Category Archives: Senza categoria

Twitter @MetroxMilano

MetroxMilano su Facebook

SITO UFFICIALE

PETIZIONE PER IL COLLEGAMENTO M4-M3:

FIRMATE ORA!

ATTENZIONE! Ricordo a tutti i lettori che continua la campagna lanciata dall’Associazione MetroxMilano a favore del collegamento pedonale diretto tra M4 e M3 (clicca qui per maggiori informazioni), ricordatevi di firmare la petizione. E’ vero che il Comune ha annunciato che il collegamento verrà fatto, ma per adesso siamo solo allo studio di fattibilità, quindi molto lontani perfino dalla finanzabilità dell’opera (al di là delle promesse fatte). Ricordiamo che il CIPE ha impiegato molti mesi solo per approvare la variante Tricolore che era a costo zero! Pertanto vi invito a firmare e far firmare questa petizione che si è bloccata, inutilmente, subito dopo quello che, per ora, è solo un annuncio.

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Dal 15 marzo 2016 IN CORSO: consolidamento fondo e scavo

SEGNERI Dal 17 marzo 2015 IN CORSO: scavo

GELSOMINI Dall’11 giugno 2015 IN CORSO: spostamento sottoservizi e consolidamento fondo

FRATTINI Dal 26 febbraio 2015 IN CORSO: realizzazione strutture

TOLSTOJ Da maggi0 2015 IN CORSO: spostamento sottoservizi e formazione cantiere definitivo fase 2

WASHINGTON-BOLIVAR Da 31 agosto 2015 IN CORSO: spostamento sottoservizi e formazione cantiere definitivo

FOPPA Dal 2 settembre 2015 IN CORSO: spostamento sottoservizi e realizzazione pareti perimetrali

SOLARI Dal 27 agosto 2015 IN CORSO: scavo

SANT’AMBROGIO Dal 22 febbraio 2016 IN CORSO: realizzazione pareti perimetrali

DE AMICIS Dal 22 febbraio 2016 IN CORSO: spostamento sottoservizi

VETRA Dal 22 febbraio 2016: IN CORSO: realizzazione pareti perimetrali

SANTA SOFIA Dal 19 febbraio 2016 IN CORSO: realizzazione pareti perimetrali fase 2

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 IN CORSO: spostamento sottoservizi e realizzazione cantiere definitivo

SAN BABILA Dal 18 dicembre 2015 IN CORSO: spostamento sottoservizi

TRICOLORE Dal 5 agosto 2015 IN CORSO: realizzazione pareti perimetrali

DATEO Dal 23 gennaio 2015 IN CORSO: realizzazione strutture

SUSA Dal 05 febbraio 2015 IN CORSO: realizzazione uscite

ARGONNE Dal 02 febbario 2015 IN CORSO: realizzazione uscite

FORLANINI FS Dal? IN CORSO: realizzazione uscite

QUARTIERE FORLANINI Dal? IN CORSO: realizzazione uscite

LINATE AEROPORTO Dal 28 maggio 2012 IN CORSO: realizzazione strutture e uscite

FASI REALIZZATIVE:

1)rimozione arredi e alberi

2)spostamento sottoservizi e formazione cantiere definitivo

3)scavo pareti perimetrali e consolidamento fondo

4)scavo e posa tiranti

5)realizzazione strutture

6)realizzazione uscite

7) installazione impianti e binari

8)sistemazione superficiali e allestimento stazioni

Le talpe solitamente attraversano le stazioni durante la fase 6. I collaudi avvengono durante la fase 9.

BOB = Bonifica da Ordigni Bellici della seconda guerra mondiale.

AVANZAMENTO COMPLESSIVO:

22,7% al 28/02/2017

TRATTA EXPO

LINATE: prosegue la rimozione del terreno nel tunnel del tronchino di manovra, realizzato con il “Metodo Milano” ovvero realizzando prima la copertura, poi scavando e infine realizzando le strutture laterali e di fondo.

QUARITERE FORLANINI: sono in realizzazioni gli scavi per la realizzazione delle uscite.

FORLANINI FS: ormai completata la realizzazione al rustico del complesso della stazione, ora in fase di rinterro, continua l’installazione degli impianti. Nel manufatto Sereni (“Pratone”) prosegue l’attività di supporto delle “talpe”.

TRATTA EST

ARGONNE: Sono state completate le strutture della stazione ad eccezione dello spazio utile a permettere il calaggio dei materiali e la manutenzione delle talpe. Le parti completate sono già state ricoperte con la terra. Prosegue la prima fase dei lavori di realizzazione delle due uscite nord e dell’uscita sud, collocata nel parterre centrale, con la realizzazione delle pareti perimetrali degli scavi.

SUSA: sono state completate le strutture del manufatto “Argonne” mentre sono ancora parziali quelle della stazione, per permettere il calaggio dei materiali e la manutenzione delle talpe. Intanto anche in questa stazione è iniziata la prima fase della realizzazione delle uscite.

DATEO: terminato lo scavo si stanno realizzando le strutture dei piani posti sul fondo per permettere l’arrivo delle due talpe in attività.

TRICOLORE: prosegue rapidamente la realizzazione delle pareti perimetrali dello scavo e sono iniziate le iniezioni per il consolidamento del fondo.

TRATTA CENTRALE

SAN BABILA: proseguono i complessi lavori di spostamento dei sottoservizi. In via Cavallotti e in corso Europa prosegue a pieno ritmo lo spostamento della grossa conduttura fognaria, mentre in Largo Augusto rimane ormai solo un moncone della colonna del Verziere; intanto procede lo spostamento sottoservizi.

SFORZA POLICLINICO: continuano i lavori di rimozione delle interferenze e dei sottoservizi. A fine maggio è iniziata la demolizione del parcheggio interrato di fronte alla Cà Granda che dovrebbe essere quasi conclusa. Nel frattempo son ostate spostate verso il Policlinico le due corsie carreggiate rimaste e sono state montate le cesate definitive sul lato Ca’ Granda.

SANTA SOFIA: spostato verso nord il cantiere, dovrebbe a breve iniziare la realizzazione delle ultime paratie laterali della stazione e il consolidamento del fondo.

VETRA: continua la realizzazione delle paratie della stazione.

DE AMICIS: continuano i lavori di rimozione delle interferenze e dei sottoservizi.

SANT’AMBROGIO: prosegue la realizzazione delle paratie di stazione.

TRATTA OVEST

SOLARI: prosegue lo scavo del vano di stazione e, contemporaneamente, le iniezioni nelle aree di accesso delle talpe, le “testate”.

FOPPA: è iniziata la realizzazione delle paratie di stazione mentre nell’area nord è in corso lo spostamento dei sottoservizi dopo l’estensione del cantiere.

WASHINGTON-BOLIVAR: prosegue il lungo lavoro di spostamento sottoservizi con la realizzazione, per fasi, del cantiere definitivo che al momento è completo nell’area della futura stazione, con conseguente chiusura di via Foppa.

TOLSTOJ: sono ripresi a gran ritmo i lavori, prosegue quindi lo spostamento sottoservizi mentre dovrebbe iniziare a breve la realizzazione della prima parte delle paratie perimetrali (lato nord).

FRATTINI: è in realizzazione il piano mezzanino di questa che è la stazione più avanzata della tratta ovest.

GELSOMINI: è iniziato lo scavo del lato sud e la posa del primo ordine di tiranti.

SEGNERI: è quasi terminato lo scavo del vano stazione ed è già stata gettata parte della soletta di fondo.

SAN CRISTOFORO: è iniziato lo scavo del volume della stazione. Nel manufatto Ronchetto prosegue la rimozione della terra nel punto di avvio delle talpe, le quali riposano ai lati ancora smontate. Per l’ultimo tratto di tunnel verso il deposito è in corso il consolidamento del fondo tramite iniezioni.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

Finalmente inizia a girare una foto dell’allestimento di prova della Metro 4. Certamente meglio della Metro5 “lilla”, ma non è certo una cosa difficile da fare. Quello che si nota è l’assenza di una ricerca specifica. In pratica si è andati sull’”usato sicuro” di matrice “nordica” (vedi Copenhagen), come era previsto proprio per la M5. Sulla segnaletica bene la striscia continua; ignorate i caratteri scelti perchè si useranno quelli standard delle altre linee, ovvero la rivisitazione del carattere “Noorda” a sua volta derviazione dell’Helvetica.

Ma visto quello che si fa oggi (vedi link sotto), sopratutto in tema di materiali, visto che le strutture e i volumo sono già definiti, la capitale mondiale del design si può fermare a questo?

MOSCA

BUDAPEST

E, soprattutto:

LONDRA CROSSRAIL

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto Marco Vergini:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Foto MM:

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?



Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Ecco i punti per il monotiraggio dei palazzi in area di scavo:

Foto da Google Earth:

Foto da Google Earth:

Largo Augusto:

Foto da Google Earth:

Via Cavallotti:

Corso Europa:

Ecco la planimetria della nuova conformazione del cantiere attualmente operativa:

Foto da Google Earth:

Foto Papoff:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Anche in Solari sono arrivati i punti di controllo per la stabilità degli edifici.

Foto da Google Earth:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Eccezionale foto aerea di BucciBeach, San Cristoforo a sx, e deposito a dx con la tratta finale della Metro 4:



Foto da Google Earth:

Il deposito

Foto da Google Earth:









© 2017 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o

Si, in effetti questo post non c’entra gran chè, ma l’occasione di aver potuto fare queste foto dal tetto di casa mia in una giornata così bella meritava di finire online.

Poi la morale in tema con il mio blog c’è comunque: questo è il cielo di Milano e della Lombardia non solo di una bella giornata, ma di una bella giornata dove il vento ha appena spazzato via l’odioso strado di inquinamento che affligge tutta la pianura Padana.

Quindi che dire? Se la gente imparasse ad usare di più il trasporto pubblico, se i nostri cari amministratori imparassero a implementare il trasporto pubblico anche con i fatti e non solo nelle parole, magari senza tagliare le frequenze, forse sarebbe più facile vedere le montagne da Milano.















© 2017 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non ope

Tweet #metro4subito @MetroxMilano

MetroxMilano su Facebook

Continua anche la raccolta firme a favore della metropolitana 4. finchè i cantieri non saranno aperti e ben avviati la raccolta firme sarà ancora necessaria così come il contributo di tutti, pare davvero la stragrande maggioranza, coloro i quali vogliono che quest’opera sia realizzata al più presto.

Clicca qui per firmare LA PETIZIONE

NUOVO SONDAGGIO SULLA MM4: I Milanesi sono molto favorevoli all’opera.I DATI

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Da ridefinire (per la sola stazione, altri cantieri operativi da agosto 2015)

SEGNERI Dal 17 marzo 2015, lavori in corso

GELSOMINI Dall’11 giugno 2015, lavori in corso

FRATTINI Dal 26 febbraio 2015, lavori in corso

TOLSTOJ Da maggio 2015, lavori in corso

WASHINGTON-BOLIVAR Da 31 agosto 2015, lavori in corso

FOPPA Da 2 settembre 2015

SOLARI Dal 27 agosto 2015, lavori in corso

SANT’AMBROGIO Dal 22 febbraio 2016

DE AMICIS Dal 22 febbraio 2016

VETRA Dal 24 febbraio 2016

SANTA SOFIA Da 19 febbraio 2016

SFORZA-POLICLINICO Da ridefinire

SAN BABILA Dal 18 dicembre 2015, lavori in corso

TRICOLORE Dal 5 agosto 2015, lavori in corso

DATEO Dal 23 gennaio 2015, lavori in corso

SUSA Dal 05 febbraio 2015, lavori in corso

ARGONNE Dal 02 febbario 2015, lavori in corso

FORLANINI FS Lavori in corso

QUARTIERE FORLANINI Lavori in corso

LINATE AEROPORTO Dal 28 maggio 2012, lavori in corso

VOLANTINO CANTIERI ZONA SUD-OVEST: CLICCA QUI e CLICCA QUI

PRESENTAZIONE CANTIERI IN CENTRO: CLICCA QUI

VOLANTINO CANTIERI ZONA EST: CLICCA QUI

EST: A Linate, dove sono emerse le prime colonne di quella che sarà la parte esterna della stazione della Linea 4, continua lo scavo del tronchino di manovra, ormai coperto per i due terzi del suo percorso. Tutto è predisposto per lo spostamento del traffico veicolare per la realizzazione dell’ultimo tratto del tunnel pedonale di collegamento per l’aerostazione mentre prosegue regolarmente la realizzazione del tratto di strada coperta e interrata parallela alla stazione da per collegarla al futuro kiss&ride (una pratica ed esclusiva planimetria vi aiuterà a capire). A Quartiere Forlanini continua la fase di scavo, mentre procede la realizzazione al rustico del complesso della stazione Forlanini FS. Ad Argonne è finita la realizzazione delle paratie laterali e del “tappo” di fondo ed è quindi iniziata la rimozione della terra.. A Susa continua la rimozione del terreno. A Dateo continua la realizzazione delle paratie laterali di questa che sarà una delle stazioni più profonde. A Tricolore prosegue lo spostamento dei sottoservizi nel lato nord della stazione, mentre sono concluse quelle sul lato sud; allo stesso tempo tutto procede spedito presso il manufatto Indipendenza dove sono in realizzazione la paratie laterali.

CENTRO: Sono iniziati anche i lavori di spostamento sottoservizi in corso Europa per la stazione San Babila e in largo Augusto per l’omonimo manufatto, tuttavia alcuni ritrovamenti archeologici stanno rallentando i lavori. Si tratta di parti della parete delle terme Erculee di cui potrete trovare un disegno e la planimetria nelle immagini in calce. La parte di muro in oggetto si trova nella trincea dove dovrà essere posata una grossa conduttura fognaria, ed è all’esterno dell’area oggetto degli scavi preliminari del 2009. Dopo la presentazione del 18 febbraio, sono immediatamente partiti anche i lavori su quasi tutte le stazioni del centro; sono iniziati e già terminati i tagli degli alberi per le stazioni Santa Sofia, Vetra, De Amicis e procedono quelli per Sant’Ambrogio, dove l’operazione richiederà un temporaneo spostamento del traffico su via San Vittore.

OVEST: Sono finalmente avviati anche i lavori nell’area delle stazioni Solari, Foppa e Washington-Bolivar, dove sono partiti i cantieri per lo spostamento dei sottoservizi. A Tolstoj sono arrivate le prime macchine per lo scavo delle paratie che inizierà a breve. In piazza Frattini è già stato rimosso un primo strato di terra e si stanno realizzando le travi di chiusura delle paratie. A Gelsomini è stato dirottato il traffico liberando così l’intera area di cantiere dove intanto procede lo spostamento sottoservizi. Anche a Segneri è iniziata la realizzazione delle paratie di stazione. Continua la realizzazione del fondo, sempre tramite iniezioni, del manufatto di calaggio talpe in via Ludovico il Moro, mentre è iniziata la predisposizione del terreno nell’ampia area del deposito, dove è stata rimossa l’unica interferenza (un impianto di distribuzione di carburanti) ed è iniziata la realizzazione delle paratie del tronchino e della rampa di uscita dai tunnel. Ancora nessuna notizia per la stazione San Cristoforo che, insieme con Sforza-Policlinico, rimane ancora senza cantiere.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

PER INFO SUI CANTIERI A SAN BABILA: CLICCA QUI

PER INFO SUI CANTIERI IN AREA SAN CRISTOFORO E DEPOSITO: CLICCA QUI

Foto da Google Earth:

Foto da Google Earth:

Foto di Lino Castriotta:

Foto MM:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

La piazza quadrata su cui confluiscono il mezzanino della metro 4 (a destra), il sottopasso centrale della stazione ferroviaria (in primo piano), la rampa di uscita verso i Tre Ponti (a sinistra). La piazza sara coperta con una tettoia metallica piana sorretta da colonne metalliche le cui basi verranno innestate ai sostegni circolari visibili in questa foto:

Foto Marco Vergini:

Foto MM:

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?

Foto di Lorenzo Mastromarino:



Ecco che arrivano i punti per il monotiraggio dei palazzi in area di scavo:

Manufatto Gozzi:

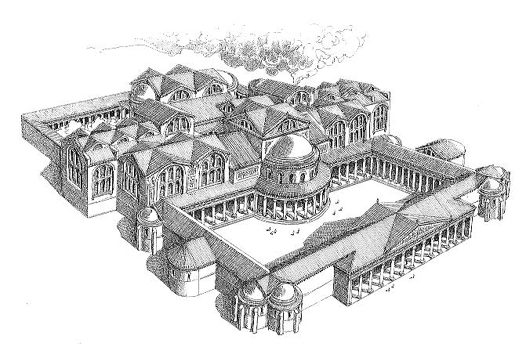

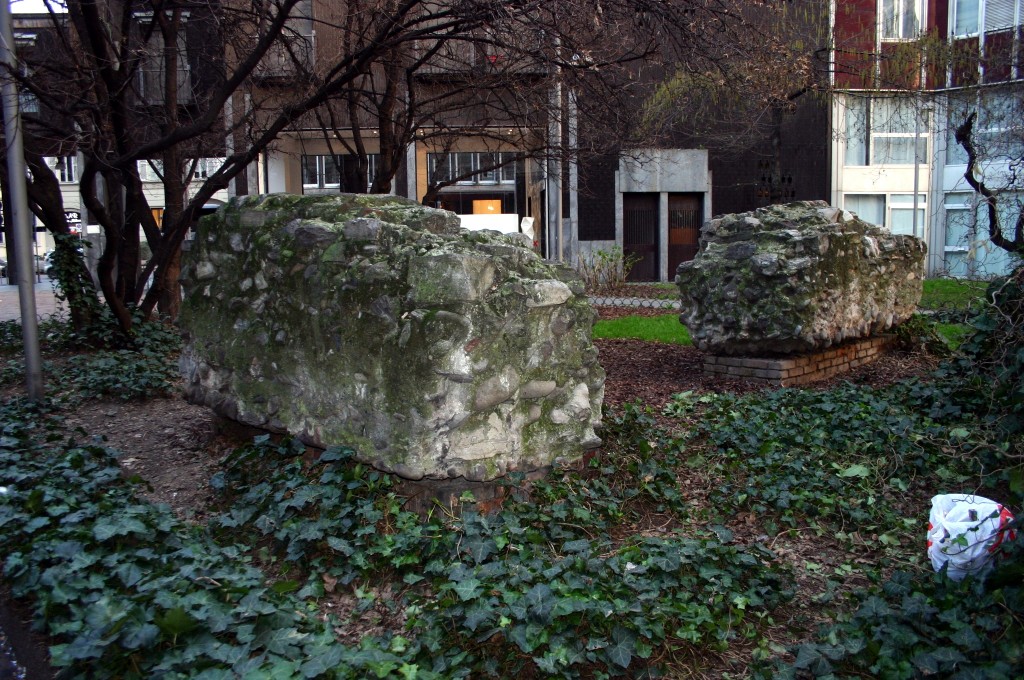

Pareti come quella visibile nello scavo della Linea blu si trovano già esposte nell’area sopra il parcheggio interrato di Largo Corsia dei Servi, il tracciato e la tipologia edilizia del complesso termale sono già noti da tempo.

Foto di Papoff:



Il deposito









© 2016 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non ope

Vi do il benenvuto sul nuovo blog Metroricerche. Qui potrete trovare notizie e informazioni di architettura dei trasporti. Un punto di vista particolare su questo settore, specializzato negli aspetti architettonici e di design spesso poco noti e non considerati.
