Oggi 27 novembre 2016 si è tenuto il primo Open-day in uno dei 51 cantieri della Metro 4 blu. Il cantieri, uno dei più avanzati, è stato aperto alla cittadinanza per una visita di circa 25 minuti per vedere da vicino come si costruisce una metropolitana e parlare direttamente con i tecnici della direzione lavori e di MM SpA per chiarire alcuni dei molti dubbi. Ovviamente protagonista delle domande è stata la stazione Tolstoj, riguardo la quale è stato garantito che il contenzioso con Telecom SpA è stato risolto e le lavorazioni riprenderanno immediatamente e con intensità. Verificheremo nei prossimi giorni se tutto ciò si concretizzerà, perché il ritardo c’è ma nulla di irrecuperabile tenendo conto che le talpe partiranno dal manufatto Ronchetto la prima a dicembre 2017 e la seconda a gennaio 2018 e dovranno prima attraversare le stazioni San Cristoforo, Segneri, Gelsomini e Frattini dove verrà effettuata anche una sosta per manutenzione. Da un calcolo approssimativo si vorranno almeno 18 mesi prima che tocchi a Tolstoj e in 18 mesi ad Argonne e Susa abbiamo già le stazioni con le strutture complete.

Ecco alcune immagini e planimetrie di progetto della stazione Frattini direttamente dalla visita di stamattina:

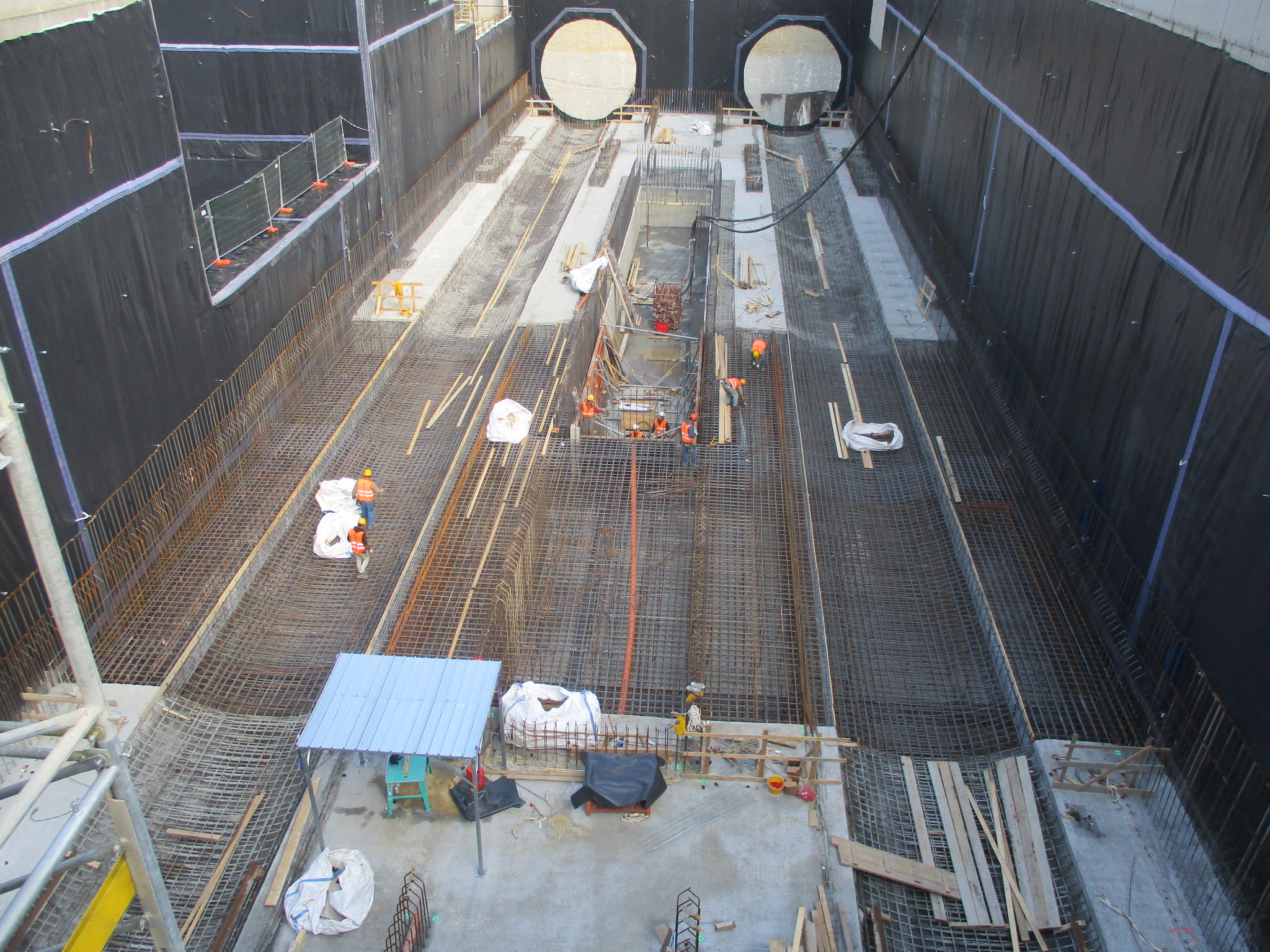

Dettaglio dei due fori da dove entreranno le “talpe”, tutto intorno l’impermeabilizzazione della stazione.

Le pareti definitive in calcestrutto armato vengono realizzare coprendo il sistema di impermeabilizzazione e le pareti realizzate prima dello scavo.

Strutture di appoggio per i portali in acciaio che serviranno ad avviare la spinta delle tue talpe dopo la ripartenza da Frattini.







© 2016 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non ope



Dall’archivio Luce tre video inediti e interessanti:

Video 1: cantieri e polemiche (ma sulla gestione)

Video 2: treni in collaudo attraverso le stazioni prima dell’allestimento

Video 3: l’inaugurazione del 1° novembre 1964

© 2016 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non ope

Tweet #metro4subito @MetroxMilano

MetroxMilano su Facebook

NUOVA PETIZIONE PER IL COLLEGAMENTO M4-M3 FIRMATE ORA!

Clicca qua per firmare LA PETIZIONE PRO COLLEGAMENTO M4-M3

Clicca qua per maggiori informazioni sull’argomento

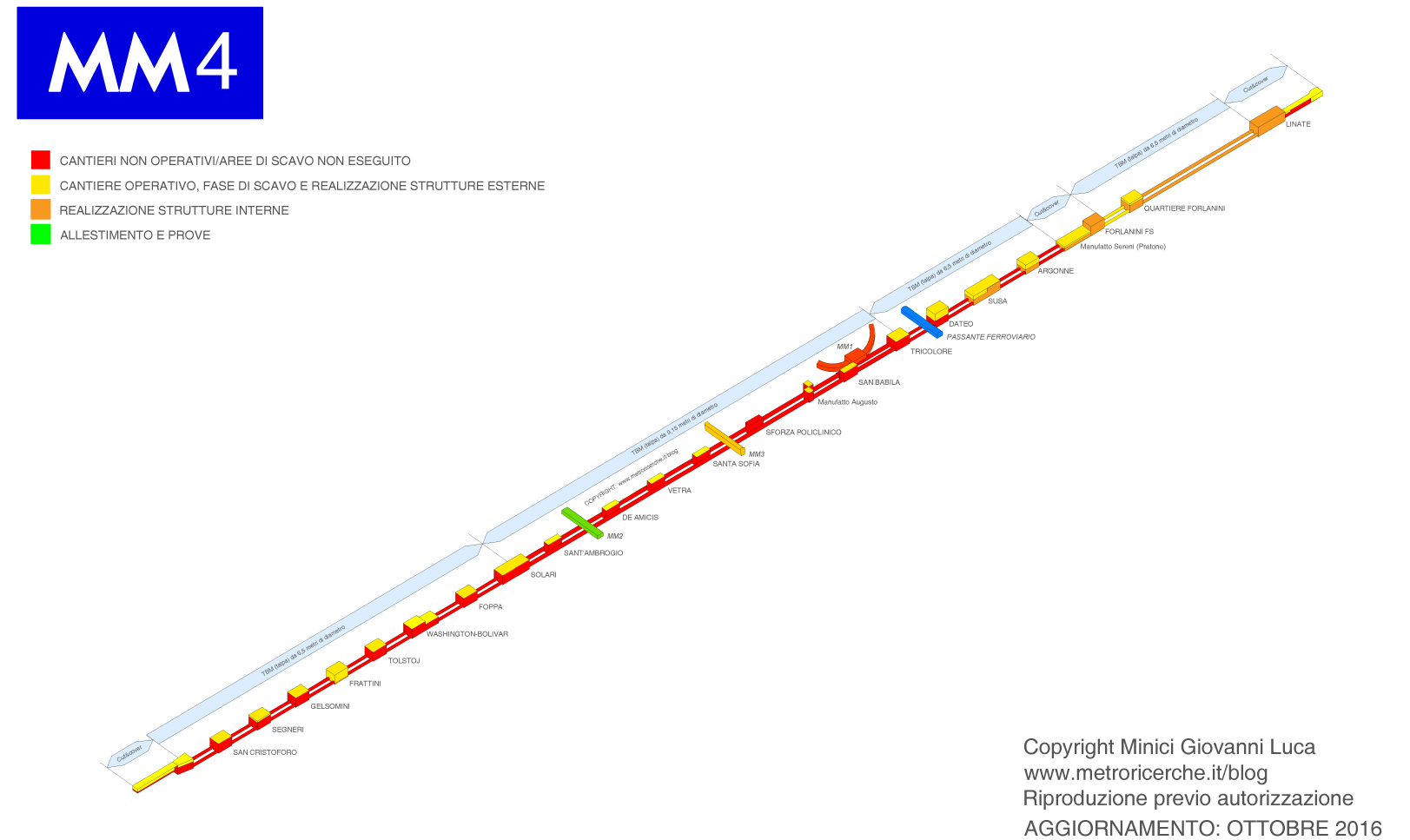

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Dal 15 marzo 2016 IN CORSO: realizzazione pareti perimetrali

SEGNERI Dal 17 marzo 2015 IN CORSO: consolidamento fondo e scavo

GELSOMINI Dall’11 giugno 2015 IN CORSO: realizzazione pareti perimetrali e spostamento sottoservizi

FRATTINI Dal 26 febbraio 2015 IN CORSO: getto soletta di fondo

TOLSTOJ Da maggio 2015 IN CORSO: spostamento sottoserviri

WASHINGTON-BOLIVAR Da 31 agosto 2015 IN CORSO: spostamento sottoservizi e formazione cantiere definitivo

FOPPA Dal 2 settembre 2015 IN CORSO: spotamento sottoservizi

SOLARI Dal 27 agosto 2015 IN CORSO: realizzazione pareti perimetrali

SANT’AMBROGIO Dal 22 febbraio 2016 IN CORSO: spostamento sottoservizi

DE AMICIS Dal 22 febbraio 2016 IN CORSO: spostamento sottoservizi

VETRA Dal 22 febbraio 2016: IN CORSO: rimozione arredi

SANTA SOFIA Dal 19 febbraio 2016 IN CORSO: spostamento sottoservizi

SFORZA-POLICLINICO Dal 01 marzo 2016 IN ATTESA

SAN BABILA Dal 18 dicembre 2015 IN CORSO: spostamento sottoservizi

TRICOLORE Dal 5 agosto 2015 IN CORSO: spostamento sottoservizi e formazione cantiere definitivo

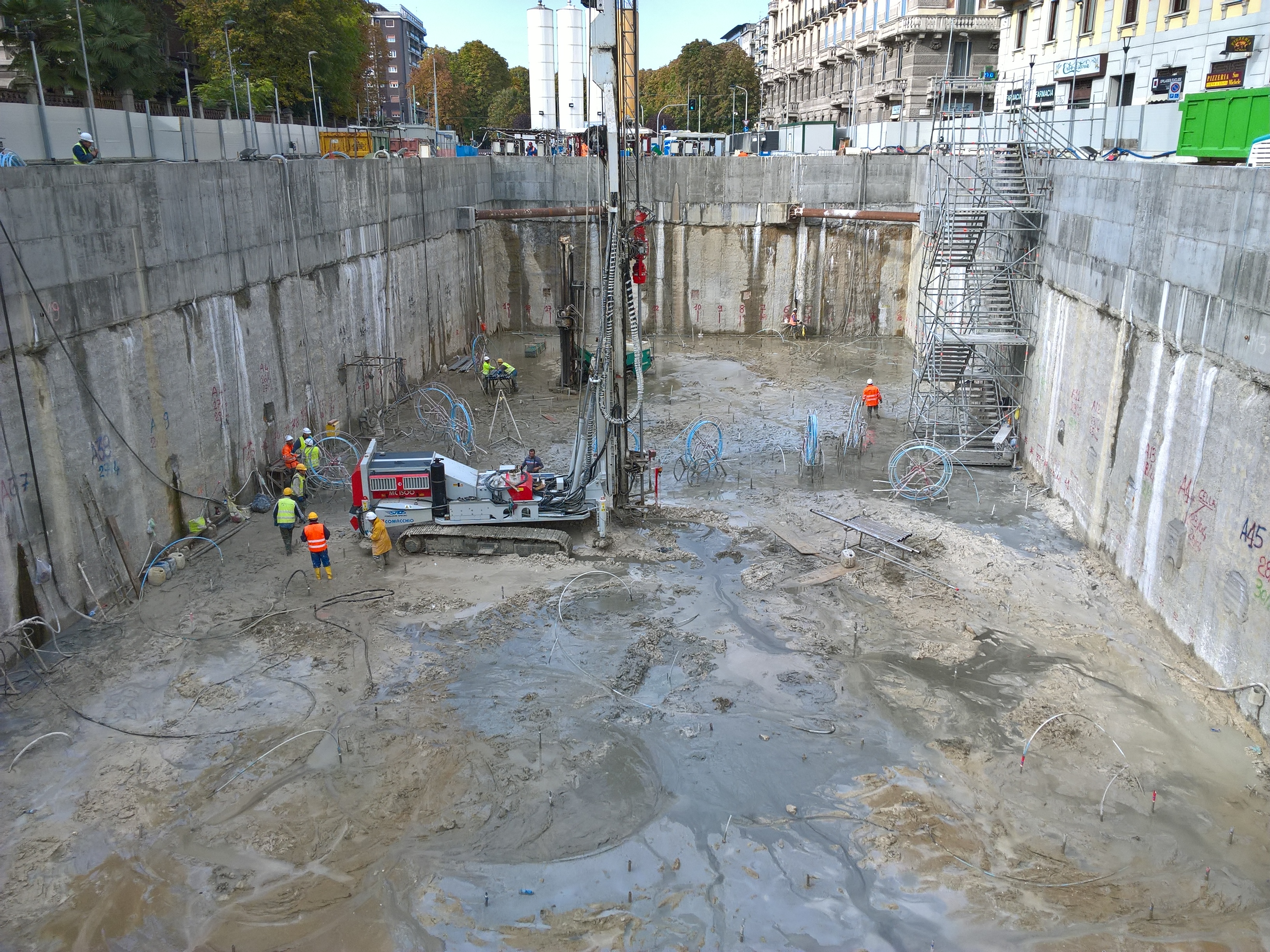

DATEO Dal 23 gennaio 2015 IN CORSO: scavo e consolidamento fondo

SUSA Dal 05 febbraio 2015 IN CORSO: realizzazione strutture

ARGONNE Dal 02 febbario 2015 IN CORSO: realizzazione strutture

FORLANINI FS Dal? IN CORSO: realizzazione strutture e uscite

QUARTIERE FORLANINI Dal? IN CORSO: realizzazione strutture

LINATE AEROPORTO Dal 28 maggio 2012 IN CORSO: realizzazione strutture e uscite

FASI REALIZZATIVE:

1)rimozione arredi e alberi

2)spostamento sottoservizi e formazione cantiere definitivo

3)scavo pareti perimetrali e consolidamento fondo

4)scavo e posa tiranti

5)realizzazione strutture

6)installazione impianti e binari

7)realizzazione uscite

8)sistemazione superficiali e allestimento stazioni

Le talpe solitamente attraversano le stazioni durante la fase 6. I collaudi avvengono durante la fase 9.

VOLANTINO CANTIERI ZONA SUD-OVEST: CLICCA QUI e CLICCA QUI

VOLANTINO CANTIERI ZONA EST: CLICCA QUI

Il 22 luglio la giunta ha approvato le modifiche del progetto raccolte in questi ultimi mesi di confronti con la Sovraintendenza, di adeguamenti richiesti dal concessionario e dagli incontri con la cittadinanza. In questo ALLEGATO potete trovare il testo integrale. Intanto tutto confermato per quanto riguarda il collegamento diretto M2-M4 a Sant’Ambrogio che però protrebbe essere modificato con l’aggiunta di un’interessante uscita nel fossato dell’adiacente pusterla. Modifiche sostanziali riguardano la posizione di alcuni manufatti intertratta e lo spostamento e la modifica dei volumi di alcune prese d’aria. Ma la cosa che richiderà uno studio più approfondito è la modifica delle posizioni delle scale di uscita dalle banchine al mezzanino delle stazioni nella tratta centrale. Attualmente, come si può vedere nella sezione dedicata alla stazione Sforza-Policlinico, sono previste delle scale lineari e dirette, adesso, pare, che avremo delle scale alternate e divise in due sezioni. Urge capire come i percorsi siano stati studiati sperando che non vi siano state degli allungamenti che non sono certo ottimali per stazioni così profonde.

ATTENZIONE! Ricordo a tutti i lettori che continua la campagna lanciata dall’Associazione MetroxMilano a favore del collegamento pedonale diretto tra M4 e M3, ricordatevi di firmare la petizione.

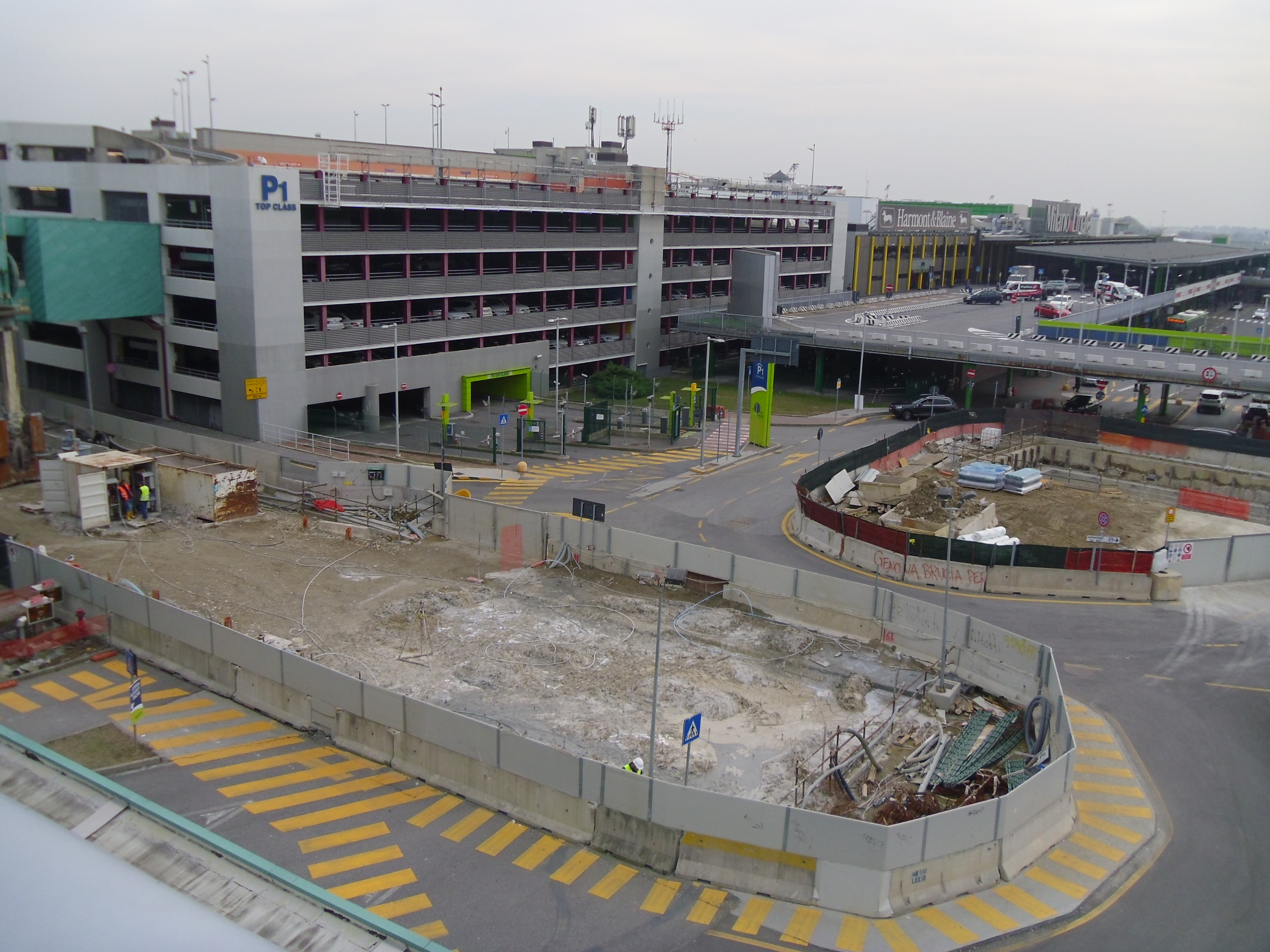

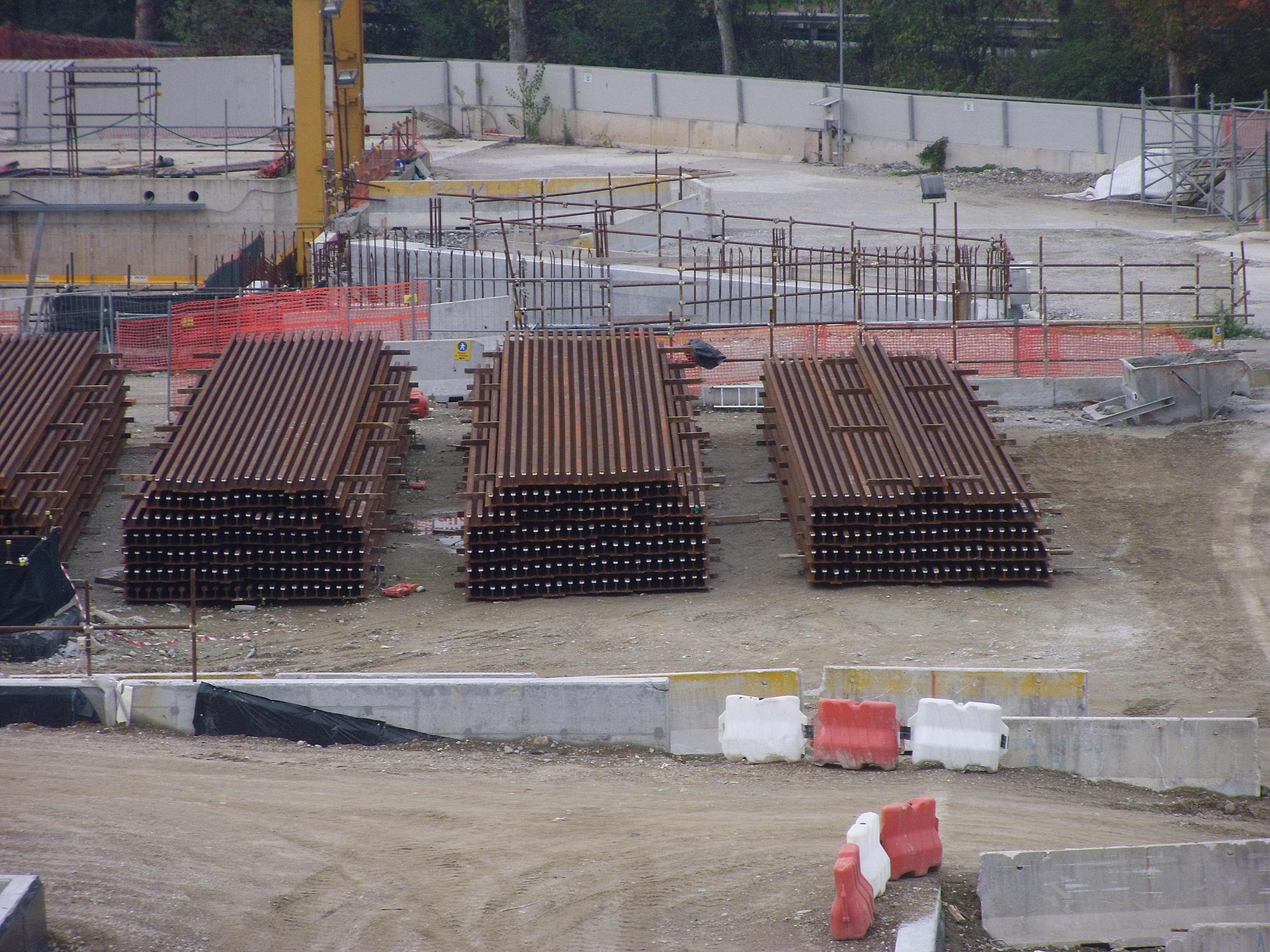

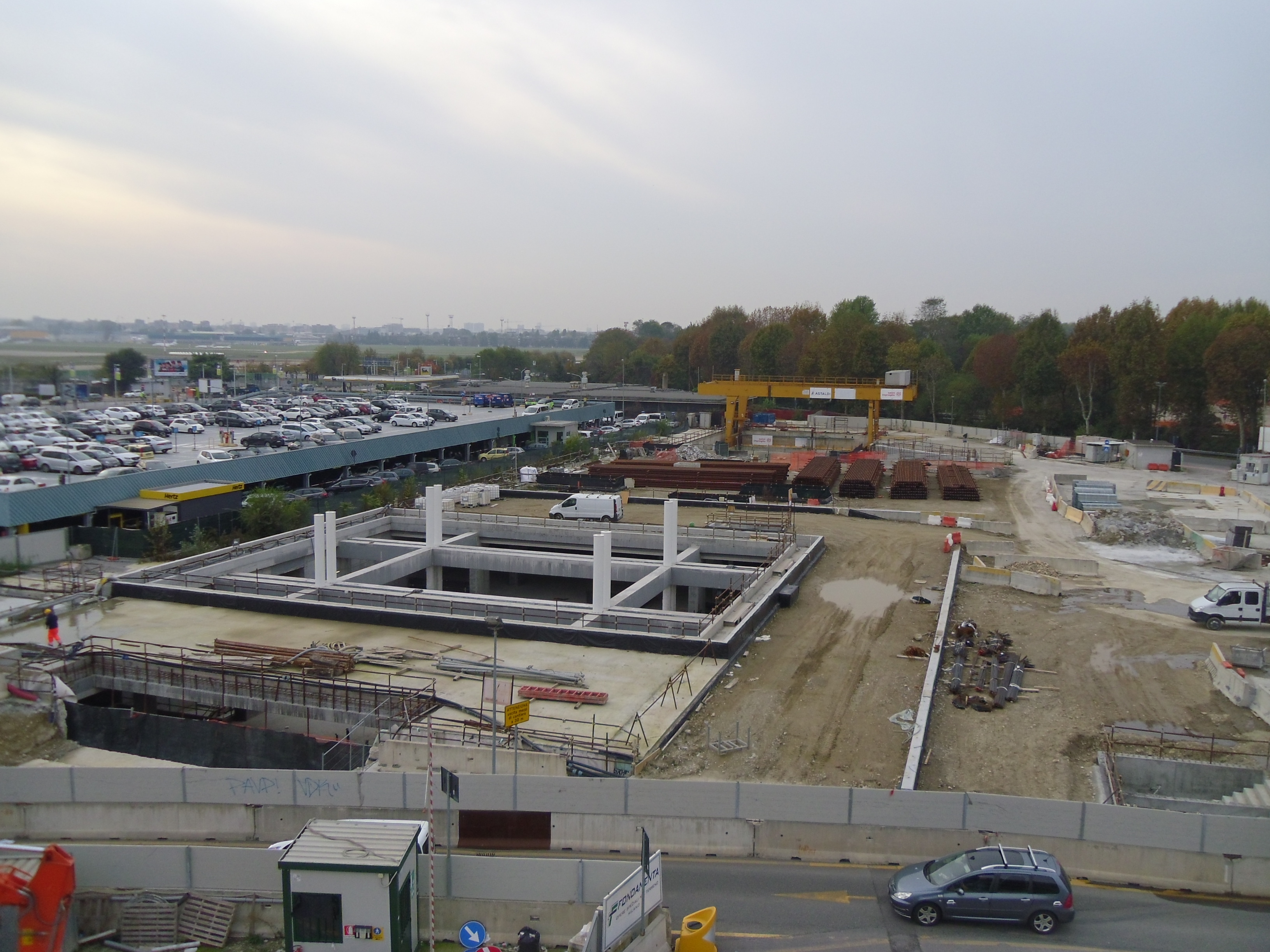

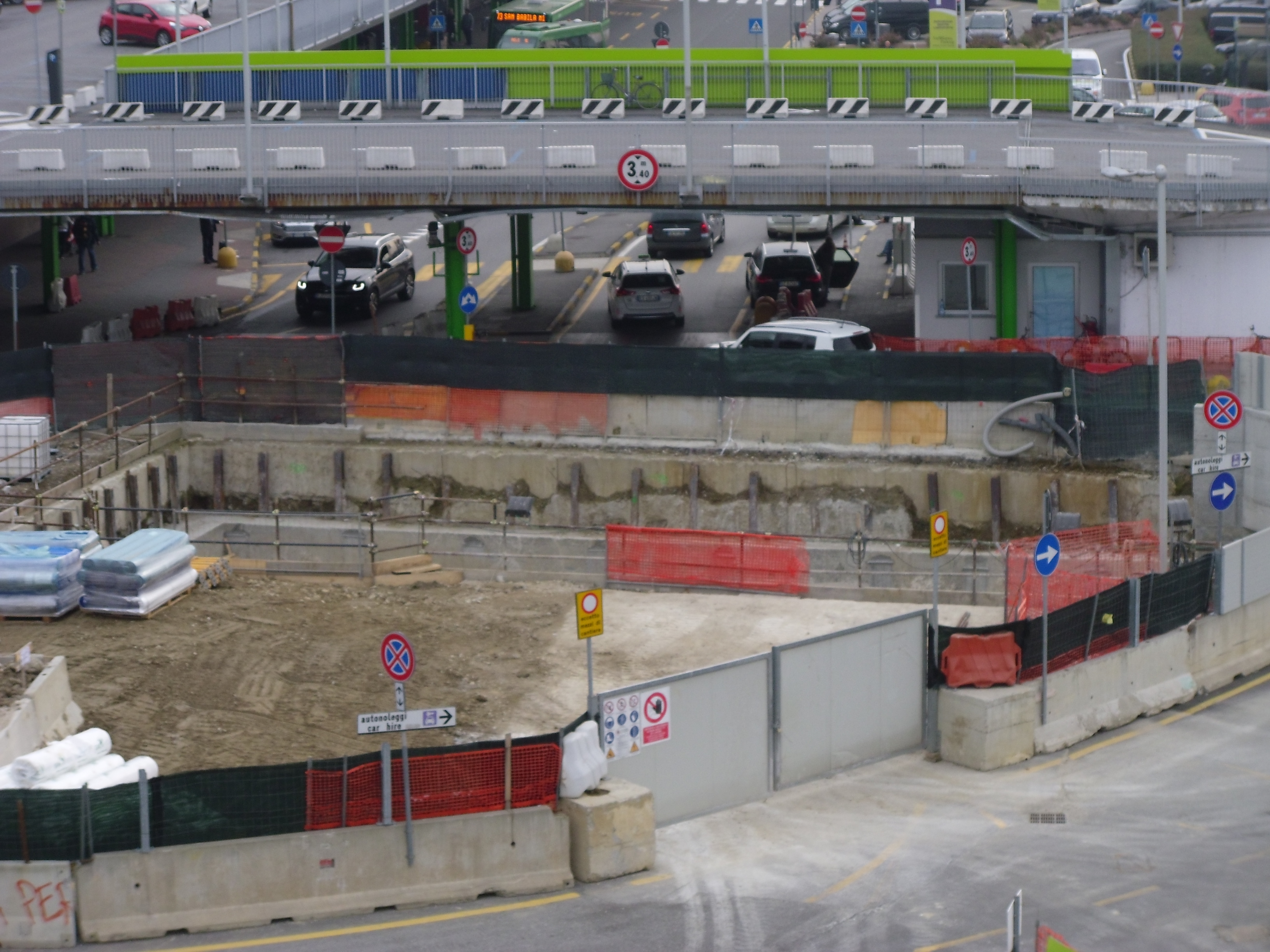

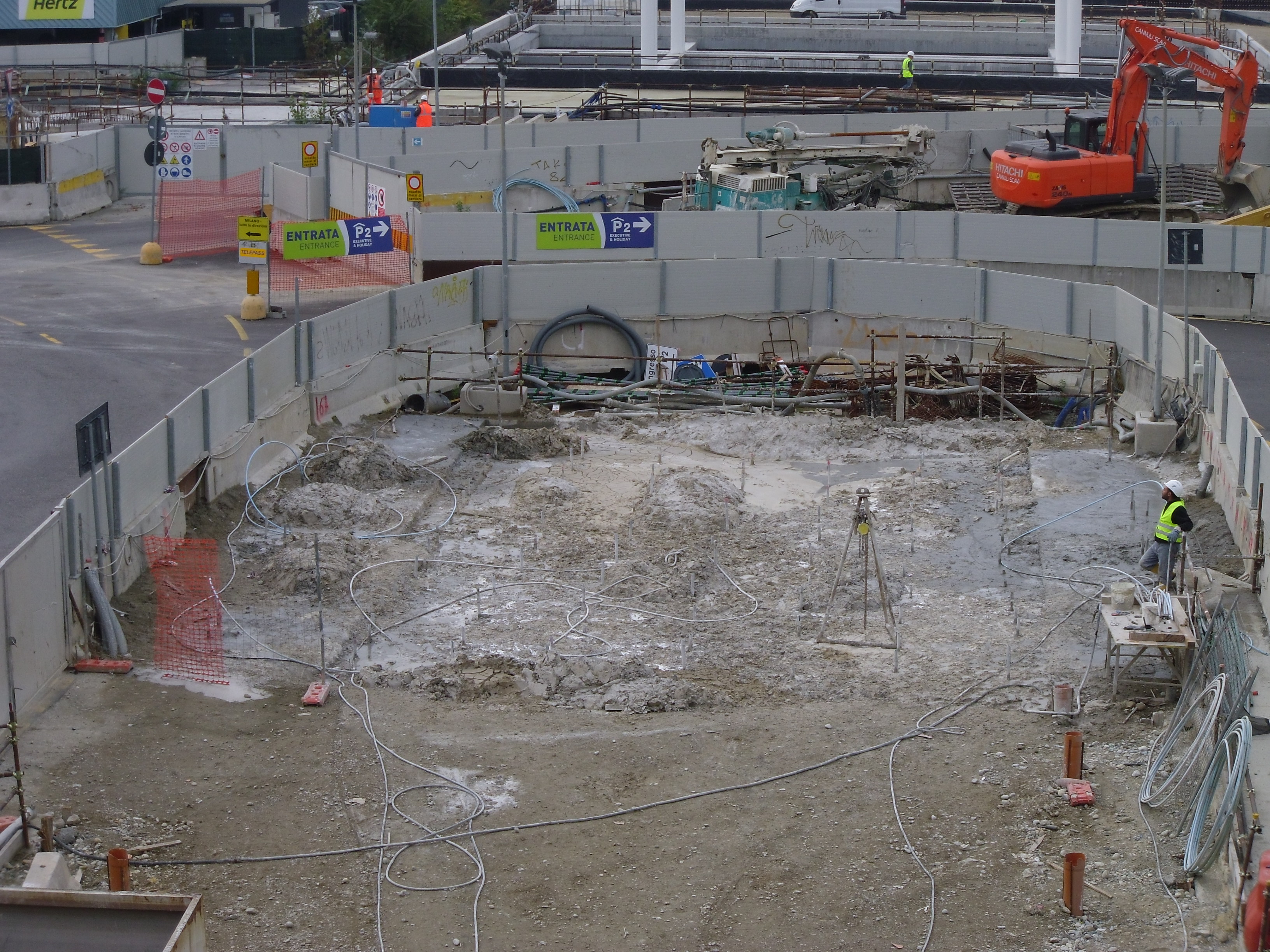

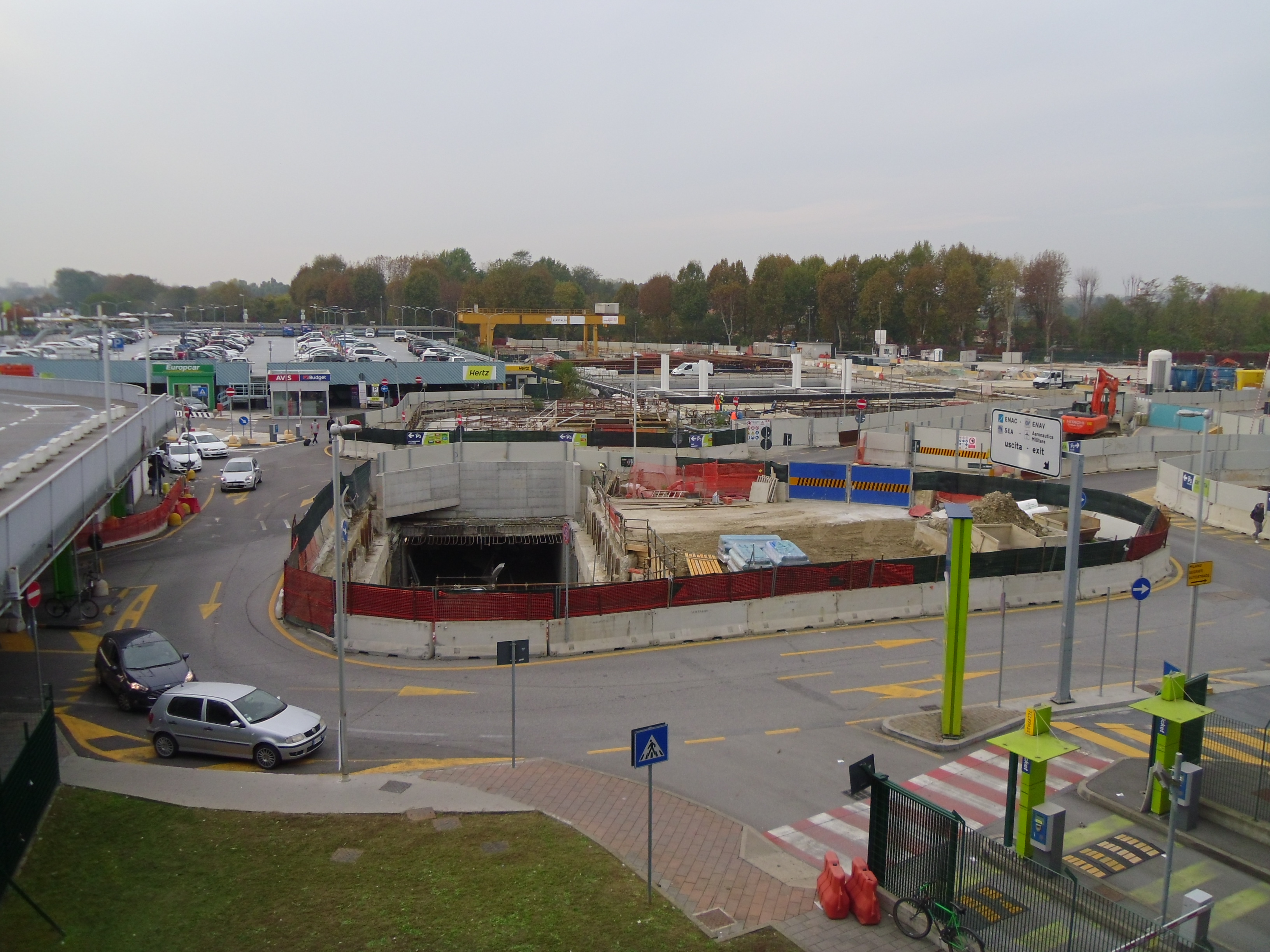

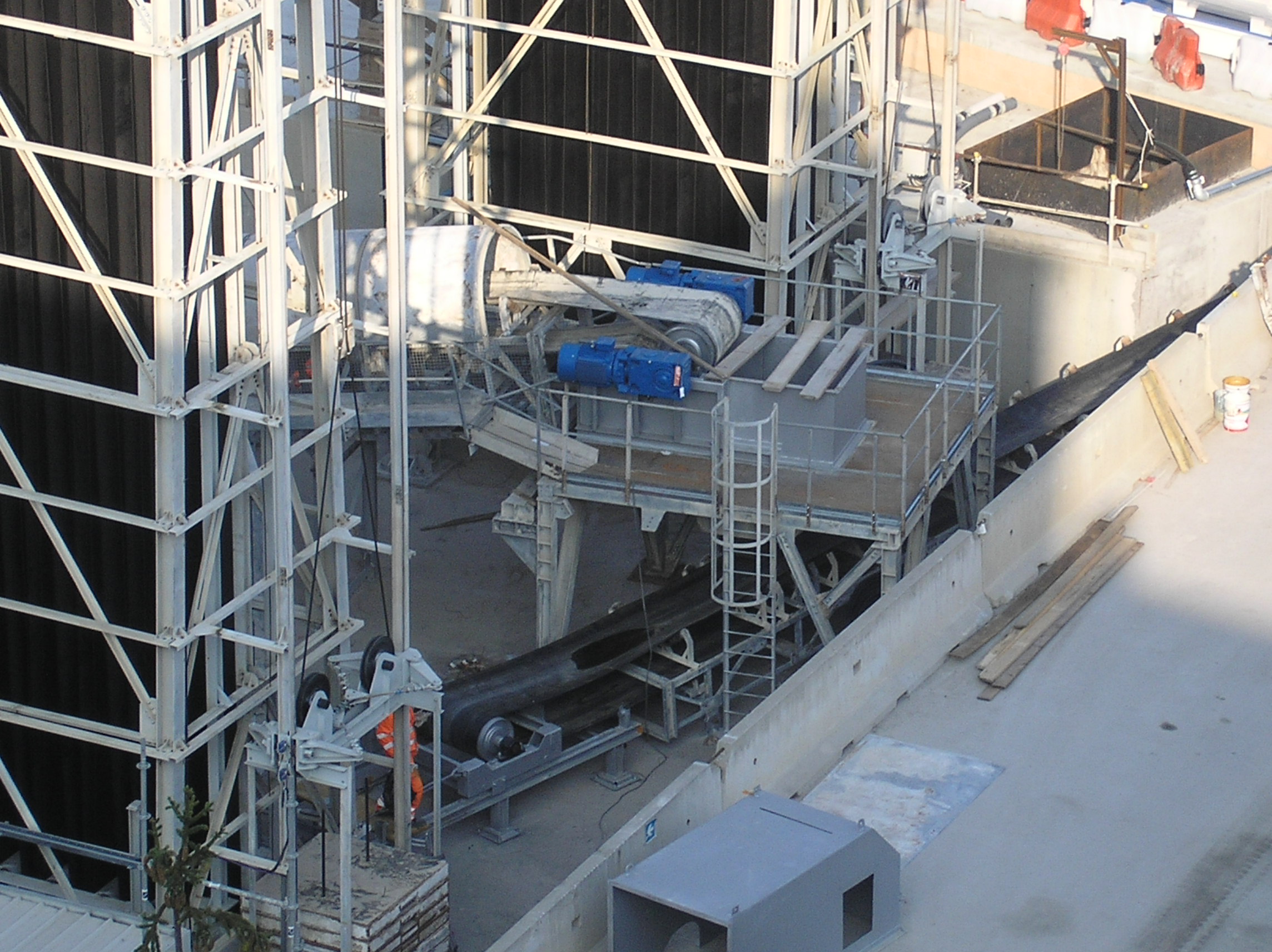

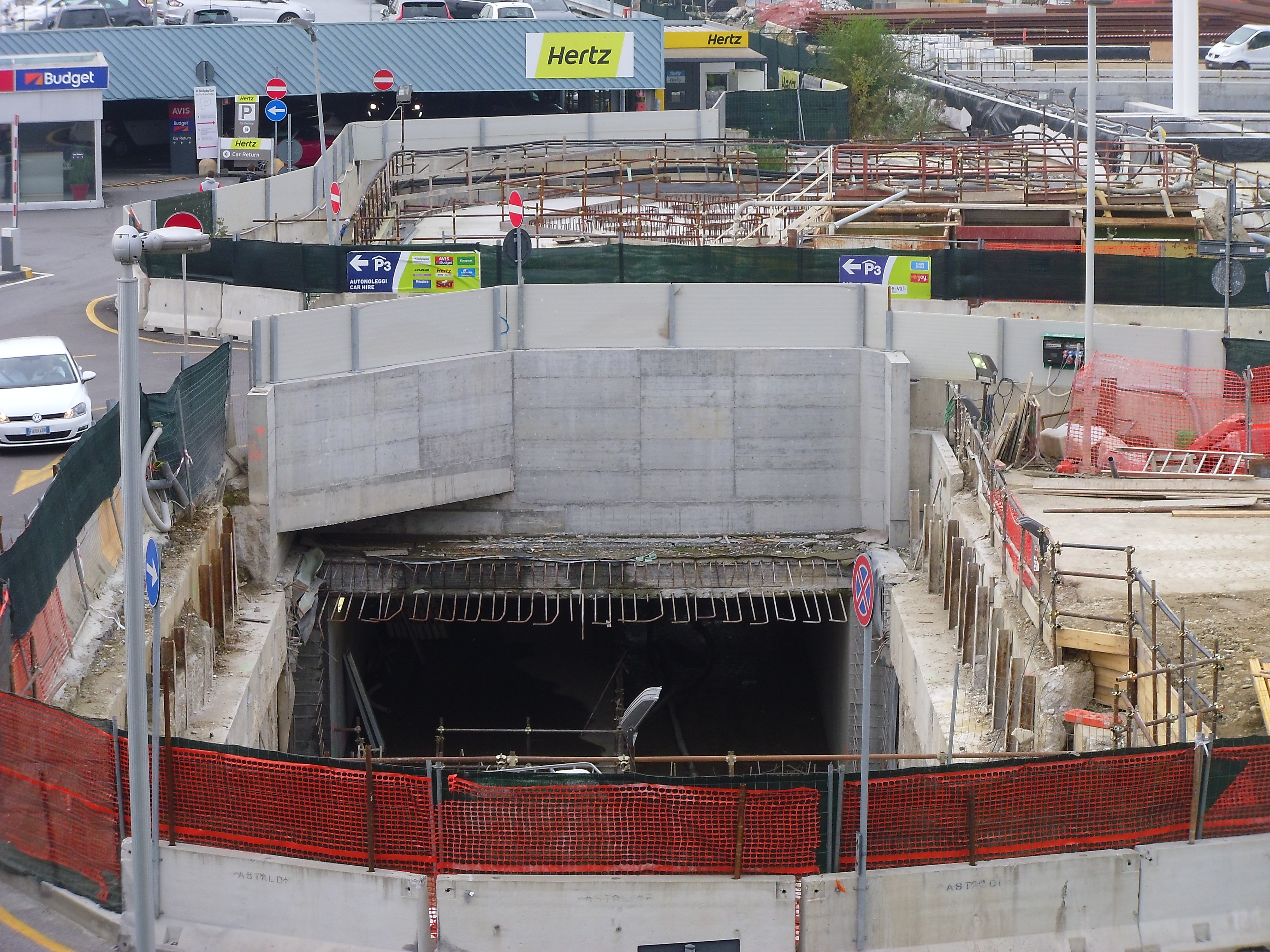

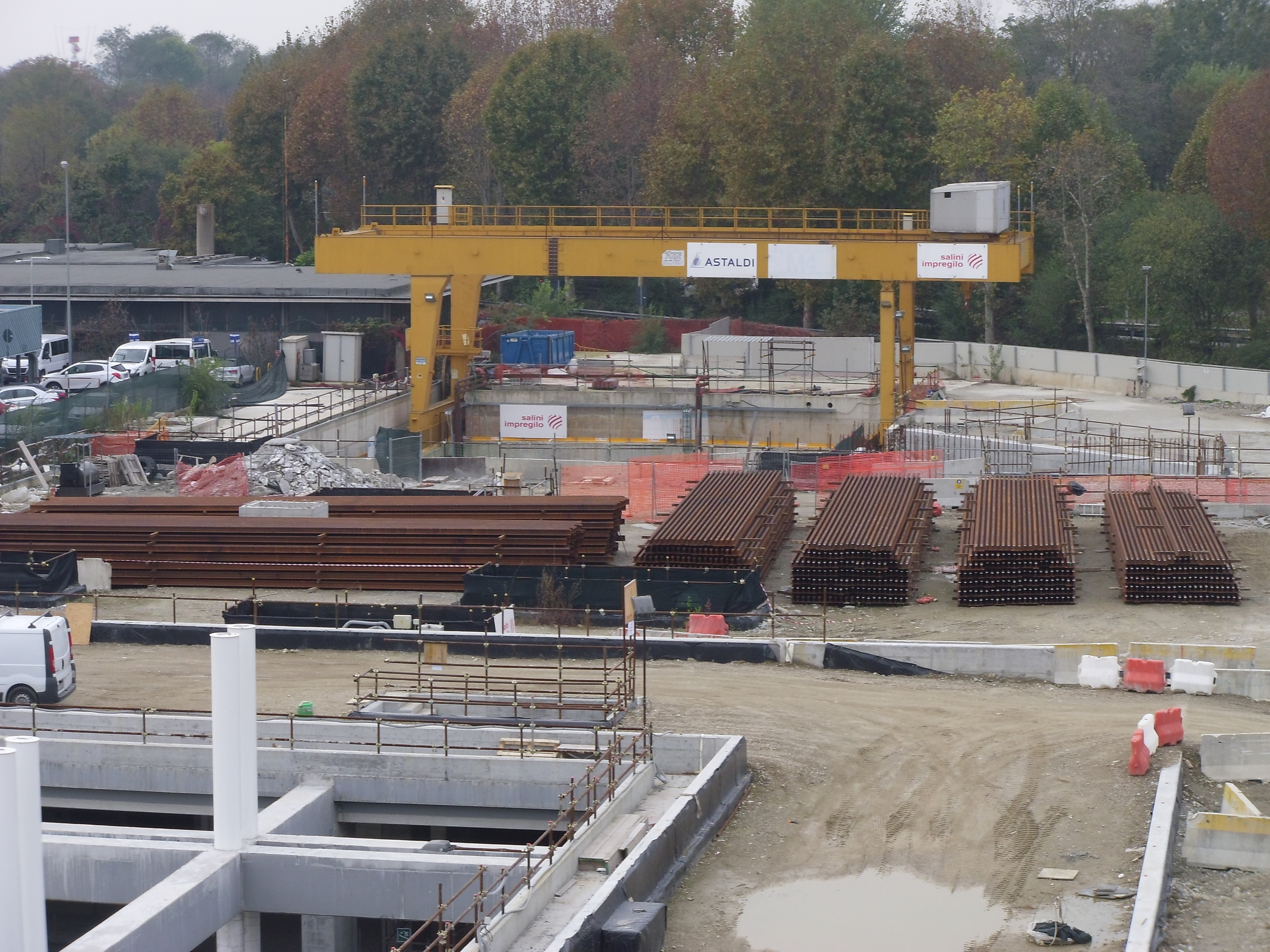

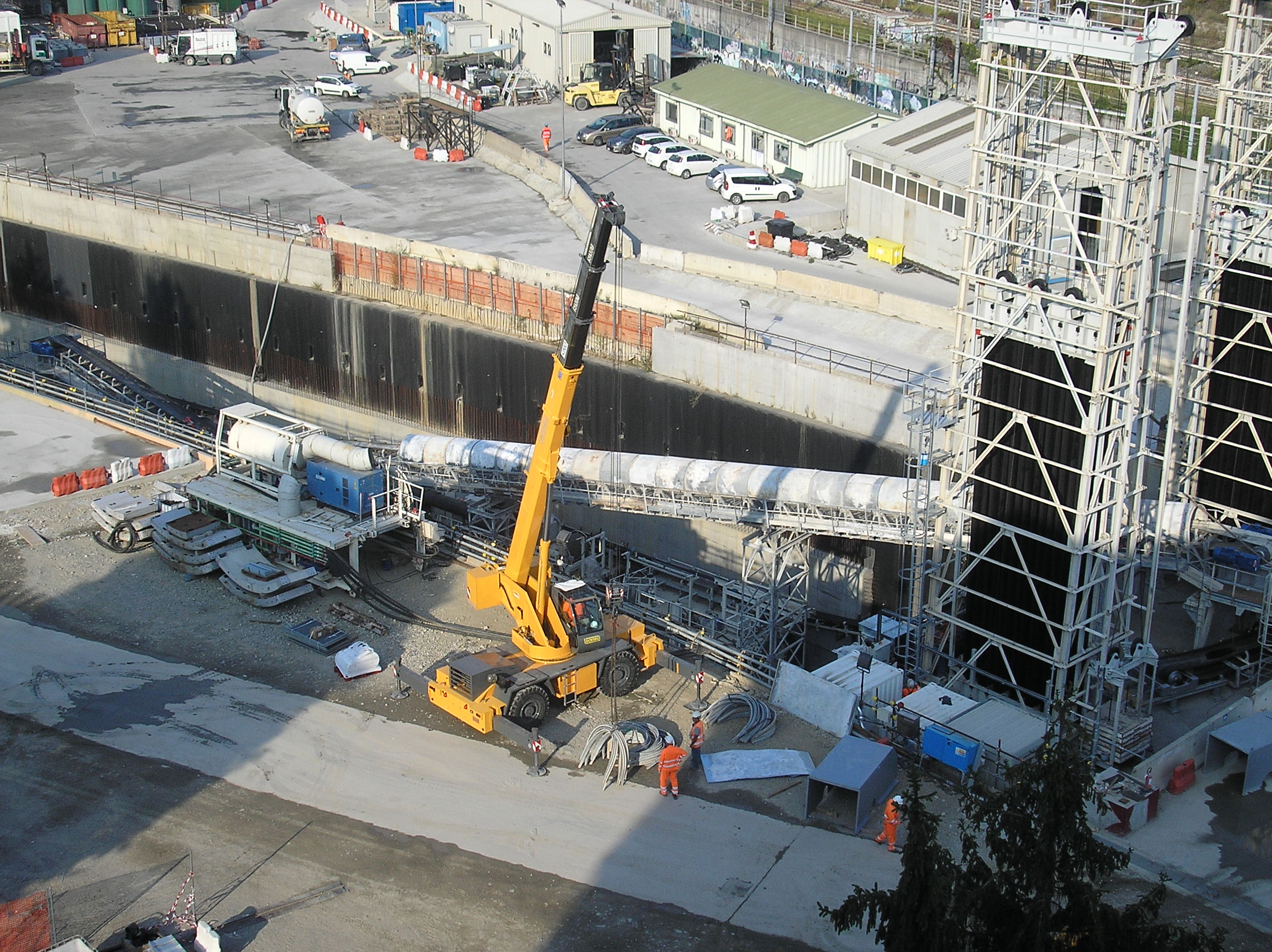

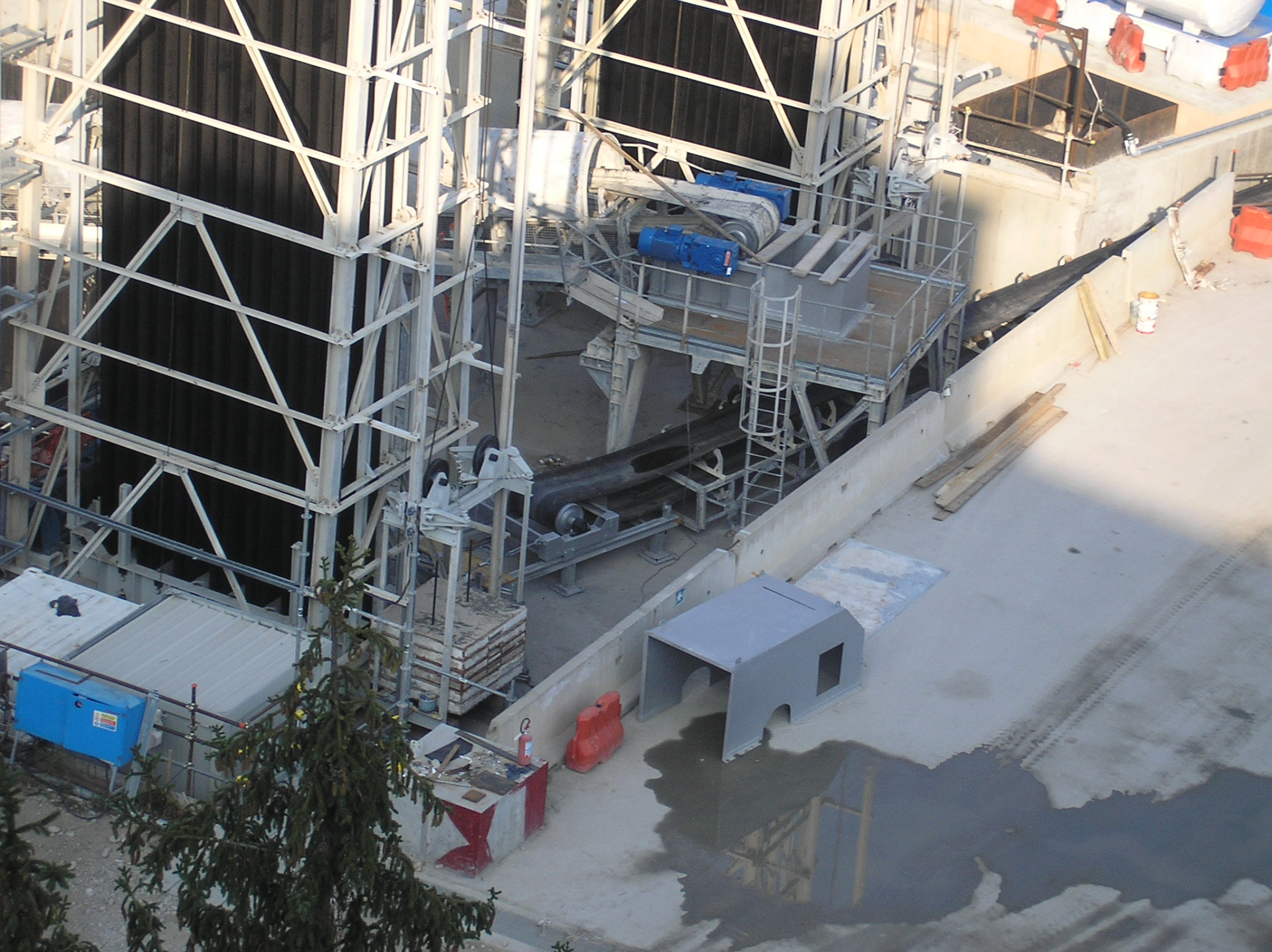

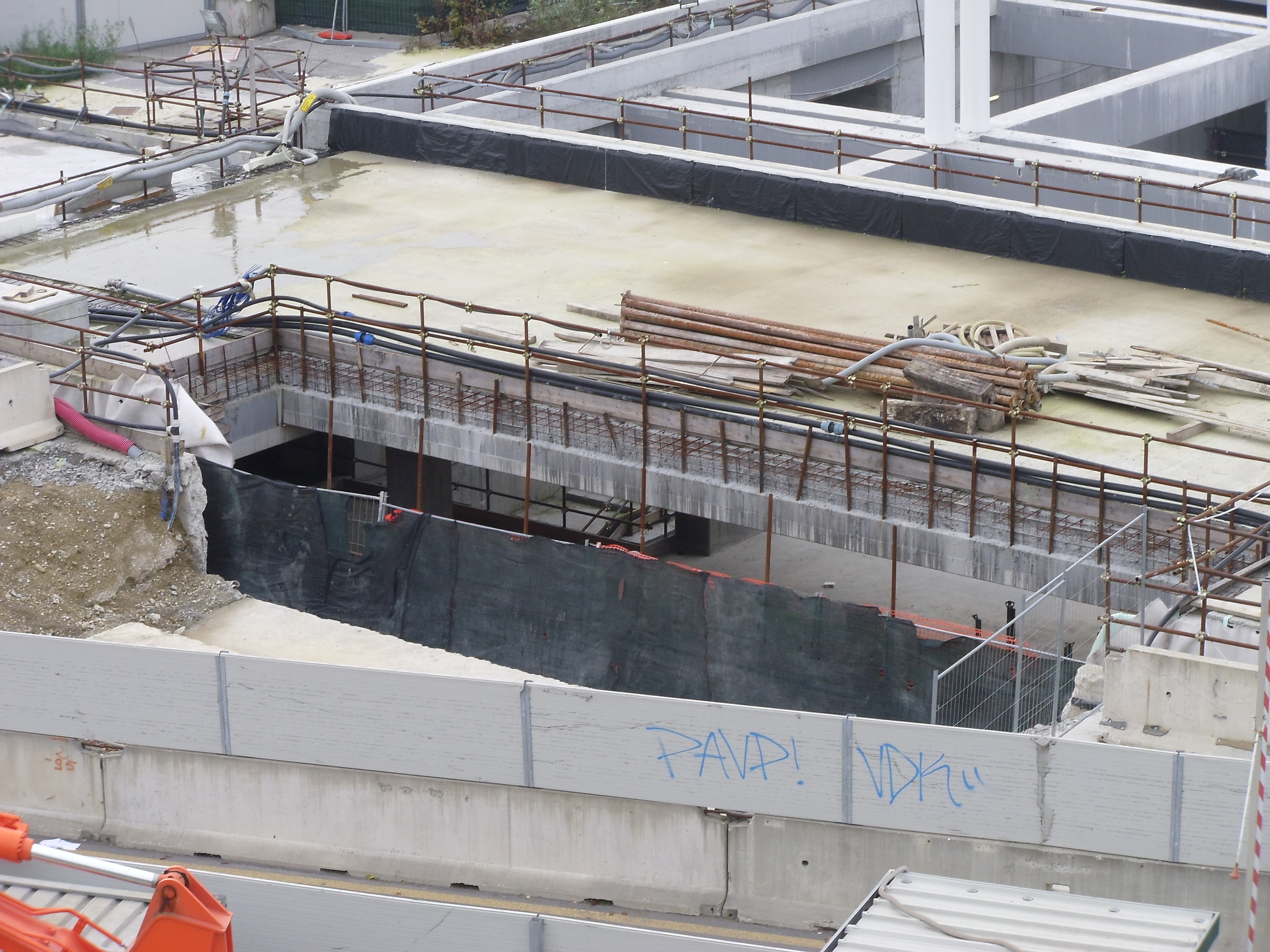

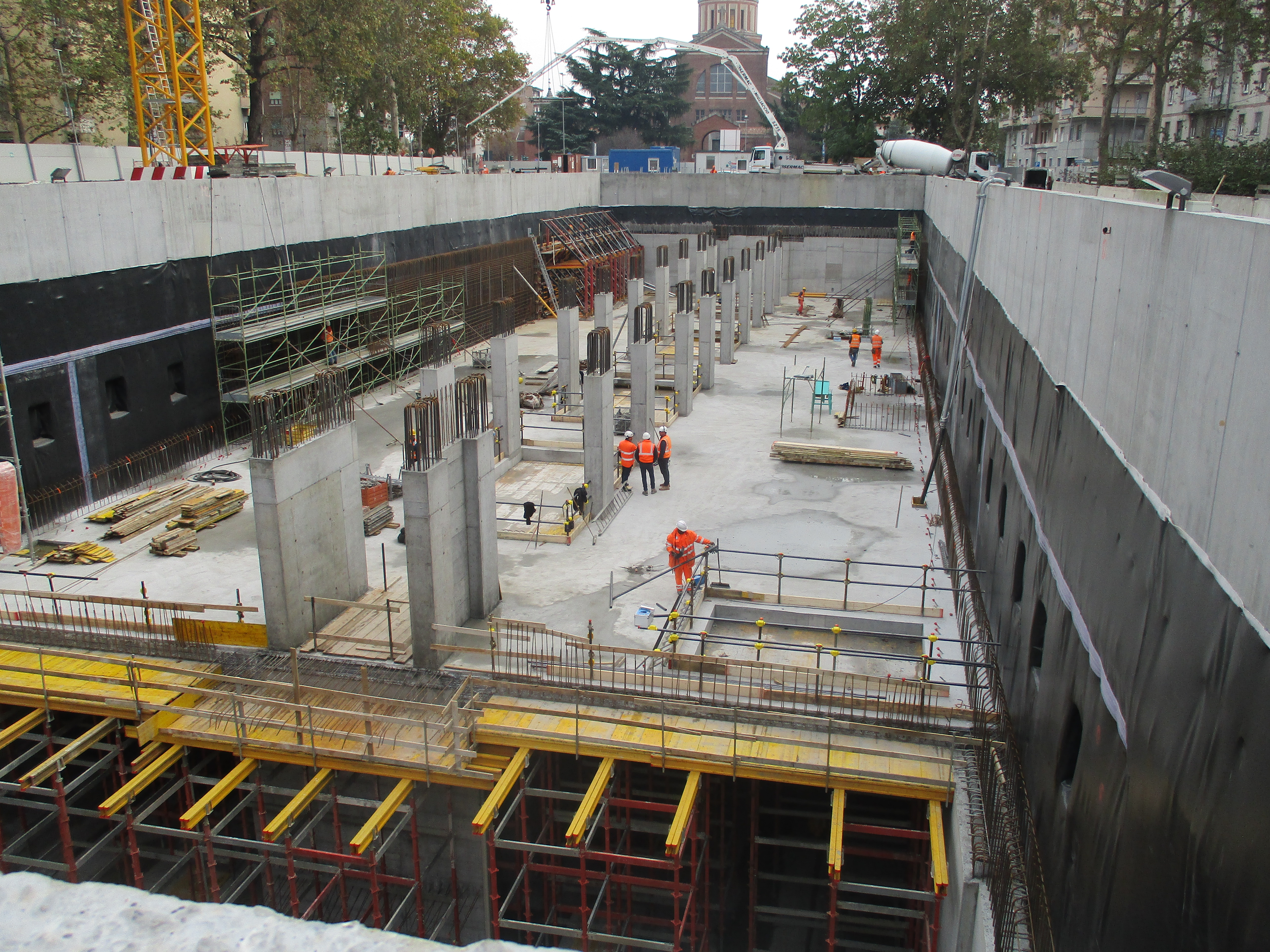

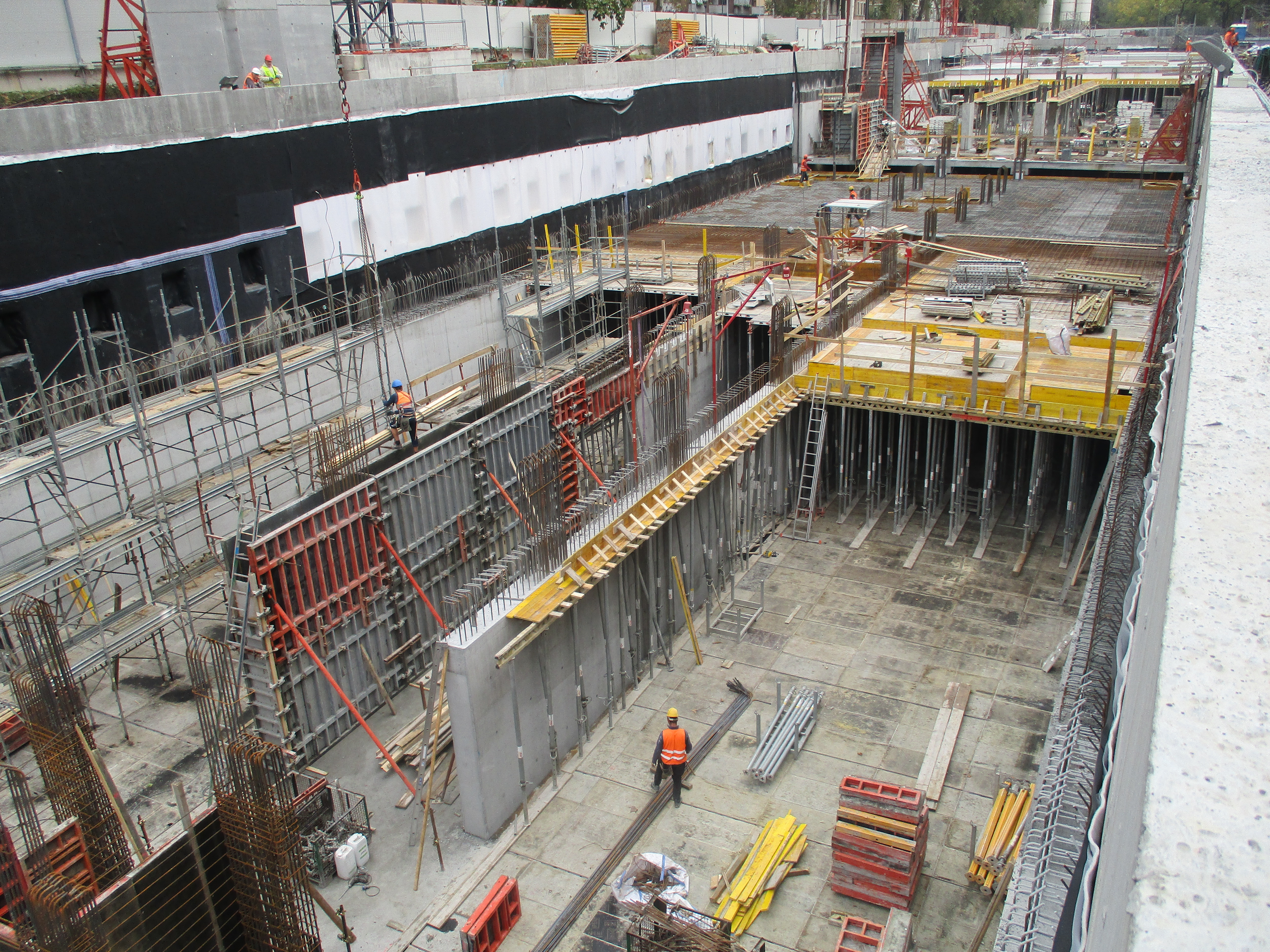

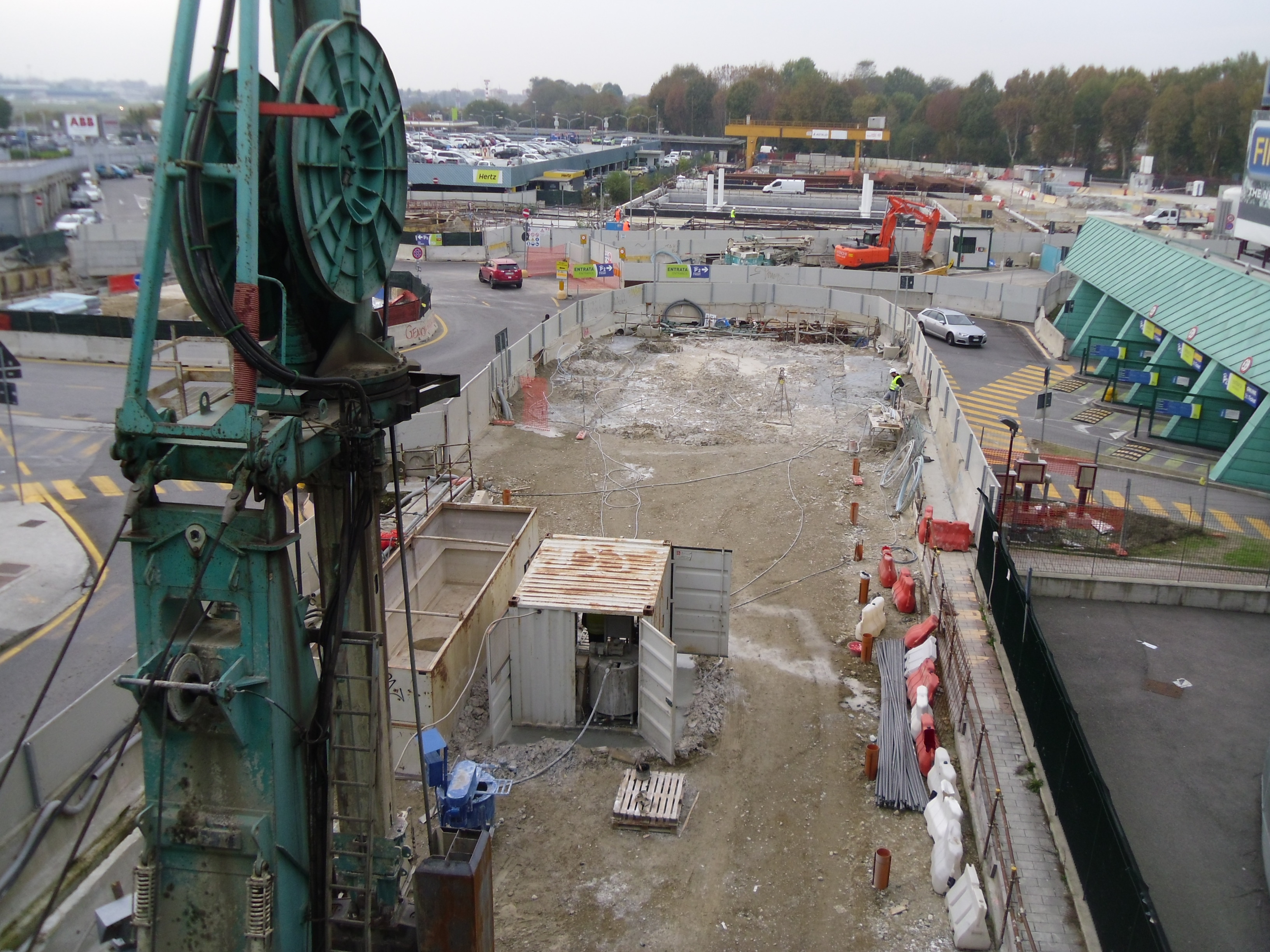

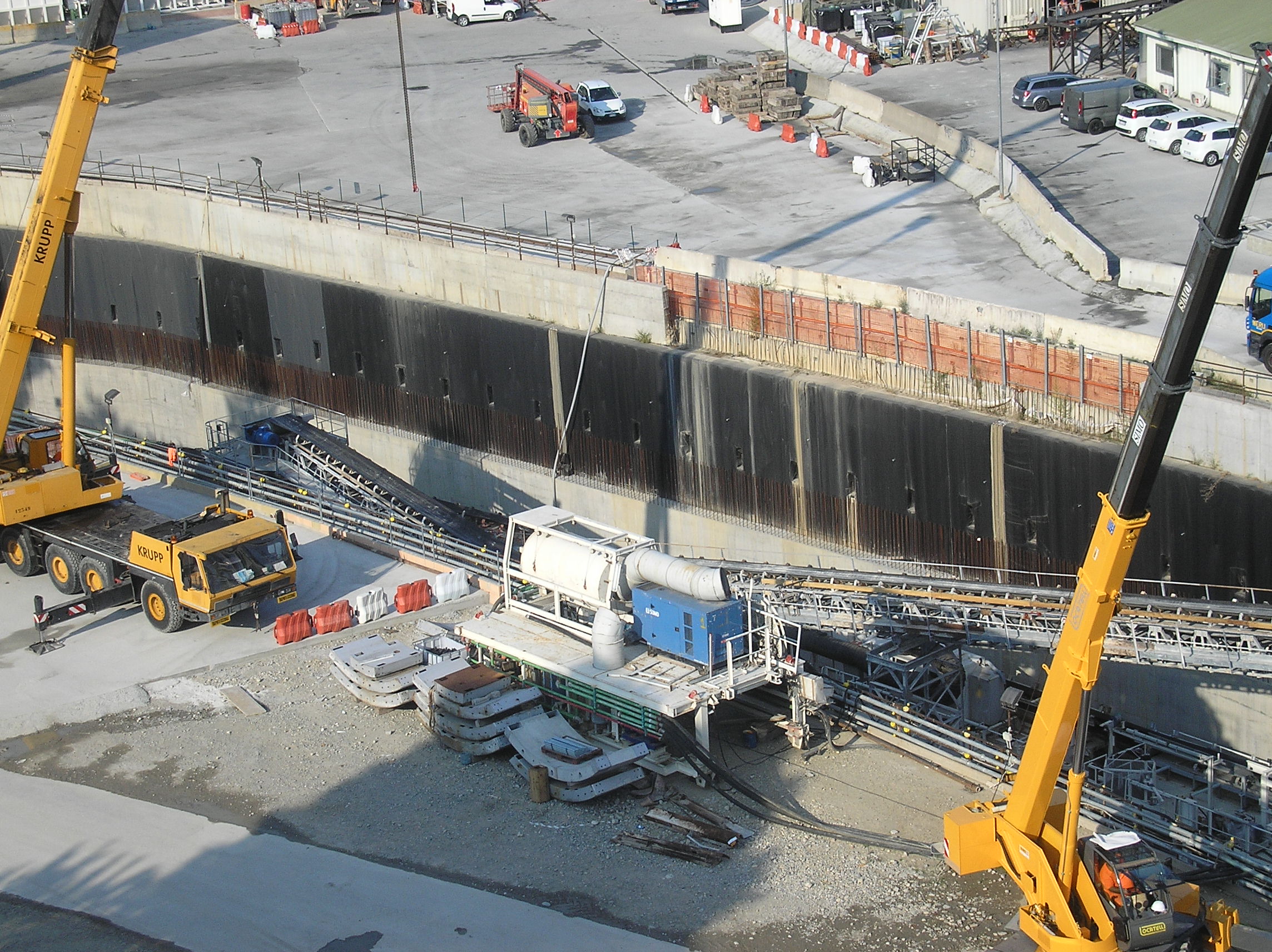

EST: A Linate continua lo scavo del tronchino di manovra, si stanno eseguendo iniezioni di consolodimento. Continua anche la realizzazione del penultimo tratto del tunnel pedonale di collegamento con l’aerostazione; al momento è stata rimossa la terra e si procederà con la realizzazione delle strutture. Intanto sono stati depositati i binari da installare nel tunnel già esistente. A Quartiere Forlanini proseguono i lavori per la realizzazione delle strutture in calcestruzzo armato della copertura del piano mezzanino. Ormai completata la realizzazione al rustico del complesso della stazione Forlanini FS dove è appare completo il montaggio dei dispositivi per lo spostamento e la gestione delle terre di scavo (smarino) delle due talpe, incluso il sistema di accumulo temporaneo oltre la ferrovia, presso via Gatto. Ad Argonne e Susa continua celeremente la costruzione delle strutture. A Dateo prosegue il consolidamento del fondo dello scavo. A Tricolore il 19 settembre si è concluso il contenzioso con le compagnie di telecomunicazioni e sono iniziati i lavori di spostamento dei cavi che dovrebbe durare circa un mese per dare poi via libera alla formazione del cantiere definitivo.

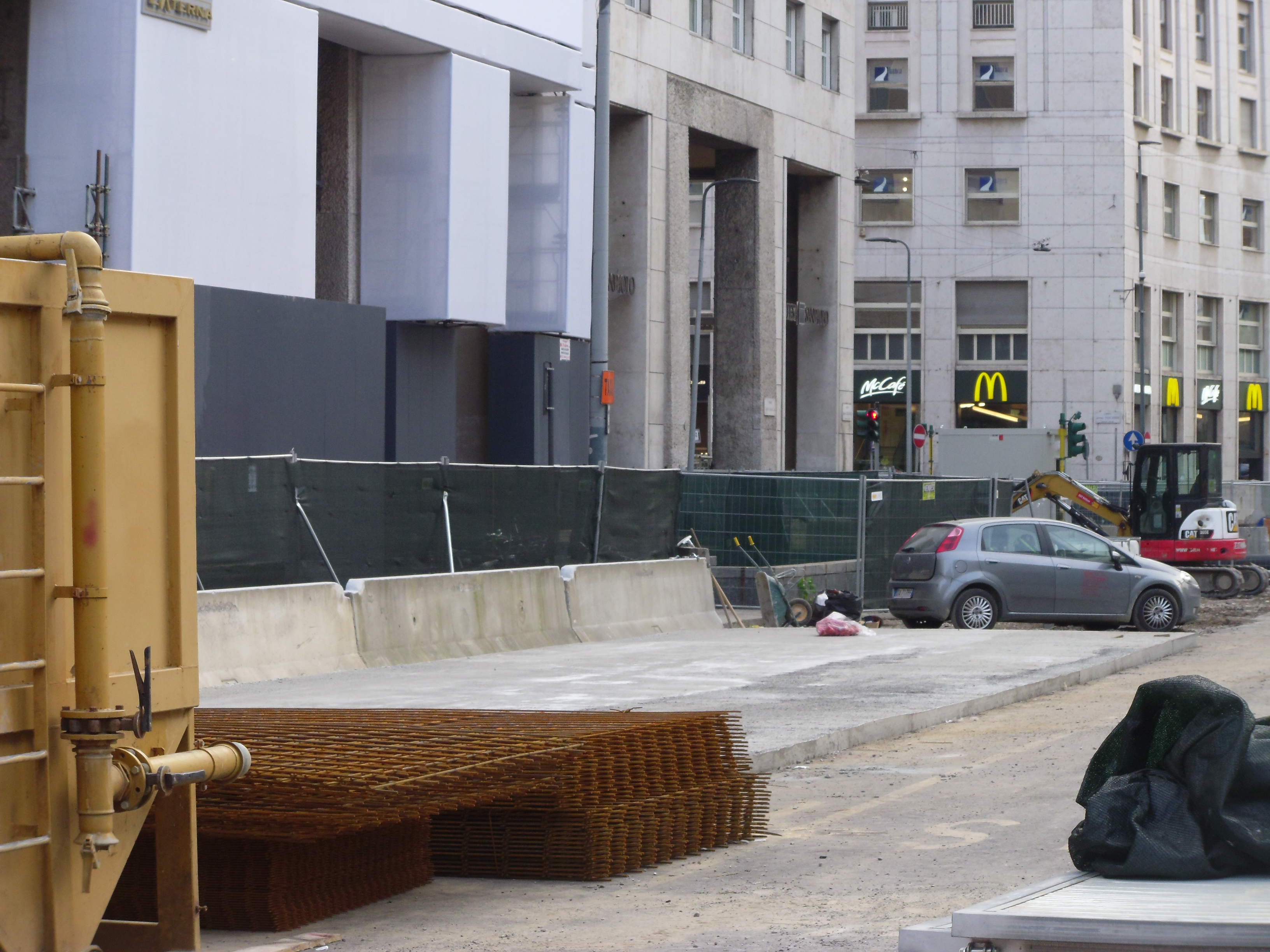

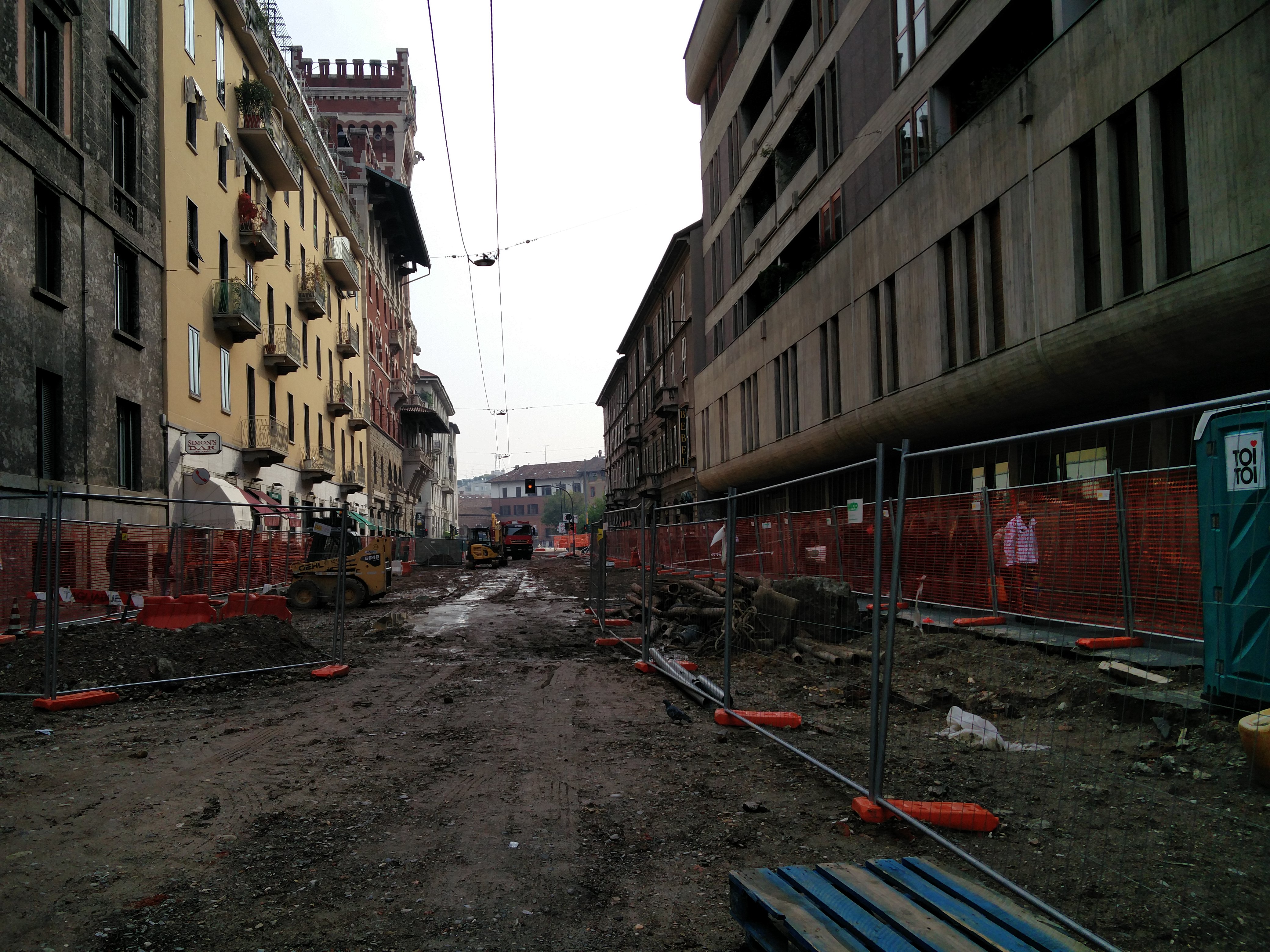

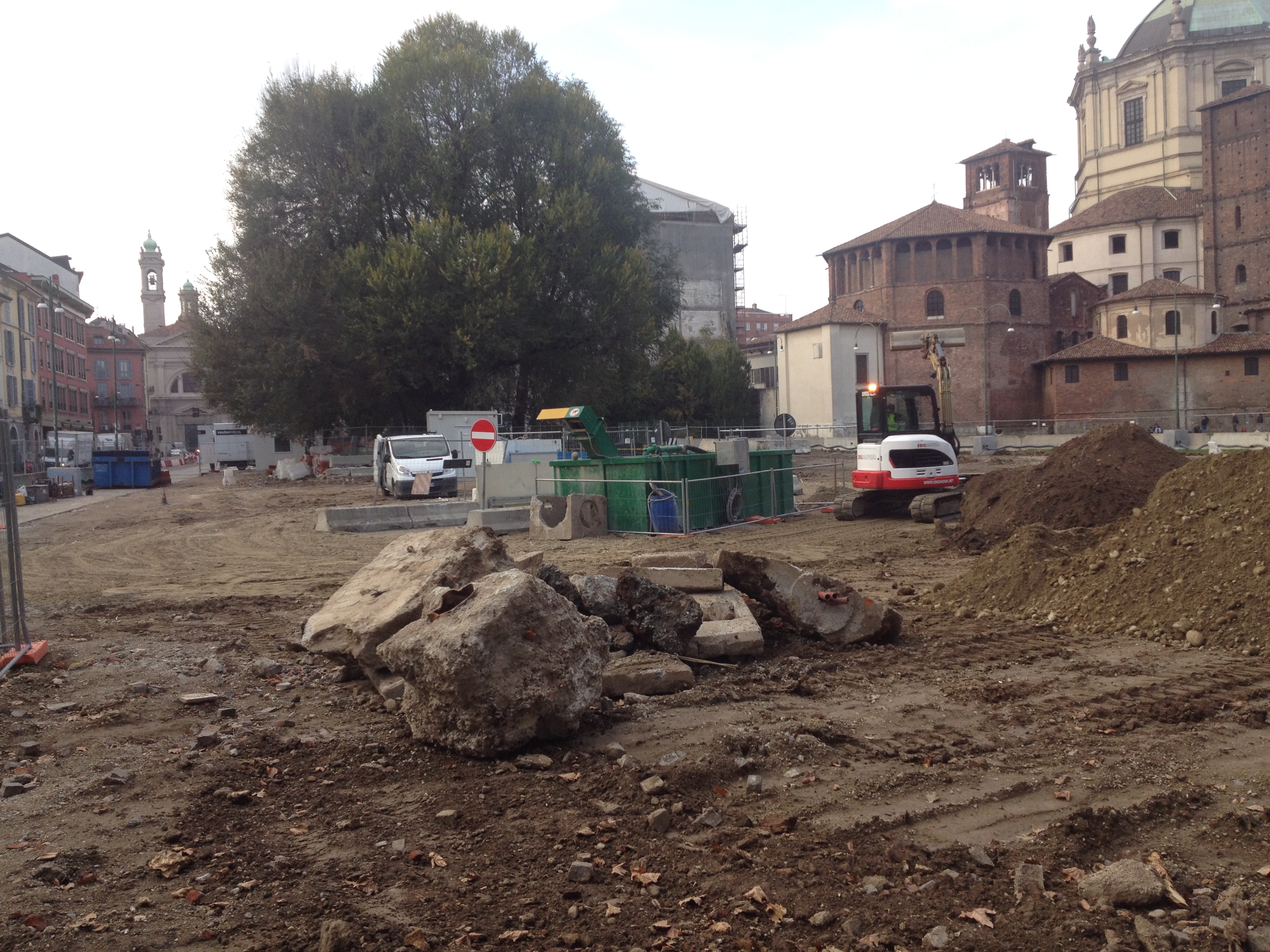

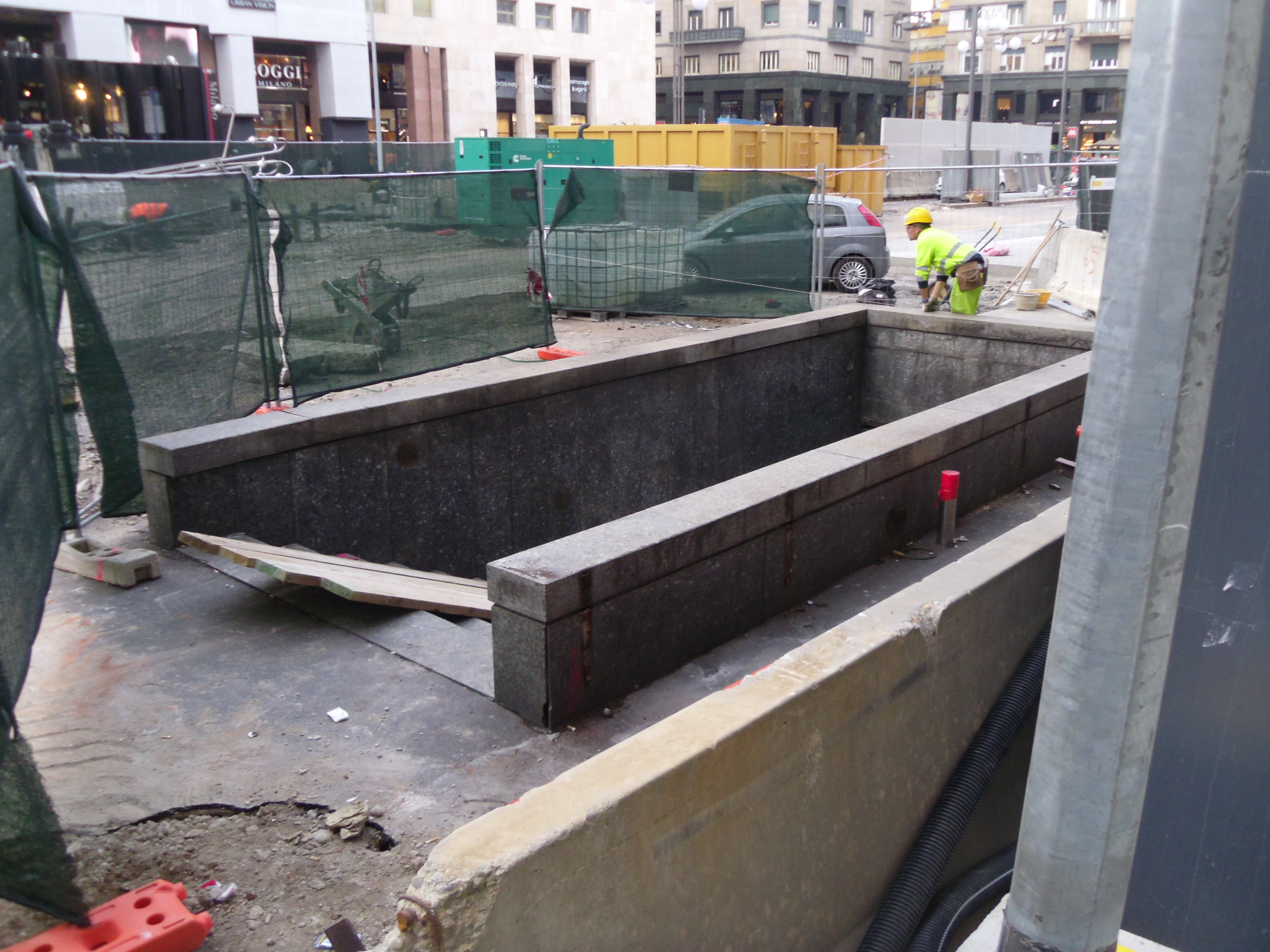

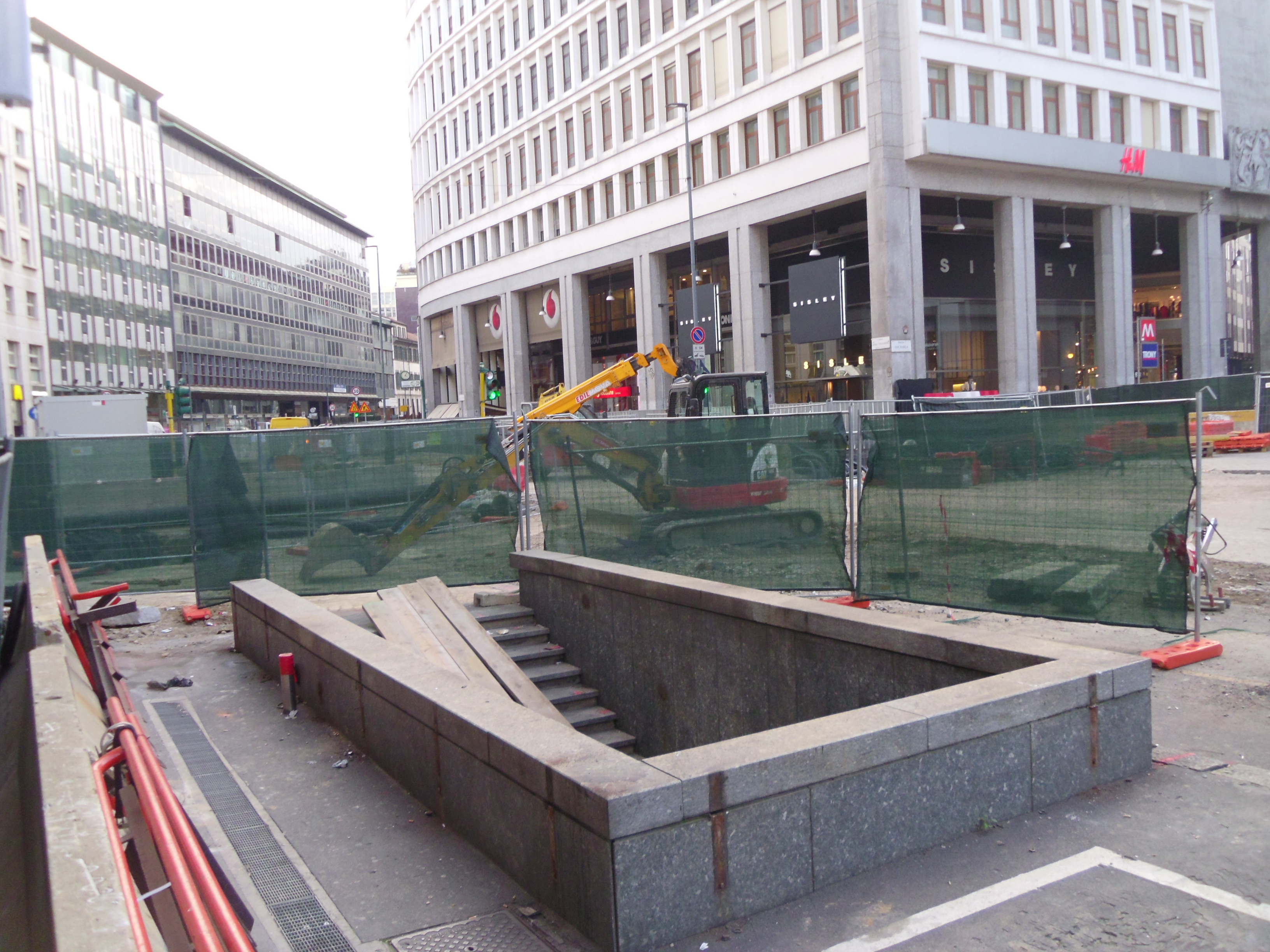

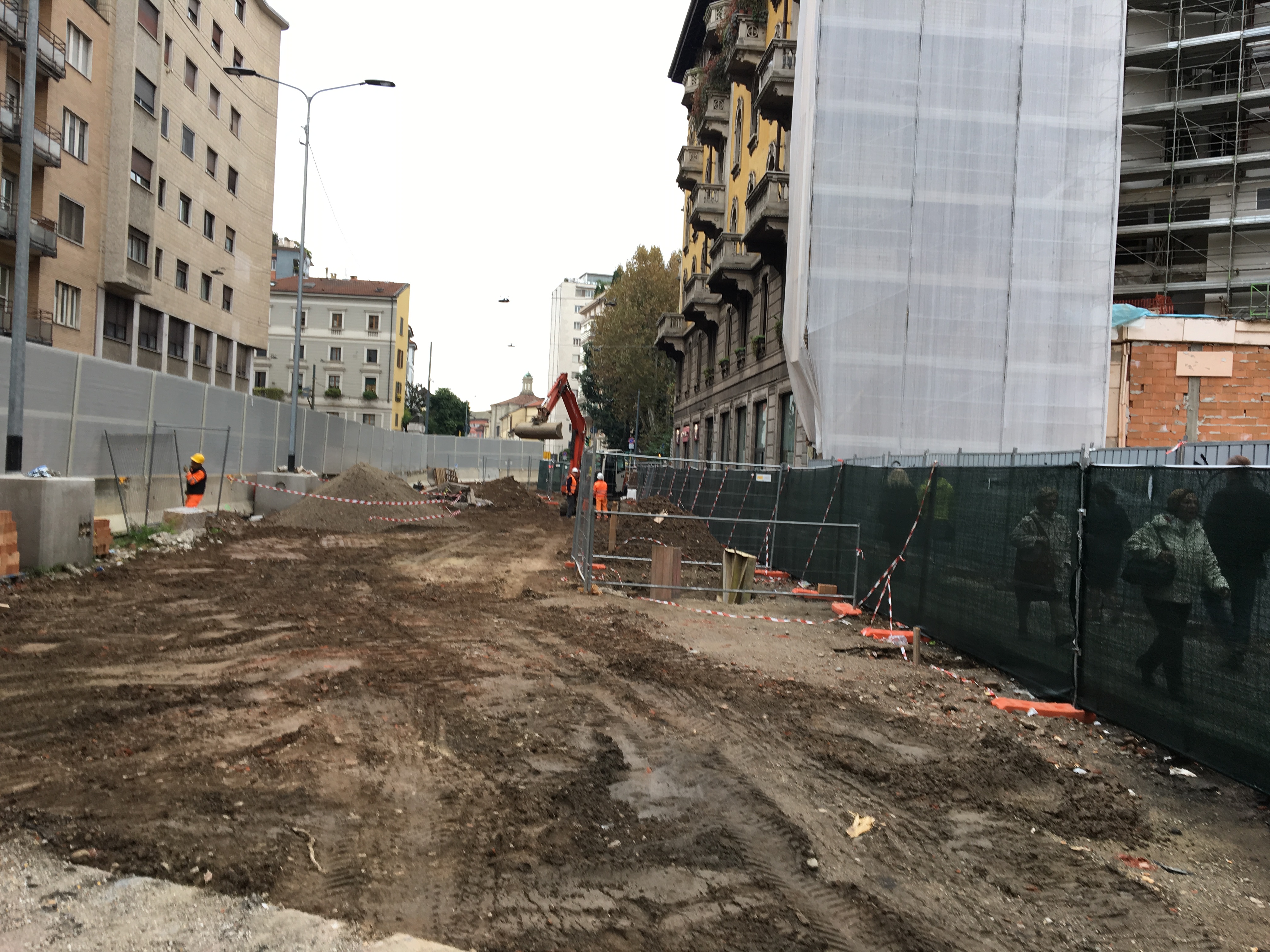

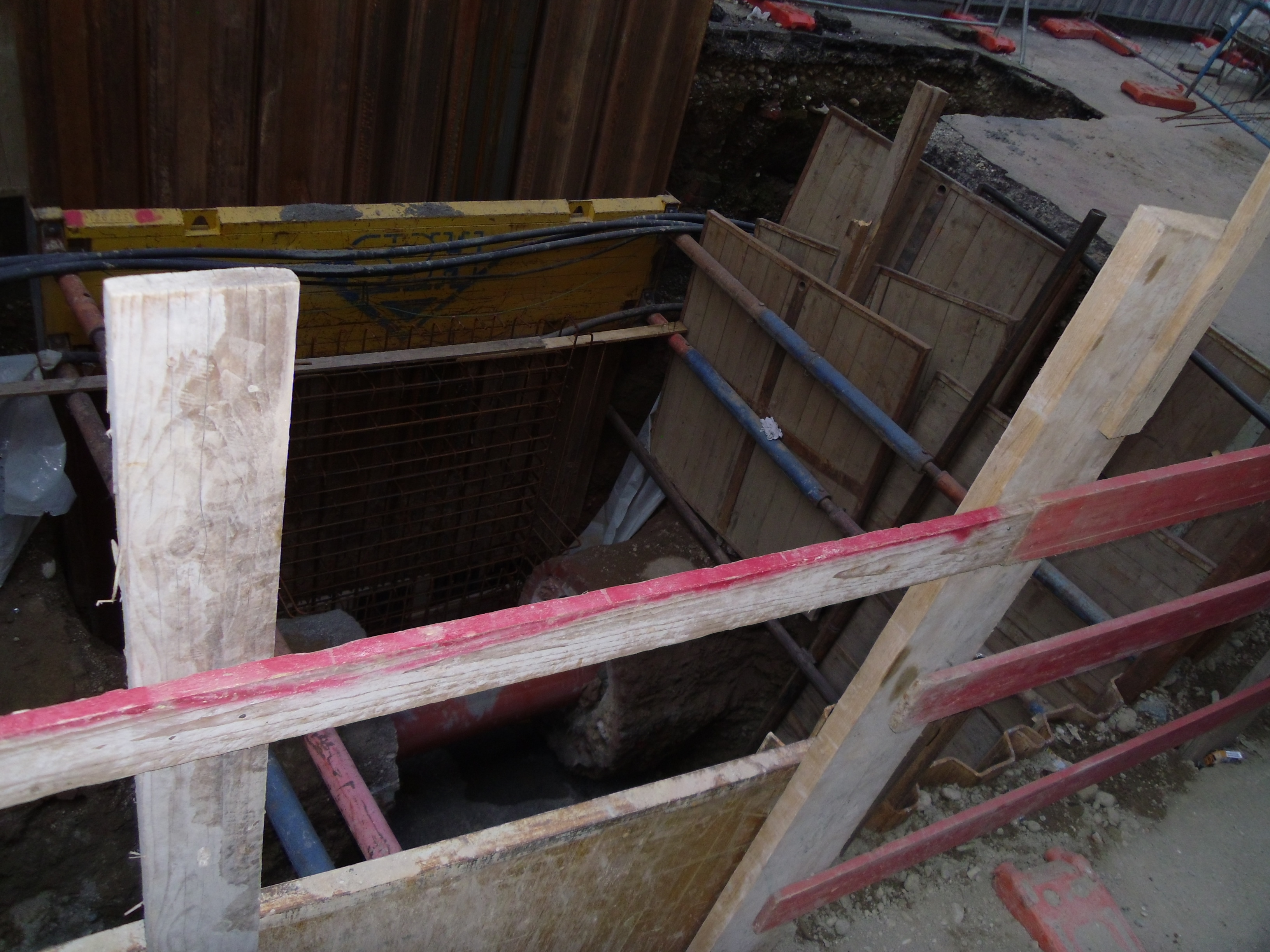

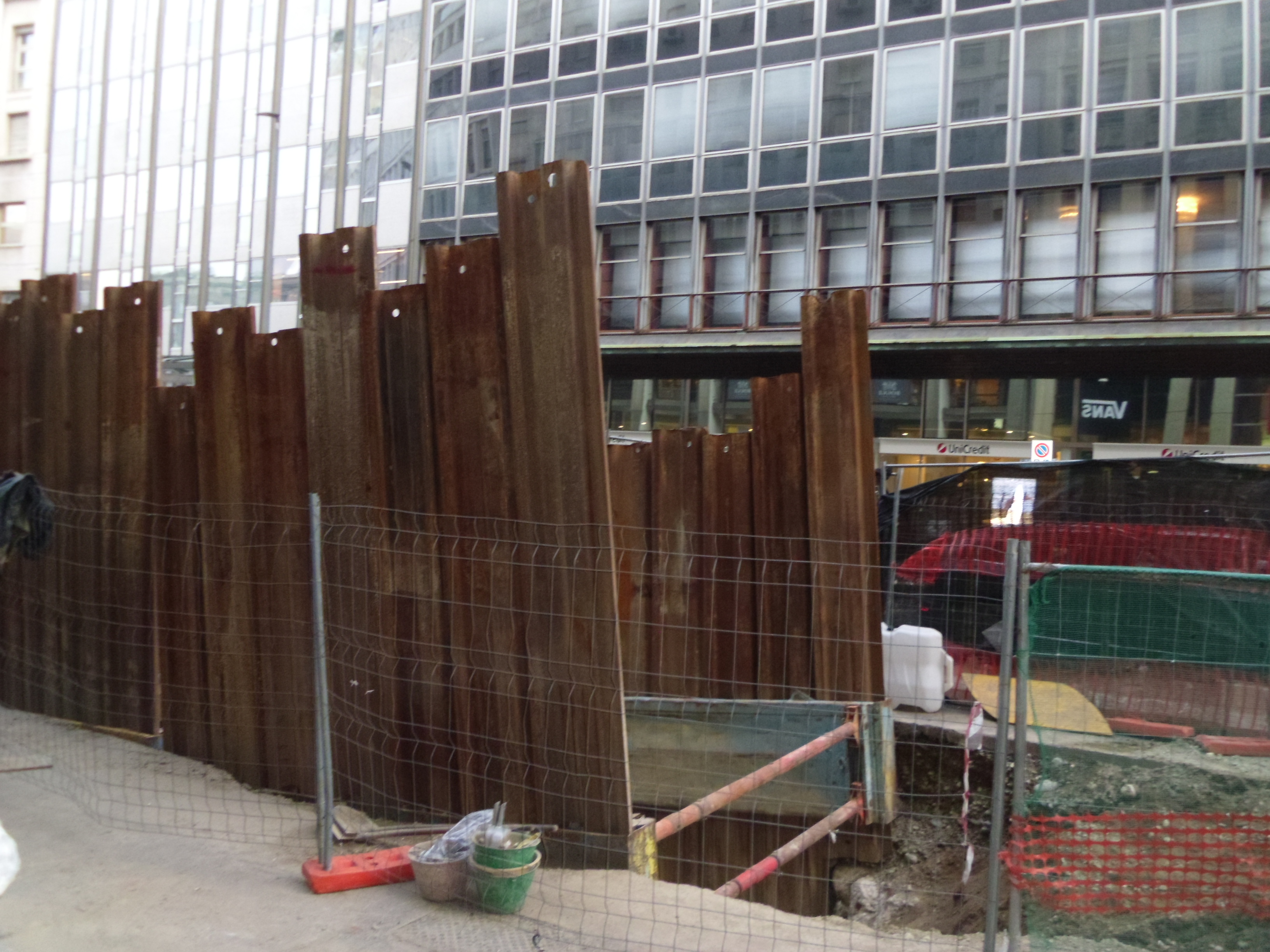

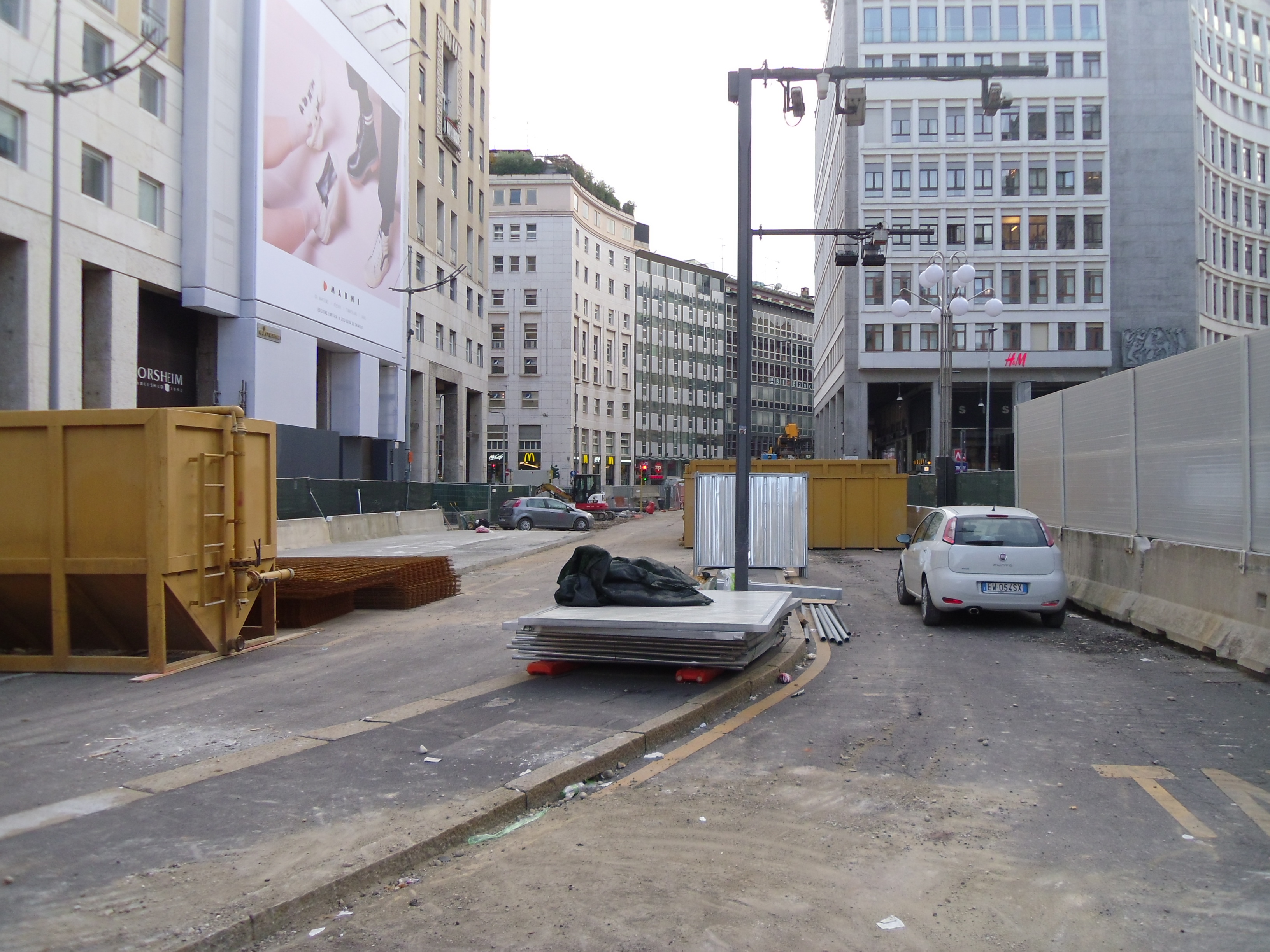

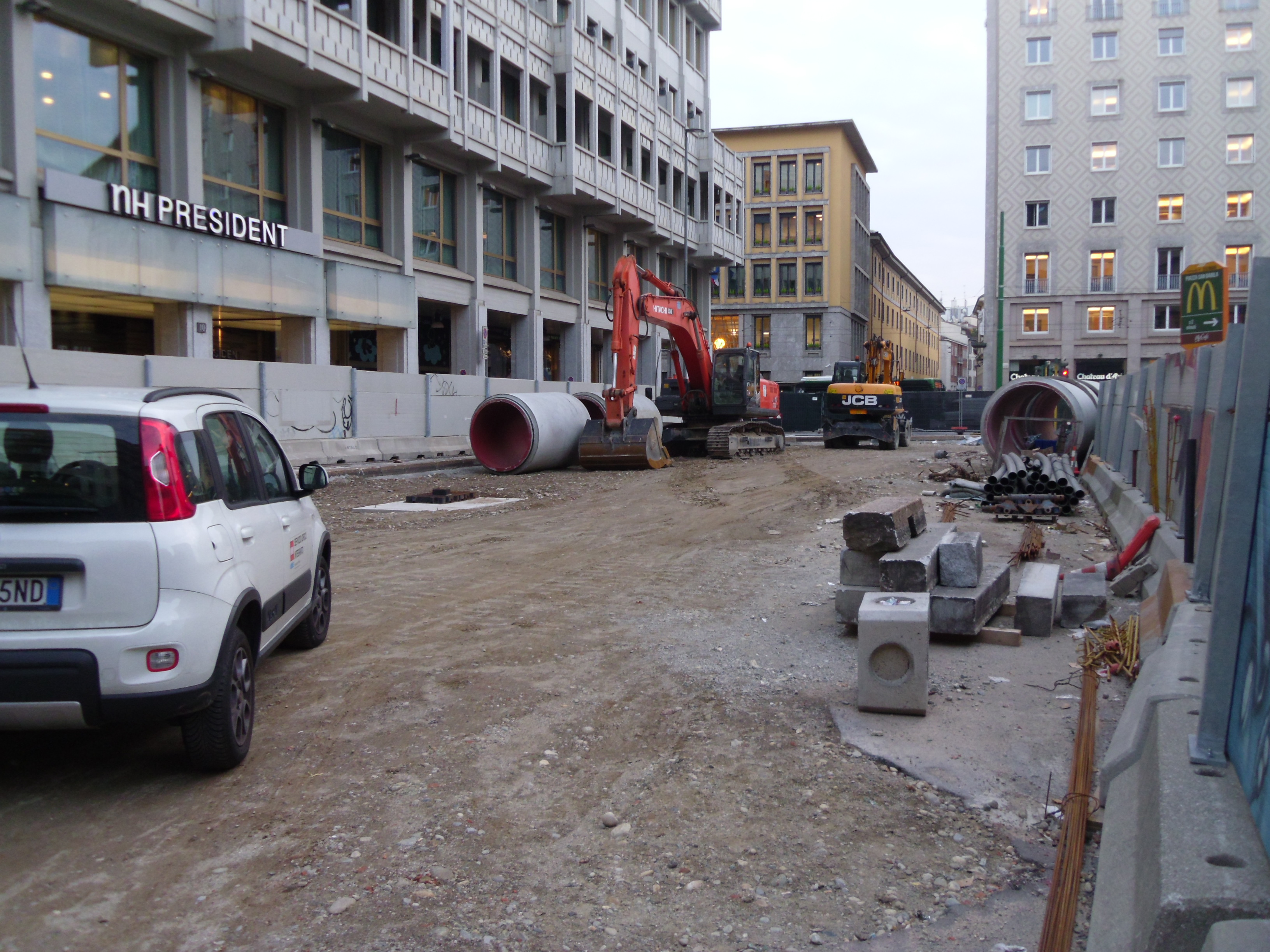

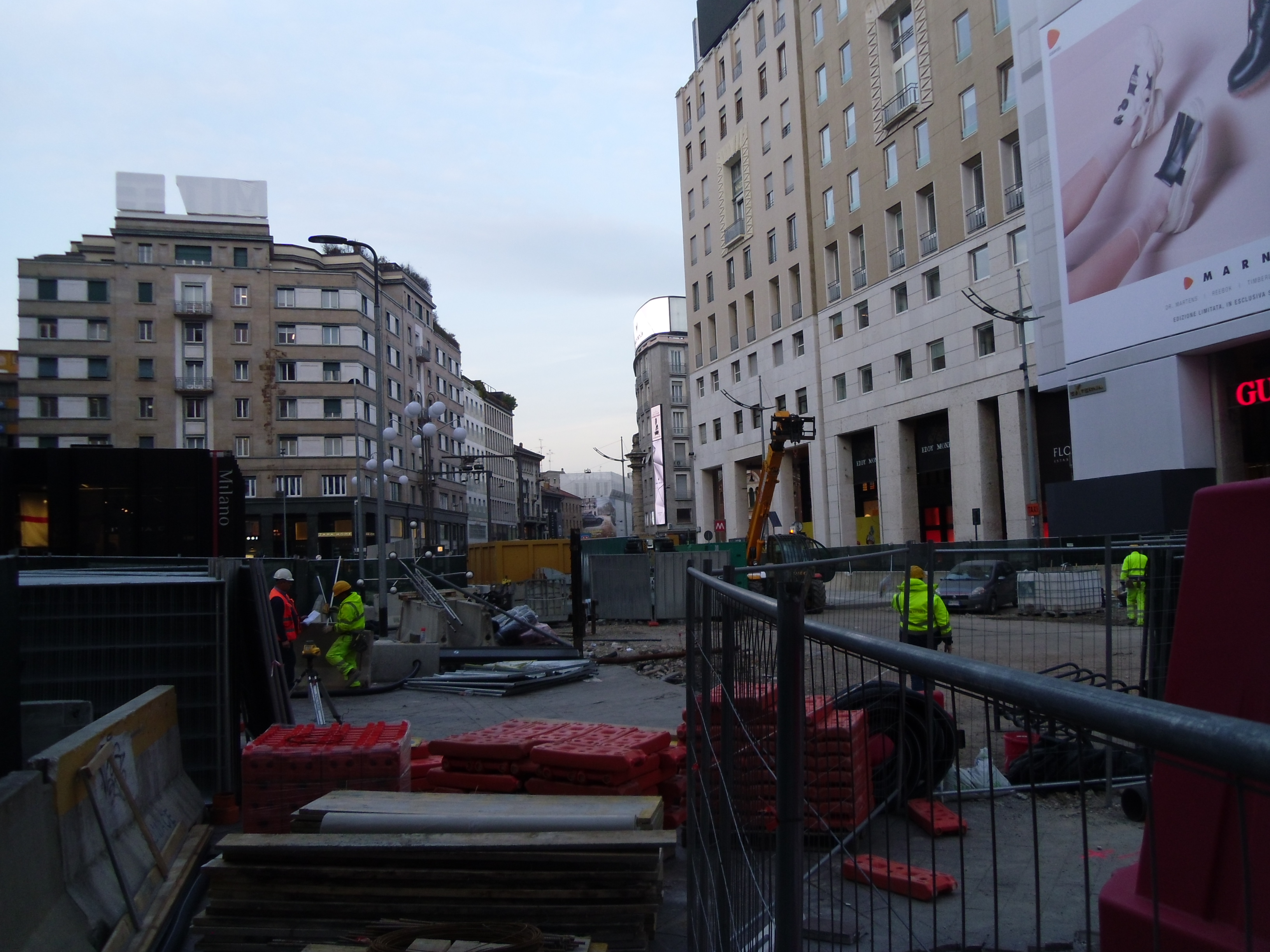

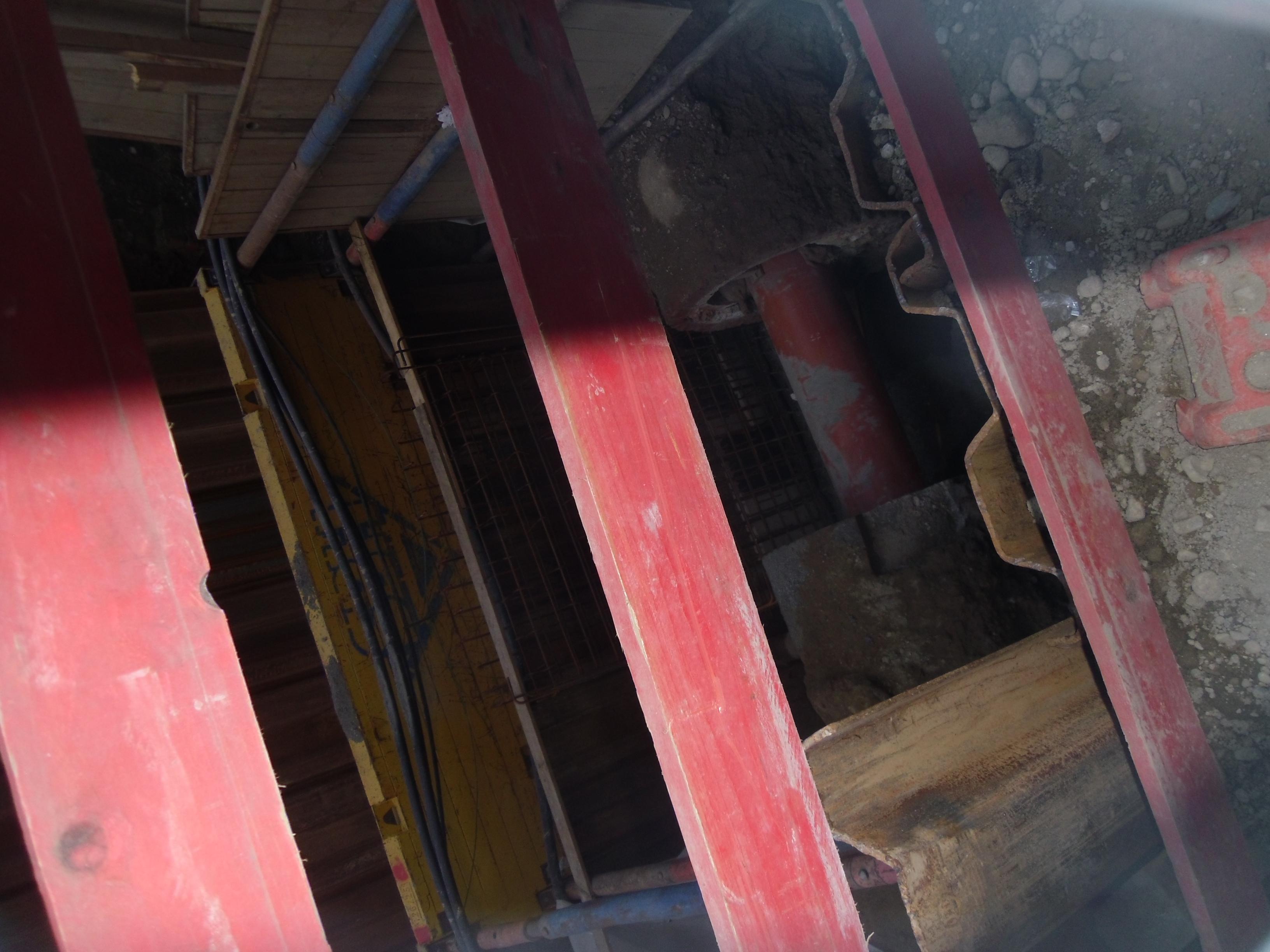

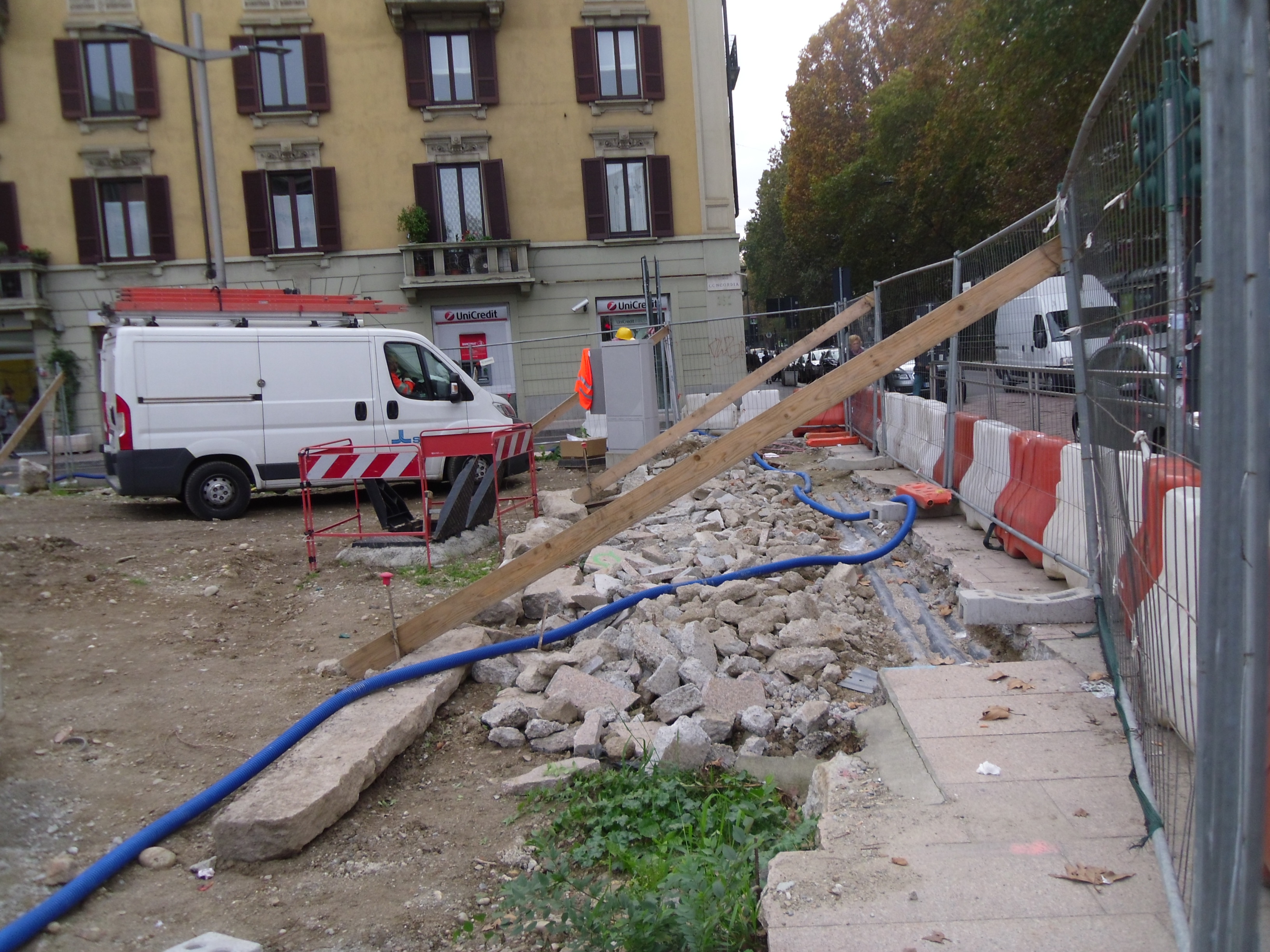

CENTRO: A San Babila proseguono i complessi lavori di spostamento dei sottoservizi e lo smontaggio di una delle scale della Linea 1. In via Cavallotti sono terminati i rilievi archegologici e sono ripresi i lavori su una profonda condurruta. Continuano i lavori di rimozione interferenze e sottoservizi e spostamenti della viabilità in alcune stazioni del centro: Santa Sofia, De Amicis, Sant’Ambrogio e a Vetra. Mentre sono ancora fermi i cantieri per la stazione Sforza-Policlinico. Questo ormai è l’unico dei 51 cantieri a non essere ancora operativo; pare che la sovraintendenza si sia dimenticata che il famoso obitorio da abbattere per spostare il cantiere e tutelare la Ca’ Granda, sia anch’esso oggetto di tutela. L’ennesimo imbarazzante colpo di scena dal sapore tutto italico, che sta compromettendo non solo il collegamento M4-M3 ma tutto la stazione.

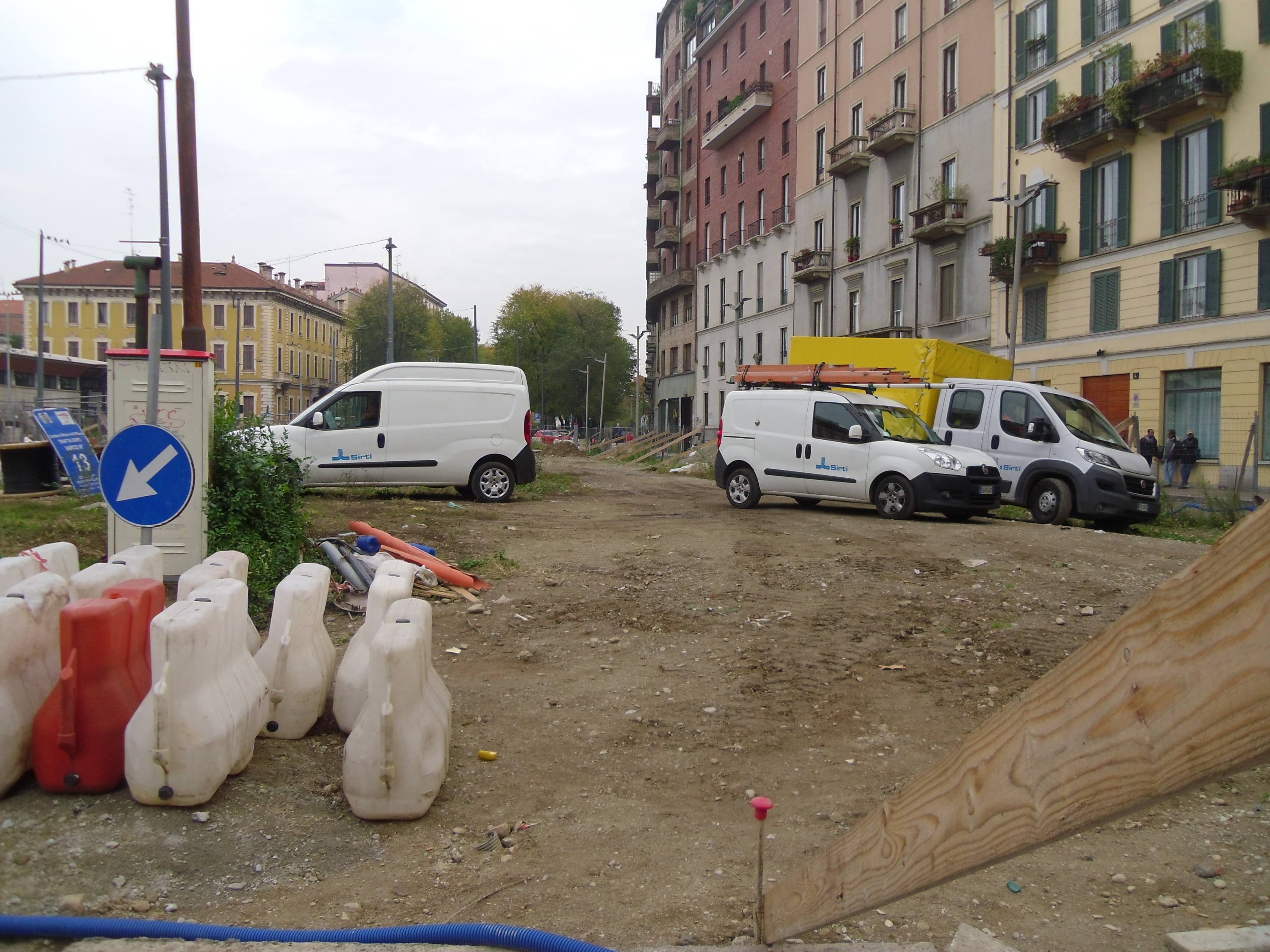

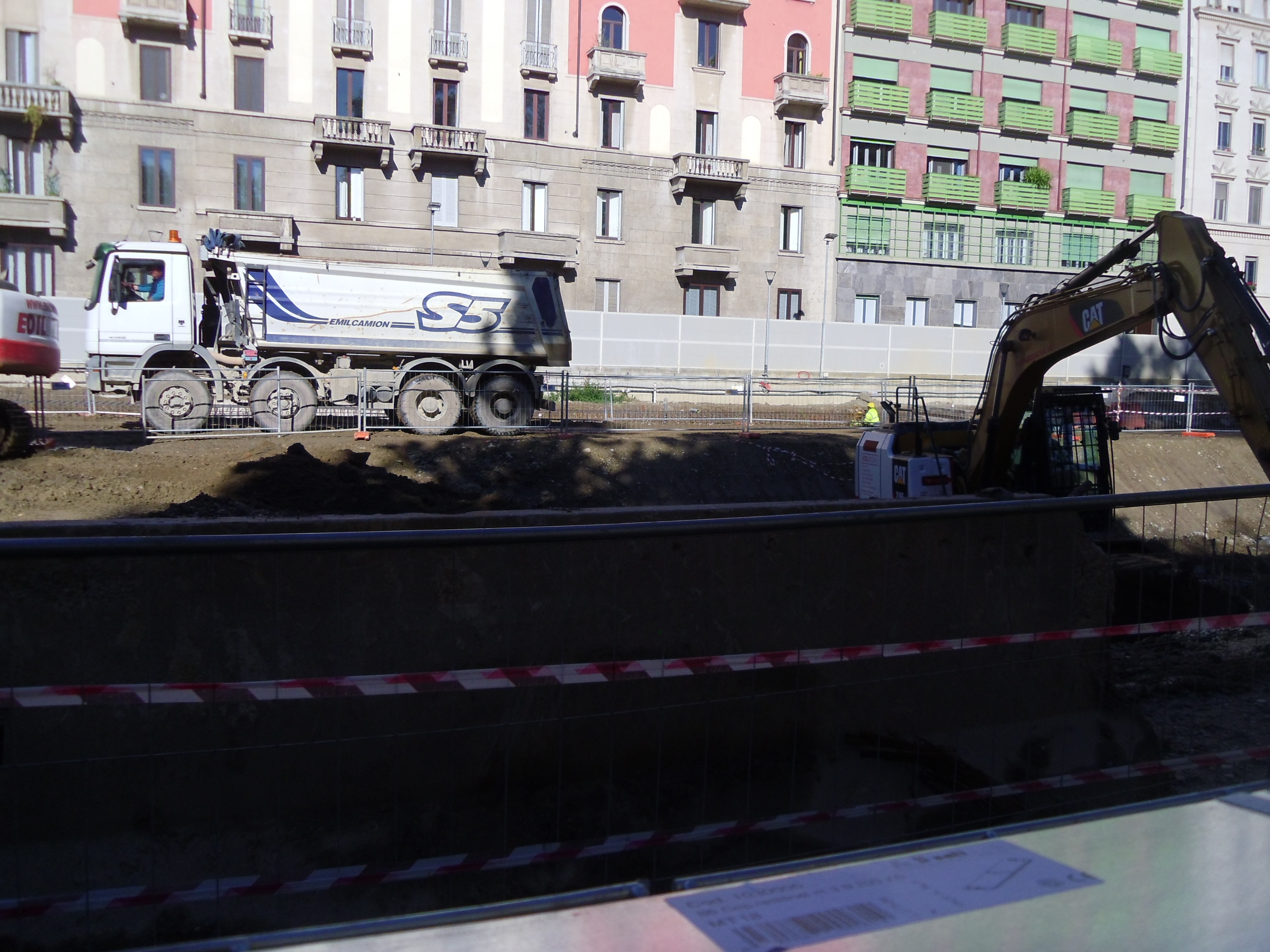

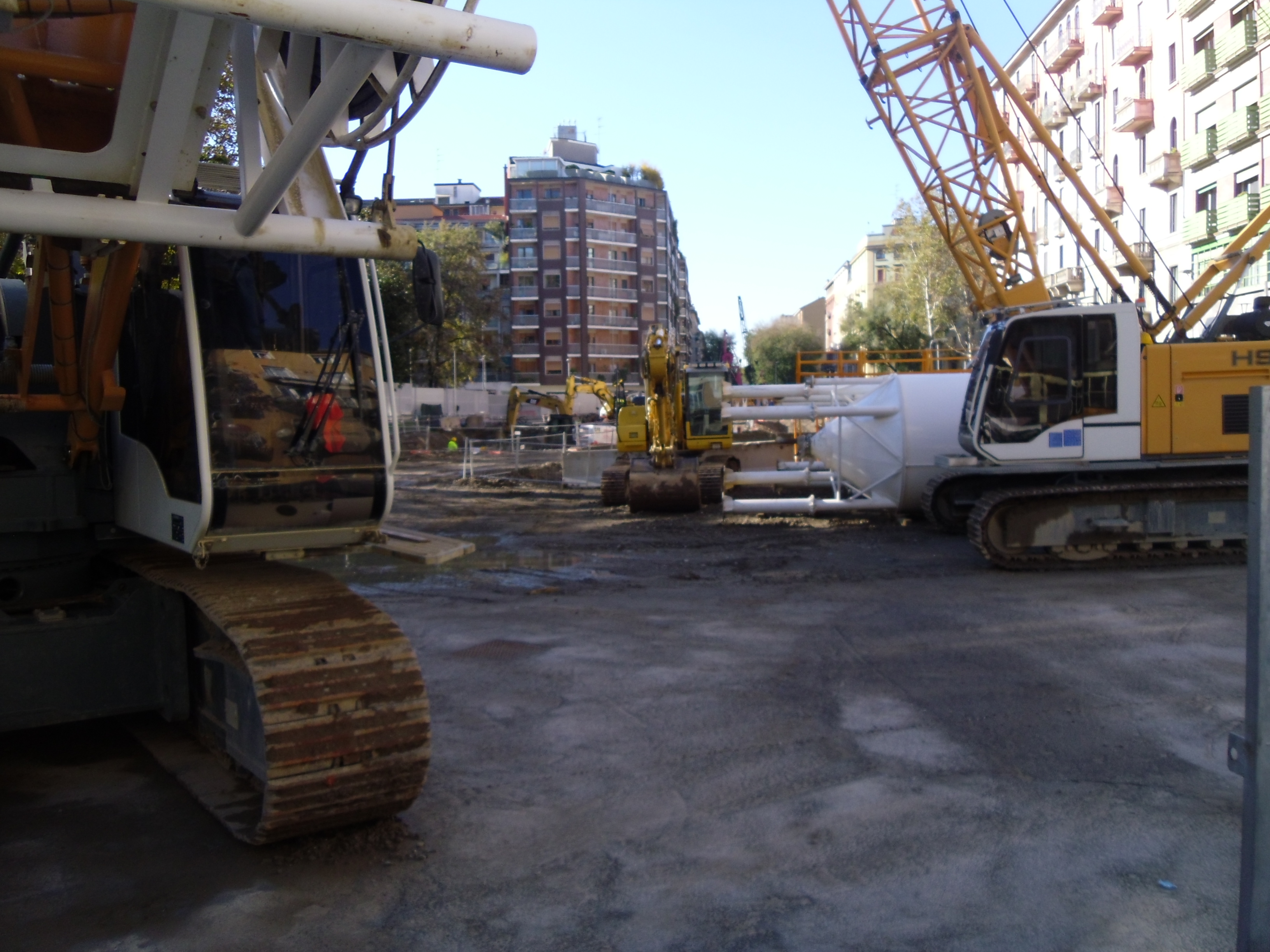

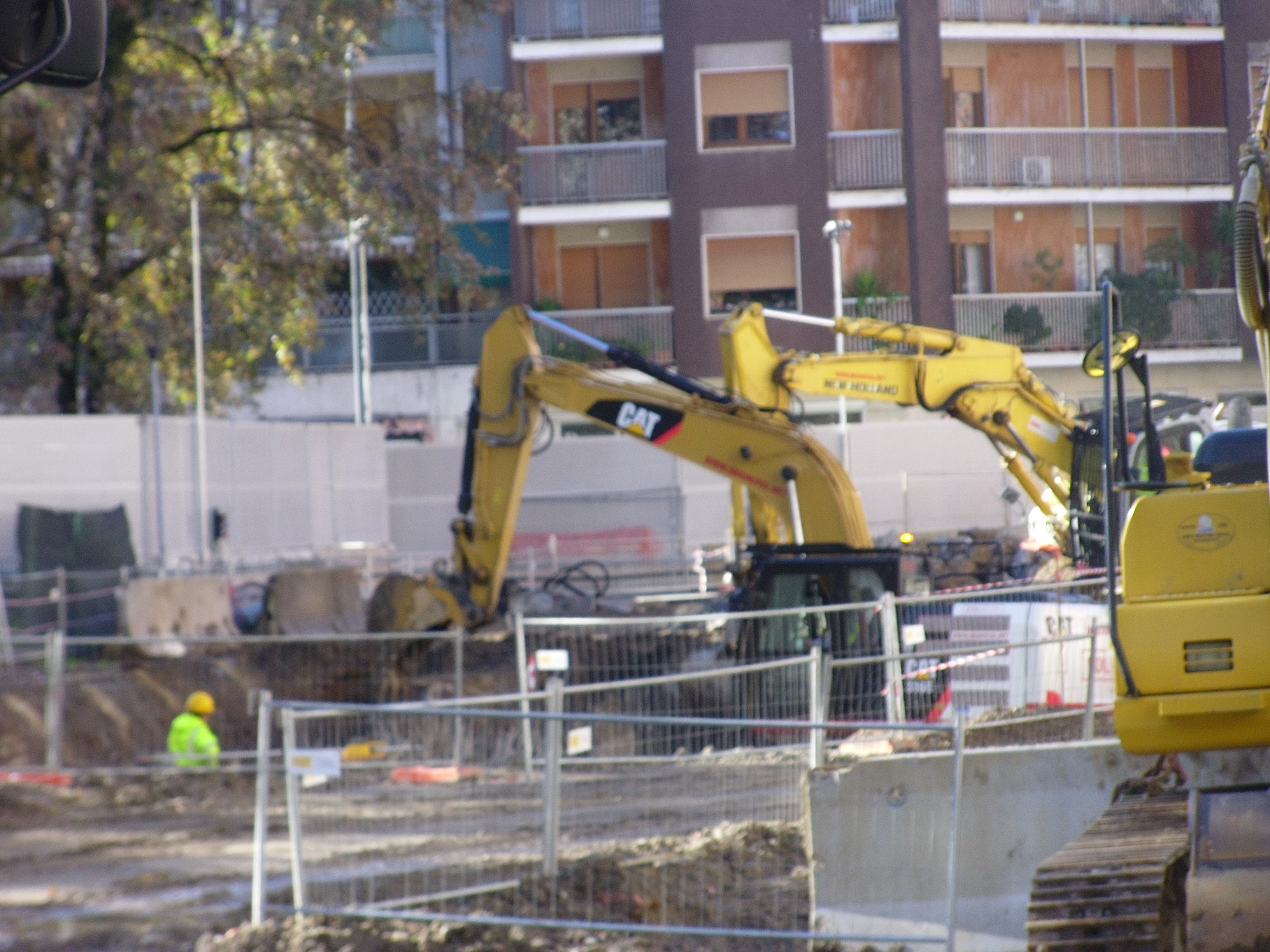

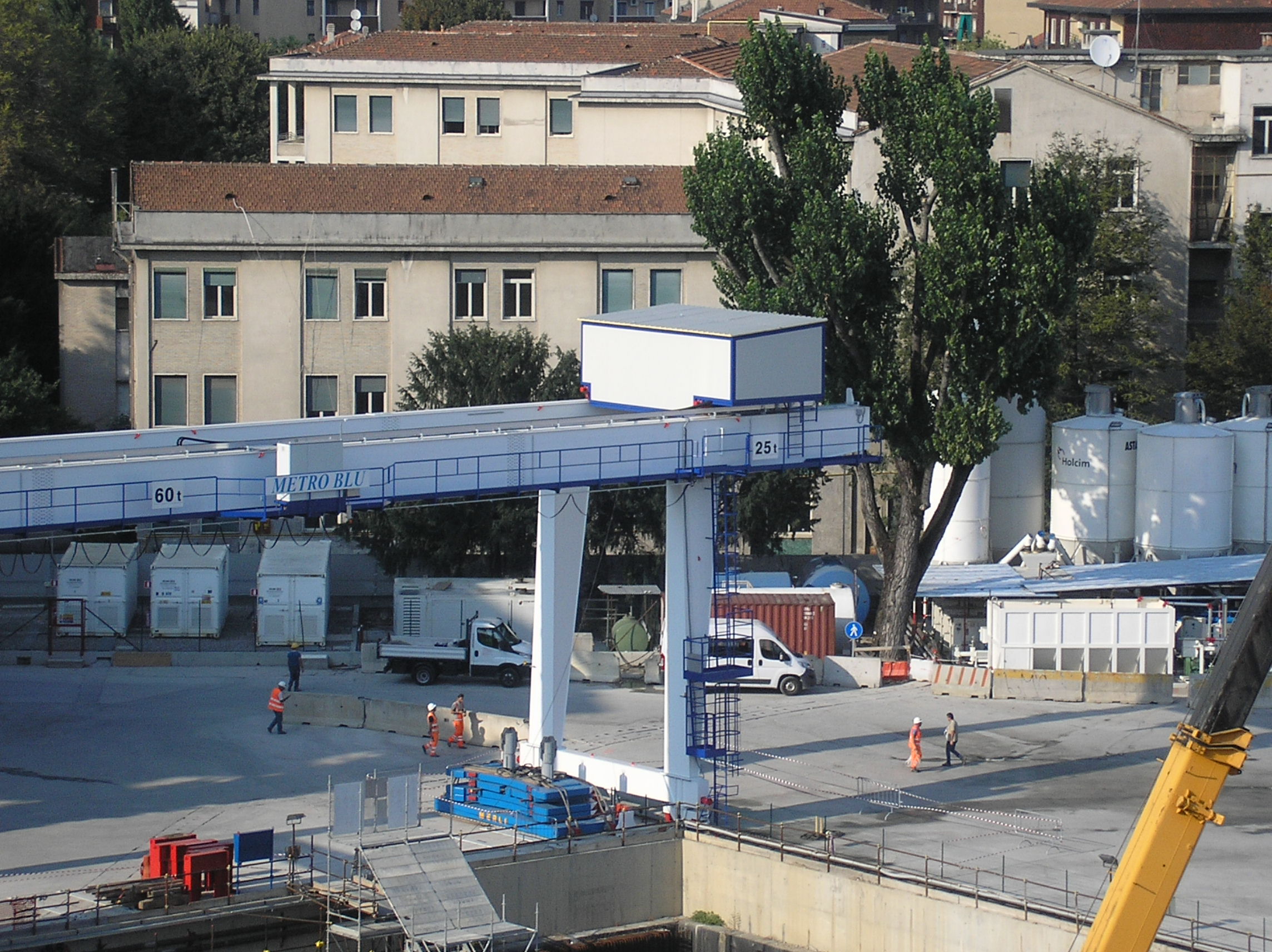

OVEST: Procedono i lavori a Solari dove sono in realizzazione le paretri perimetrali della stazione. A Foppa continuano i lavori di spostamento dei sottoservizi, così come prosegue il complesso spostamento sottoservizi a Washington-Bolivar dove è in formazione la viabilità provvisoria e il cantiere definitivo. Sono ripresi i lavori anche a Tolstoj con lo spostamento dei rimanenti sottoservizi. A Frattini è iniziata la realizzazione delle strutture. A Gelsomini è iniziata la realizzazione delle pareti perimetrali della stazione mentre continua lo spostamento dei sottoservizi. A Segneri è iniziato lo scavo. A San Cristoforo sono in realizzazione le pareti perimetrali e il consolidamento del fondo, mentre nel manufatto di calaggio talpe prosegue la fase di scavo che include anche la rampa di uscita dei treni verso il deposito.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

PER INFO SUI CANTIERI IN CENTRO: CLICCA QUI

PER INFO SUI CANTIERI IN AREA SAN CRISTOFORO E DEPOSITO: CLICCA QUI

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

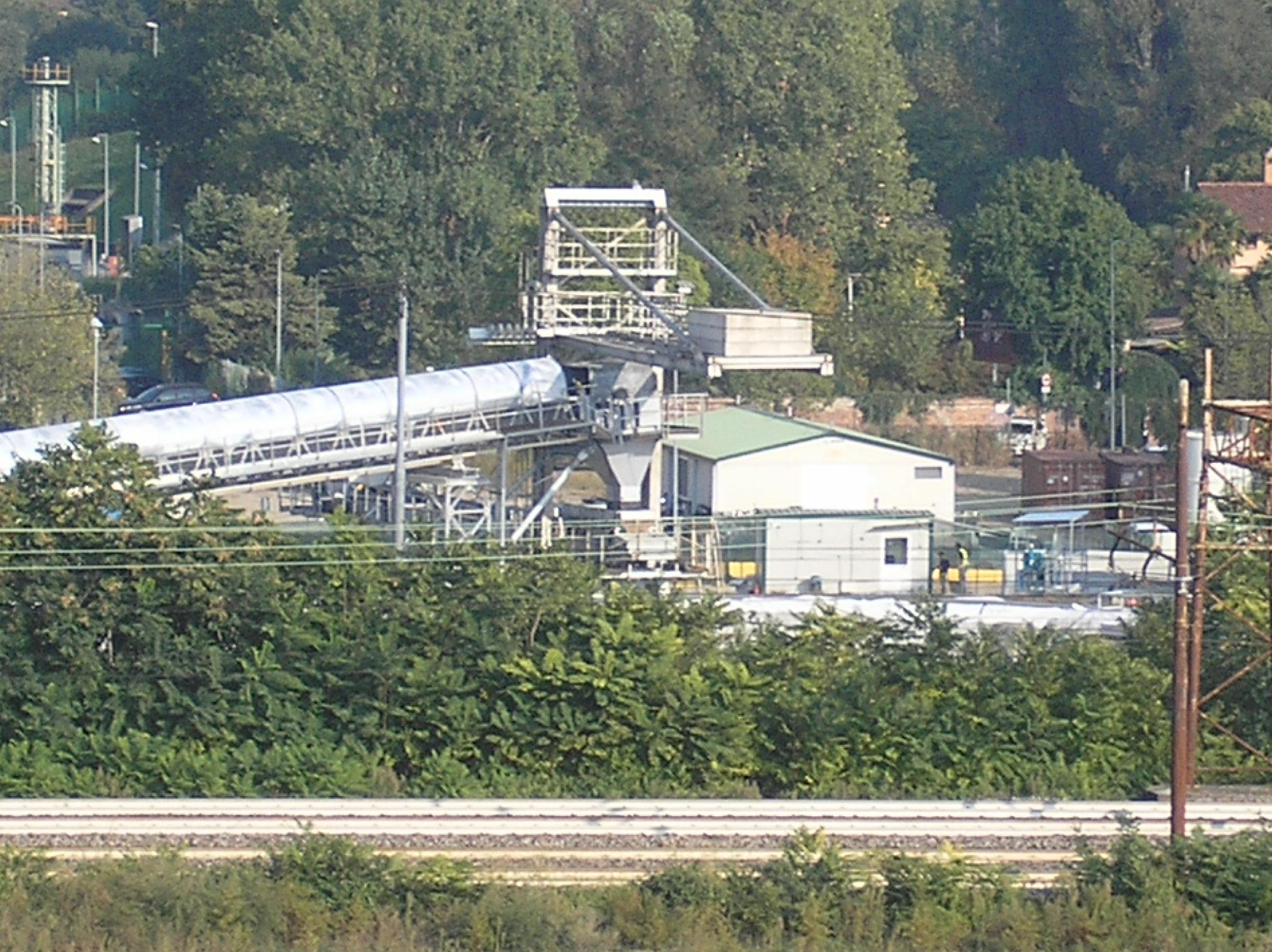

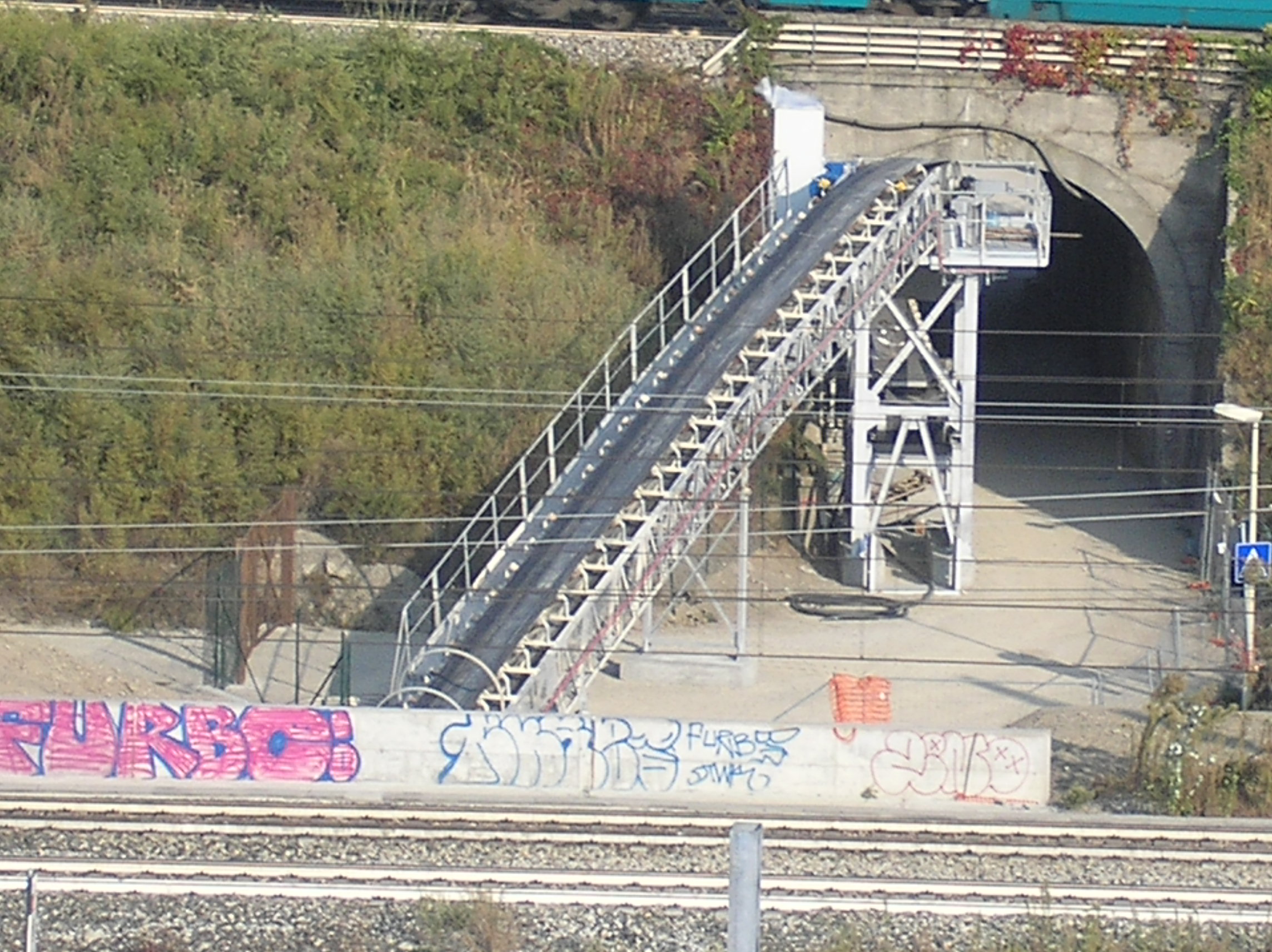

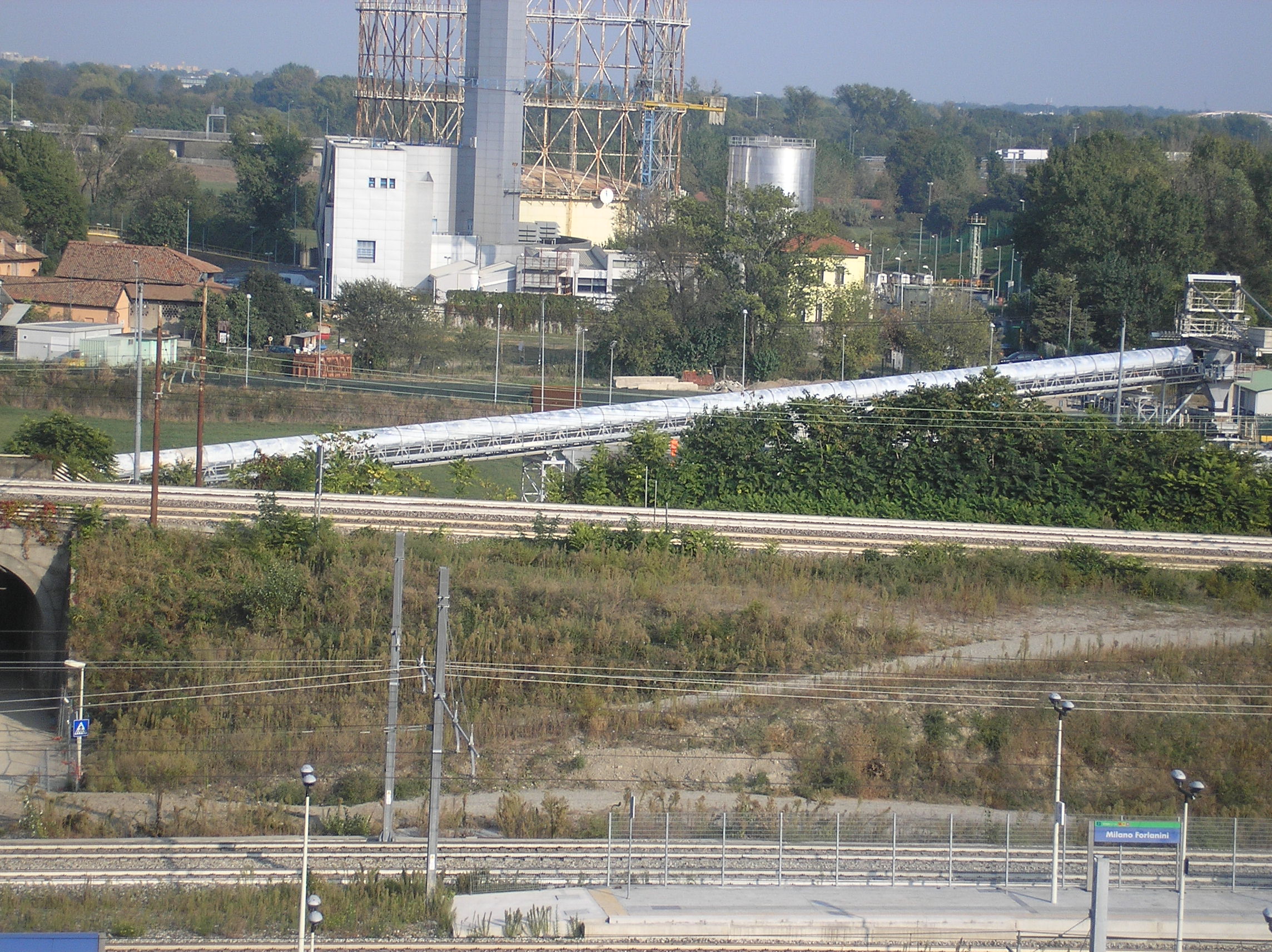

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Foto Marco Vergini:

Foto MM:

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?

Foto MM:

Foto MM:

Foto MM:

Ecco i punti per il monotiraggio dei palazzi in area di scavo:

Corso Europa:

via Cavallotti:

Manufatto Augusto:

Foto MM:

Foto MM:

Foto MM:

Anche in Solari sono arrivati i punti di controllo per la stabilità degli edifici.

VIDEO DEL CANTIERE DALL’ALTO EFFETTUATO CON DRONE: CLICCA QUI (Dal Corriere della Sera Milano)

Foto MM:

Il deposito
