PRONTO IL LIBRO SULLA METROPOLITANA

Dopo più di 10 anni dalla stesura dei primi testi, e da ben 20 anni da quanto ho iniziato a raccogliere informazioni su questo tema, sono riuscito finalmente a pubblicare un libro che coprisse in modo esauriente (dal ’800 ad oggi) molti aspetti di cui si era scritto poco e in modo frammentario. Si intitola La metropolitana milanese, evoluzione urbanistica e architettonica Con 254 pagine, 428 immagini (quasi tutte a colori), la storia della metropolitana di Milano è stata unificata in un unica monografia con un focus inedito: l’architettura. Oltre ad un primo capitolo sui progetto storici, sono trattate la Linea 1 rossa e la Linea 2 verde, la Linea 3 gialla, il Passante Ferroviario, la Linea 5 lilla e la costruenda Linea 4 blu. Con la completa descrizione delle architetture pensate per le metropolitane di Milano da Franco Albini, Franca Helgh, Marco Albini (che ha scritto anche la prefazione), Arrigo Arrighetti, Umberto Cappelli, Claudio Dini, Angelo Mangiarotti e la grafica di Bob Noorda. Un volume realizzato con il contributi iconografico e documentale di decine di archivi prubblici e privati (Albini, Noorda, Portaluppi, MM Spa, Metro4 Spa, ATM Spa, Biblioteche e Archivi civici di Milano) con il patrocinio della Fondazione Franco Albini e dell’Associazione Culturale QUATTRO.

In più, a breve, visto che inserire proprio tutto il materiale ritrovato nel volume avrebbe richiesto la realizzazione di una piccola enciclopedia, pubblicherò su questo blog alcuni capitoli aggiuntivi.

Per acquistarlo ad un prezzo speciale potete contattarmi direttamente all’email: metroricerche@yahoo.it





Twitter @MetroxMilano

MetroxMilano su Facebook

SITO UFFICIALE

PETIZIONE PER IL COLLEGAMENTO M4-M3:

FIRMATE ORA!

ATTENZIONE! Ricordo a tutti i lettori che continua la campagna lanciata dall’Associazione MetroxMilano a favore del collegamento pedonale diretto tra M4 e M3 (clicca qui per maggiori informazioni), ricordatevi di firmare la petizione. E’ vero che il Comune ha annunciato che il collegamento verrà fatto, ma per adesso siamo solo allo studio di fattibilità, quindi molto lontani perfino dalla finanzabilità dell’opera (al di là delle promesse fatte). Ricordiamo che il CIPE ha impiegato molti mesi solo per approvare la variante Tricolore che era a costo zero! Pertanto vi invito a firmare e far firmare questa petizione che si è bloccata, inutilmente, subito dopo quello che, per ora, è solo un annuncio.

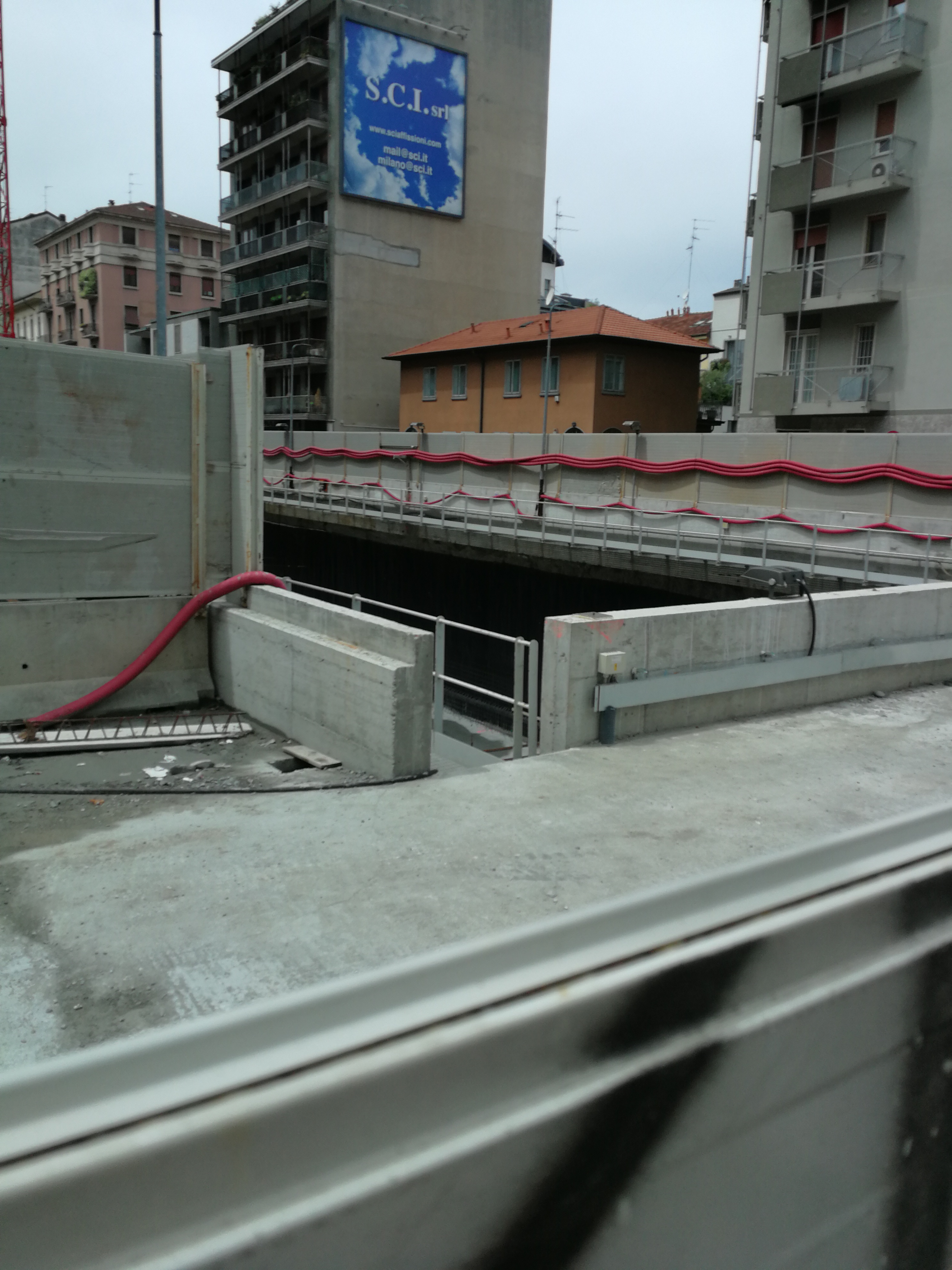

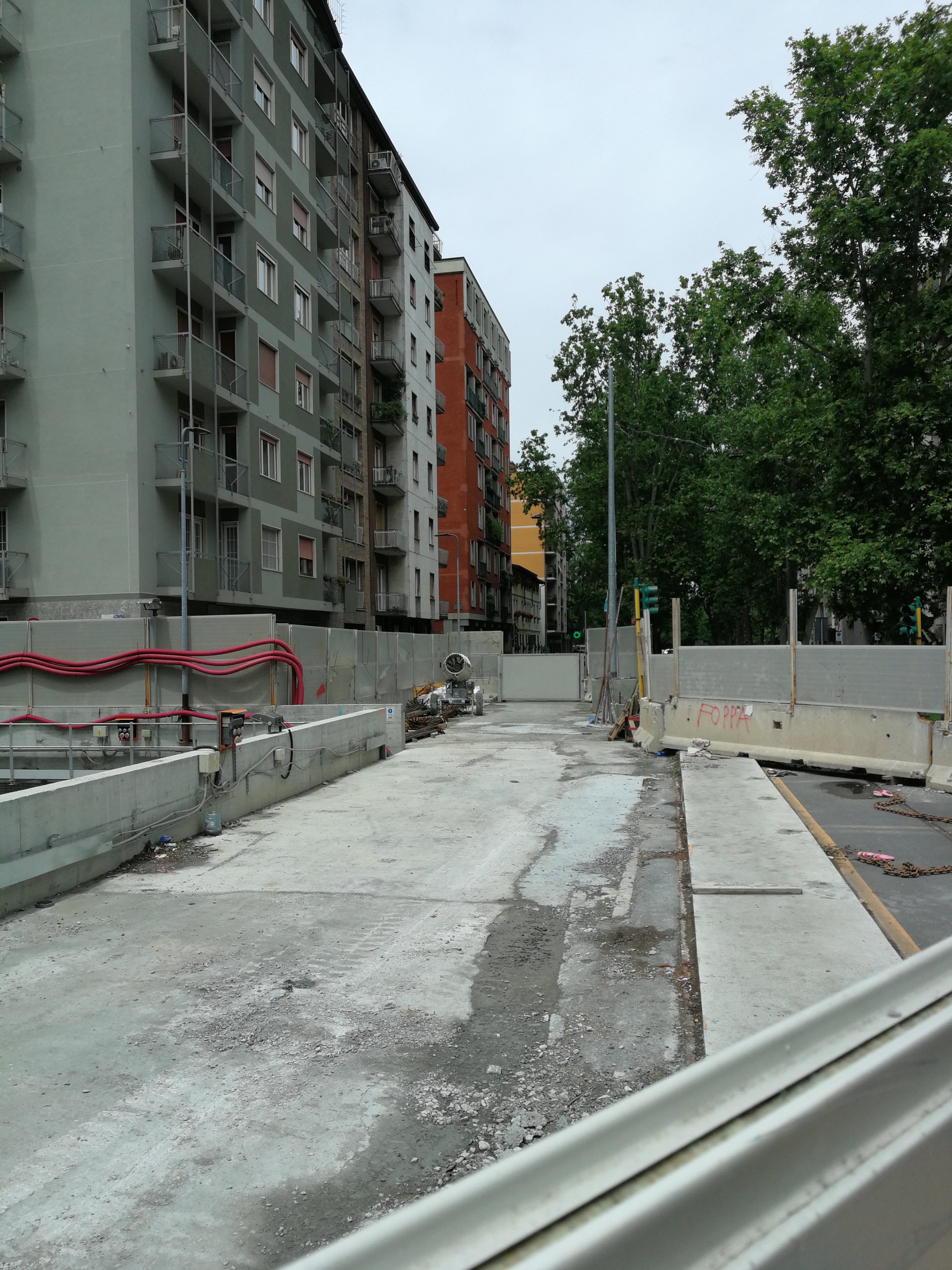

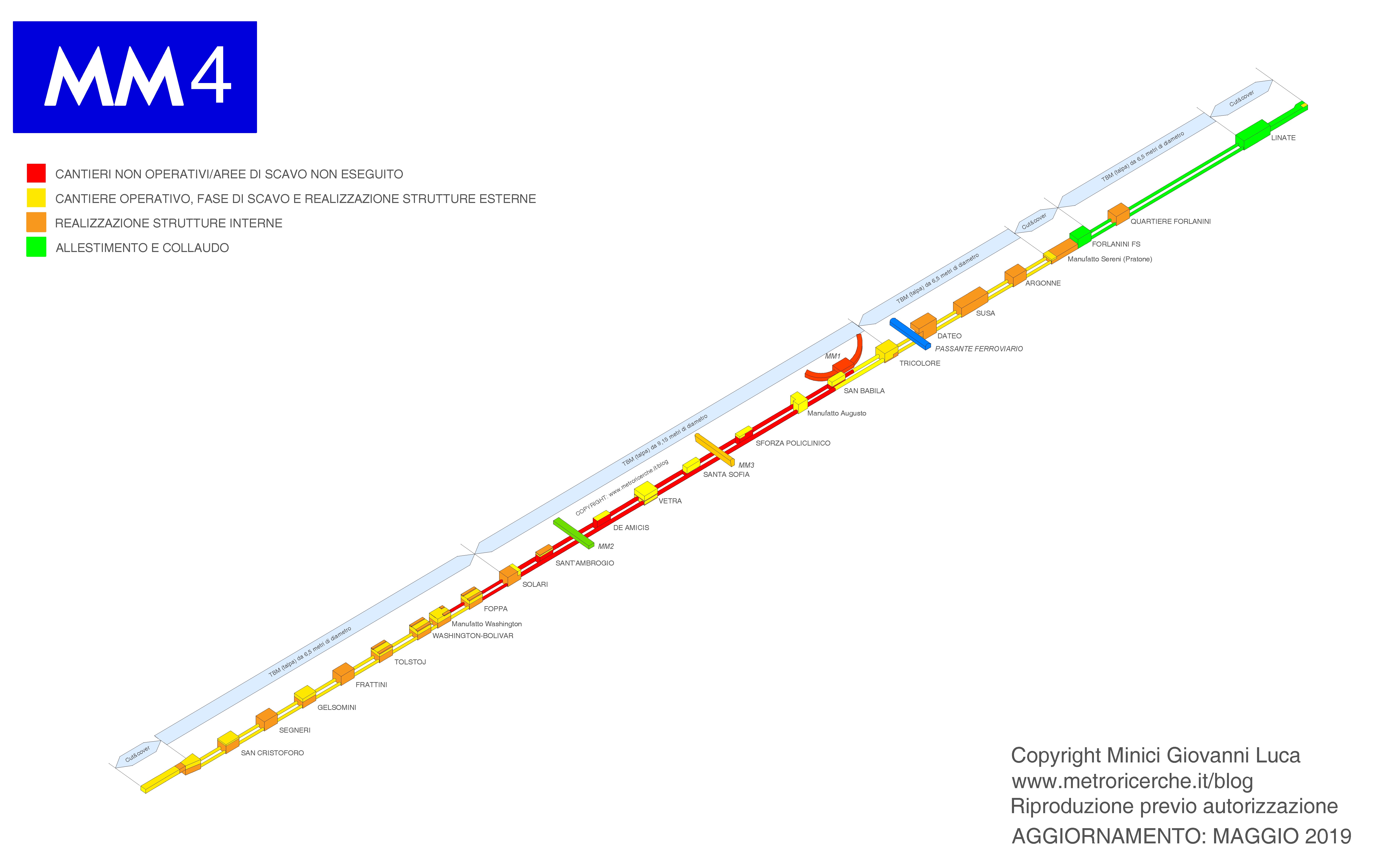

AVANZAMENTO COMPLESSIVO:

47,3% al 28/02/2019

Stato dei cantieri relativo alle sole stazioni:

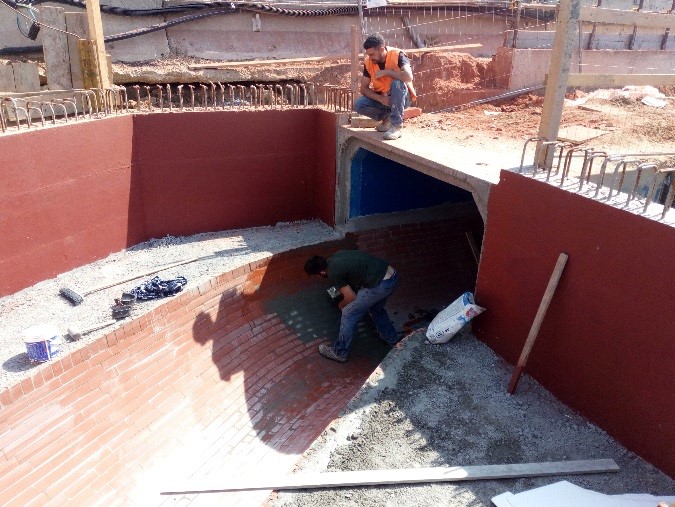

SAN CRISTOFORO Dal 15 marzo 2016 IN CORSO: realizzazione strutture e uscite

SEGNERI Dal 17 marzo 2015 IN CORSO: realizzazione strutture

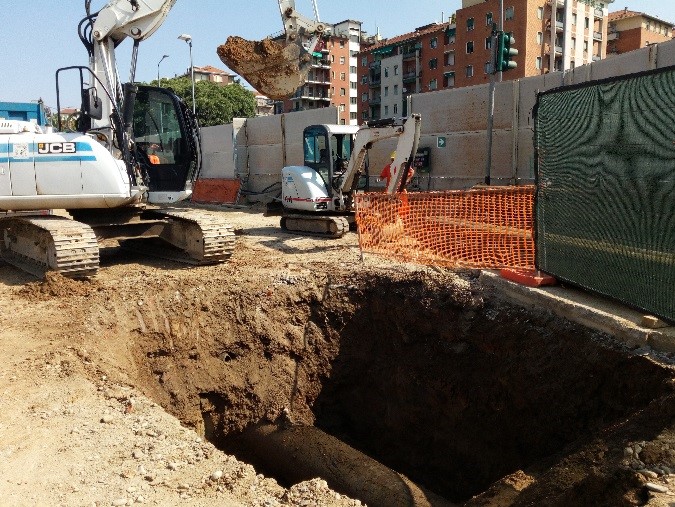

GELSOMINI Dall’11 giugno 2015 IN CORSO: realizzazione strutture e uscite

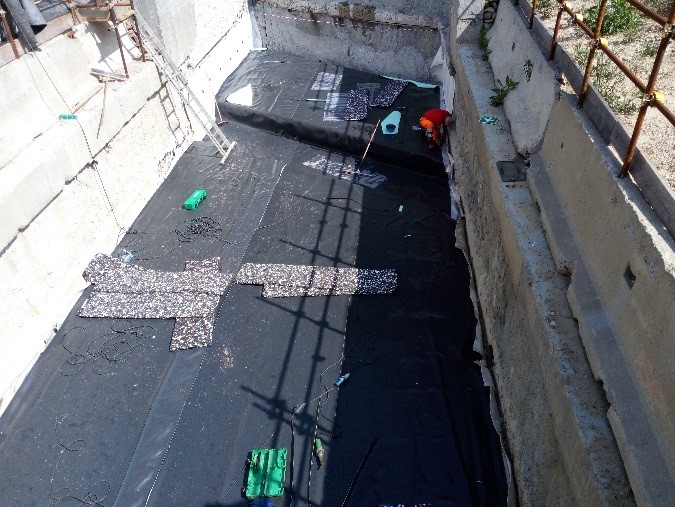

FRATTINI Dal 26 febbraio 2015 IN CORSO: realizzazione uscite e allestimento

TOLSTOJ Da maggi0 2015 IN CORSO: realizzazione strutture

WASHINGTON-BOLIVAR Da 31 agosto 2015 IN CORSO: realizzazione strutture

FOPPA Dal 2 settembre 2015 IN CORSO: realizzazione strutture

SOLARI Dal 27 agosto 2015 IN CORSO: realizzazione strutture

SANT’AMBROGIO Dal 22 febbraio 2016 IN CORSO: realizzazione strutture copertura

DE AMICIS Dal 22 febbraio 2016 IN CORSO: realizzazione pareti stazione e consolidamento fondo

VETRA Dal 22 febbraio 2016: IN CORSO: realizzazione strutture

SANTA SOFIA Dal 19 febbraio 2016 IN CORSO: scavo e realizzazione strutture

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 IN CORSO: scavo e consolidamento fondo

SAN BABILA Dal 18 dicembre 2015 IN CORSO: scavo e consolidamento fondo

TRICOLORE Dal 5 agosto 2015 IN CORSO: realizzazione strutture

DATEO Dal 23 gennaio 2015 IN CORSO: realizzazione strutture

SUSA Dal 05 febbraio 2015 IN CORSO: realizzazione uscite

ARGONNE Dal 02 febbario 2015 IN CORSO: realizzazione uscite

FORLANINI FS Dal? IN CORSO: allestimento

FORLANINI QUARTIERE Dal? IN CORSO: realizzazione uscite e allestimento

LINATE AEROPORTO Dal 28 maggio 2012 IN CORSO: realizzazione uscite, allestimento e sistemazioni superficiali

FASI REALIZZATIVE:

1)rimozione arredi e alberi

2)spostamento sottoservizi e formazione cantiere definitivo

3)realizzazione pareti perimetrali e consolidamento fondo

4)scavo e posa tiranti

5)realizzazione strutture

6)realizzazione uscite

7) installazione impianti e binari

8)sistemazione superficiali e allestimento stazioni

Le talpe solitamente attraversano le stazioni durante la fase 6. I collaudi avvengono durante la fase 8.

BOB = Bonifica da Ordigni Bellici della seconda guerra mondiale.

AGGIORNAMENTO DATE DI APERTURA/CRONOPROGRAMMA (GIUGNO 2018)

SAN CRISTOFORO Dal 15 marzo 2016 al 31 luglio 2023 (era 30 aprile 2022)

SEGNERI Dal 17 marzo 2015 al 31 luglio 2023 (era 30 aprile 2022)

GELSOMINI Dall’11 giugno 2015 al 31 luglio 2023 (era 30 aprile 2022)

FRATTINI Dal 26 febbraio 2015 al 31 luglio 2023 (era 30 aprile 2022)

TOLSTOJ Da maggi0 2015 al 31 luglio 2023 (era 30 aprile 2022)

WASHINGTON-BOLIVAR Da 31 agosto 2015 al 31 luglio 2023 (era 30 aprile 2022)

FOPPA Dal 2 settembre 2015 al 31 luglio 2023 (era 30 aprile 2022)

SOLARI Dal 27 agosto 2015 al 31 luglio 2023 (era 30 aprile 2022)

SANT’AMBROGIO Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

DE AMICIS Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

VETRA Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

SANTA SOFIA Dal 19 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 al 31 luglio 2023 (era 30 aprile 2022)

SAN BABILA Dal 18 dicembre 2015 a dicembre 2022 (era 30 aprile 2022)

TRICOLORE Dal 5 agosto 2015 a dicembre 2022 (era 30 aprile 2022)

DATEO Dal 23 gennaio 2015 a giugno 2022 (era 30 aprile 2022)

SUSA Dal 05 febbraio 2015 a giugno 2022 (era 30 aprile 2022)

ARGONNE Dal 02 febbario 2015 a giugno 2022 (era 30 aprile 2022)

FORLANINI FS Dal? al 31 gennaio 2021 (era 30 aprile 2022)

FORLANINI QUARTIERE Dal? al 31 gennaio 2021 (era 30 aprile 2022)

LINATE AEROPORTO Dal 28 maggio 2012 al 31 gennaio 2021 (era 30 aprile 2022)

TRATTA EXPO

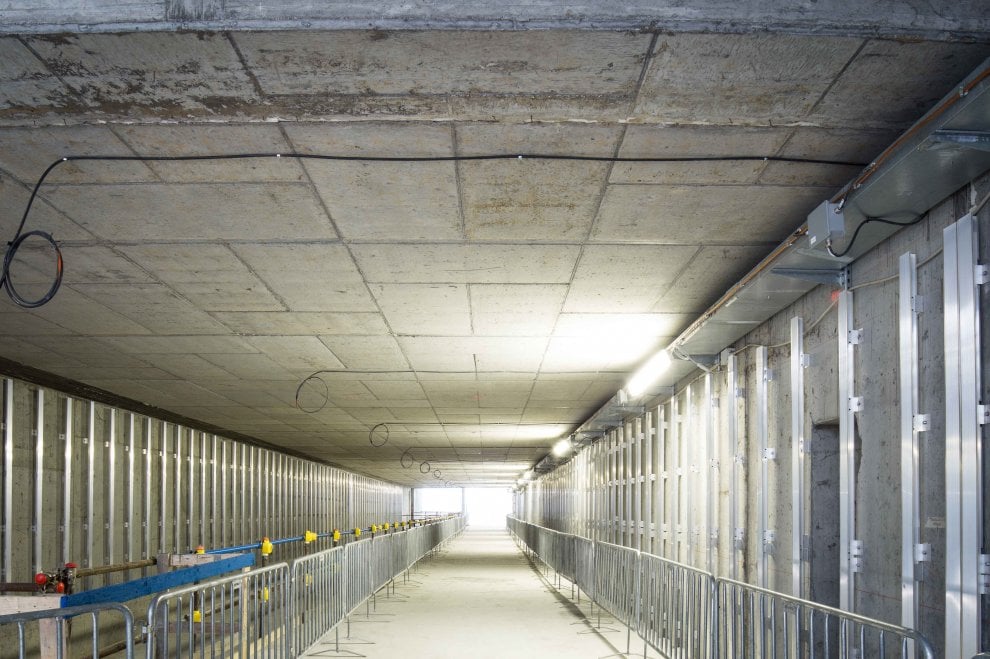

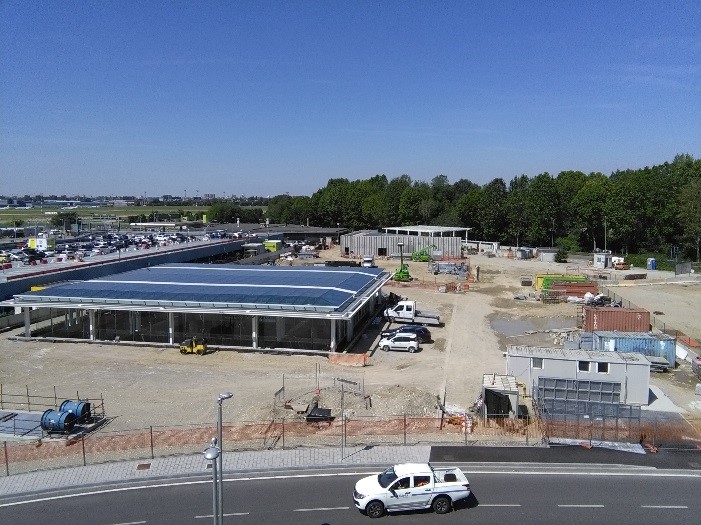

LINATE: terminato il rivestimento esterno della copertura della stazione, sta proseguendo il montaggio delle carpenterie metalliche dell’uscita lato Milano. Sono iniziati i lavori di allestimento della stazione con il montaggio delle porte di banchina e delle carpenterie metalliche che reggerrano le pannellature lungo le pareti. Questo sembra un ritorno alle innovazioni della Linea 1 nel 1964, un buon segno? Tanto scalpore hanno suscitato i 13 lucernari posti sulla prima curva del corridoio che porta all’aeroporto. In realtà i fori sono ben visibli da almeno un anno. Proseguono i lavori nell’area interna all’aeroporto che chiuderà dal 27 luglio fino a fine ottobre per questa e molte altre opere di rinnovamento.

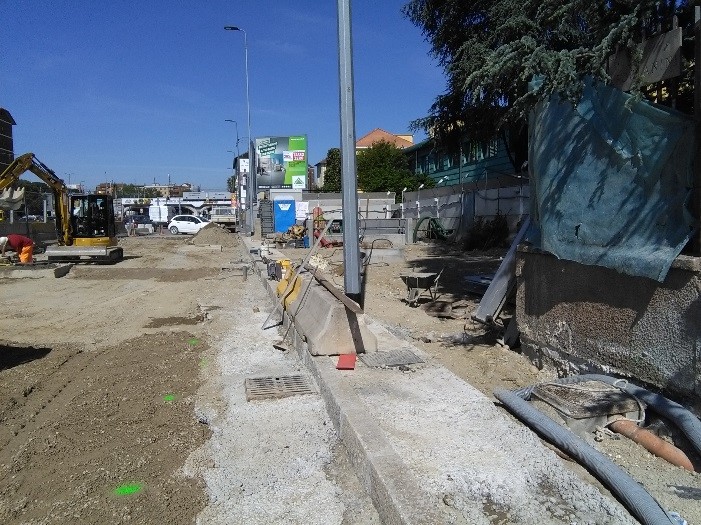

FORLANINI QUARTIERE: terminata la costruzione delle strutture della scala sud è già stato terminato il ripristino dell’arredo urbano pre-cantiere. Nel mentre prosegue il ripristino del marciapiede e della carreggiata anche sul lato nord.

FORLANINI FS: è iniziata l’installazione degli impianti e l’allestimento interno. Nel manufatto Sereni (“Pratone”) prosegue l’attività di supporto delle “talpe” che dovranno scavare la tratta centrale.

TRATTA EST

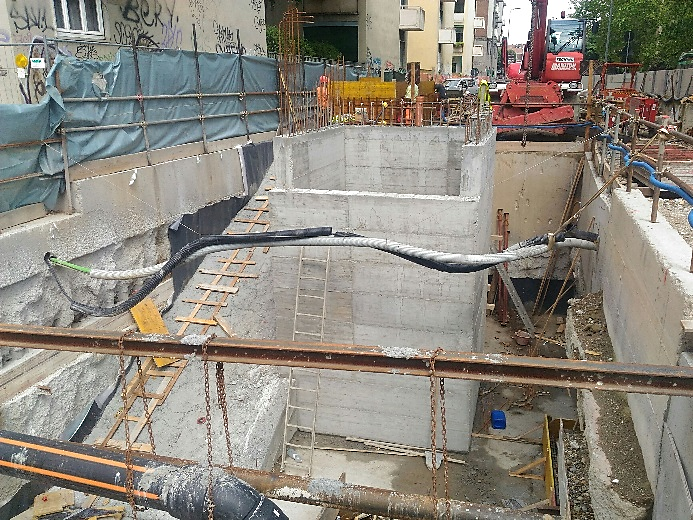

ARGONNE: continua la realizzazione delle strutture delle uscite sul marciapiede nord di viale Argonne. E’ in corso l’allestimento di parte del parterre in vista di una prossima parziale riapertura al pubblico.

SUSA: sono state completate le strutture del manufatto “Argonnne” e della stazione. Continua la realizzazione delle strutture dei blocchi di uscite lungo i marciapiedi laterali di viale Argonne.

DATEO: è stata completata la realizzazione di tutte le strutture del mezzanino e delle uscite. Prosegue la realizzazione del corridoio che porterà al passante. Le aree completate sono già state ricoperte di terra.

TRICOLORE: terminati i lavori di consolidamento aggiuntivi, le due talpe sono passate sotto il cavo Redefossi e stanno ora viaggiando verso San Babila e, probabilmente la prima delle due l’ha già superata. Nel vano stazione procedono solo le attività di supporto alle due talpe.

TRATTA CENTRALE

SAN BABILA: completata la realizzazione delle pareti di stazione e i consolidamenti si procedere ora con una seconda fase di scavo.

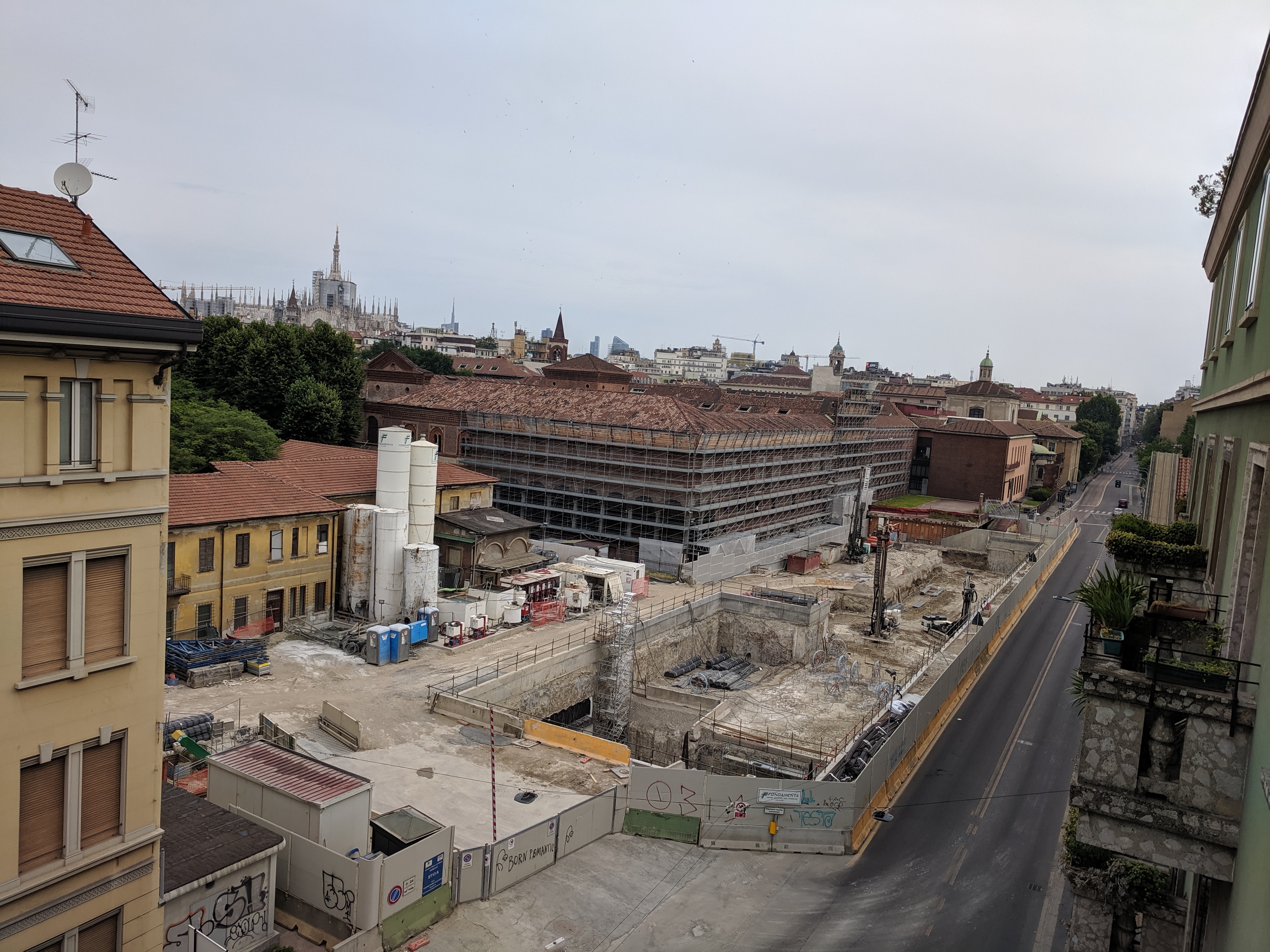

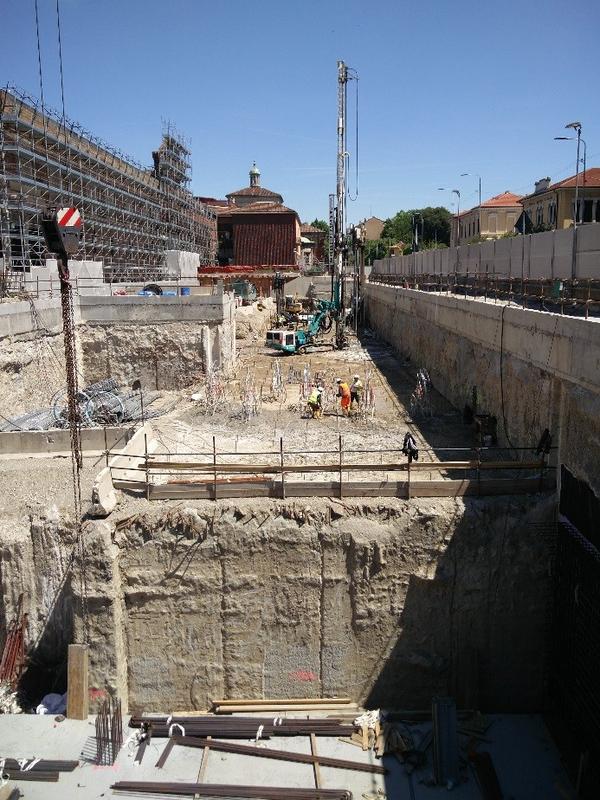

SFORZA POLICLINICO: è iniziato lo scavo della metà sud della stazione, mentre prosegue il consolidamento per il resto dell’area.

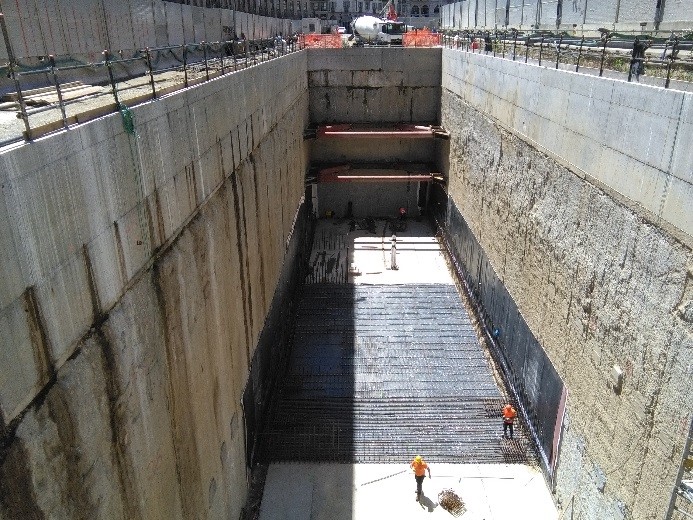

SANTA SOFIA: prosegue la fase di scavo e la realizzazione di una prima soletta intermedia che ha anche la funzione di mantenere le pareti di scavo. Si tratta del metodo “top-down”, ovvero dall’alto al basso; un’evoluzione del “metodo Milano”.

VETRA: prosegue la realizzazione delle strutture interne con il getto del solettone di fondo.

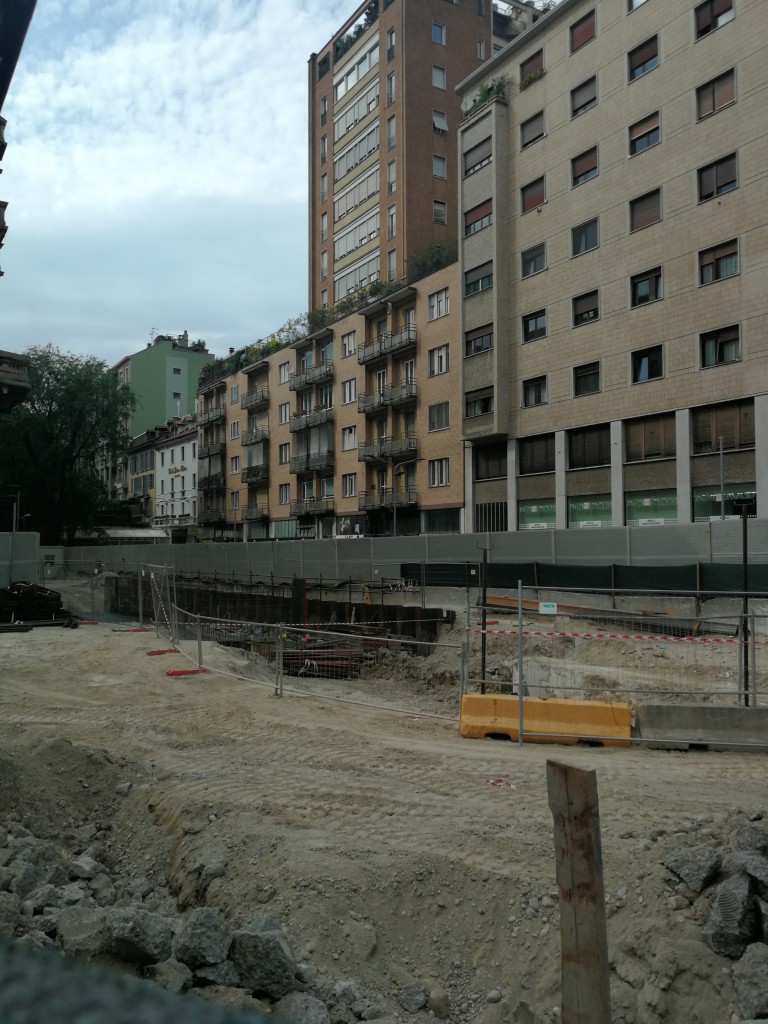

DE AMICIS: terminata la fase di spostamento sottoservizi è iniziata la realizzate le pareti della stazione e una prima fase di scavo.

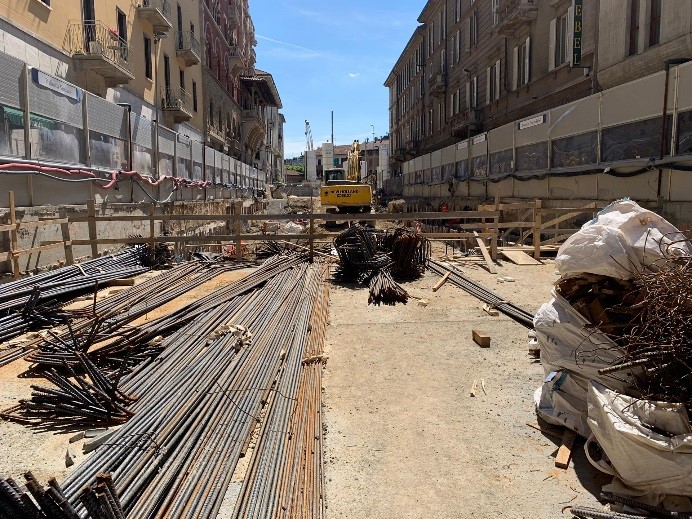

SANT’AMBROGIO: completa la soletta su via Carducci, sono ora in realizzazione le solette di copertura in via San Vittore, lato est; infatti verrà prima realizzata la copertura della stazione e poi verra rimossa la terra e verranno realizzate le strutture interne. Nell’area davanti all’ingresso del Museo della Scienza, procedono le indagini archeologiche, mentre sono terminate quelle davanti all’ingresso della Basilica ed è subito iniziata la realizzazione delle corree di guida per la realizzazione della pareti del pozzo.  In queste due aree verrano realizzati due pozzi che serviranno alla manutenzione delle talpe le quali, non passando in uno normale vano aperto, necessitano comunque di uno spazio dover poter fare manutenzione all’aperto.

TRATTA OVEST

SOLARI: prosegue la realizzazione delle strutture interne.

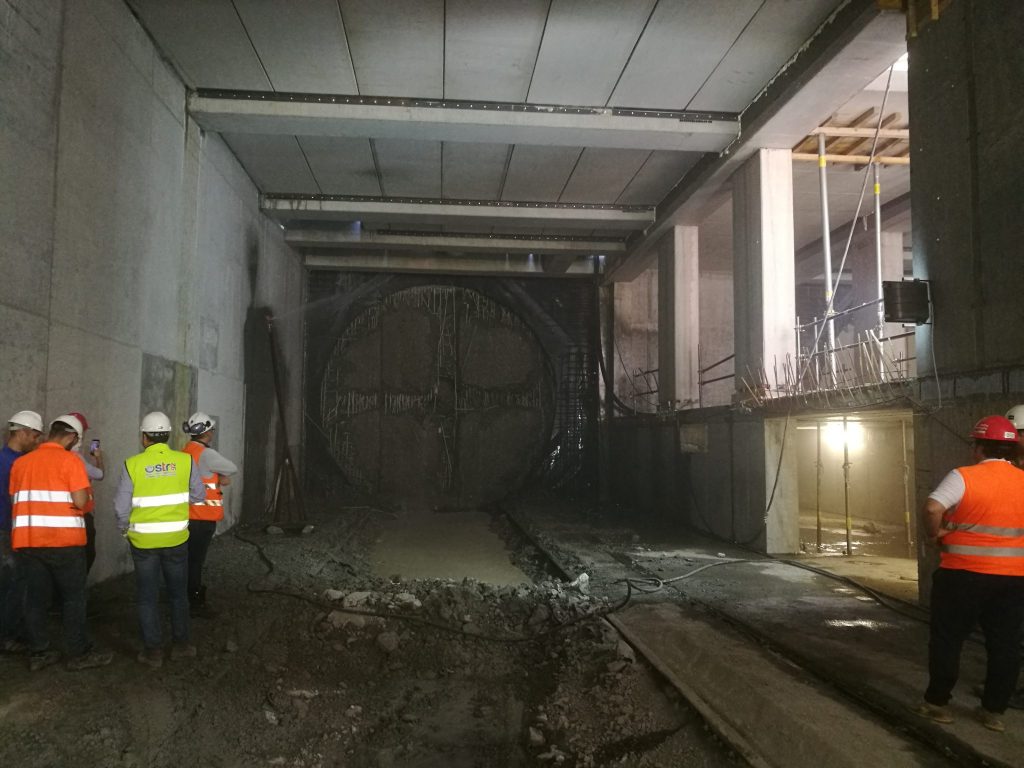

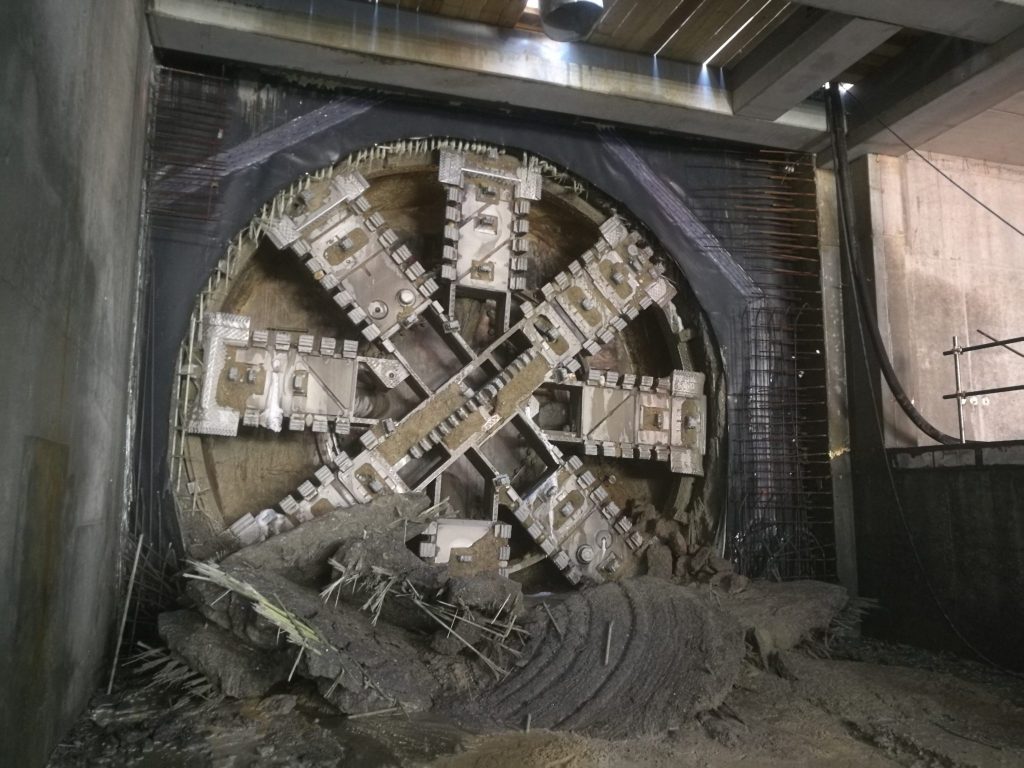

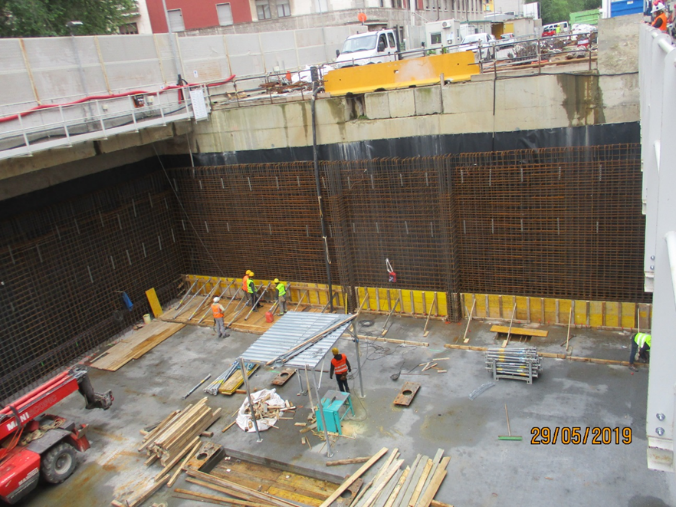

FOPPA: prosegue la realizzazione delle strutture interne. La prima talpa ha raggiunto il vano stazione. La seconda dovrebbe seguirla a breve.

WASHINGTON-BOLIVAR: prosegue la realizzazione delle strutture interne.

TOLSTOJ: prosegue la realizzazione delle strutture interne.

FRATTINI: le strutture sono ormai completate. E’ in corso la realizzazione delle uscite e la realizzazione delle partizioni interne al vano stazione.

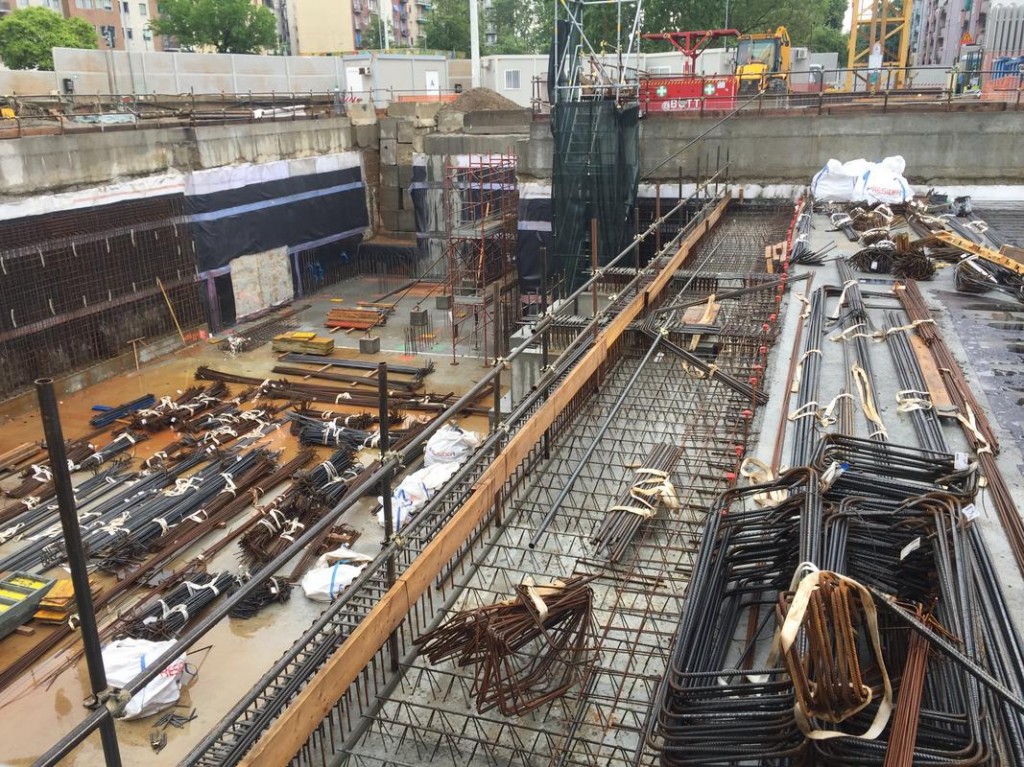

GELSOMINI: prosegue la realizzazione delle strutture e di parte delle uscite.

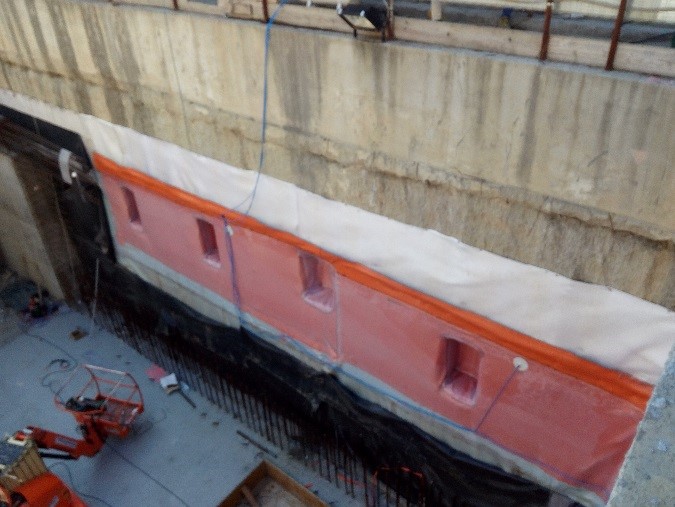

SEGNERI: prosegue la realizzazione delle strutture interne ormai arrivate alla soletta di copertura.

SAN CRISTOFORO: procede rapidamente la realizzazione delle strutture. Al momento si sta realizzando un manufatto a sezione rettangolare che conterrà il sottopasso pedonale di collegamento tra la metropolitana 4, le banchine ferroviarie e piazza Tirana. Una volta completato, il manufatto verrà letteralmente spinto nella sua posizione definitiva.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

Finalmente inizia a girare una foto dell’allestimento di prova della Metro 4. Certamente meglio della Metro5 “lilla”, ma non è certo una cosa difficile da fare. Quello che si nota è l’assenza di una ricerca specifica. In pratica si è andati sull’”usato sicuro” di matrice “nordica” (vedi Copenhagen), come era previsto proprio per la M5. Sulla segnaletica bene la striscia continua; ignorate i caratteri scelti perchè si useranno quelli standard delle altre linee, ovvero la rivisitazione del carattere “Noorda” a sua volta derviazione dell’Helvetica.

Ma visto quello che si fa oggi (vedi link sotto), sopratutto in tema di materiali, visto che le strutture e i volumo sono già definiti, la capitale mondiale del design si può fermare a questo?

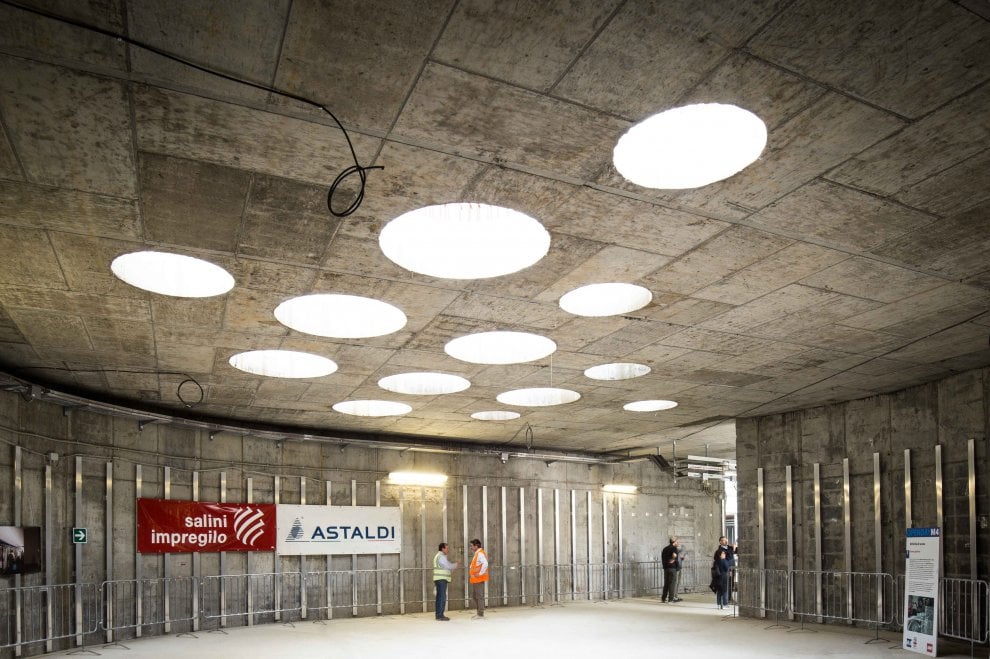

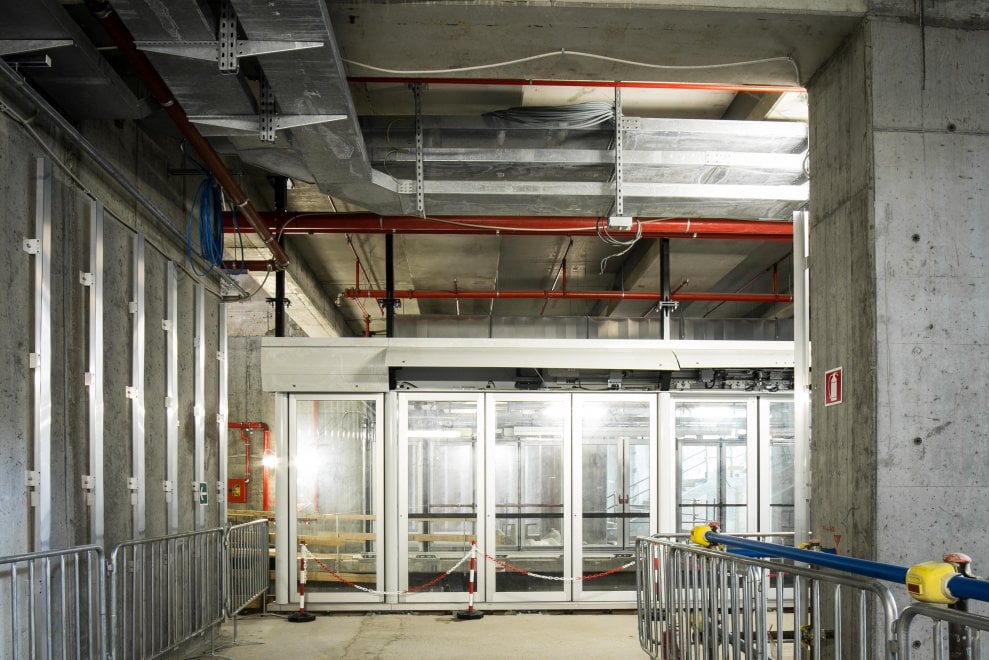

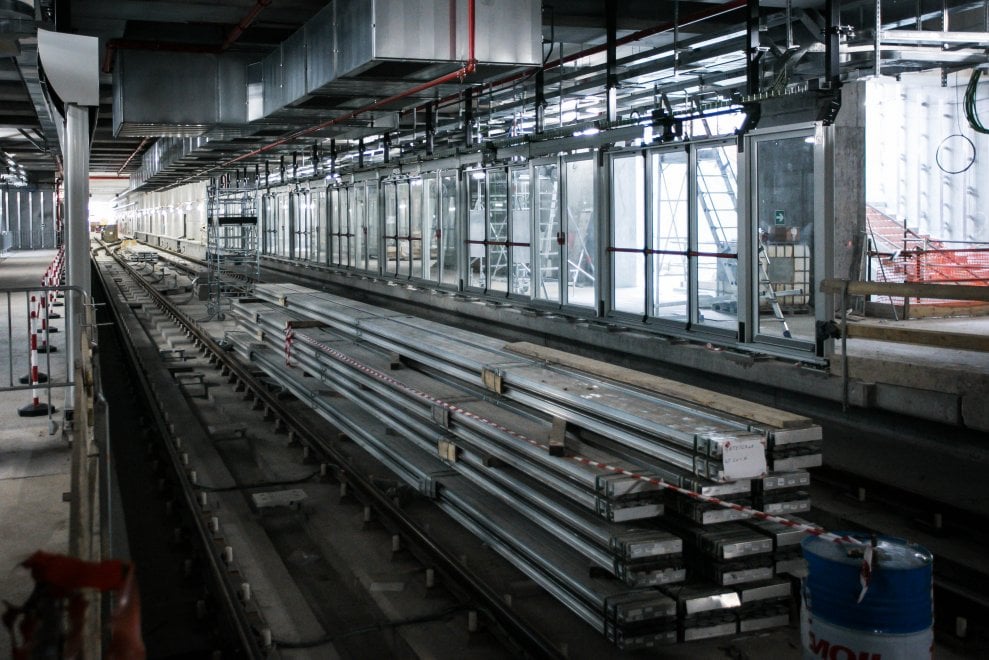

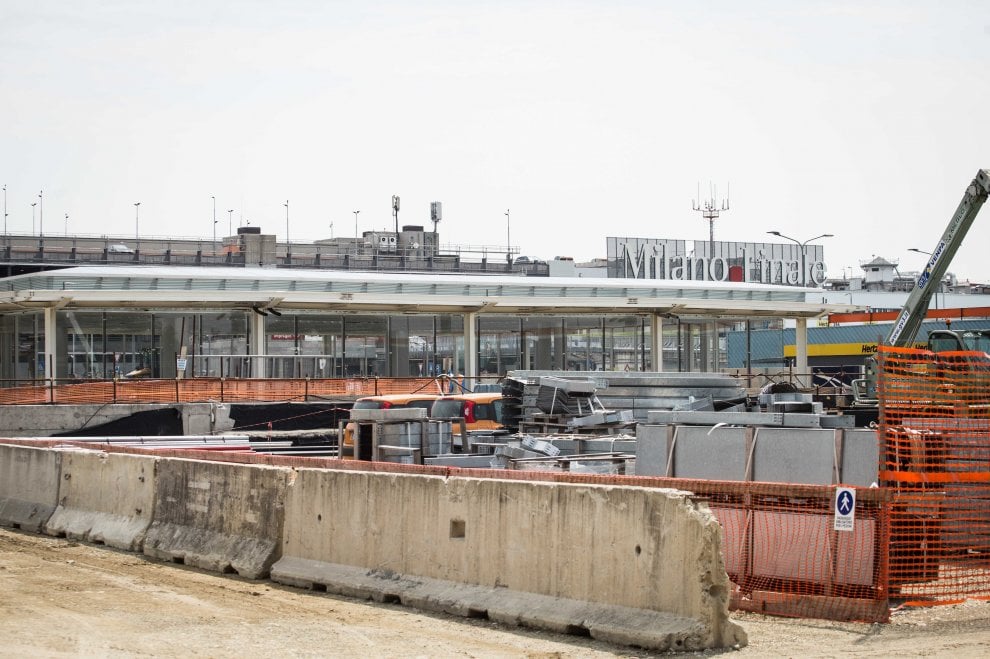

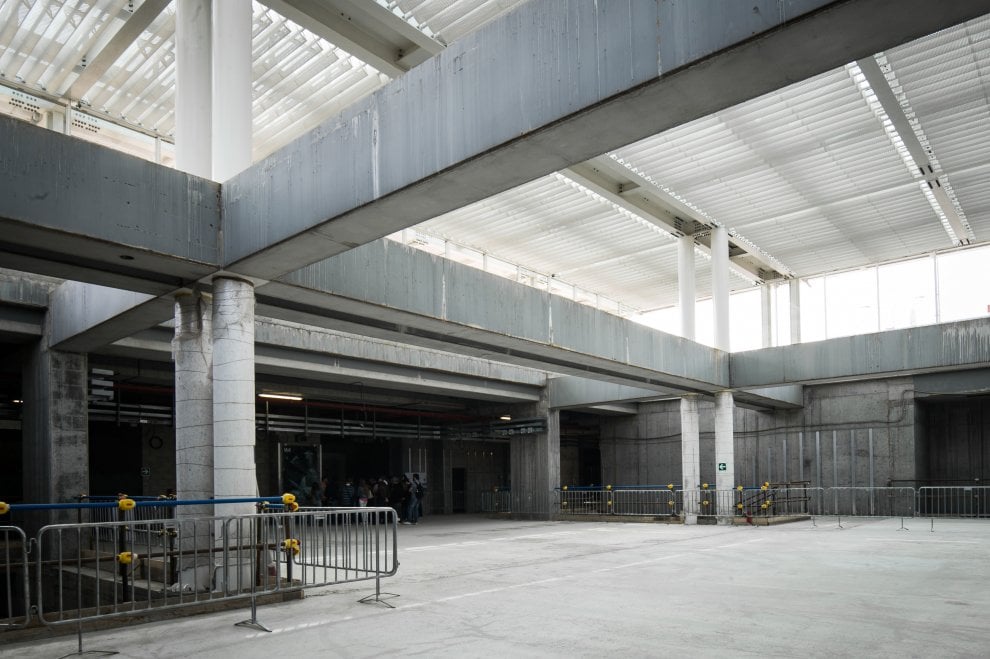

Foto Repubblica.it, Open Day 25 maggio 2019:

ù

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?

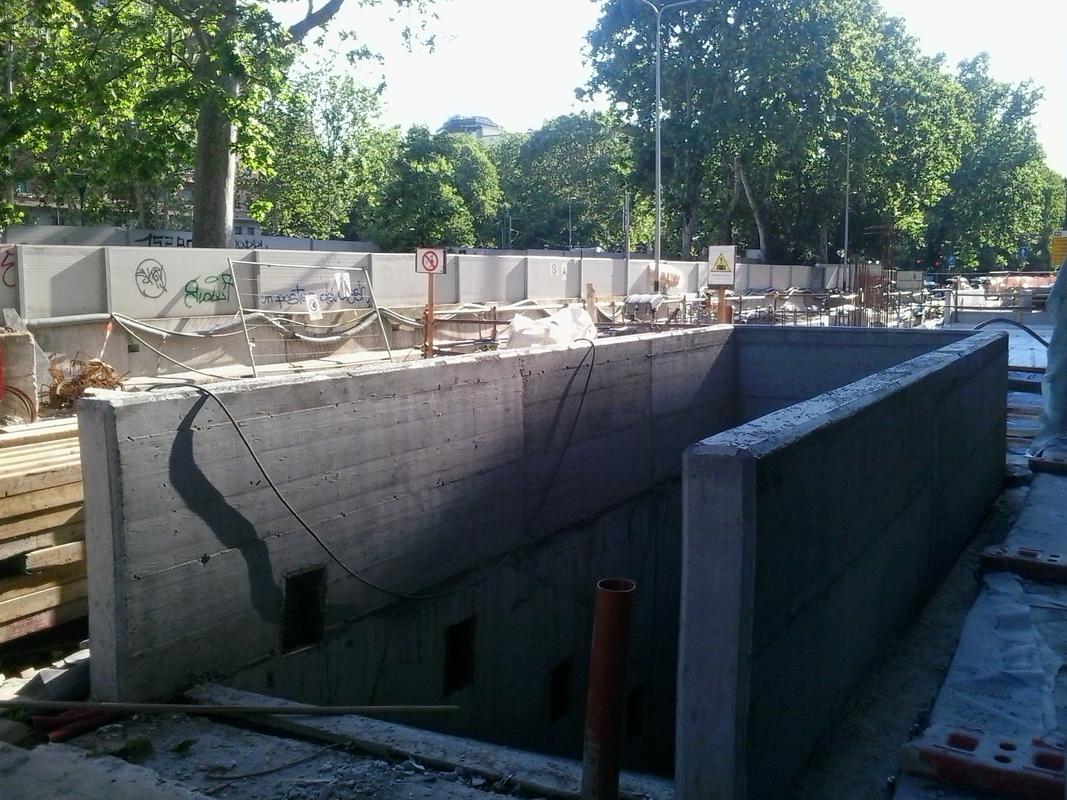

Foto SurJector:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Ecco i punti per il monotiraggio dei palazzi in area di scavo:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Fase attuale:

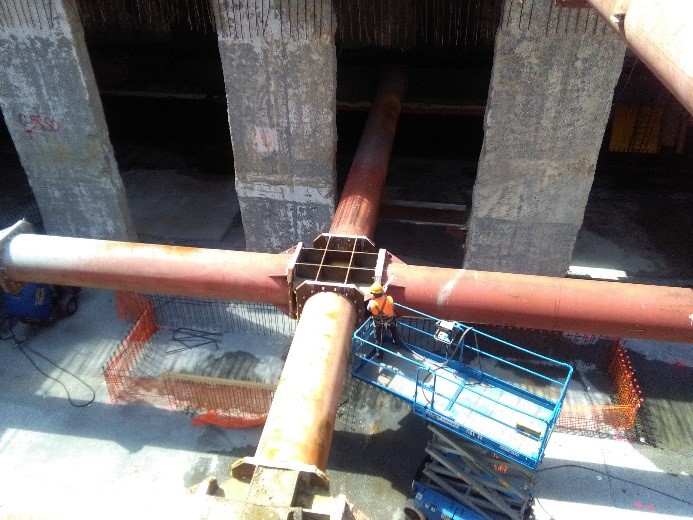

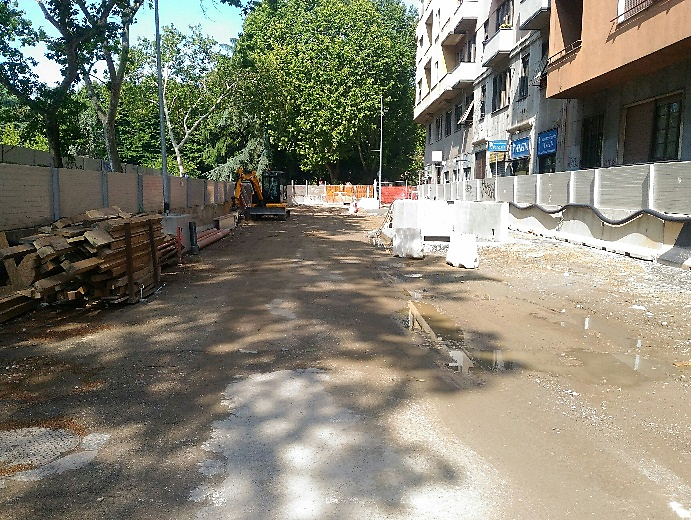

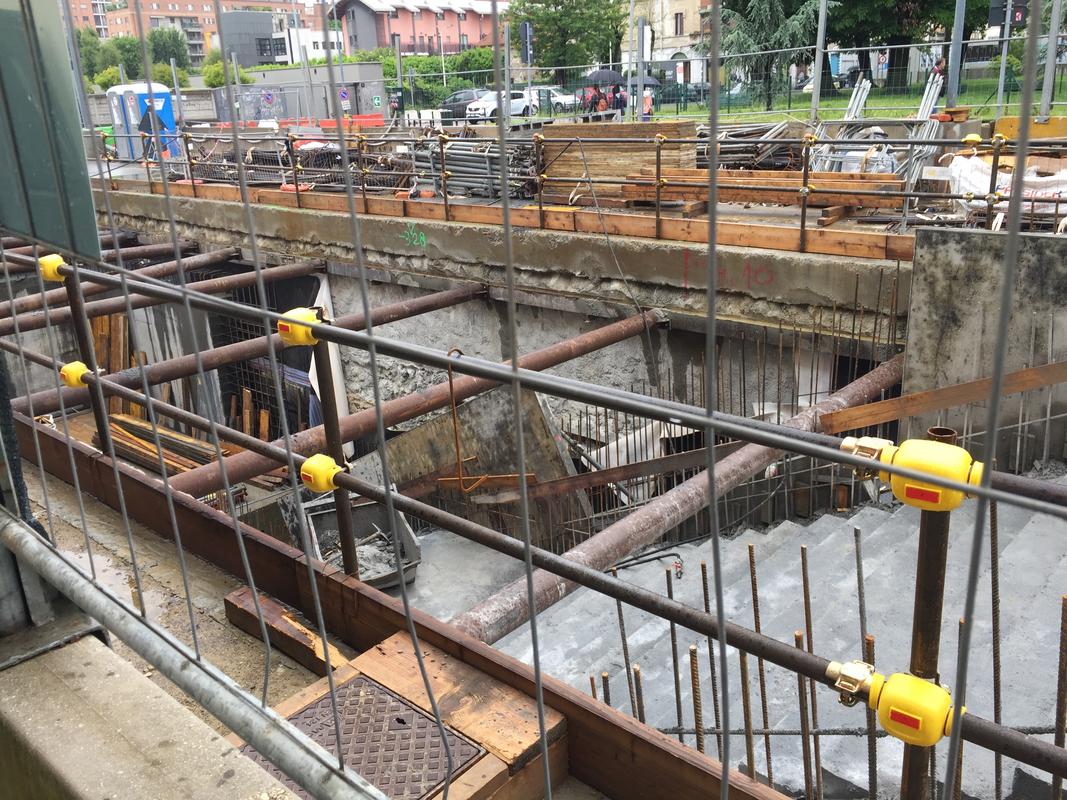

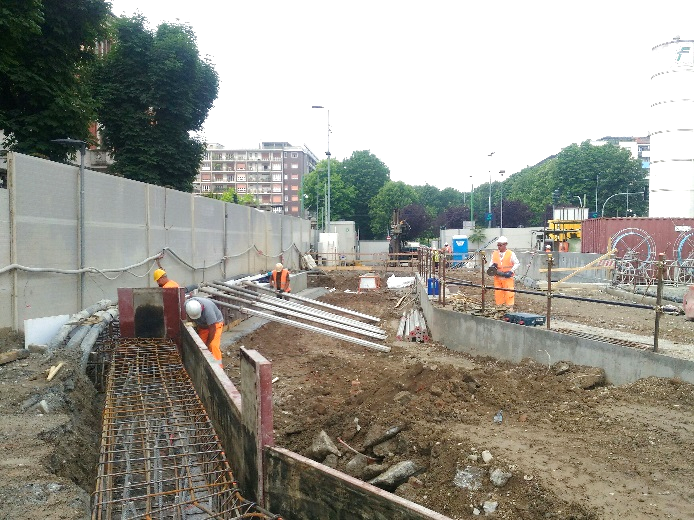

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

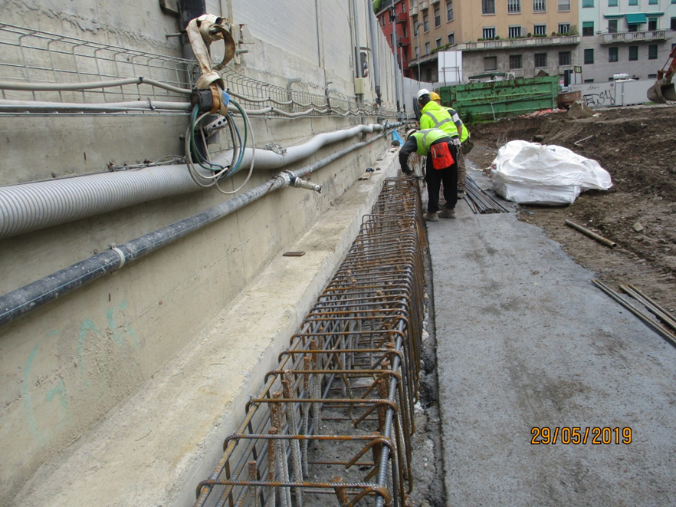

Anche in Solari sono arrivati i punti di controllo per la stabilità degli edifici.

Foto MM:

Foto da Google Earth:

Prossima fase: giugno 2018

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:



Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:



Foto da Google Earth:

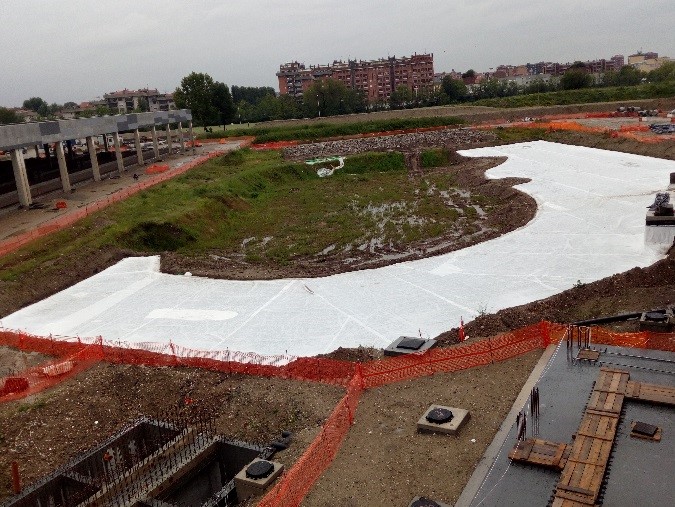

Il deposito:

Foto MM:

Foto da Google Earth:











© 2019 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o

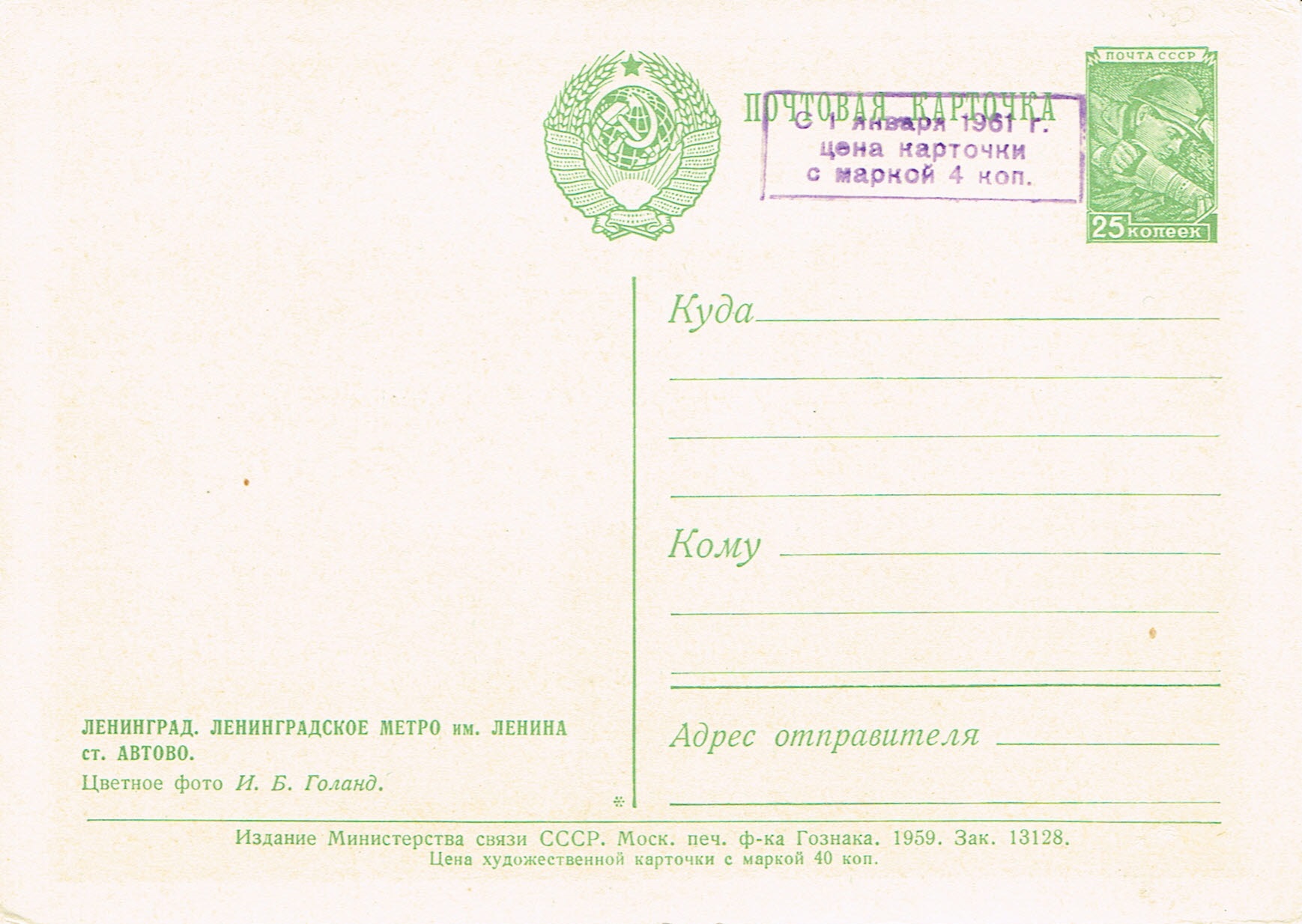

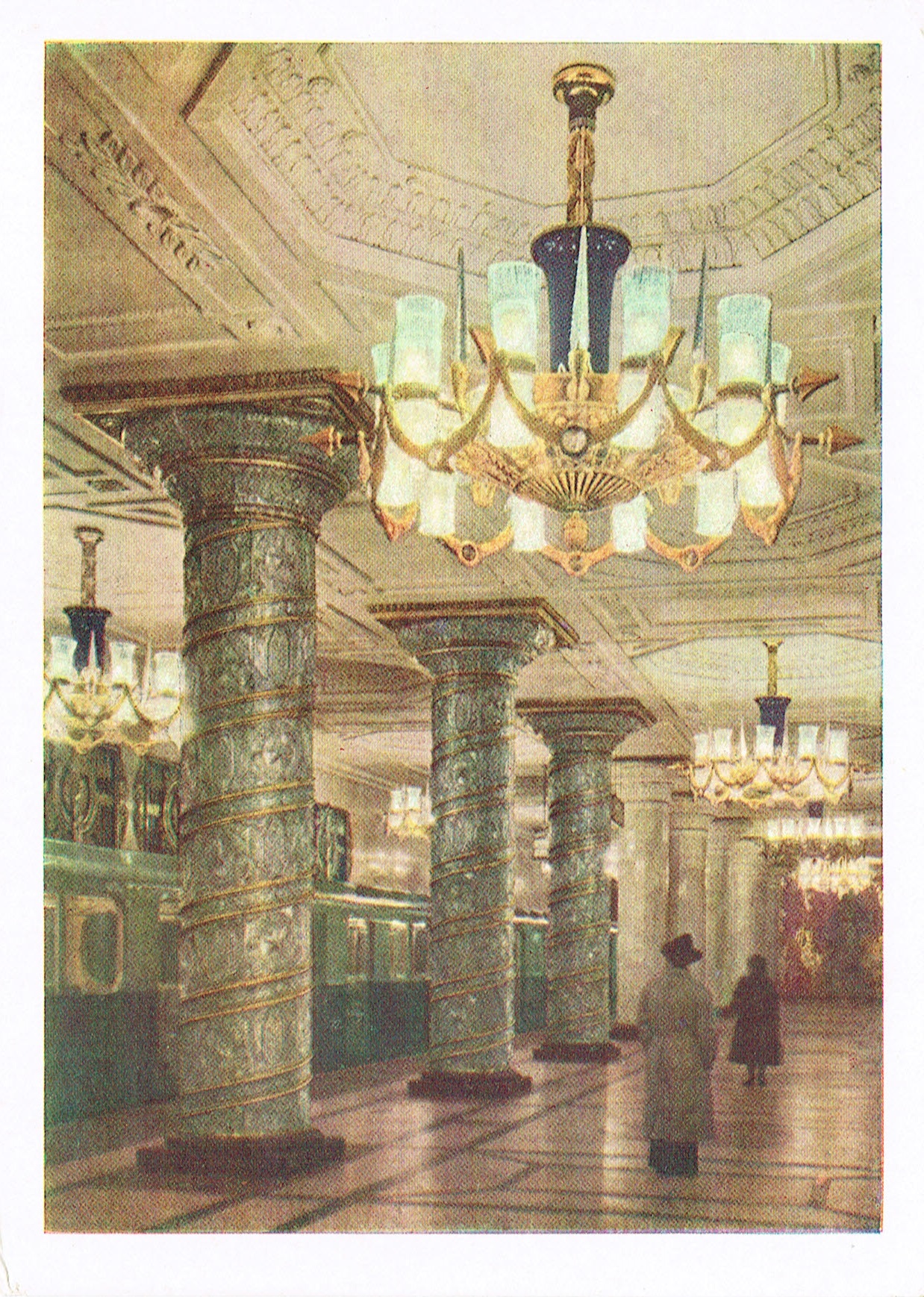

Quello che vi presento oggi è un “intero postale” emesso dalle poste dell’URSS nel 1959 e raffigurante il piano banchine della stazione Avtovo (ABTOBO) della linea 1 della Metropolitana di San Pietroburgo. Prima di tutto una piccola digressione, un intero postale è un oggetto utile alla spedizione su cui è stato già pagato anche il costo del trasporto. In pratica con la cartolina si compra anche il francobollo che invece di essere incollato in un secondo momento, è già stampato su di essa.  Può essere una cartolina, una busta, un modulo, ma anche (più di recente) delle intere scatole. Detto questo l’intero postale raffigura quella che forse è la più celebre e senza dubbio la più particolare delle stazioni di San Pietroburgo, realizzata nel 1955 su progetto degli architetti Yevgeny Levinson (1894-1968, ucraino) e A.A. Grishka e dell’ingegner S. M. Apshtein. La particolarità sono le colonne di cristallo; ovvero le colonne ricoperte da placche in vetro in rilievo, realizzate dalla locale ditta Lomonosov. Le colonne sono presenti anche nell”intero postale; in origine dovevano essere tutte realizzate con questo rivestimento, ma alla fine si fermarono a 8, rivestendo le rimanenti in marmo.
