Continua anche la raccolta firme a favore della metropolitana 4. finchè i cantieri non saranno aperti e ben avviati la raccolta firme sarà ancora necessaria così come il contributo di tutti, pare davvero la stragrande maggioranza, coloro i quali vogliono che quest’opera sia realizzata al più presto.

Clicca qui per firmare LA PETIZIONE

NUOVO SONDAGGIO SULLA MM4: I Milanesi sono molto favorevoli all’opera.I DATI

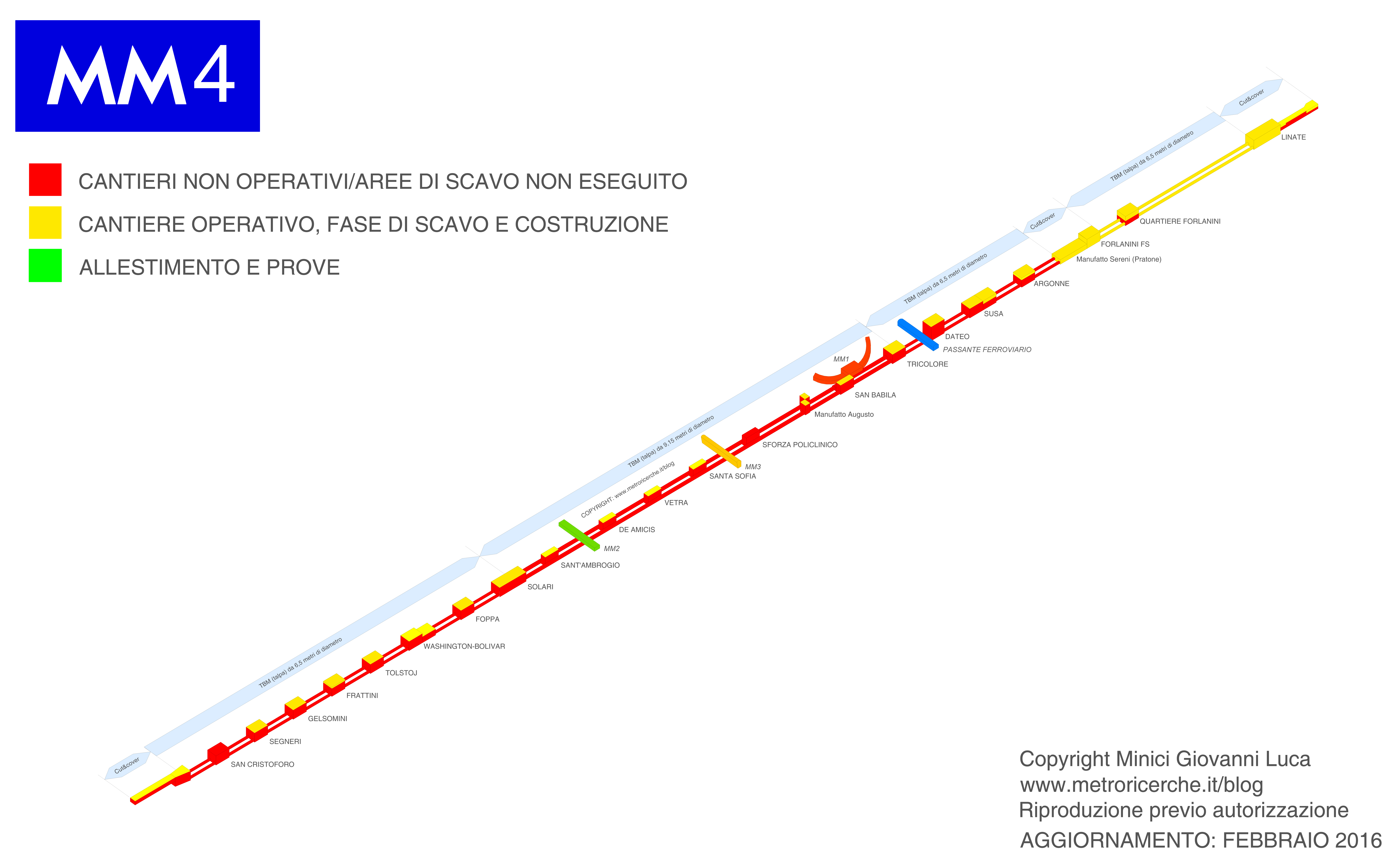

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Da ridefinire (per la sola stazione, altri cantieri operativi da agosto 2015)

SEGNERI Dal 17 marzo 2015, lavori in corso

GELSOMINI Dall’11 giugno 2015, lavori in corso

FRATTINI Dal 26 febbraio 2015, lavori in corso

TOLSTOJ Da maggio 2015, lavori in corso

WASHINGTON-BOLIVAR Da 31 agosto 2015, lavori in corso

FOPPA Da 2 settembre 2015

SOLARI Dal 27 agosto 2015, lavori in corso

SANT’AMBROGIO Dal 22 febbraio 2016

DE AMICIS Dal 22 febbraio 2016

VETRA Dal 24 febbraio 2016

SANTA SOFIA Da 19 febbraio 2016

SFORZA-POLICLINICO Da ridefinire

SAN BABILA Dal 18 dicembre 2015, lavori in corso

TRICOLORE Dal 5 agosto 2015, lavori in corso

DATEO Dal 23 gennaio 2015, lavori in corso

SUSA Dal 05 febbraio 2015, lavori in corso

ARGONNE Dal 02 febbario 2015, lavori in corso

FORLANINI FS Lavori in corso

QUARTIERE FORLANINI Lavori in corso

LINATE AEROPORTO Dal 28 maggio 2012, lavori in corso

VOLANTINO CANTIERI ZONA SUD-OVEST: CLICCA QUI e CLICCA QUI

PRESENTAZIONE CANTIERI IN CENTRO: CLICCA QUI

VOLANTINO CANTIERI ZONA EST: CLICCA QUI

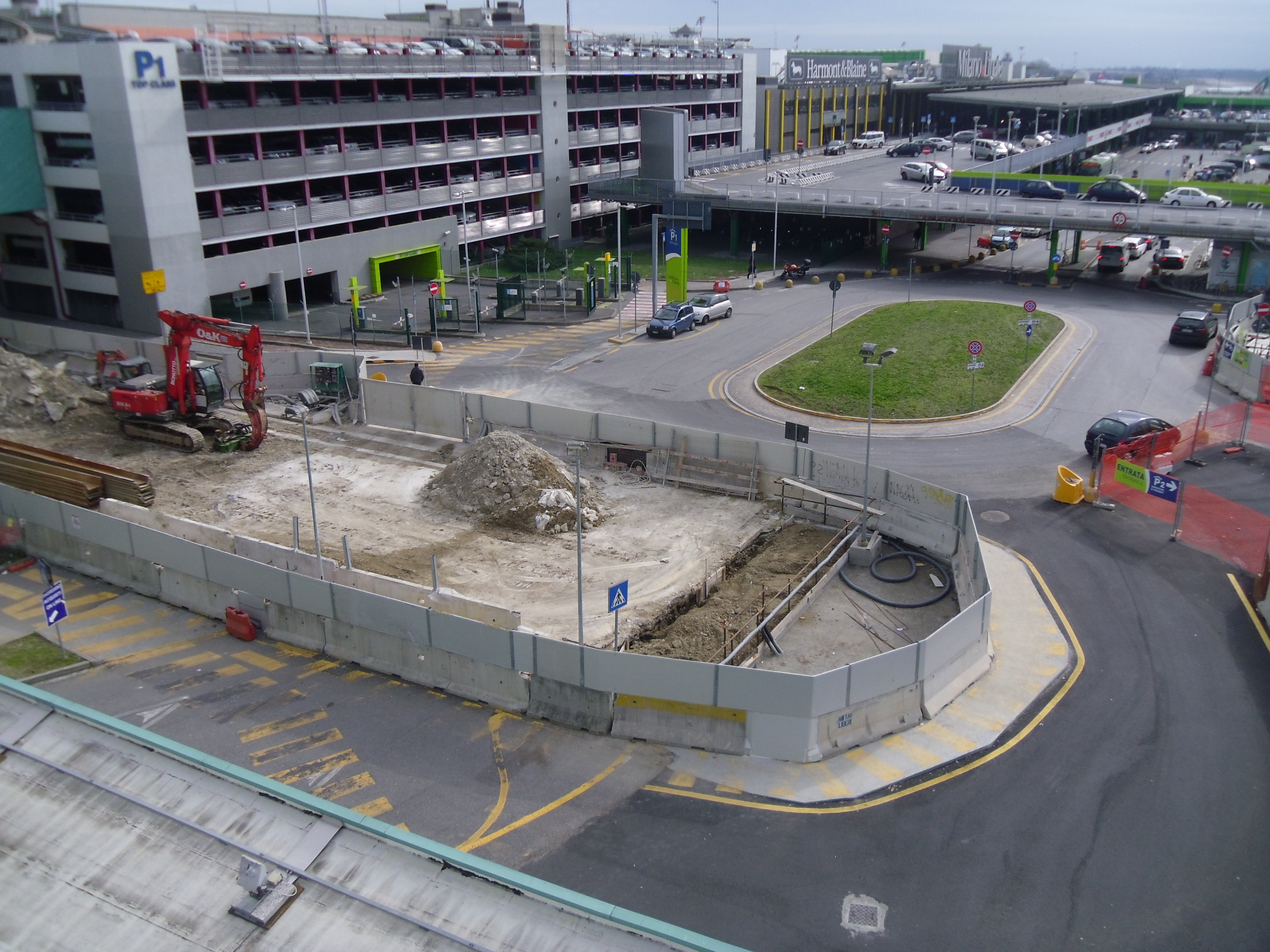

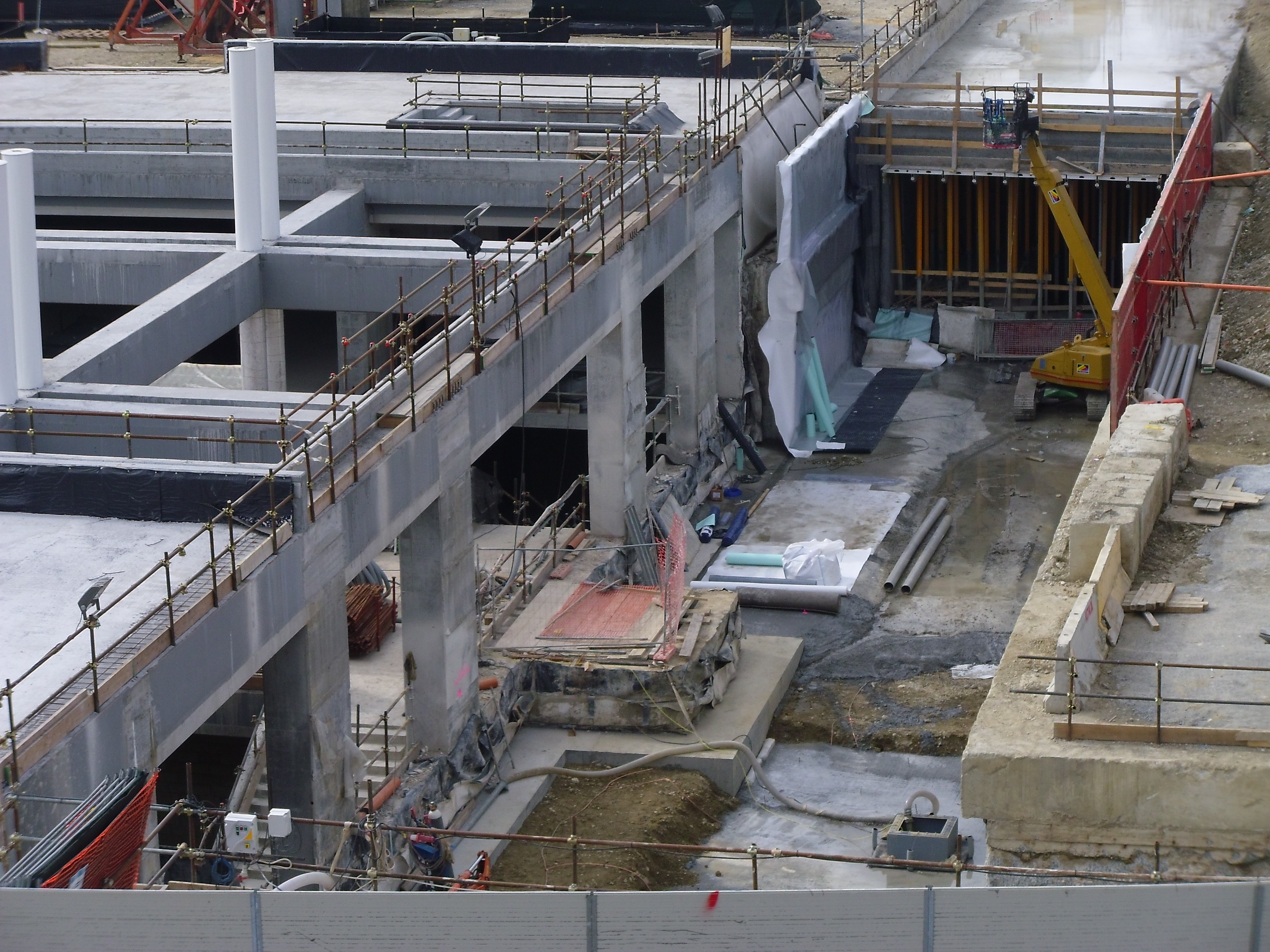

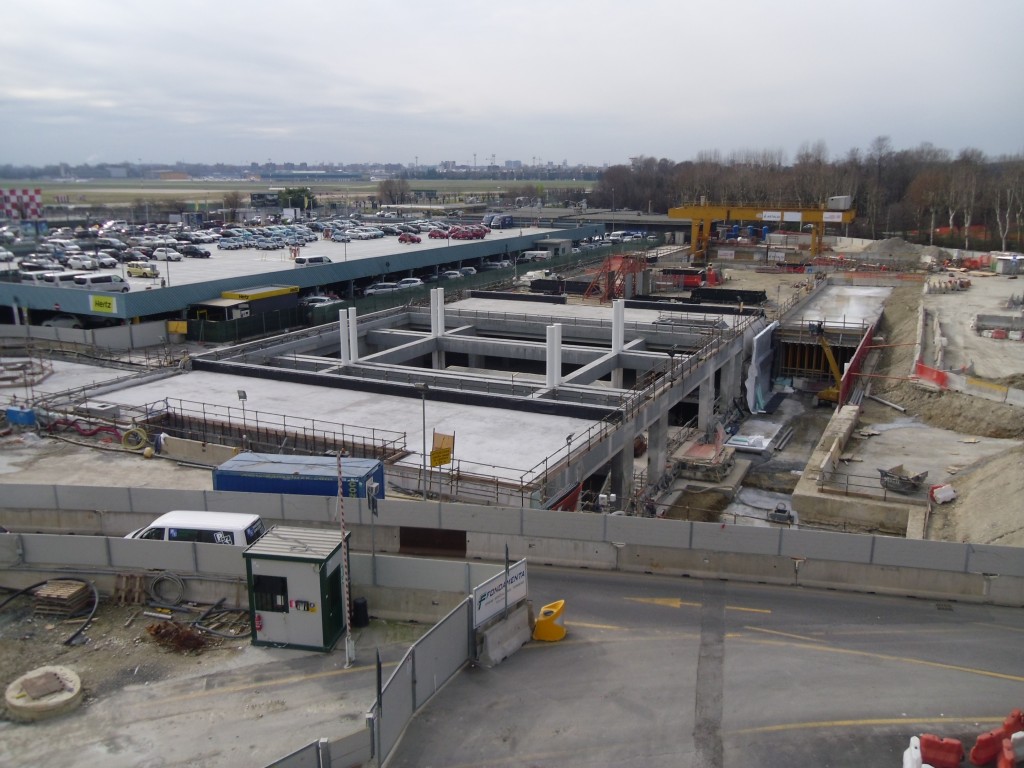

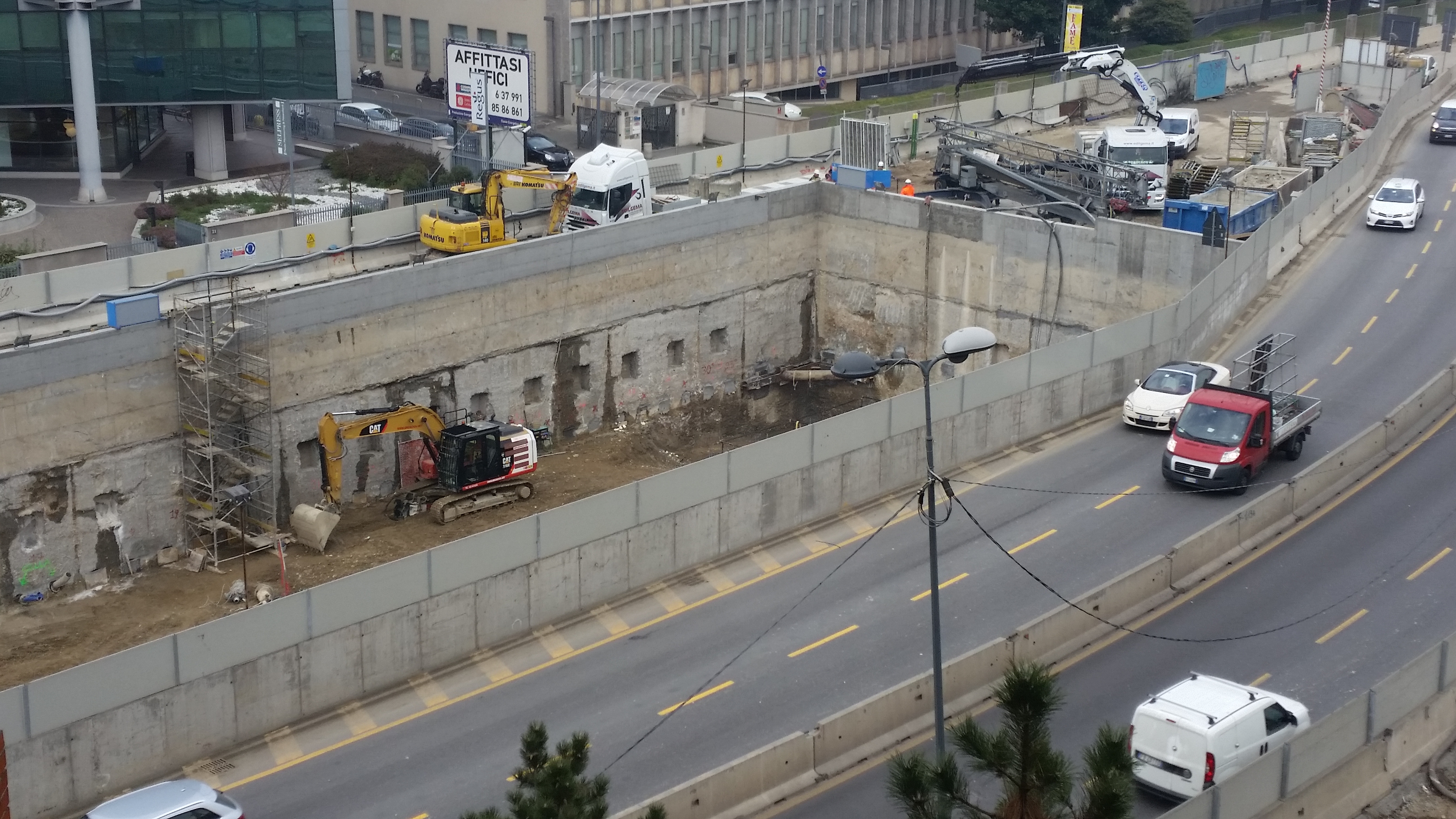

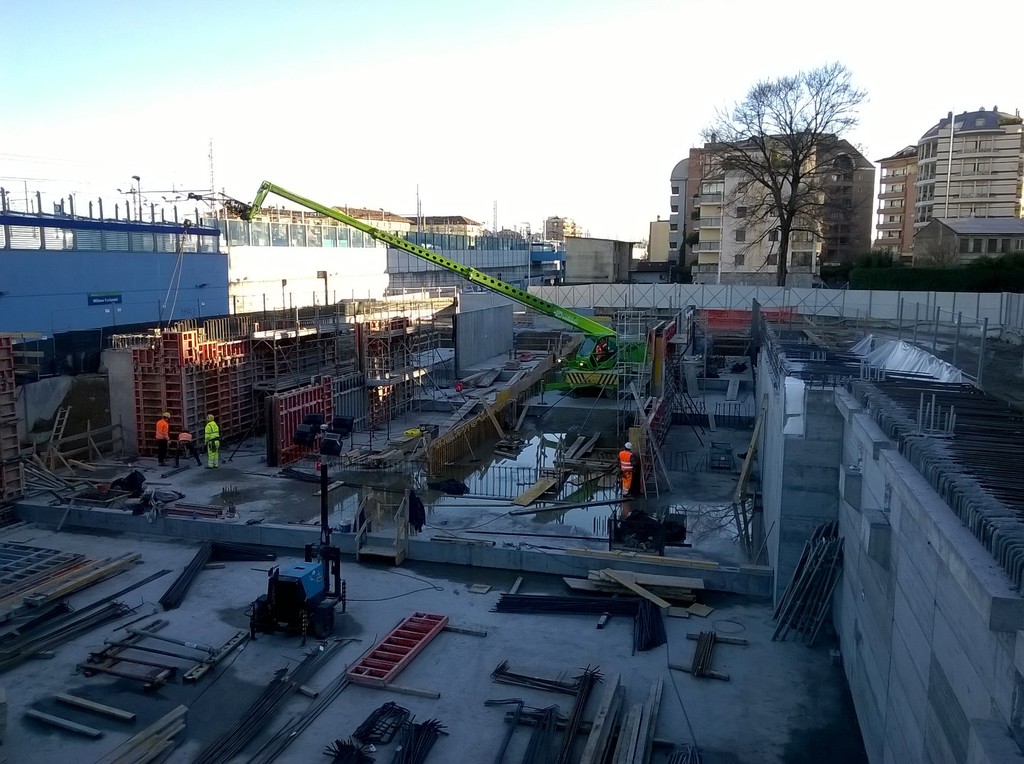

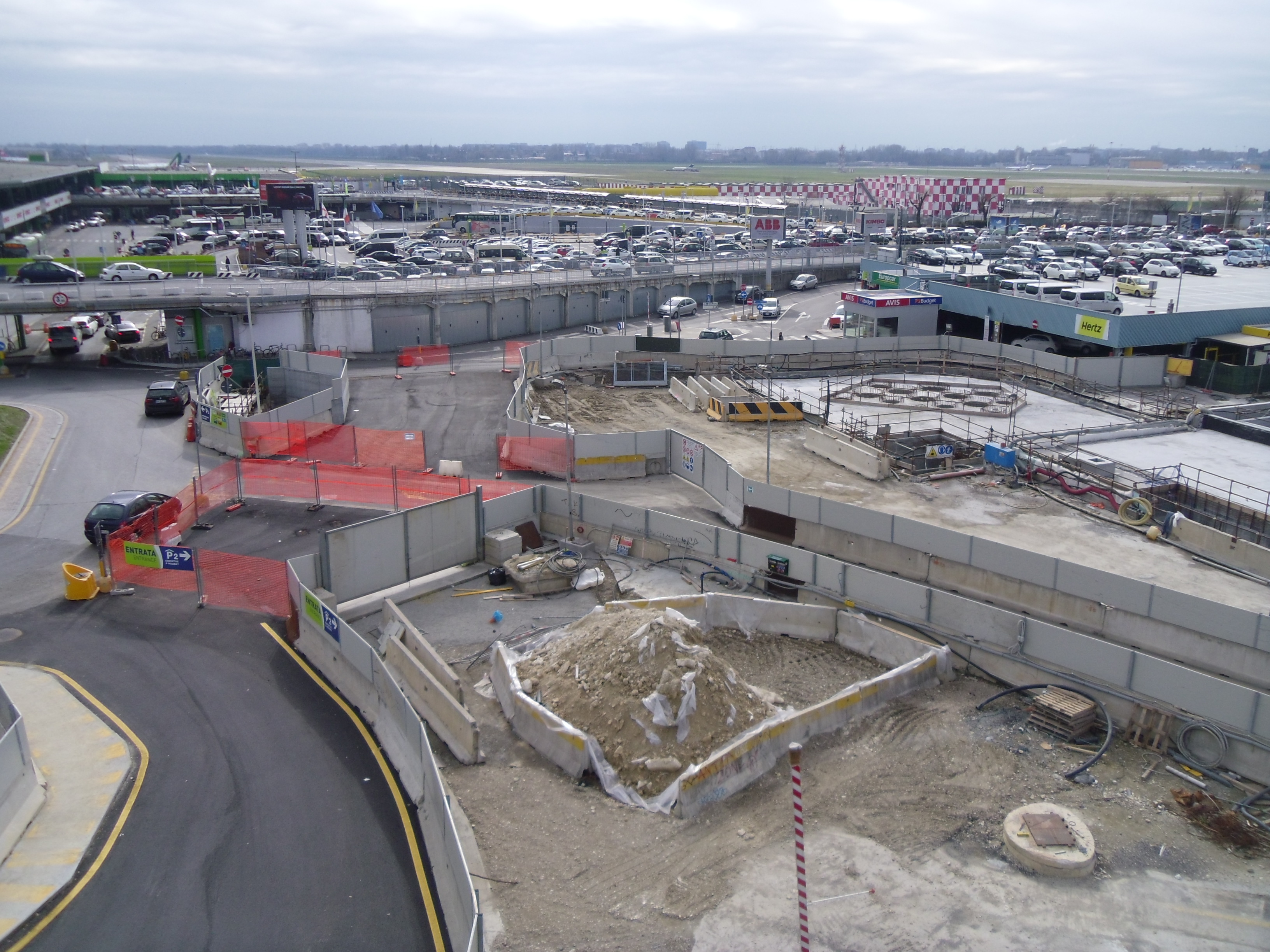

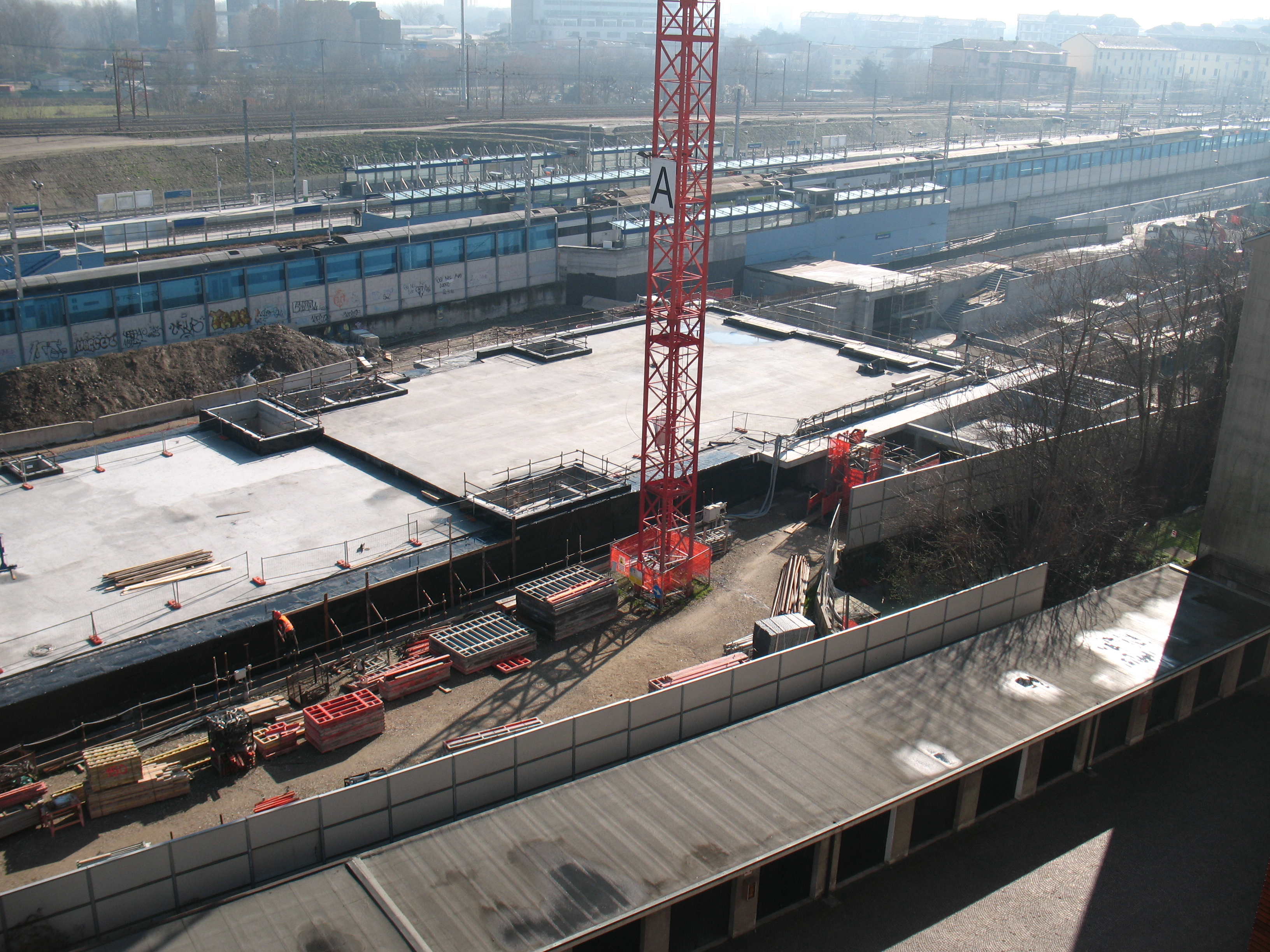

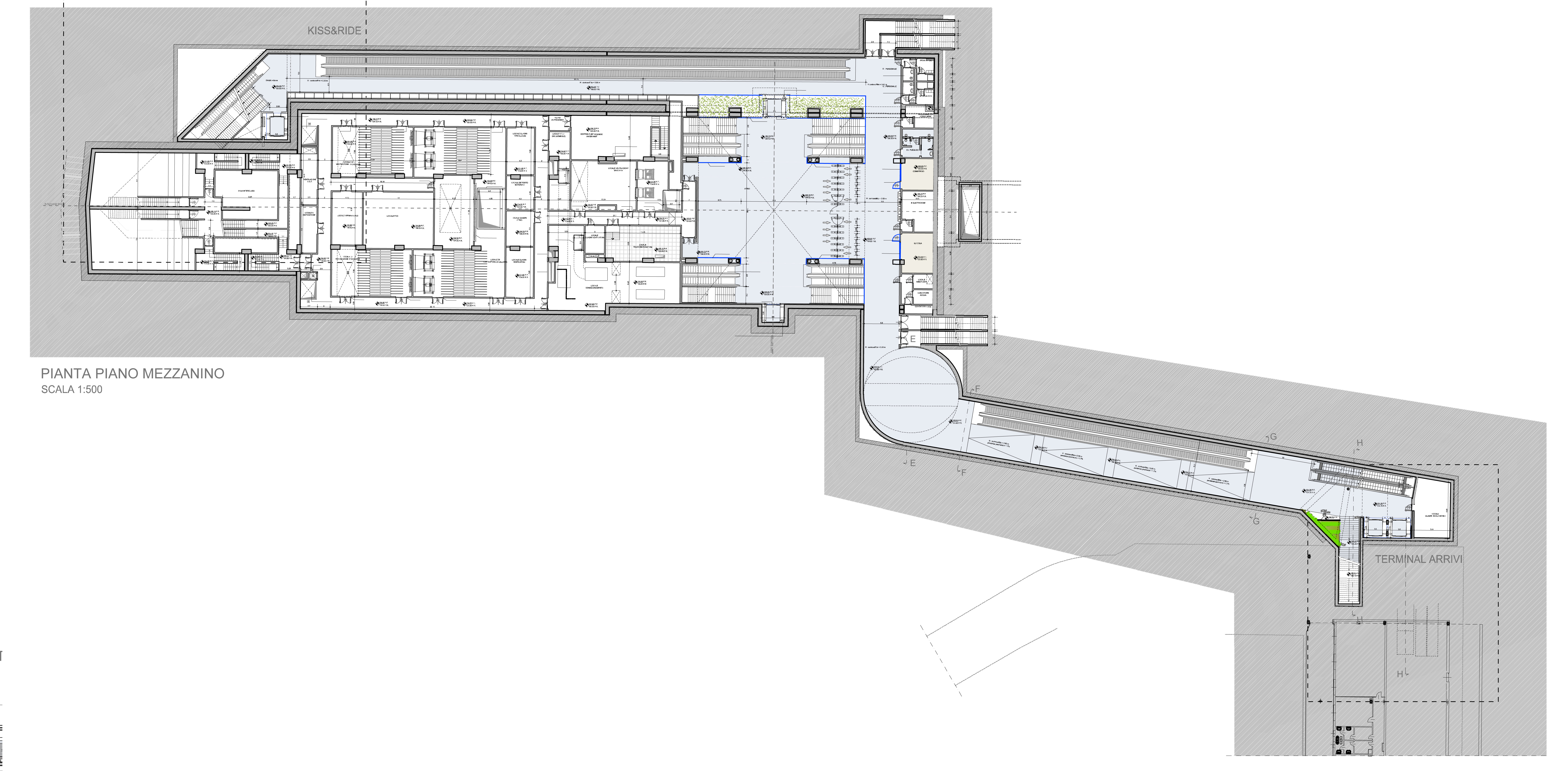

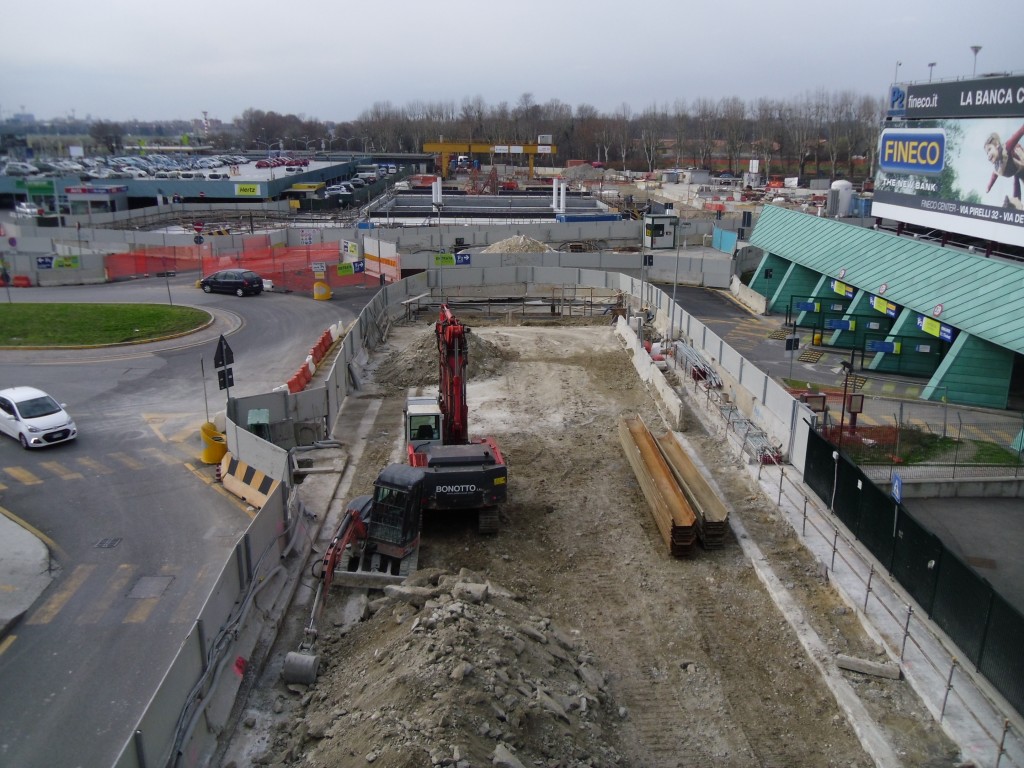

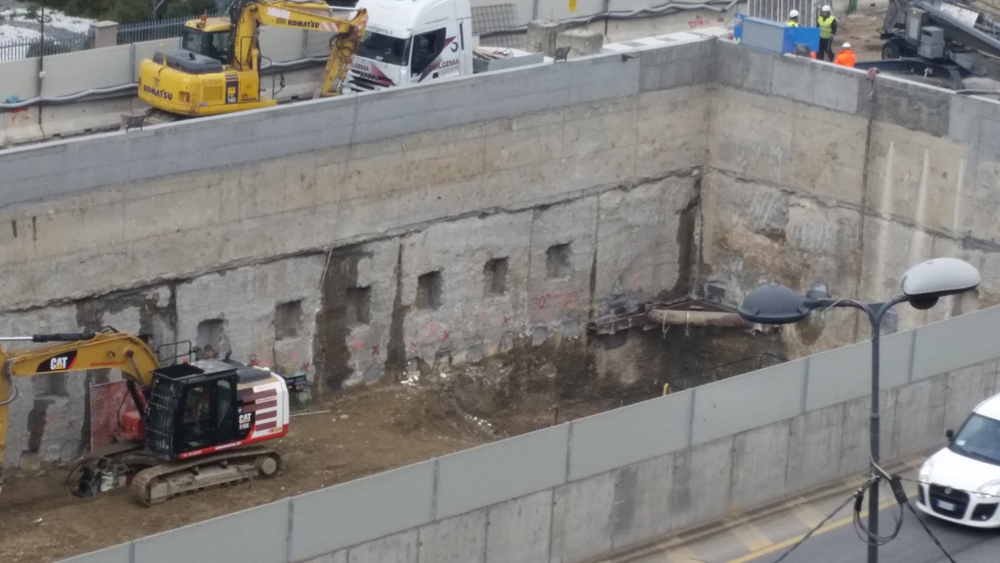

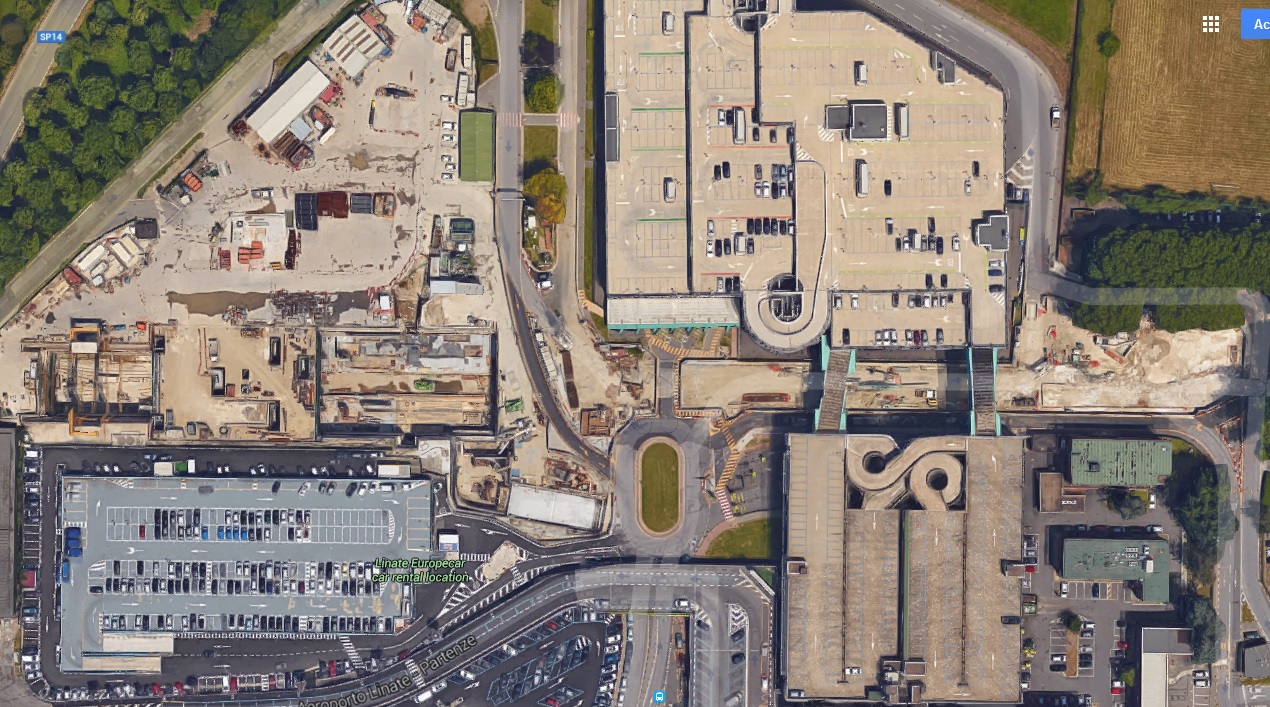

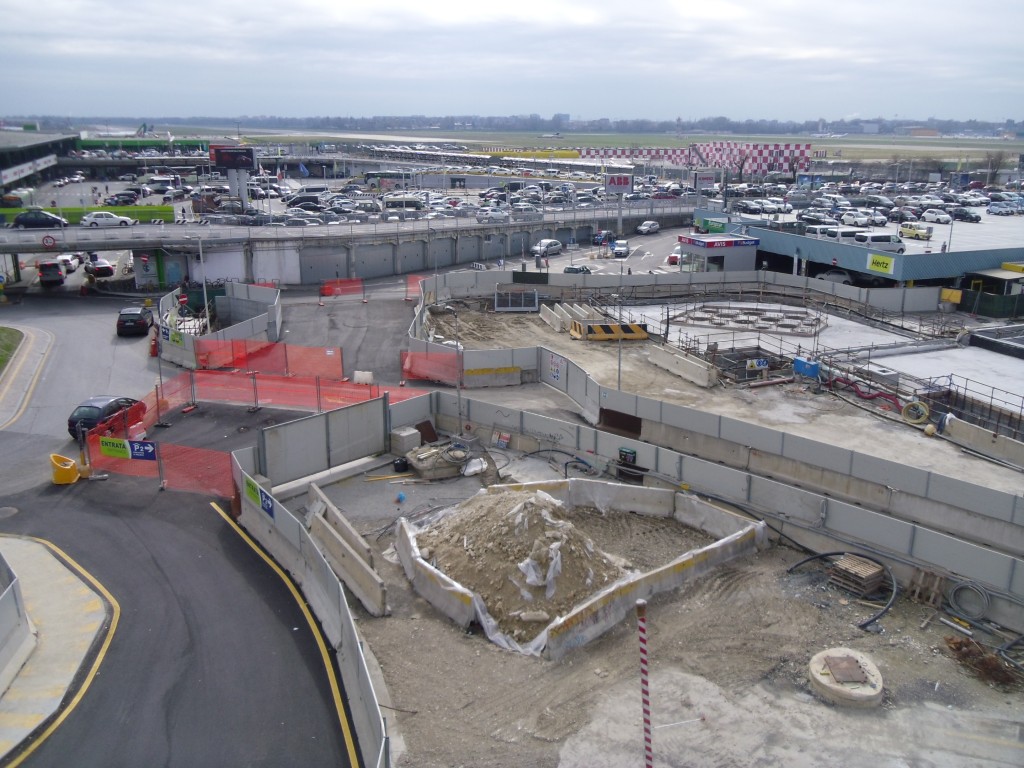

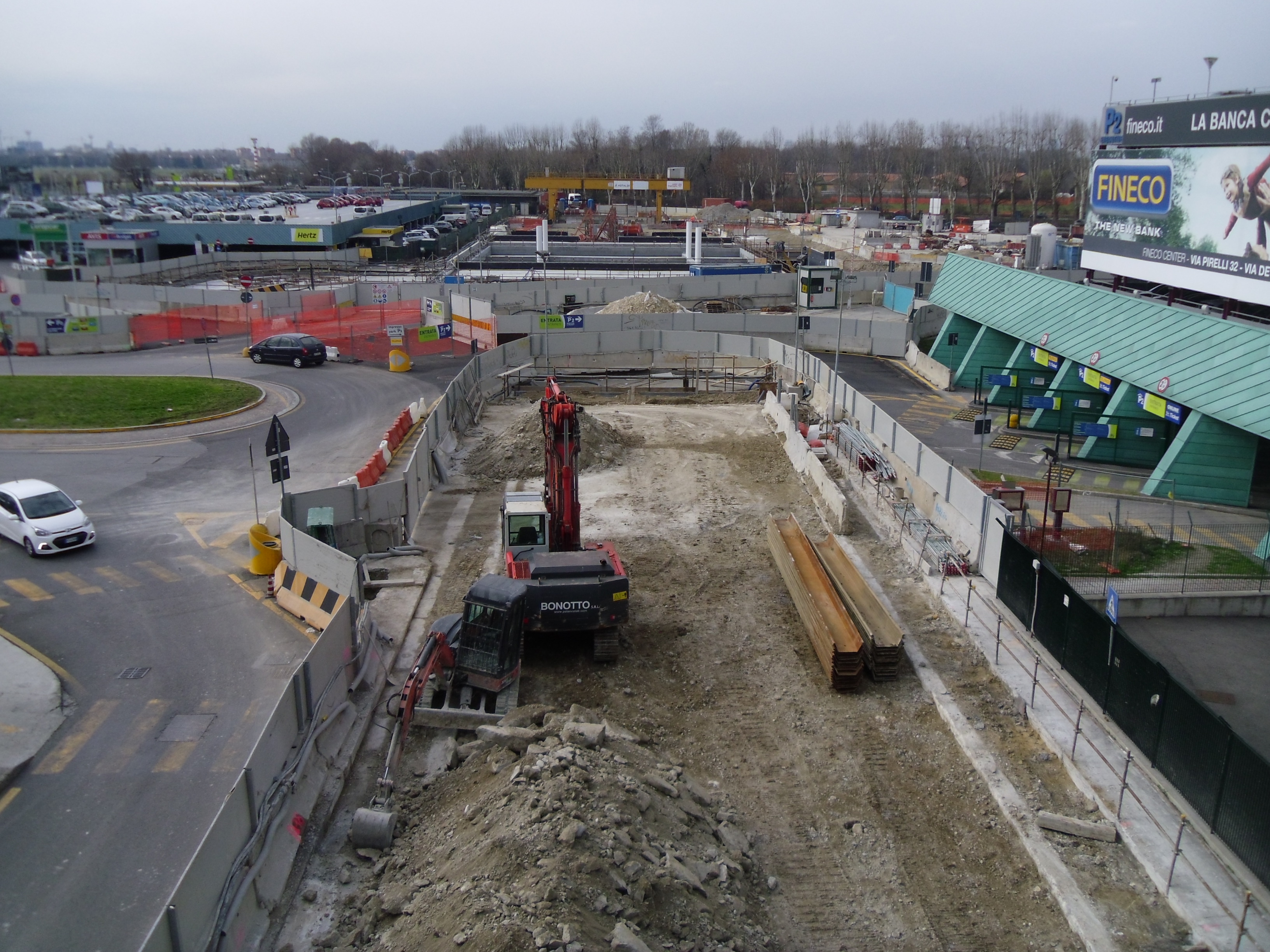

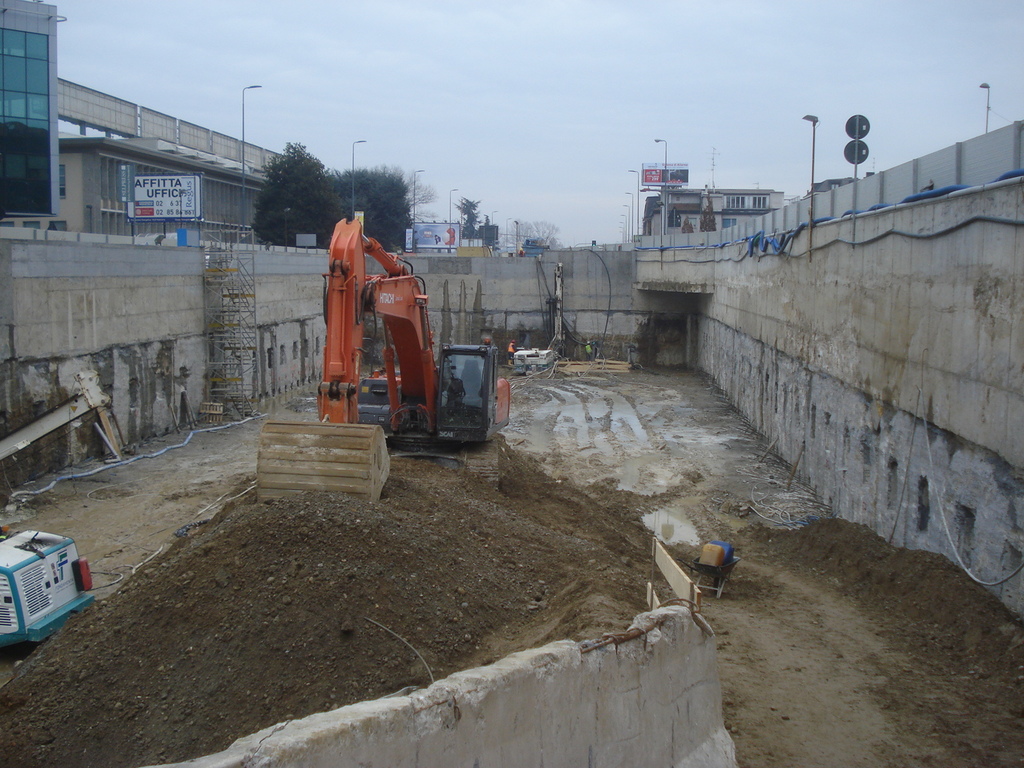

EST: A Linate, dove sono emerse le prime colonne di quella che sarà la parte esterna della stazione della Linea 4, continua lo scavo del tronchino di manovra, ormai coperto per i due terzi del suo percorso. Tutto è predisposto per lo spostamento del traffico veicolare per la realizzazione dell’ultimo tratto del tunnel pedonale di collegamento per l’aerostazione mentre prosegue regolarmente la realizzazione del tratto di strada coperta e interrata parallela alla stazione da per collegarla al futuro kiss&ride (una pratica ed esclusiva planimetria vi aiuterà a capire). A Quartiere Forlanini continua la fase di scavo, mentre procede la realizzazione al rustico del complesso della stazione Forlanini FS. Ad Argonne è finita la realizzazione delle paratie laterali e del “tappo” di fondo ed è quindi iniziata la rimozione della terra.. A Susa continua la rimozione del terreno. A Dateo continua la realizzazione delle paratie laterali di questa che sarà una delle stazioni più profonde. A Tricolore prosegue lo spostamento dei sottoservizi nel lato nord della stazione, mentre sono concluse quelle sul lato sud; allo stesso tempo tutto procede spedito presso il manufatto Indipendenza dove sono in realizzazione la paratie laterali.

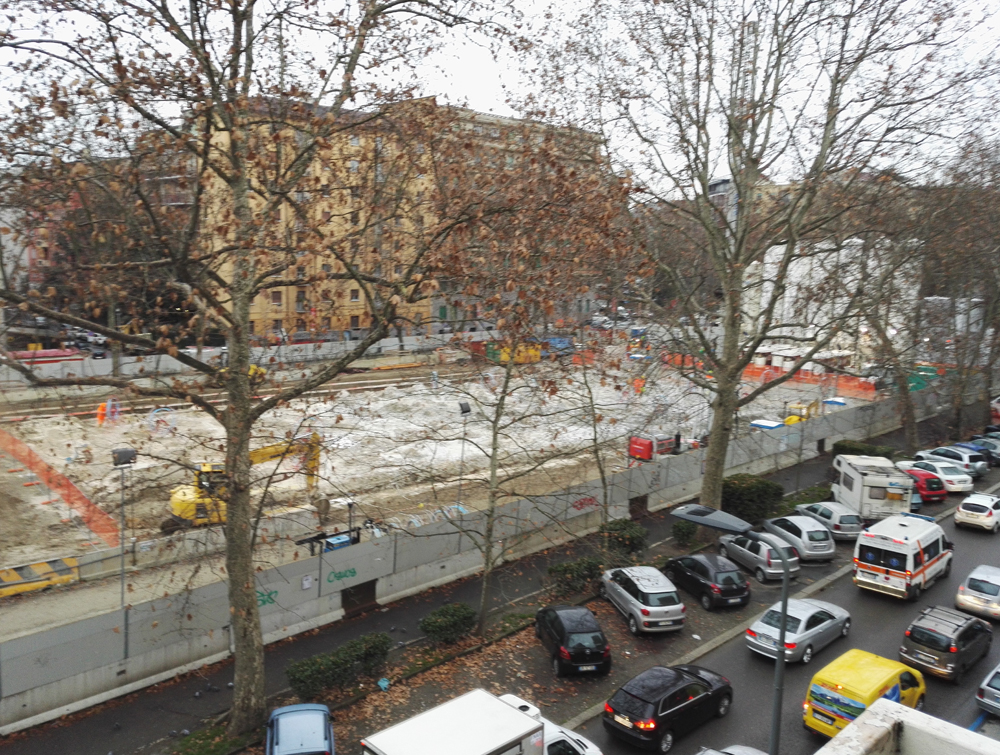

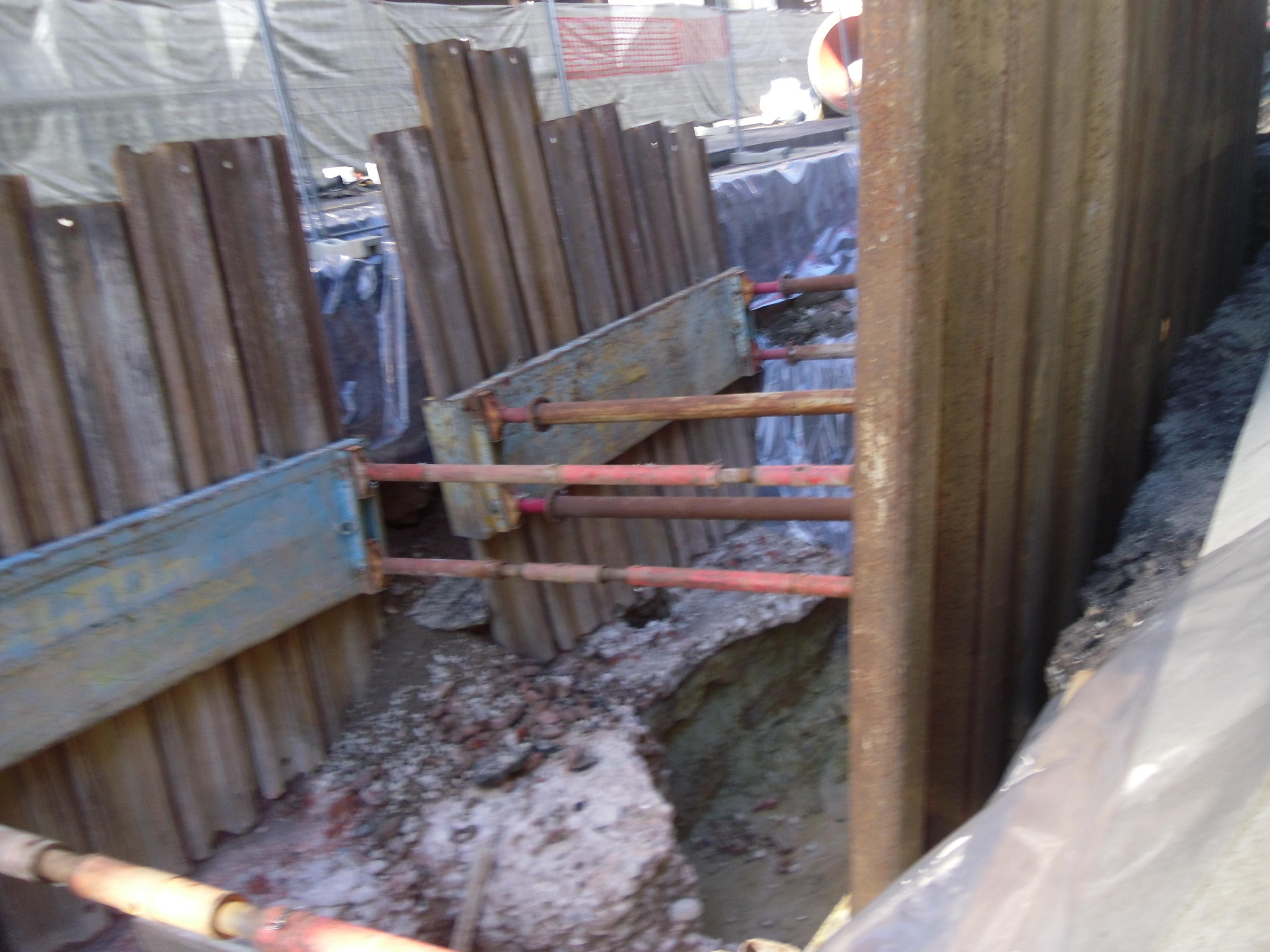

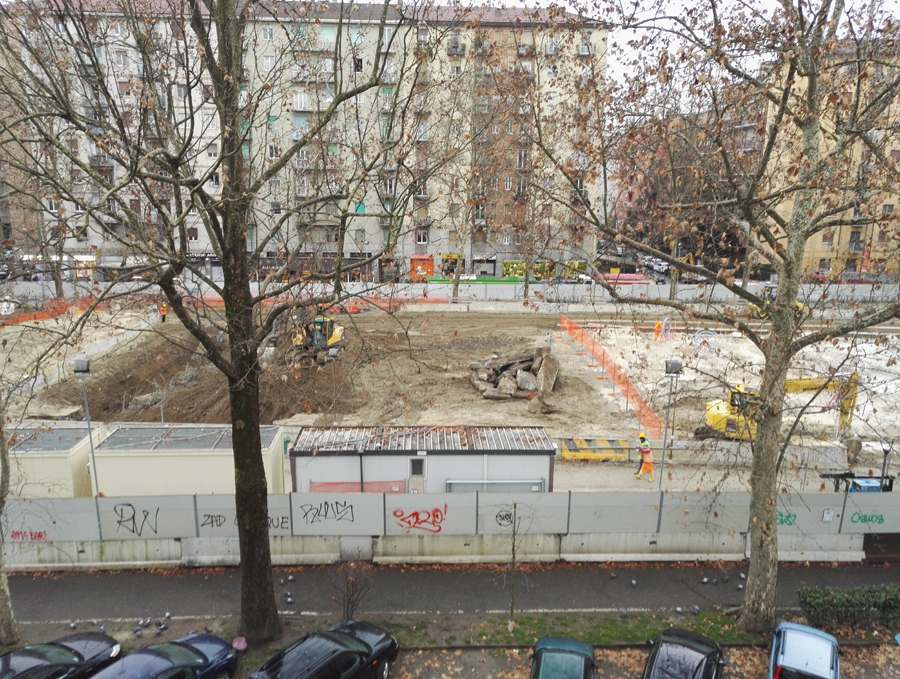

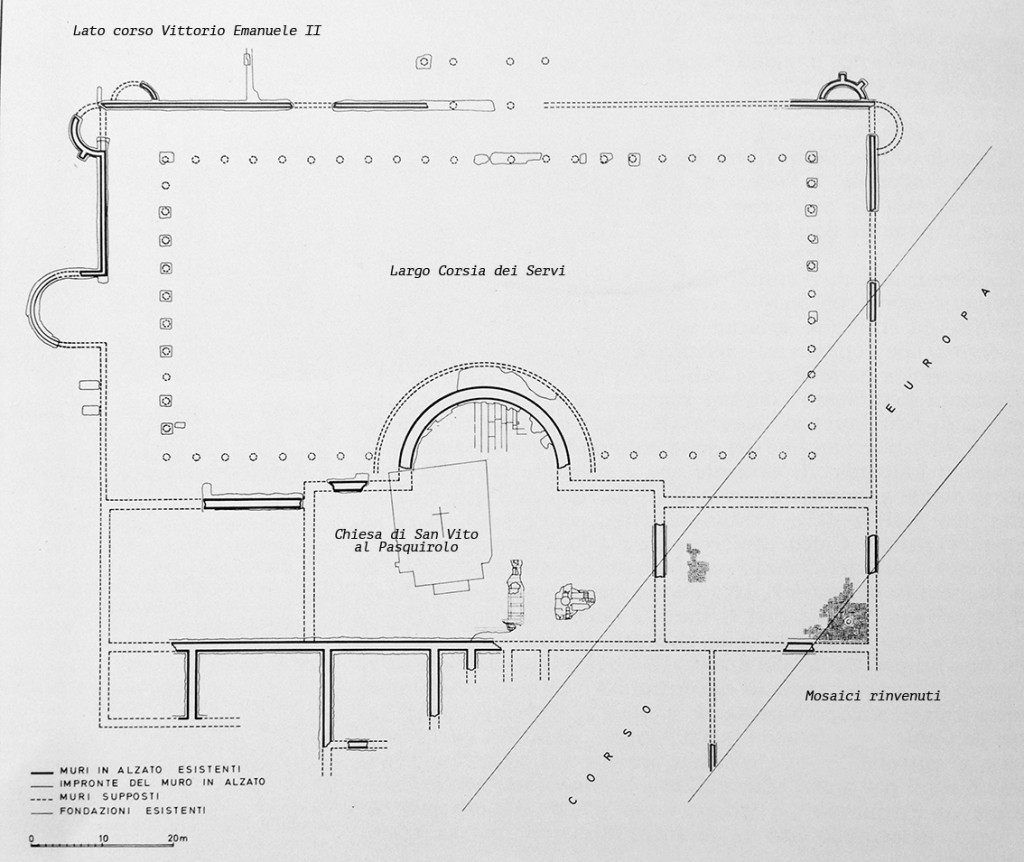

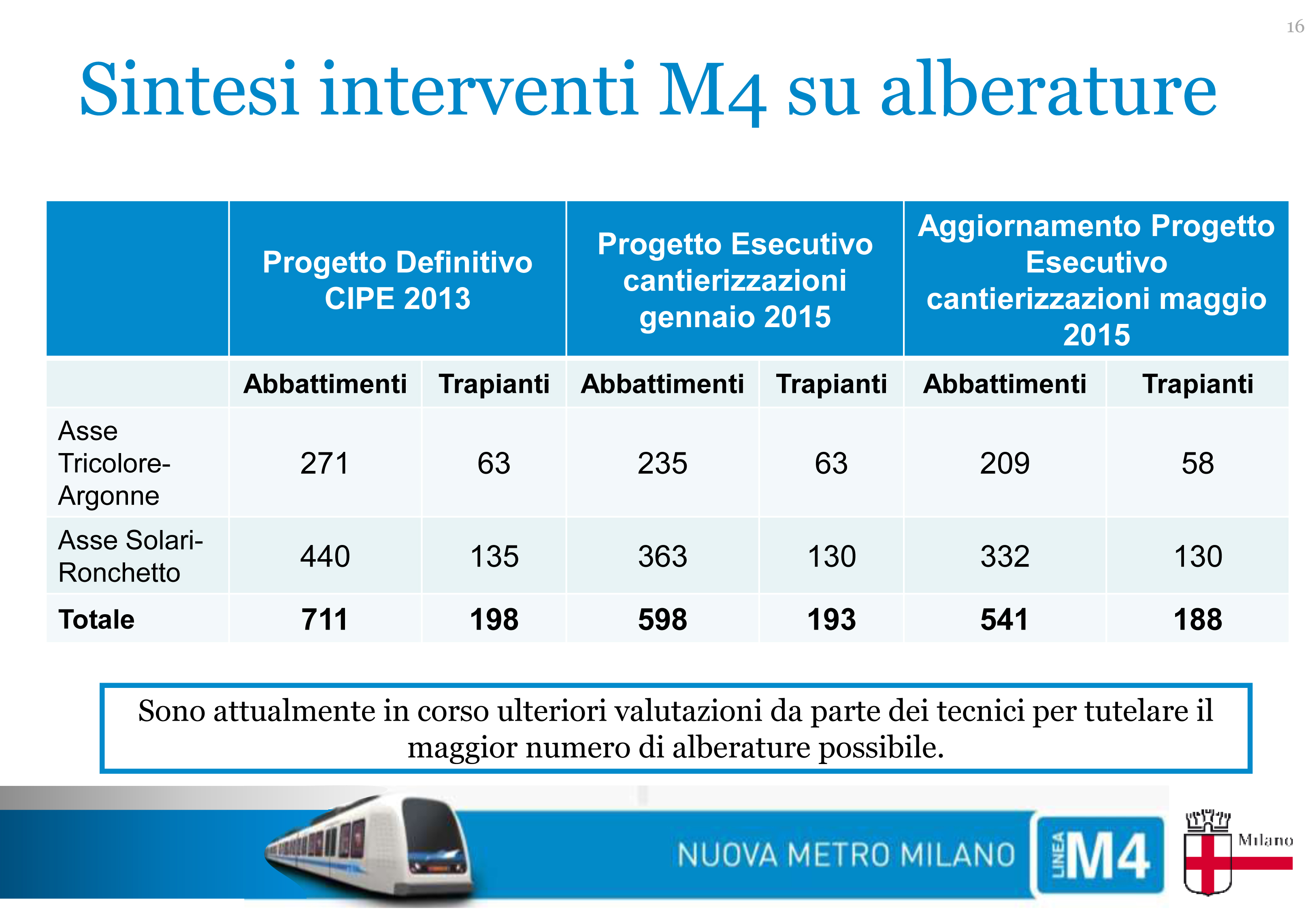

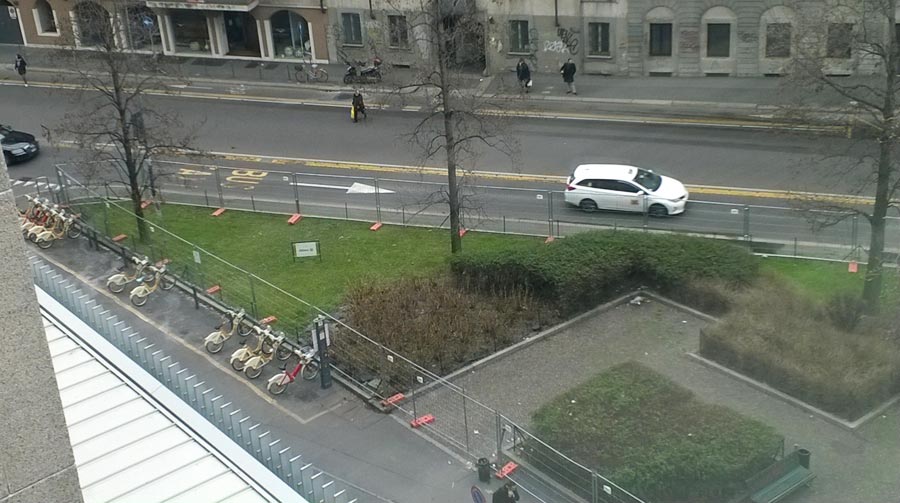

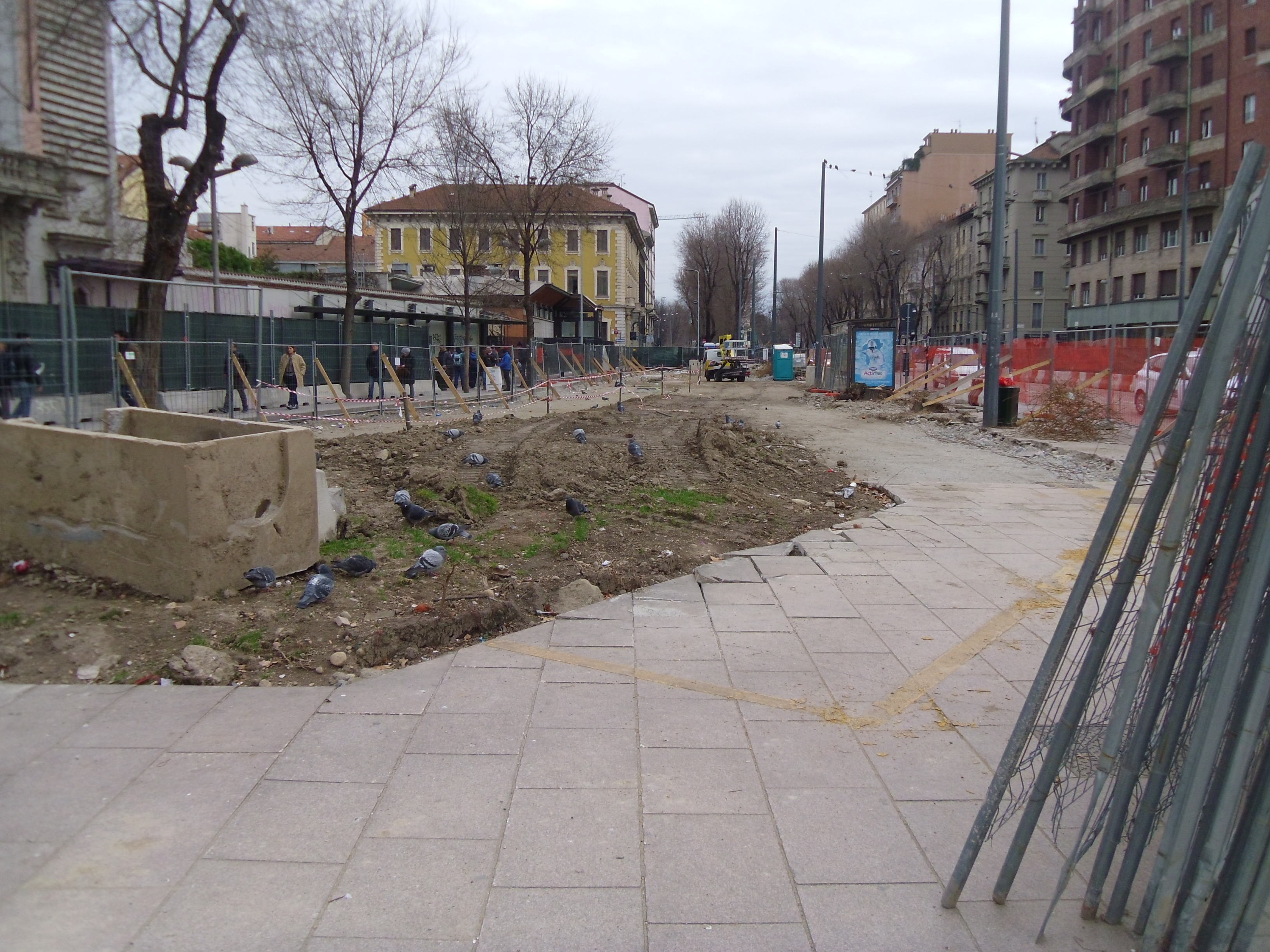

CENTRO: Sono iniziati anche i lavori di spostamento sottoservizi in corso Europa per la stazione San Babila e in largo Augusto per l’omonimo manufatto, tuttavia alcuni ritrovamenti archeologici stanno rallentando i lavori. Si tratta di parti della parete delle terme Erculee di cui potrete trovare un disegno e la planimetria nelle immagini in calce. La parte di muro in oggetto si trova nella trincea dove dovrà essere posata una grossa conduttura fognaria, ed è all’esterno dell’area oggetto degli scavi preliminari del 2009. Dopo la presentazione del 18 febbraio, sono immediatamente partiti anche i lavori su quasi tutte le stazioni del centro; sono iniziati e già terminati i tagli degli alberi per le stazioni Santa Sofia, Vetra, De Amicis e procedono quelli per Sant’Ambrogio, dove l’operazione richiederà un temporaneo spostamento del traffico su via San Vittore.

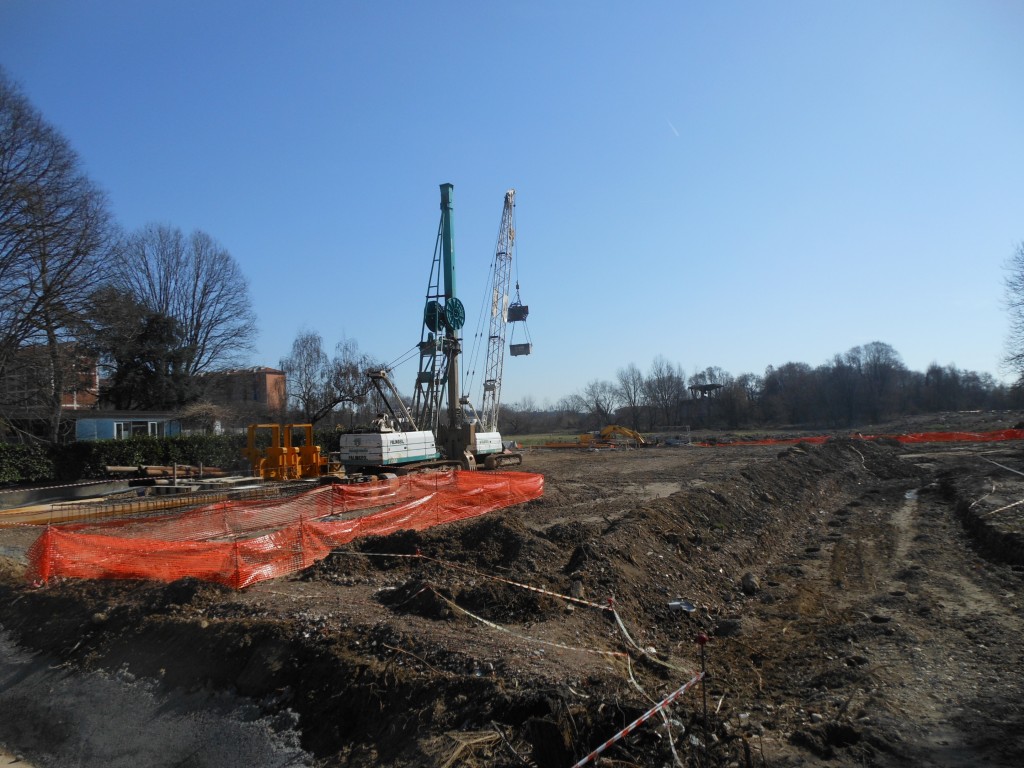

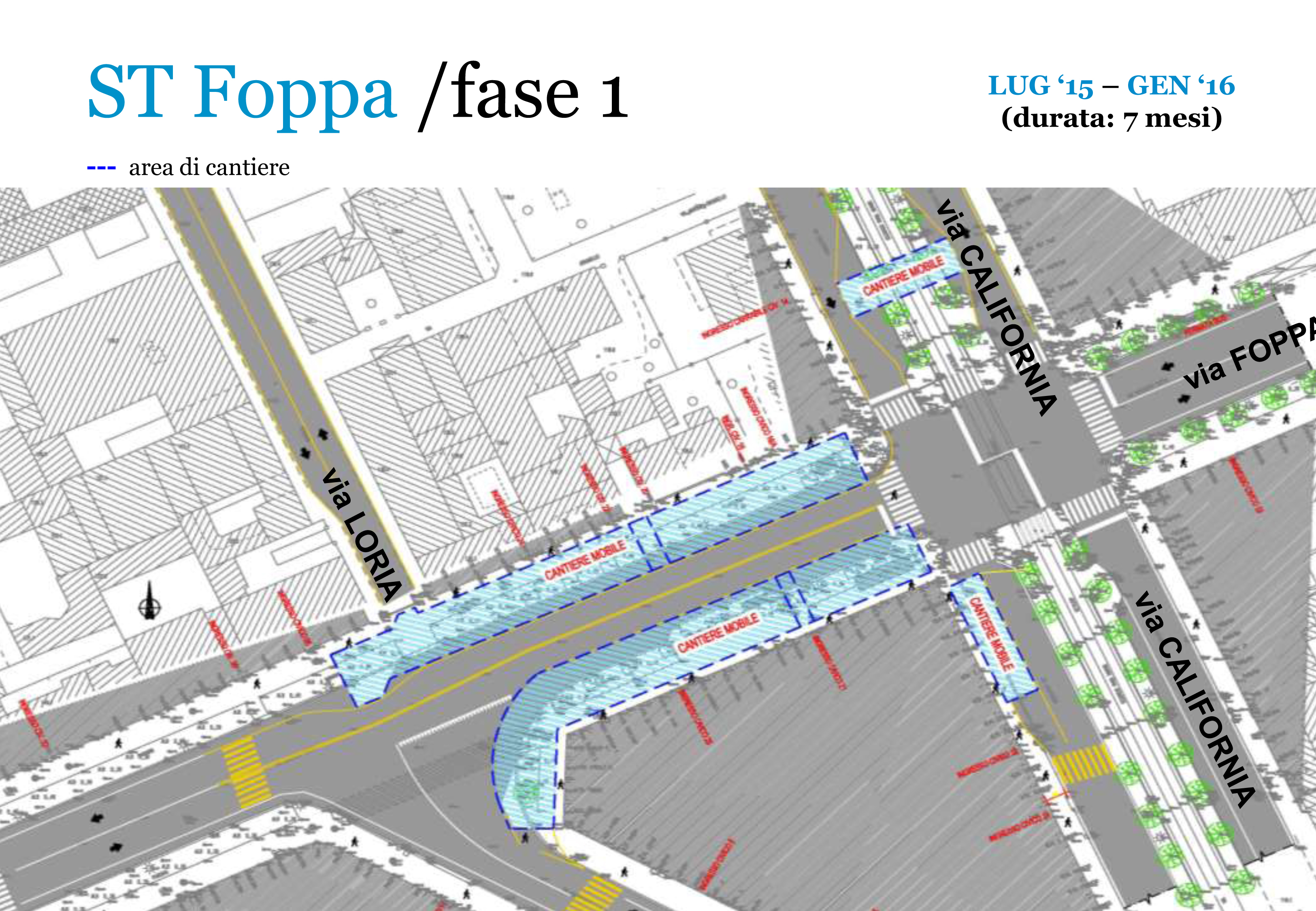

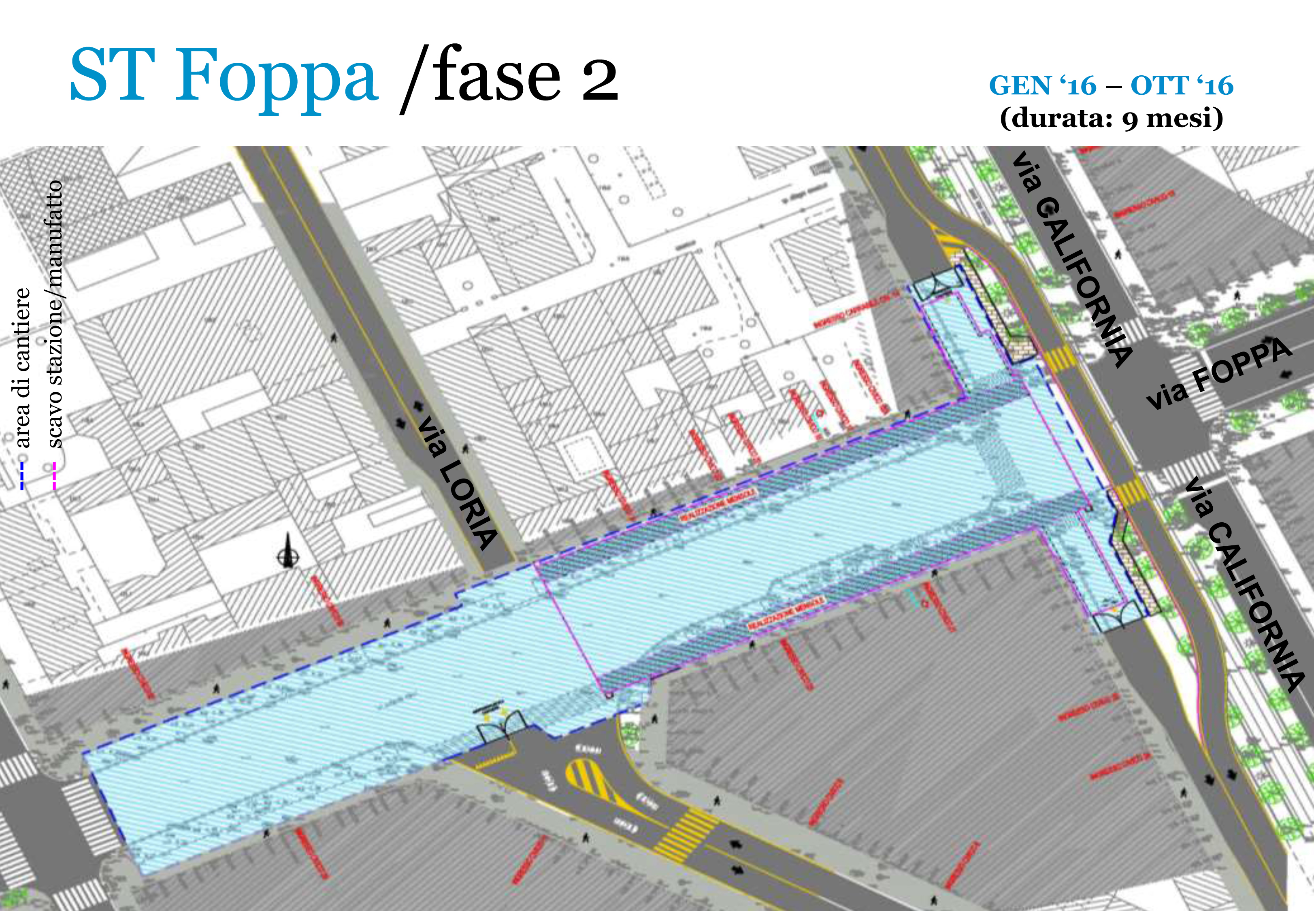

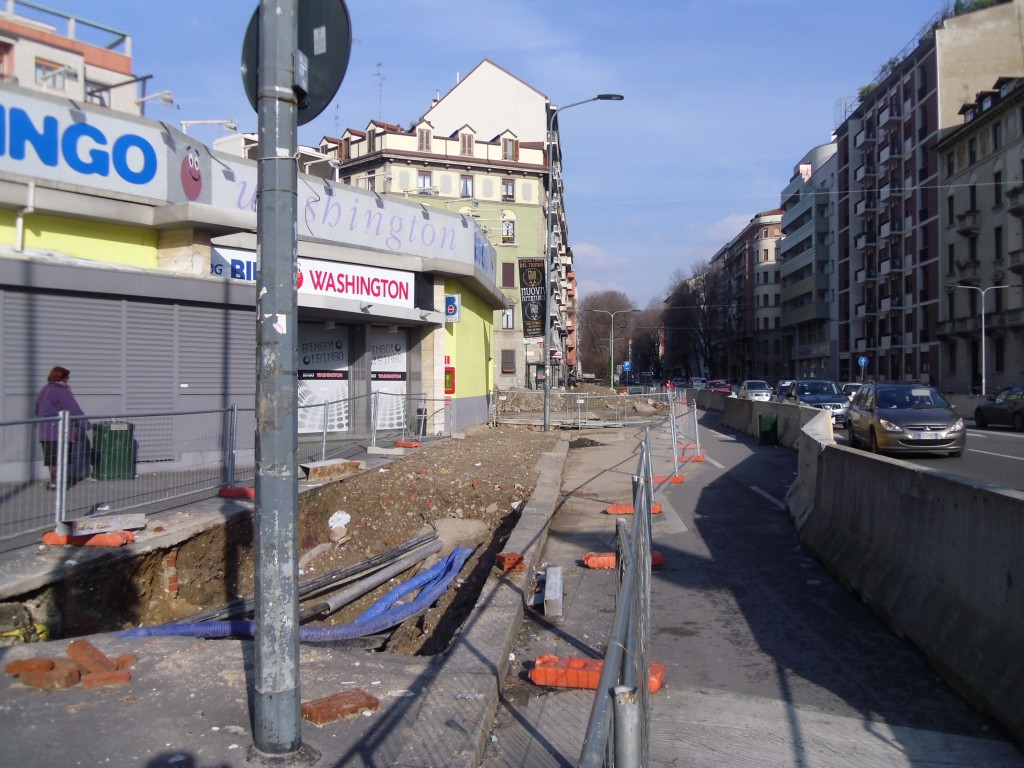

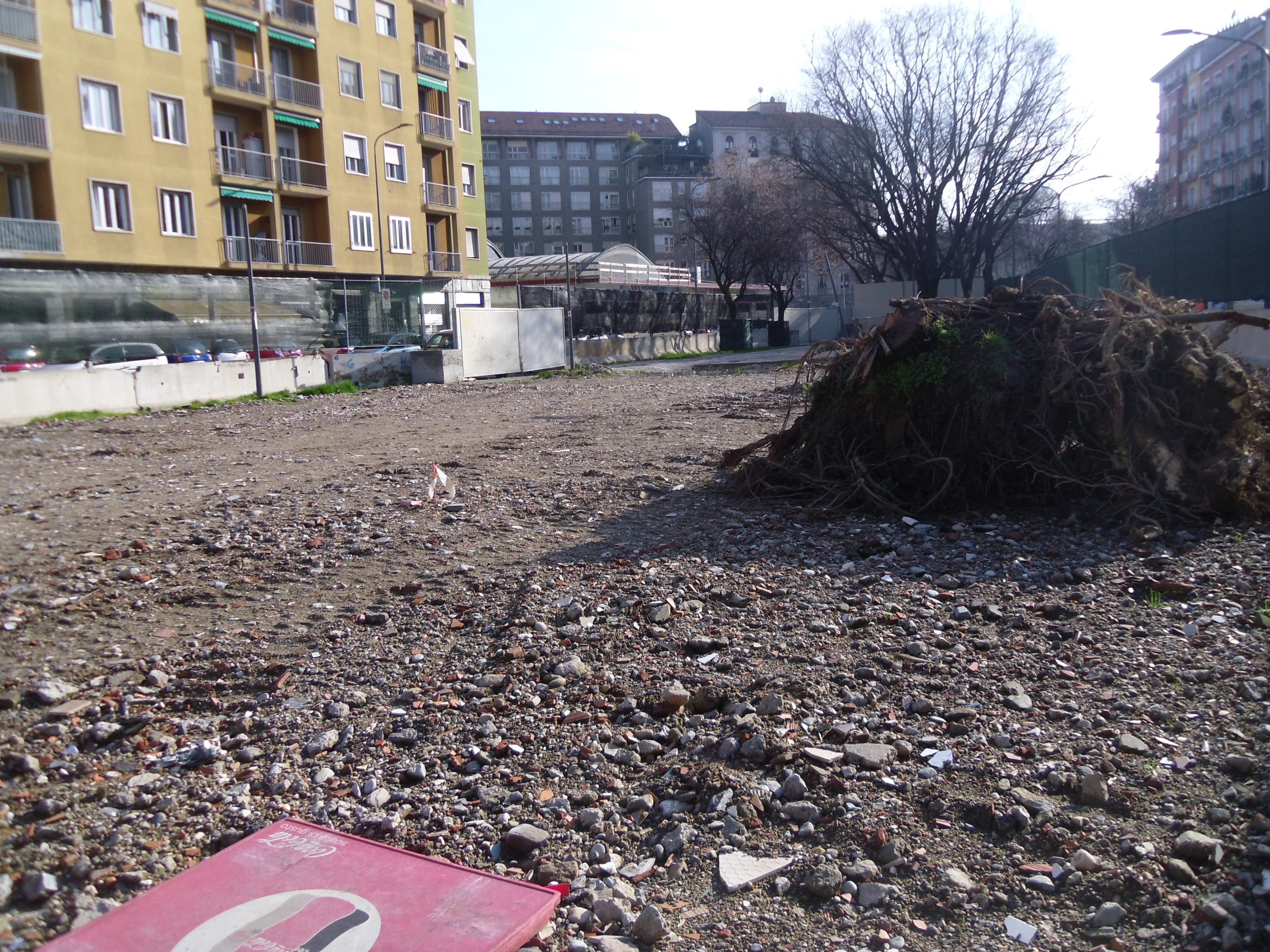

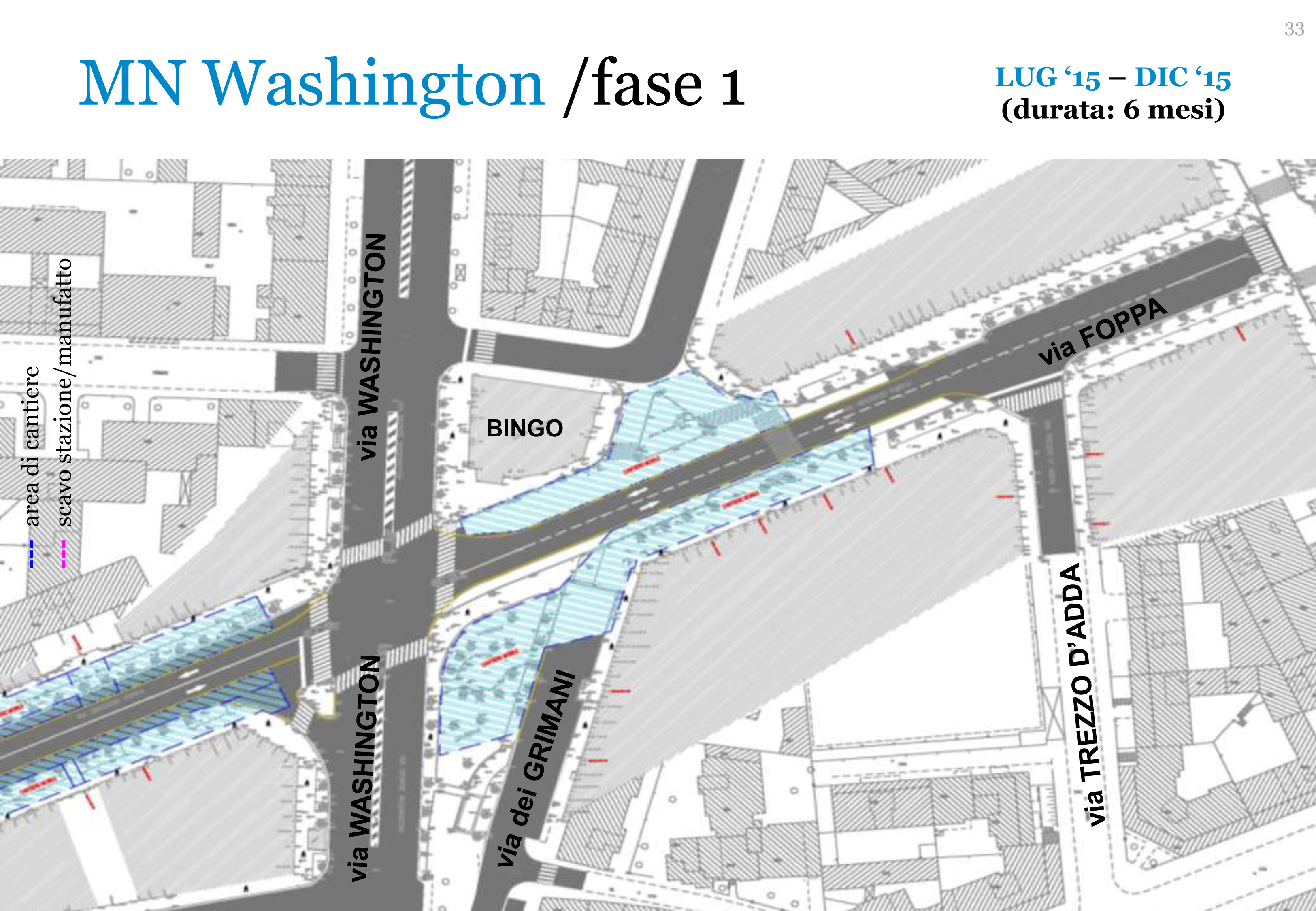

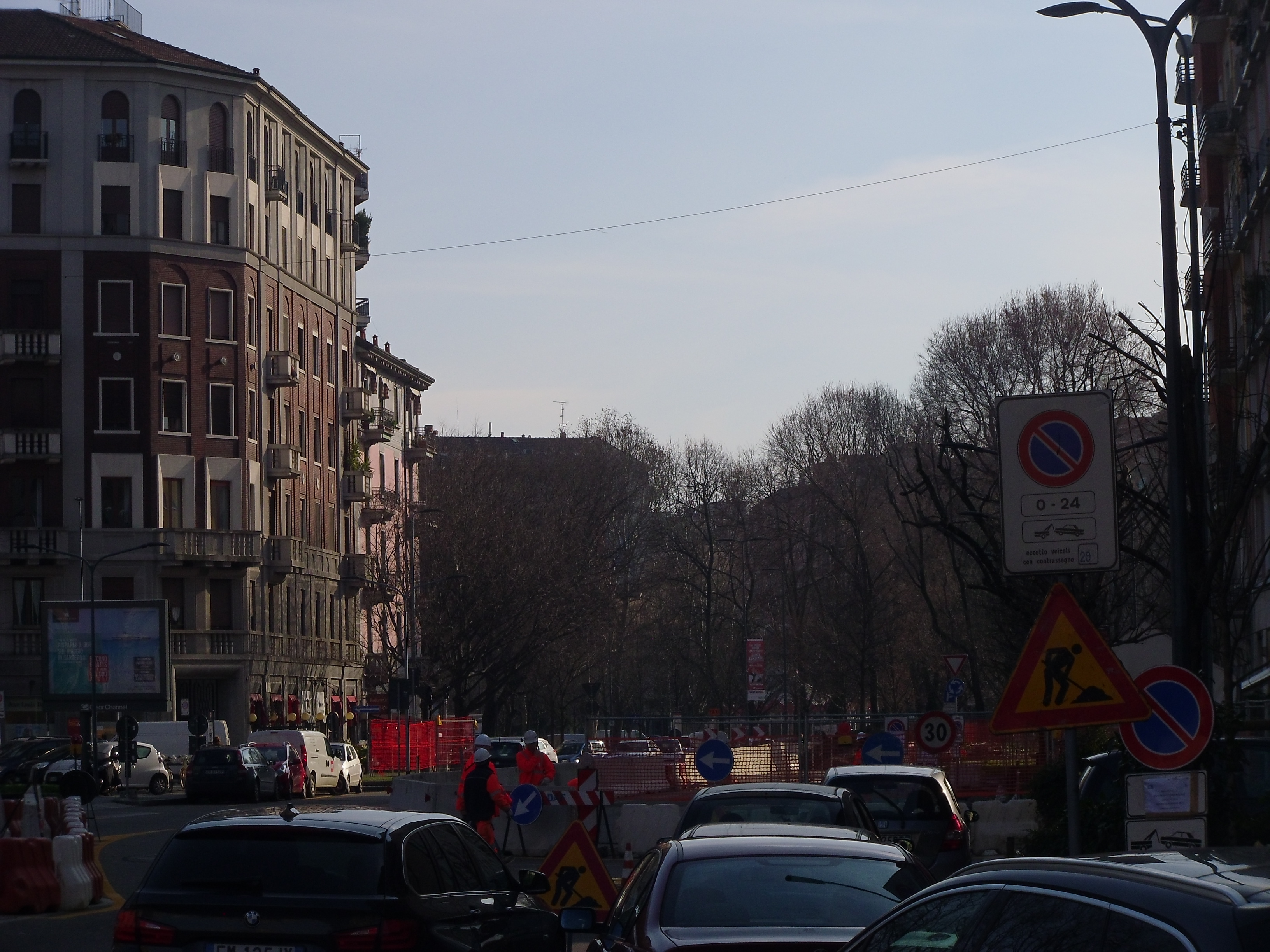

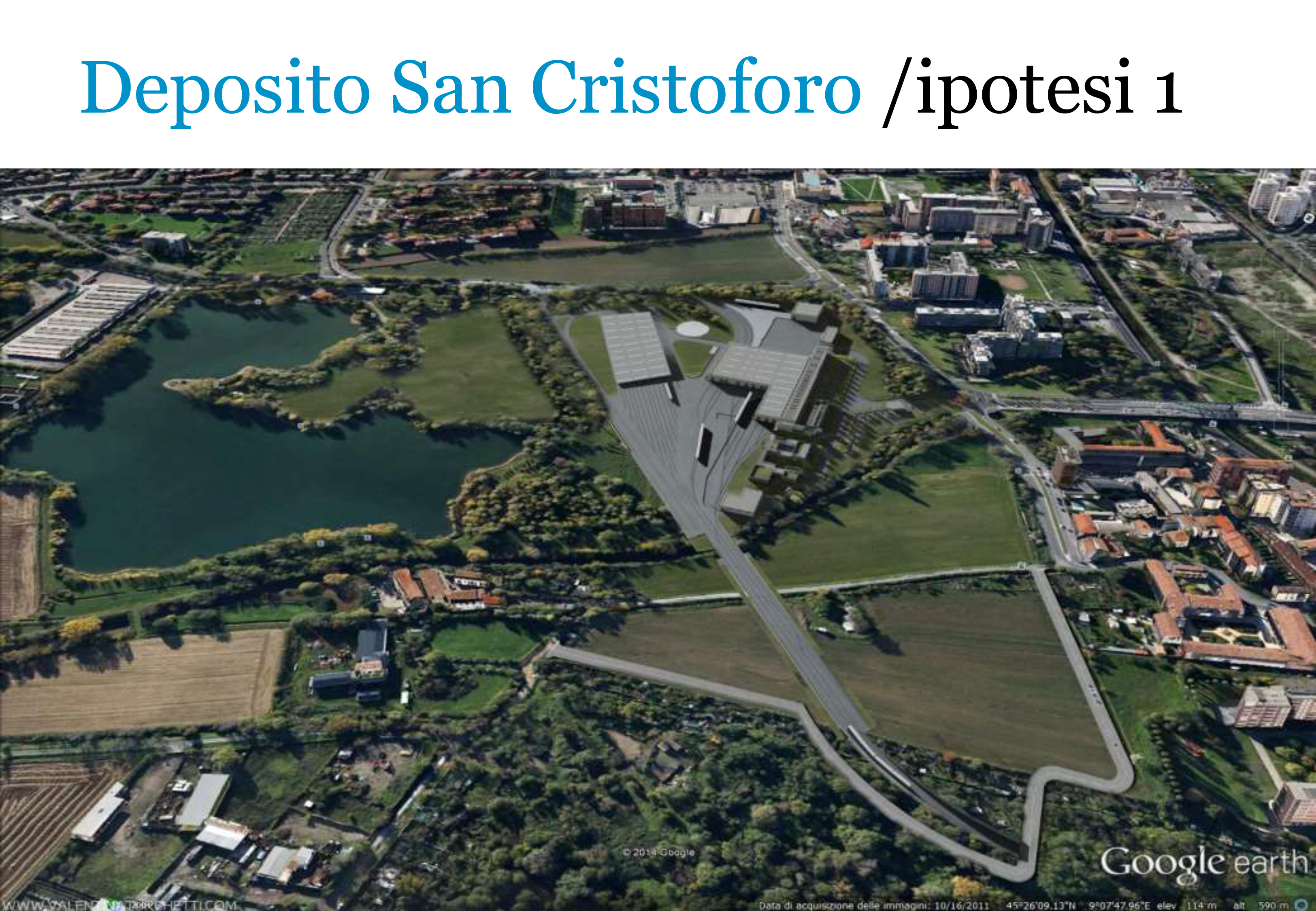

OVEST: Sono finalmente avviati anche i lavori nell’area delle stazioni Solari, Foppa e Washington-Bolivar, dove sono partiti i cantieri per lo spostamento dei sottoservizi. A Tolstoj sono arrivate le prime macchine per lo scavo delle paratie che inizierà a breve. In piazza Frattini è già stato rimosso un primo strato di terra e si stanno realizzando le travi di chiusura delle paratie. A Gelsomini è stato dirottato il traffico liberando così l’intera area di cantiere dove intanto procede lo spostamento sottoservizi. Anche a Segneri è iniziata la realizzazione delle paratie di stazione. Continua la realizzazione del fondo, sempre tramite iniezioni, del manufatto di calaggio talpe in via Ludovico il Moro, mentre è iniziata la predisposizione del terreno nell’ampia area del deposito, dove è stata rimossa l’unica interferenza (un impianto di distribuzione di carburanti) ed è iniziata la realizzazione delle paratie del tronchino e della rampa di uscita dai tunnel. Ancora nessuna notizia per la stazione San Cristoforo che, insieme con Sforza-Policlinico, rimane ancora senza cantiere.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

PER INFO SUI CANTIERI A SAN BABILA: CLICCA QUI

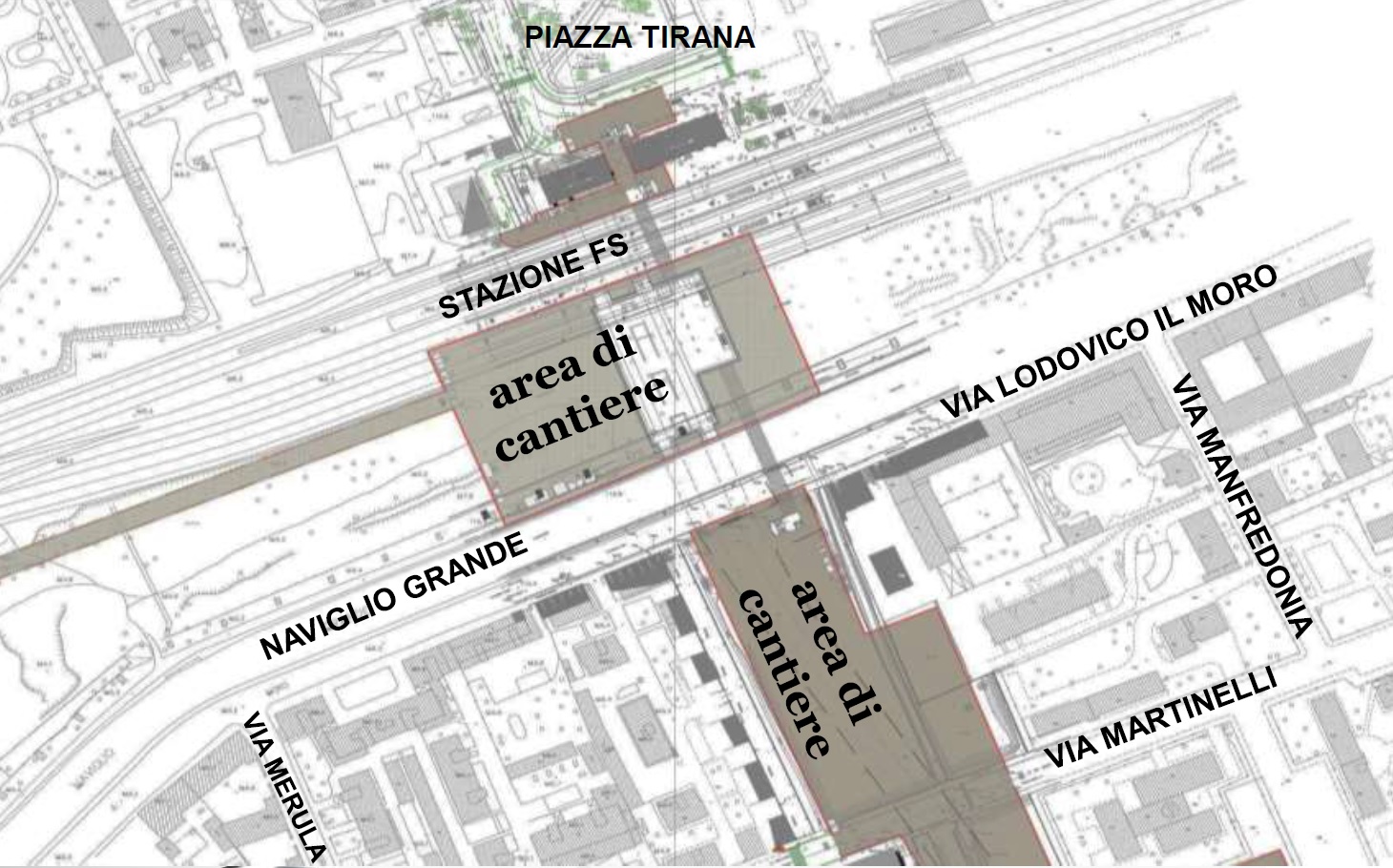

PER INFO SUI CANTIERI IN AREA SAN CRISTOFORO E DEPOSITO: CLICCA QUI

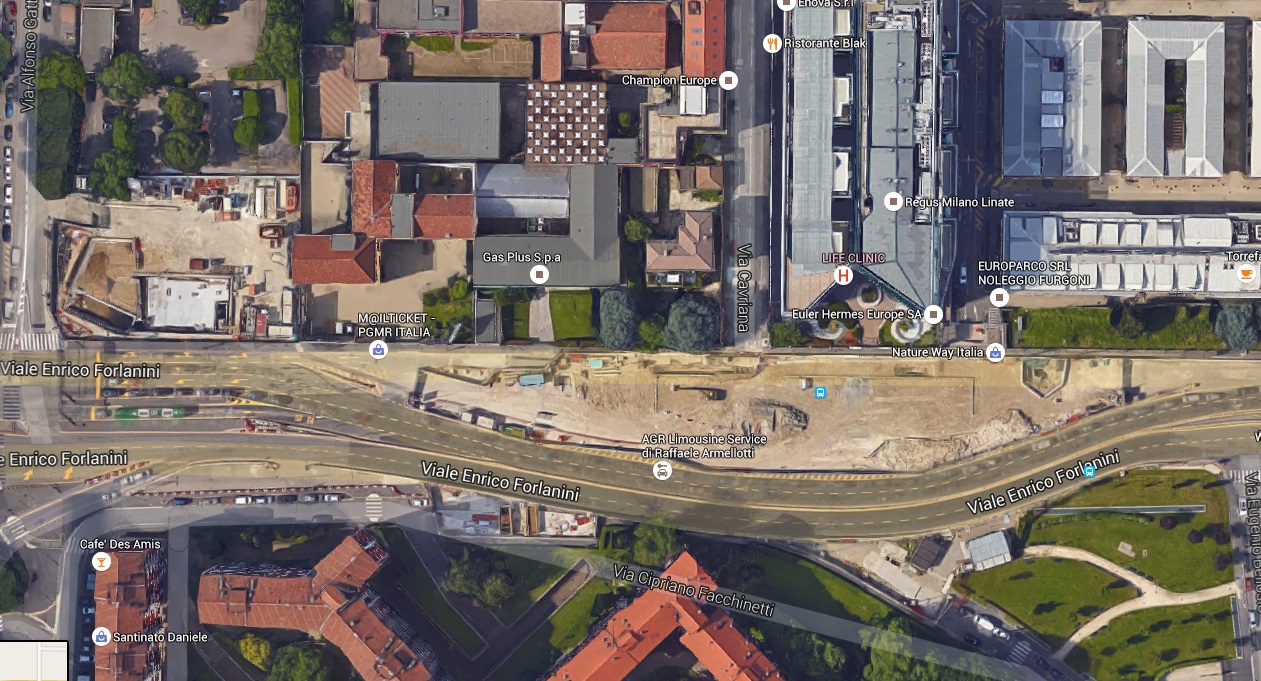

Foto da Google Earth:

Foto da Google Earth:

Foto di Lino Castriotta:

Foto MM:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

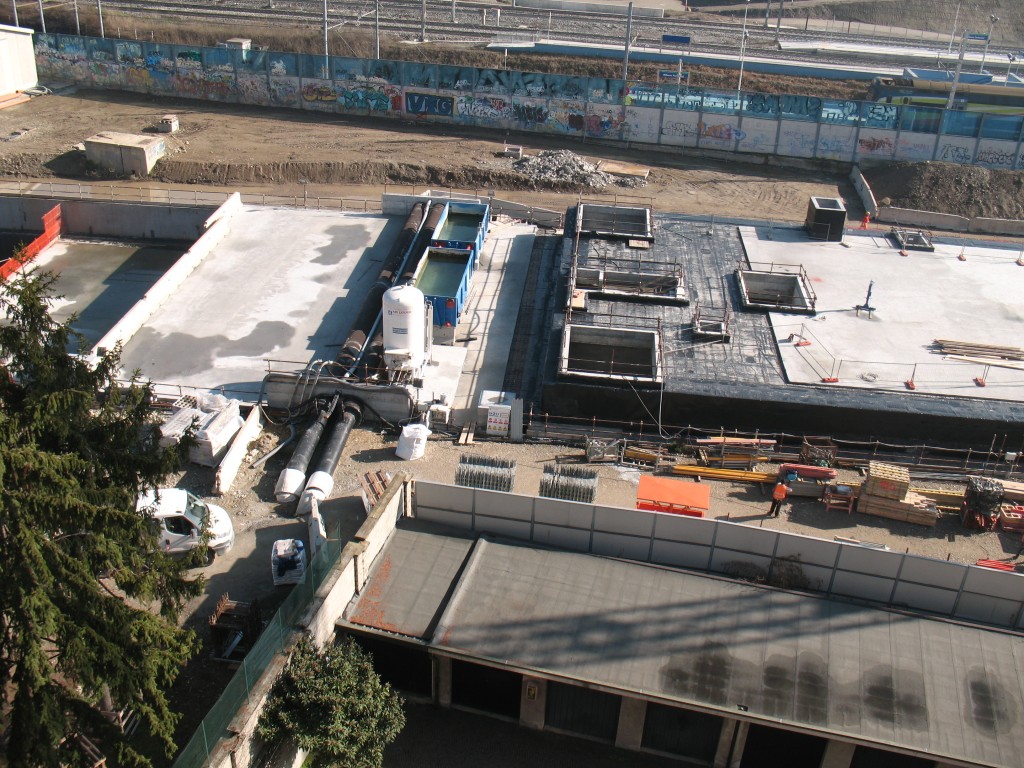

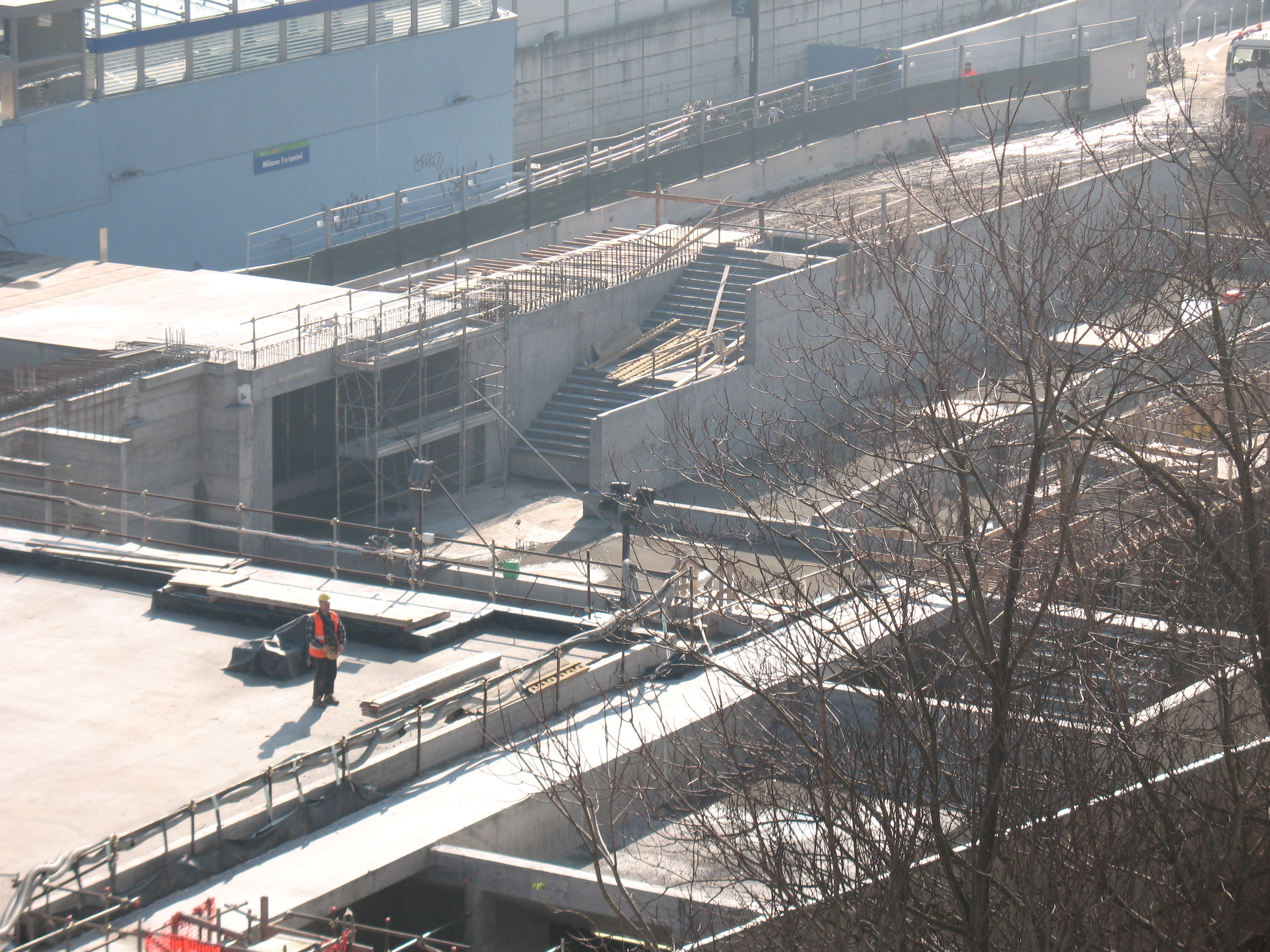

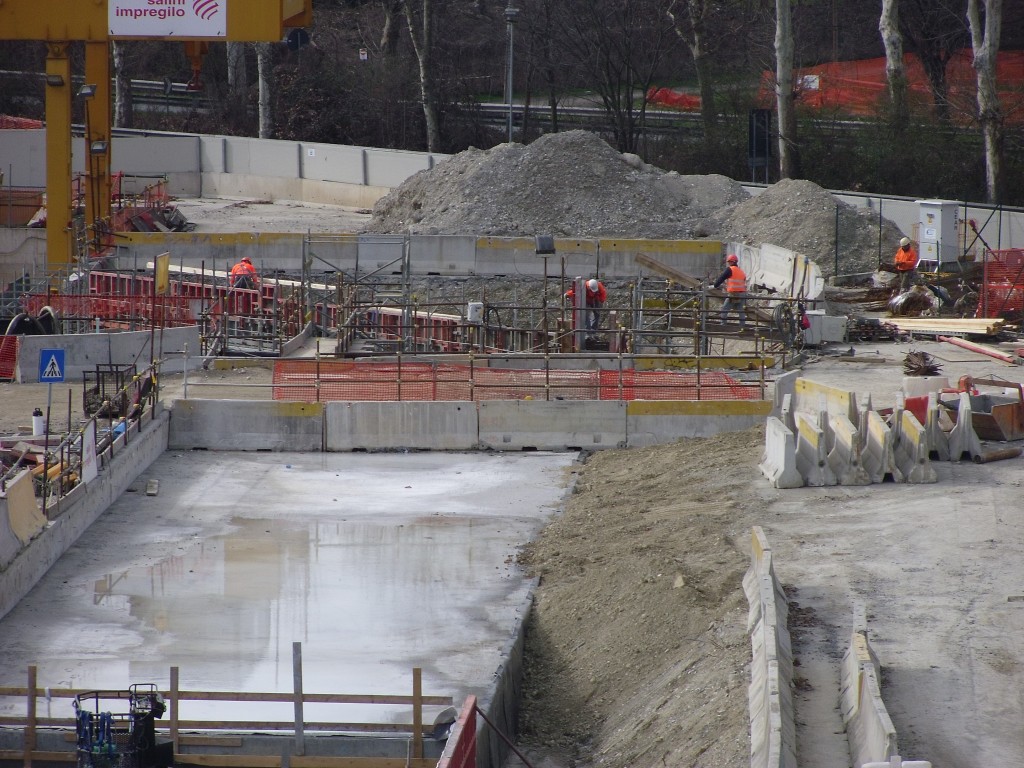

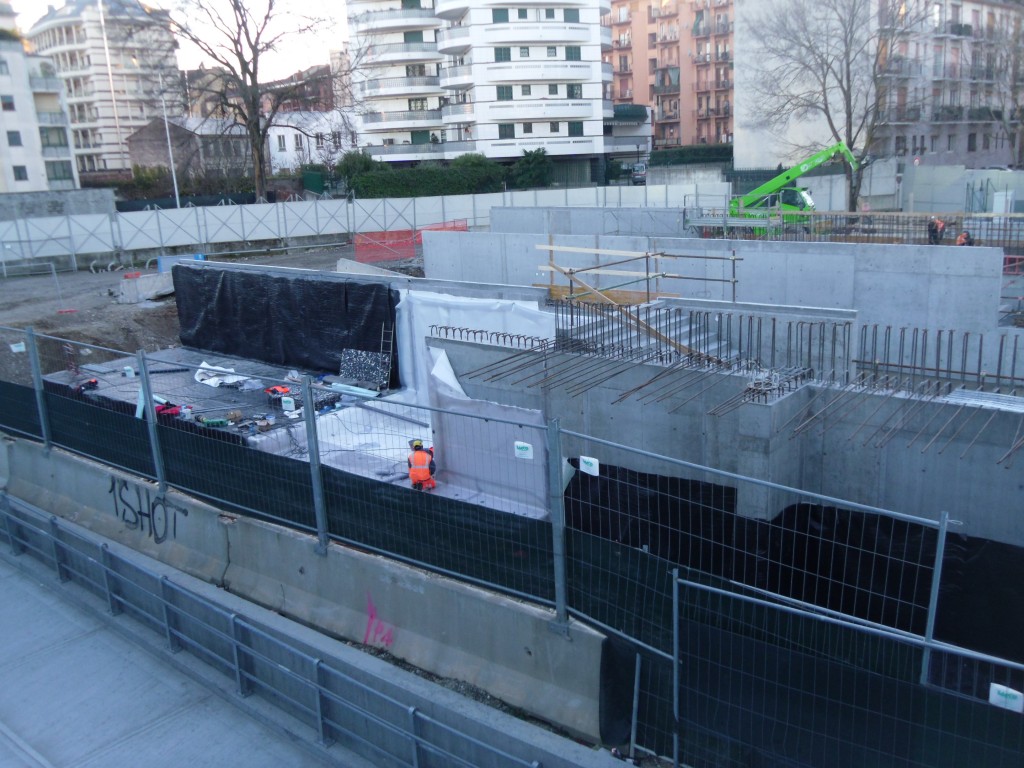

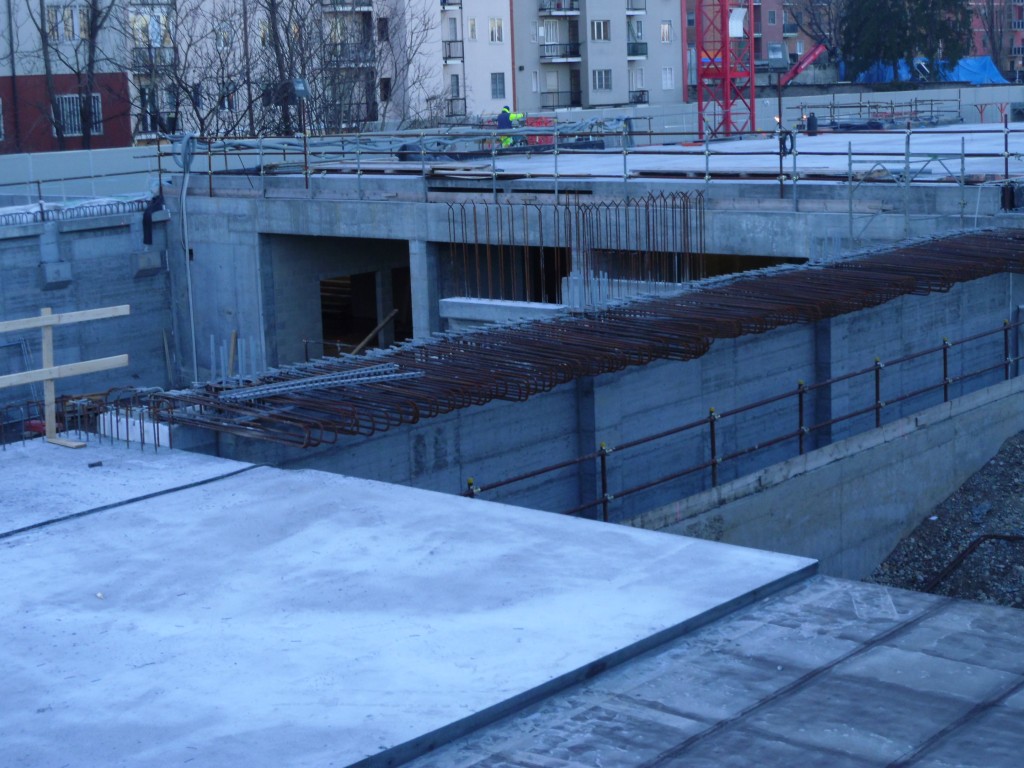

La piazza quadrata su cui confluiscono il mezzanino della metro 4 (a destra), il sottopasso centrale della stazione ferroviaria (in primo piano), la rampa di uscita verso i Tre Ponti (a sinistra). La piazza sara coperta con una tettoia metallica piana sorretta da colonne metalliche le cui basi verranno innestate ai sostegni circolari visibili in questa foto:

Foto Marco Vergini:

Foto MM:

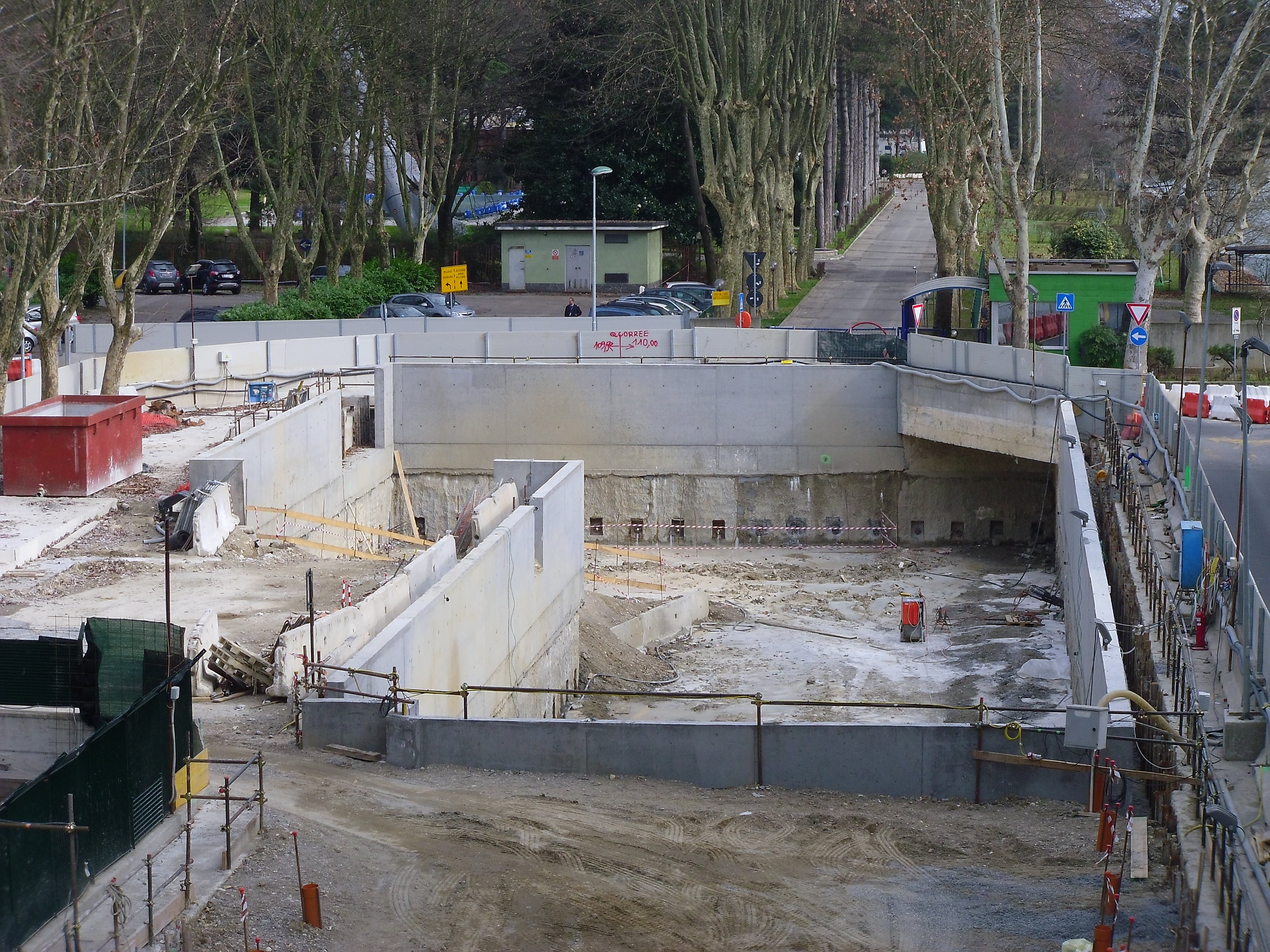

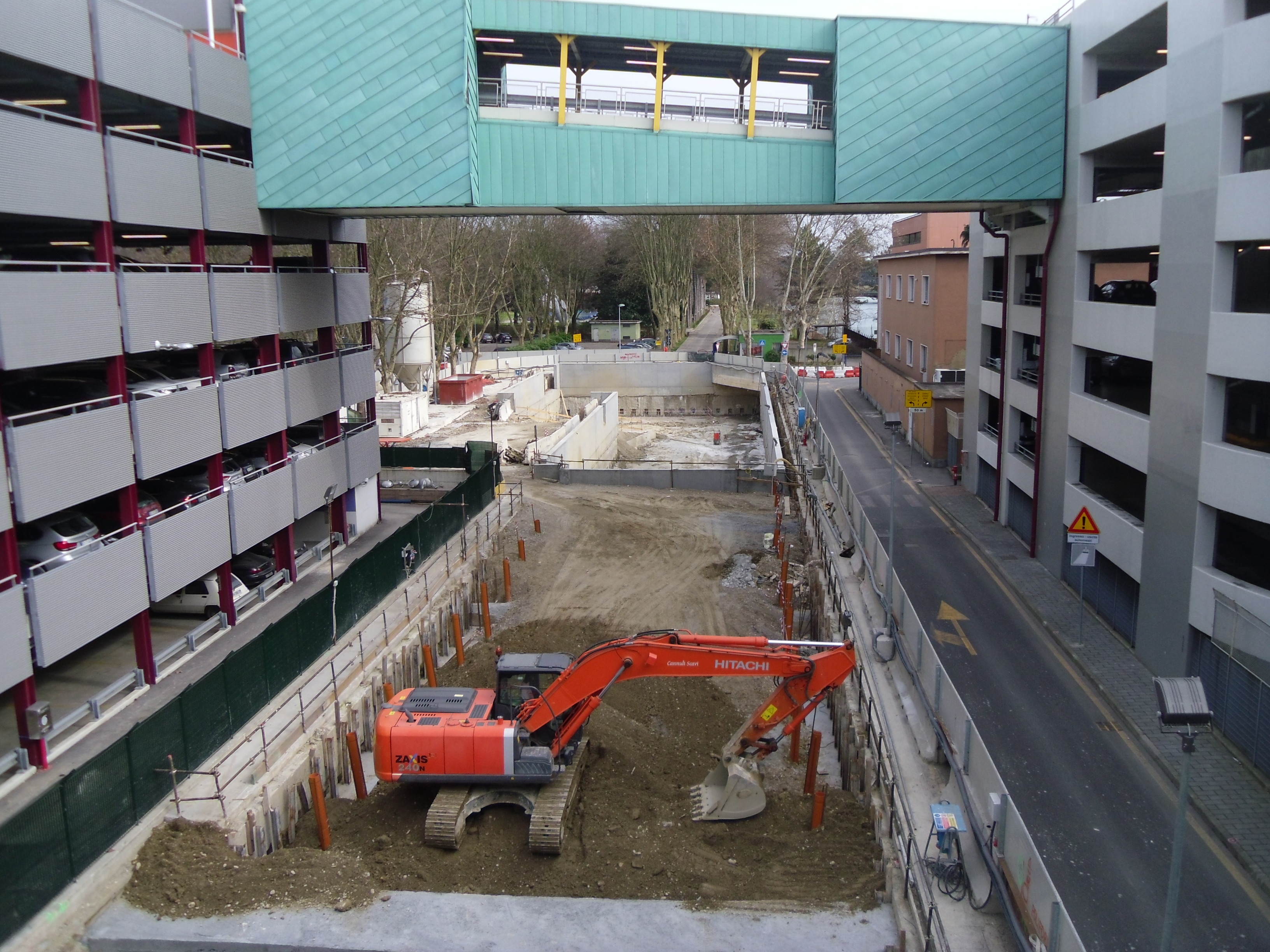

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?

Foto di Lorenzo Mastromarino:

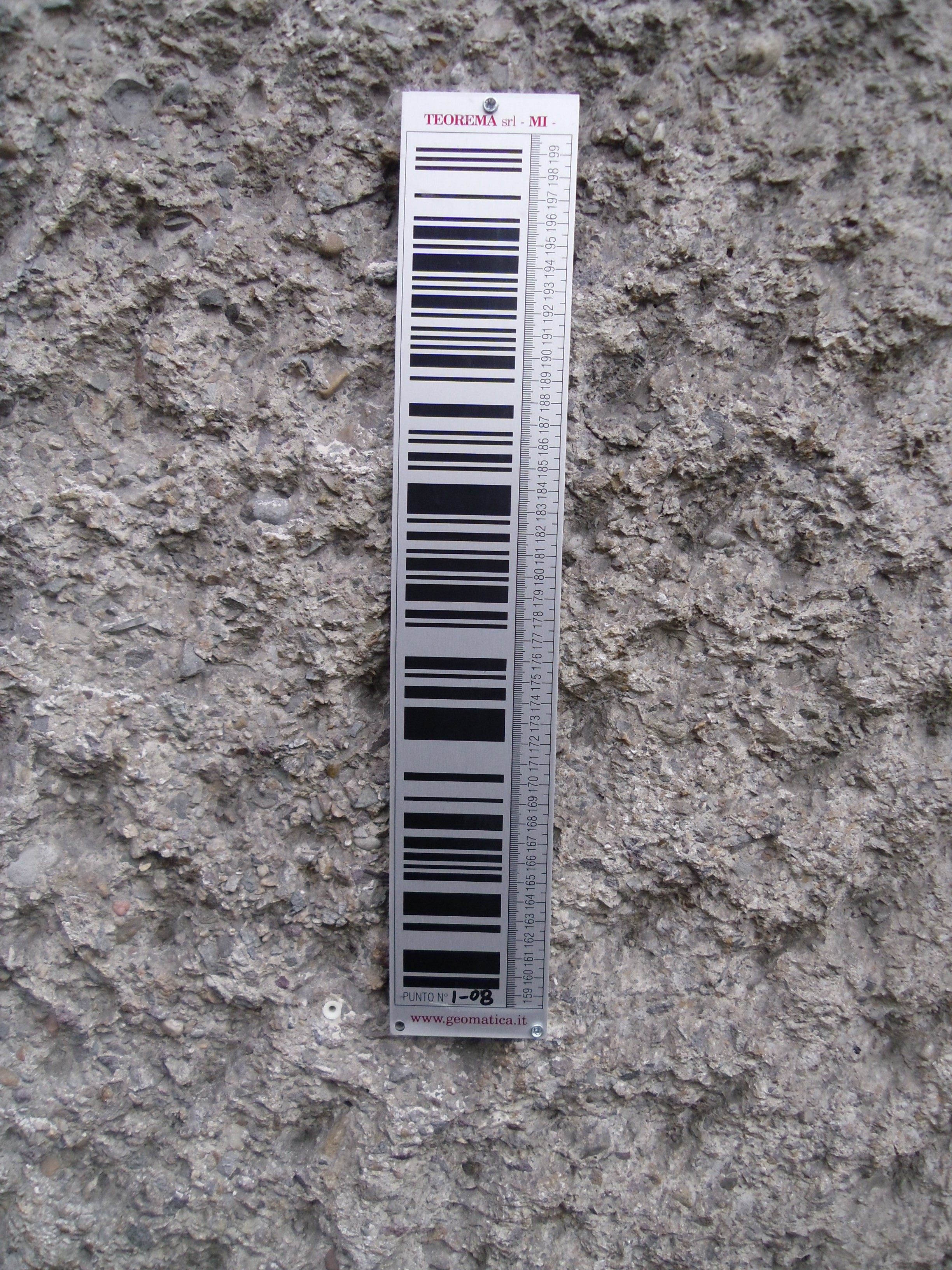

Ecco che arrivano i punti per il monotiraggio dei palazzi in area di scavo:

Manufatto Gozzi:

Pareti come quella visibile nello scavo della Linea blu si trovano già esposte nell’area sopra il parcheggio interrato di Largo Corsia dei Servi, il tracciato e la tipologia edilizia del complesso termale sono già noti da tempo.

Foto di Papoff:

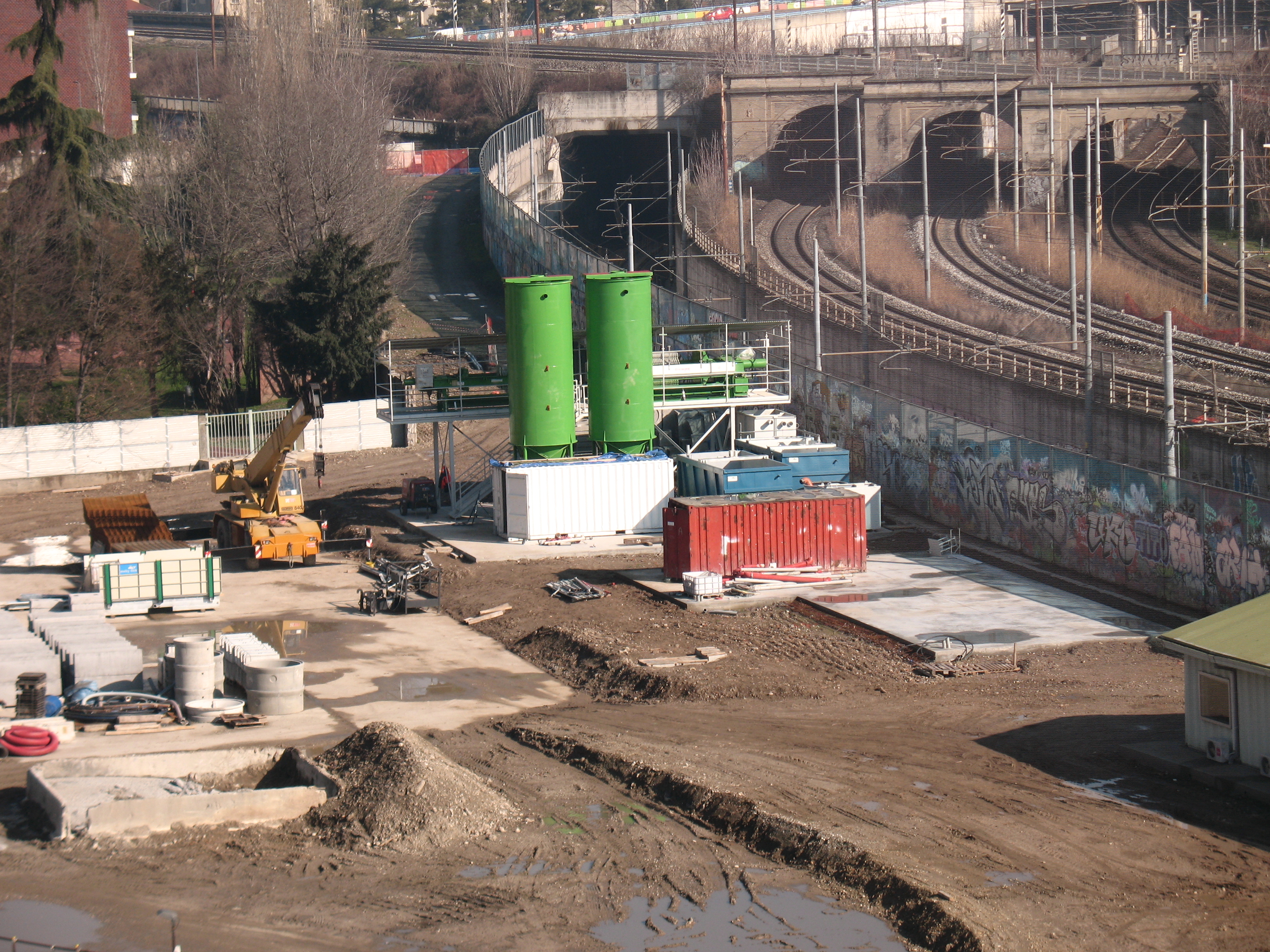

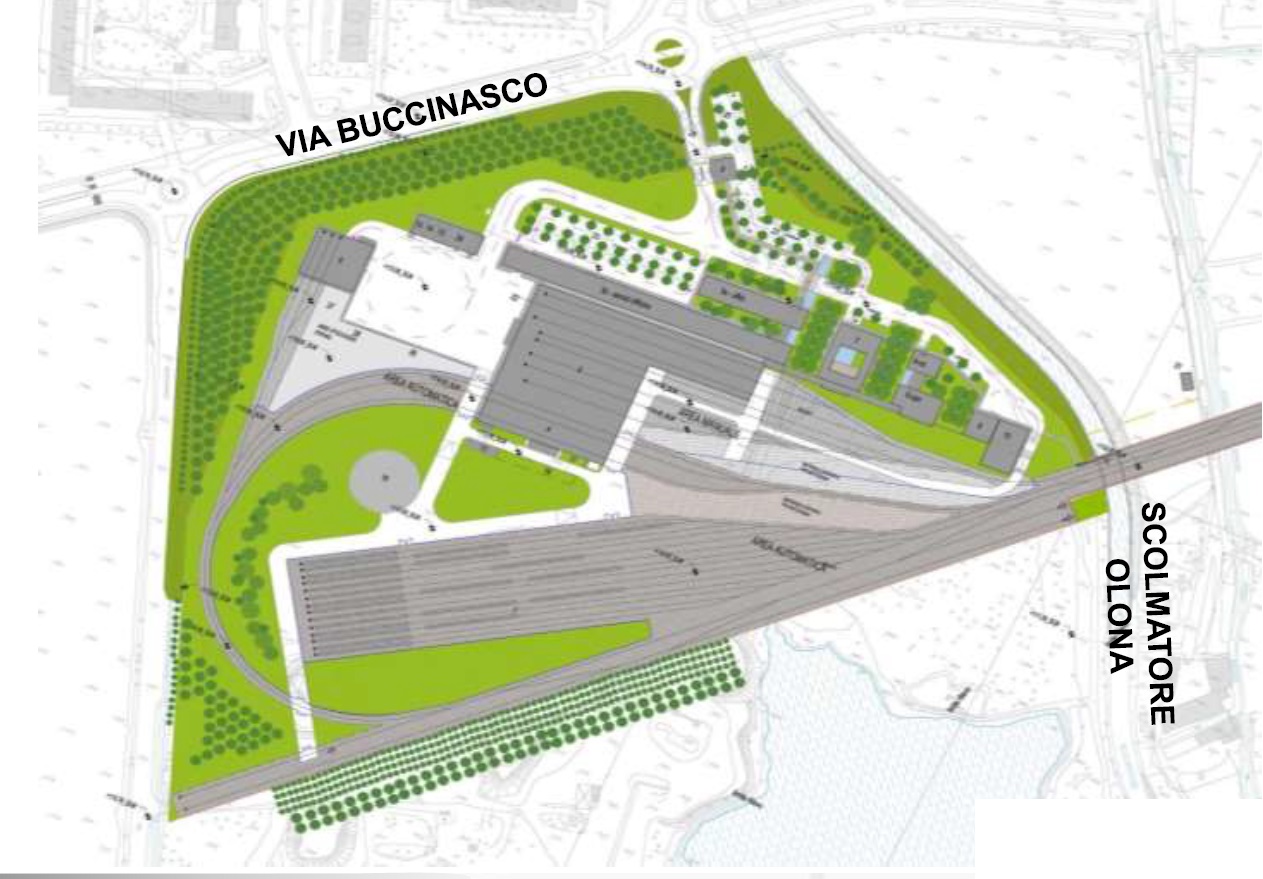

Il deposito
