ATTENZIONE! Ricordo a tutti i lettori che continua la campagna lanciata dall’Associazione MetroxMilano a favore del collegamento pedonale diretto tra M4 e M3 (clicca qui per maggiori informazioni), ricordatevi di firmare la petizione. E’ vero che il Comune ha annunciato che il collegamento verrà fatto, ma per adesso siamo solo allo studio di fattibilità, quindi molto lontani perfino dalla finanzabilità dell’opera (al di là delle promesse fatte). Ricordiamo che il CIPE ha impiegato molti mesi solo per approvare la variante Tricolore che era a costo zero! Pertanto vi invito a firmare e far firmare questa petizione che si è bloccata, inutilmente, subito dopo quello che, per ora, è solo un annuncio.

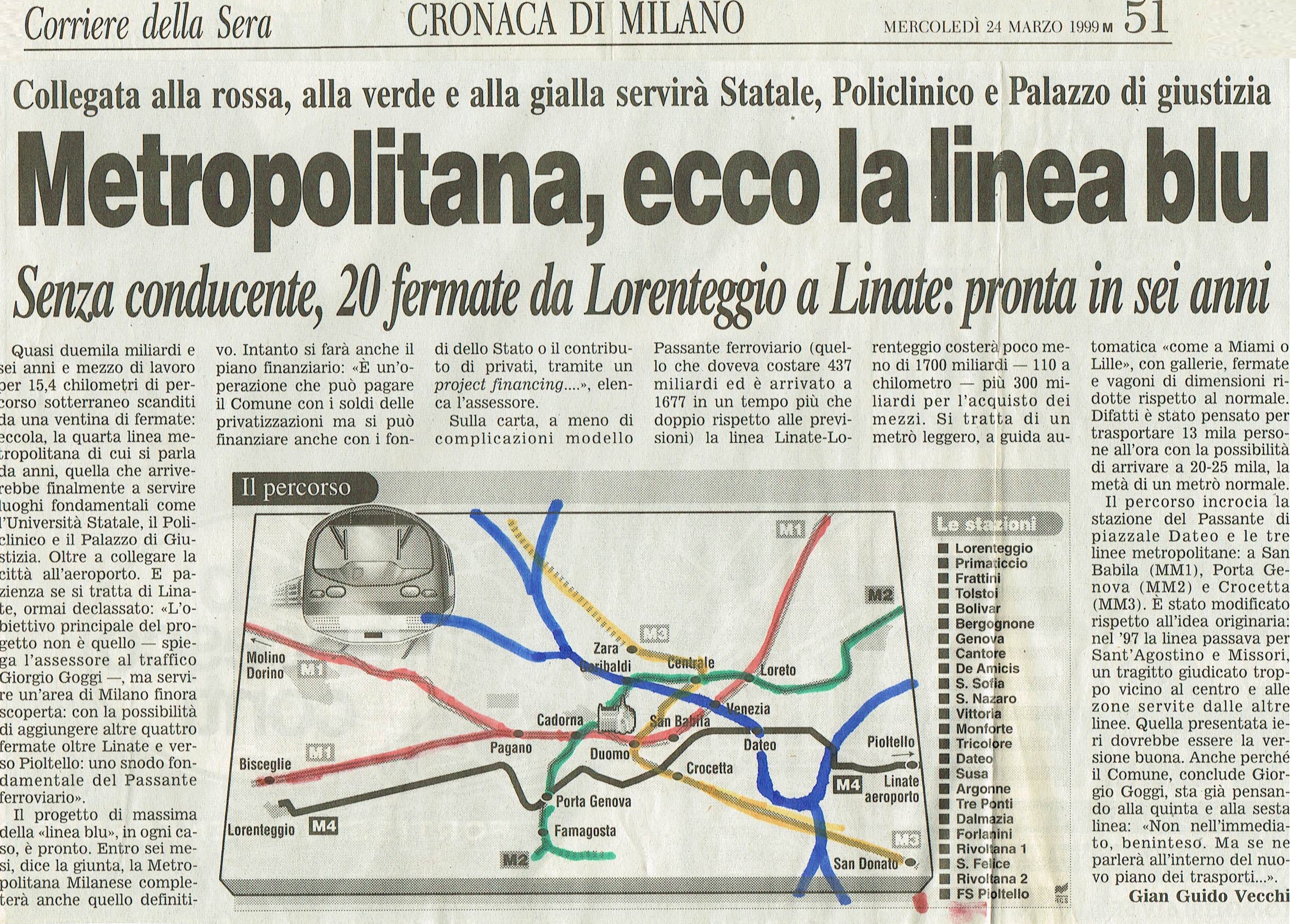

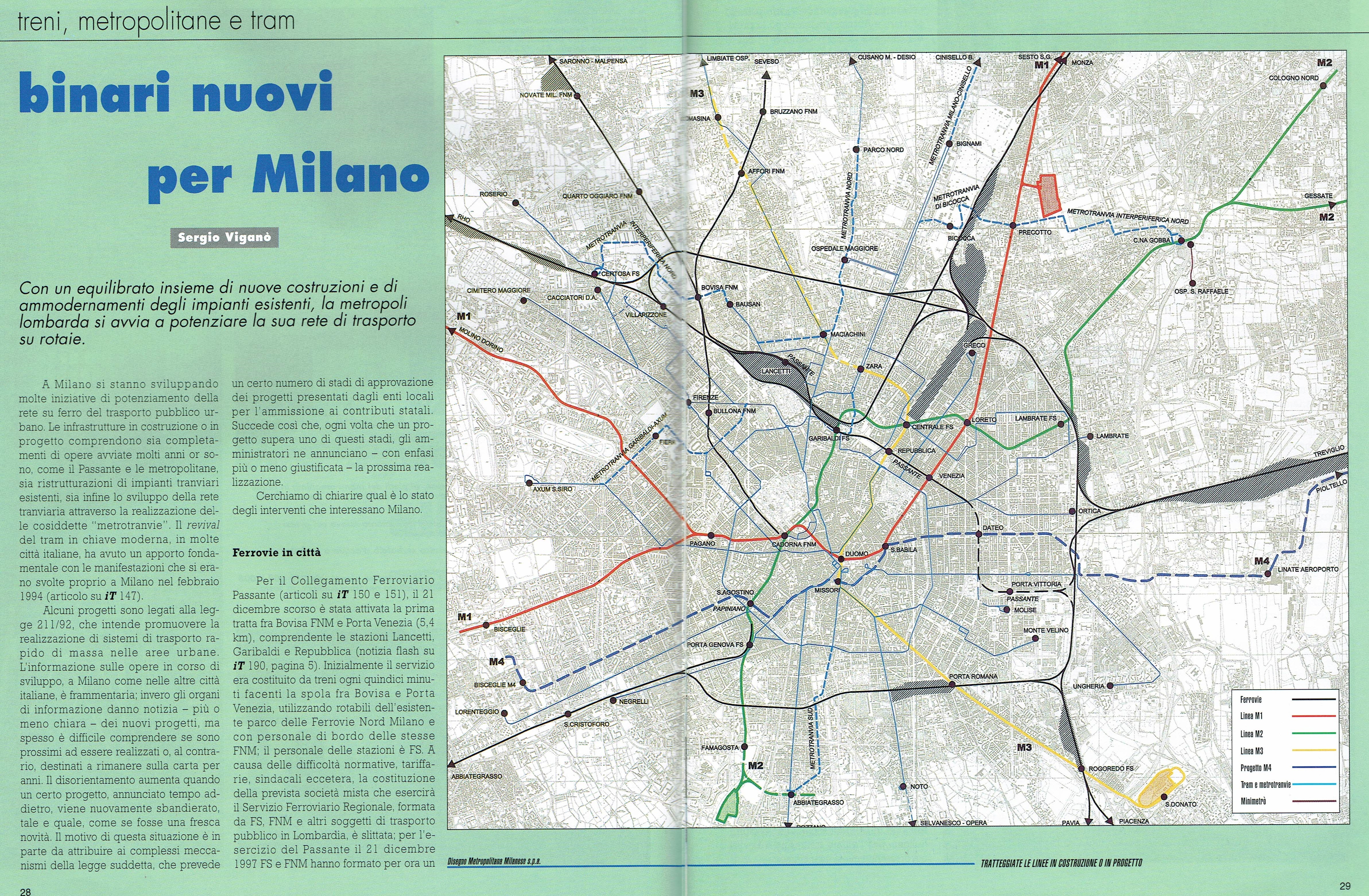

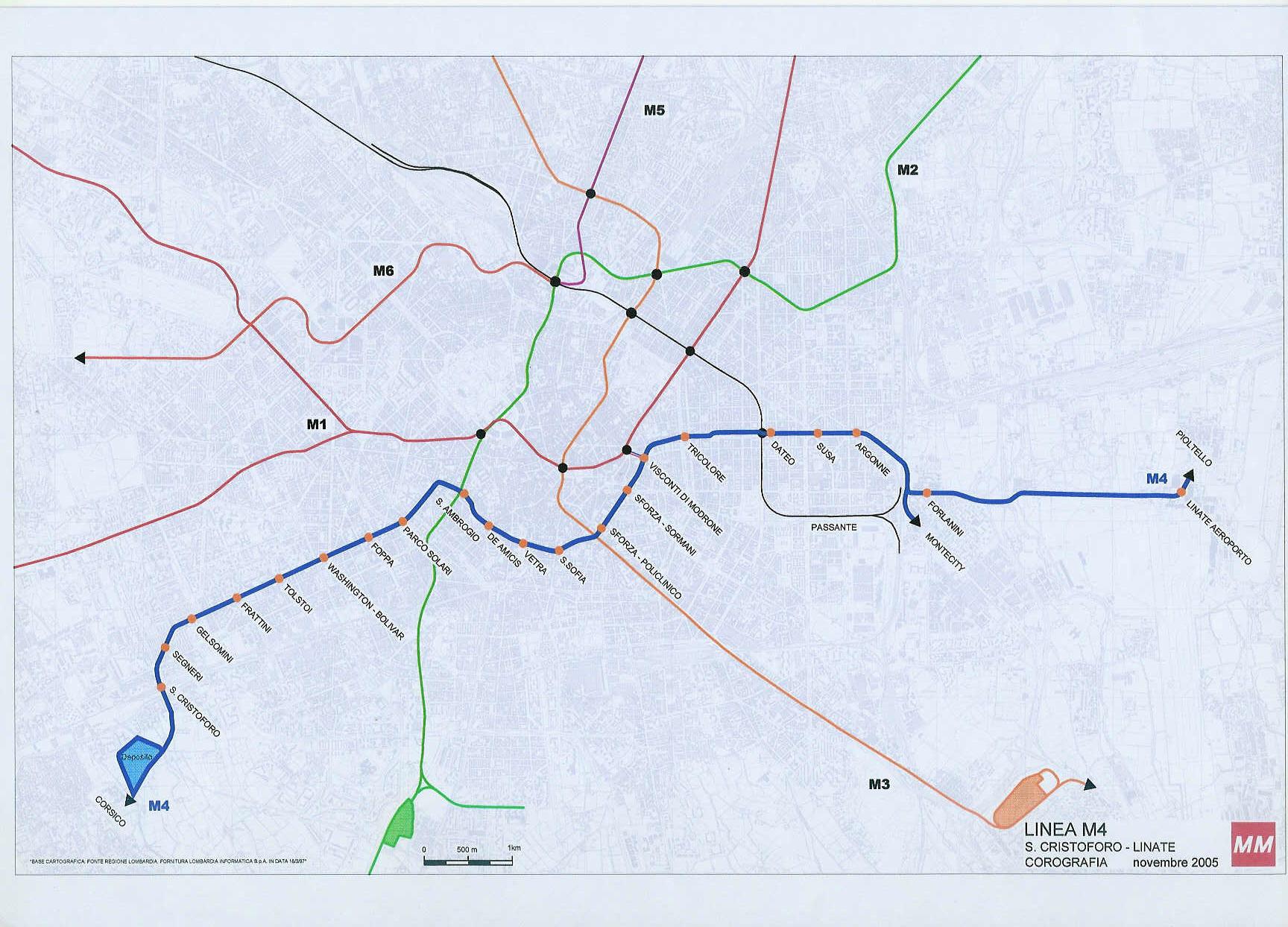

AVANZAMENTO COMPLESSIVO:

38% al 14/03/2018

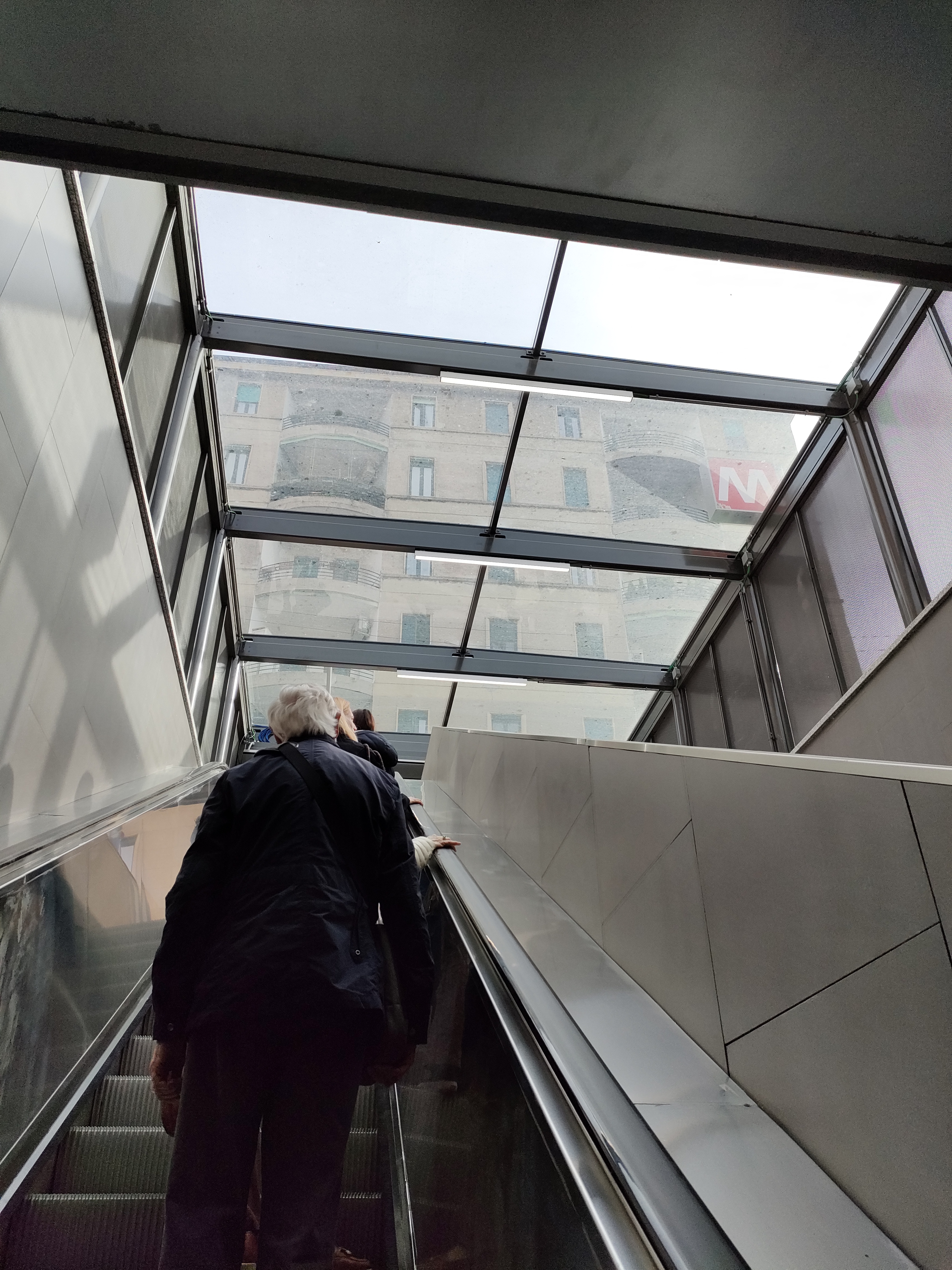

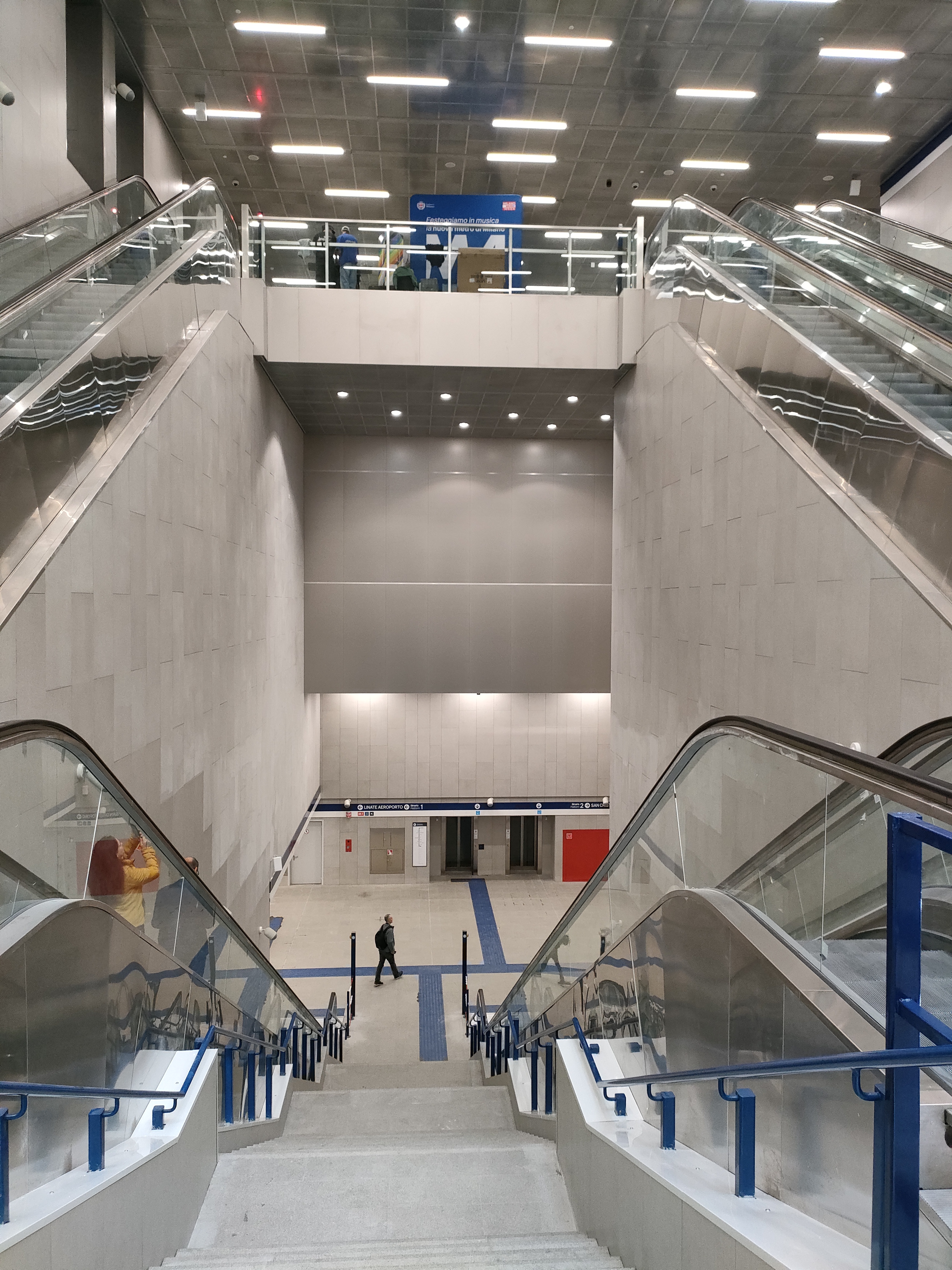

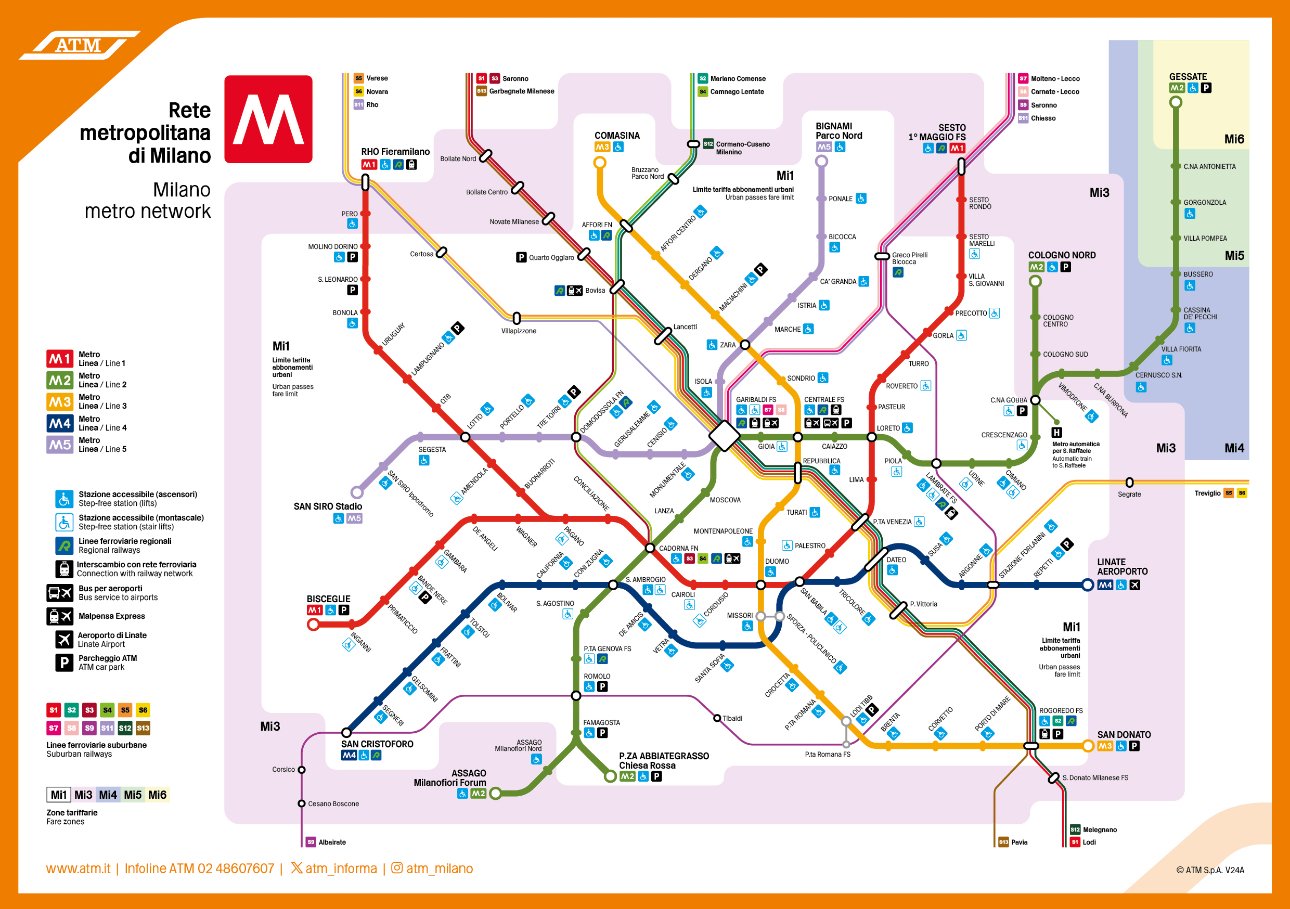

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Dal 15 marzo 2016 IN CORSO: realizzazione strutture e uscite

SEGNERI Dal 17 marzo 2015 IN CORSO: realizzazione strutture

GELSOMINI Dall’11 giugno 2015 IN CORSO: realizzazione strutture

FRATTINI Dal 26 febbraio 2015 IN CORSO: realizzazione uscite

TOLSTOJ Da maggi0 2015 IN CORSO: realizzazione strutture

WASHINGTON-BOLIVAR Da 31 agosto 2015 IN CORSO: realizzazione strutture

FOPPA Dal 2 settembre 2015 IN CORSO: realizzazione strutture

SOLARI Dal 27 agosto 2015 IN CORSO: realizzazione strutture

SANT’AMBROGIO Dal 22 febbraio 2016 IN CORSO: scavo e consolidamento fondo

DE AMICIS Dal 22 febbraio 2016 IN CORSO: realizzazione pareti stazione

VETRA Dal 22 febbraio 2016: IN CORSO: scavo e realizzazione strutture

SANTA SOFIA Dal 19 febbraio 2016 IN CORSO: scavo e consolidamento fondo

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 IN CORSO: realizzazione pareti stazione

SAN BABILA Dal 18 dicembre 2015 IN CORSO: scavo e consolidamento fondo

TRICOLORE Dal 5 agosto 2015 IN CORSO: realizzazione strutture

DATEO Dal 23 gennaio 2015 IN CORSO: realizzazione strutture

SUSA Dal 05 febbraio 2015 IN CORSO: realizzazione uscite

ARGONNE Dal 02 febbario 2015 IN CORSO: realizzazione uscite

FORLANINI FS Dal? IN CORSO: realizzazione uscite

QUARTIERE FORLANINI Dal? IN CORSO: realizzazione uscite e sistemazioni superficiali

LINATE AEROPORTO Dal 28 maggio 2012 IN CORSO: realizzazione uscite e sistemazioni superficiali

FASI REALIZZATIVE:

1)rimozione arredi e alberi

2)spostamento sottoservizi e formazione cantiere definitivo

3)realizzazione pareti perimetrali e consolidamento fondo

4)scavo e posa tiranti

5)realizzazione strutture

6)realizzazione uscite

7) installazione impianti e binari

8)sistemazione superficiali e allestimento stazioni

Le talpe solitamente attraversano le stazioni durante la fase 6. I collaudi avvengono durante la fase 8.

BOB = Bonifica da Ordigni Bellici della seconda guerra mondiale.

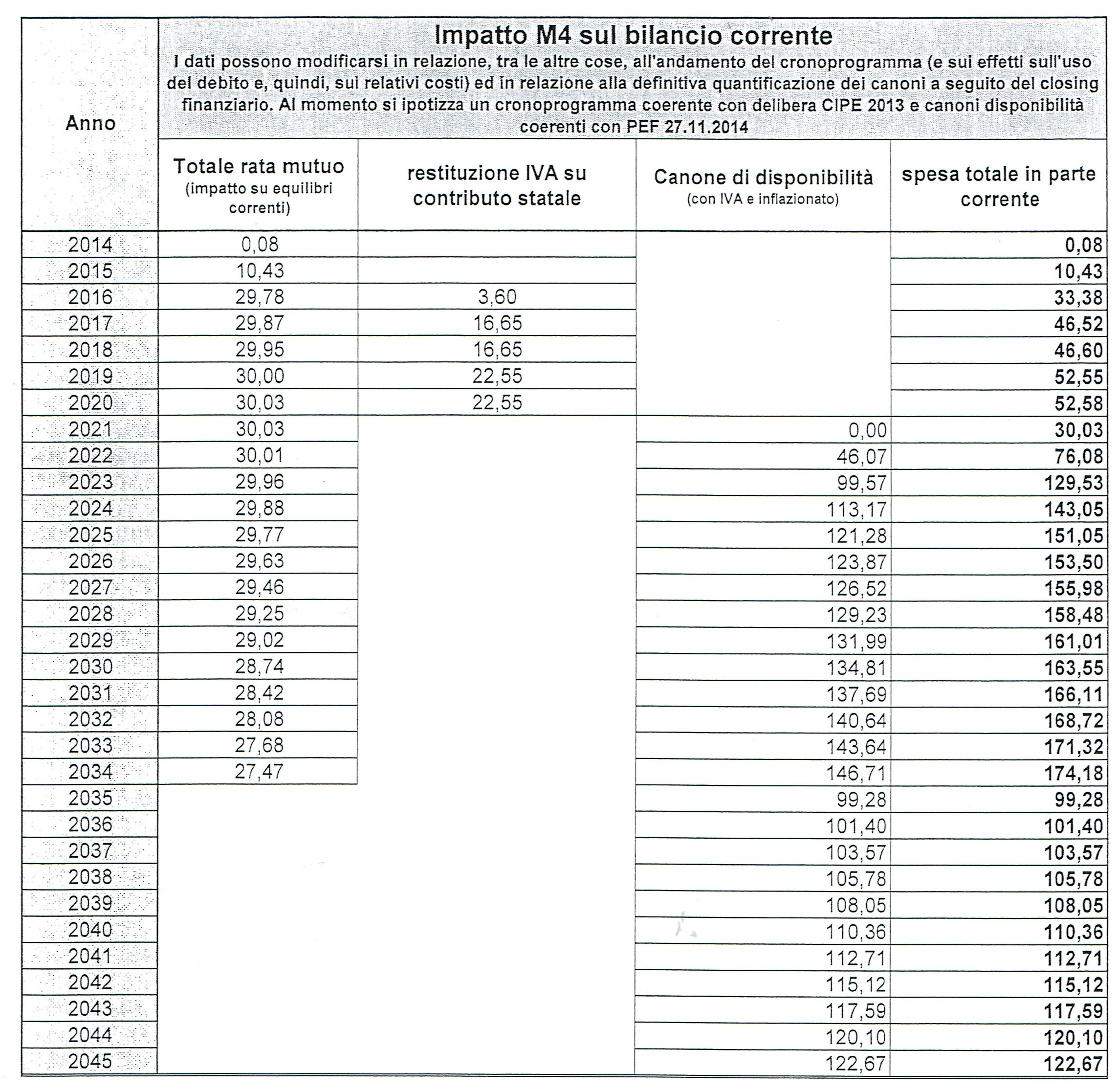

AGGIORNAMENTO DATE DI APERTURA/CRONOPROGRAMMA (GIUGNO 2018)

SAN CRISTOFORO Dal 15 marzo 2016 al 31 luglio 2023 (era 30 aprile 2022)

SEGNERI Dal 17 marzo 2015 al 31 luglio 2023 (era 30 aprile 2022)

GELSOMINI Dall’11 giugno 2015 al 31 luglio 2023 (era 30 aprile 2022)

FRATTINI Dal 26 febbraio 2015 al 31 luglio 2023 (era 30 aprile 2022)

TOLSTOJ Da maggi0 2015 al 31 luglio 2023 (era 30 aprile 2022)

WASHINGTON-BOLIVAR Da 31 agosto 2015 al 31 luglio 2023 (era 30 aprile 2022)

FOPPA Dal 2 settembre 2015 al 31 luglio 2023 (era 30 aprile 2022)

SOLARI Dal 27 agosto 2015 al 31 luglio 2023 (era 30 aprile 2022)

SANT’AMBROGIO Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

DE AMICIS Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

VETRA Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

SANTA SOFIA Dal 19 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 al 31 luglio 2023 (era 30 aprile 2022)

SAN BABILA Dal 18 dicembre 2015 a dicembre 2022 (era 30 aprile 2022)

TRICOLORE Dal 5 agosto 2015 a dicembre 2022 (era 30 aprile 2022)

DATEO Dal 23 gennaio 2015 a dicembre 2022 (era 30 aprile 2022)

SUSA Dal 05 febbraio 2015 a dicembre 2022 (era 30 aprile 2022)

ARGONNE Dal 02 febbario 2015 a dicembre 2022 (era 30 aprile 2022)

FORLANINI FS Dal? al 31 gennaio 2021 (era 30 aprile 2022)

QUARTIERE FORLANINI Dal? al 31 gennaio 2021 (era 30 aprile 2022)

LINATE AEROPORTO Dal 28 maggio 2012 al 31 gennaio 2021 (era 30 aprile 2022)

TRATTA EXPO

LINATE: sembra terminato il montaggio della copertura metallica del mezzanino ed è in costruzione l’uscita ovest (a pianta triangolare) di cui ora è visibile l’alto muro posteriore in calcestruzzo armato. Prosegue velocemente il ripristino della viabilità sopra il “tronchino” (un tratto di tunnel oltre l’ultima stazione dove verranno ricoverati i treni e dove è possibile invertire la marcia dei treni). Continuano anche le attività per la realizzazione della terza e ultima sezione del collegamento pedonale con l’aeroporto, dove al momento sono in fase di realizzazione le strutture.

QUARITERE FORLANINI: terminata la costruzione delle strutture della scala sud è già stato terminato il ripristino dell’arredo urbano pre-cantiere. Nel mentre prosegue la realizzazione dell’uscita nord.

FORLANINI FS: ormai completata la realizzazione al rustico del complesso della stazione è stato completato il montaggio della struttura metallica di copertura. Nel manufatto Sereni (“Pratone”) prosegue l’attività di supporto delle “talpe” con la modifica degli impianti di spostamento dello smarino (la terra di scavo) tramite la realizzazione di un nuovo sistema di nastri trasportatori.

TRATTA EST

ARGONNE: sono state completate le strutture della stazione e delll’uscita nel parterre ed è ora in corso il rinterro. Continua la realizzazione delle strutture delle uscite sul marciapiede nord di viale Argonne.

SUSA: sono state completate le strutture del manufatto “Argonnne” e della stazione. Continua la realizzazione delle strutture dei blocchi di uscite lungo i marciapiedi laterali di viale Argonne.

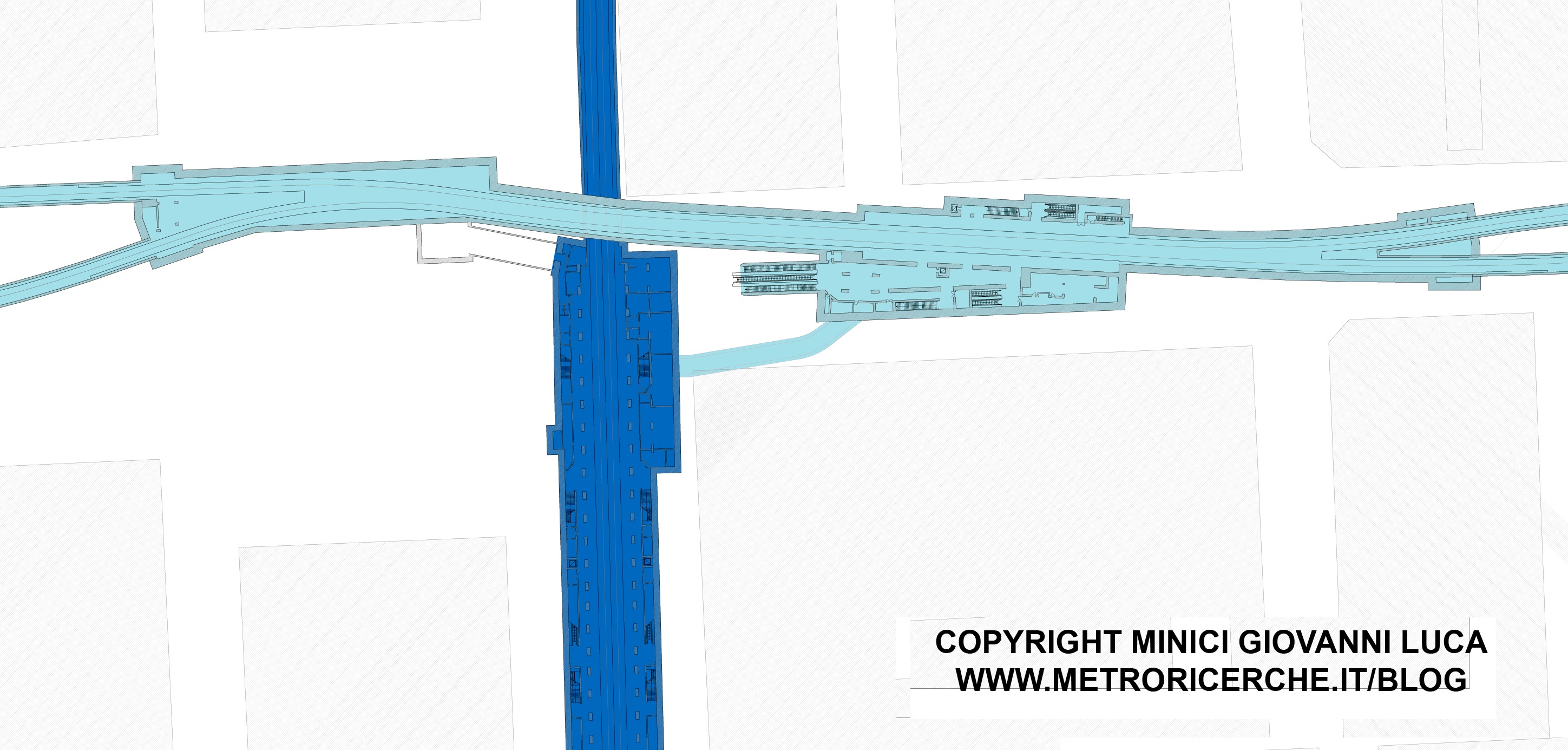

DATEO: prosegue la realizzazione delle strutture nel vano principale e nell’area che sarà occupata dalla seconda metà del mezzanino, dalle scale di uscita e dal corridoio di collegamento con il Passante.

TRICOLORE: è stata momentaneamente interrotta la realizzazione delle strutture per completare il montaggio delle due talpe più grandi che scaveranno i tunnel della tratta centrale.

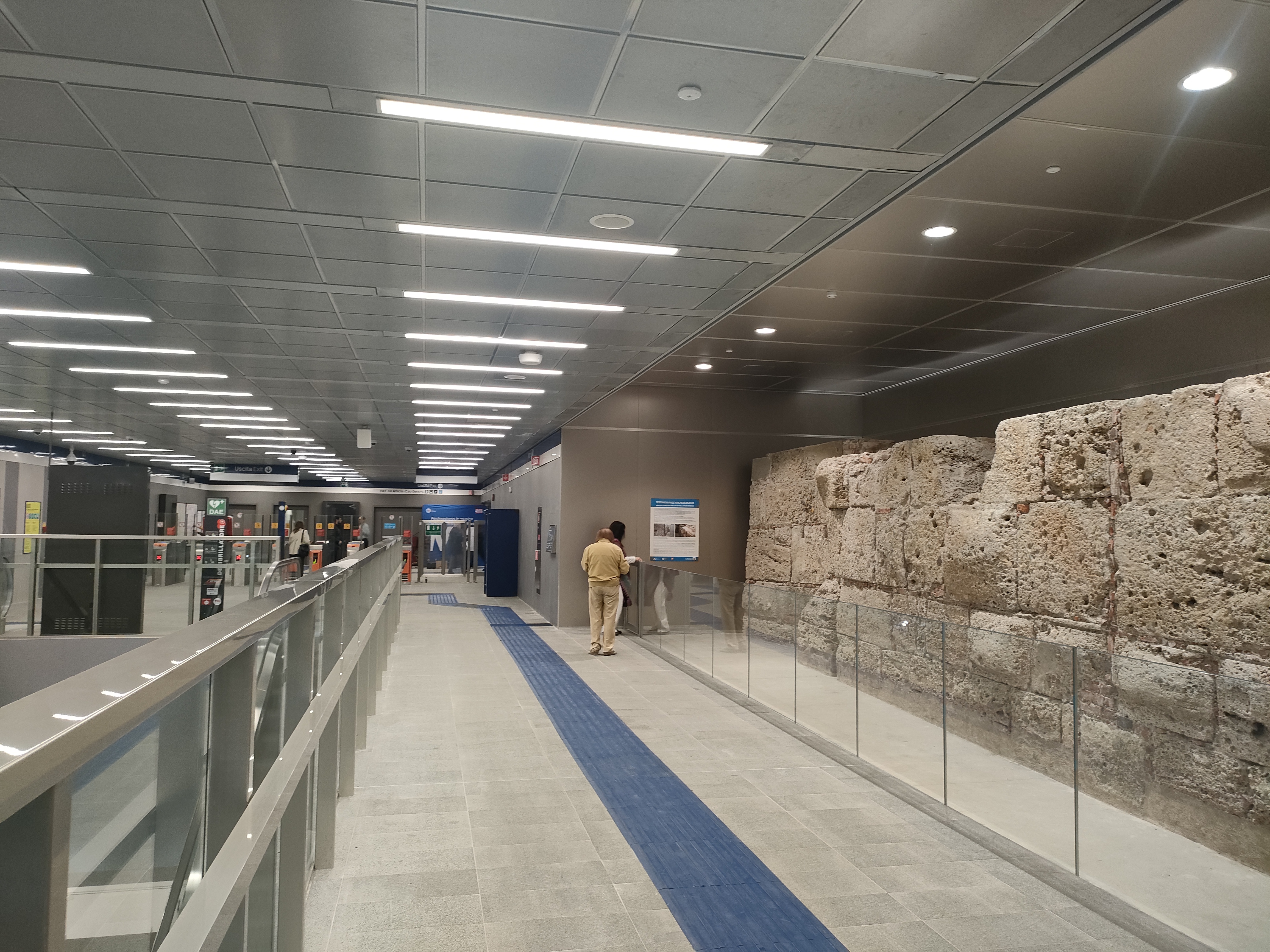

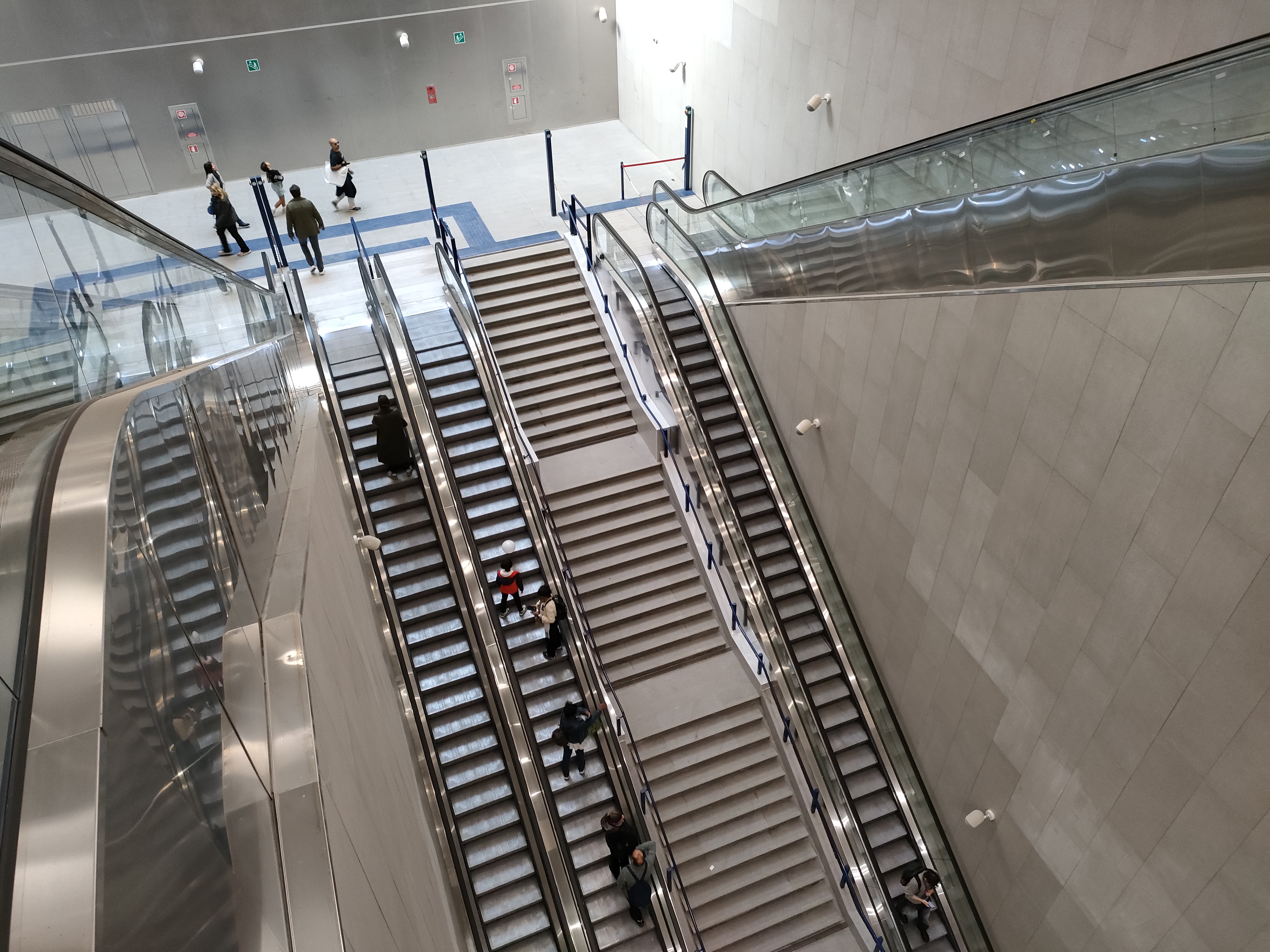

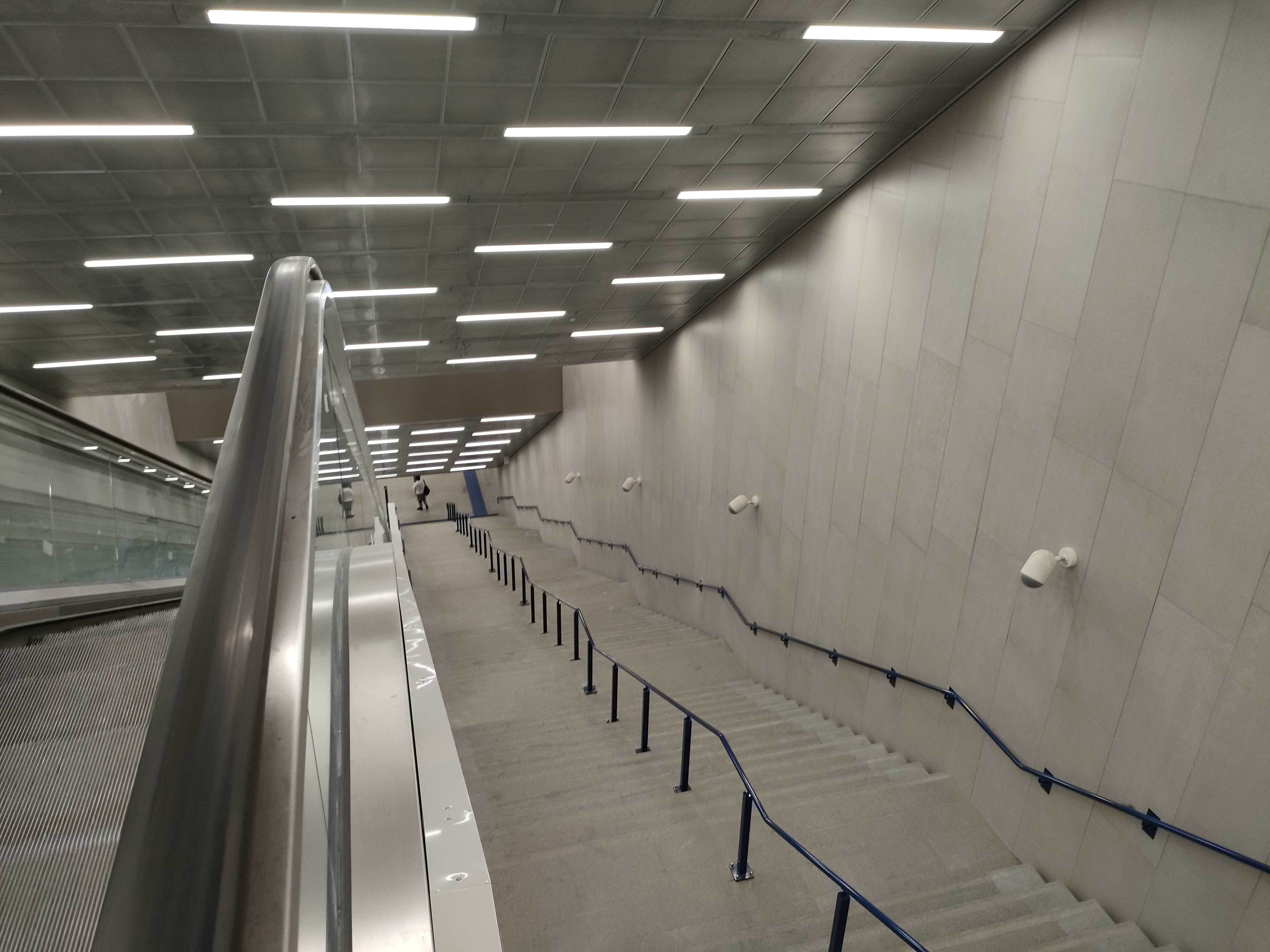

TRATTA CENTRALE

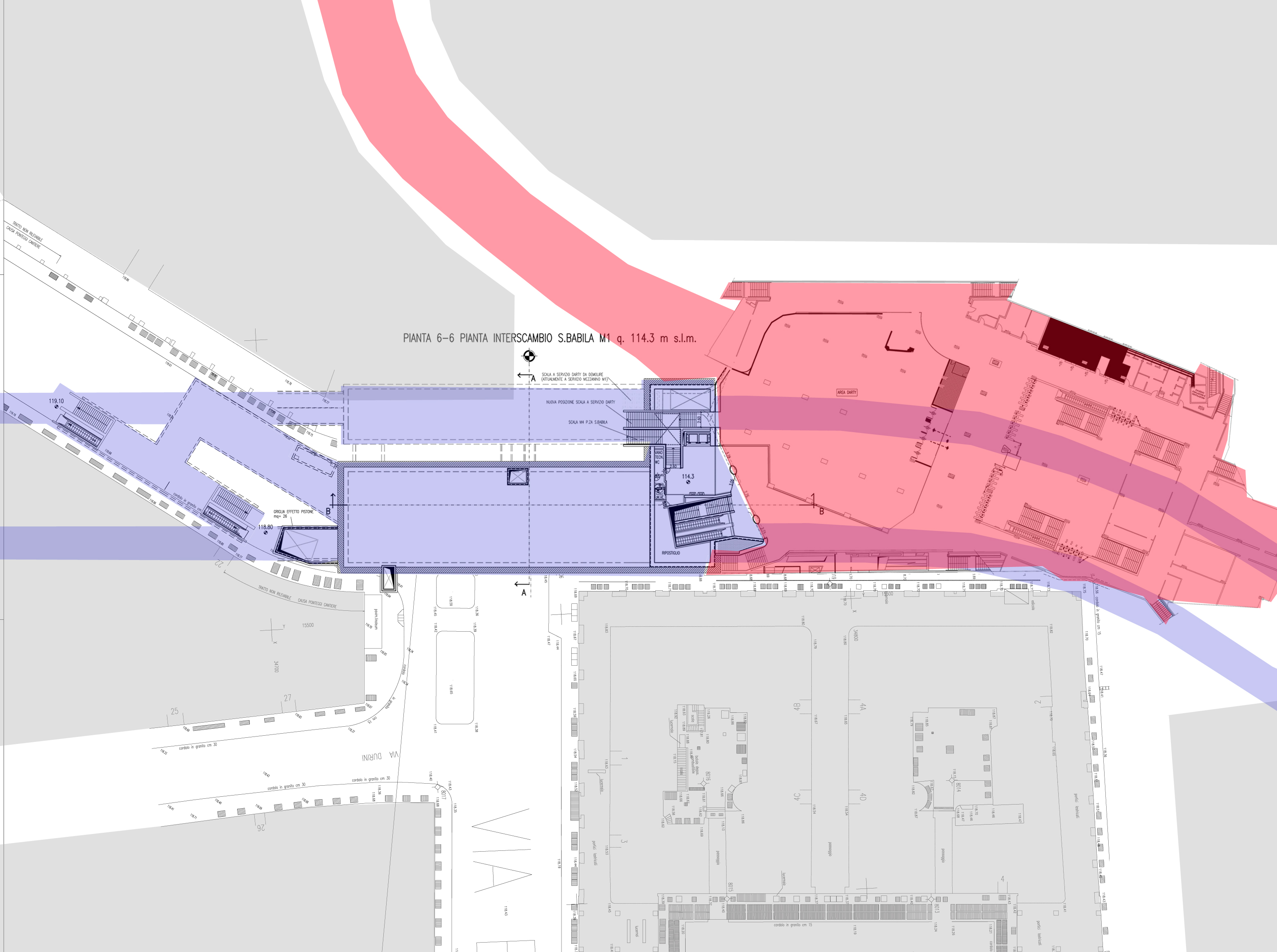

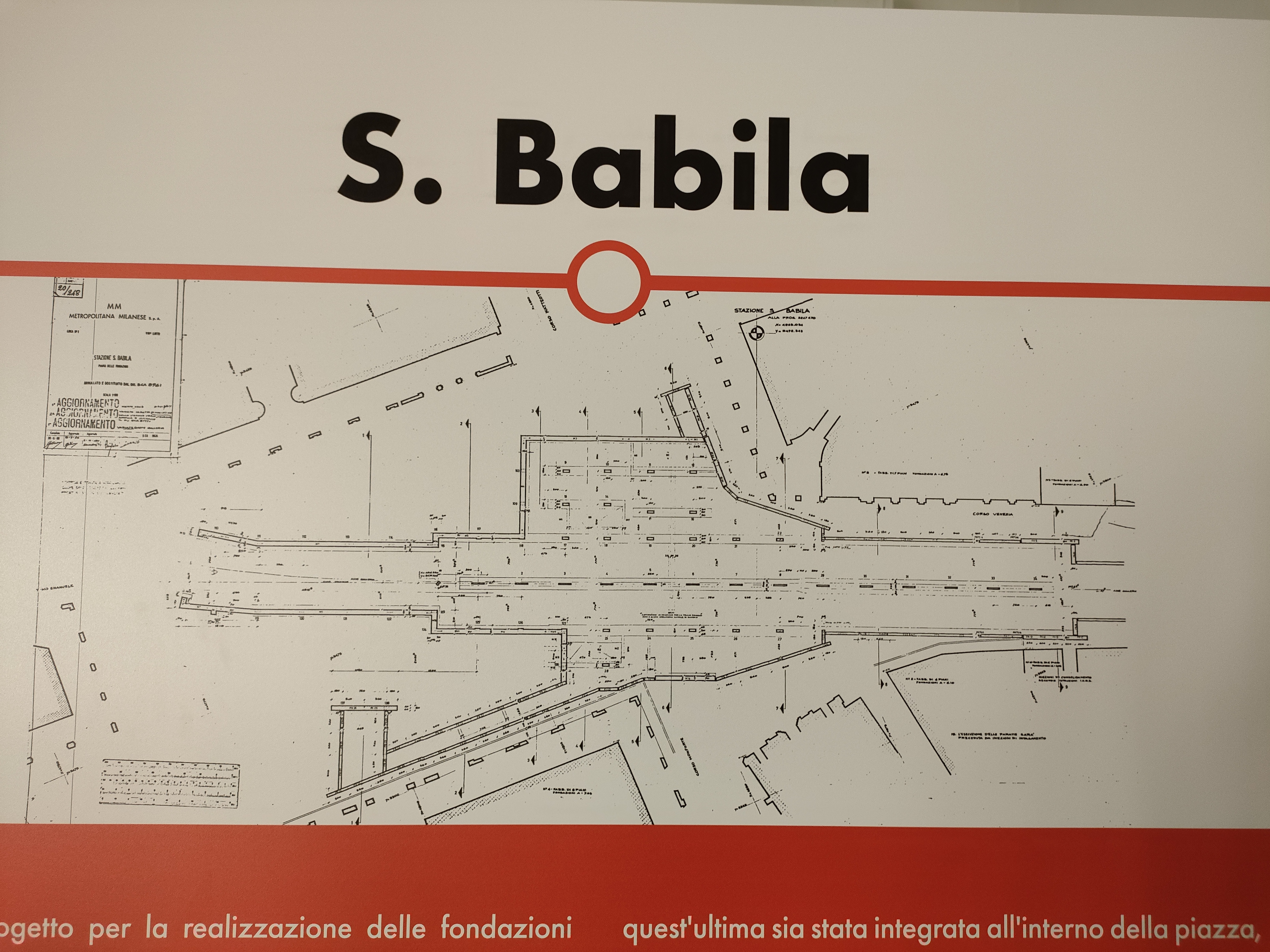

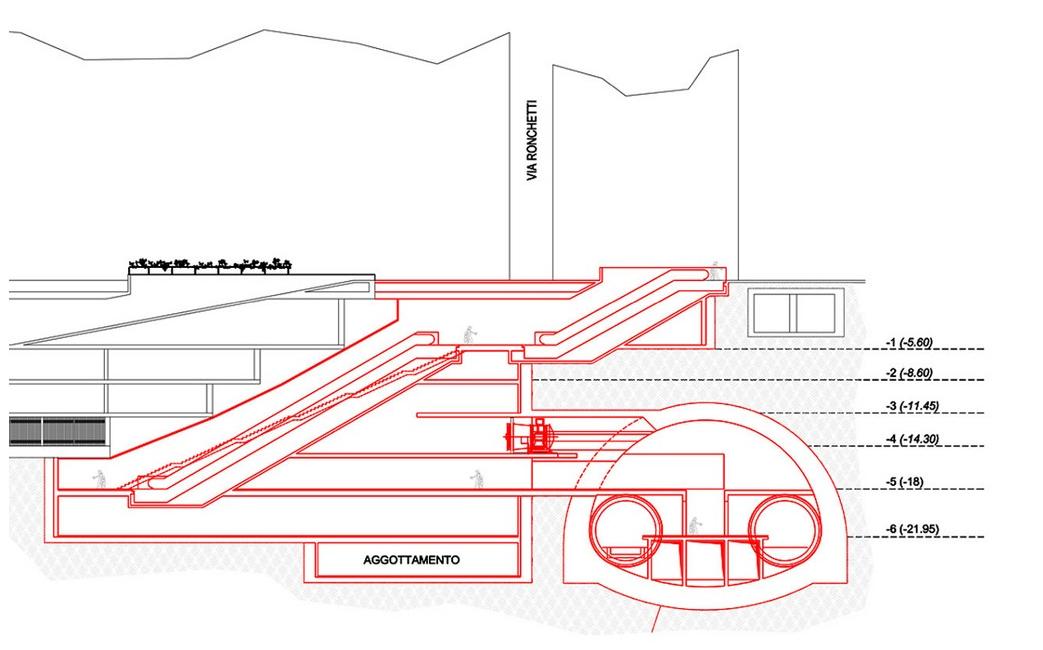

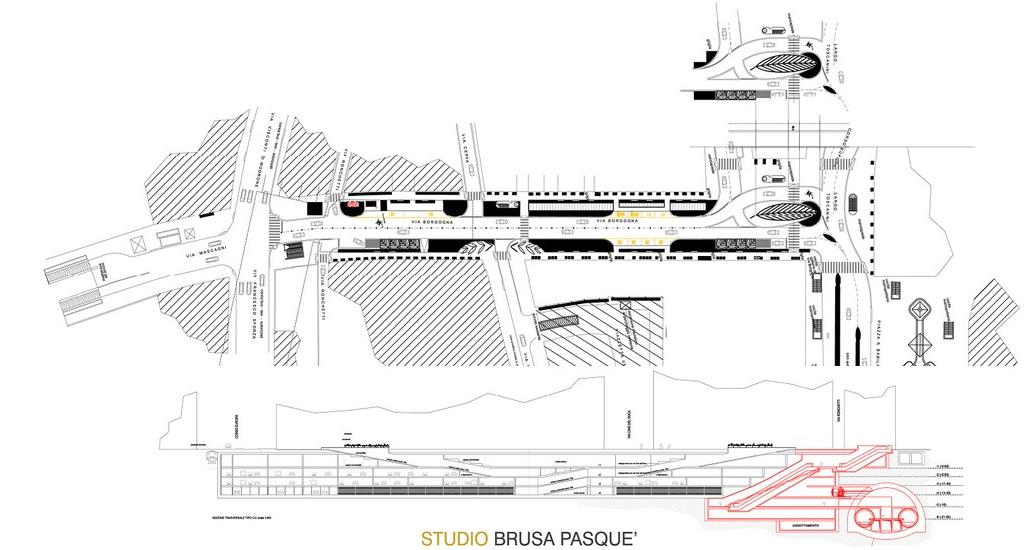

SAN BABILA: completata la realizzazione delle pareti di stazione si procedere ora con una prima fase di scavo e con il consolidamento del fondo.Nell’area del manufatto Augusto è terminatala prima fase di scavo e procede il consolidamento del fondo; in questo manufatto faranno sosta le talpe per manutenzione.

SFORZA POLICLINICO: prosegue la realizzazione delle pareti lateriali della stazione.

SANTA SOFIA: prosegue la fase di scavo e il consolidamento del fondo e delle testate.

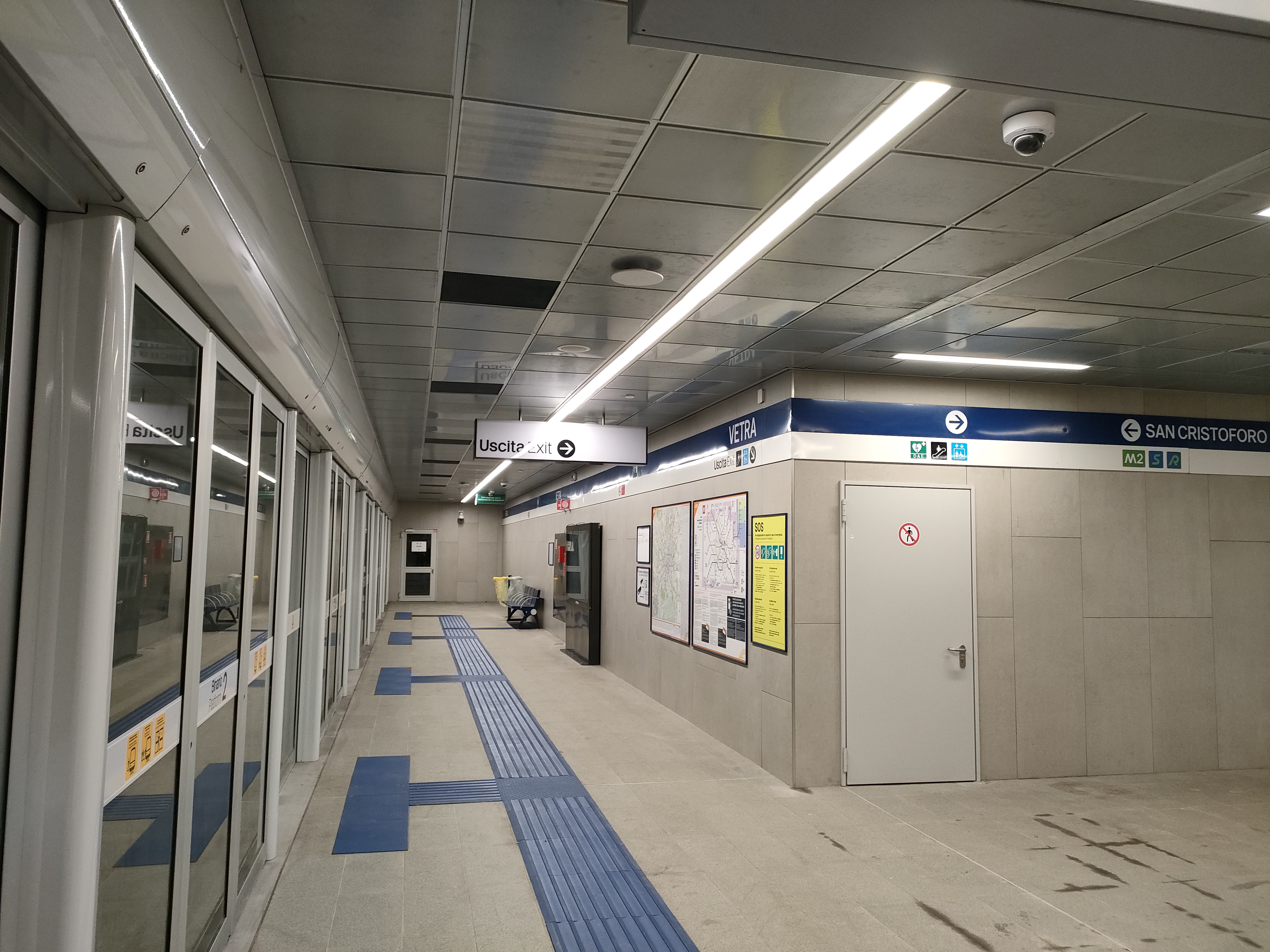

VETRA: prosegue la realizzazione del fondo della stazione, detto magrone.

DE AMICIS: terminata la fase di spostamento sottoservizi è iniziata la realizzate le pareti della stazione.

SANT’AMBROGIO: nell’area di via San Vittore è in corso il consolidamento del fondo. Mentre nell’area davanti alla Basilica omonima e nello slargo di fronte all’ingresso del Museo della Scienza, procedono le indagini archeologiche. In queste due aree verrano realizzati due pozzi che serviranno alla manutenzione delle talpe le quali, non passando in uno normale vano aperto, necessitano comunque di uno spazio dover poter fare manutenzione all’aperto.

TRATTA OVEST

SOLARI: prosegue la realizzazione delle strutture interne.

FOPPA: prosegue la realizzazione delle strutture interne.

WASHINGTON-BOLIVAR: prosegue la realizzazione delle strutture interne.

TOLSTOJ: prosegue la realizzazione delle strutture interne.

FRATTINI: le strutture sono ormai completate fatto salvo l’accesso per la manutenzione delle talpe. E’ in corso la realizzazione delle uscite.

GELSOMINI: prosegue la realizzazione delle strutture.

SEGNERI: prosegue la realizzazione delle strutture interne ormai arrivate alla soletta di copertura-

SAN CRISTOFORO: procede rapidamente la realizzazione delle strutture. Anche la seconda talpa è arrivata nel vano della stazione, mentre la prima è partita, con un ritardo dovuto a problemi tecnici ora risolti, verso la stazione Segneri.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

Finalmente inizia a girare una foto dell’allestimento di prova della Metro 4. Certamente meglio della Metro5 “lilla”, ma non è certo una cosa difficile da fare. Quello che si nota è l’assenza di una ricerca specifica. In pratica si è andati sull’”usato sicuro” di matrice “nordica” (vedi Copenhagen), come era previsto proprio per la M5. Sulla segnaletica bene la striscia continua; ignorate i caratteri scelti perchè si useranno quelli standard delle altre linee, ovvero la rivisitazione del carattere “Noorda” a sua volta derviazione dell’Helvetica.

Ma visto quello che si fa oggi (vedi link sotto), sopratutto in tema di materiali, visto che le strutture e i volumo sono già definiti, la capitale mondiale del design si può fermare a questo?





Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto Marco Vergini:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Ecco i punti per il monotiraggio dei palazzi in area di scavo:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Fase attuale:

Foto MM:

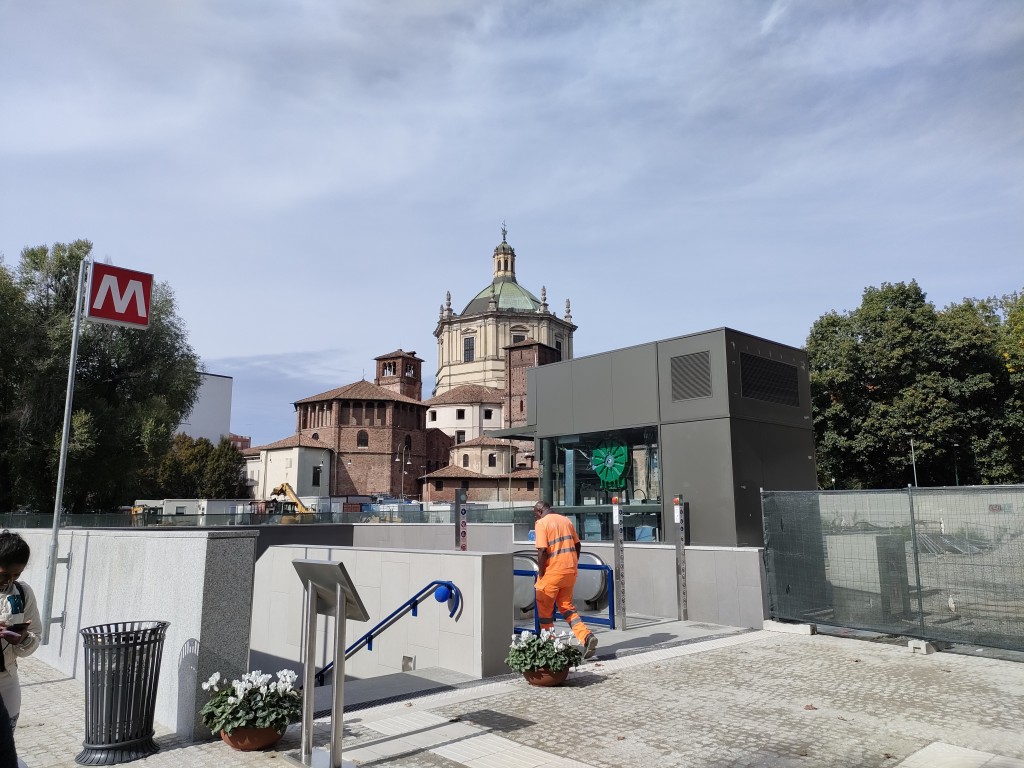

davanti alla Basilica di Sant’Ambrogio:

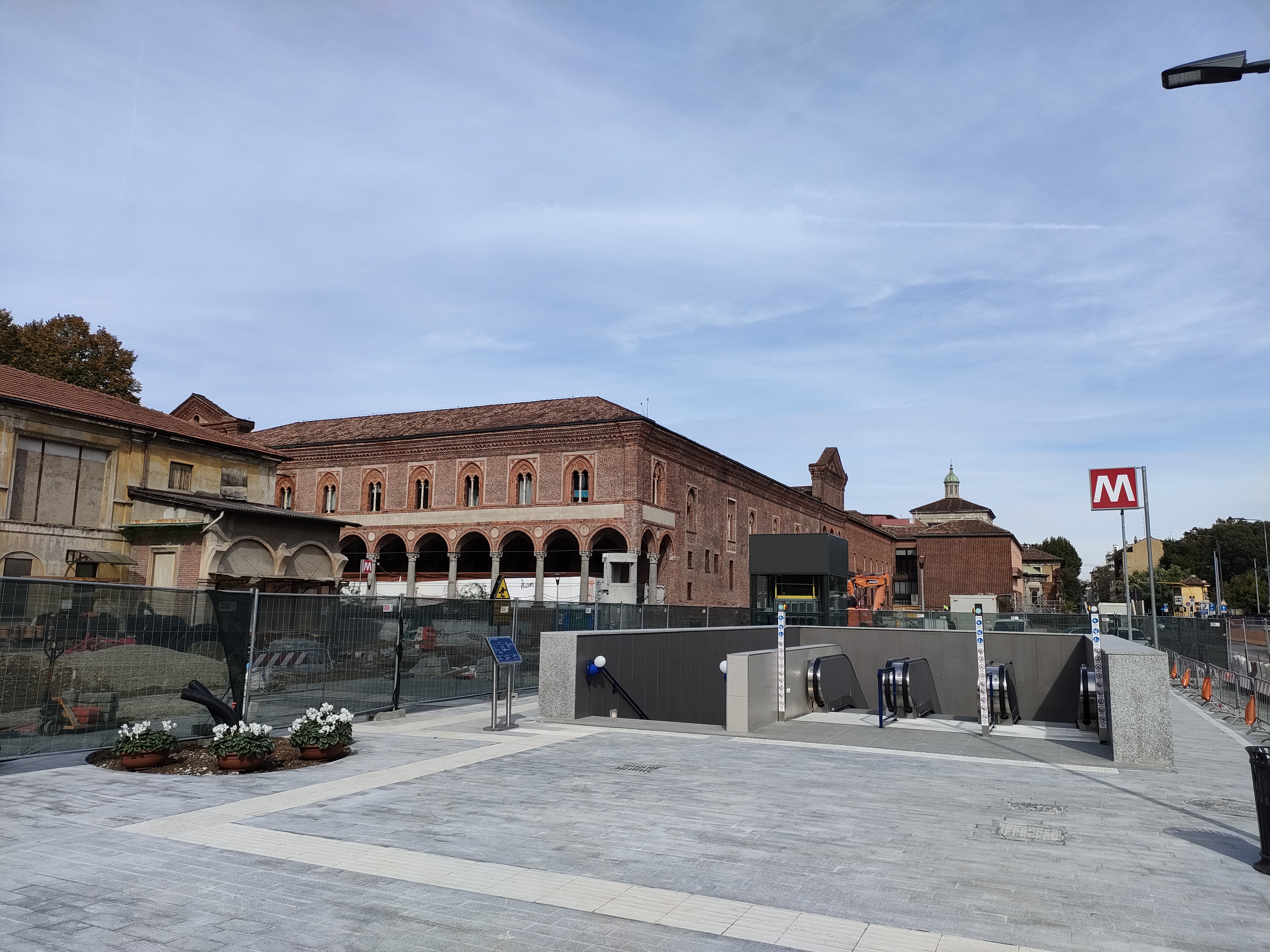

Davanti all’ingresso del Museo Nazionale della Scienza e Tecnica:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Anche in Solari sono arrivati i punti di controllo per la stabilità degli edifici.

Foto fatte grazie all’inarrestabile signora Efe!:

Foto MM:

Foto da Google Earth:

Prossima fase: giugno 2018

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto da Google Earth:

Il deposito:

Foto da Google Earth:











© 2018 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o

Parliamo oggi della Stadtbahn di Colonia, importante città tedesca. Si tratta di un sistema tranviario che, nell’area centrale della città, circola in tunnel sotterranei. Inaugurata nel novembre del 1968, la rete è formata da normali linee tranviarie e altre più assimilabili a ferrovie urbane, senza però avere mai tratte completamente indipendenti dal traffico di superficie. Oltre alle tratte ormai storiche, è in corso di realizzazione un tunnel nord-sud che corre parallelamente al fiume Reno, sul lato occidentale, attraversando completamente il cento della città. Tale tratta doveva ormai essere aperta, se non fosse stato per il tremendo incidente accorso durante la costruzione di uno dei due tunnel paralleli. Alle 13,58 del 3 marzo 2009 l’edificio contenente l’archivio storico della città crollo quasi completamente, oltre a due edifici residenziali adiacenti. Grazie all’allarme lanciato dagli operai l’edificio fu evacuato, mentre vi furono due morti in un appartamento privato. Il 95% dell’archivio comunale fu sepolto dalle macerie ma fu fortunatamente recuperato quasi interamente. Dopo anni di indagini e dibattiti è stato confermato che fu proprio la costruzione del tunnel a causare il crollo, in quello che fu il più grave e, forse unico, disastro dovuto alla realizzazione di gallerie con talpa meccanica. Ancora oggi sul luogo della tragedia c’è un enorme scavo solo parzialmente riempito dalle future strutture e ampiamente dotato di impianti di congelamento della falda con azoto. L’acqua di falda fu la concausa principale. I danni stimati furono pari a 1,2 miliardi di euro. Quindi la linea nord sud risulta ancora oggi incompleta, nonostante le due tratte a nord e sud del punto dell’incidente siano state aperte nel 2015; non è ancora chiaro quando finalmente la linea verrà completate.

Quello che invece restano molto interessanti, sono le scelte architettoniche messe in atto disegnare i volumi e allestire le stazioni finora realizzate. Si tratta di grandi volumi, forse anche sproporzionati visto che i treni sono né più né meno che tram a pianale rialzato, ma sempre tram. Comunque l’effetto finale notevole, gli spazi puliti, ampi e illuminati rendono gli ambienti molto vivibili e l’allestimento varia da stazione a stazione con risultati diversi anche grazie all’uso di opere d’arte contemporanea appositamente concepite per ogni singola stazione.

STAZIONE CHLODWIGPLATZ, 15 dicembre 2013, Architetti: Schaller/Theodor Architekten

Classico volume a sezione rettangolare, con banchine ad isola e due impianti di risalita alle due estremità. Due grossi volumi chiusi affiancano le scale di risalita. Interessanti le grandi colonne con capitello conico e l’ampio uso di led sulle  scale fisse e mobili. Le pareti delle risalite sono state dipinte direttamente in loco dall’artista Katharina Grosse. Pareti e pavimenti sono state allestite con cemento con varie finiture, il resto è chiuso da vetrate.

STAZIONE SEVERINSTRASSE, 13 dicembre 2013, Architetti: Ksg kister Scheithauer Gross Architekten e Stadplaner GmbH.

Stazione dalla fattura essenziale, con parte dei conci del tunnel lasciati a vista come parte integrante dell’allestimento. Banchina sempre ad isola con grandi colonne inclinate sempre in cemento a vista. Interessante la controsoffittatura in acciaio con finitura naturale opaca, formato da pannelli in varie forme geometriche tra i quali scorrono le illuminazioni continue a led. Lo stesso disegno e materiale del controsoffitto continua poi nelle risalite costituendo le pareti laterali. Da notare il grande finestrone ottagonale che separa le scale dal vano banchine; nel grande spessore sono celate le strutture sostengono i due lati opposti della staizone.

STAZIONE HEUMARKT, 15 dicembre 2013, Architetto: Prof. Ulrich Coersmeier

Si tratta della stazione più imponente, con una particolare forma ad “X” dove il piano banchine è ruotato rispetto al grande mezzanino. I due volumi, che si intersecano nella parte centrale, hanno anche forme diverse: a sezione rettangolare per le banchine, con grandi colonne, mentre il mezzanino si presenta con sezione ellittica completamente libero al suo interno. Il grande volume del mezzanino è completato dai due blocchi scale posti alle estremità e da un volume vetrato sempre ellittico posto al centro, probabilmente utilizzabile come spazio commerciale. Interessante anche la soluzione usata per le pareti laterali del vano banchine, sempre ad isola: si tratta di pareti in vetro-cemento retro illuminate che danno la sensazione di trovarsi all’esterno. Personalmente non amo il vetro-cemento, ma in questo caso l’effetto ottenuto vale il suo uso. L’illuminazione del grande vano del mezzanino è garantita da una fila continua di imponenti corpi illuminanti posti nella sommità della volta. Mentre le pareti sono allestite con pannelli in metallo posti nei grandi vani lasciati liberi tra i grandi archi in calcestruzzo armato che sorreggono la struttura.

NOTA BIBLIOGRAFICA:

informazioni sulle stazione Chlodwigplatz e Heumarkt sono reperibili sul volume “Level -1. Contemporary Underground Stations of the World“, di Lisa Baker, edito da Braun, Berlino 2015 (in inglese)







© 2018 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o






Twitter @MetroxMilano

MetroxMilano su Facebook

SITO UFFICIALE

PETIZIONE PER IL COLLEGAMENTO M4-M3:

FIRMATE ORA!

ATTENZIONE! Ricordo a tutti i lettori che continua la campagna lanciata dall’Associazione MetroxMilano a favore del collegamento pedonale diretto tra M4 e M3 (clicca qui per maggiori informazioni), ricordatevi di firmare la petizione. E’ vero che il Comune ha annunciato che il collegamento verrà fatto, ma per adesso siamo solo allo studio di fattibilità, quindi molto lontani perfino dalla finanzabilità dell’opera (al di là delle promesse fatte). Ricordiamo che il CIPE ha impiegato molti mesi solo per approvare la variante Tricolore che era a costo zero! Pertanto vi invito a firmare e far firmare questa petizione che si è bloccata, inutilmente, subito dopo quello che, per ora, è solo un annuncio.

AVANZAMENTO COMPLESSIVO:

38% al 14/03/2018

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Dal 15 marzo 2016 IN CORSO: realizzazione strutture e uscite

SEGNERI Dal 17 marzo 2015 IN CORSO: realizzazione strutture

GELSOMINI Dall’11 giugno 2015 IN CORSO: realizzazione strutture

FRATTINI Dal 26 febbraio 2015 IN CORSO: realizzazione uscite

TOLSTOJ Da maggi0 2015 IN CORSO: realizzazione strutture

WASHINGTON-BOLIVAR Da 31 agosto 2015 IN CORSO: scavo e consolidamento fondo

FOPPA Dal 2 settembre 2015 IN CORSO: scavo e consolidamento fondo

SOLARI Dal 27 agosto 2015 IN CORSO: realizzazione strutture

SANT’AMBROGIO Dal 22 febbraio 2016 IN CORSO: scavo

DE AMICIS Dal 22 febbraio 2016 IN CORSO: realizzazione pareti stazione

VETRA Dal 22 febbraio 2016: IN CORSO: scavo e realizzazione strutture

SANTA SOFIA Dal 19 febbraio 2016 IN CORSO: scavo e consolidamento fondo

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 IN CORSO: realizzazione pareti stazione

SAN BABILA Dal 18 dicembre 2015 IN CORSO: scavo e consolidamento fondo

TRICOLORE Dal 5 agosto 2015 IN CORSO: realizzazione strutture

DATEO Dal 23 gennaio 2015 IN CORSO: realizzazione strutture

SUSA Dal 05 febbraio 2015 IN CORSO: realizzazione uscite

ARGONNE Dal 02 febbario 2015 IN CORSO: realizzazione uscite

FORLANINI FS Dal? IN CORSO: realizzazione uscite

QUARTIERE FORLANINI Dal? IN CORSO: realizzazione uscite e sistemazioni superficiali

LINATE AEROPORTO Dal 28 maggio 2012 IN CORSO: realizzazione uscite e sistemazioni superficiali

FASI REALIZZATIVE:

1)rimozione arredi e alberi

2)spostamento sottoservizi e formazione cantiere definitivo

3)realizzazione pareti perimetrali e consolidamento fondo

4)scavo e posa tiranti

5)realizzazione strutture

6)realizzazione uscite

7) installazione impianti e binari

8)sistemazione superficiali e allestimento stazioni

Le talpe solitamente attraversano le stazioni durante la fase 6. I collaudi avvengono durante la fase 8.

BOB = Bonifica da Ordigni Bellici della seconda guerra mondiale.

AGGIORNAMENTO DATE DI APERTURA/CRONOPROGRAMMA (GIUGNO 2018)

SAN CRISTOFORO Dal 15 marzo 2016 al 31 luglio 2023 (era 30 aprile 2022)

SEGNERI Dal 17 marzo 2015 al 31 luglio 2023 (era 30 aprile 2022)

GELSOMINI Dall’11 giugno 2015 al 31 luglio 2023 (era 30 aprile 2022)

FRATTINI Dal 26 febbraio 2015 al 31 luglio 2023 (era 30 aprile 2022)

TOLSTOJ Da maggi0 2015 al 31 luglio 2023 (era 30 aprile 2022)

WASHINGTON-BOLIVAR Da 31 agosto 2015 al 31 luglio 2023 (era 30 aprile 2022)

FOPPA Dal 2 settembre 2015 al 31 luglio 2023 (era 30 aprile 2022)

SOLARI Dal 27 agosto 2015 al 31 luglio 2023 (era 30 aprile 2022)

SANT’AMBROGIO Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

DE AMICIS Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

VETRA Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

SANTA SOFIA Dal 19 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 al 31 luglio 2023 (era 30 aprile 2022)

SAN BABILA Dal 18 dicembre 2015 a dicembre 2022 (era 30 aprile 2022)

TRICOLORE Dal 5 agosto 2015 a dicembre 2022 (era 30 aprile 2022)

DATEO Dal 23 gennaio 2015 a dicembre 2022 (era 30 aprile 2022)

SUSA Dal 05 febbraio 2015 a dicembre 2022 (era 30 aprile 2022)

ARGONNE Dal 02 febbario 2015 a dicembre 2022 (era 30 aprile 2022)

FORLANINI FS Dal? al 31 gennaio 2021 (era 30 aprile 2022)

QUARTIERE FORLANINI Dal? al 31 gennaio 2021 (era 30 aprile 2022)

LINATE AEROPORTO Dal 28 maggio 2012 al 31 gennaio 2021 (era 30 aprile 2022)

TRATTA EXPO

LINATE: sembra terminato il montaggio della copertura metallica del mezzanino ed è in costruzione l’uscita ovest (a pianta triangolare) di cui ora è visibile l’alto muro posteriore in calcestruzzo armato. E’ iniziato il ripristino della viabilità sopra il “tronchino” (un tratto di tunnel oltre l’ultima stazione dove verranno ricoverati i treni e dove è possibile invertire la marcia dei treni). Continuano anche le attività per la realizzazione della terza e ultima sezione del collegamento pedonale con l’aeroporto, dove al momento sono in fase di realizzazione le strutture.

QUARITERE FORLANINI: terminata la costruzione delle strutture della scala sud è già stato terminato il ripristino dell’arredo urbano pre-cantiere. Nel mentre prosegue la realizzazione delle paratie per l’uscita nord.

FORLANINI FS: ormai completata la realizzazione al rustico del complesso della stazione è iniziato il montaggio della struttura metallica di copertura. Nel manufatto Sereni (“Pratone”) prosegue l’attività di supporto delle “talpe” con la modifica degli impianti di spostamento dello smarino (la terra di scavo) tramite la realizzazione di un nuovo sistema di nastri trasportatori.

TRATTA EST

ARGONNE: sono state completate le strutture della stazione e delll’uscita nel parterre ed è ora in corso il rinterro. Continua la realizzazione delle strutture delle uscite sul marciapiede nord di viale Argonne.

SUSA: sono state completate le strutture del manufatto “Argonnne” e della stazione. Continua la realizzazione delle struture dei blocchi di uscite lungo i marciapiedi laterali di viale Argonne, metre è stata completata quella nel parterre.

DATEO: prosegue la realizzazione delle strutture nel vano principale e dell’area che sarà occupata dalla seconda metà del mezzanino, dalle scale di uscita e dal corridoio di collegamento con il Passante.

TRICOLORE: prosegue la realizzazione delle strutture mentre vengono montate le due talpe più grandi che scaveranno i tunnel della tratta centrale.

TRATTA CENTRALE

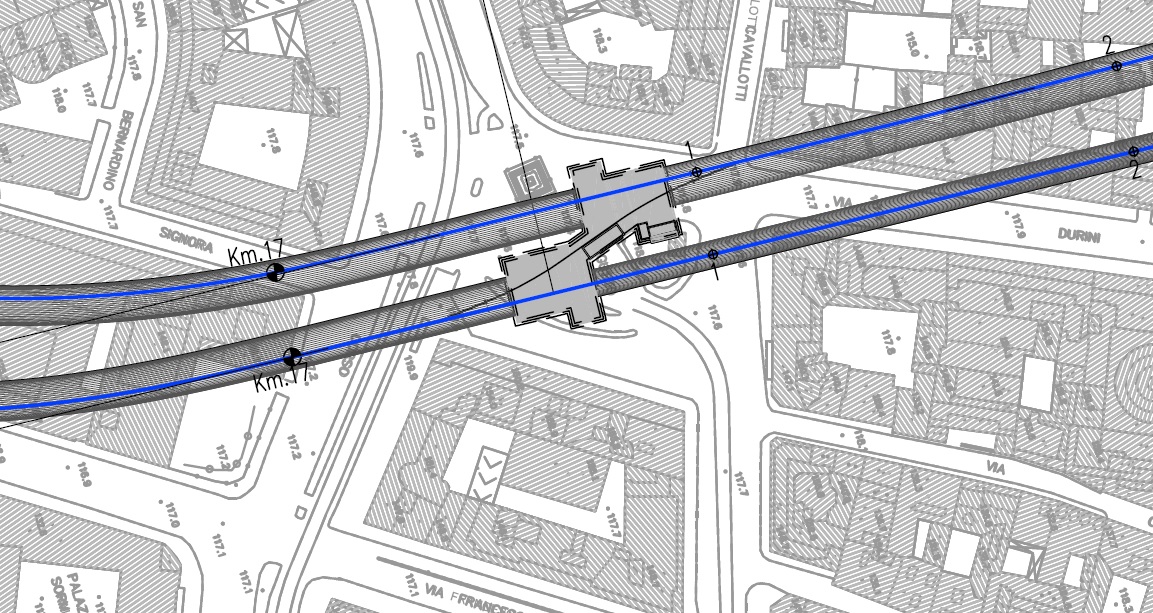

SAN BABILA: completata la realizzazione delle pareti di stazione si procedere ora con una prima fase di scavo e con il consolidamento del fondo.Nell’area del manufatto Augusto è terminatala prima fase di scavo e procede il consolidamento del fondo; in questo manufatto faranno sosta le talpe per manutenzione.

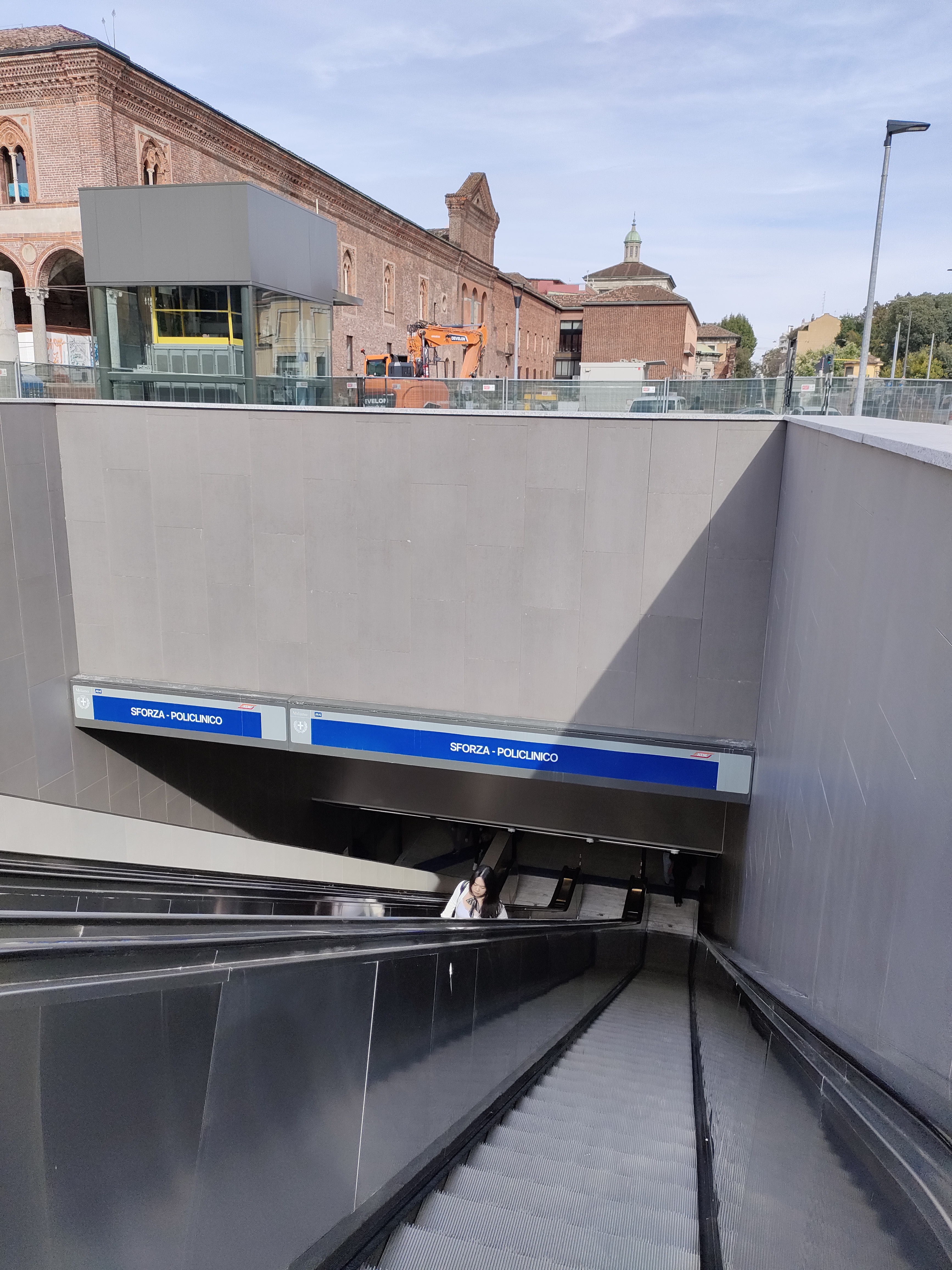

SFORZA POLICLINICO: prosegue la realizzazione delle pareti lateriali della stazione.

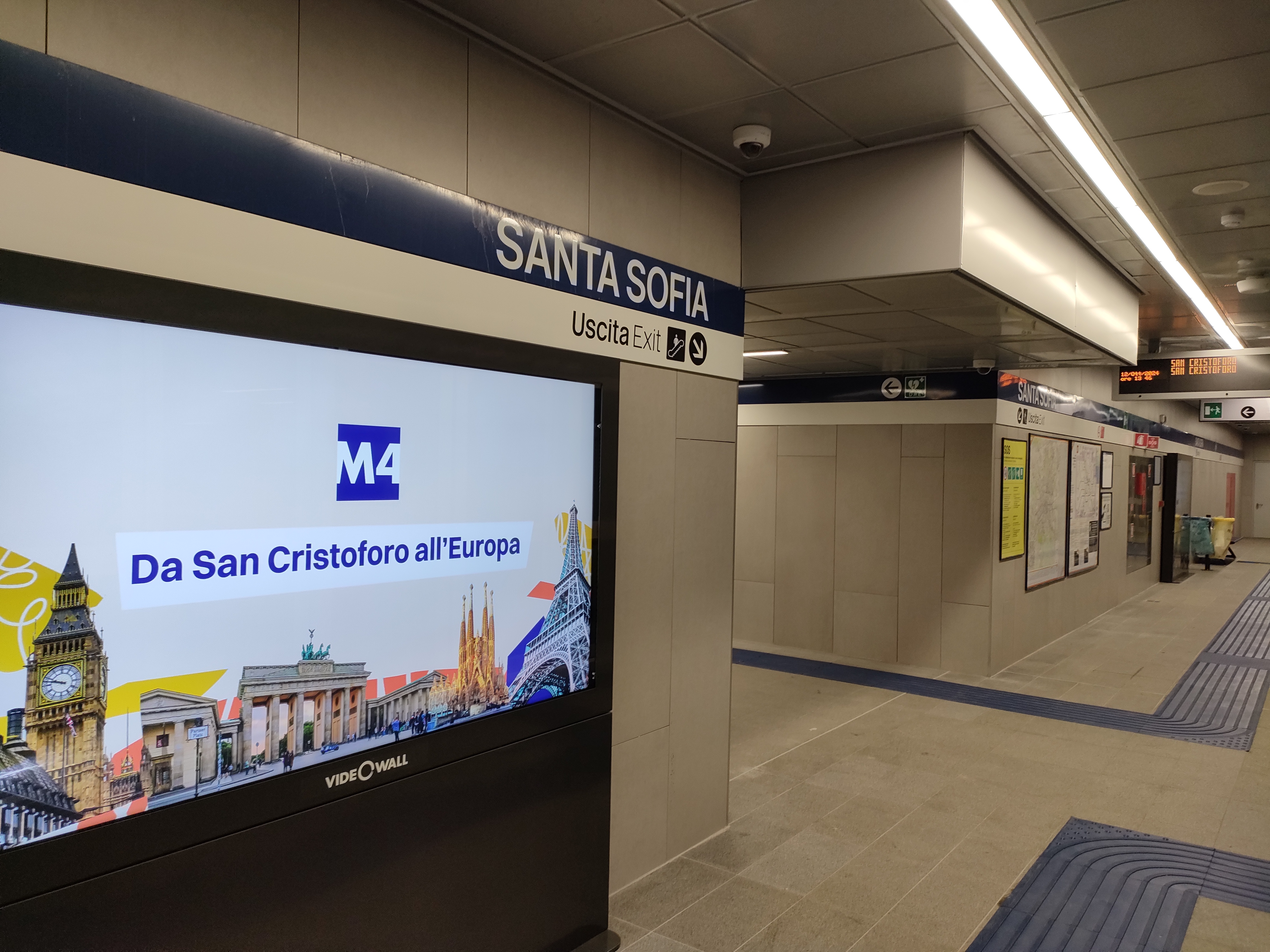

SANTA SOFIA: prosegue la fase di scavo e il consolidamento del fondo e delle testate.

VETRA: sta per terminare la seconda e ultima fase di scavo ed è iniziata la realizzazione del fondo della stazione, detto magrone.

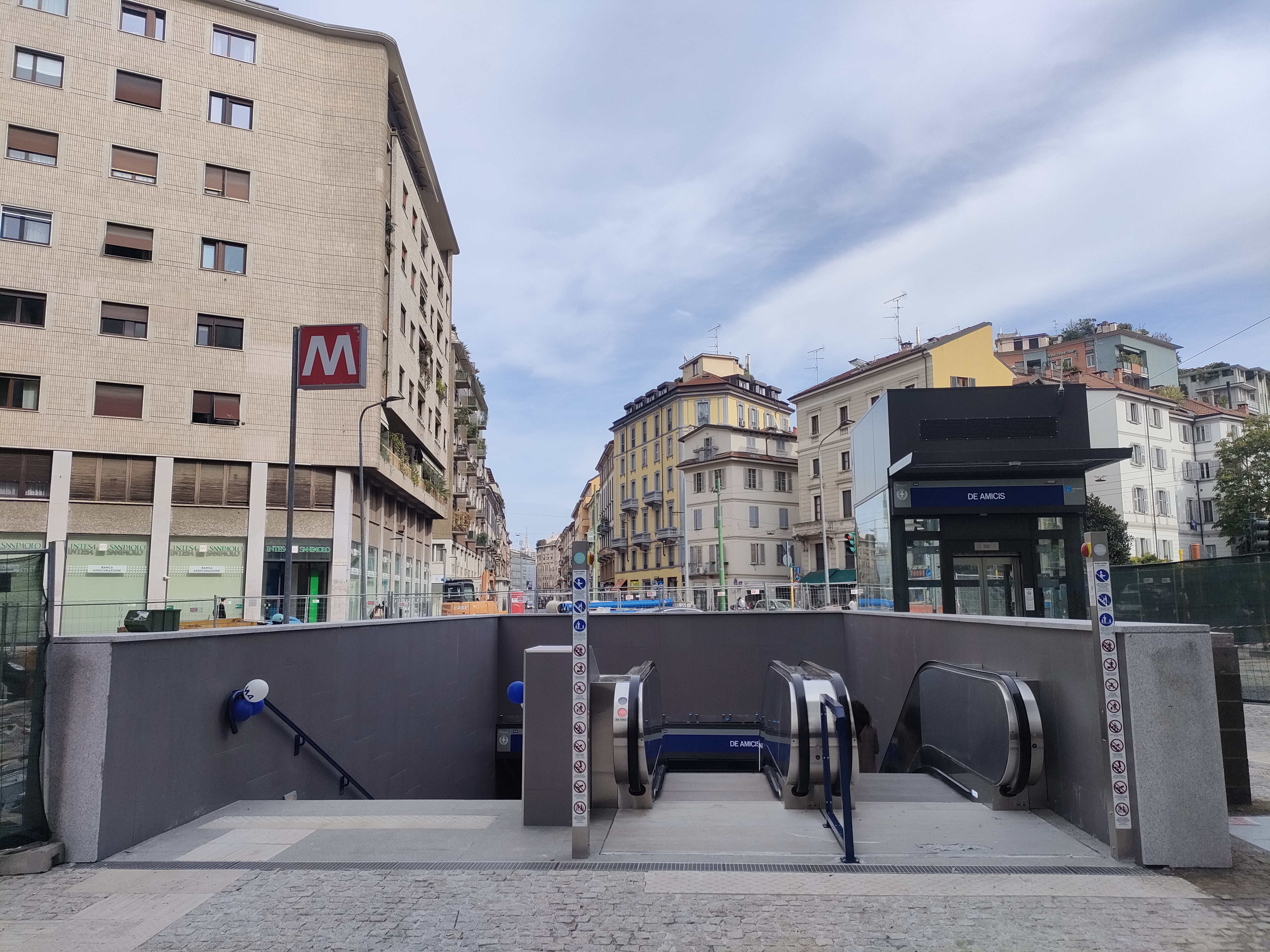

DE AMICIS: terminata la fase di spostamento sottoservizi è iniziata la realizzate le pareti della stazione.

SANT’AMBROGIO: nell’area di via San Vittore è stata avviata una prima fase di scavo. Mentre nell’area davanti alla Basilica omonima e nello slargo di fronte all’ingresso del Museo della Scienza, procedono le indagini archeologiche. In queste due aree verrano realizzati due pozzi che serviranno alla manutenzione delle talpe le quali, non passando in uno normale vano aperto, necessitano comunque di uno spazio dover poter fare manutenzione all’aperto.

TRATTA OVEST

SOLARI: prosegue la realizzazione delle strutture interne.

FOPPA: è terminata la seconda e ultima fase di scavo e la realizzazione del getto di fondo, il “magrone”, ora inizia la realizzazione delle strutture.

WASHINGTON-BOLIVAR: è terminata la seconda e ultima fase di scavo e la realizzazione del getto di fondo, il “magrone”, ora inizia la realizzazione delle strutture.

TOLSTOJ: è terminata la seconda e ultima fase di scavo e la realizzazione del getto di fondo, il “magrone”, ora inizia la realizzazione delle strutture.

FRATTINI: le strutture sono ormai completate fatto salvo l’accesso per la manutenzione delle talpe. E’ iniziato lo spostamento sottoservizi per la realizzazione delle uscite.

GELSOMINI: prosegue la realizzazione delle strutture.

SEGNERI: prosegue la realizzazione delle strutture con il getto delle colonne del piano mezzanino e delle pareti laterali.

SAN CRISTOFORO: procede rapidamente la realizzazione delle strutture. Anche la seconda talpa è arrivata nel vano della stazione, mentre la prima è partita, con un ritardo dovuto a problemi tecnici ora risolti, verso la stazione Segneri.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

Finalmente inizia a girare una foto dell’allestimento di prova della Metro 4. Certamente meglio della Metro5 “lilla”, ma non è certo una cosa difficile da fare. Quello che si nota è l’assenza di una ricerca specifica. In pratica si è andati sull’”usato sicuro” di matrice “nordica” (vedi Copenhagen), come era previsto proprio per la M5. Sulla segnaletica bene la striscia continua; ignorate i caratteri scelti perchè si useranno quelli standard delle altre linee, ovvero la rivisitazione del carattere “Noorda” a sua volta derviazione dell’Helvetica.

Ma visto quello che si fa oggi (vedi link sotto), sopratutto in tema di materiali, visto che le strutture e i volumo sono già definiti, la capitale mondiale del design si può fermare a questo?

MOSCA

BUDAPEST

E, soprattutto:

LONDRA CROSSRAIL

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?

Foto SurJector:

Foto da Google Earth:

Foto SurJector:

Foto da Google Earth:

Foto da Google Earth:

Ecco i punti per il monotiraggio dei palazzi in area di scavo:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Fase attuale:

davanti alla Basilica di Sant’Ambrogio:

via San Vittore:

Ecco il famoso “tunnel medievale” che da Palazzo Cova (costruito nel 1800) portava al Castello Sforzesco (che non è in quella direzione). Null’altro era che un condotto fognario in calcestruzzo armato.

Davanti all’ingresso del Museo Nazionale della Scienza e Tecnica:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Anche in Solari sono arrivati i punti di controllo per la stabilità degli edifici.

Foto MM:

Foto da Google Earth:

Prossima fase: giugno 2018

Foto MM:

Foto Jacopobianchi:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:



Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Il deposito:

Foto da Google Earth:











© 2018 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o

Qualche suggestione da Berlino. Si tratta di stazioni ormai centenarie in stile eclettico tipicamente tedesco: massicio l’uso di stilemi gotici e rinascimentali (ovviamente declinati localmente) e un tocco neoclassico nei capitelli ionici realizzati in acciaio.

Giusto per ricordare che architettura e metropolitane si sono sempre frequentate direttamente con risultati che sono ora sottoposti a tutela dalle locali autorità competenti in materia di “belle arti” come si suol dire.

E infine, una classica immagine del paesaggio berlinese con metropolitana in viadotto, canale e verde.



STAZIONE HEIDELBERGER PLATZ, 1913, U3. Progetto Architetto Wilhelm Leitgebel.

STAZIONE FEHRBELLINER PLATZ, 1913, U3. Progetto Architetto Wilhelm Leitgebel.

STAZIONE SCHLESISCHES TOR, 1902, U1, U3. Progetto Architetti Hans Grisebach e August Dinklage.

STAZIONE WITTENBERG PLATZ, 1902, ampliatamento 1913, linee U1, U2, U3. Progetto Architetto Alfred Grenander. Rinnovata nello stato originale nel 1982/83.

Qualche immagine dal Museo Tedesco della Tecnica di Berlino, Stiftung Deutsches Technkmuseum Berlin. Lo stato della metropolitana U3 in origine (plastico) e oggi:

Figurina Liebig del 1919:







© 2018 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o




Twitter @MetroxMilano

MetroxMilano su Facebook

SITO UFFICIALE

PETIZIONE PER IL COLLEGAMENTO M4-M3:

FIRMATE ORA!

ATTENZIONE! Ricordo a tutti i lettori che continua la campagna lanciata dall’Associazione MetroxMilano a favore del collegamento pedonale diretto tra M4 e M3 (clicca qui per maggiori informazioni), ricordatevi di firmare la petizione. E’ vero che il Comune ha annunciato che il collegamento verrà fatto, ma per adesso siamo solo allo studio di fattibilità, quindi molto lontani perfino dalla finanzabilità dell’opera (al di là delle promesse fatte). Ricordiamo che il CIPE ha impiegato molti mesi solo per approvare la variante Tricolore che era a costo zero! Pertanto vi invito a firmare e far firmare questa petizione che si è bloccata, inutilmente, subito dopo quello che, per ora, è solo un annuncio.

AVANZAMENTO COMPLESSIVO:

38% al 14/03/2018

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Dal 15 marzo 2016 IN CORSO: realizzazione strutture e uscite

SEGNERI Dal 17 marzo 2015 IN CORSO: realizzazione strutture

GELSOMINI Dall’11 giugno 2015 IN CORSO: realizzazione strutture

FRATTINI Dal 26 febbraio 2015 IN CORSO: realizzazione uscite

TOLSTOJ Da maggi0 2015 IN CORSO: scavo e consolidamento fondo

WASHINGTON-BOLIVAR Da 31 agosto 2015 IN CORSO: scavo e consolidamento fondo

FOPPA Dal 2 settembre 2015 IN CORSO: scavo e consolidamento fondo

SOLARI Dal 27 agosto 2015 IN CORSO: realizzazione strutture

SANT’AMBROGIO Dal 22 febbraio 2016 IN CORSO: realizzazione pareti stazione e scavo

DE AMICIS Dal 22 febbraio 2016 IN CORSO: realizzazione pareti stazione

VETRA Dal 22 febbraio 2016: IN CORSO: scavo e consolidamento fondo

SANTA SOFIA Dal 19 febbraio 2016 IN CORSO: scavo e consolidamento fondo

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 IN CORSO: realizzazione pareti stazione

SAN BABILA Dal 18 dicembre 2015 IN CORSO: consolidamento fondo e scavo

TRICOLORE Dal 5 agosto 2015 IN CORSO: realizzazione strutture

DATEO Dal 23 gennaio 2015 IN CORSO: realizzazione strutture

SUSA Dal 05 febbraio 2015 IN CORSO: realizzazione uscite

ARGONNE Dal 02 febbario 2015 IN CORSO: realizzazione uscite

FORLANINI FS Dal? IN CORSO: realizzazione uscite

QUARTIERE FORLANINI Dal? IN CORSO: realizzazione uscite e sistemazioni superficiali

LINATE AEROPORTO Dal 28 maggio 2012 IN CORSO: realizzazione uscite

FASI REALIZZATIVE:

1)rimozione arredi e alberi

2)spostamento sottoservizi e formazione cantiere definitivo

3)realizzazione pareti perimetrali e consolidamento fondo

4)scavo e posa tiranti

5)realizzazione strutture

6)realizzazione uscite

7) installazione impianti e binari

8)sistemazione superficiali e allestimento stazioni

Le talpe solitamente attraversano le stazioni durante la fase 6. I collaudi avvengono durante la fase 8.

BOB = Bonifica da Ordigni Bellici della seconda guerra mondiale.

AGGIORNAMENTO DATE DI APERTURA/CRONOPROGRAMMA (GIUGNO 2018)

SAN CRISTOFORO Dal 15 marzo 2016 al 31 luglio 2023 (era 30 aprile 2022)

SEGNERI Dal 17 marzo 2015 al 31 luglio 2023 (era 30 aprile 2022)

GELSOMINI Dall’11 giugno 2015 al 31 luglio 2023 (era 30 aprile 2022)

FRATTINI Dal 26 febbraio 2015 al 31 luglio 2023 (era 30 aprile 2022)

TOLSTOJ Da maggi0 2015 al 31 luglio 2023 (era 30 aprile 2022)

WASHINGTON-BOLIVAR Da 31 agosto 2015 al 31 luglio 2023 (era 30 aprile 2022)

FOPPA Dal 2 settembre 2015 al 31 luglio 2023 (era 30 aprile 2022)

SOLARI Dal 27 agosto 2015 al 31 luglio 2023 (era 30 aprile 2022)

SANT’AMBROGIO Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

DE AMICIS Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

VETRA Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

SANTA SOFIA Dal 19 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 al 31 luglio 2023 (era 30 aprile 2022)

SAN BABILA Dal 18 dicembre 2015 a dicembre 2022 (era 30 aprile 2022)

TRICOLORE Dal 5 agosto 2015 a dicembre 2022 (era 30 aprile 2022)

DATEO Dal 23 gennaio 2015 a dicembre 2022 (era 30 aprile 2022)

SUSA Dal 05 febbraio 2015 a dicembre 2022 (era 30 aprile 2022)

ARGONNE Dal 02 febbario 2015 a dicembre 2022 (era 30 aprile 2022)

FORLANINI FS Dal? al 31 gennaio 2021 (era 30 aprile 2022)

QUARTIERE FORLANINI Dal? al 31 gennaio 2021 (era 30 aprile 2022)

LINATE AEROPORTO Dal 28 maggio 2012 al 31 gennaio 2021 (era 30 aprile 2022)

TRATTA EXPO

LINATE: continuana il montaggio della copertura metallica del mezzanino ed è in costruzione l’uscita ovest (a pianta triangolare) di cui ora è visibile l’alto muro posteriore in calcestruzzo armato. E’ iniziato il ripristino della viabilità sopra il “tronchino” (un tratto di tunnel oltre l’ultima stazione dove verranno ricoverati i treni e dove è possibile invertire la marcia dei treni). Continuano anche le attività per la realizzazione della terza e ultima sezione del collegamento pedonale con l’aeroporto, dove al momento è in corso lo scavo anche l’ultima area.

QUARITERE FORLANINI: terminata la costruzione delle strutture della scala sud è già stato terminato il ripristino dell’arredo urbano pre-cantiere. Nel mentre prosegue la realizzazione delle paratie per l’uscita nord.

FORLANINI FS: ormai completata la realizzazione al rustico del complesso della stazione è iniziato il montaggio della struttura metallica di copertura. Nel manufatto Sereni (“Pratone”) prosegue l’attività di supporto delle “talpe” con la modifica degli impianti di spostamento dello smarino (la terra di scavo) tramite la realizzazione di un nuovo sistema di nastri trasportatori.

TRATTA EST

ARGONNE: sono state completate le strutture della stazione ed è in fase di chiusura lo spazio utile a permettere il calaggio dei materiali e per la manutenzione delle talpe. Le parti completate sono già state ricoperte e parte del cantiere è stata liberata. Continua la realizzazione delle strutture delle uscite sul marciapiede nord di viale Argonne, mentre sono complete quelle dell’uscita nel parterre.

SUSA: sono state completate le strutture del manufatto “Argonne” e della stazione ad eccezione del consueto pozzo per il calaggio dei materiali. Continua la realizzazione delle struture dei blocchi di uscite lungo i marciapiedi laterali di viale Argonne, metre è stata completata quella nel parterre.

DATEO: prosegue la realizzazione delle strutture nel vano principale, mentre è stato completato lo scavo dell’area che sarà occupata dalla seconda metà del mezzanino, dalle scale di uscita e dal corridoio di collegamento con il Passante.

TRICOLORE: prosegue la realizzazione delle strutture mentre vengono montate le due talpe più grandi che scaveranno i tunnel della tratta centrale.

TRATTA CENTRALE

SAN BABILA: completata la realizzazione delle pareti di stazione si procedere ora cona una prima fase di scavo e con il consolidamento del fondo.Nell’area del manufatto Augusto è  terminatala prima fase di scavo e procede il consolidamento del fondo; in questo manufatto faranno sosta le talpe per manutenzione.

SFORZA POLICLINICO: prosegue la realizzazione delle pareti lateriali della stazione.

SANTA SOFIA: prosegue la fase di scavo e il consolidamento del fondo e delle testate.

VETRA: è iniziata la seconda fase di scavo ed è iniziata la realizzazione del fondo della stazione, detto magrone.

DE AMICIS: terminata la fase di spostamento sottoservizi è iniziata la realizzate le pareti della stazione.

SANT’AMBROGIO:  nell’area di via San Vittore è stata avviata una prima fase di scavo. Mentre nell’area davanti alla Basilica continua lo spostamento sottoservizi.

TRATTA OVEST

SOLARI: prosegue la realizzazione delle strutture interne.

FOPPA: è iniziata la seconda fase di scavo e la realizzazione del getto di fondo, il “magrone”.

WASHINGTON-BOLIVAR: completata la prima fase di scavo, sono stati realizzati i tiranti e si procede con le iniezioni per il consolidamento del fondo.

TOLSTOJ: è iniziata la seconda fase di scavo e la realizzazione del getto di fondo, il “magrone”.

FRATTINI: le strutture sono ormai completate fatto salvo l’accesso per la manutenzione delle talpe. E’ iniziato lo spostamento sottoservizi per la realizzazione delle uscite.

GELSOMINI: continua la realizzazione delle strutture.

SEGNERI: prosegue la realizzazione delle strutture con il getto delle colonne del piano mezzanino e delle pareti laterali. La prima delle due talpe si trova già in stazione.

SAN CRISTOFORO: procede rapidamente la realizzazione delle strutture. Intanto dal manufatto Ronchetto è partita anche la seconda delle due talpe che scaveranno la tratta ovest; si tratta della talpa lato sud.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

Finalmente inizia a girare una foto dell’allestimento di prova della Metro 4. Certamente meglio della Metro5 “lilla”, ma non è certo una cosa difficile da fare. Quello che si nota è l’assenza di una ricerca specifica. In pratica si è andati sull’”usato sicuro” di matrice “nordica” (vedi Copenhagen), come era previsto proprio per la M5. Sulla segnaletica bene la striscia continua; ignorate i caratteri scelti perchè si useranno quelli standard delle altre linee, ovvero la rivisitazione del carattere “Noorda” a sua volta derviazione dell’Helvetica.

Ma visto quello che si fa oggi (vedi link sotto), sopratutto in tema di materiali, visto che le strutture e i volumo sono già definiti, la capitale mondiale del design si può fermare a questo?

MOSCA

BUDAPEST

E, soprattutto:

LONDRA CROSSRAIL

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?



Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Ecco i punti per il monotiraggio dei palazzi in area di scavo:

Foto Comitato Concordia:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Fase attuale:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Anche in Solari sono arrivati i punti di controllo per la stabilità degli edifici.

Foto MM:

Foto da Google Earth:

Prossima fase: giugno 2018

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto Jacopobianchi:

Foto MM:

Foto da Google Earth:

Foto Jacopobianchi:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Il deposito:

Foto da Google Earth:











© 2018 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o

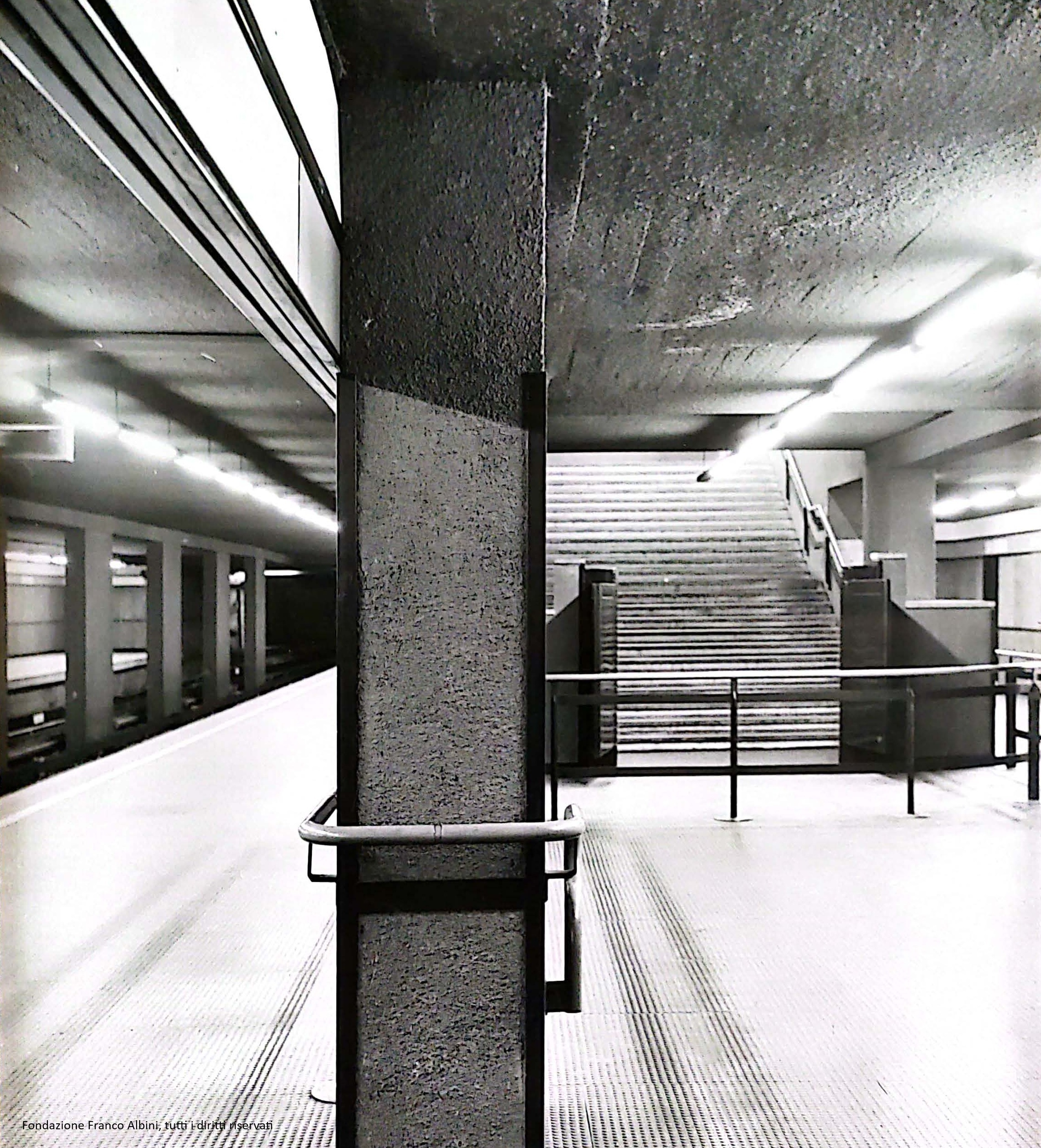

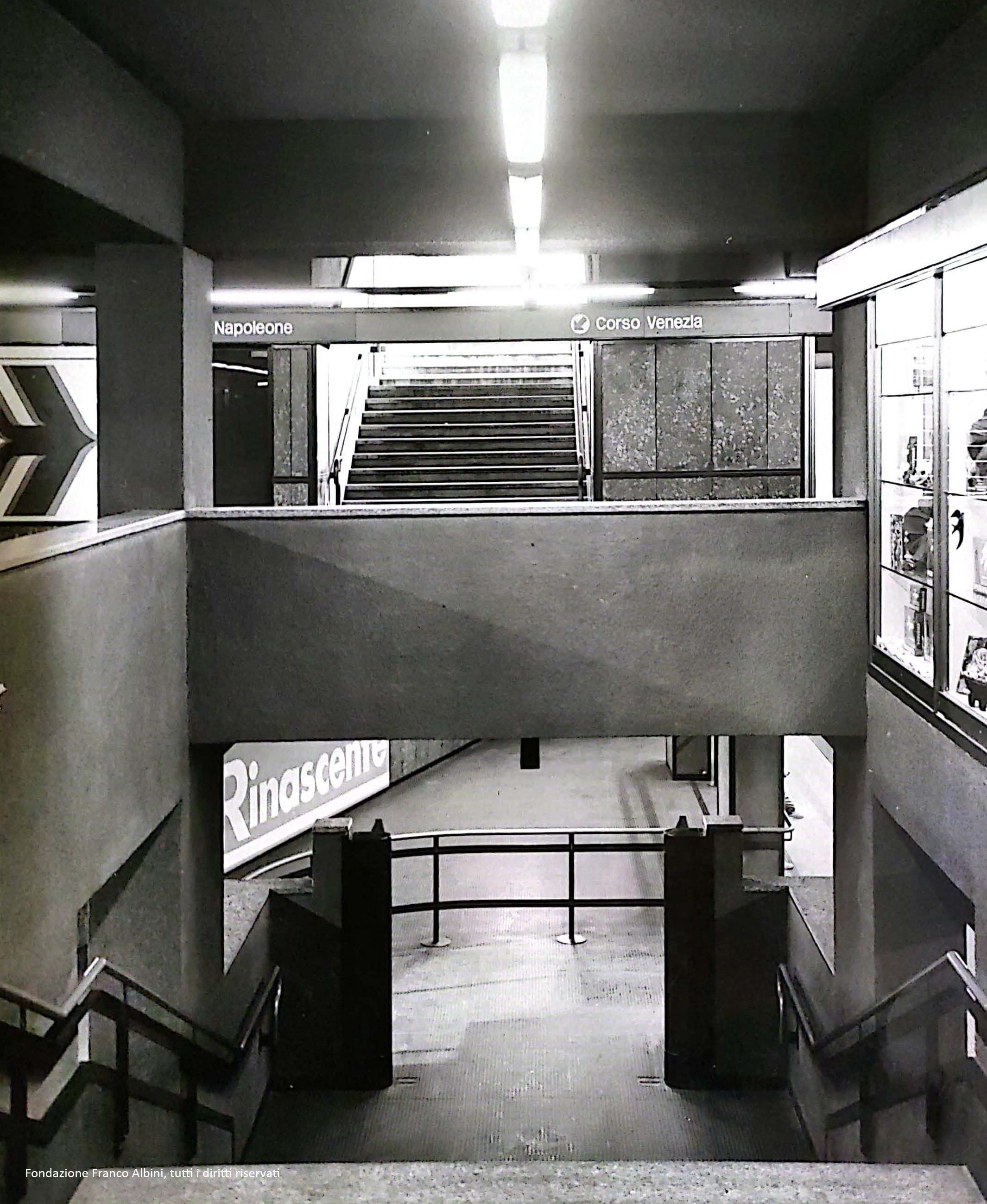

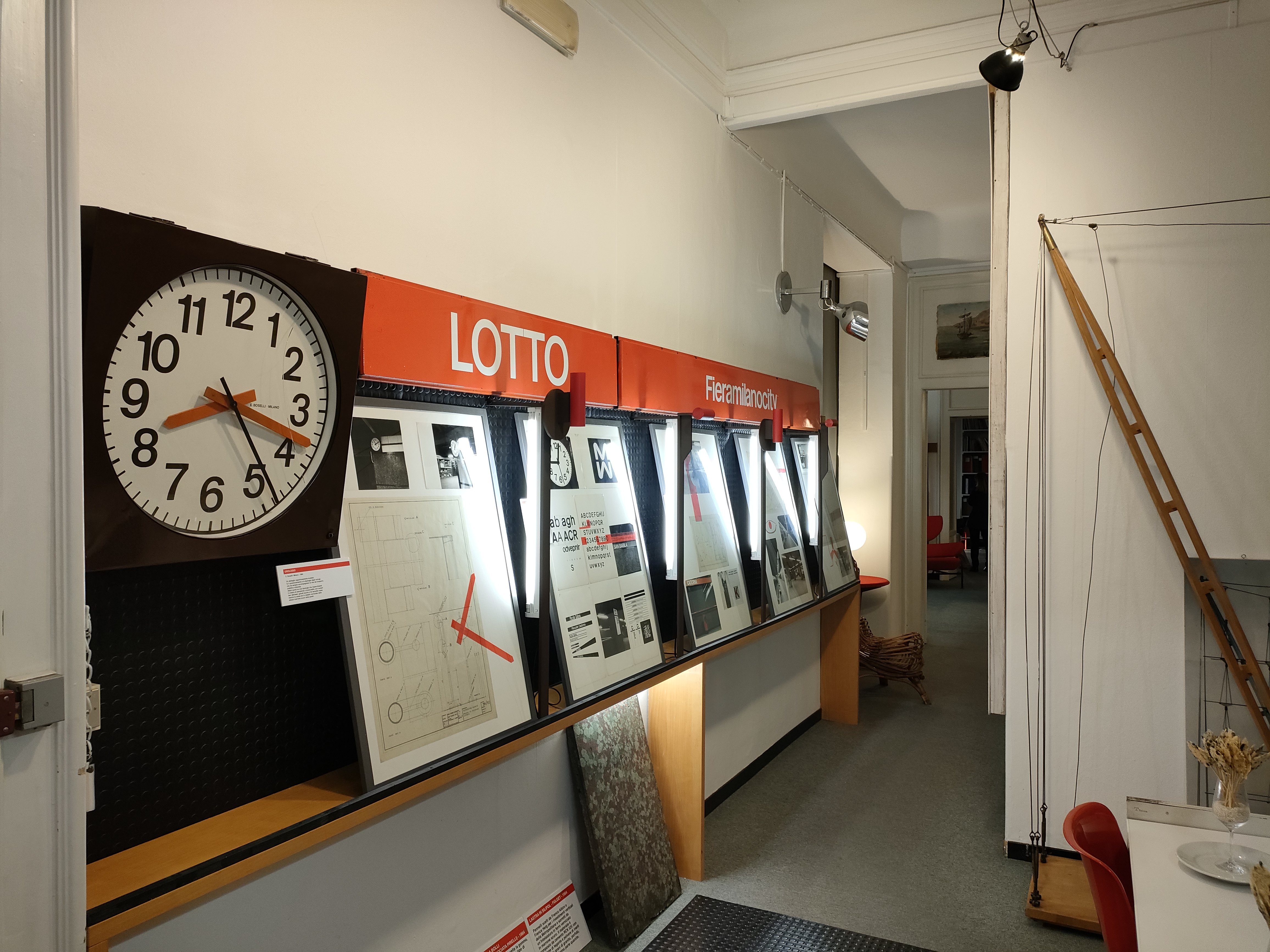

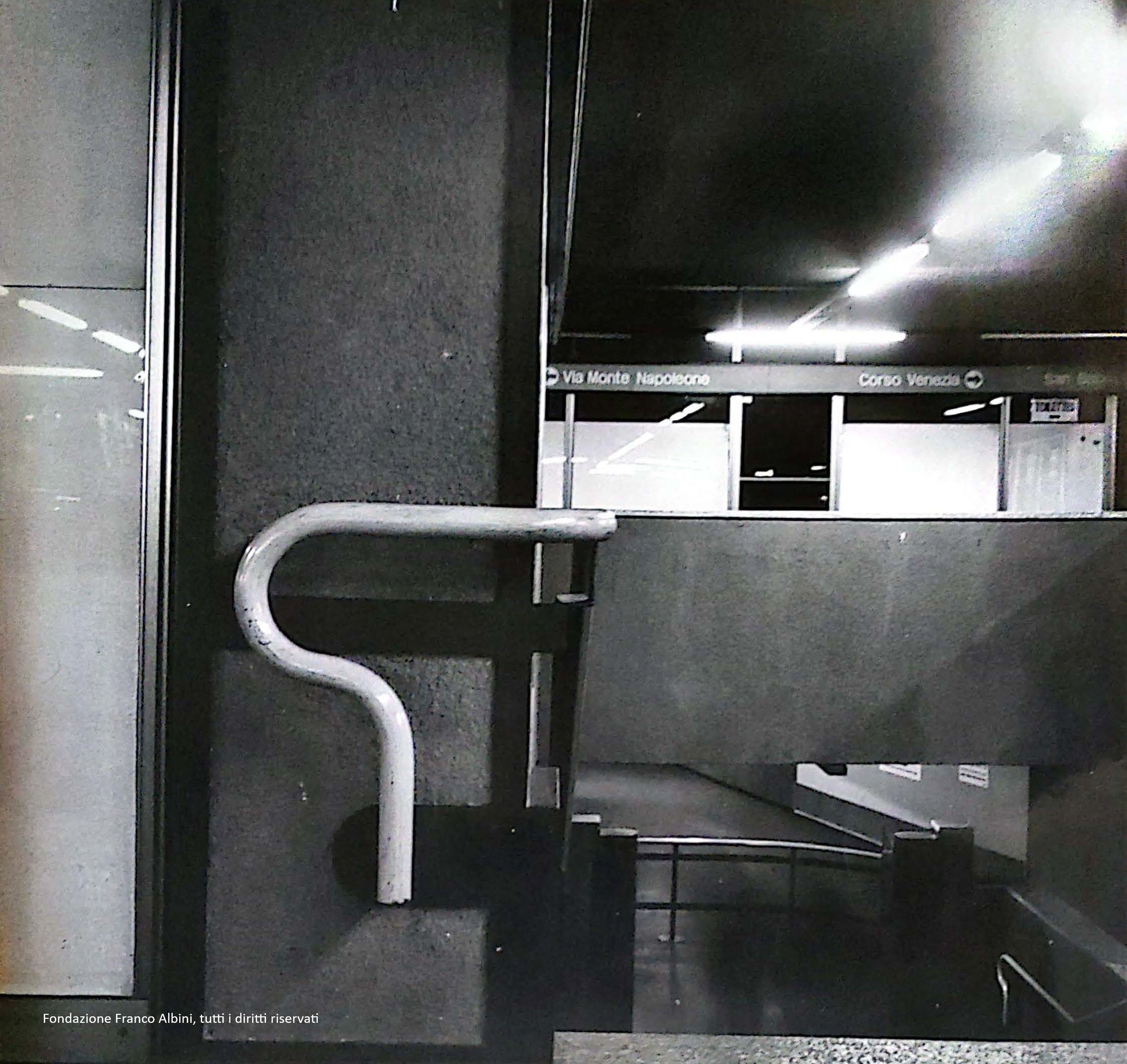

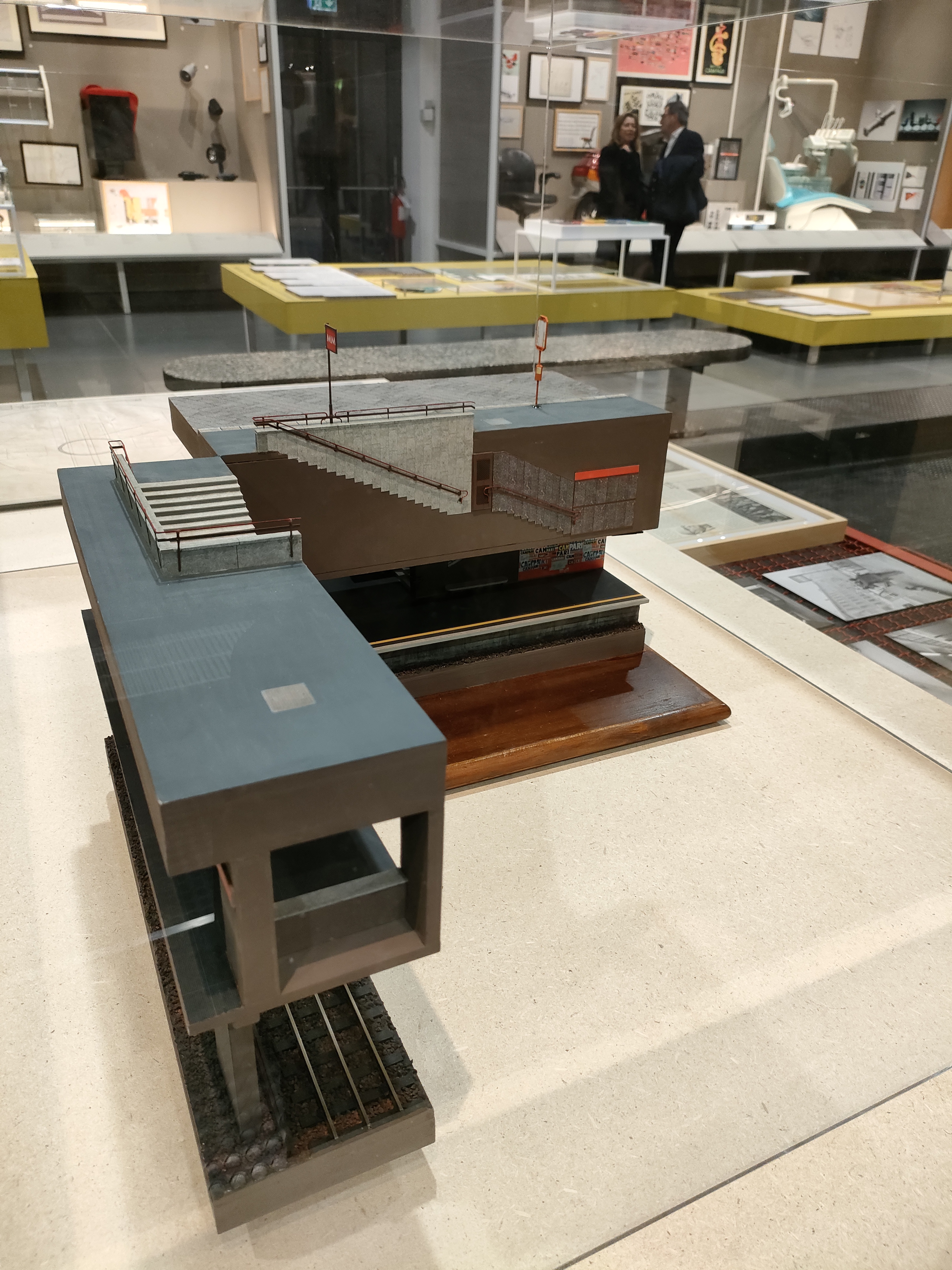

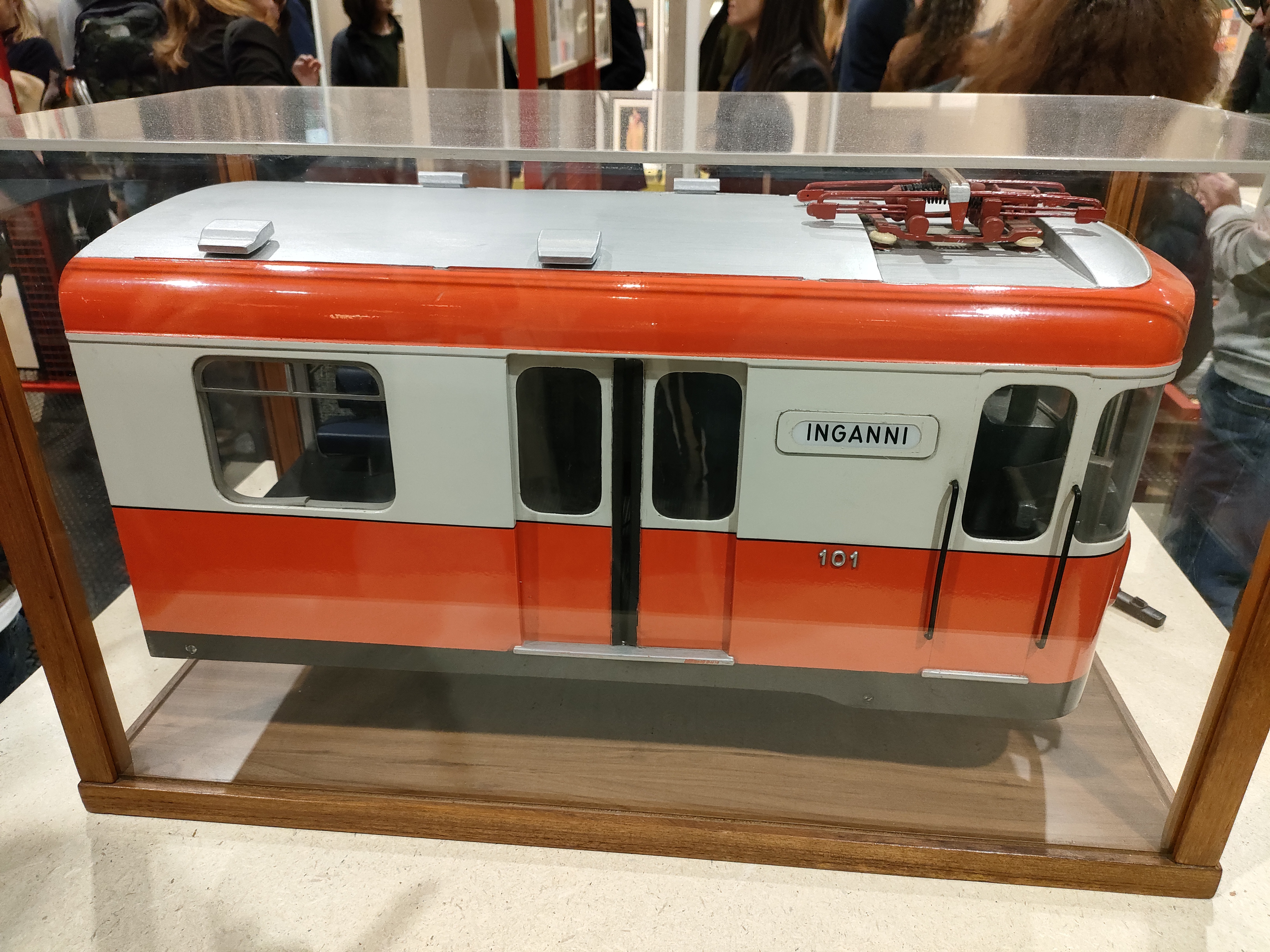

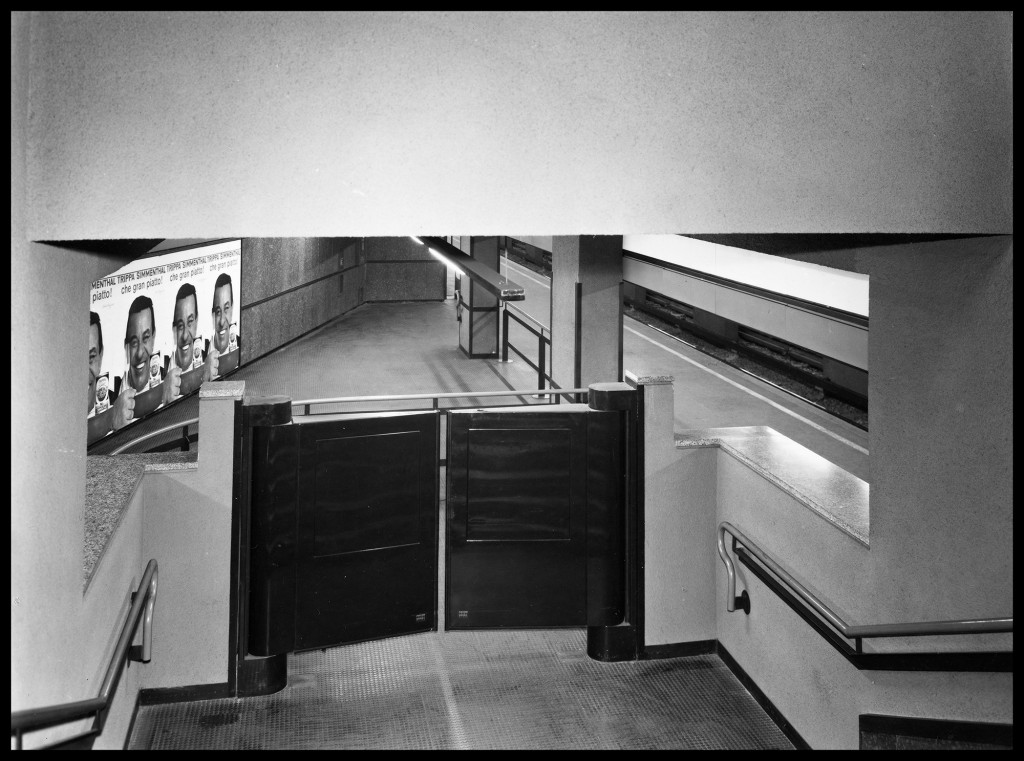

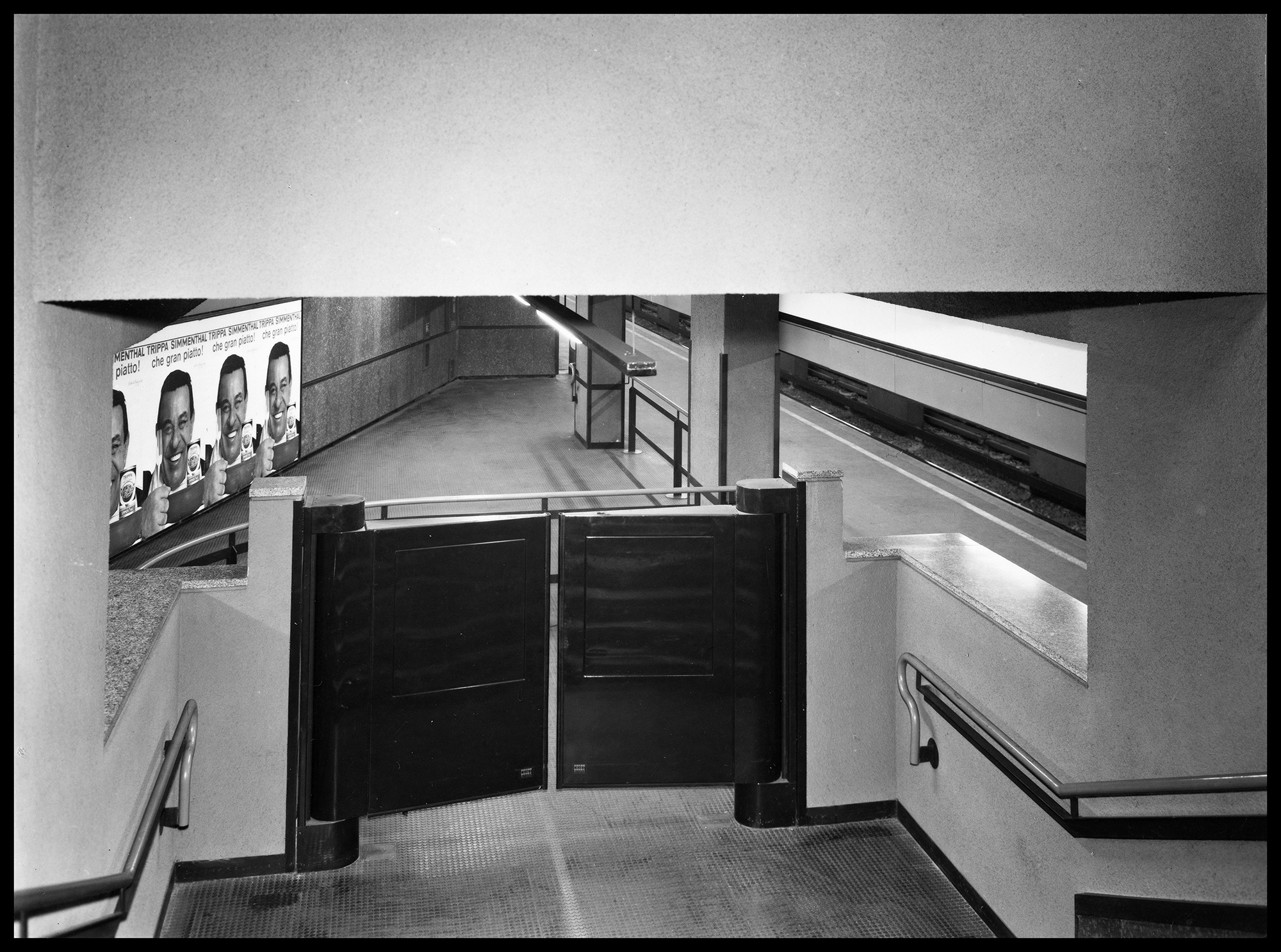

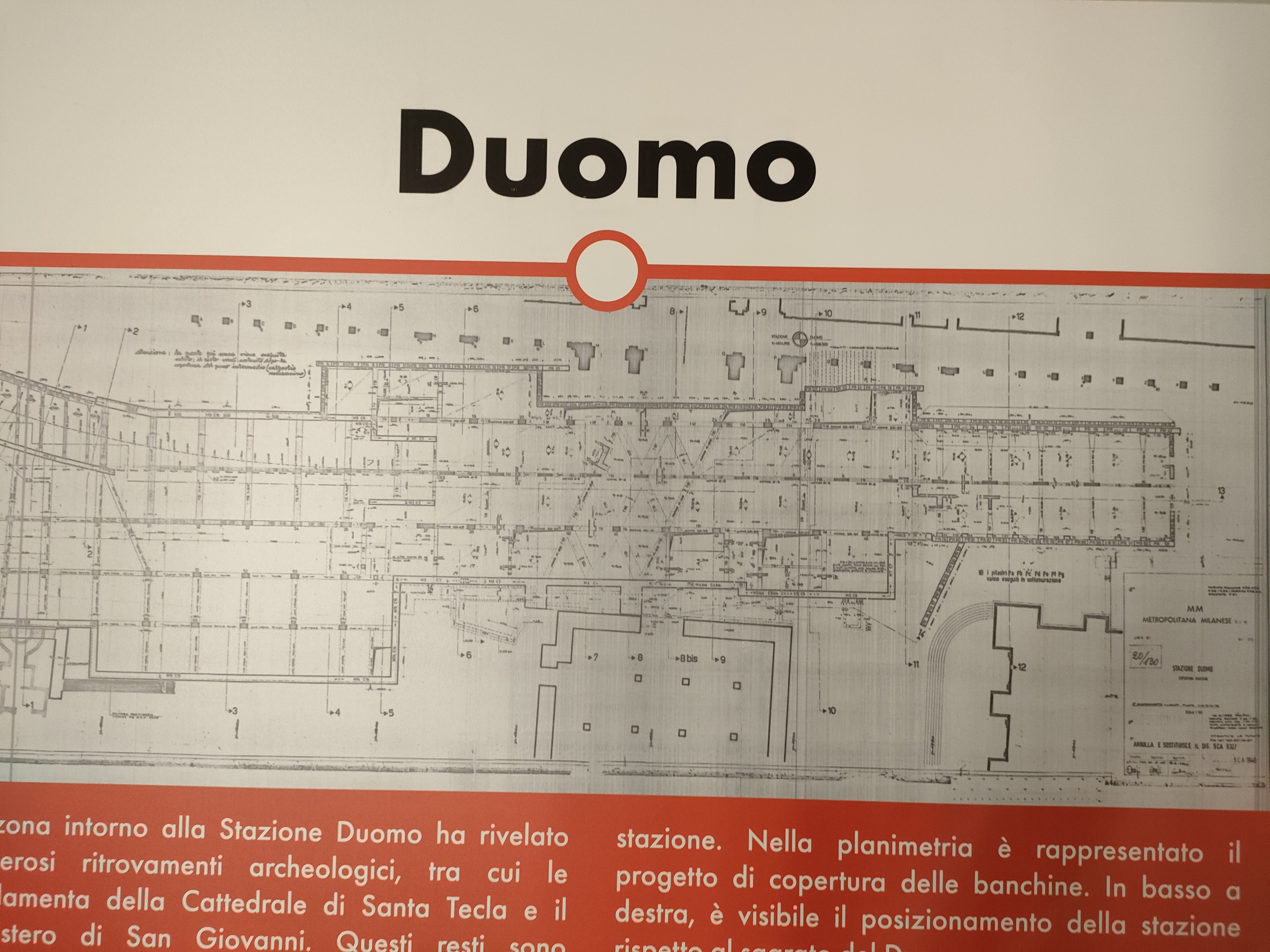

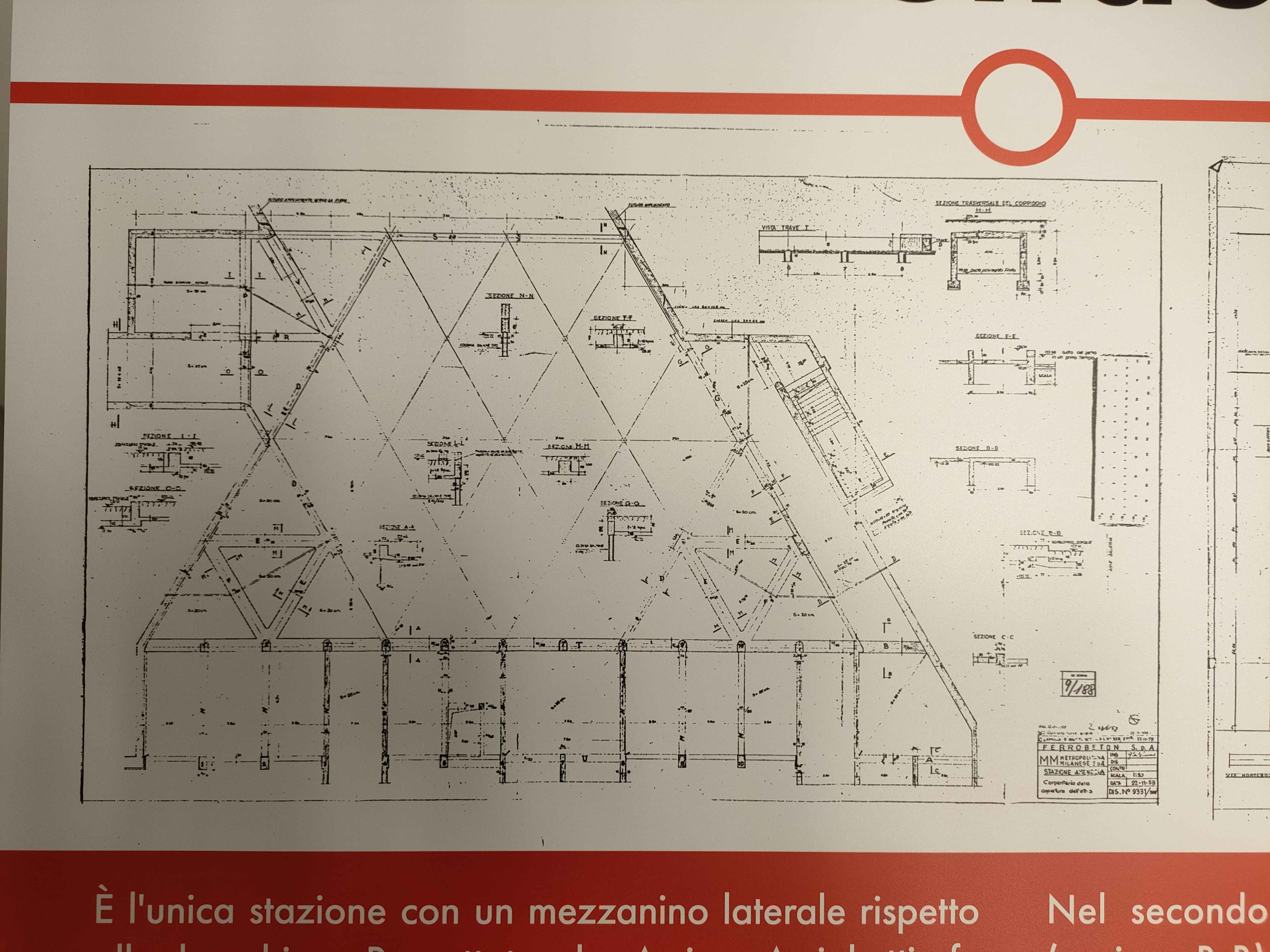

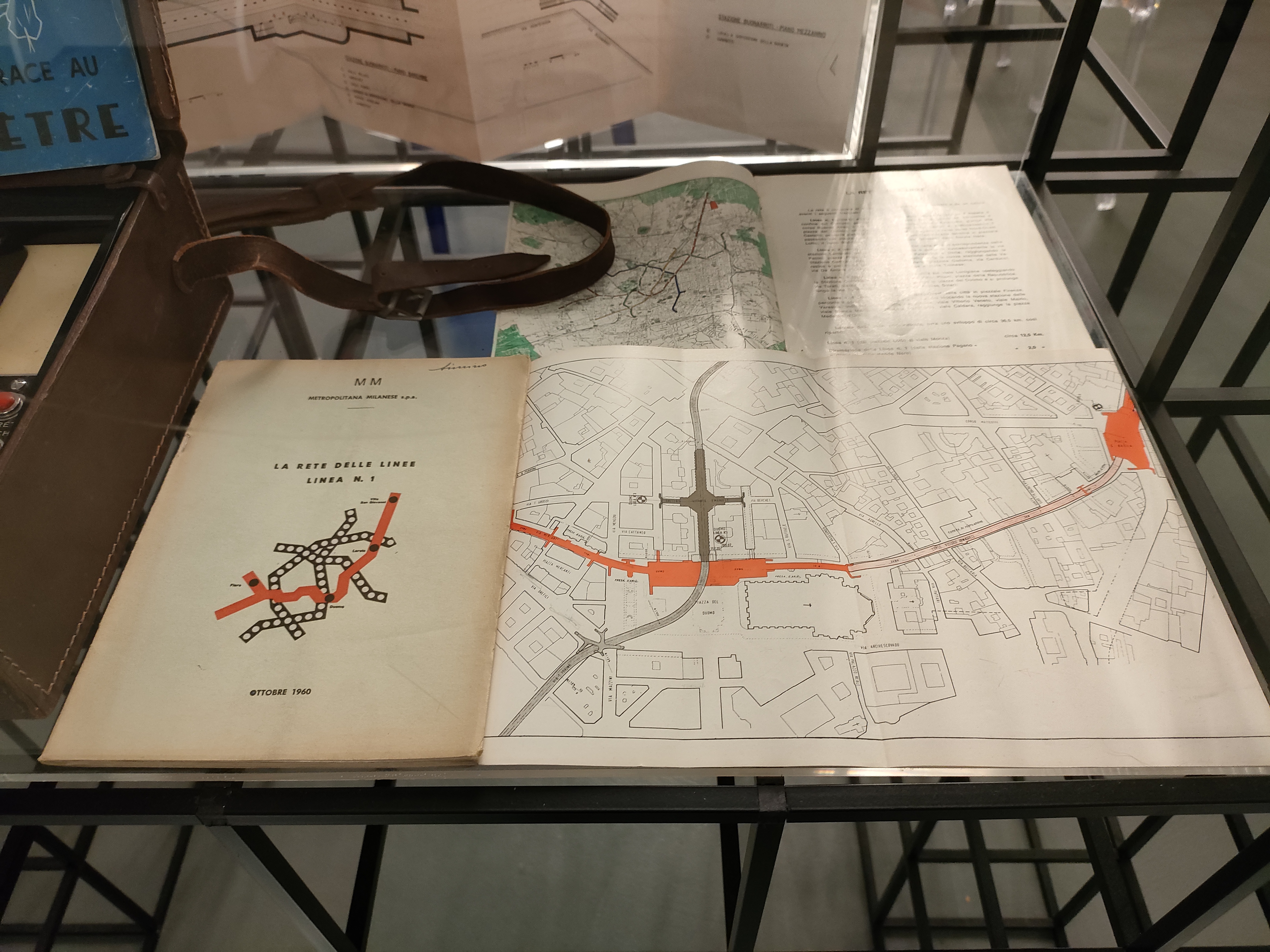

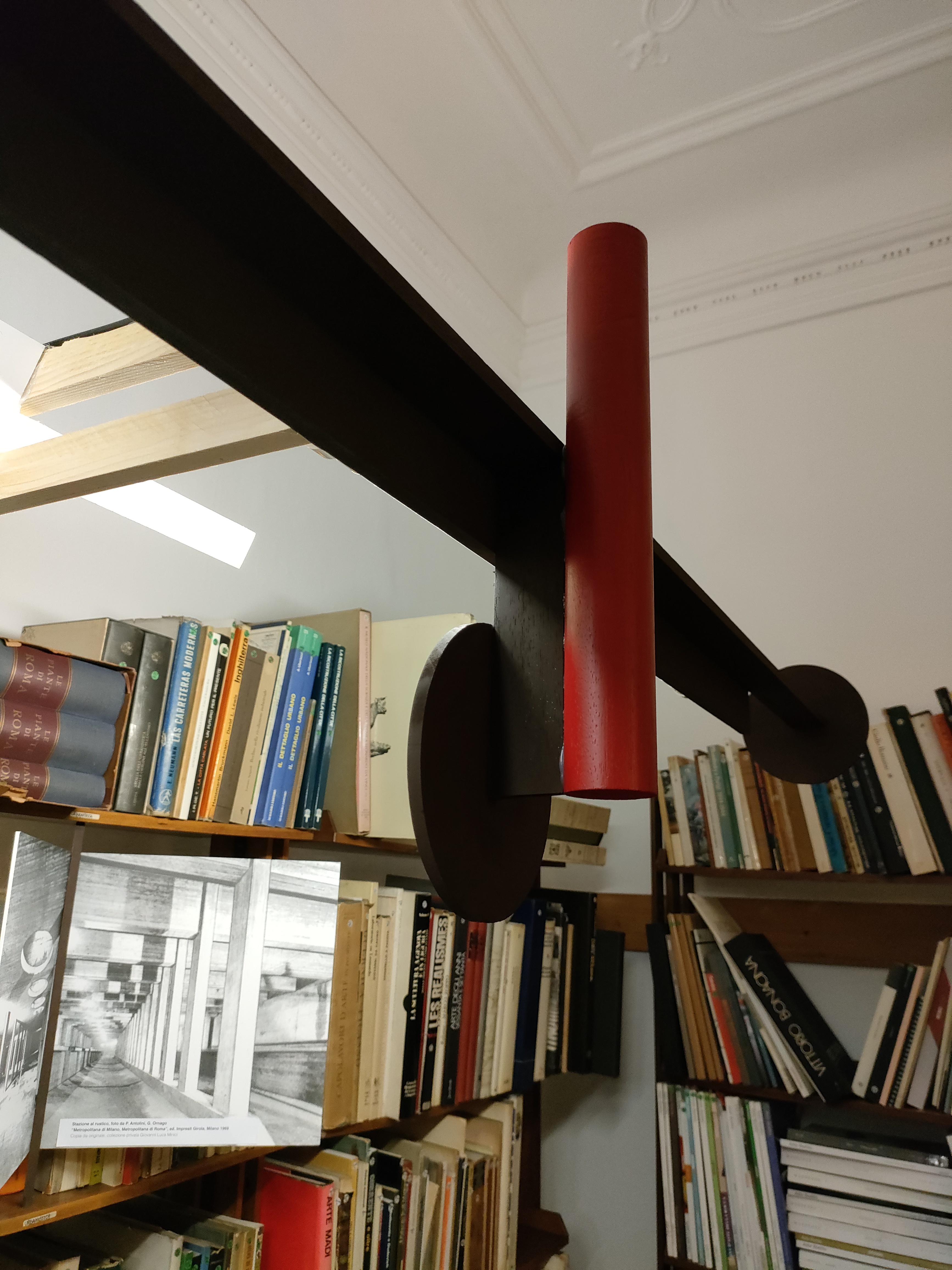

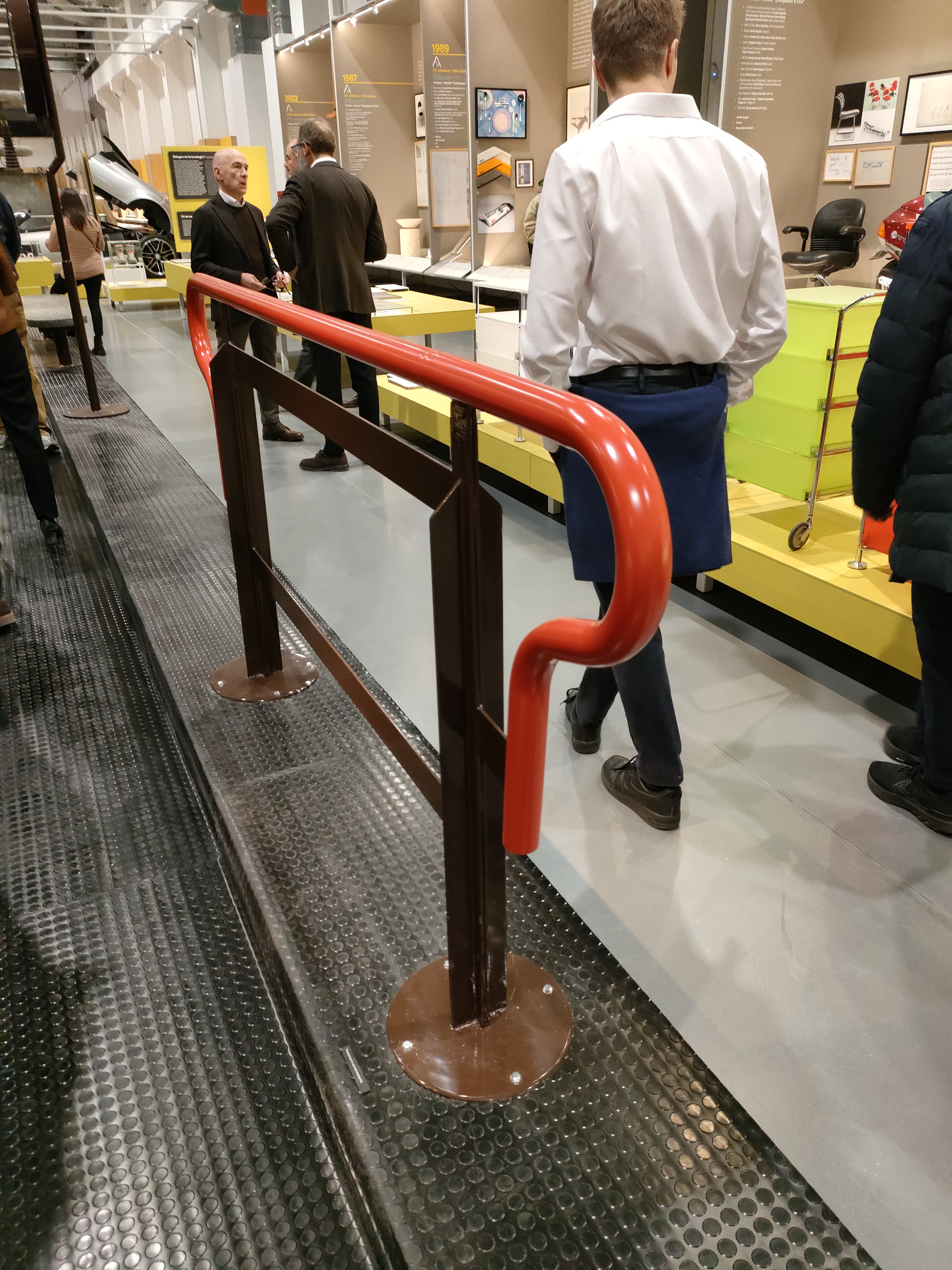

La “Rossa” con occhi nuovi.

Ogni quarto sabato del mese, riprendono le visite guidate alla Fondazione Albini sul tema della Metropolitana Milanese. La sua storia, la sua architettura.
Come già nel 2014 e 2015 vi racconterò tutti i segreti della genesi di una metropolitana che cambiò il modo di concepire la progettazione delle stazioni e della segnaletica. Le soluzioni di Albini, Helg e Noorda sono state talmente innovative da essere riprese in numerose altre nazioni europee e d’oltreoceano. Le scopriremo con l’utilizzo di foto rare, materiali original e, tavole di progetto.
Per info e prenotazioni contattate la Fondazione Franco Albini:  info@fondazionefrancoalbini.com tel: 024982378
Le visite guidate saranno confermate al raggiungimento del numero minimo di 10 partecipanti.
Costo biglietto 10€

…e poi è in arrivo una grande novità:

dopo dieci anni di lavoro di ricerca e due di elaborazione editoriale è quasi pronto il libro:

Per info e prenotazioni: metroricerche@yahoo.it











© 2018 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o

La metropolitana di Wuppertal (Germania) è tra le più particolari e scenografiche infrastrutture di questo tipo. Il suo nome ufficiale è Wuppertaler Schwebebahn (ferrovia sospesa di Wuppertal) quindi “-bahn” (ferrovia) e “schwebe-” al posto di “untergrund-” (sotterranea) che da il nome alle reti tedesche “U-bahn”. Perché, in effetti, questa metropolitana non viaggia sottoterra, e nemmeno a raso o in trincea, ma completamente all’aperto in posizione sopraelevata. Ma non sopra un viadotto ma “appesa” ad una serie di tralicci, che, a completare la sua scenograficità, per più di tre quarti del percorso, passano sopra il fiume Wupper. Il risultato finale è quello di trovarsi a viaggiare  su un treno che vola su un fiume, circondato dalla città. Per il resto l’uso e la gestione risponde in tutto e per tutto al classico servizio delle metropolitane. Questo impianto fu realizzato nel 1901, il che la rende la monorotaia sospesa, ma anche la monorotaia in se, più antica ancora in esercizio al mondo. Questo considerando il fatto che la linea attuale fu completata nel 1903 e le uniche modifiche apportate furono la ricostruzione di alcune stazioni a causa degli eventi bellici o per esigenze di modernizzazione. L’intera rete ha come fulcro la stazione sita nelle immediate vicinanze e della stazione centrale di Wuppertal; questa è l’unica stazione interamente in muratura e costituita da un grosso edificio, realizzato nel 1926, che oggi si presenta in uno stato di sostanziale degrado, formato al piano terra da uno spazio predisposto per attività commerciale e da quattro scale (due con accesso esterno e due con accesso interno) che portano al piano banchine superiore. Il piano banchine è coperto da una grande tetto spiovente a due falde ed è aperto su due lati da due grandi aperture ad arco, dalle quali entrano ed escono i treni e la struttura reticolare metallica che costituisce il viadotto “inverso”. In tempi recenti sono stati aggiunti gli ascensori.



Figurina Liebig del 1909:

Stazione principale presso la stazione centrale di Wuppertal (Hauptbahnhof):

Capolinea Est con inversione di marcia e piccolo deposito:

Capolinea Ovest con deviatoio:







© 2018 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o




Twitter @MetroxMilano

MetroxMilano su Facebook

SITO UFFICIALE

PETIZIONE PER IL COLLEGAMENTO M4-M3:

FIRMATE ORA!

ATTENZIONE! Ricordo a tutti i lettori che continua la campagna lanciata dall’Associazione MetroxMilano a favore del collegamento pedonale diretto tra M4 e M3 (clicca qui per maggiori informazioni), ricordatevi di firmare la petizione. E’ vero che il Comune ha annunciato che il collegamento verrà fatto, ma per adesso siamo solo allo studio di fattibilità, quindi molto lontani perfino dalla finanzabilità dell’opera (al di là delle promesse fatte). Ricordiamo che il CIPE ha impiegato molti mesi solo per approvare la variante Tricolore che era a costo zero! Pertanto vi invito a firmare e far firmare questa petizione che si è bloccata, inutilmente, subito dopo quello che, per ora, è solo un annuncio.

AVANZAMENTO COMPLESSIVO:

38% al 14/03/2018

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Dal 15 marzo 2016 IN CORSO: realizzazione strutture e uscite

SEGNERI Dal 17 marzo 2015 IN CORSO: realizzazione strutture

GELSOMINI Dall’11 giugno 2015 IN CORSO: scavo e realizzazione strutture

FRATTINI Dal 26 febbraio 2015 IN CORSO: realizzazione uscite

TOLSTOJ Da maggi0 2015 IN CORSO: scavo e consolidamento fondo

WASHINGTON-BOLIVAR Da 31 agosto 2015 IN CORSO: scavo e consolidamento fondo

FOPPA Dal 2 settembre 2015 IN CORSO: scavo e consolidamento fondo

SOLARI Dal 27 agosto 2015 IN CORSO: realizzazione strutture

SANT’AMBROGIO Dal 22 febbraio 2016 IN CORSO: realizzazione pareti stazione

DE AMICIS Dal 22 febbraio 2016 IN CORSO: realizzazione pareti stazione

VETRA Dal 22 febbraio 2016: IN CORSO: scavo e consolidamento fondo

SANTA SOFIA Dal 19 febbraio 2016 IN CORSO: scavo e consolidamento fondo

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 IN CORSO: realizzazione pareti stazione

SAN BABILA Dal 18 dicembre 2015 IN CORSO: consolidamento fondo

TRICOLORE Dal 5 agosto 2015 IN CORSO: realizzazione strutture

DATEO Dal 23 gennaio 2015 IN CORSO: realizzazione strutture

SUSA Dal 05 febbraio 2015 IN CORSO: realizzazione uscite

ARGONNE Dal 02 febbario 2015 IN CORSO: realizzazione uscite

FORLANINI FS Dal? IN CORSO: realizzazione uscite

QUARTIERE FORLANINI Dal? IN CORSO: realizzazione uscite e sistemazioni superficiali

LINATE AEROPORTO Dal 28 maggio 2012 IN CORSO: realizzazione uscite

FASI REALIZZATIVE:

1)rimozione arredi e alberi

2)spostamento sottoservizi e formazione cantiere definitivo

3)realizzazione pareti perimetrali e consolidamento fondo

4)scavo e posa tiranti

5)realizzazione strutture

6)realizzazione uscite

7) installazione impianti e binari

8)sistemazione superficiali e allestimento stazioni

Le talpe solitamente attraversano le stazioni durante la fase 6. I collaudi avvengono durante la fase 8.

BOB = Bonifica da Ordigni Bellici della seconda guerra mondiale.

AGGIORNAMENTO DATE DI APERTURA/CRONOPROGRAMMA (GIUGNO 2018)

SAN CRISTOFORO Dal 15 marzo 2016 al 31 luglio 2023 (era 30 aprile 2022)

SEGNERI Dal 17 marzo 2015 al 31 luglio 2023 (era 30 aprile 2022)

GELSOMINI Dall’11 giugno 2015 al 31 luglio 2023 (era 30 aprile 2022)

FRATTINI Dal 26 febbraio 2015 al 31 luglio 2023 (era 30 aprile 2022)

TOLSTOJ Da maggi0 2015 al 31 luglio 2023 (era 30 aprile 2022)

WASHINGTON-BOLIVAR Da 31 agosto 2015 al 31 luglio 2023 (era 30 aprile 2022)

FOPPA Dal 2 settembre 2015 al 31 luglio 2023 (era 30 aprile 2022)

SOLARI Dal 27 agosto 2015 al 31 luglio 2023 (era 30 aprile 2022)

SANT’AMBROGIO Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

DE AMICIS Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

VETRA Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

SANTA SOFIA Dal 19 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 al 31 luglio 2023 (era 30 aprile 2022)

SAN BABILA Dal 18 dicembre 2015 a dicembre 2022 (era 30 aprile 2022)

TRICOLORE Dal 5 agosto 2015 a dicembre 2022 (era 30 aprile 2022)

DATEO Dal 23 gennaio 2015 a dicembre 2022 (era 30 aprile 2022)

SUSA Dal 05 febbraio 2015 a dicembre 2022 (era 30 aprile 2022)

ARGONNE Dal 02 febbario 2015 a dicembre 2022 (era 30 aprile 2022)

FORLANINI FS Dal? al 31 gennaio 2021 (era 30 aprile 2022)

QUARTIERE FORLANINI Dal? al 31 gennaio 2021 (era 30 aprile 2022)

LINATE AEROPORTO Dal 28 maggio 2012 al 31 gennaio 2021 (era 30 aprile 2022)

TRATTA EXPO

LINATE: continuana il montaggio della copertura metallica del mezzanino ed è in costruzione l’uscita ovest (a pianta triangolare) di cui ora è visibile l’alto muro posteriore in calcestruzzo armato. Il tronchino è stato completamente ricoperto di terra e tutto è pronto per il ripristino della viabilità iniziando dai sottoservizi. Continuano anche le attività per la realizzazione della terza e ultima sezione del collegamento pedonale con l’aeroporto, dove al momento è in corso lo scavo parziale dell’area delle scale lato esterno.

QUARITERE FORLANINI: terminata la costruzione delle strutture della scala sud è già stato avviato (rapidamente) il ripristino dell’arredo urbano pre-cantiere. Nel mentre prosegue la realizzazione delle paratie per l’uscita nord.

FORLANINI FS: ormai completata la realizzazione al rustico del complesso della stazione è iniziato il montaggio della struttura metallica di copertura. Nel manufatto Sereni (“Pratone”) prosegue l’attività di supporto delle “talpe” con la modifica degli impianti di spostamento dello smarino (la terra di scavo) tramite la realizzazione di un nuovo sistema di nastri trasportatori.

TRATTA EST

ARGONNE: sono state completate le strutture della stazione ed è in fase di chiusura lo spazio utile a permettere il calaggio dei materiali e per la manutenzione delle talpe. Le parti completate sono già state ricoperte e parte del cantiere è stata liberata e presto verrà restituita ai cittadini. Continua la realizzazione delle strutture delle uscite sul marciapiede nord di viale Argonne, mentre sono complete quelle dell’uscita nel parterre.

SUSA: sono state completate le strutture del manufatto “Argonne” e della stazione ad eccezione del consueto pozzo per il calaggio dei materiali. Continua la realizzazione delle struture dei blocchi di uscite lungo i marciapiedi laterali di viale Argonne, metre è stata completata quella nel parterre.

DATEO: prosegue la realizzazione delle strutture nel vano principale, mentre è stato completato lo scavo dell’area che sarà occupata dalla seconda metà del mezzanino, dalle scale di uscita e dal corridoio di collegamento con il Passante.

TRICOLORE: prosegue la realizzazione delle strutture mentre vengono montate le due talpe più grandi che scaveranno i tunnel della tratta centrale. Le teste delle talpe (con le frese) sono posizionate nel manufatto Indipendenza.

TRATTA CENTRALE

SAN BABILA: completata la realizzazione delle pareti di stazione si procedere ora con il consolidamento del fonto propedeutico allo scavo. Nell’area del manufatto Augusto procede rapidamente la prima fase di scavo; in questo manufatto faranno sosta le talpe per manutenzione.

SFORZA POLICLINICO: prosegue la realizzazione delle pareti lateriali della stazione.

SANTA SOFIA: è iniziata la fase di scavo mentre prosegue il consolidamento del fondo e delle testate. Intanto sono in realizzazione le ultime pareti della testata ovest.

VETRA: terminata la prima fase di scavo, prosegue la posa dei tiranti e le iniezioni per il consolidamento del fondo della stazione.

DE AMICIS: terminata la fase di spostamento sottoservizi è iniziata la realizzate le pareti della stazione.

SANT’AMBROGIO: continua il complesso spostamento dei sottoservizi, numerosissimi e intricatissimi. Intanto il cantiere si è allargato anche all’area della Pusterla, dove sembra ormai certa la realizzazione di un’uscita. Nell’area di via San Vittore è iniziata la realizzazione delle pareti laterali della stazione.

TRATTA OVEST

SOLARI: prosegue la realizzazione delle strutture interne.

FOPPA: completata la prima fase di scavo, sono stati realizzati i tiranti e si procede con le iniezioni per il consolidamento del fondo.

WASHINGTON-BOLIVAR: completata la prima fase di scavo, sono stati realizzati i tiranti e si procede con le iniezioni per il consolidamento del fondo.

TOLSTOJ: completata la prima fase di scavo, sono stati realizzati i tiranti e si procede con le iniezioni per il consolidamento del fondo.

FRATTINI: Le strutture sono ormai completate fatto salvo l’accesso per la manutenzione delle talpe. E’ iniziato lo spostamento sottoservizi per la realizzazione delle uscite.

GELSOMINI: Si avvia alla conclusione lo scavo mentre è già iniziata la formazione delle strutture della stazione.

SEGNERI: prosegue la realizzazione delle strutture con il getto della soletta tra piano banchine e piano mezzanino.

SAN CRISTOFORO: procede rapidamente la realizzazione delle strutture. Intanto dal manufatto Ronchetto è partita la prima delle due talpe che scaveranno la tratta ovest; si tratta della talpa lato nord. Nel giro di un mese partirà anche la seconda talpa.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

Finalmente inizia a girare una foto dell’allestimento di prova della Metro 4. Certamente meglio della Metro5 “lilla”, ma non è certo una cosa difficile da fare. Quello che si nota è l’assenza di una ricerca specifica. In pratica si è andati sull’”usato sicuro” di matrice “nordica” (vedi Copenhagen), come era previsto proprio per la M5. Sulla segnaletica bene la striscia continua; ignorate i caratteri scelti perchè si useranno quelli standard delle altre linee, ovvero la rivisitazione del carattere “Noorda” a sua volta derviazione dell’Helvetica.

Ma visto quello che si fa oggi (vedi link sotto), sopratutto in tema di materiali, visto che le strutture e i volumo sono già definiti, la capitale mondiale del design si può fermare a questo?

MOSCA

BUDAPEST

E, soprattutto:

LONDRA CROSSRAIL

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto Marco Vergini:

Foto SurJector:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?

Foto SurJector:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Ecco i punti per il monotiraggio dei palazzi in area di scavo:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Largo Augusto:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Fase attuale:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Anche in Solari sono arrivati i punti di controllo per la stabilità degli edifici.

Foto MM:

Foto da Google Earth:

Prossima fase: giugno 2018

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:



Foto MM:

Foto da Google Earth:

Il deposito:

Foto MM:

Foto da Google Earth:











© 2018 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o


Twitter @MetroxMilano

MetroxMilano su Facebook

SITO UFFICIALE

PETIZIONE PER IL COLLEGAMENTO M4-M3:

FIRMATE ORA!

ATTENZIONE! Ricordo a tutti i lettori che continua la campagna lanciata dall’Associazione MetroxMilano a favore del collegamento pedonale diretto tra M4 e M3 (clicca qui per maggiori informazioni), ricordatevi di firmare la petizione. E’ vero che il Comune ha annunciato che il collegamento verrà fatto, ma per adesso siamo solo allo studio di fattibilità, quindi molto lontani perfino dalla finanzabilità dell’opera (al di là delle promesse fatte). Ricordiamo che il CIPE ha impiegato molti mesi solo per approvare la variante Tricolore che era a costo zero! Pertanto vi invito a firmare e far firmare questa petizione che si è bloccata, inutilmente, subito dopo quello che, per ora, è solo un annuncio.

AVANZAMENTO COMPLESSIVO:

38% al 14/03/2018

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Dal 15 marzo 2016 IN CORSO: realizzazione strutture e uscite

SEGNERI Dal 17 marzo 2015 IN CORSO: scavo e realizzazione strutture

GELSOMINI Dall’11 giugno 2015 IN CORSO: scavo e realizzazione strutture

FRATTINI Dal 26 febbraio 2015 IN CORSO: realizzazione uscite

TOLSTOJ Da maggi0 2015 IN CORSO: scavo e consolidamento fondo

WASHINGTON-BOLIVAR Da 31 agosto 2015 IN CORSO: scavo e consolidamento fondo

FOPPA Dal 2 settembre 2015 IN CORSO: scavo e consolidamento fondo

SOLARI Dal 27 agosto 2015 IN CORSO: realizzazione strutture

SANT’AMBROGIO Dal 22 febbraio 2016 IN CORSO: spostamento sottoservizi

DE AMICIS Dal 22 febbraio 2016 IN CORSO: realizzazione pareti stazione

VETRA Dal 22 febbraio 2016: IN CORSO: scavo e consolidamento fondo

SANTA SOFIA Dal 19 febbraio 2016 IN CORSO: scavo e consolidamento fondo

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 IN CORSO: realizzazione pareti stazione

SAN BABILA Dal 18 dicembre 2015 IN CORSO: consolidamento fondo

TRICOLORE Dal 5 agosto 2015 IN CORSO: realizzazione strutture

DATEO Dal 23 gennaio 2015 IN CORSO: realizzazione strutture

SUSA Dal 05 febbraio 2015 IN CORSO: realizzazione uscite

ARGONNE Dal 02 febbario 2015 IN CORSO: realizzazione uscite

FORLANINI FS Dal? IN CORSO: realizzazione uscite

QUARTIERE FORLANINI Dal? IN CORSO: realizzazione uscite e sistemazioni superficiali

LINATE AEROPORTO Dal 28 maggio 2012 IN CORSO: realizzazione uscite

FASI REALIZZATIVE:

1)rimozione arredi e alberi

2)spostamento sottoservizi e formazione cantiere definitivo

3)realizzazione pareti perimetrali e consolidamento fondo

4)scavo e posa tiranti

5)realizzazione strutture

6)realizzazione uscite

7) installazione impianti e binari

8)sistemazione superficiali e allestimento stazioni

Le talpe solitamente attraversano le stazioni durante la fase 6. I collaudi avvengono durante la fase 8.

BOB = Bonifica da Ordigni Bellici della seconda guerra mondiale.

AGGIORNAMENTO DATE DI APERTURA/CRONOPROGRAMMA (GIUGNO 2018)

SAN CRISTOFORO Dal 15 marzo 2016  al 31 luglio 2023 (era 30 aprile 2022)

SEGNERI Dal 17 marzo 2015  al 31 luglio 2023 (era 30 aprile 2022)

GELSOMINI Dall’11 giugno 2015  al 31 luglio 2023 (era 30 aprile 2022)

FRATTINI Dal 26 febbraio 2015  al 31 luglio 2023 (era 30 aprile 2022)

TOLSTOJ Da maggi0 2015  al 31 luglio 2023 (era 30 aprile 2022)

WASHINGTON-BOLIVAR Da 31 agosto 2015  al 31 luglio 2023 (era 30 aprile 2022)

FOPPA Dal 2 settembre 2015  al 31 luglio 2023 (era 30 aprile 2022)

SOLARI Dal 27 agosto 2015  al 31 luglio 2023 (era 30 aprile 2022)

SANT’AMBROGIO Dal 22 febbraio 2016  al 31 luglio 2023 (era 30 aprile 2022)

DE AMICIS Dal 22 febbraio 2016  al 31 luglio 2023 (era 30 aprile 2022)

VETRA Dal 22 febbraio 2016  al 31 luglio 2023 (era 30 aprile 2022)

SANTA SOFIA Dal 19 febbraio 2016  al 31 luglio 2023 (era 30 aprile 2022)

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017  al 31 luglio 2023 (era 30 aprile 2022)

SAN BABILA Dal 18 dicembre 2015  a dicembre 2022 (era 30 aprile 2022)

TRICOLORE Dal 5 agosto 2015  a dicembre 2022 (era 30 aprile 2022)

DATEO Dal 23 gennaio 2015  a dicembre 2022 (era 30 aprile 2022)

SUSA Dal 05 febbraio 2015  a dicembre 2022 (era 30 aprile 2022)

ARGONNE Dal 02 febbario 2015  a dicembre 2022 (era 30 aprile 2022)

FORLANINI FS Dal?  al 31 gennaio 2021 (era 30 aprile 2022)

QUARTIERE FORLANINI Dal?  al 31 gennaio 2021 (era 30 aprile 2022)

LINATE AEROPORTO Dal 28 maggio 2012  al 31 gennaio 2021 (era 30 aprile 2022)

TRATTA EXPO

LINATE: continuana il montaggio della copertura metallica del mezzanino ed è in costruzione l’uscita ovest (a pianta triangolare) di cui ora è visibile l’alto muro posteriore in calcestruzzo armato. Il tronchino è stato completamente ricoperto di terra e tutto è pronto per il ripristino della viabilità iniziando dai sottoservizi. Continuano anche le attività per la realizzazione della terza e ultima sezione del collegamento pedonale con l’aeroporto, dove al momento è in corso lo scavo parziale dell’area delle scale lato esterno.

QUARITERE FORLANINI: terminata la costruzione delle strutture della scala sud è già stato avviato (rapidamento) il ripristino dell’arredo urbano pre-cantiere. Nel mentre prosegue la realizzazione delle paratie per l’uscita nord.

FORLANINI FS: ormai completata la realizzazione al rustico del complesso della stazione, dovrebbe essere avviato a breve il montaggio della struttura metallica di copertura. Nel manufatto Sereni (“Pratone”) prosegue l’attività di supporto delle “talpe” con la modifica degli impianti di spostamento dello smarino (la terra di scavo) tramite la realizzazione di un nuovo sistema di nastri trasportatori.

TRATTA EST

ARGONNE: sono state completate le strutture della stazione ad eccezione dello spazio utile a permettere il calaggio dei materiali e per la manutenzione delle talpe. Le parti completate sono già state ricoperte e parte del cantiere è stata liberata e presto verrà restituita ai cittadini. Continua la realizzazione delle strutture delle uscite sul marciapiede nord di viale Argonne.

SUSA: sono state completate le strutture del manufatto “Argonne” e della stazione ad eccezione del consueto pozzo per il calaggio dei materiali. Continua la realizzazione delle struture dei blocchi di uscite lungo i marciapiedi laterali di viale Argonne.

DATEO: prosegue la realizzazione delle strutture nel vano principale, mentre è stato completato lo scavo dell’area che sarà occupata dalla seconda metà del mezzanino, dalle scale di uscita e dal corridoio di collegamento con il Passante.

TRICOLORE: prosegue la realizzazione delle strutture nel vano liberato dalle due talpe che hanno realizzato la tratta est.

TRATTA CENTRALE

SAN BABILA: completata la realizzazione delle pareti di stazione si procedere ora con il consolidamento del fonto propedeutico allo scavo. Nell’area del manufatto Augusto è iniziata una prima fase di scavo per realizzare la trave di coronamento delle pareti.

SFORZA POLICLINICO: prosegue la realizzazione delle pareti lateriali della stazione anche grazie allo smontaggio del muro storico avvenuto a fine aprile.

SANTA SOFIA: sè iniziata la fase di scavo mentre prosegue il consolidamento del fondo e delle testate. Intanto sono in realizzazione le ultime pareti della testata ovest.

VETRA: terminata la prima fase di scavo, prosegue la posa dei tiranti e le iniezioni per il consolidamento del fondo della stazione.

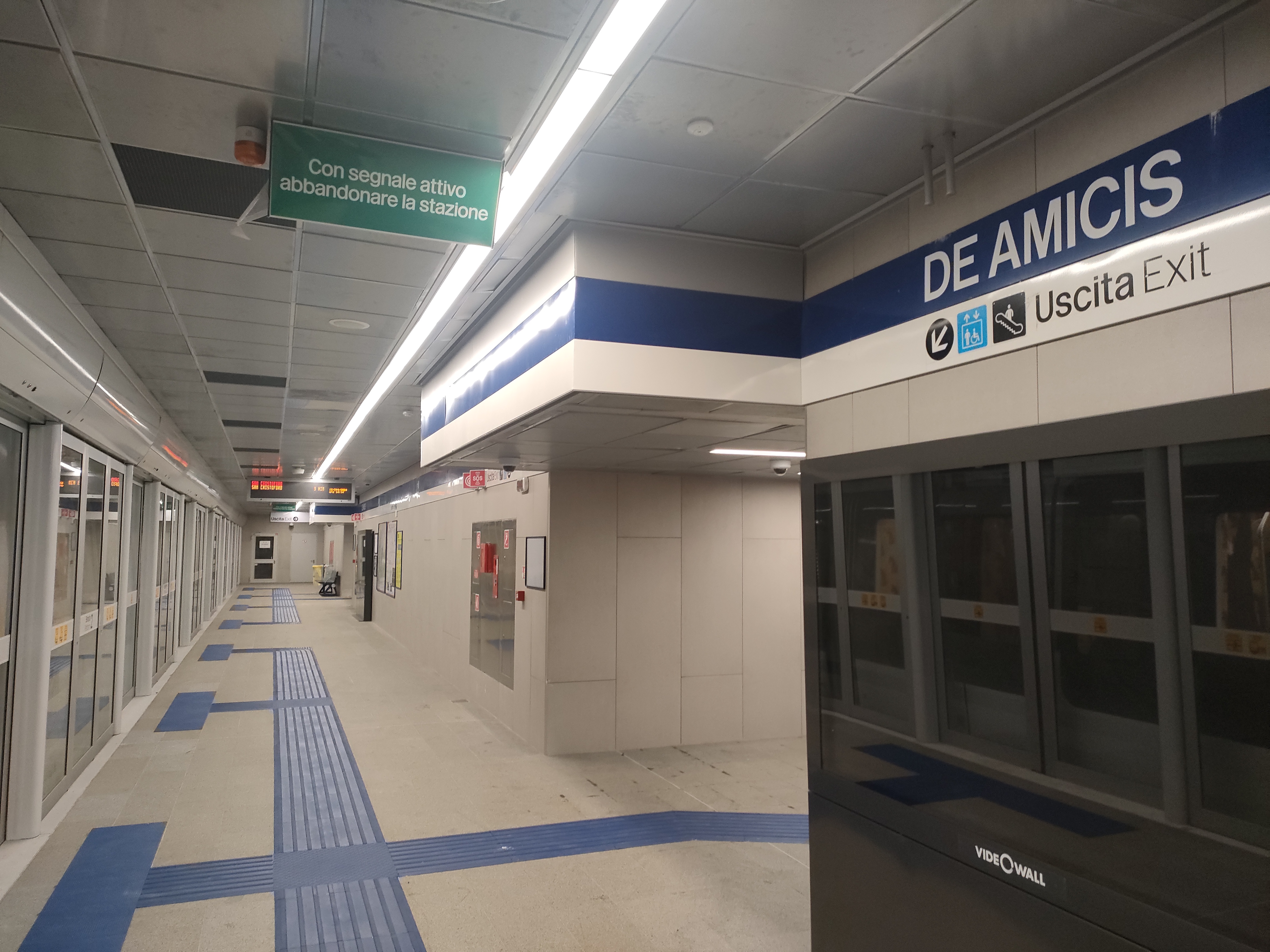

DE AMICIS: dovrebbe essere terminata la fase di spostamento sottoservizi e quindi, durante il periodo estivo, verranno realizzate le pareti della stazione.

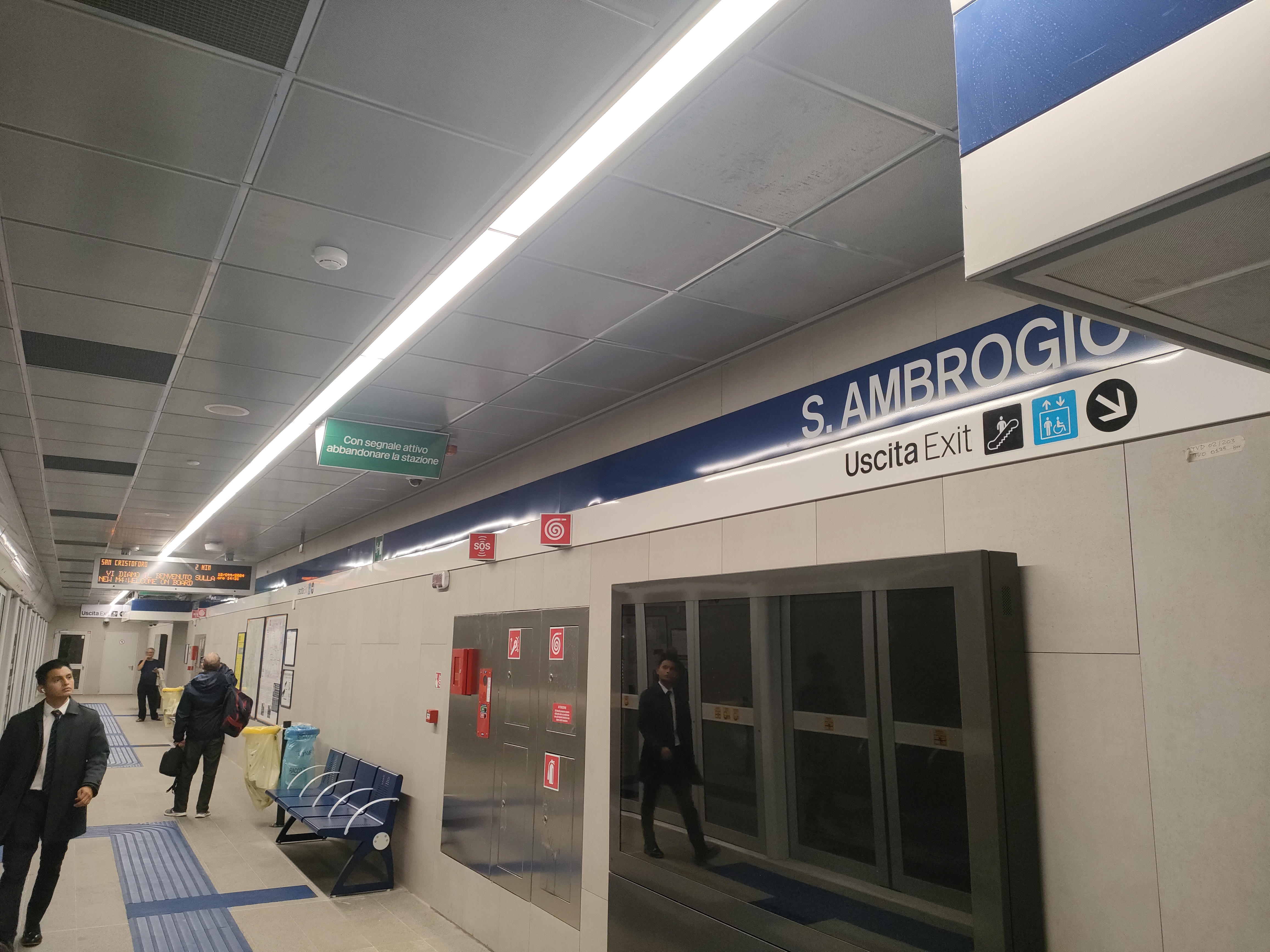

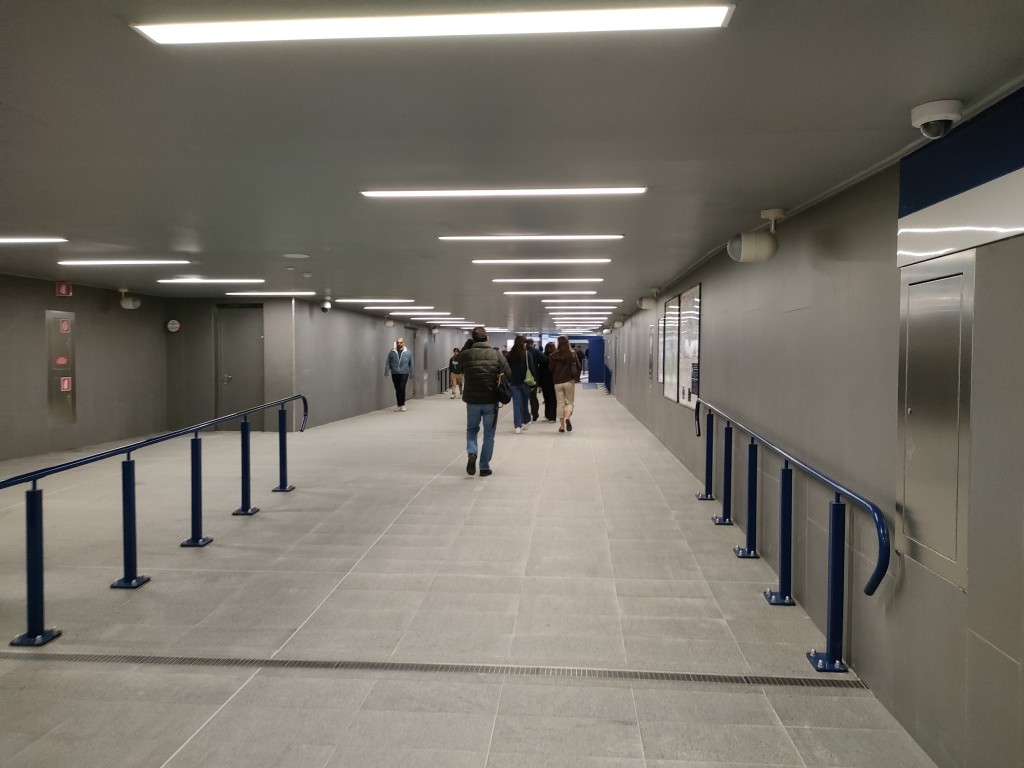

SANT’AMBROGIO: continua il complesso spostamento dei sottoservizi, numerosissimi e intricatissimi. Intanto il cantiere si è allargato anche all’area della Pusterla, dove sembra ormai certa la realizzazione di un’uscita.

TRATTA OVEST

SOLARI: prosegue la realizzazione delle strutture interne.

FOPPA: completata la prima fase di scavo, sono stati realizzati i tiranti e si procede con le iniezioni per il consolidamento del fondo.

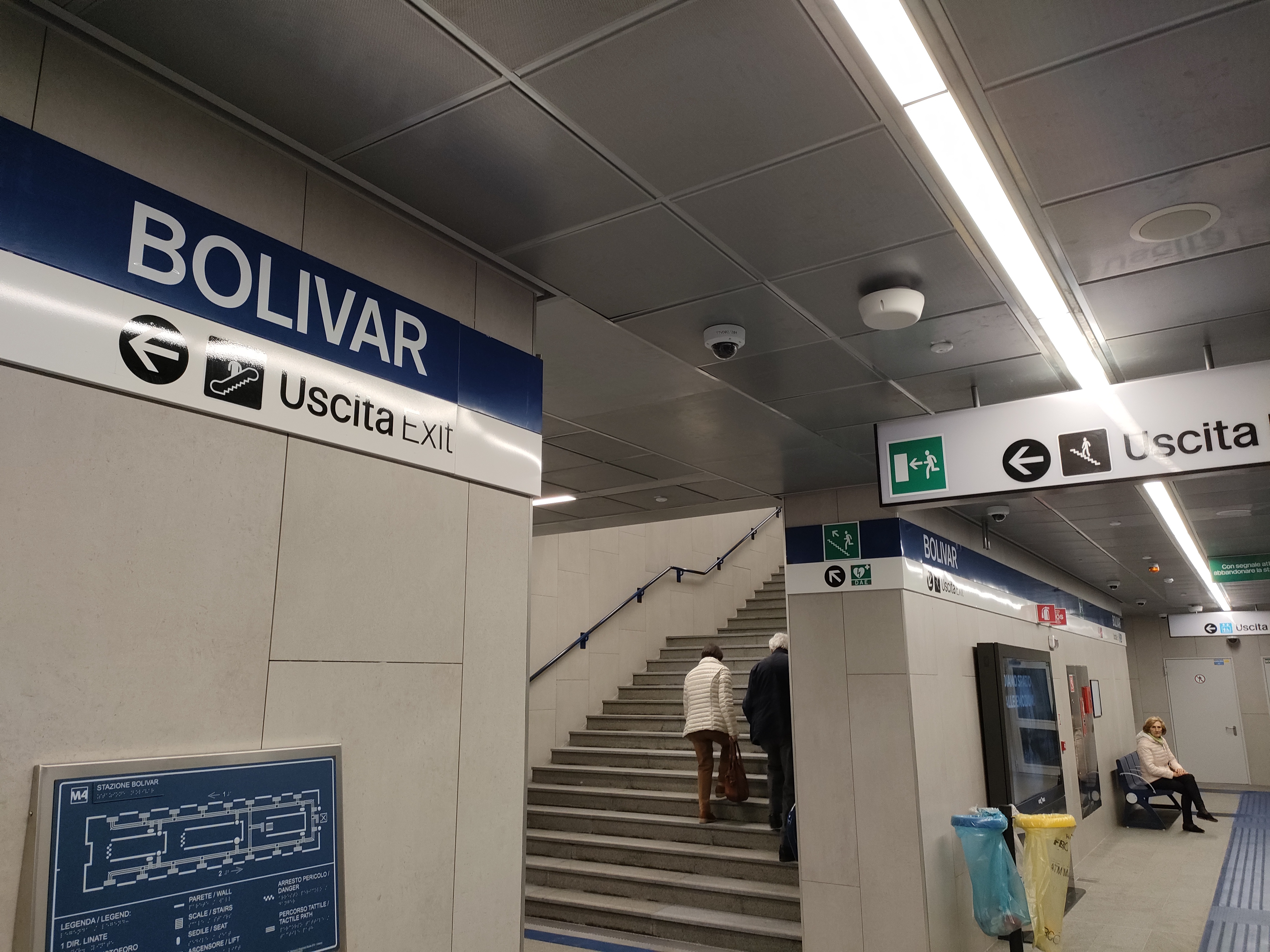

WASHINGTON-BOLIVAR: completata la prima fase di scavo, sono stati realizzati i tiranti e si procede con le iniezioni per il consolidamento del fondo.

TOLSTOJ: completata la prima fase di scavo, sono stati realizzati i tiranti e si procede con le iniezioni per il consolidamento del fondo.

FRATTINI: Le strutture sono ormai completate fatto salvo l’accesso per la manutenzione delle talpe. E’ iniziato lo spostamento sottoservizi per la realizzazione delle uscite.

GELSOMINI: Si avvia alla conclusione lo scavo mentre è già iniziata la formazione delle strutture della stazione.

SEGNERI: prosegue la realizzazione delle strutture.

SAN CRISTOFORO: procede rapidamente la realizzazione delle strutture. Nel manufatto Ronchetto è iniziato l’assemblaggio delle due talpe che scaveranno la tratta Ovest a partire da luglio 2018.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

Finalmente inizia a girare una foto dell’allestimento di prova della Metro 4. Certamente meglio della Metro5 “lilla”, ma non è certo una cosa difficile da fare. Quello che si nota è l’assenza di una ricerca specifica. In pratica si è andati sull’”usato sicuro” di matrice “nordica” (vedi Copenhagen), come era previsto proprio per la M5. Sulla segnaletica bene la striscia continua; ignorate i caratteri scelti perchè si useranno quelli standard delle altre linee, ovvero la rivisitazione del carattere “Noorda” a sua volta derviazione dell’Helvetica.

Ma visto quello che si fa oggi (vedi link sotto), sopratutto in tema di materiali, visto che le strutture e i volumo sono già definiti, la capitale mondiale del design si può fermare a questo?

MOSCA

BUDAPEST

E, soprattutto:

LONDRA CROSSRAIL

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Ecco i punti per il monotiraggio dei palazzi in area di scavo:

Foto Papoff:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Largo Augusto:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Fase attuale:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Anche in Solari sono arrivati i punti di controllo per la stabilità degli edifici.

Foto MM:

Foto da Google Earth:

Prossima fase: giugno 2018

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto JacopoBianchi:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto JacopoBianchi:

Foto MM:



Foto da Google Earth:

Il deposito:

Foto MM:

Foto da Google Earth:











© 2018 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o

Ovvero la nascita del “tube” e della metropolitana propriamente detta.

Secondo l’UITP (Unione Internazione del Trasporto Pubblico) una metropolitana è un sistema di trasporto urbano, in sede propria, senza interferenze con altri tipi di trasporto o con i pedoni, ad alta frequenza e alta capacità. Si tratta quindi di un impianto che per definizione non deve mai condividere il suo percorso con altri mezzi di trasporto, dalle automobili ai treni, né avere “intersezioni a raso” con la pubblica strada. Ovviamente il suo tracciato è interdetto, durante il funzionamento, alla presenza umana, al di fuori dagli spazi predisposti (stazioni). Alta capacità e alta frequenza sono caratteristiche che oggi s’intersecano, per esempio, nelle metropolitane cosiddette “leggere” dove una minore capacità è compensata, in linea teorica, da una maggiore frequenza garantita dai sistemi automatizzati. L’essere sotterranea o sopraelevata, elettrica o a vapore (caso unico a Londra), con sistema ferroviario o a trazione con fune, con ruote di ferro o di gomma, non costituisce causa di esclusione dalla definizione di metropolitana. In taluni casi viene introdotta una distinzione in base alla lunghezza del tracciato, escludendo alcuni impianti perché troppo brevi, come nel caso di Perugia. Mentre sono poche le eccezioni alla regola, sostanzialmente la più grande è Valencia, in Spagna, dove si chiama metropolitana quello che un sistema di tram-treno che diventa metropolitana in centro, ma rimane un treno di ridotte dimensioni in periferia, con numerosi passaggi a livello che non sono compatibili con la definizione di metropolitana. Poi c’è il grande equivoco delle linee ferroviarie suburbane spacciate per metropolitane. In questa la regina è un’altra città spagnola: Barcellona. Alcune delle sue linee sono vere e proprie ferrovie con alcuni tratti interrati in centro (come succede anche alla ferrovia “normale” nella città catalana) ma sono state inserite nella numerazione delle metropolitane e tale vengono considerate. Una cosa del genere si vorrebbe fare da tempo a Roma convertendo in metropolitana la Ferrovia Roma-Lido (che potrebbe anche essere fattibile) o il primo tratto urbano della Roma-Viterbo, o come era provato a fare a Napoli. Non serve: una metropolitana è una metropolitana. A Londra sono stati più garbati, hanno inventato l’Overground, una simil-metropolitana che, in effetti, rimane un treno come impianto e una metro come servizio. Non parliamo poi dei tram e dei bus chiamati “metroqualcosa”, tempo sprecato. Perché questo ampio preambolo? Perché in questo post si parla, appunto, di quella che è a tutti gli effetti la prima vera e propria metropolitana. Un impianto autonomo da tutto, compresa la ferrovia che invece è parte integrante della prima “Metropolitana Railway” e che, ancora oggi, condividono alcuni binari nelle quattro linee che ora compongono quell’impianto originale (District, Circle, Metropolitan, Hammersmith). Un impianto elettrico ad alta frequenza, esclusivamente urbano e senza nessuna forma di intersezione con altri sistemi di trasporto. Inoltre questa nuova linea, oggi nota come Northern Line, è metropolitana anche come immaginario classico: tunnel circolari sotterranei serviti da treni elettrici. Stazioni sotterranee relativamente piccole in cui bisogna scendere per prendere un treno e spostarsi in un altro quartiere della città. Da questo momento l’epopea mondiale delle metropolitane entra nel vivo, non a caso i maggiori impianti nasceranno solo dopo il 1890: Chicago 1892 (prima sopraelevata), Budapest e Glasgow nel 1896, Boston 1897, Parigi nel 1900, Wuppertal nel 1902 (a proposito di strane metropolitane), Berlino nel 1902, Atene e New York nel 1904, ecc. ecc…

La ferrovie elettrica sotterranea “The City & South London Railway” (C&SLR) fu inaugurata il 4 novembre 1890 dal Principe del Galles, il futuro Re Edoardo VII. La prima tratta correva tra la stazione King William Street (oggi non più esistente) nella City e la stazione Stockwell a sud del fiume Tamigi. La nuova ferrovia fu inizialmente progettata per essere manovrata con funi, tuttavia la nascita delle prime reti tranviarie elettriche in tutto il mondo portò alla decisione di convertire l’infrastruttura verso la trazione elettrica. Quello della trazione a fune non fu però un’idea definitivamente scomparsa; in quella che può essere considerata la seconda metropolitana tipo “tube”, ovvero la linea circolare di Glasgow aperta nel 1896, la trazione fu effettuata con grossi cavi continuamente fino al 1935. La ditta Mather&Platt fornì le apparecchiature elettriche mentre le locomotive furono appositamente progettate da Edward Hopkinson, che lavoro alla realizzazione dei primi tram elettrici in Irlanda. Le locomotive furono poi costruite dalla ditta di macchine a vapore Beyer Peacock. I primi vagoni furono progettati privi dei finestrini dato che, secondo il pensiero pioneristico dell’epoca, non c’era nulla da vedere nei tunnel profondi. Lo spazio stretto e chiuso insieme al rumore assordante renderva il viaggio alquanto claustrofobico e la presenza del classici sedili in tessuto con bottoni di cucitura portarono i viaggiatori a soprannominare queste vetture “padden cell” ovvero celle imbottite, quelle tipiche dei manicomi.

La prima sezione della “The City & South London Railway” tra King William Street  e Elephant&Castle:

La prima tratta tra Stockwell e King William Street e il primo prolungamento. Da subito il capolinea originale di King William Street è desinato a scomparire con l’inaugurazione delle nuove tratte nel 1900:

Nel 1907 viene inaugurata  l’”Hampstead Tube” ovvero la sezione nord della Northern Line, siamo nel 1907, e il nome ufficiale è Charing Cross, Euston & Hampstead Railway. Entrambe le compagnie, ovvero la C&SLR e la CCE&HR, sono di proprietà della Underground Eletric Railways Company of London, ovvero UERL, sin dal 1913:

Sempre nel 1907 la C&SLR raggiunge la stazione di Euston sfiorando la CCE&HR:

Tra il 1924 e il 1926 le due linee vengono fuse e diventano l’attuale Northern Line. I tunnel della sezione originale devono essere allargati per poter accogliere i treni più nuovi e uniformarsi con l’evoluzione geometrica avvenuta dopo il 1900. Il primo “tube” rimane comunque una linea sperimentale:

Sezione di una stazione del primo “tube”. Lo schema di accesso è semplice: solo ascensori e scala a chiocciola. La struttura è in mattoni:



Sezione del tunnel in acciaio e del primo treno senza finestrini:

Il tunnel composto da elementi in acciaio come appare esposto all’esterno. Si tratta di un tratto del tunnel della Central Line realizzato presso una fiera. I tunnel della C&SLR sono identici ma con un diametro minore:

Lo scudo usato per lo scavo dei tunnel dei prolungamenti (aperti nel 1907) fermo all’interno del vano di una stazione. Gli operai scavavano l’argilla del sottosuolo di Londra protetti da un anello di acciaio che veniva spostato man mano che il tunnel avanzava. Una sorta di “talpa meccanica” in cui l’essere umano faceva il lavoro pesante:

Pianta e sezione del capolinea originale di King William Street, presso il “Monument” ovvero il monumento che commemora l’incendio di Londra del 1666, situato nella City:

Disegno raffigurante il capolinea di Stockwell, si noti il terzo binario elettrificato. La struttura delle stazioni, nella tratta “primitiva” era fatta in mattoni:

Ciò che restava della stazione di King William Street prima della seconda guerra mondiale:

La prima locomotiva elettrica per una metropolitana:

Il montacarichi usato per calare i treni nel tunnel profondi. All’epoca non era ancora in uso creare rampe di collegamento per portare i treni in superficie verso le aree di manutenzione.

Evoluzione cronologica della C&SLR:

Parte della tratta originale abbandonata nel 1900 tra le stazioni Borough e il Tamigi, trasformata in rifugio antiaereo negli anni ’40.

Sezione in cui si nota i due tunnel originali della tratta fino alla stazione King William Street, e sotto i due nuovi tunnel aperti nel 1900. I tunnel originali sono stati collegati con la superficie per trasformarli in rifugi antiaerei.

L’originale “loop” ovvero anello di inversione presso la stazione Embankment e, a destra, i tunnel predisposti negli anni ’20 per collegare L’Hampstead Tube con la C&SLR a sud:

La connessione finale a sud, presso la stazione Kennigton con l’anello di inversione. Da notare in assonometria la differenza geometrica delle stazioni tra la tratta aperta nel 1896 (i due tunnel centrali) e quella nuova aperta nel 1924 (i due tunnel a lato). Le prime hanno una volta a botte e sono realizzate in muratura, le seconde sono ormai perfettamente circolari e sono realizzate in acciaio:

La  spettacolare connessione a nord, realizzata nel 1926 presso la stazione Camden Town, che permette ai treni provenienti da tutte e quattro le direzioni di poter proseguire nelle due direzioni possibili senza che mai nessun binario si incroci:

Le stazioni del 1900-1907, in piena City, realizzate con banchina ad isola in un unica camera semicircolare:

L’ultima sopravvissuta ai lavori di ammodernamento, ovvero Clapham Common:

Com’era la stazione Angel prima e dopo dell’ammodernamento. Uno dei due binari è stato rimosso e spostato in un nuovo tunnel, in modo da poter allargare la banchina e inserire un blocco di scale mobili al centro (non visibile nella foto):

E ancore cresce:

Rendering dell’ingresso della futura stazione Battersea:

Sezione della stazione futura stazione Battersea:

Sezione della futura stazione Nine Elms:

Rendering dell’interno della futura stazione Nine Elms:









© 2018 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o
