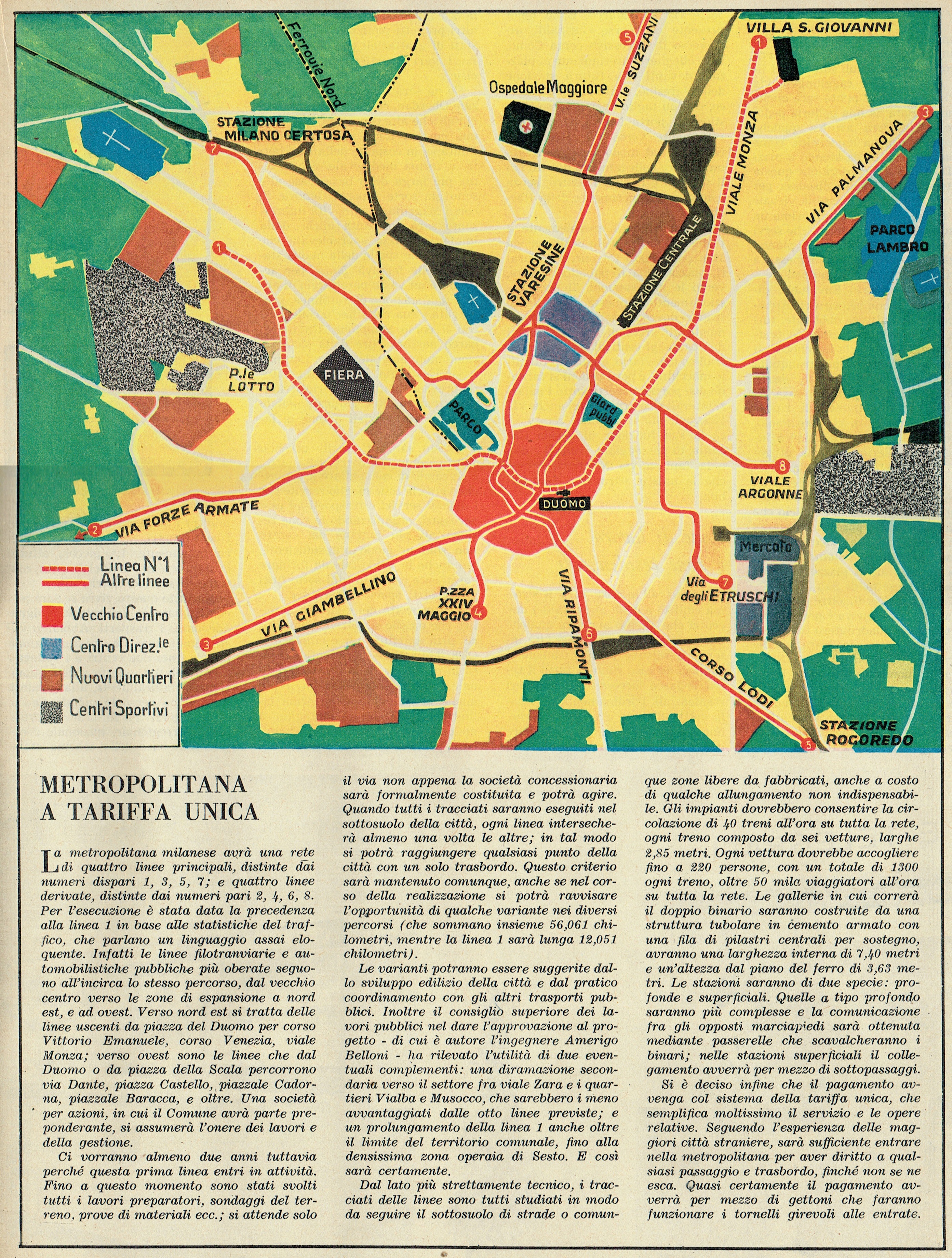

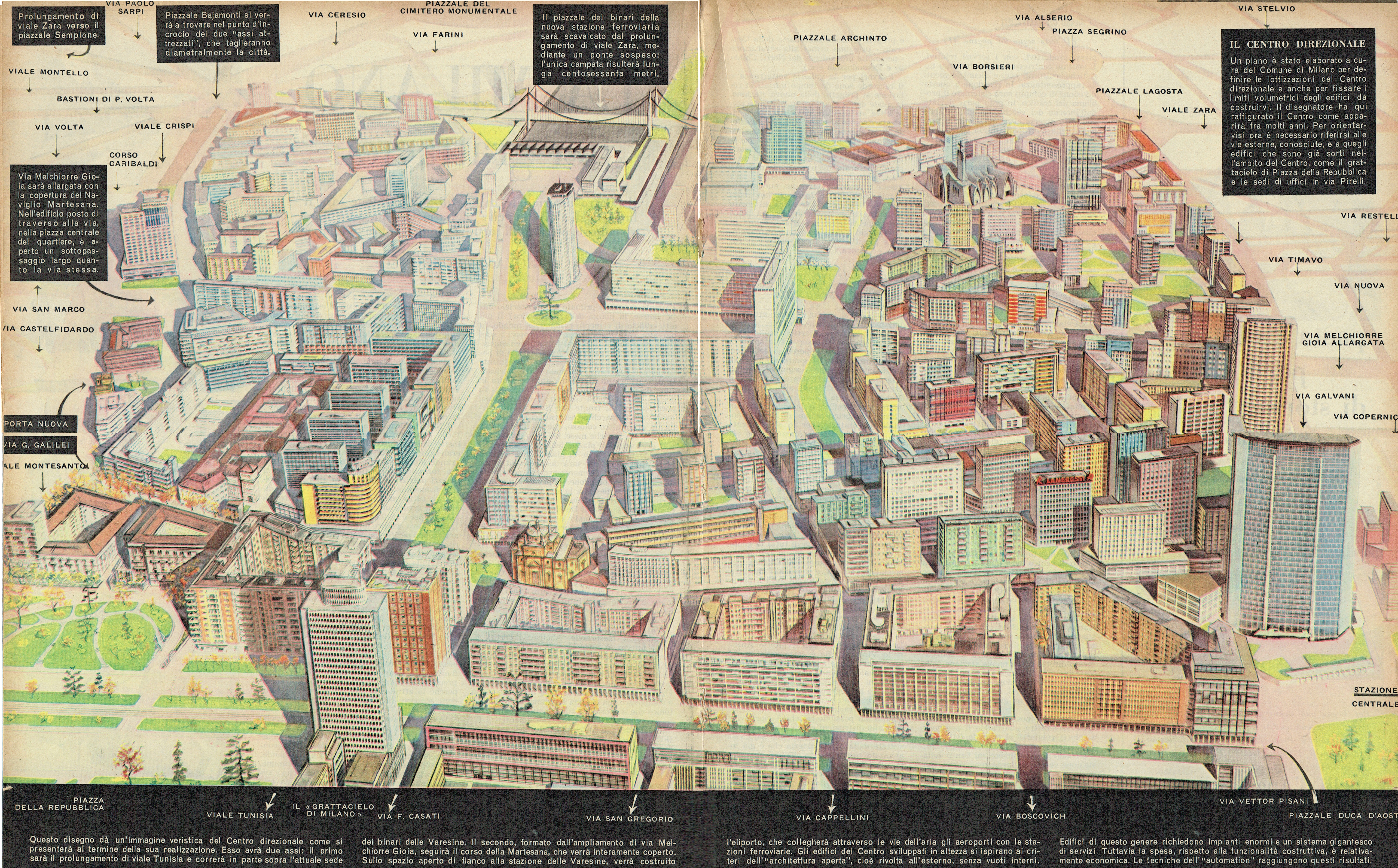

Eccovi un articolo che ho recentemente trovato sul numero 278 di Epoca, settimanale della Arnoldo Mondadori Editore, pubblicato il 29 gennaio 1956. Ci troviamo tre anni dopo che Amerigo Belloni ha progettato la “Rete delle Linee” e, nel dettaglio, la Linea 1 Rossa, e siamo anche a poco più di un anno e mezzo dall’avvio dei cantieri che sarebbe avvenuto il 12 giugno 1957. Interessante leggere come ci fossero alcuni dettagli ancora diversi rispetto al progetto esecutivo, come il tunnel a doppio binario con colonne centrali o le varie diramazioni della rete con diramazioni poi sparite. Sarebbe davvero molto interessante scoprire l’esistenza di una cartella che contenta tutta la fase progettuale portata avanti dal Belloni. Esisterà? Inserisco anche un bel disegno del “centro direzionale” di Milano, così come progettato nel piano regolatore del 1953.

L’ingegner Amerigo Belloni, tra le altre cose progettista dell’Ospedale Sacco.



© 2020 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.




PRONTO IL LIBRO SULLA METROPOLITANA

Dopo più di 10 anni dalla stesura dei primi testi, e da ben 20 anni da quanto ho iniziato a raccogliere informazioni su questo tema, sono riuscito finalmente a pubblicare un libro che coprisse in modo esauriente (dal ’800 ad oggi) molti aspetti di cui si era scritto poco e in modo frammentario. Si intitola La metropolitana milanese, evoluzione urbanistica e architettonica Con 254 pagine, 428 immagini (quasi tutte a colori), la storia della metropolitana di Milano è stata unificata in un unica monografia con un focus inedito: l’architettura. Oltre ad un primo capitolo sui progetto storici, sono trattate la Linea 1 rossa e la Linea 2 verde, la Linea 3 gialla, il Passante Ferroviario, la Linea 5 lilla e la costruenda Linea 4 blu. Con la completa descrizione delle architetture pensate per le metropolitane di Milano da Franco Albini, Franca Helgh, Marco Albini (che ha scritto anche la prefazione), Arrigo Arrighetti, Umberto Cappelli, Claudio Dini, Angelo Mangiarotti e la grafica di Bob Noorda. Un volume realizzato con il contributi iconografico e documentale di decine di archivi prubblici e privati (Albini, Noorda, Portaluppi, MM Spa, Metro4 Spa, ATM Spa, Biblioteche e Archivi civici di Milano) con il patrocinio della Fondazione Franco Albini e dell’Associazione Culturale QUATTRO.

In più, a breve, visto che inserire proprio tutto il materiale ritrovato nel volume avrebbe richiesto la realizzazione di una piccola enciclopedia, pubblicherò su questo blog alcuni capitoli aggiuntivi.


Per acquistarlo ad un prezzo speciale potete contattarmi direttamente all’email: metroricerche@yahoo.it





Twitter @MetroxMilano

MetroxMilano su Facebook

PETIZIONE PER IL COLLEGAMENTO M4-M3:

FIRMATE ORA!

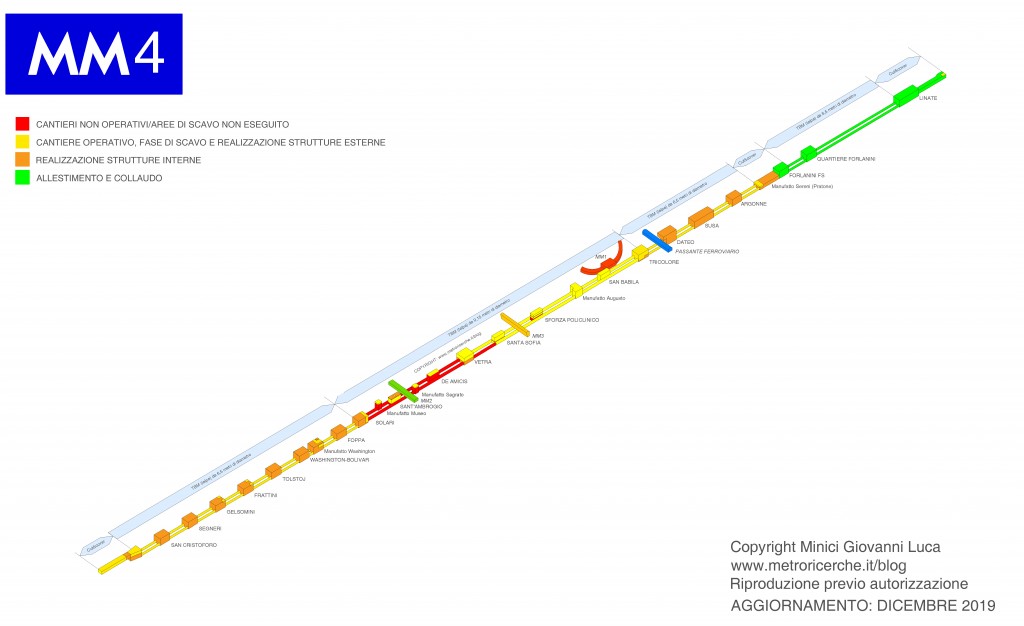

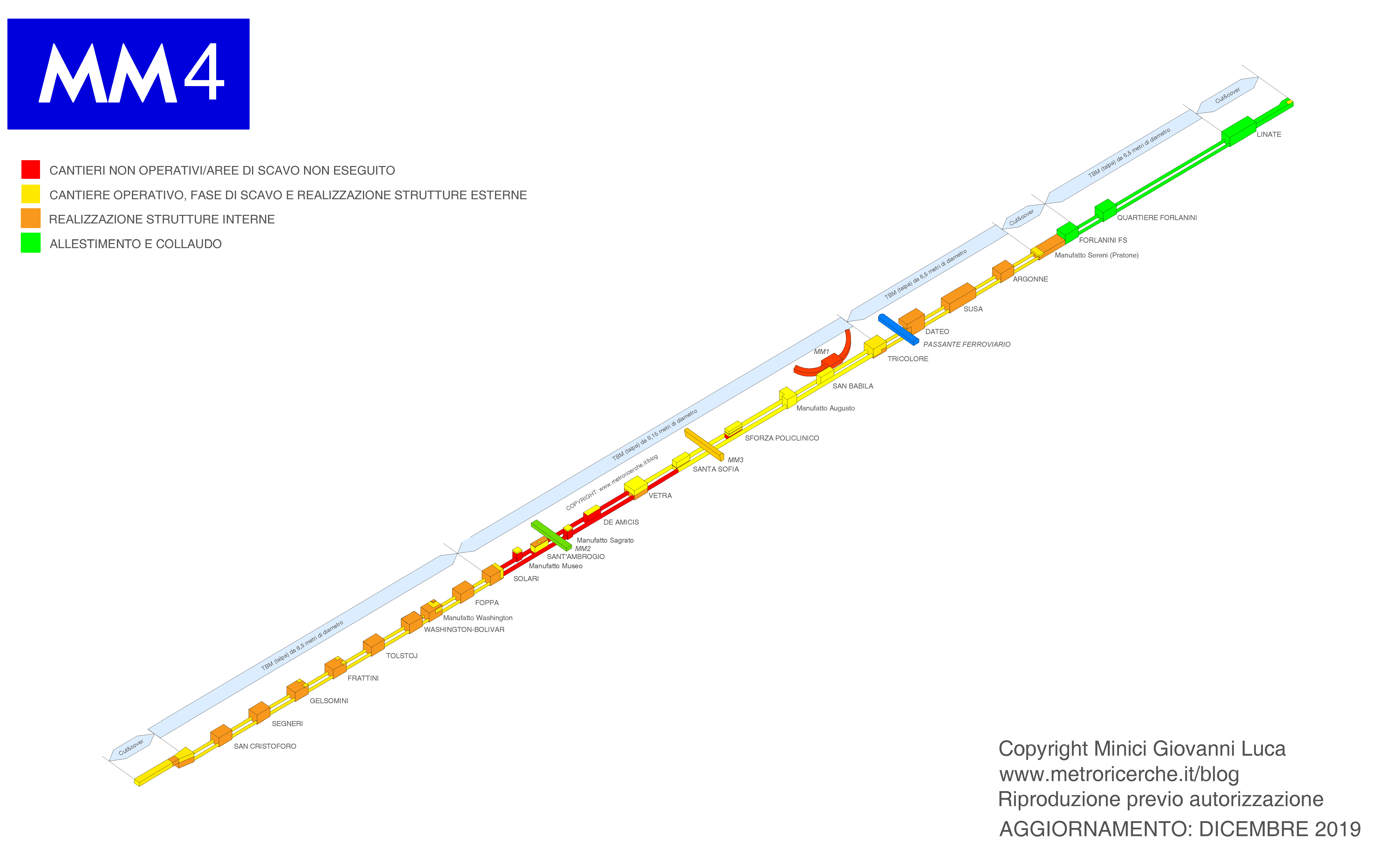

AVANZAMENTO COMPLESSIVO:

47,3% al 28/02/2019

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Dal 15 marzo 2016 IN CORSO: realizzazione strutture e uscite

SEGNERI Dal 17 marzo 2015 IN CORSO: realizzazione uscite

GELSOMINI Dall’11 giugno 2015 IN CORSO: realizzazione uscite

FRATTINI Dal 26 febbraio 2015 IN CORSO: realizzazione uscite e allestimento

TOLSTOJ Da maggi0 2015 IN CORSO: realizzazione strutture

WASHINGTON-BOLIVAR Da 31 agosto 2015 IN CORSO: realizzazione strutture

FOPPA Dal 2 settembre 2015 IN CORSO: realizzazione strutture

SOLARI Dal 27 agosto 2015 IN CORSO: realizzazione strutture

SANT’AMBROGIO Dal 22 febbraio 2016 IN CORSO: scavo e realizzazione strutture

DE AMICIS Dal 22 febbraio 2016 IN CORSO: scavo e realizzazione strutture

VETRA Dal 22 febbraio 2016: IN CORSO: realizzazione strutture

SANTA SOFIA Dal 19 febbraio 2016 IN CORSO: realizzazione strutture

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 IN CORSO: scavo realizzazione strutture

SAN BABILA Dal 18 dicembre 2015 IN CORSO: realizzazione strutture

TRICOLORE Dal 5 agosto 2015 IN CORSO: realizzazione strutture

DATEO Dal 23 gennaio 2015 IN CORSO: allestimento

SUSA Dal 05 febbraio 2015 IN CORSO: allestimento

ARGONNE Dal 02 febbario 2015 IN CORSO: allestimento

FORLANINI FS Dal? IN CORSO: allestimento

FORLANINI QUARTIERE Dal? IN CORSO: allestimento

LINATE AEROPORTO Dal 28 maggio 2012 IN CORSO: allestimento

FASI REALIZZATIVE:

1)rimozione arredi e alberi

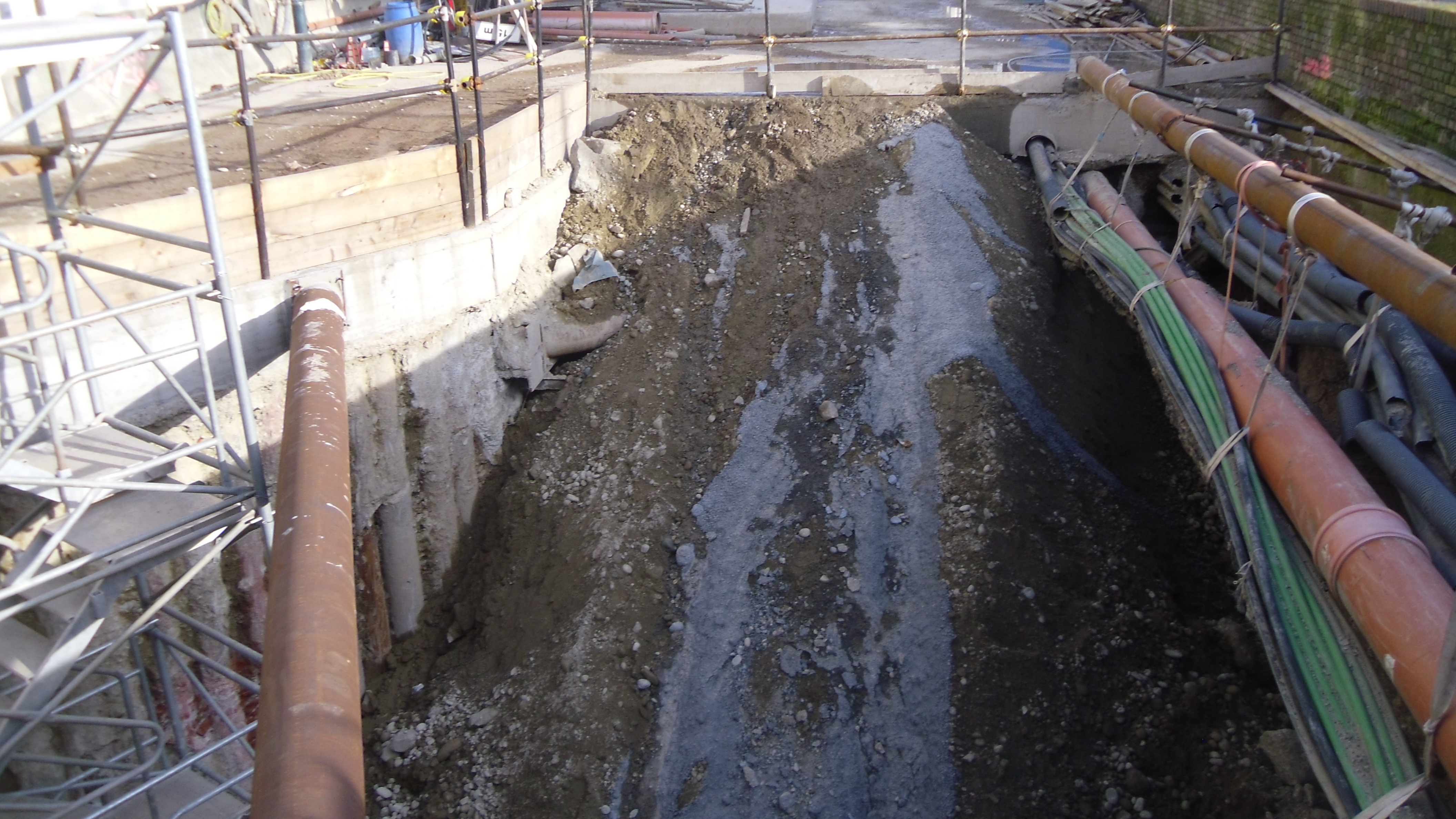

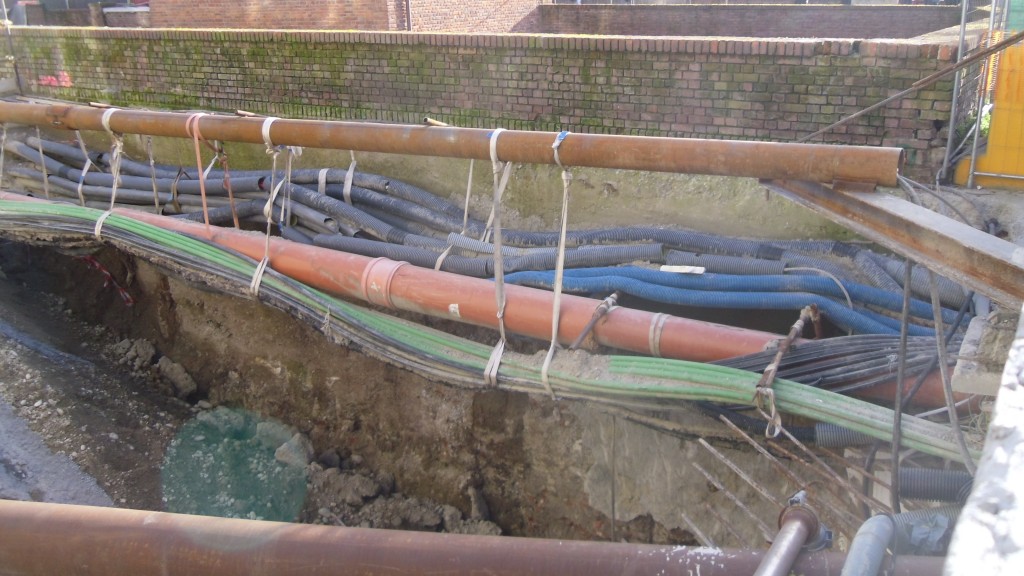

2)spostamento sottoservizi e formazione cantiere definitivo

3)realizzazione pareti perimetrali e consolidamento fondo

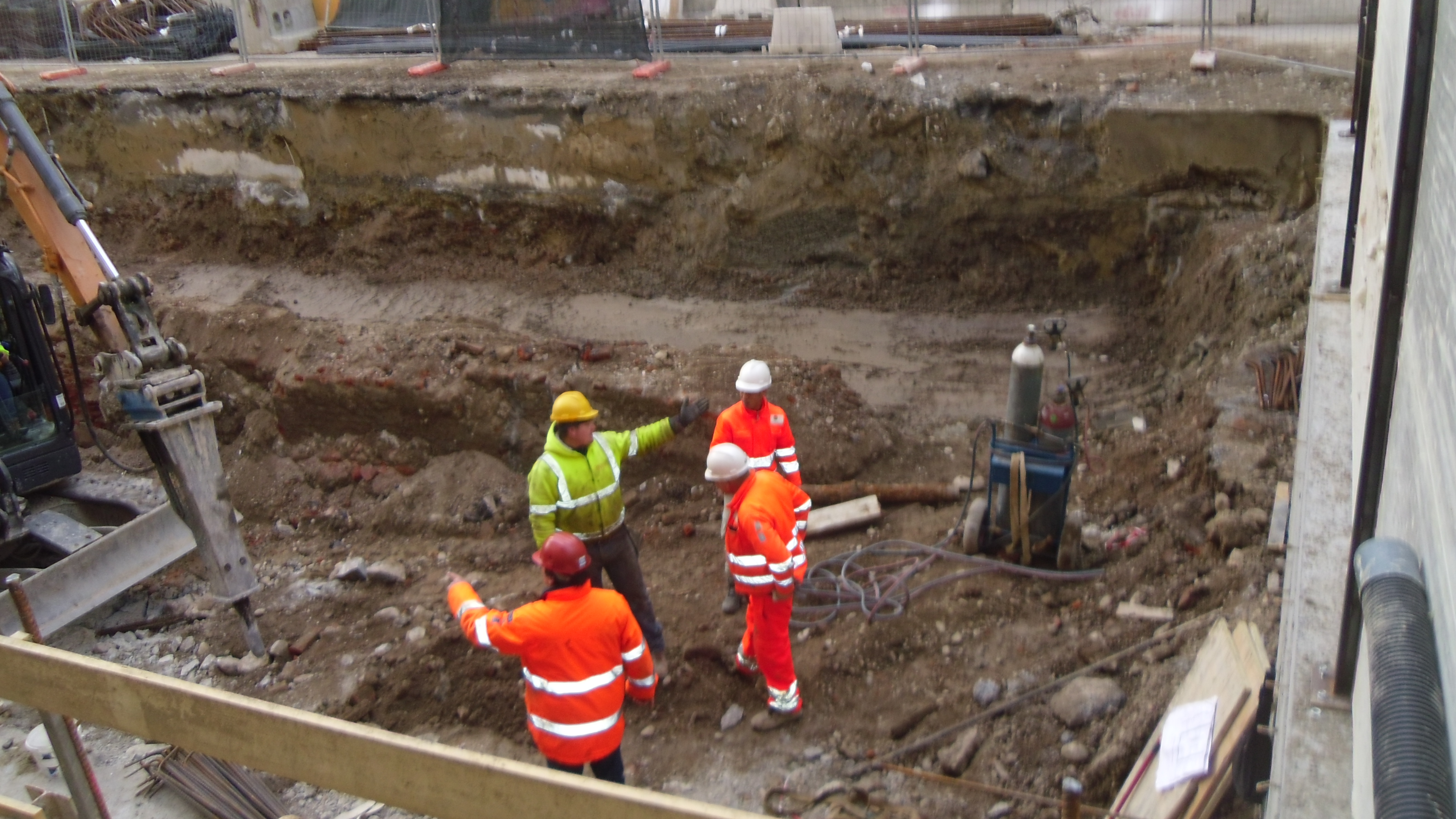

4)scavo e posa tiranti

5)realizzazione strutture

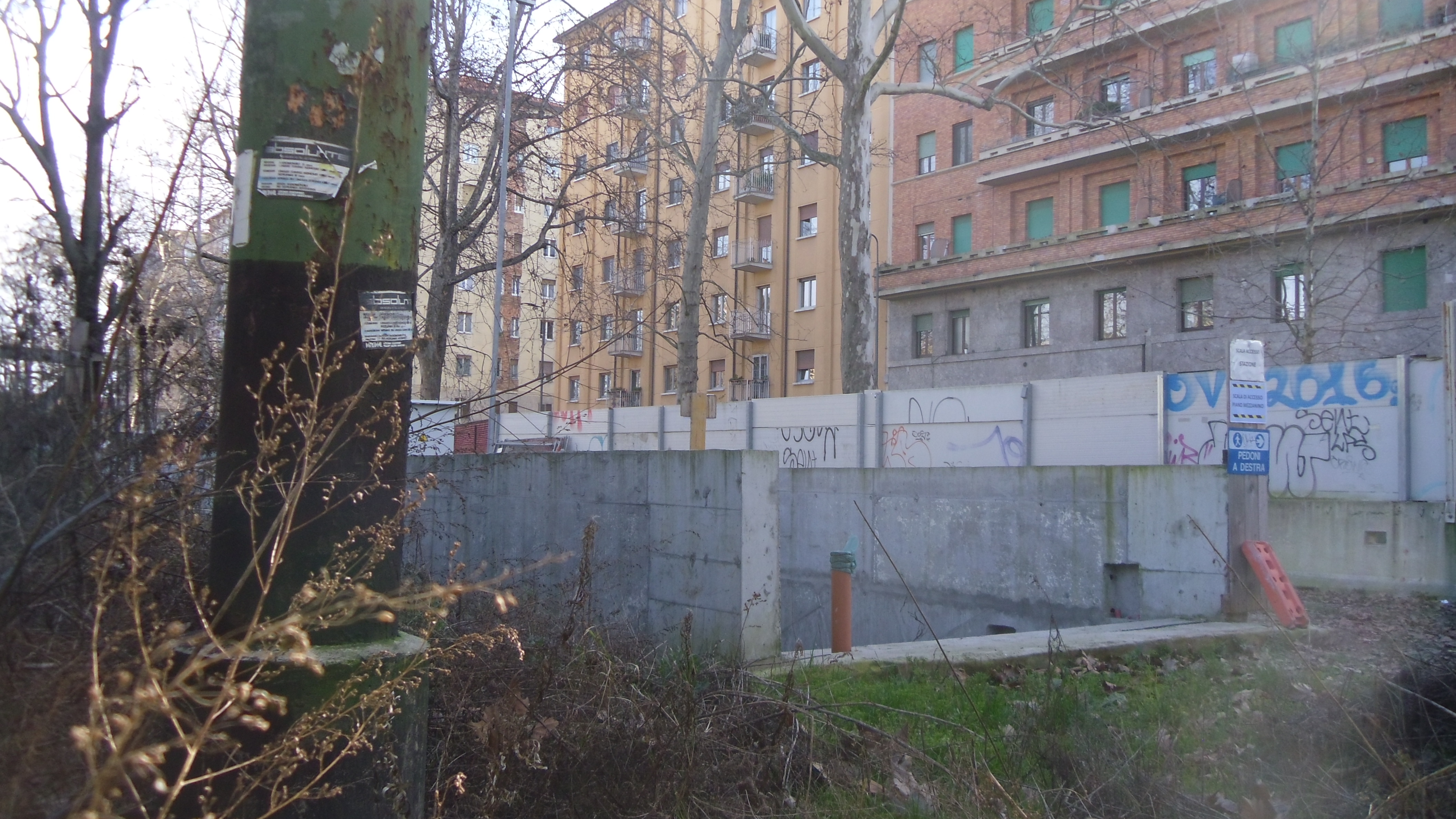

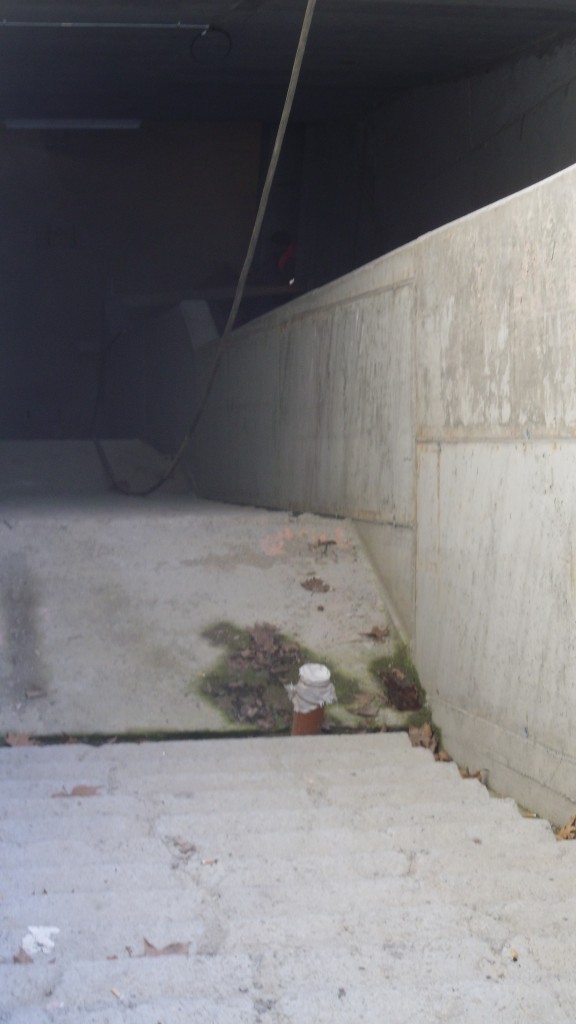

6)realizzazione uscite

7) installazione impianti e binari

8)sistemazione superficiali e allestimento stazioni

Le talpe solitamente attraversano le stazioni durante la fase 6. I collaudi avvengono durante la fase 8.

BOB = Bonifica da Ordigni Bellici della seconda guerra mondiale.

AGGIORNAMENTO DATE DI APERTURA/CRONOPROGRAMMA (GIUGNO 2018)

SAN CRISTOFORO Dal 15 marzo 2016 al 31 luglio 2023 (era 30 aprile 2022)

SEGNERI Dal 17 marzo 2015 al 31 luglio 2023 (era 30 aprile 2022)

GELSOMINI Dall’11 giugno 2015 al 31 luglio 2023 (era 30 aprile 2022)

FRATTINI Dal 26 febbraio 2015 al 31 luglio 2023 (era 30 aprile 2022)

TOLSTOJ Da maggi0 2015 al 31 luglio 2023 (era 30 aprile 2022)

WASHINGTON-BOLIVAR Da 31 agosto 2015 al 31 luglio 2023 (era 30 aprile 2022)

FOPPA Dal 2 settembre 2015 al 31 luglio 2023 (era 30 aprile 2022)

SOLARI Dal 27 agosto 2015 al 31 luglio 2023 (era 30 aprile 2022)

SANT’AMBROGIO Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

DE AMICIS Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

VETRA Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

SANTA SOFIA Dal 19 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 al 31 luglio 2023 (era 30 aprile 2022)

SAN BABILA Dal 18 dicembre 2015 a dicembre 2022 (era 30 aprile 2022)

TRICOLORE Dal 5 agosto 2015 a dicembre 2022 (era 30 aprile 2022)

DATEO Dal 23 gennaio 2015 a giugno 2022 (era 30 aprile 2022)

SUSA Dal 05 febbraio 2015 a giugno 2022 (era 30 aprile 2022)

ARGONNE Dal 02 febbario 2015 a giugno 2022 (era 30 aprile 2022)

FORLANINI FS Dal? al 31 gennaio 2021 (era 30 aprile 2022)

FORLANINI QUARTIERE Dal? al 31 gennaio 2021 (era 30 aprile 2022)

LINATE AEROPORTO Dal 28 maggio 2012 al 31 gennaio 2021 (era 30 aprile 2022)

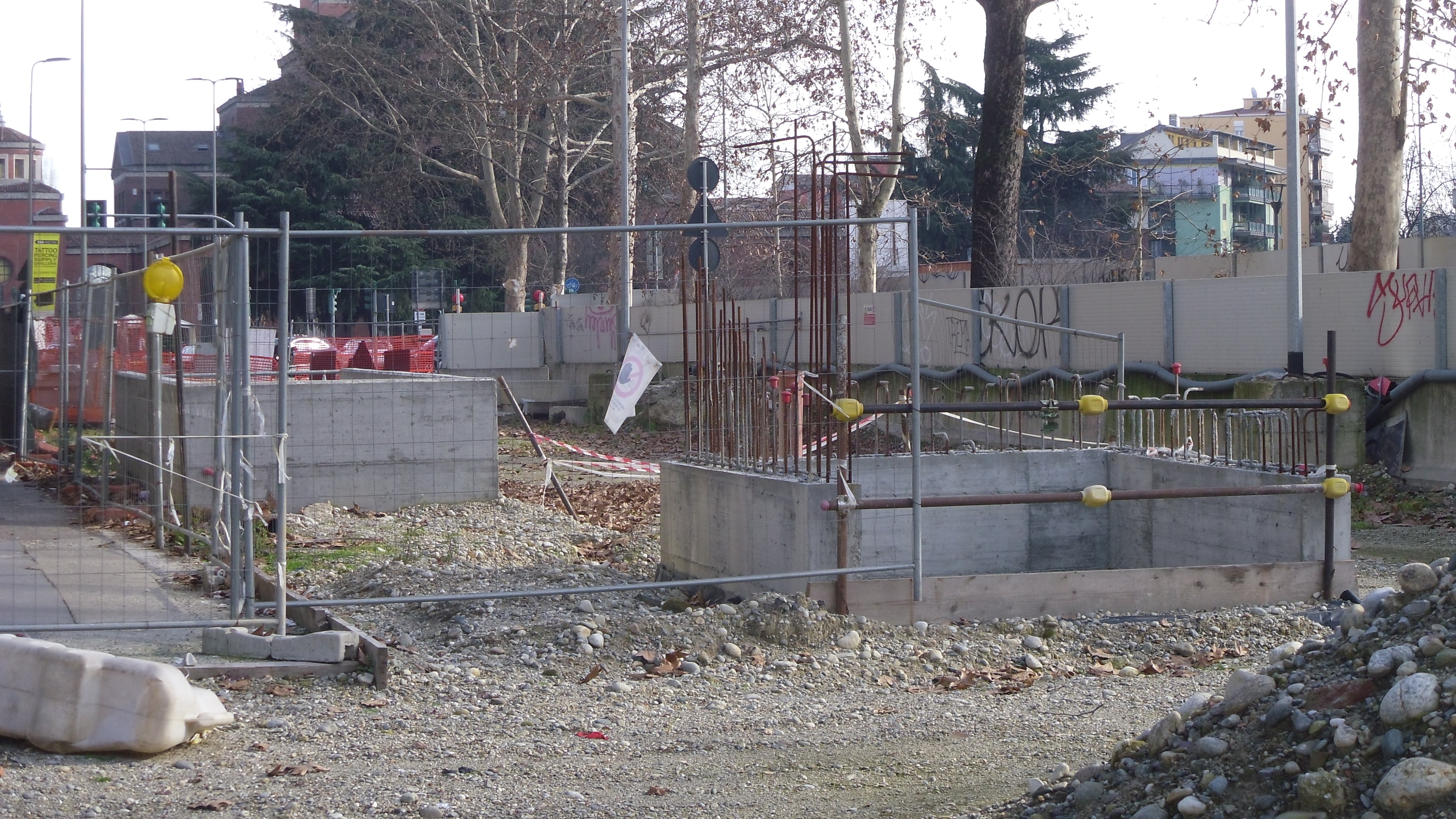

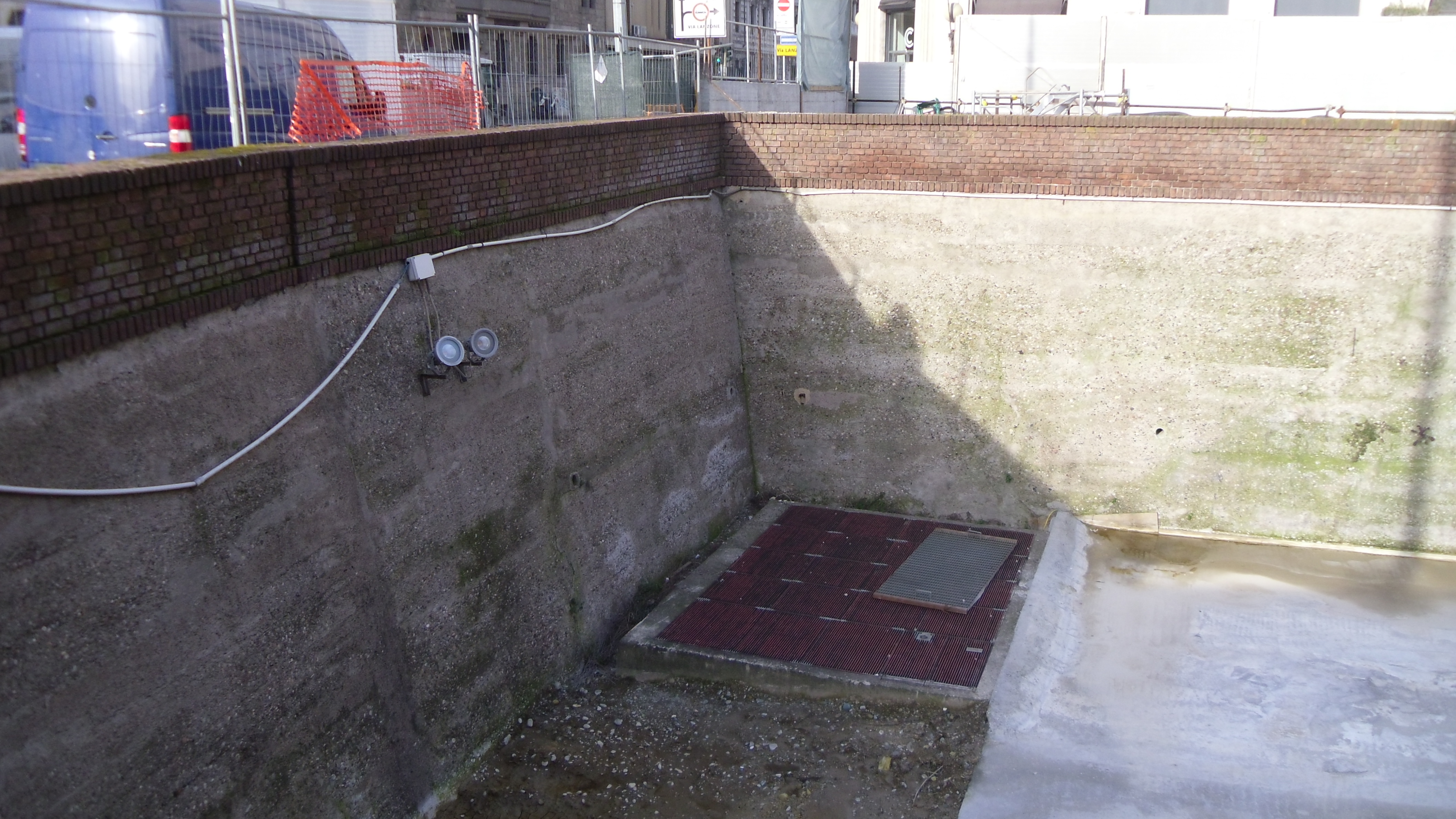

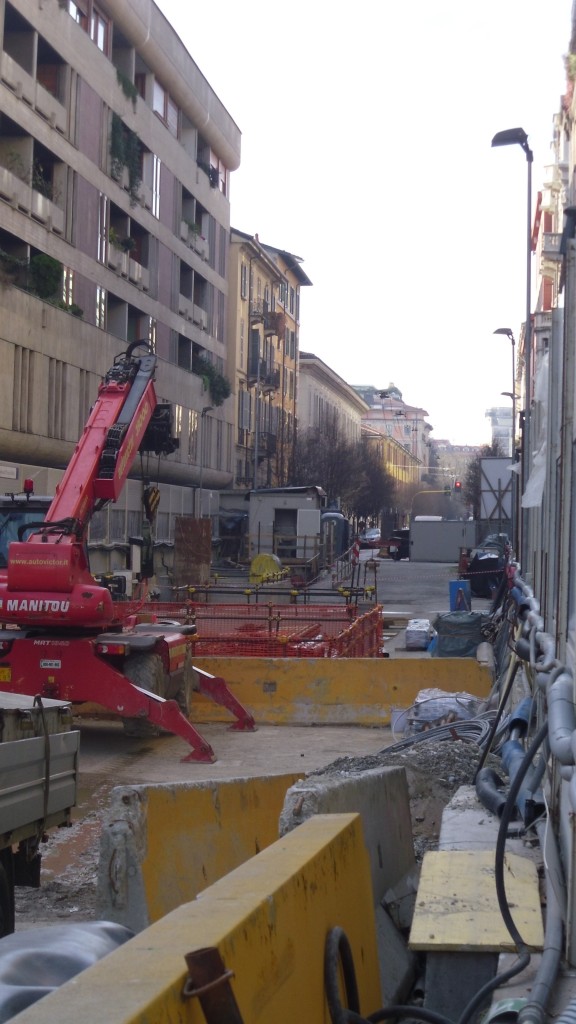

TRATTA EST

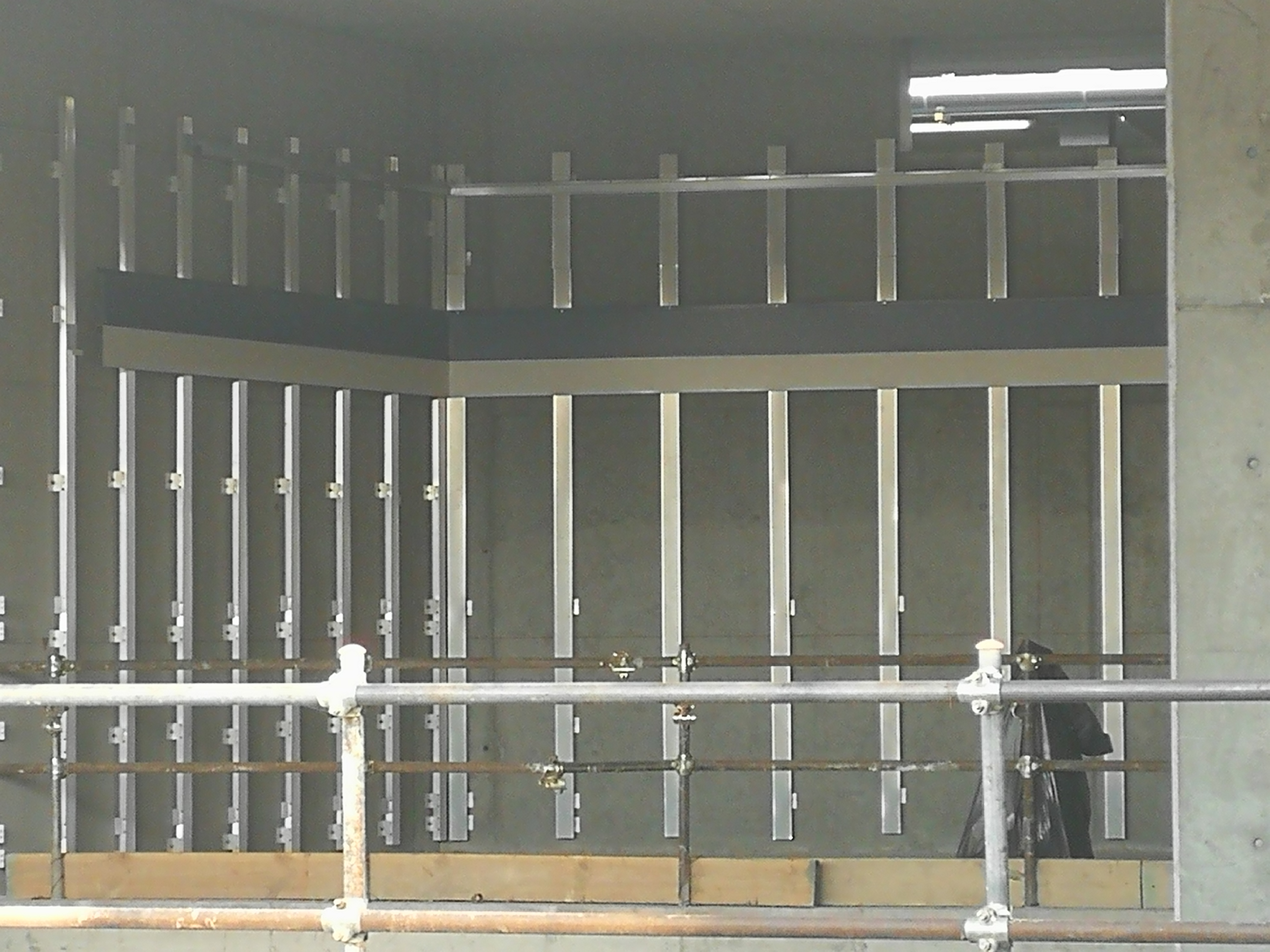

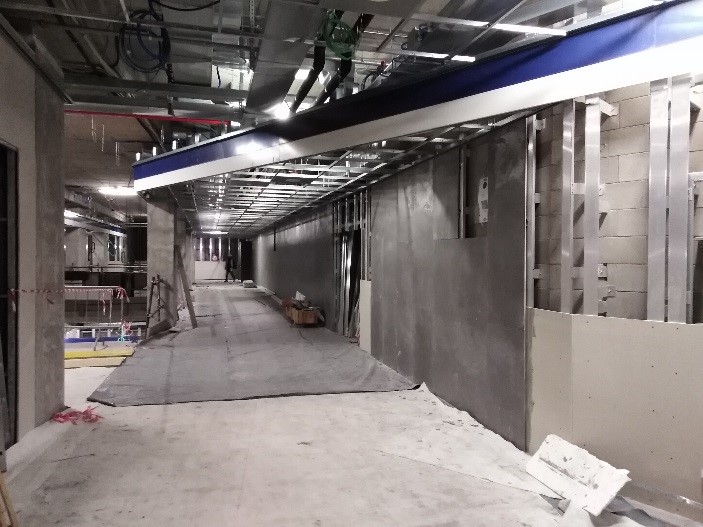

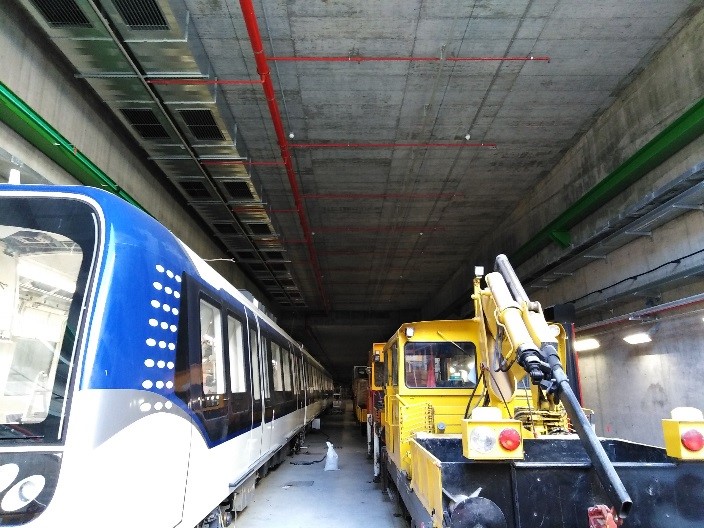

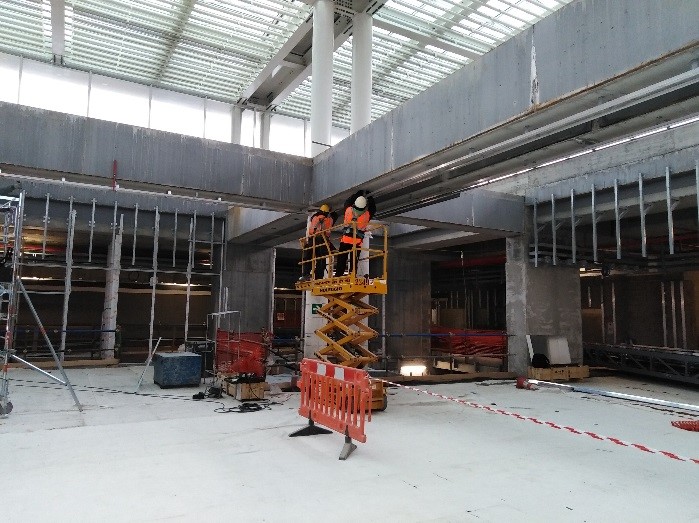

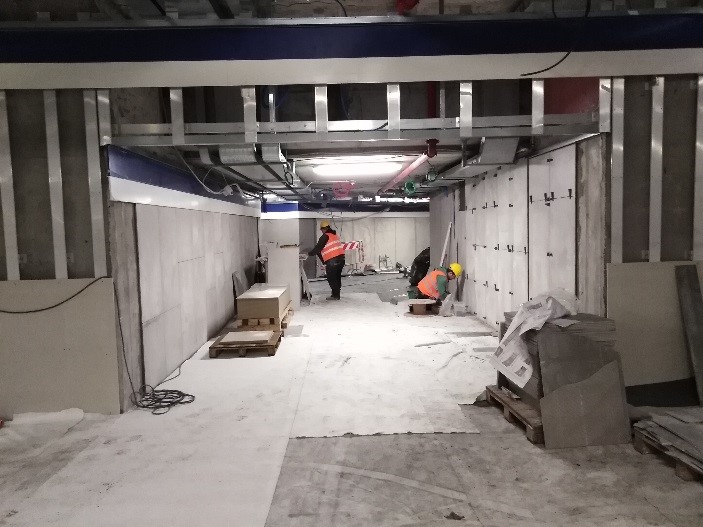

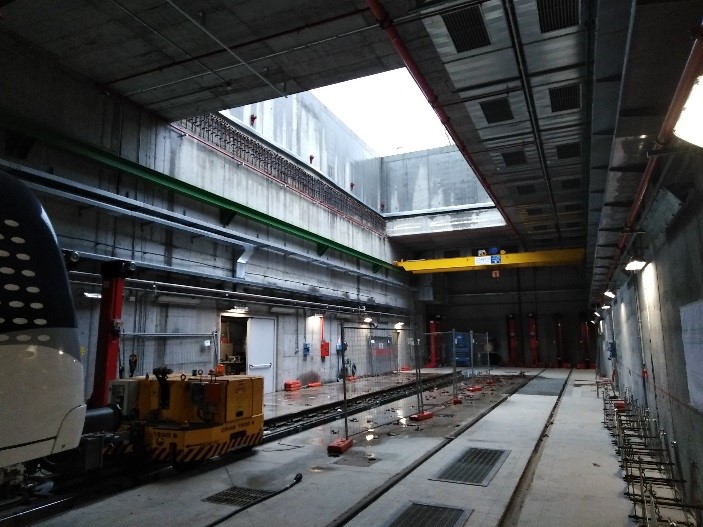

LINATE: Sono iniziati i lavori di allestimento della stazione con il montaggio delle porte di banchina e delle carpenterie metalliche che reggerrano le pannellature lungo le pareti e delle strisce segnaletiche che sono già in posizione. Sembrerebbe che quest’ultime facciano finalmente esplicito riferimento allo stile “Albini-Helg-Noorda” come più volte auspicato. Intanto è in allestimento il primo treno che dovrà effettuare i primi test sul funzionamento degli impianti.

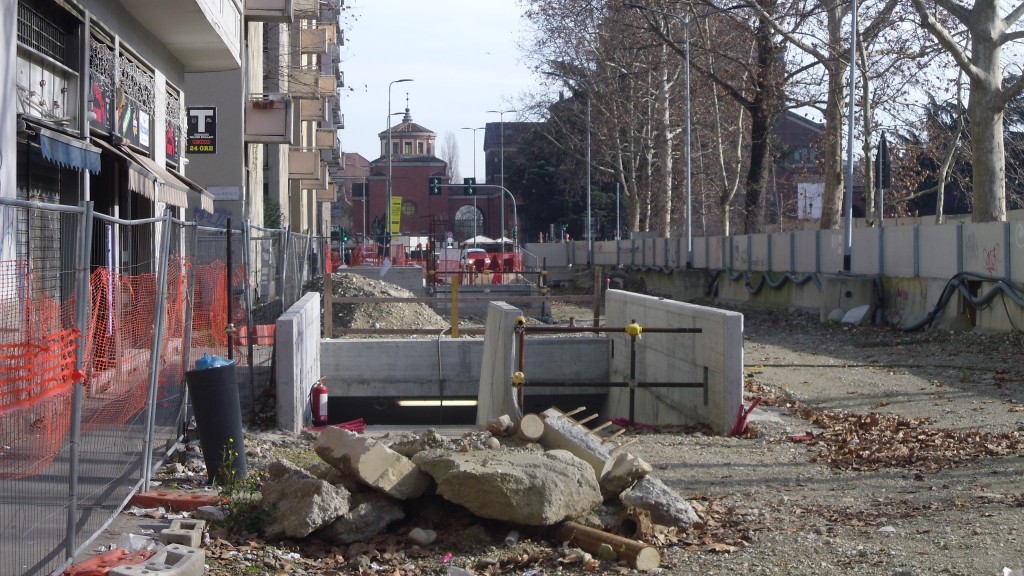

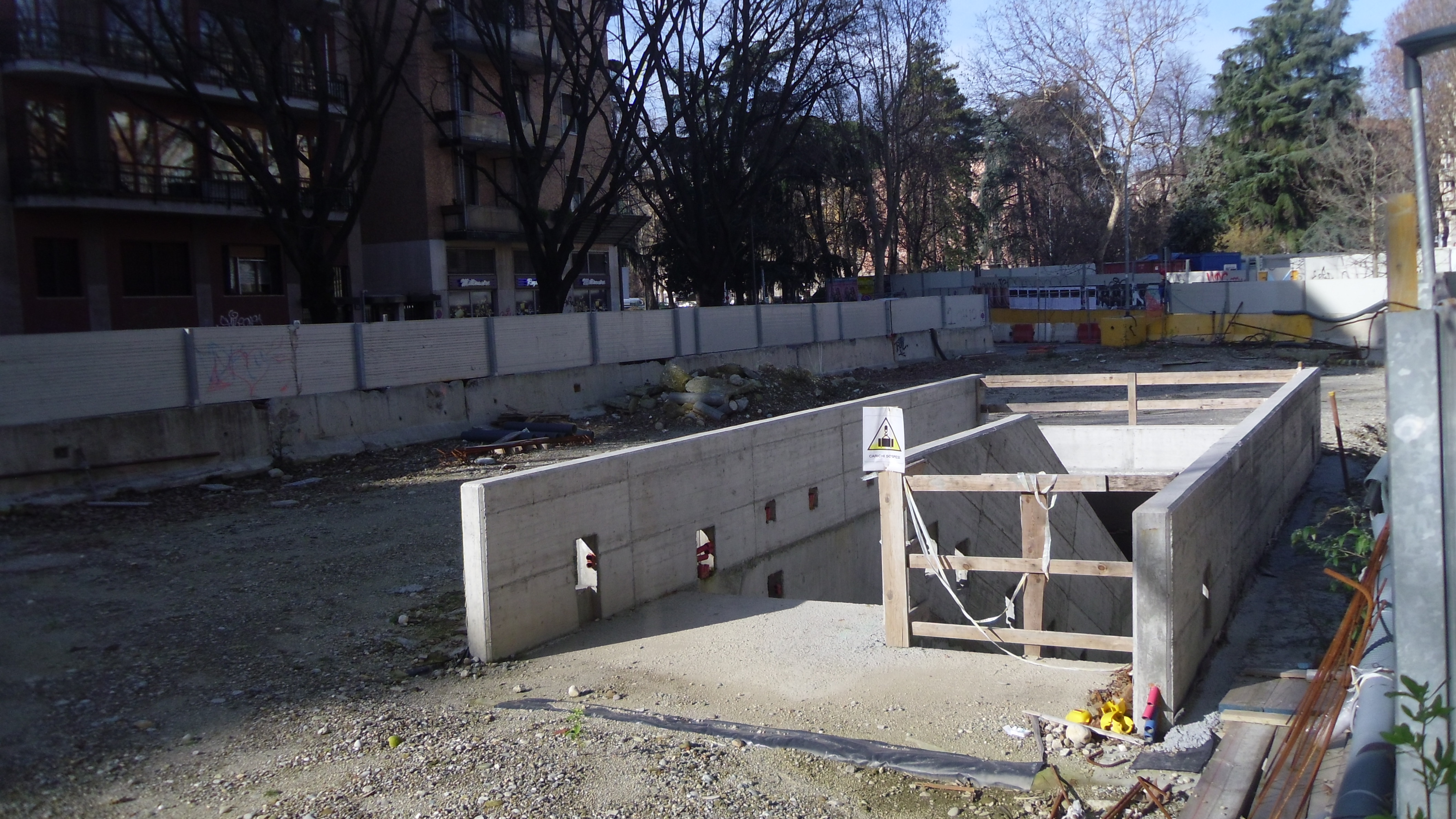

FORLANINI QUARTIERE: terminata la realizzazione delle strutture e delle uscite, è iniziata la fase di allestimento interno.

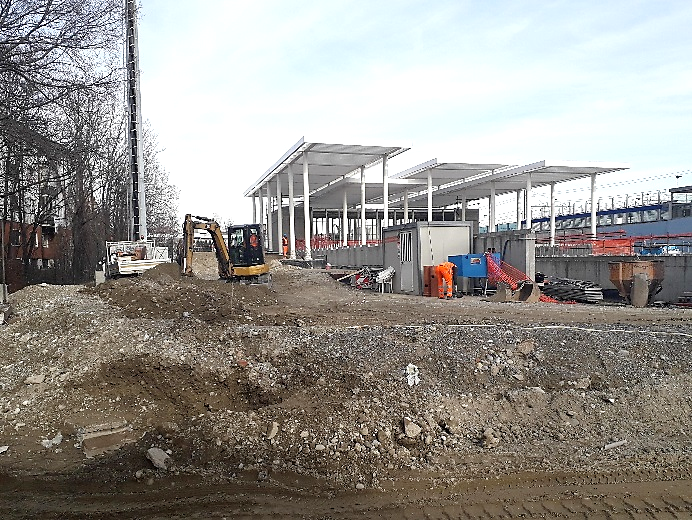

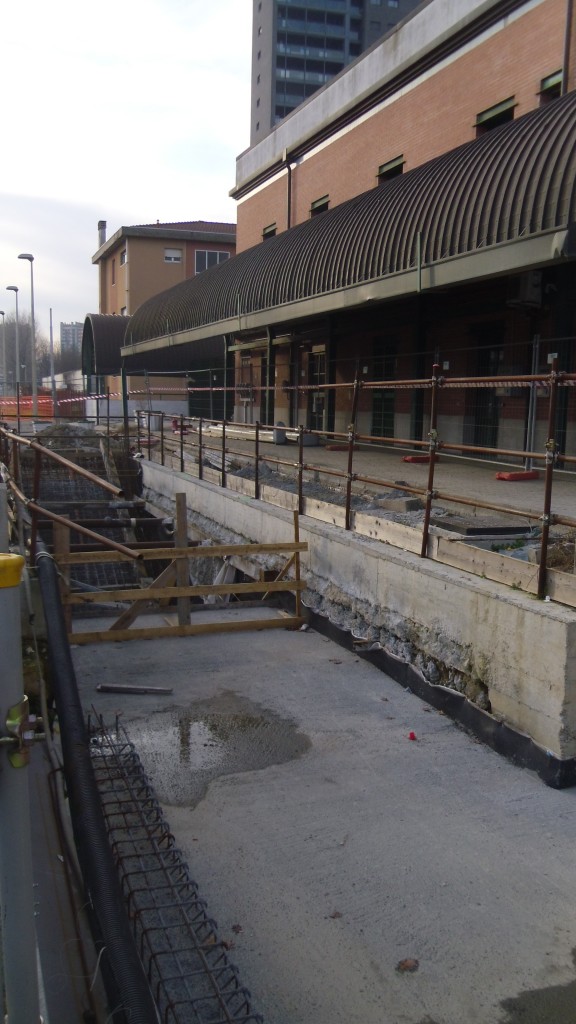

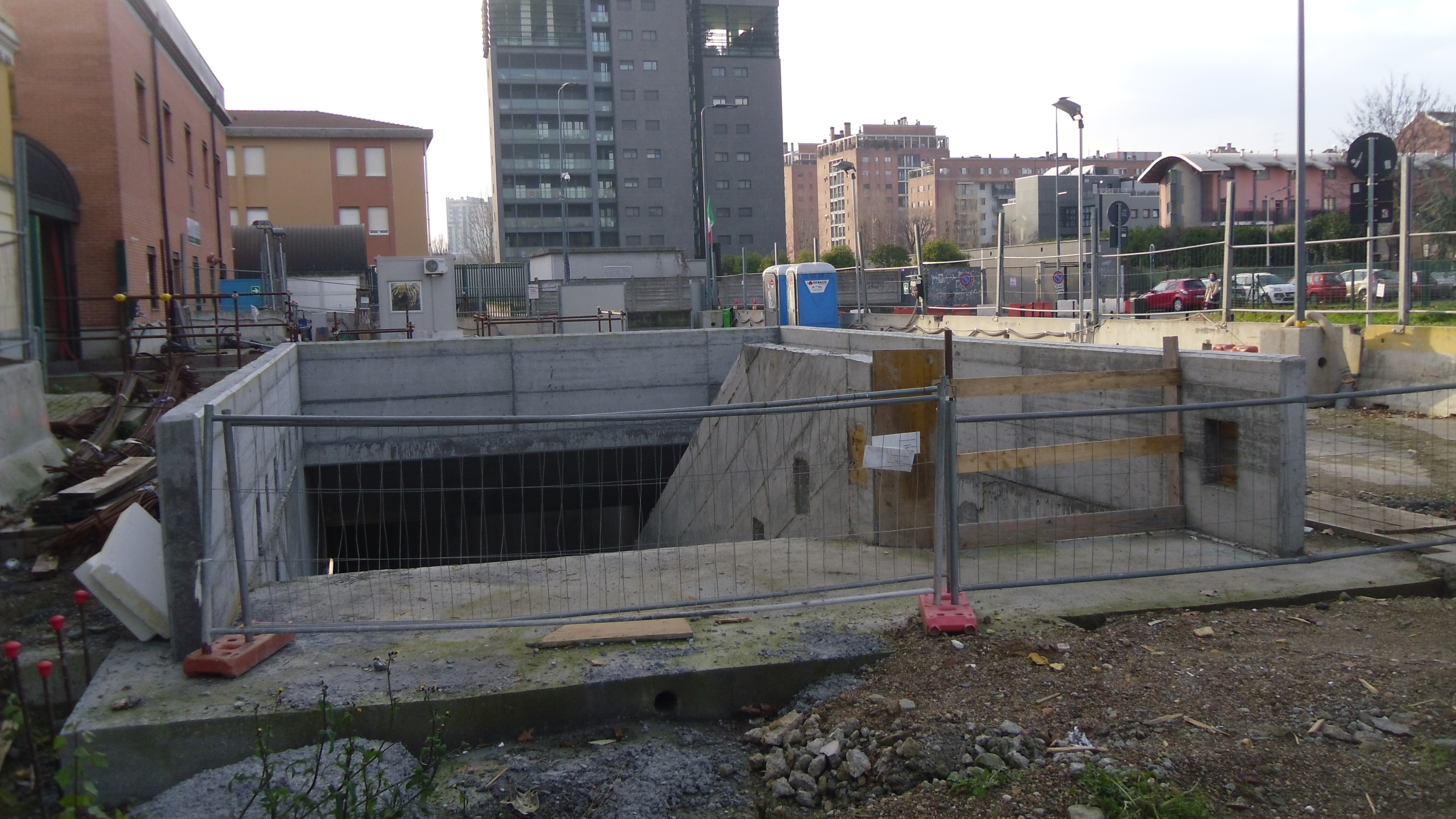

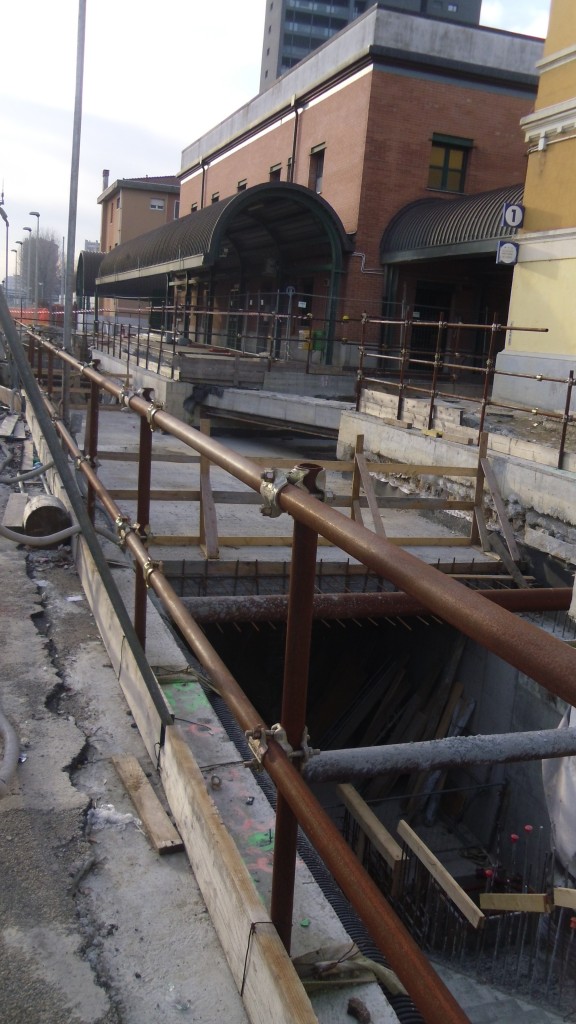

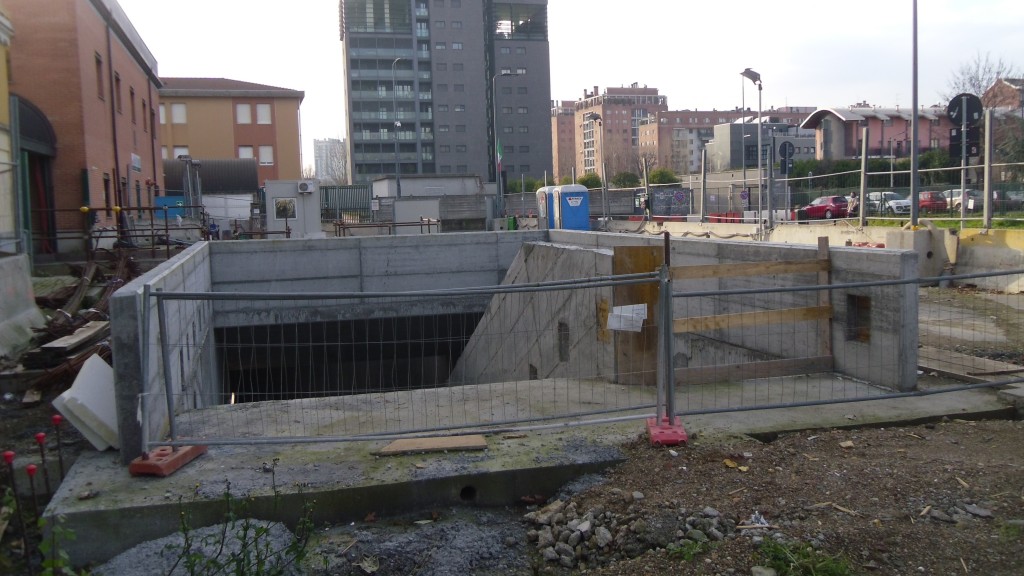

FORLANINI FS: terminata la realizzazione delle strutture e delle uscite, è iniziata la fase di allestimento interno. Nel manufatto Sereni (“Pratone”) prosegue l’attività di supporto delle “talpe” che stanno scavando la tratta centrale. La riconsegna del pratone alla città avverrà solo una volta aperta l’intera metropolitana.

TRATTA EST

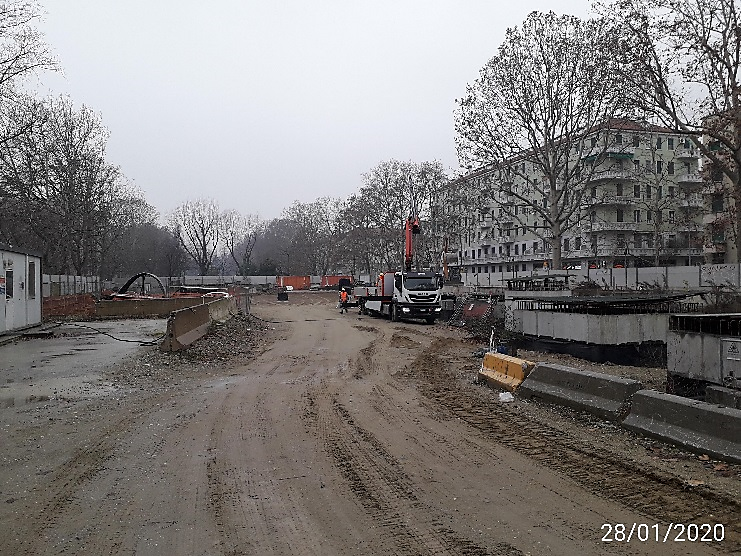

ARGONNE: terminata la realizzazione delle strutture e delle uscite, è iniziata la fase di allestimento interno.

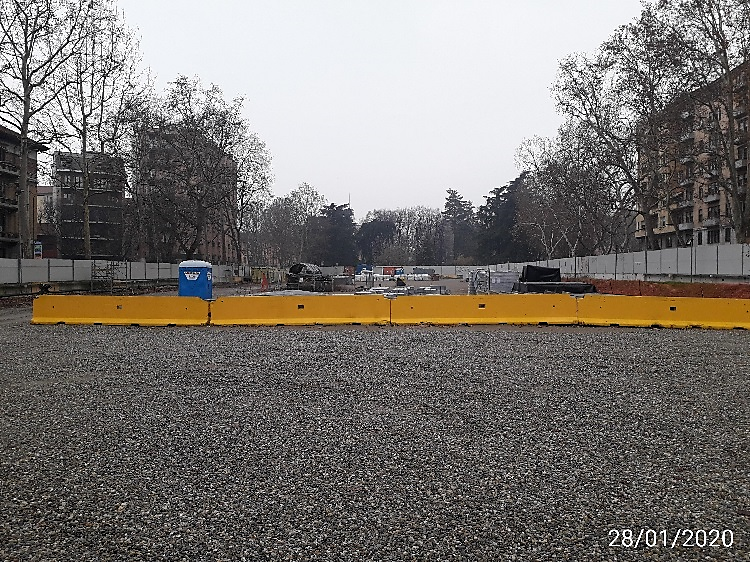

SUSA: terminata la realizzazione delle strutture e delle uscite, è iniziata la fase di allestimento interno.

DATEO: terminata la realizzazione delle strutture e delle uscite, è iniziata la fase di allestimento interno.

TRICOLORE: prosegue l’attività di supporto alle due talpe.

TRATTA CENTRALE

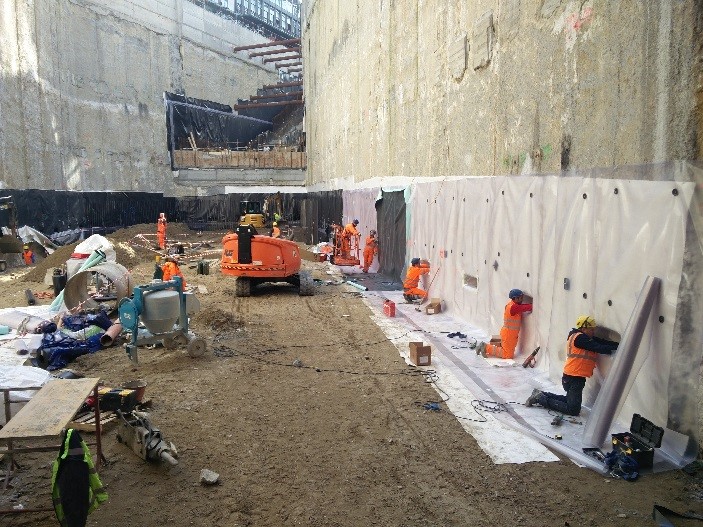

SAN BABILA: completato lo scavo, si sta procedendo a consolidare il terreno per realizzare i sei cunicoli (tre per direzione) che collegheranno il vano scale centrale con i tunnel contenenti le banchine (già realizzati con le talpe).

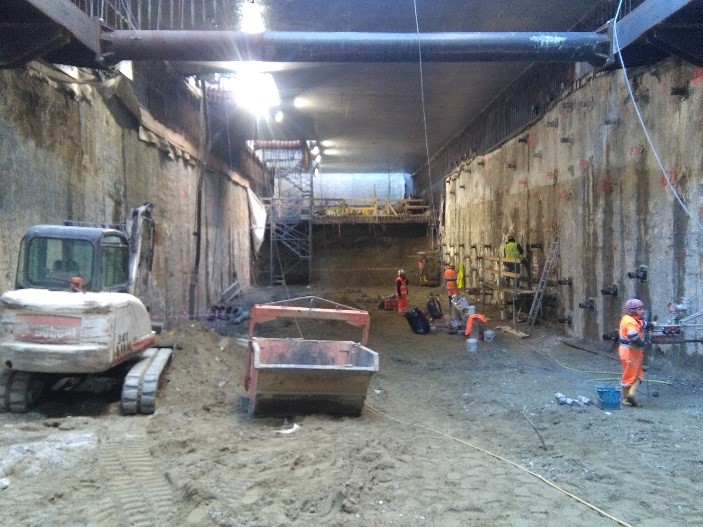

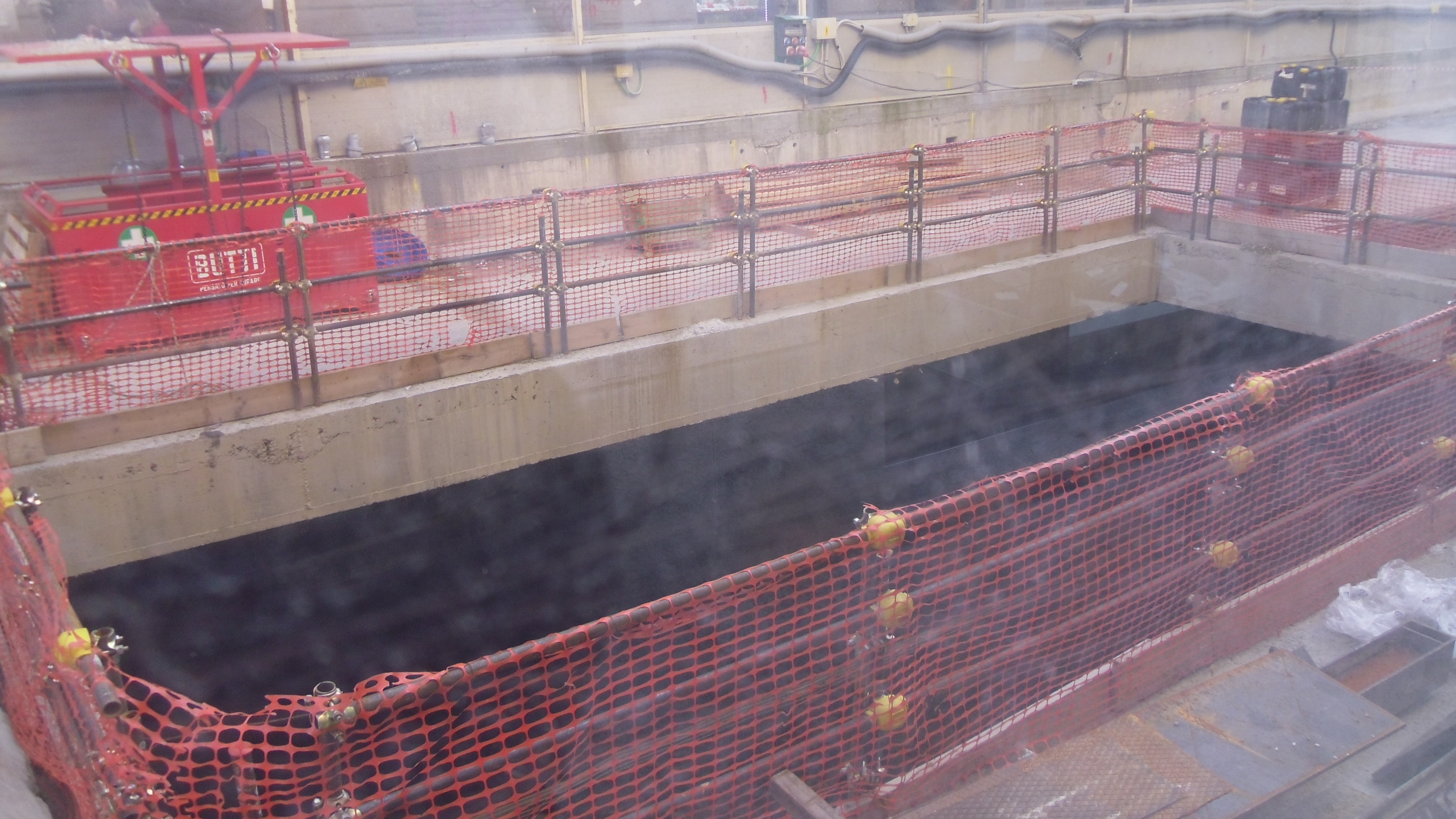

SFORZA POLICLINICO: realizzata la soletta intermedia, è in corso la rimozione del terreno fino al fondo della stazione.

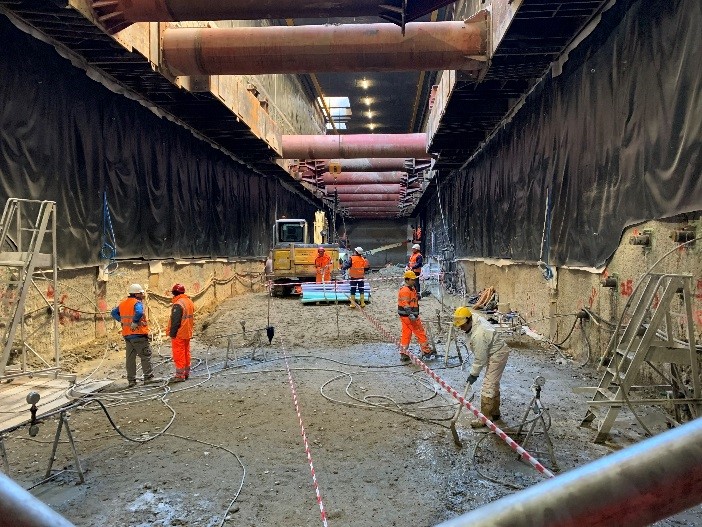

SANTA SOFIA: realizzata la soletta intermedia, è stato rimosso il terreno fino al fondo della stazione dove ora si sta procedendo a consolidare il terreno per realizzare i sei cunicoli (tre per direzione) che collegheranno il vano scale centrale con i tunnel contenenti le banchine.

VETRA: prosegue la realizzazione delle strutture interne.

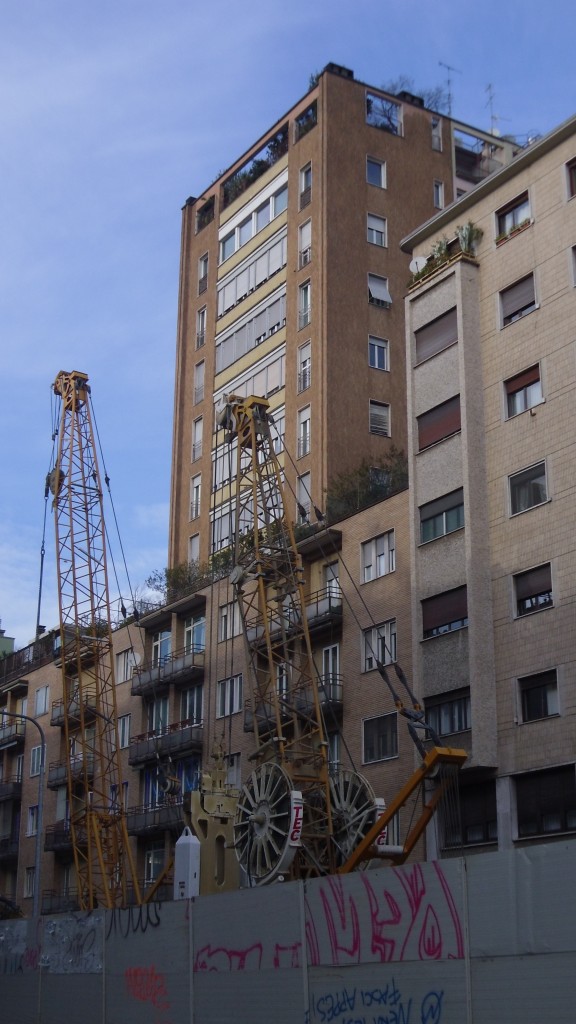

DE AMICIS: è in corso la realizzazione delle paratie nord della stazione.

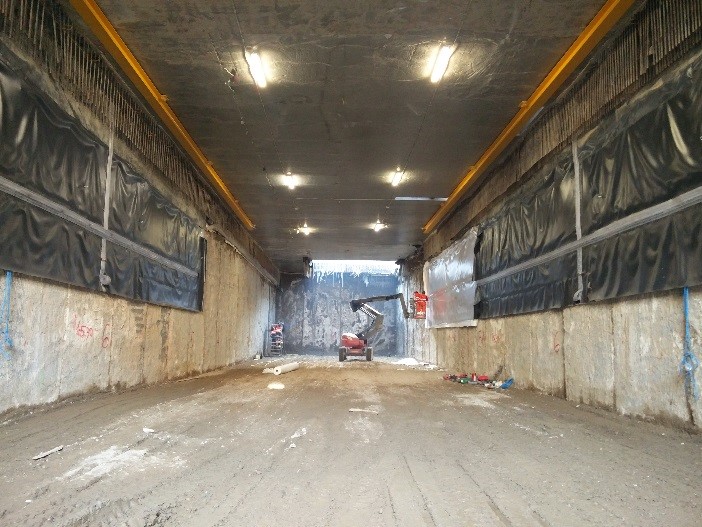

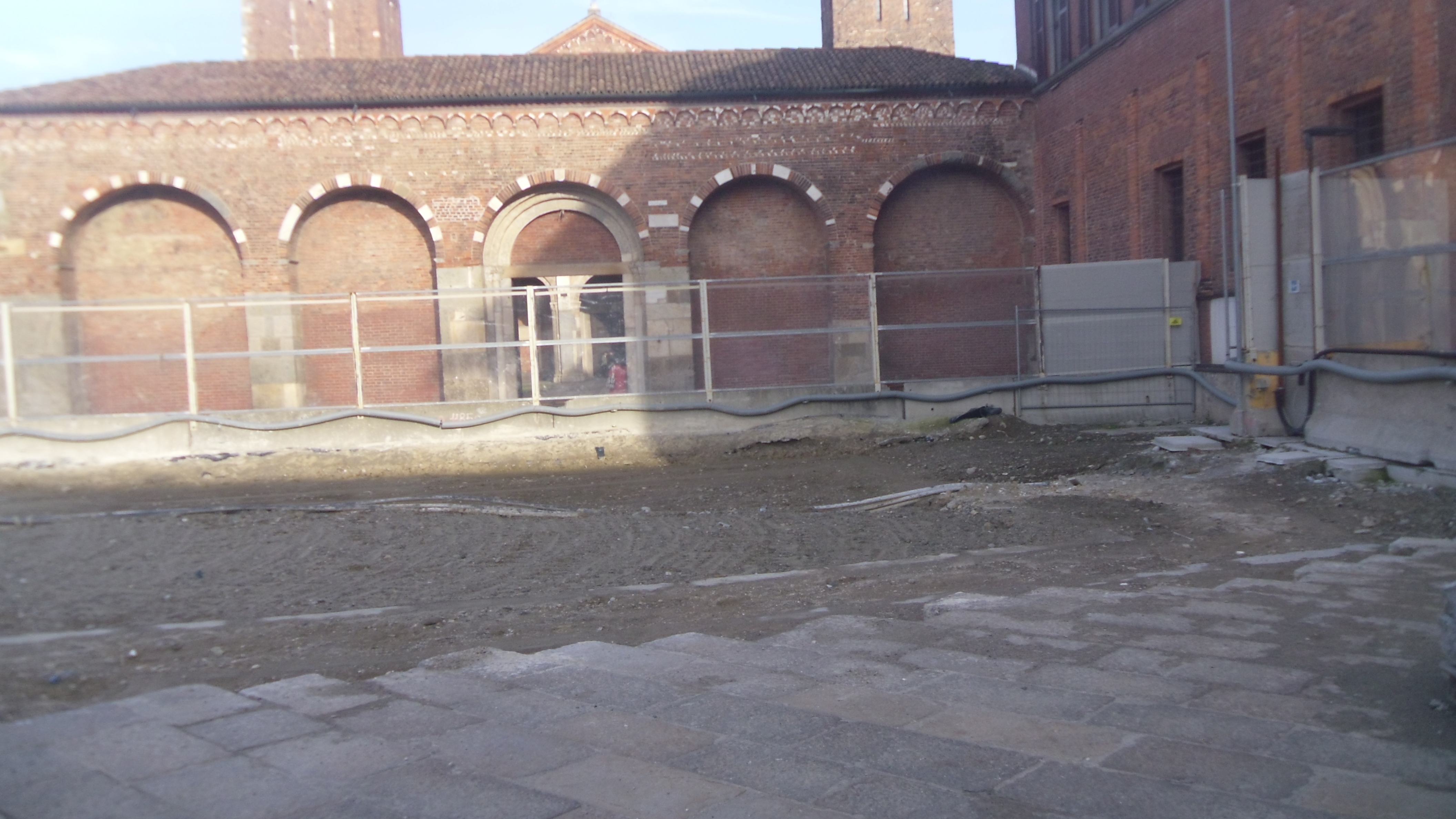

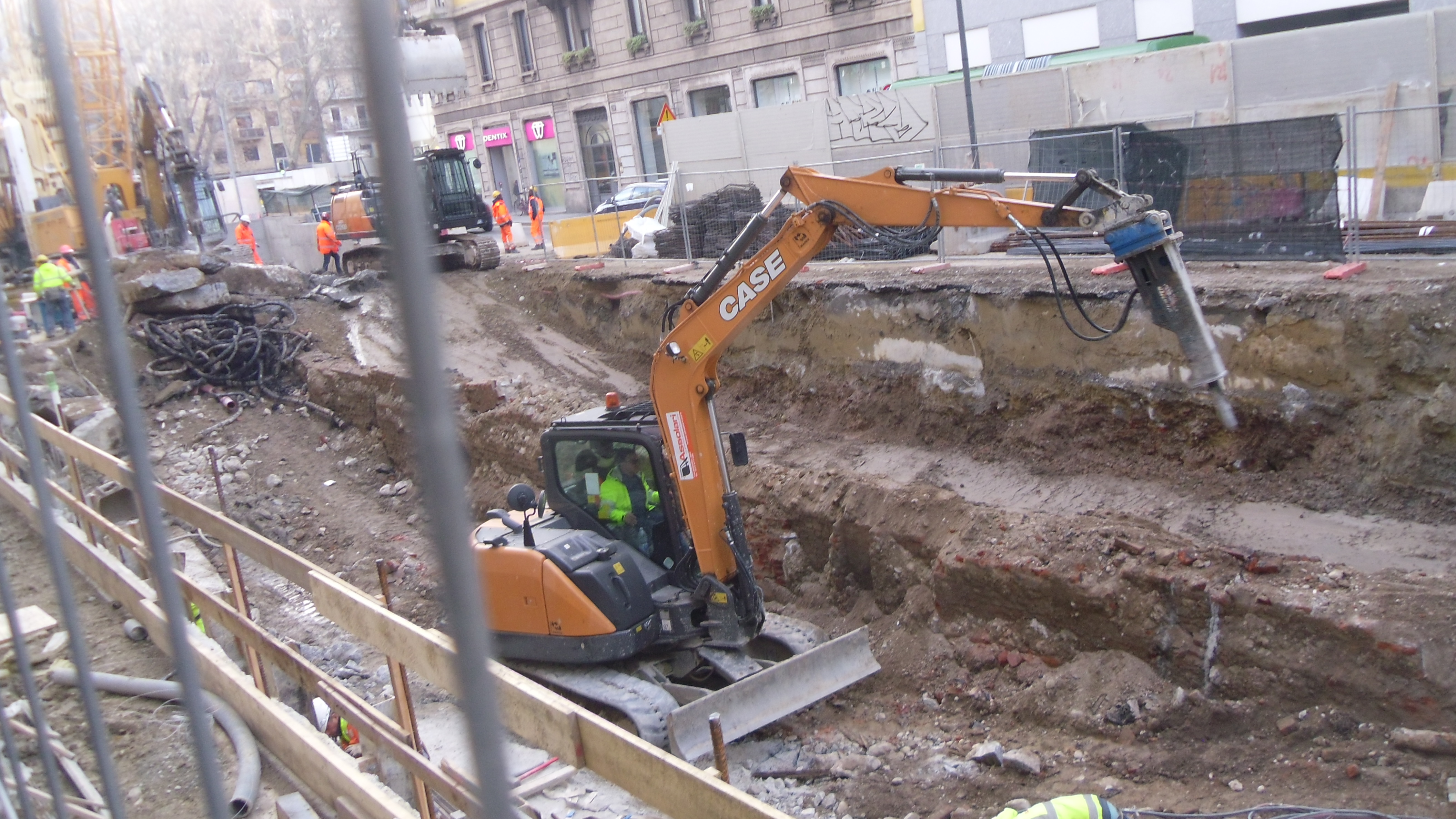

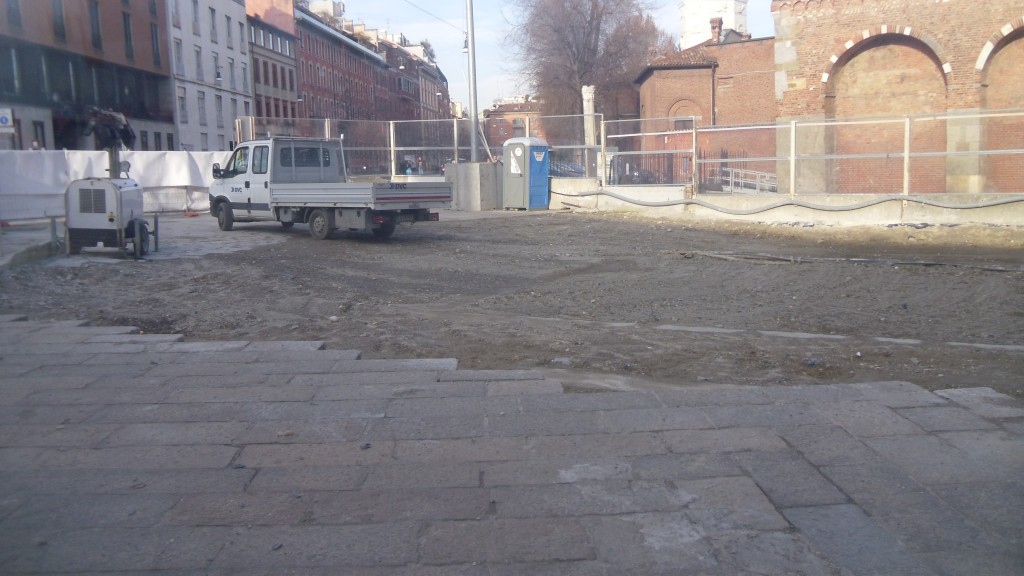

SANT’AMBROGIO: è in corso l’ultima fase di scavo per arrivare fino al fondo della stazione. E’ in corso la seconda fase di realizzazione del corridoio pedonale di collegamento tra M4 e M2. Nei due manufatti per la manutenzione talpe è in corso una fase di consolidamento propedeutica all’inizio dello scavo.

TRATTA OVEST

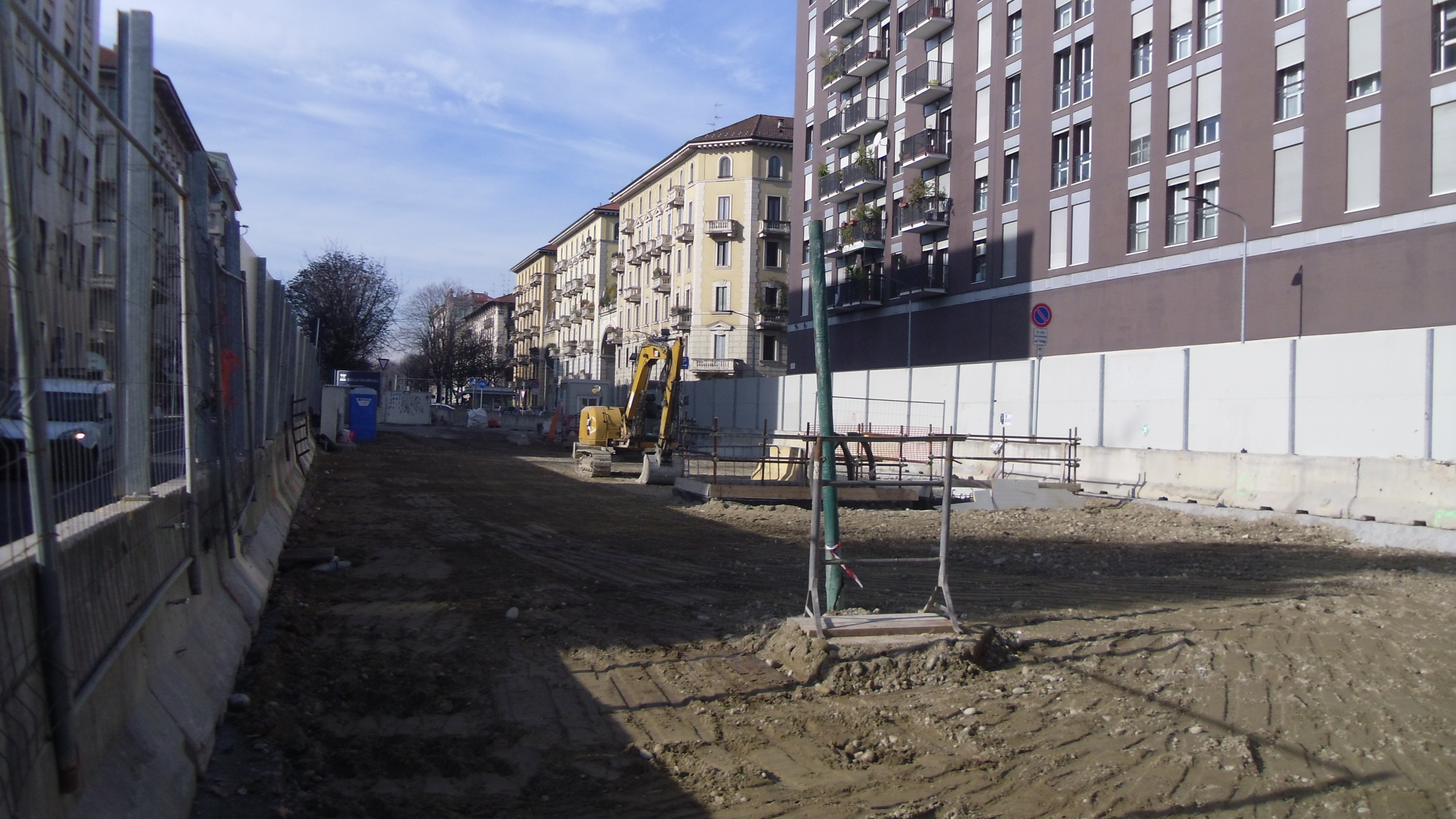

SOLARI: continua la rimozione delle due talpe che hanno scavato la tratta ovest.

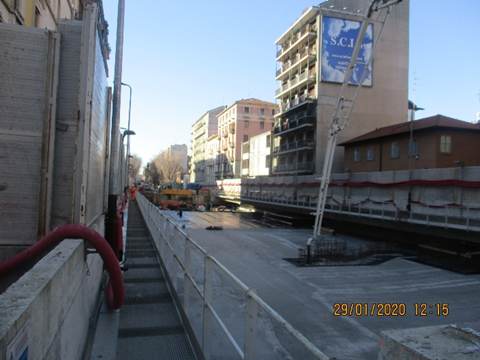

FOPPA: ormai è stata quasi completata la soletta di copertura, quindi dovrebbe iniziare il rinterro propedeutico alla modifica del cantiere.

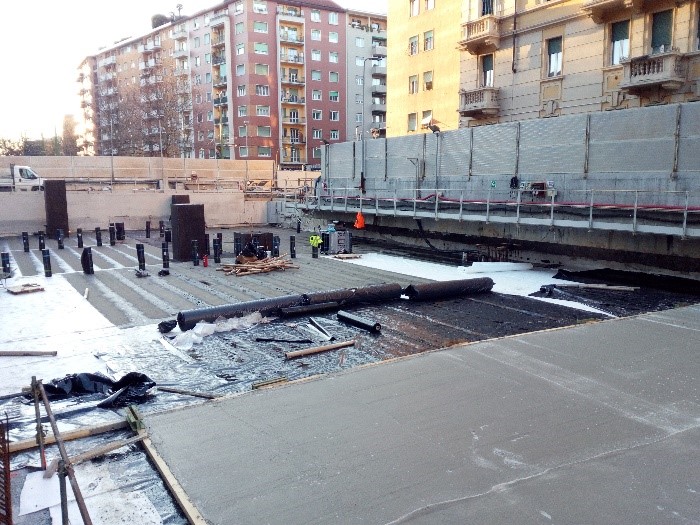

WASHINGTON-BOLIVAR: ormai è stata quasi completata la soletta di copertura, quindi dovrebbe iniziare il rinterro propedeutico alla modifica del cantiere.

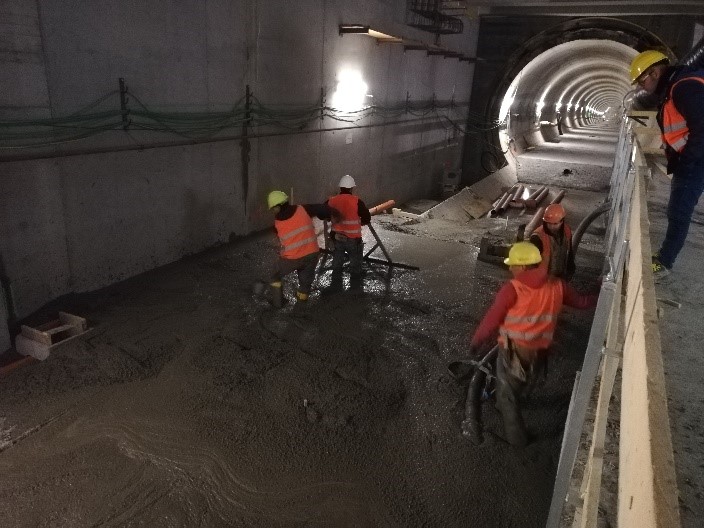

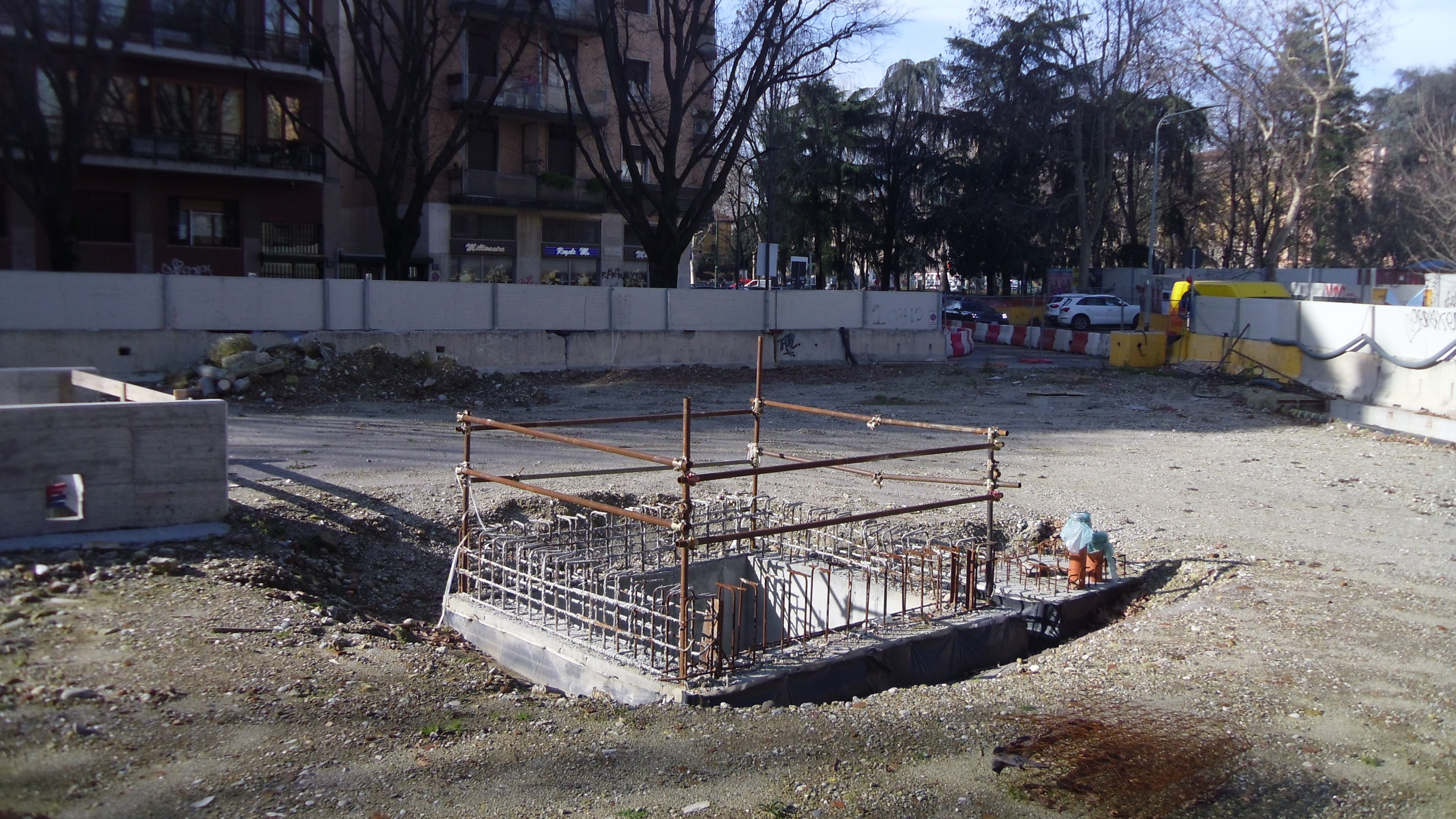

TOLSTOJ: completata la realizzazione delle strutture interne, nel lato sud è già iniziato il rinterro propedeutico alla modifica del cantiere.

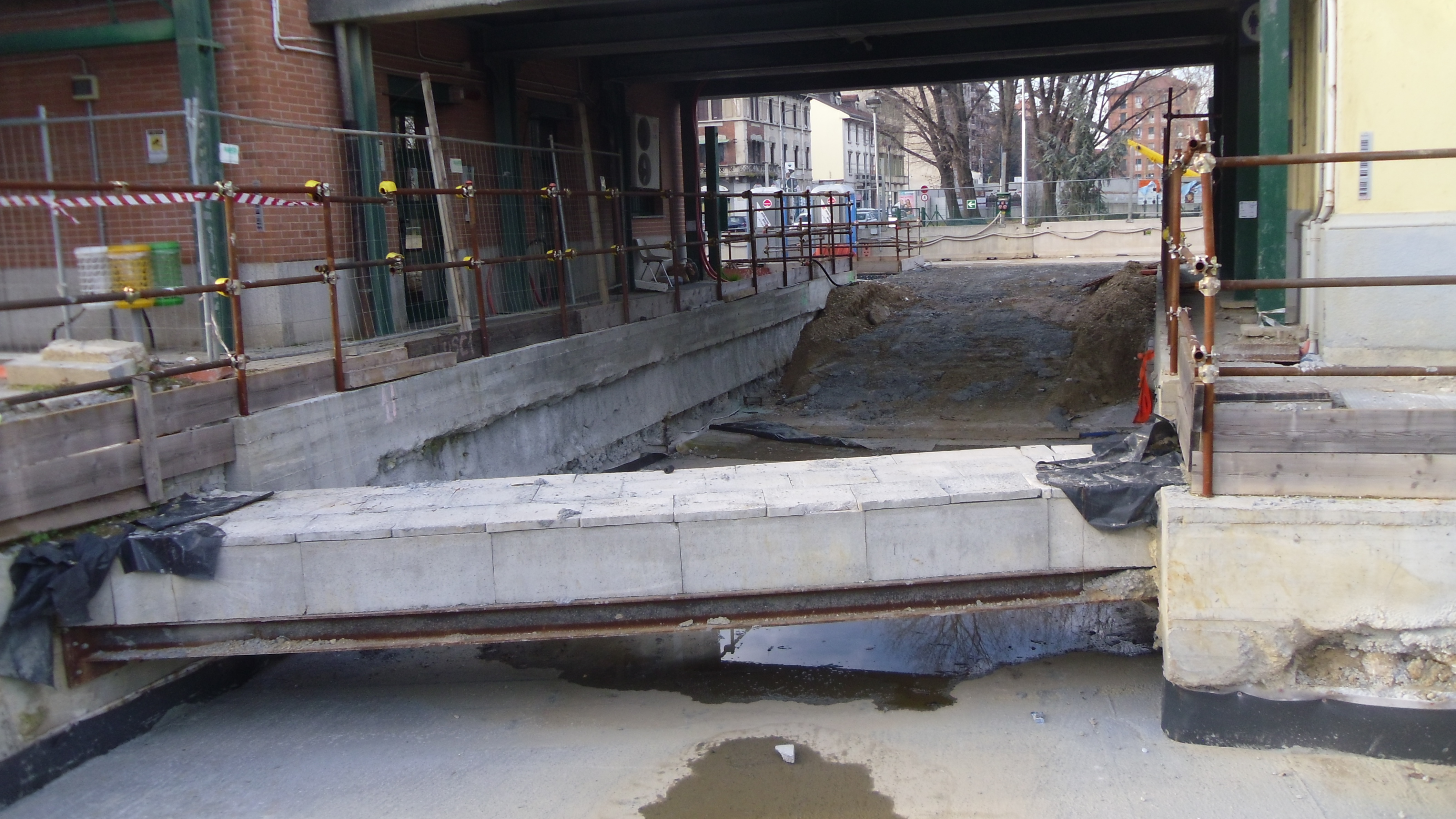

FRATTINI: le strutture sono ormai completate. E’ in corso la realizzazione delle uscite e la realizzazione delle partizioni interne al vano stazione.

GELSOMINI: prosegue la realizzazione delle strutture e delle uscite.

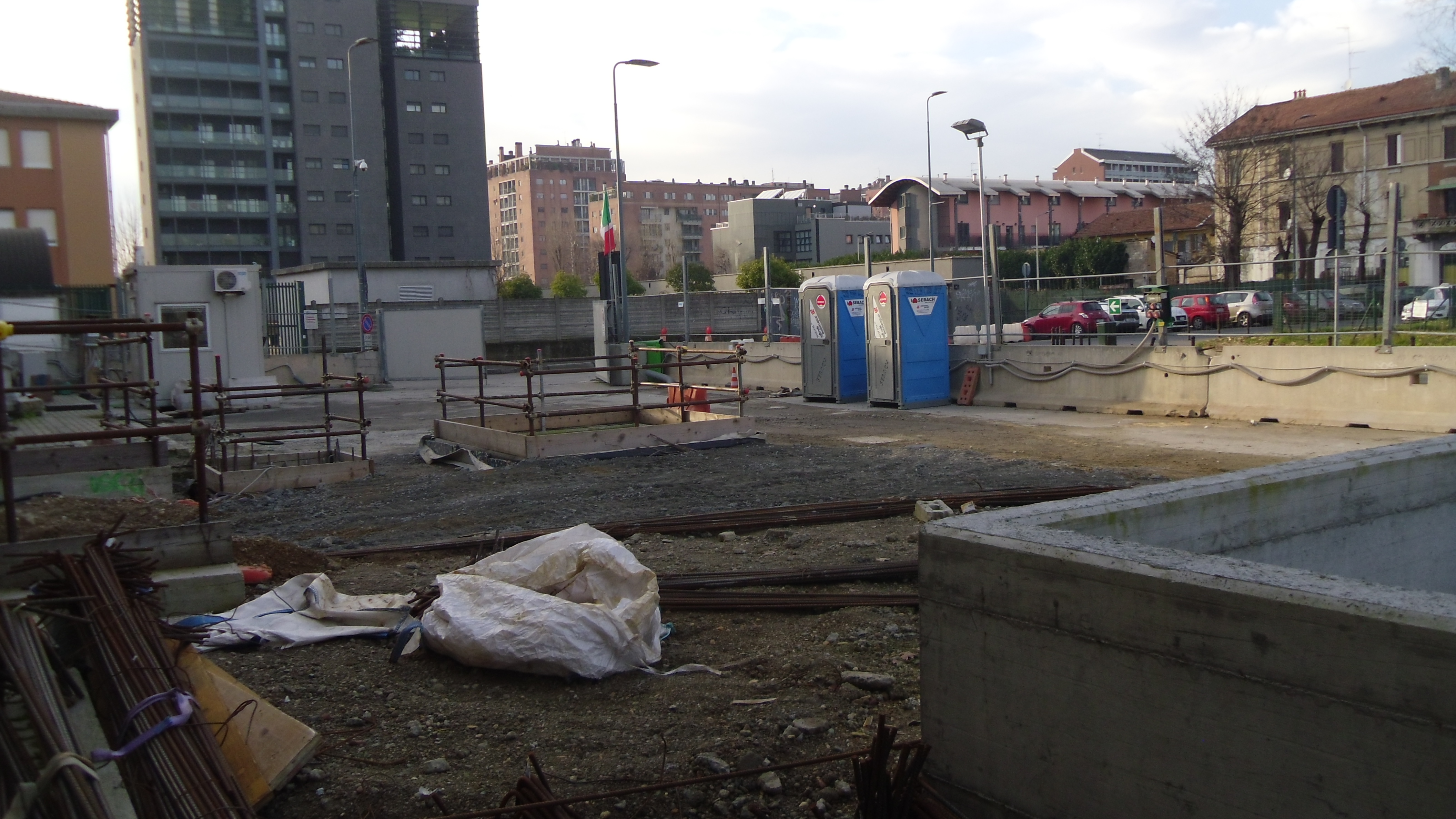

SEGNERI: prosegue la realizzazione delle strutture e delle uscite.

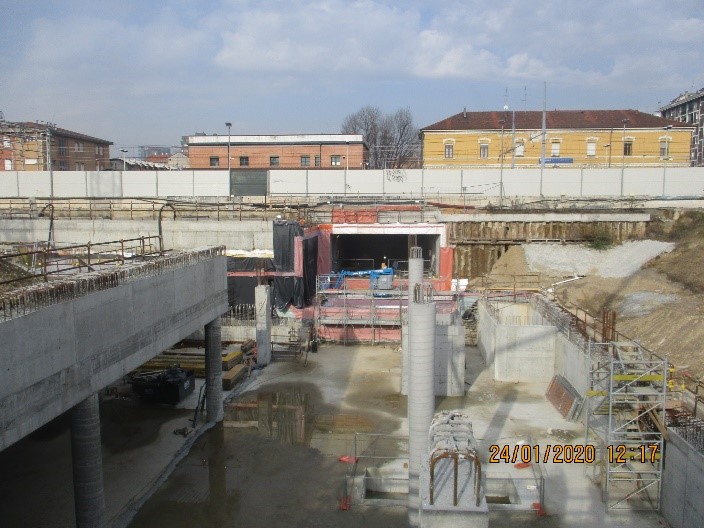

SAN CRISTOFORO: procede la realizzazione delle strutture e delle uscite verso piazza Tirana.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

Finalmente inizia a girare una foto dell’allestimento di prova della Metro 4. Certamente meglio della Metro5 “lilla”, ma non è certo una cosa difficile da fare. Quello che si nota è l’assenza di una ricerca specifica. In pratica si è andati sull’”usato sicuro” di matrice “nordica” (vedi Copenhagen), come era previsto proprio per la M5 prima dell’allestimento che ora possiamo vedere tutti. Sulla segnaletica bene la striscia continua; ignorate i caratteri scelti perchè si useranno quelli standard delle altre linee, ovvero la rivisitazione del carattere “Noorda” a sua volta derviazione dell’Helvetica.

Ma visto quello che si fa oggi (vedi link sotto), sopratutto in tema di materiali, visto che le strutture e i volumi sono già definiti, la capitale mondiale del design si può fermare a questo?

Strisce segnaletiche “MM1 1964-Albini-Helg-Noorda” finalmente in posa.

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Ecco il rendering del collegamento M3-M4 che ha suscitato tante polemiche. Come potete vedere sempra che il vano ascensore sia posto quasi vicino alla Basilica di San Nazaro, e quindi lì dovrebbero esserci anche le scale fisse o mobili. Ma se vediamo la foto della planimetria (che qualche coraggioso Giornalista è riuscito a pubblicare), il tunnel pedonale si ferma solo a metà di via Pantano. A cosa serve un simile manufatto? Non ha caso il rendering è subito sparito.

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Corridoio di collegamento tra M2 e M4:

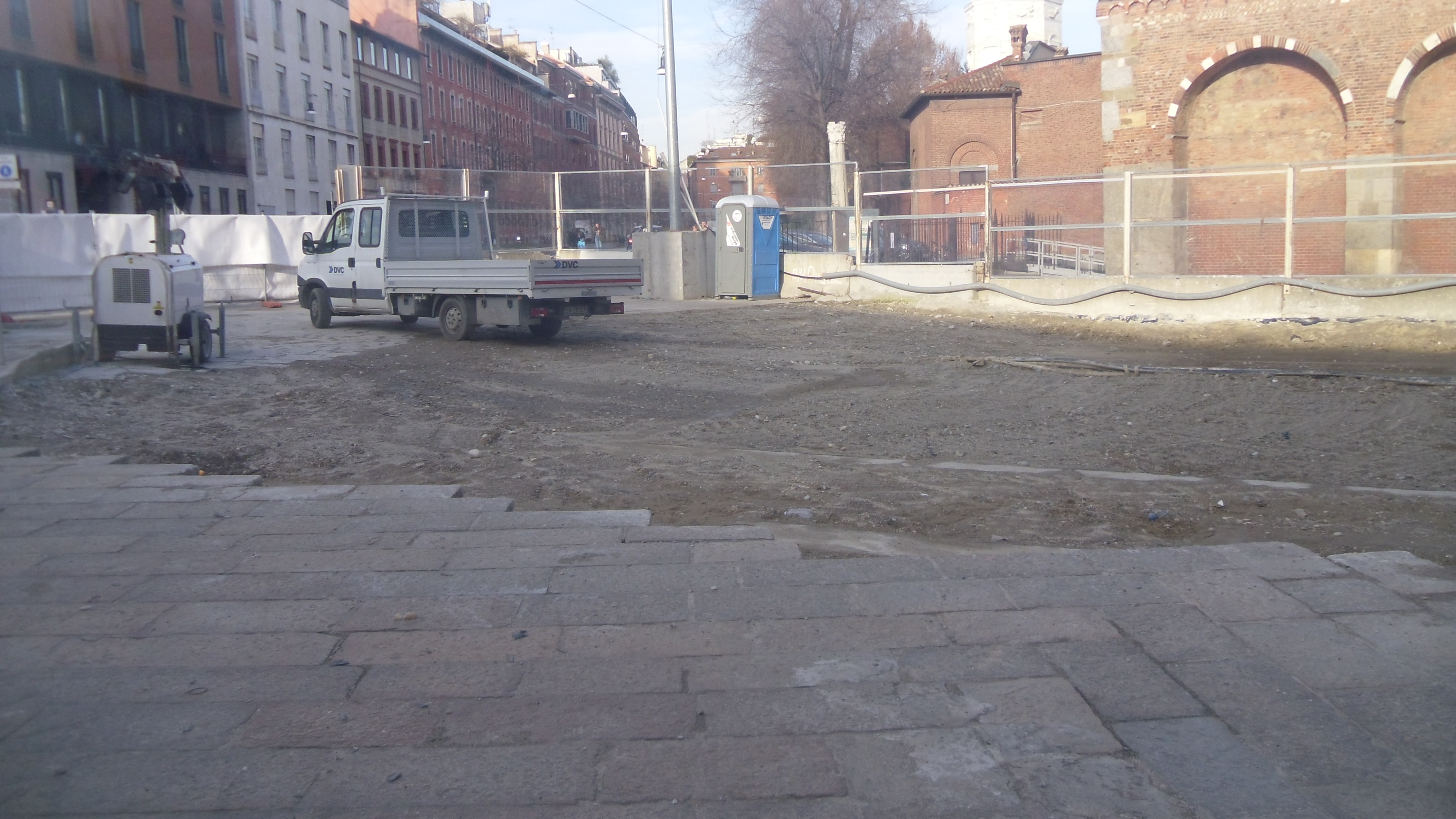

Manufatto Basilica

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Prossima fase:

Fase successiva:

Foto da Google Earth:

Foto da Google Earth:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

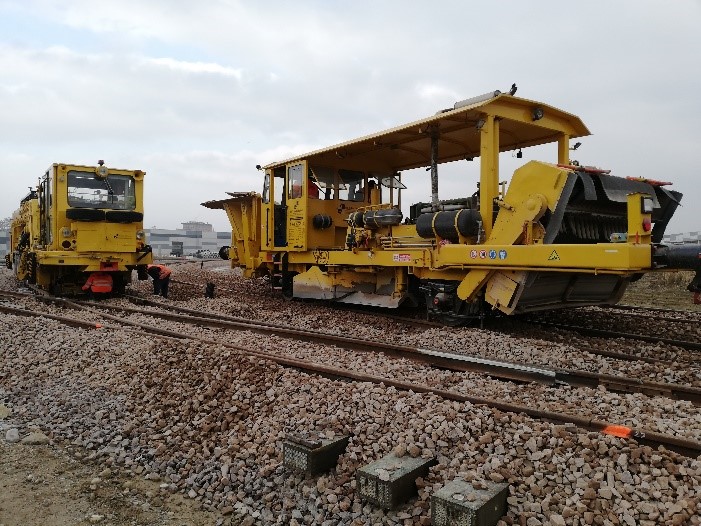

Il deposito:

Foto MM:

Foto da Google Earth:











© 2020 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o

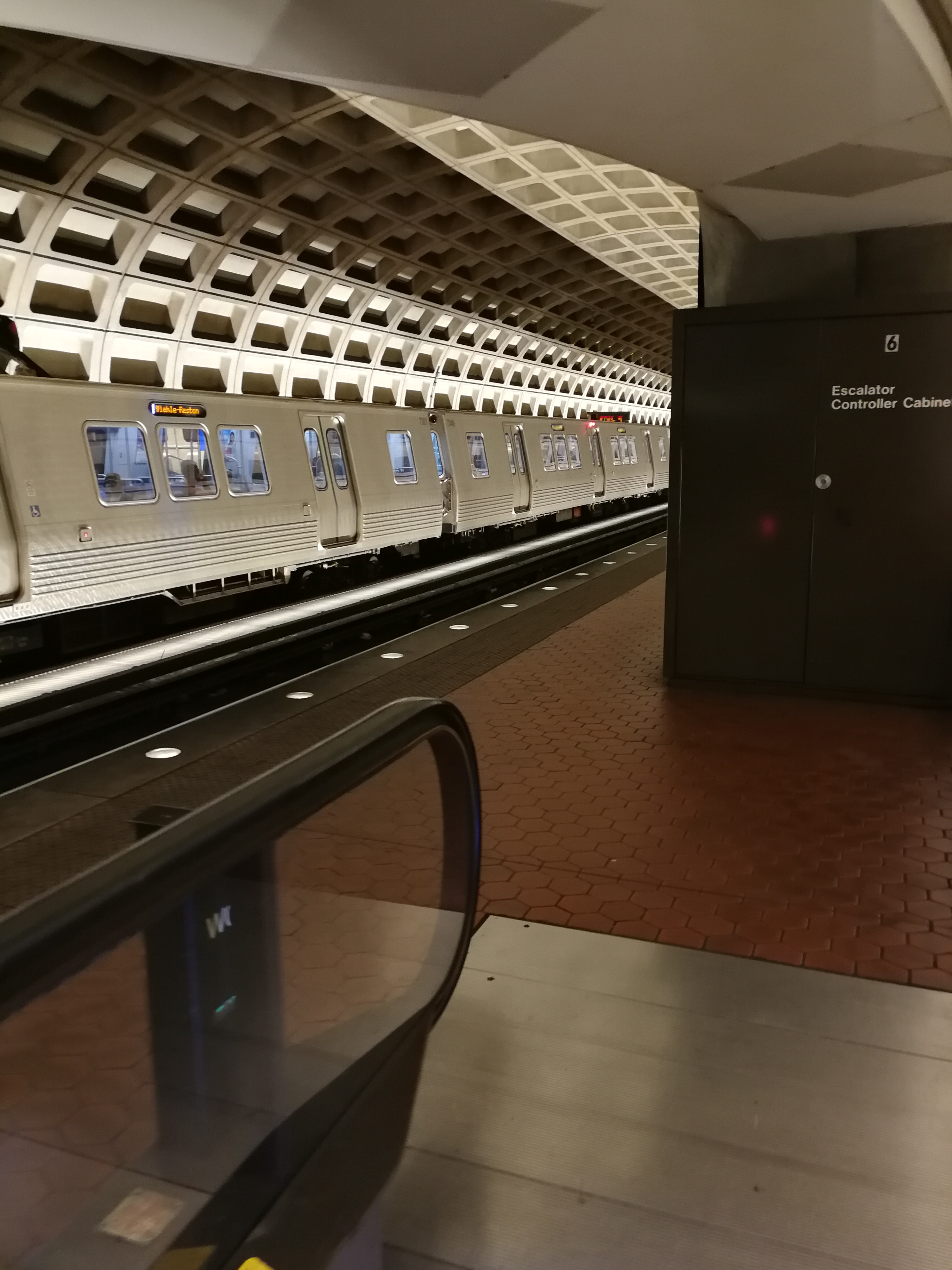

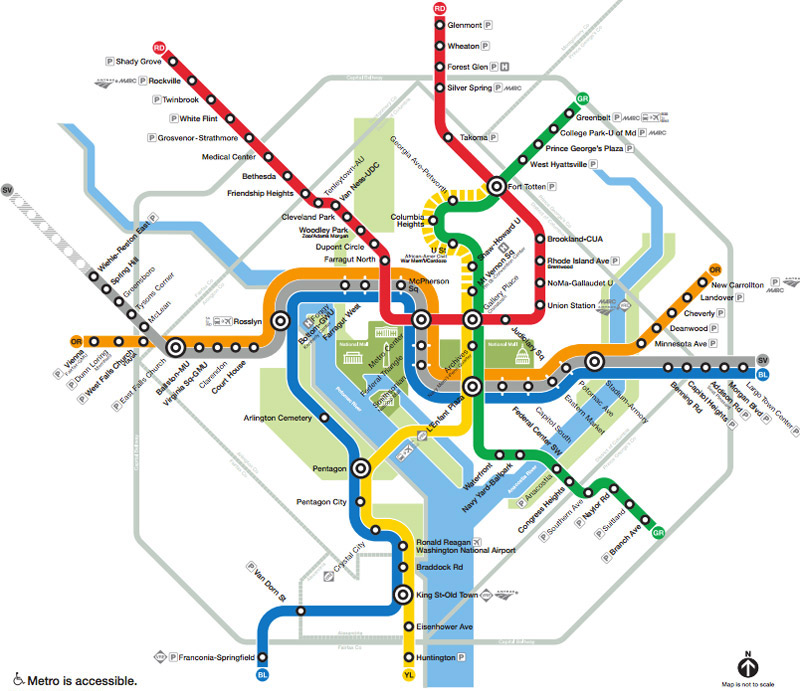

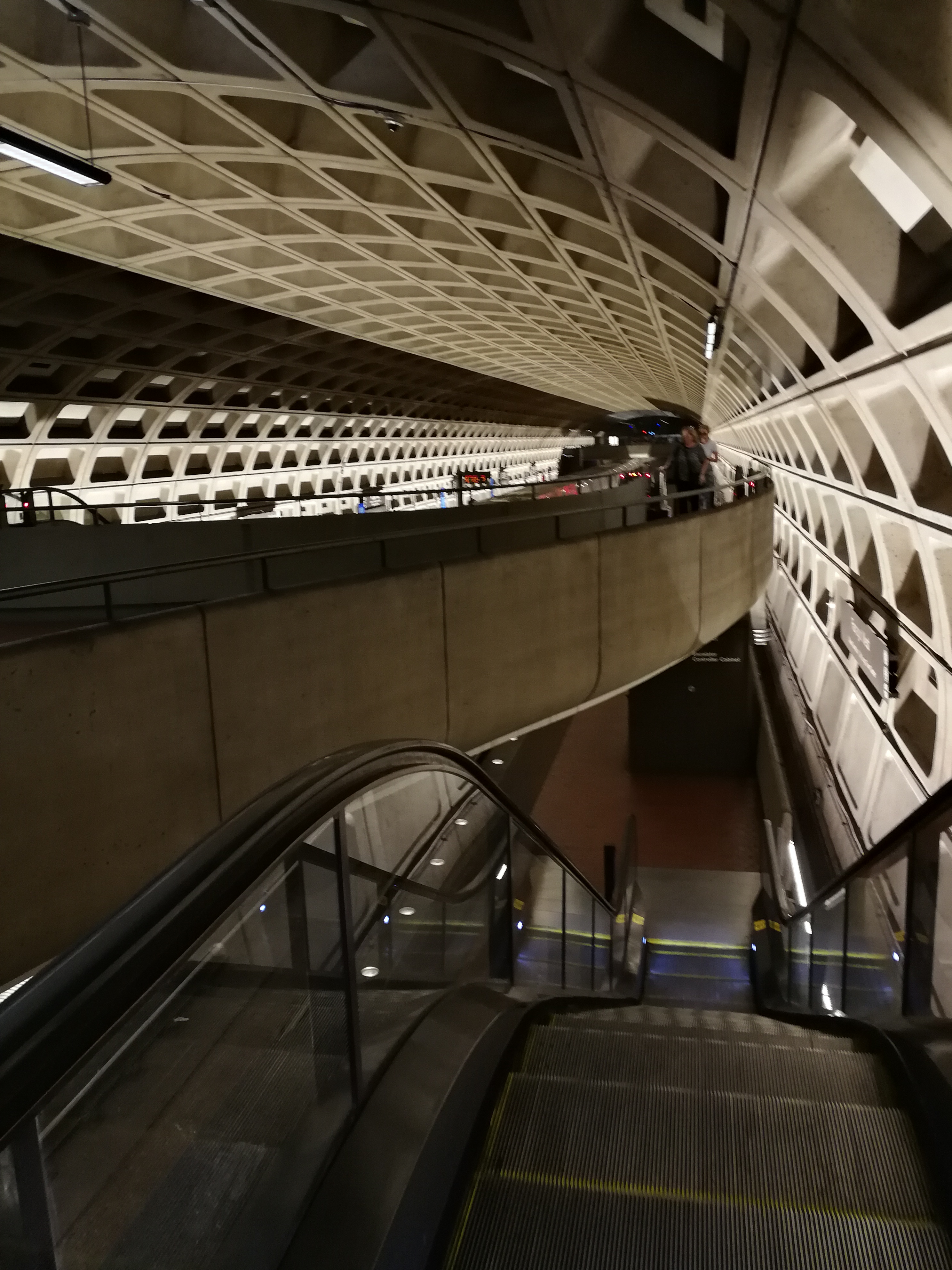

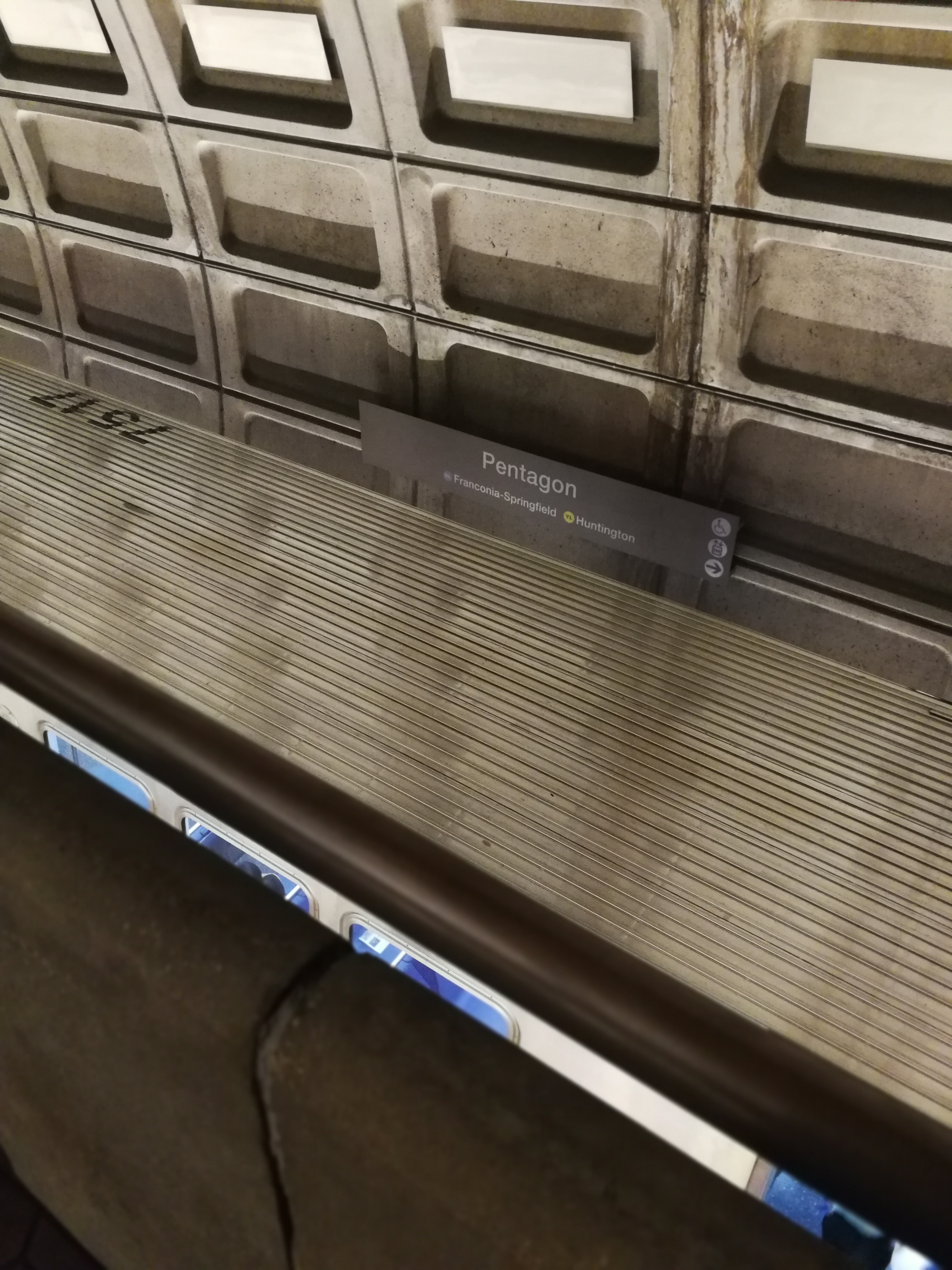

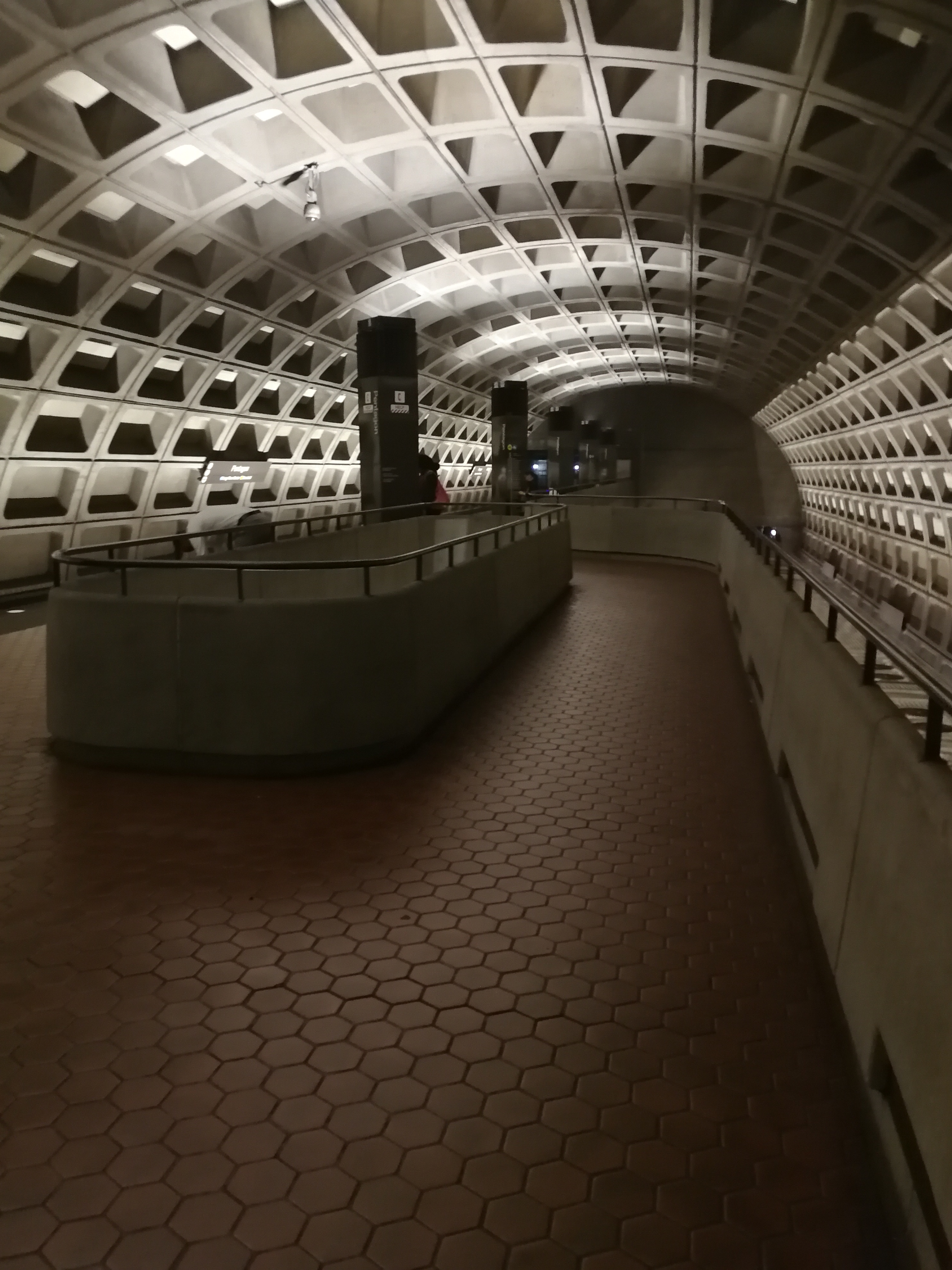

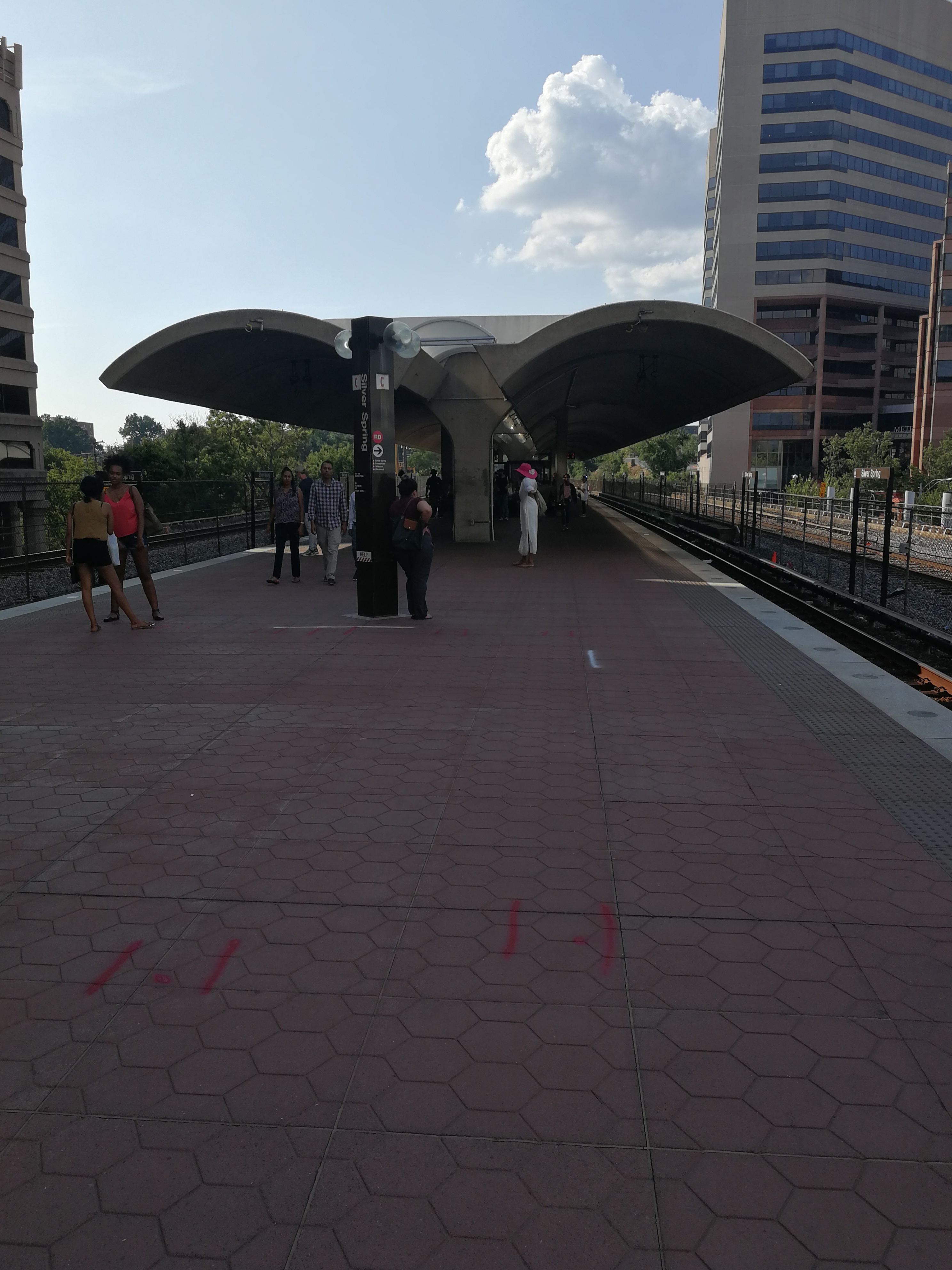

Ecco un secondo post sulla metropolitana di Wasghington, dopo quello sulle diverse forme architettoniche di qualche anno fa. Concepita negli anni ’60 e aperta il 27 marzo 1976, anche la metropolitana della capitale degli Stati Uniti, rientra nel filone dell’architettura modernista, o, come viene denominata ora, nell’ “International Style”, con quale sconfinamento nel brutalismo, in riferimento alla volta a cassettoni. L’idea architettonica è dell’architetto Harry Wheese della scuola di Chicago, a quel tempo perno centrale dell’architettura Made in US. Inoltre c’è anche lo “zampino milanese” di Massimo Vignelli, chiamato con il suo studio Unimark a progettare la segnaletica della nuova metropolitana. Ovviamente sempre sulla scia del successo della metropolitana milanese opera del suo socio dell’epoca: Bob Noorda. Ecco una carrellata di immagini tra la fase progettuale, con i primi schizzi, il grande mock-up aperto al pubblico e la costruzione delle volte. Un’immagine spettacolare che illustra come la volta a cassettoni in cemento armato sia in realtà semplicemente un rivestimento utile a rendere costante il volume degli ambienti delle stazioni interrate e risolvere il rapporto con la vera struttura delle volte. Completano il post alcune foto con evidenza dei dettagli dell’allestimento, assolutamente minimalista, composto essenzialmente da balaustre in cemento che formano una specie di vasca galleggiante all’interno della volta, dove le luci laterali aumentano questo effetto. Una pavimentazione in cotto lucido sembra dare un tocco classico all’ambiente. Le scale mobili nere con parapetti in cristallo illuminati contribuisce ad aumentare l’eleganza essenziale di questi ambienti. Tra i vari dettagli anche il sistema di luci a servizio dei treni: sia quelle lampeggianti lungo il bordo delle banchine che indicano l’arrivo dei treni (come doveva essere per la M3 a Milano), sia le potenti strisce illuminanti tra i due binari che illuminano la volta a cassettoni, ma che scompaiono coperte dai treni modificando completamente l’illuminazione al loro passaggio. In chiusura una menzione all’ingresso della stazione Dupont Circle, immortalato anche in alcuni film, noto per la sua pettacolare conformazione e la sua lunghissima scala mobile che percorre una specie di imbuto aperto verso l’esterno.

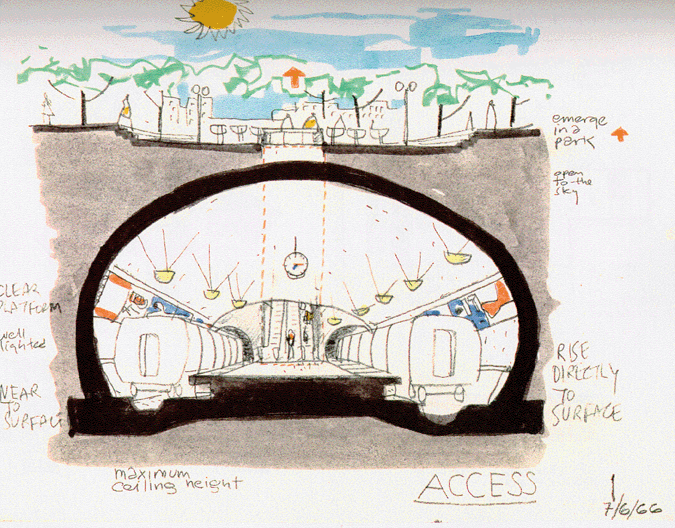

Schizzo di progetto disegnato dall’architetto Harry Weesw nel 1966 (The Architecture of Harry Weese © 2010 W.W Norton & Company, Inc.)

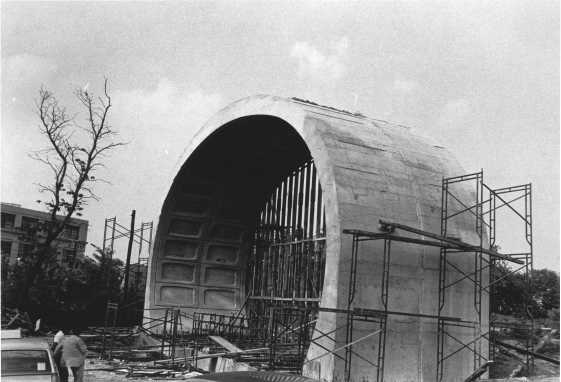

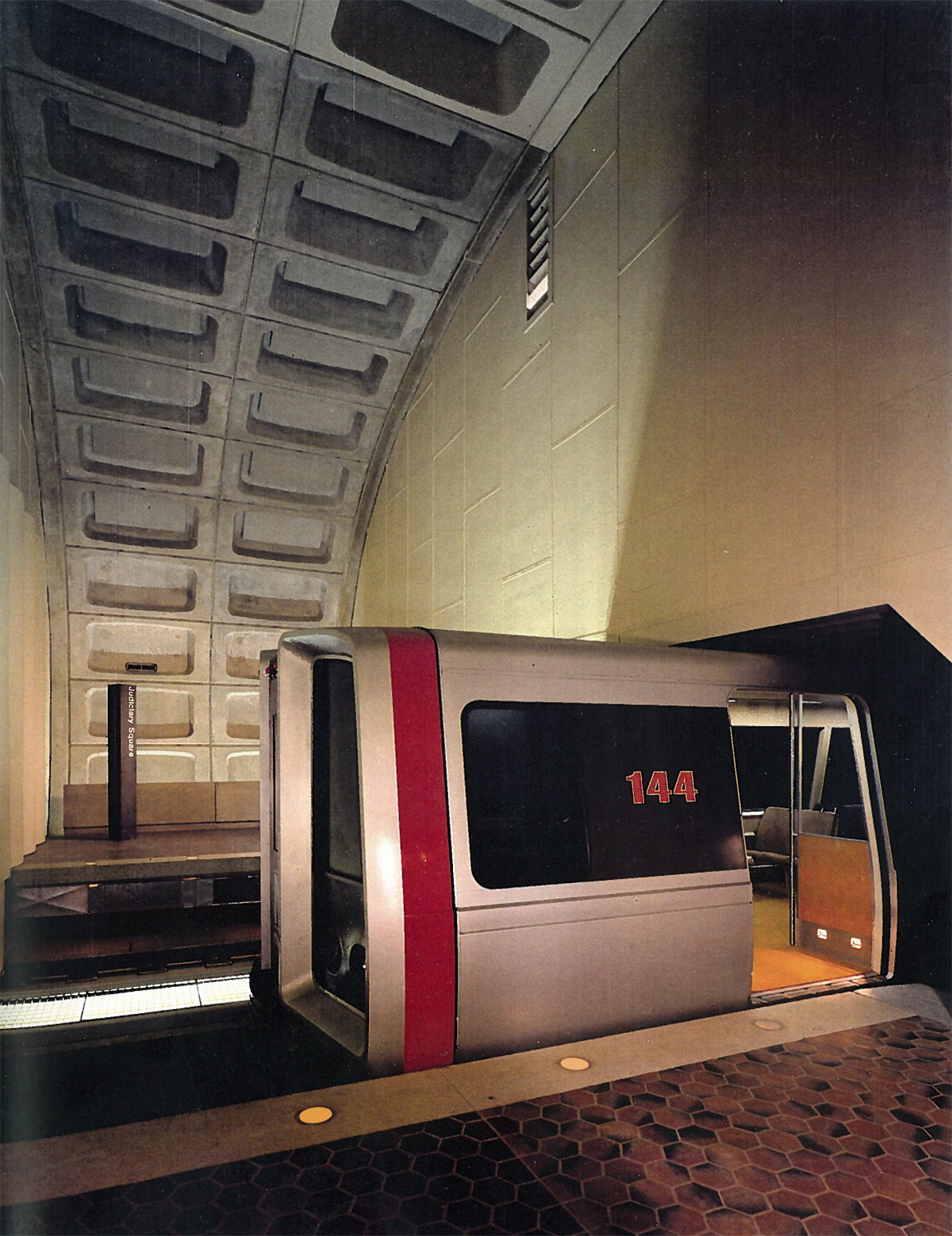

Modello in scala 1:1 di una stazione, in fase di realizzazione. (Chicago Historical Society)

Il modello completato e pronto per essere mostrato al pubblico nel 1968.

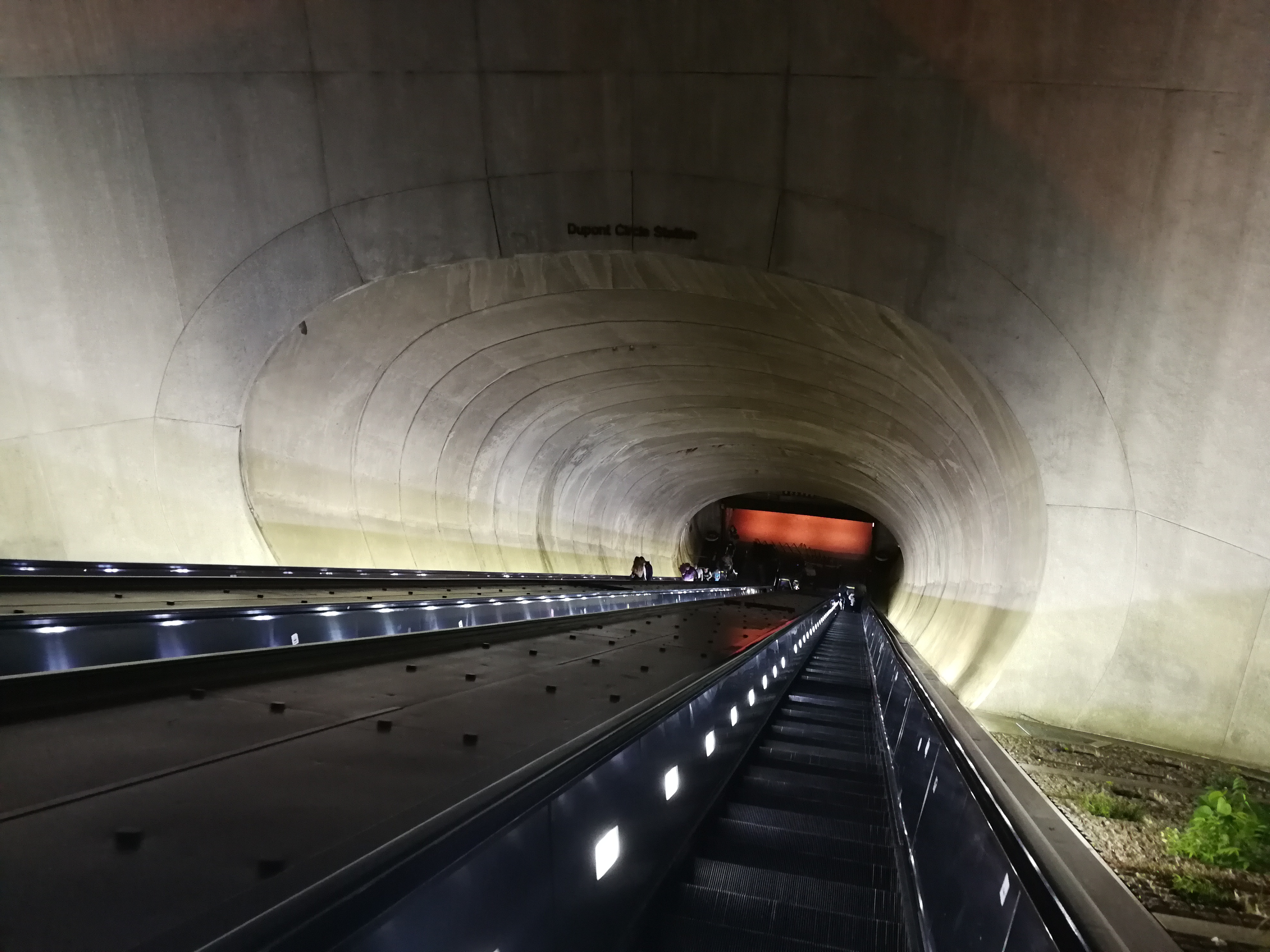

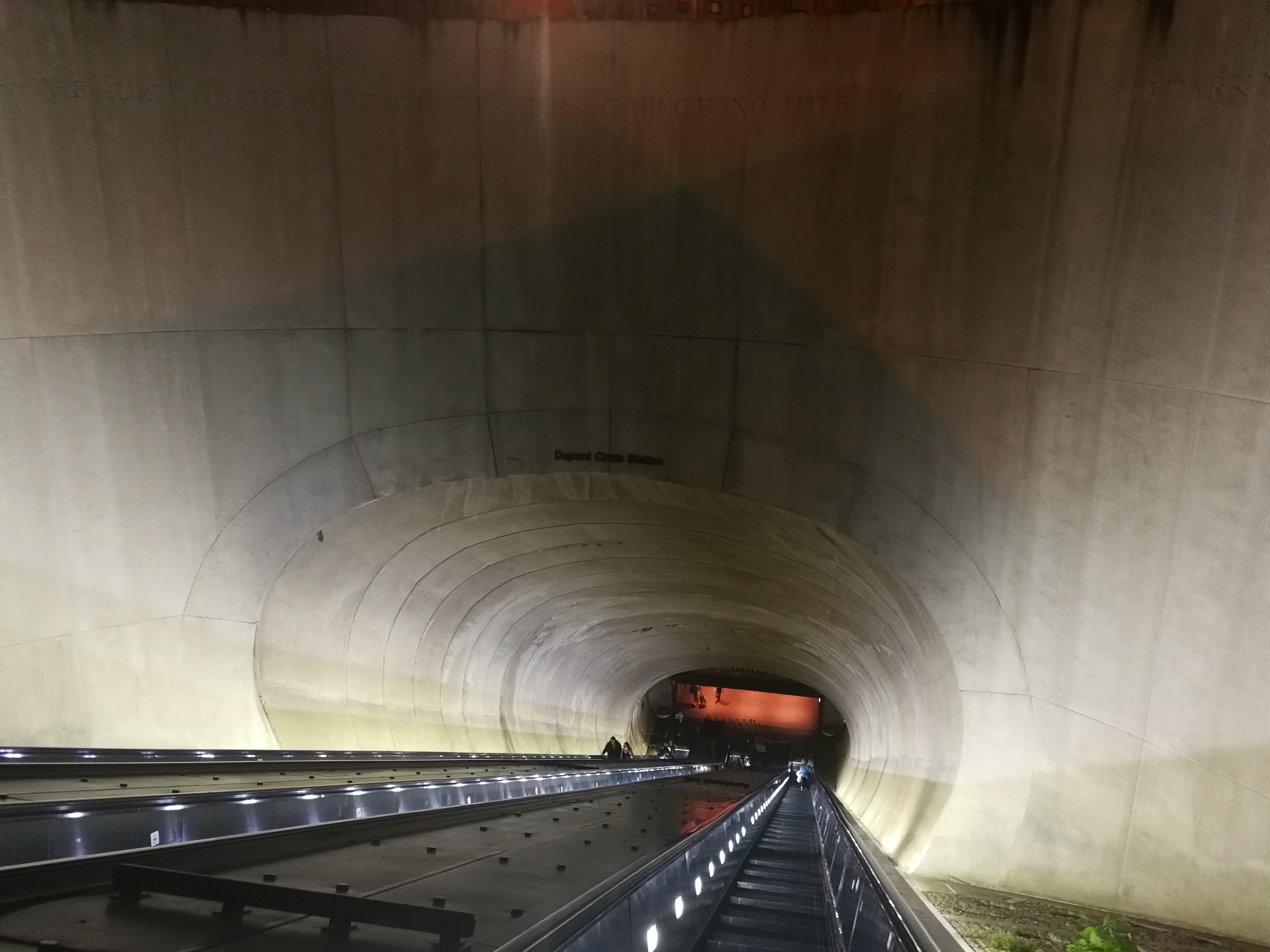

La profonda stazione Dupont Circle (linea Rossa) in costruzione. (WMATA)

Massimo Vignelli mentre presenta la segnaletica e la grafica della metropolitana di Washington.

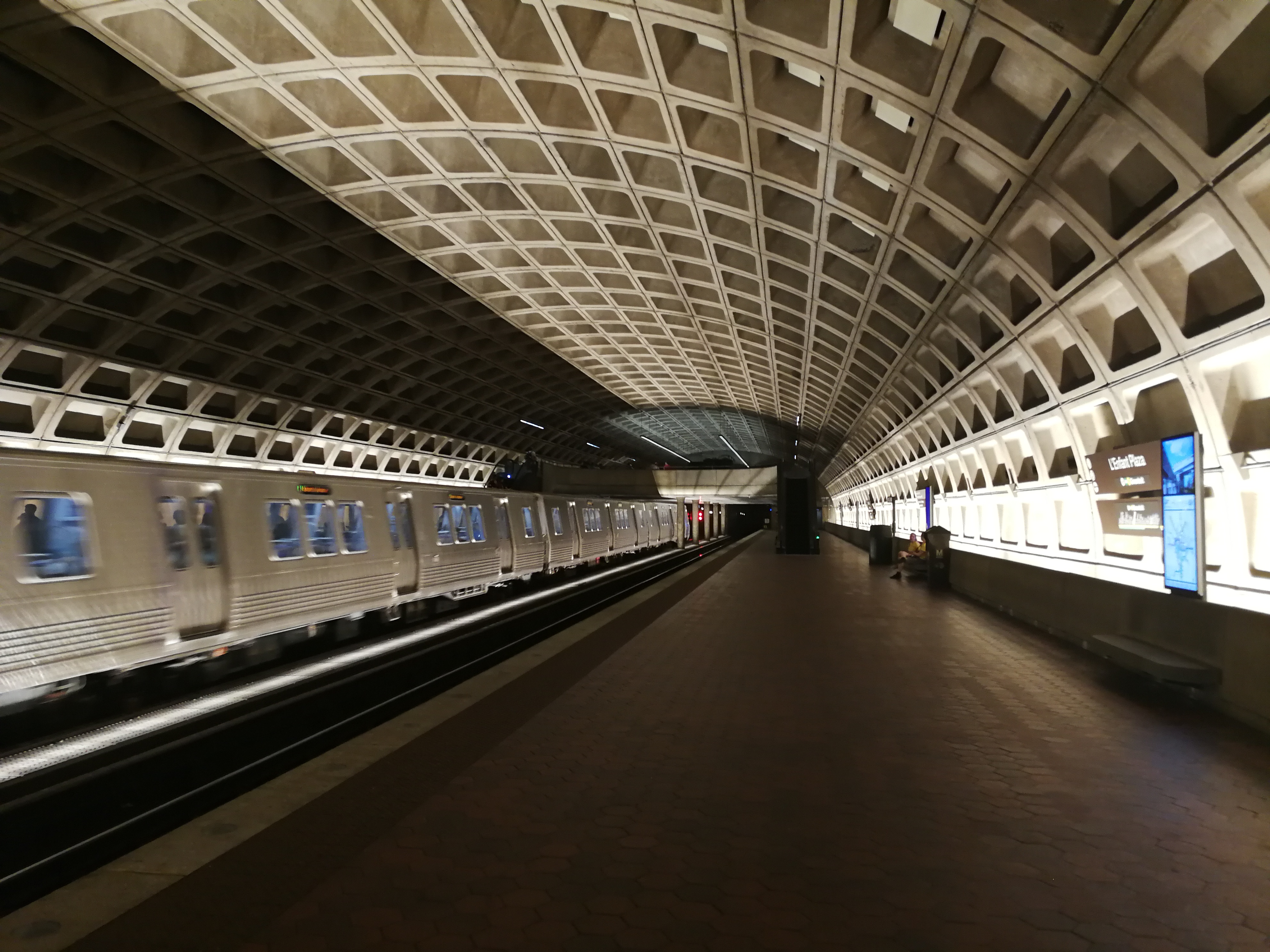

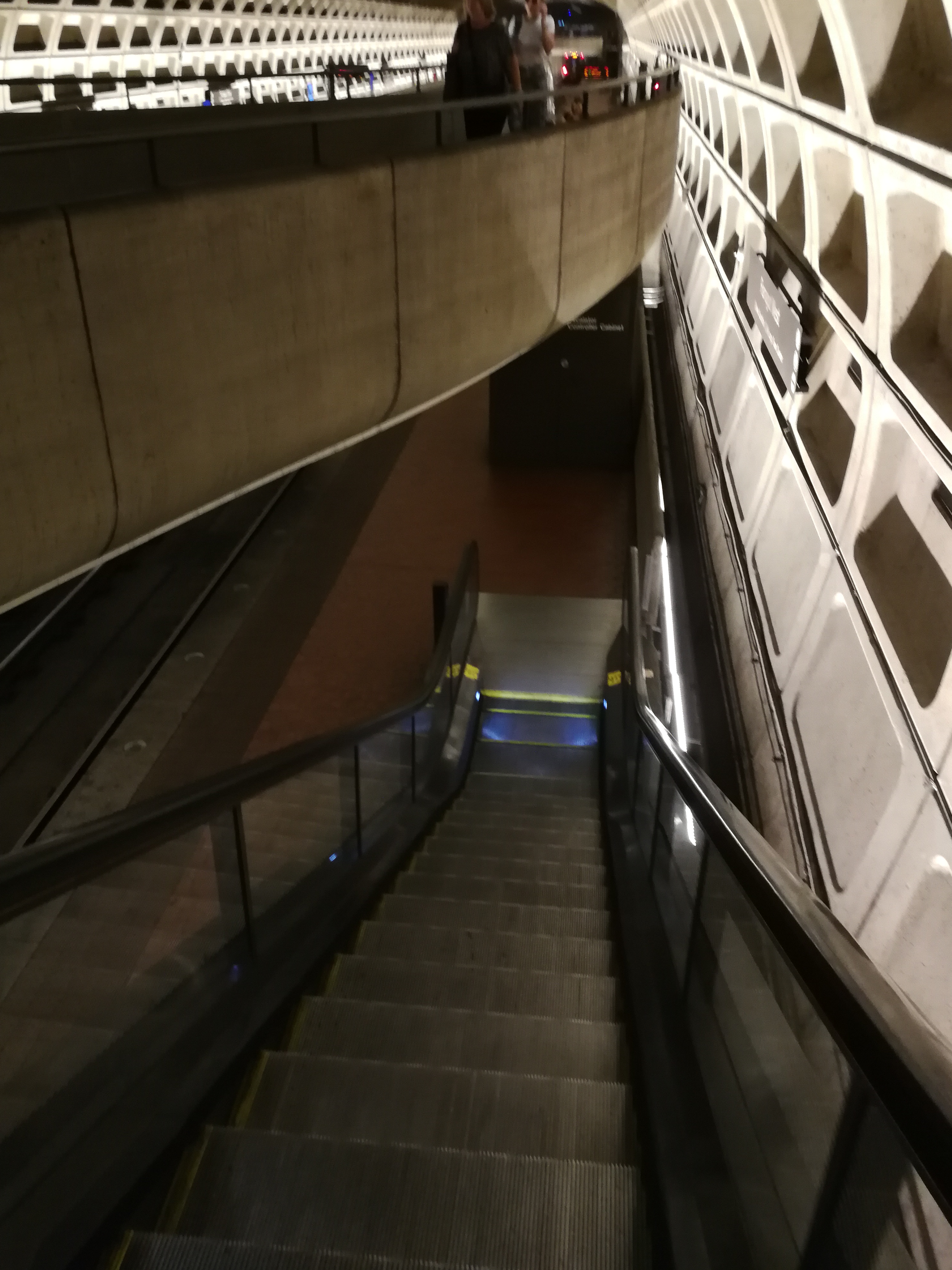

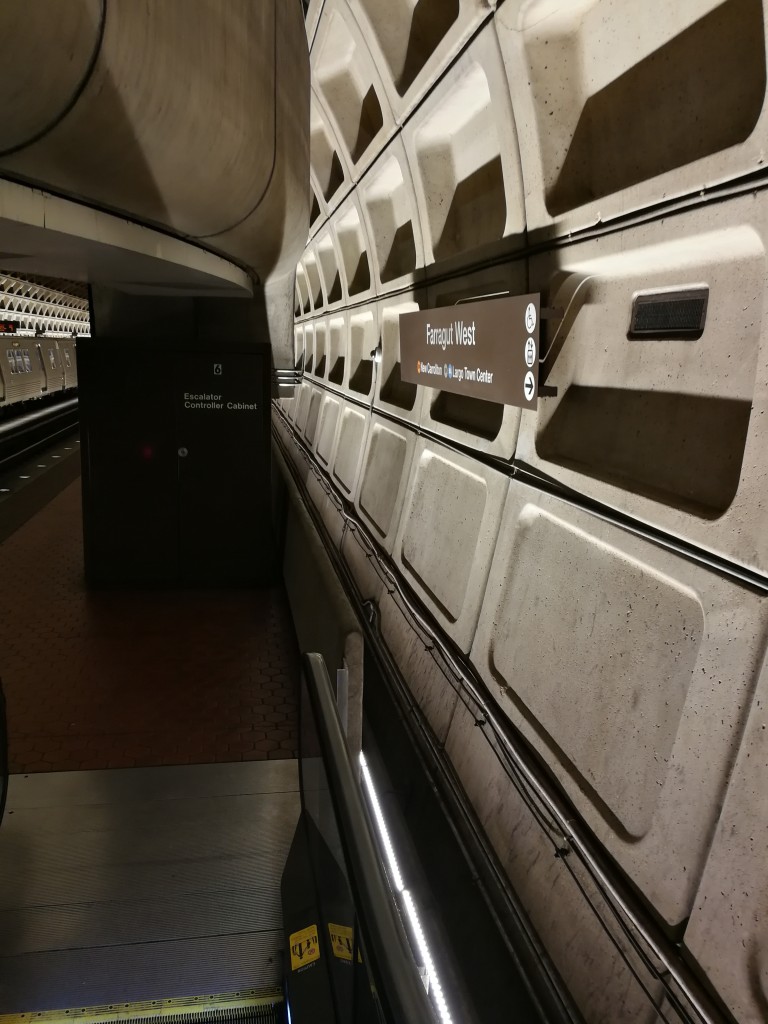

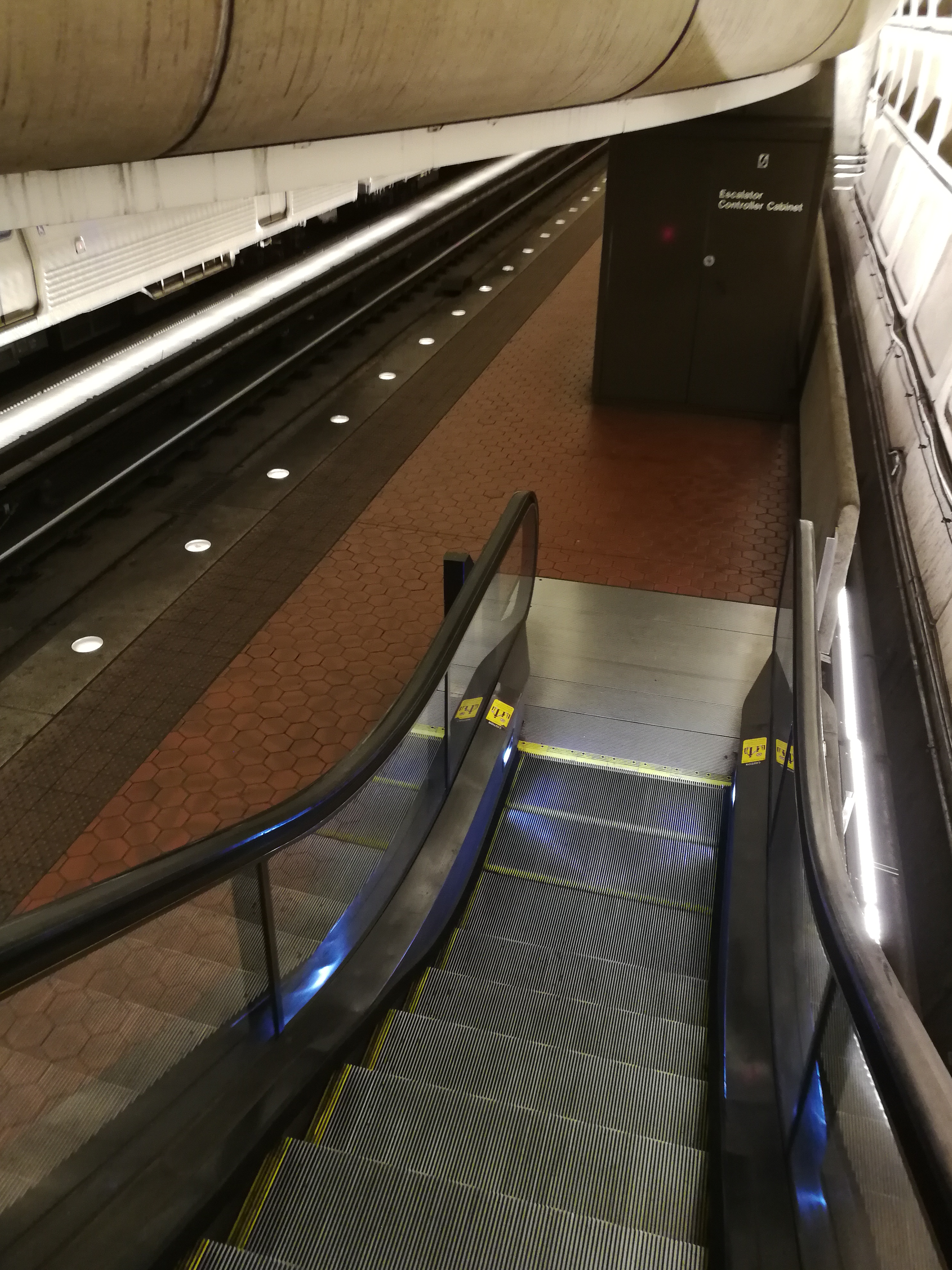

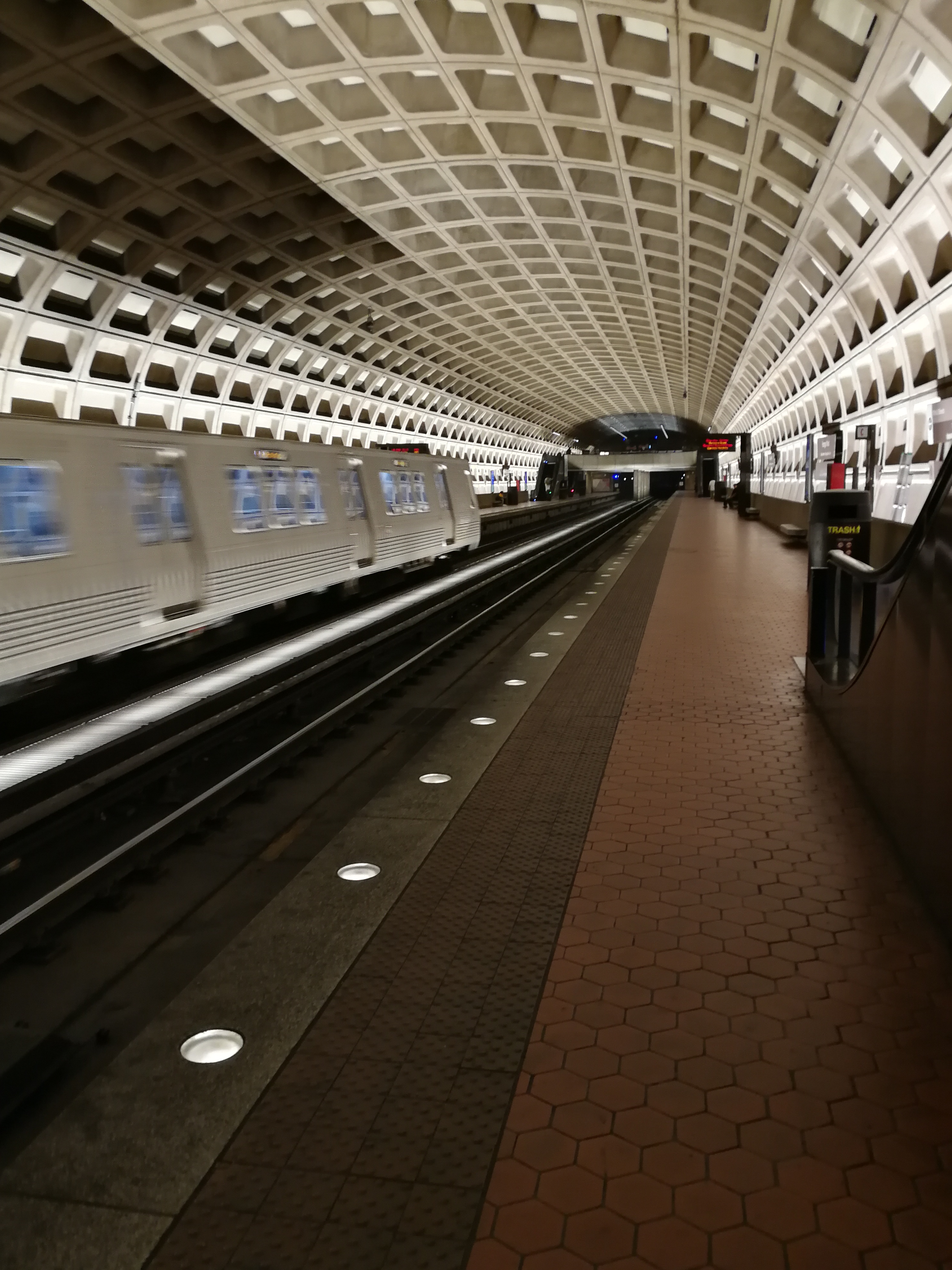

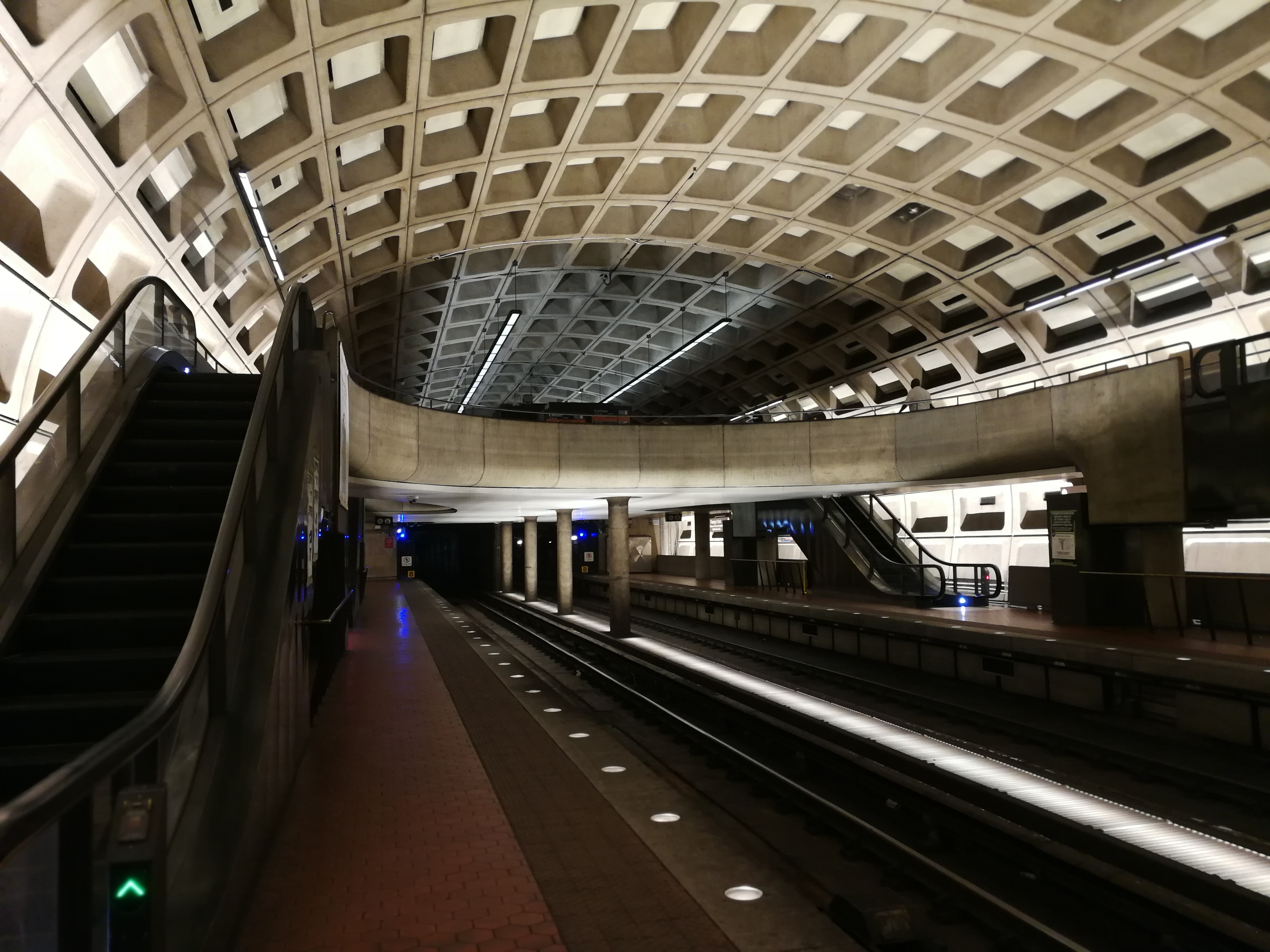

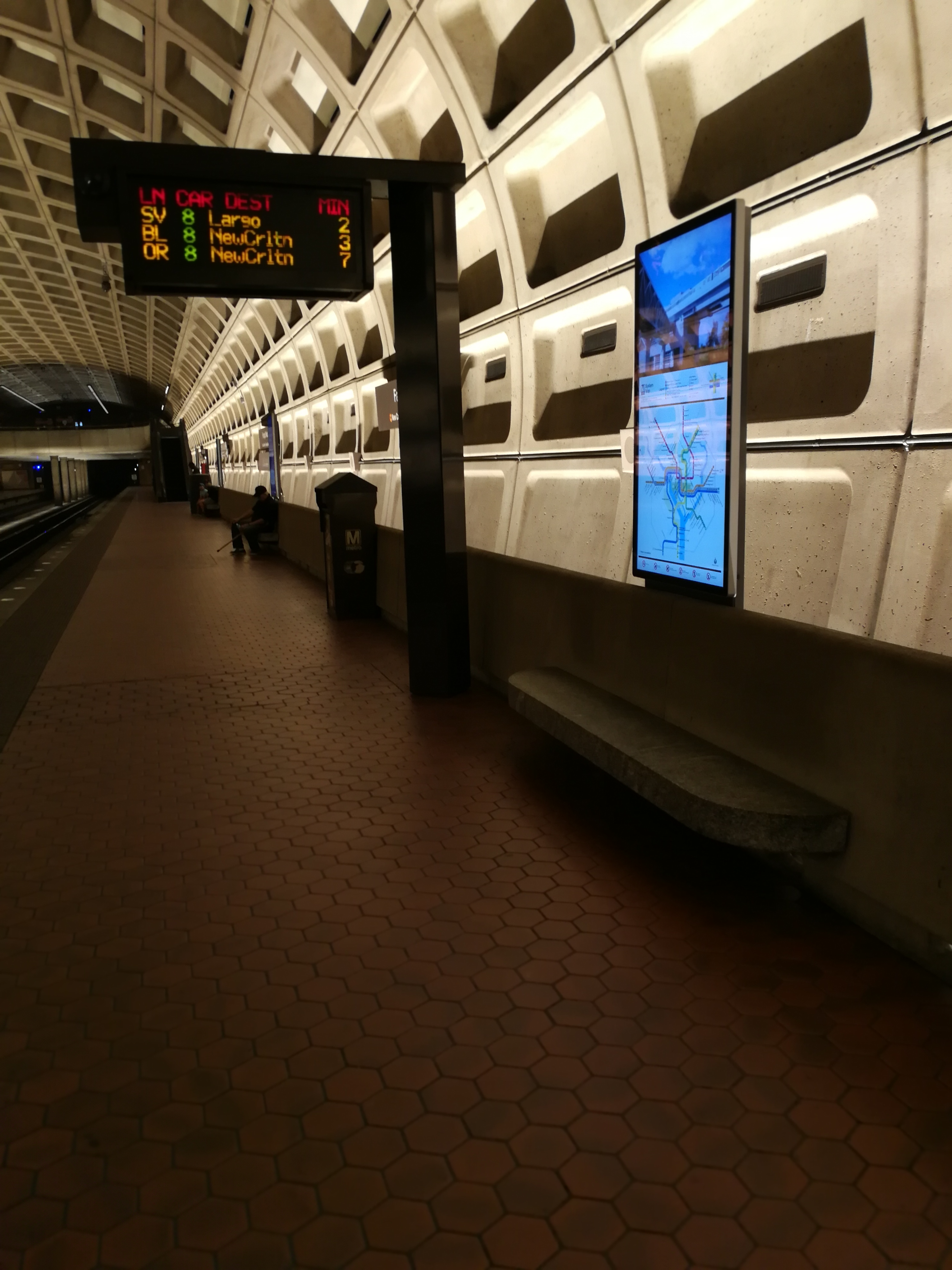

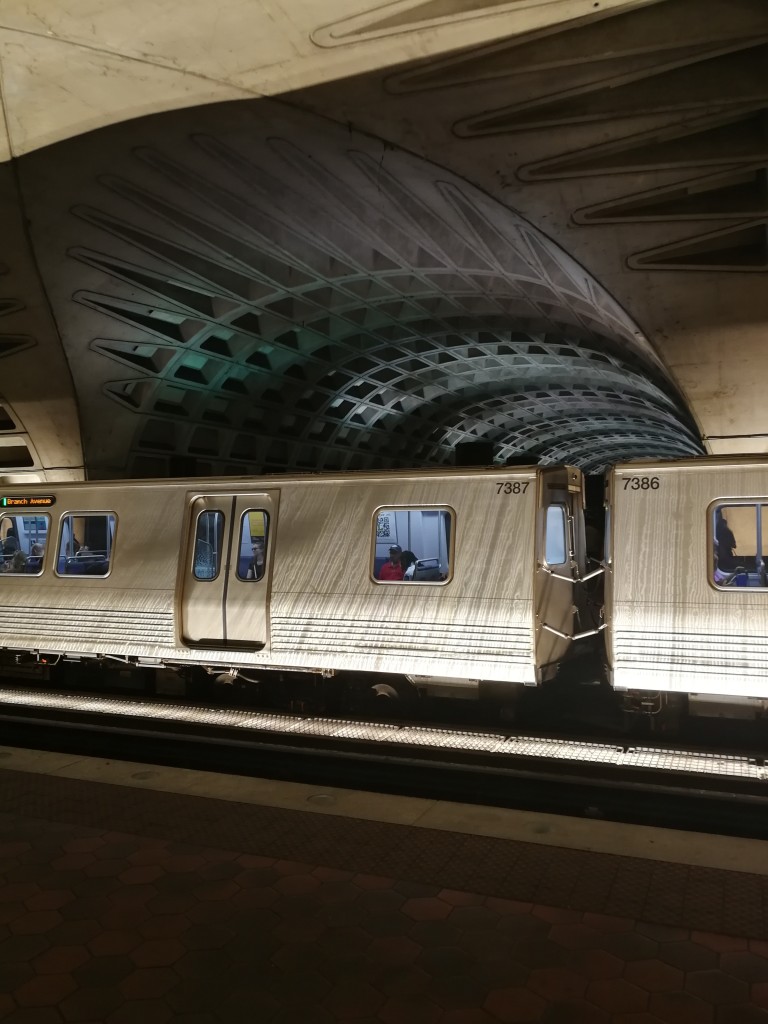

Stazione Farragut West

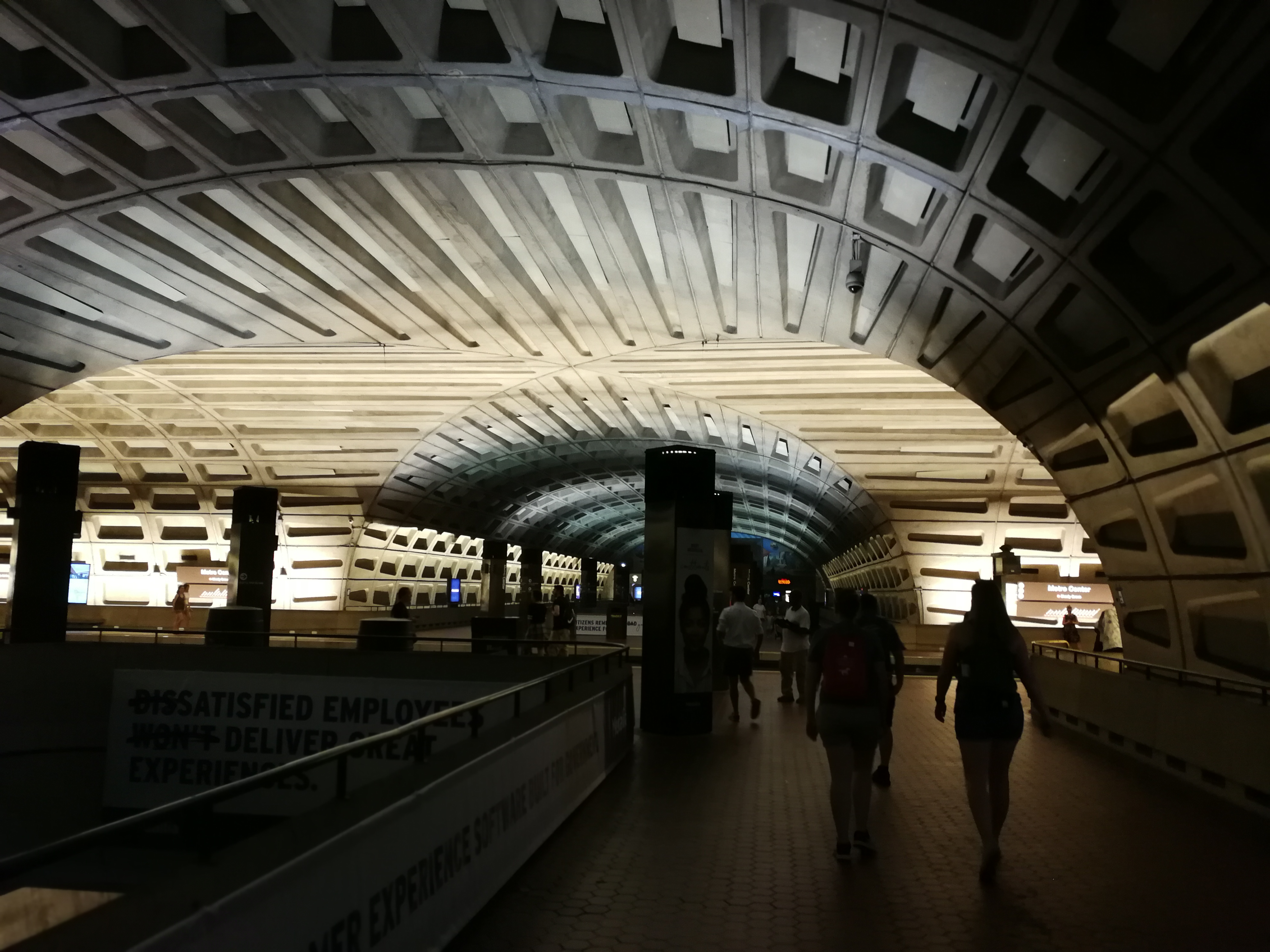

Stazione Metrocenter:
