Monthly Archives: dicembre 2016

Tweet #metro4subito @MetroxMilano

MetroxMilano su Facebook

NUOVA PETIZIONE PER IL COLLEGAMENTO M4-M3 FIRMATE ORA!

Clicca qua per firmare LA PETIZIONE PRO COLLEGAMENTO M4-M3

Clicca qua per maggiori informazioni sull’argomento

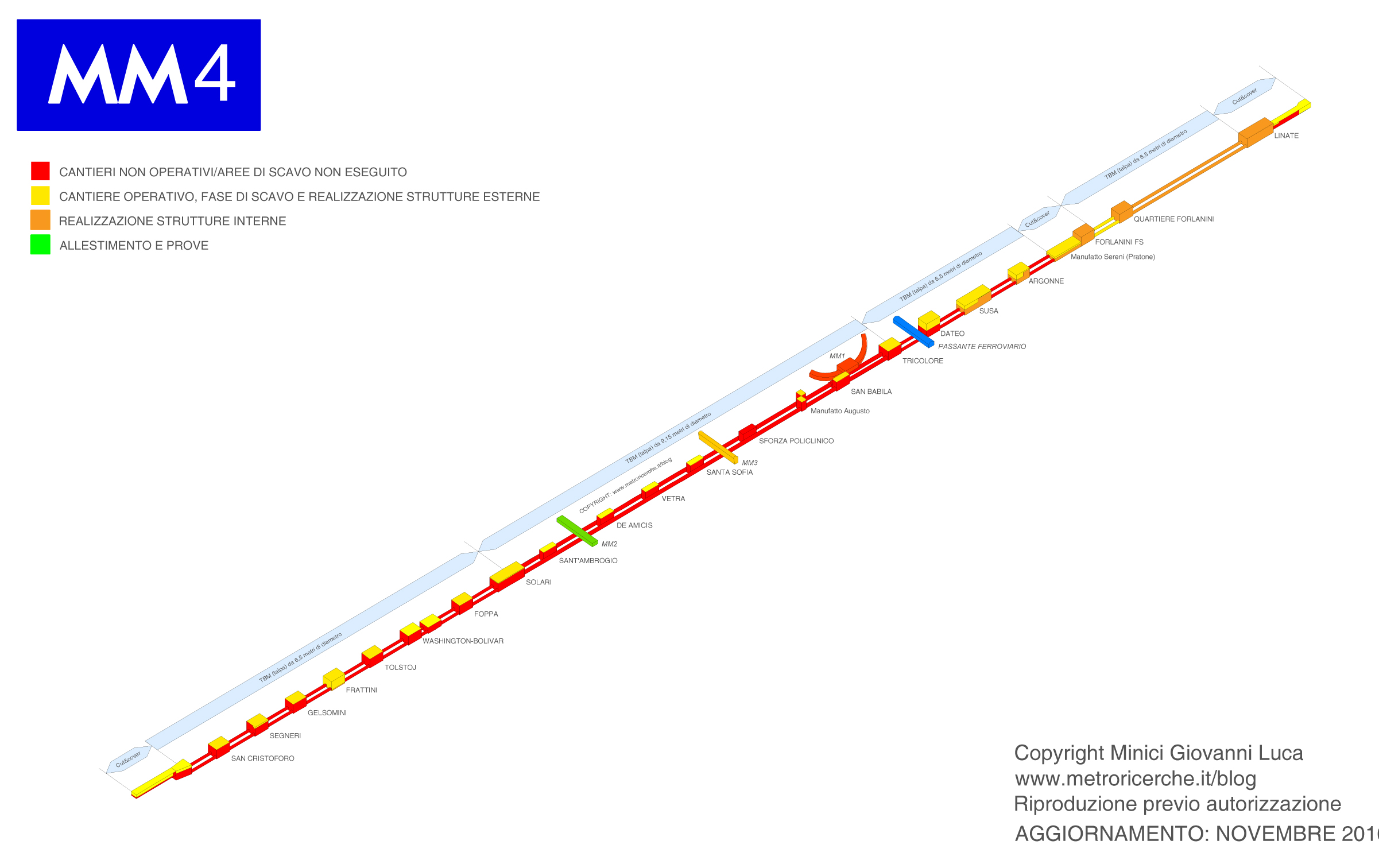

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Dal 15 marzo 2016 IN CORSO: consolidamento fondo

SEGNERI Dal 17 marzo 2015 IN CORSO: consolidamento fondo e scavo

GELSOMINI Dall’11 giugno 2015 IN CORSO: realizzazione pareti perimetrali e spostamento sottoservizi

FRATTINI Dal 26 febbraio 2015 IN CORSO: realizzazione strutture

TOLSTOJ Da maggio 2015IN ATTESA

WASHINGTON-BOLIVAR Da 31 agosto 2015 IN CORSO: spostamento sottoservizi e formazione cantiere definitivo

FOPPA Dal 2 settembre 2015 IN CORSO: spotamento sottoservizi

SOLARI Dal 27 agosto 2015 IN CORSO: realizzazione pareti perimetrali e scavo

SANT’AMBROGIO Dal 22 febbraio 2016 IN CORSO: spostamento sottoservizi

DE AMICIS Dal 22 febbraio 2016 IN CORSO: spostamento sottoservizi

VETRA Dal 22 febbraio 2016: IN CORSO: spostamento sottoservizi

SANTA SOFIA Dal 19 febbraio 2016 IN CORSO: spostamento sottoservizi

SFORZA-POLICLINICO Dal 01 marzo 2016 IN ATTESA

SAN BABILA Dal 18 dicembre 2015 IN CORSO: spostamento sottoservizi e realizzazione pareti perimetrali

TRICOLORE Dal 5 agosto 2015 IN CORSO: spostamento sottoservizi e formazione cantiere definitivo

DATEO Dal 23 gennaio 2015 IN CORSO: scavo e consolidamento fondo

SUSA Dal 05 febbraio 2015 IN CORSO: realizzazione strutture

ARGONNE Dal 02 febbario 2015 IN CORSO: realizzazione strutture

FORLANINI FS Dal? IN CORSO: realizzazione strutture e uscite

QUARTIERE FORLANINI Dal? IN CORSO: realizzazione strutture

LINATE AEROPORTO Dal 28 maggio 2012 IN CORSO: realizzazione strutture e uscite

FASI REALIZZATIVE:

1)rimozione arredi e alberi

2)spostamento sottoservizi e formazione cantiere definitivo

3)scavo pareti perimetrali e consolidamento fondo

4)scavo e posa tiranti

5)realizzazione strutture

6)installazione impianti e binari

7)realizzazione uscite

8)sistemazione superficiali e allestimento stazioni

Le talpe solitamente attraversano le stazioni durante la fase 6. I collaudi avvengono durante la fase 9.

VOLANTINO CANTIERI ZONA SUD-OVEST: CLICCA QUI e CLICCA QUI

VOLANTINO CANTIERI ZONA EST: CLICCA QUI


ATTENZIONE! Ricordo a tutti i lettori che continua la campagna lanciata dall’Associazione MetroxMilano a favore del collegamento pedonale diretto tra M4 e M3, ricordatevi di firmare la petizione.

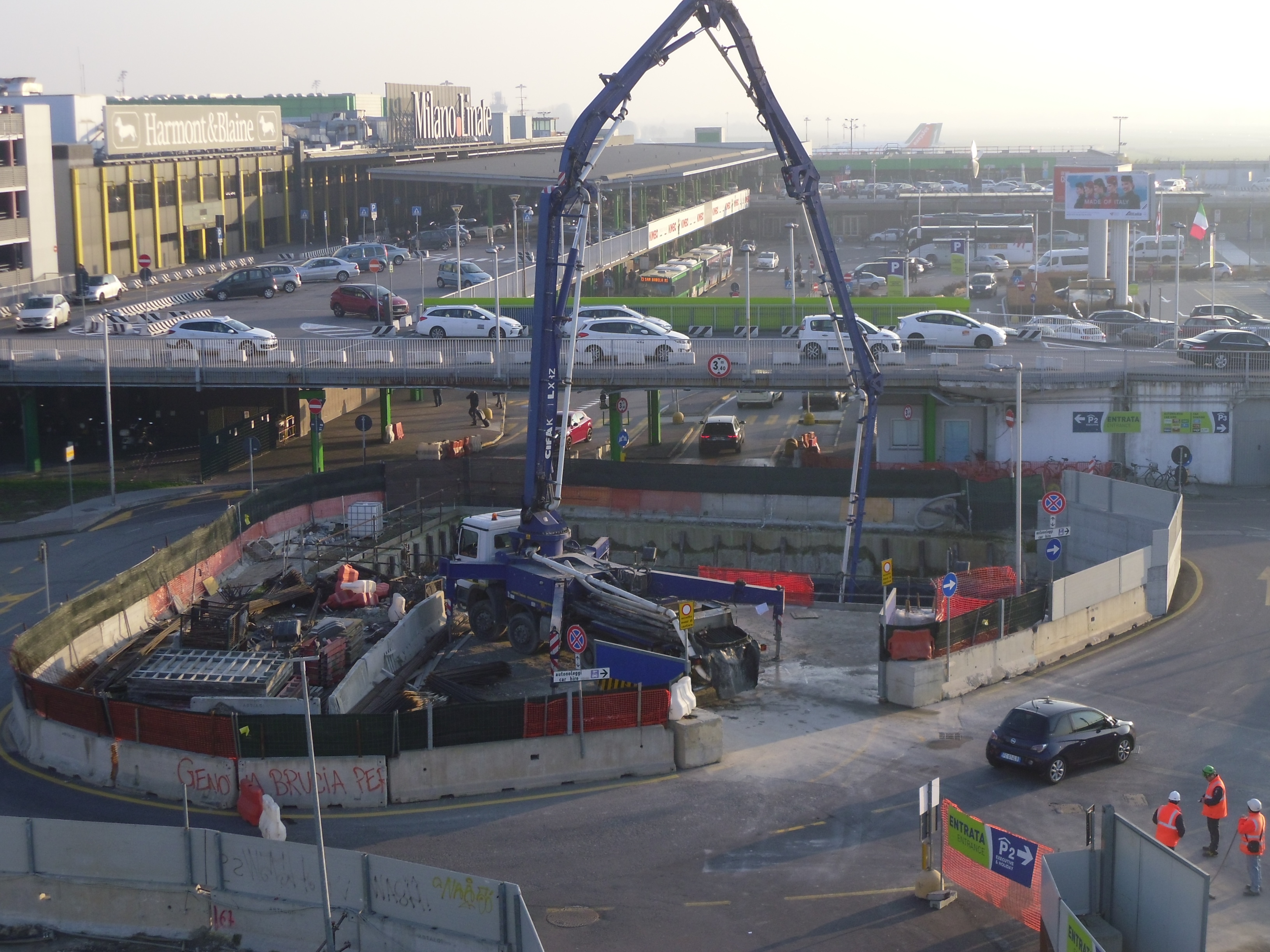

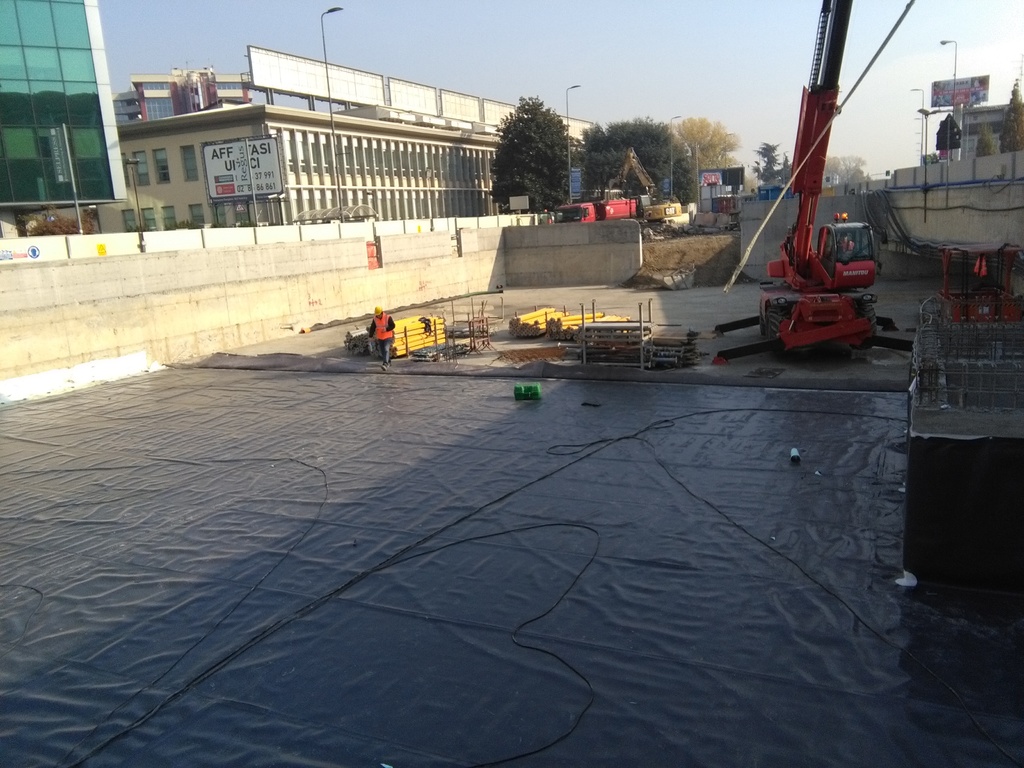

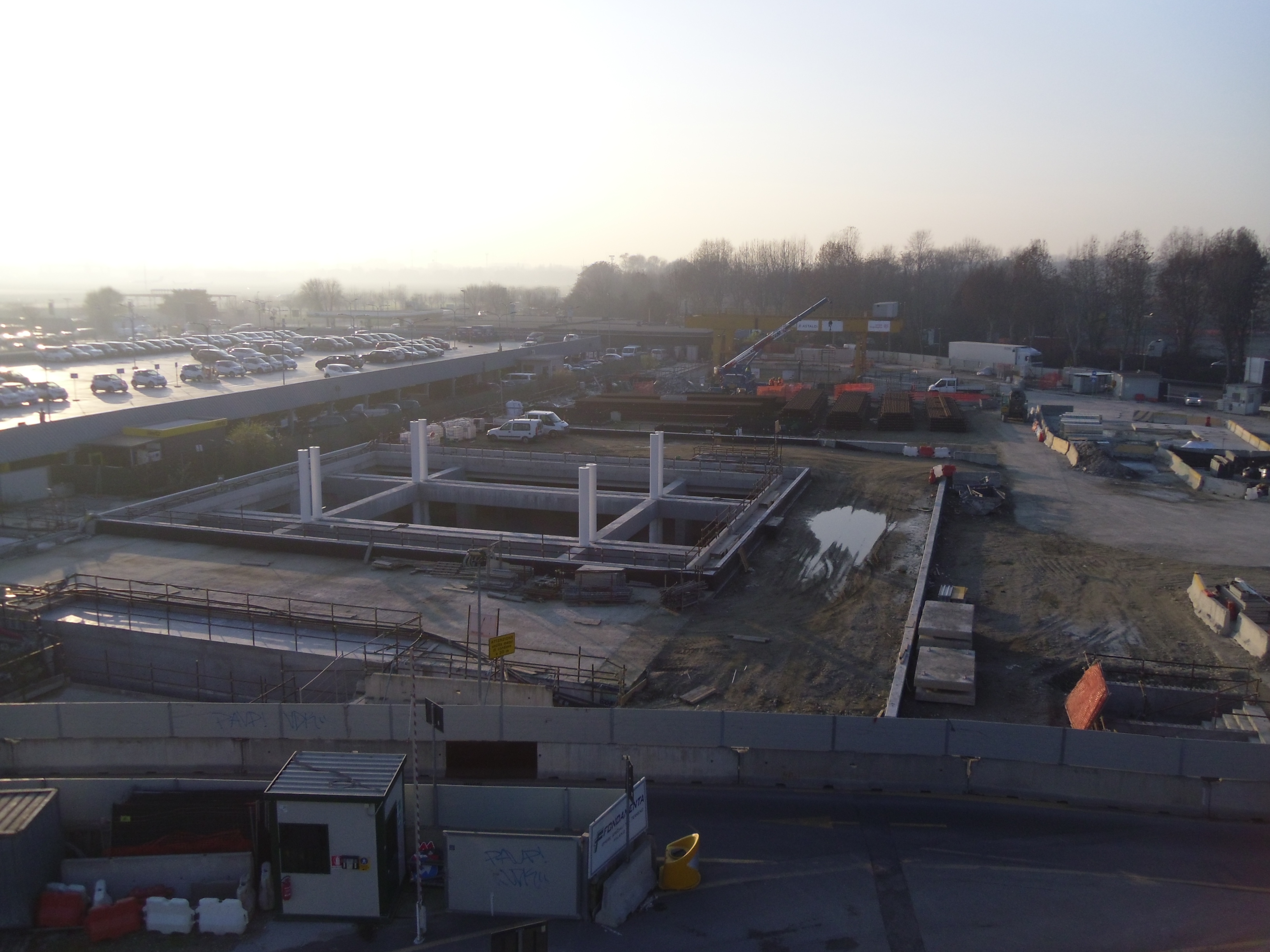

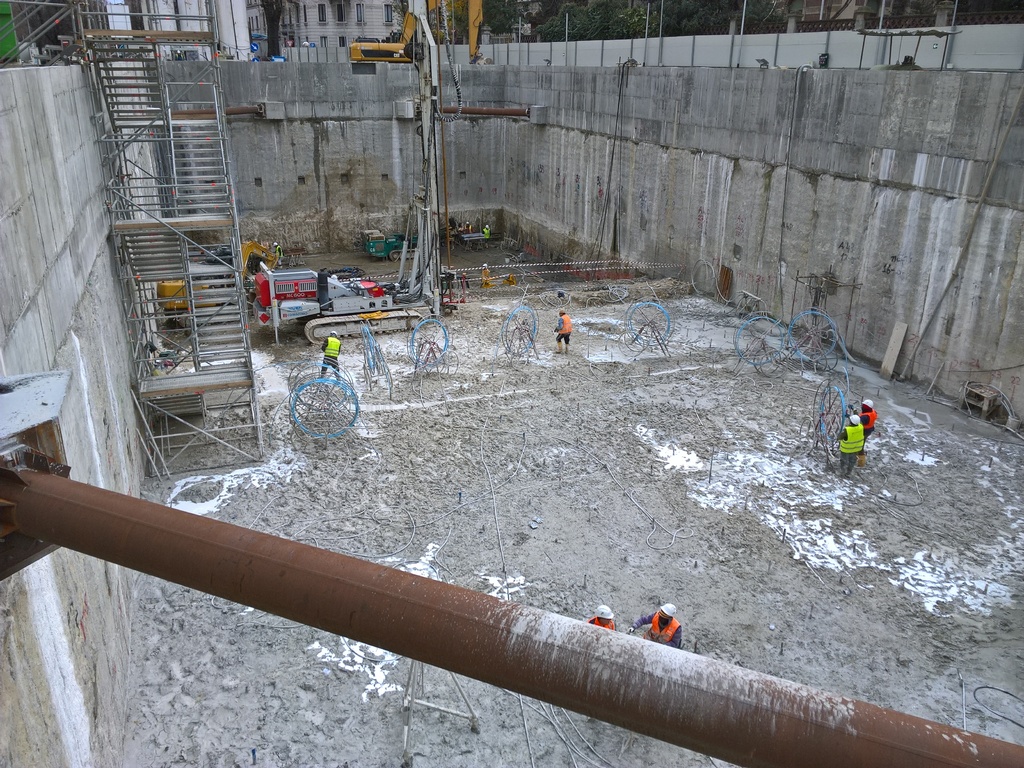

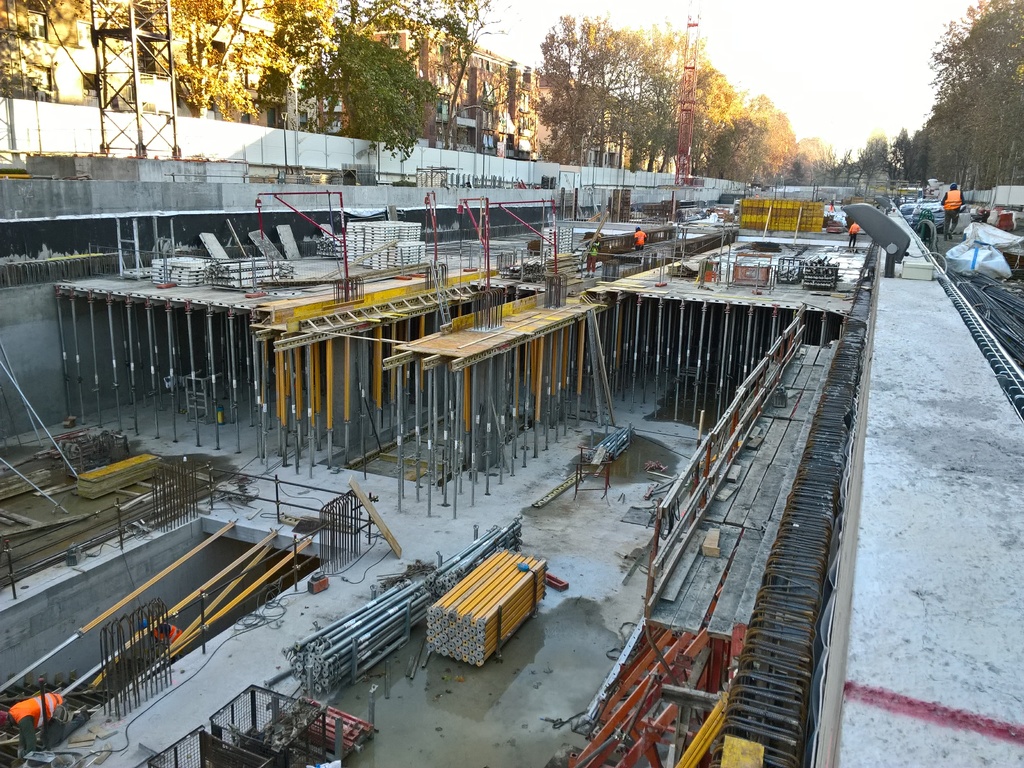

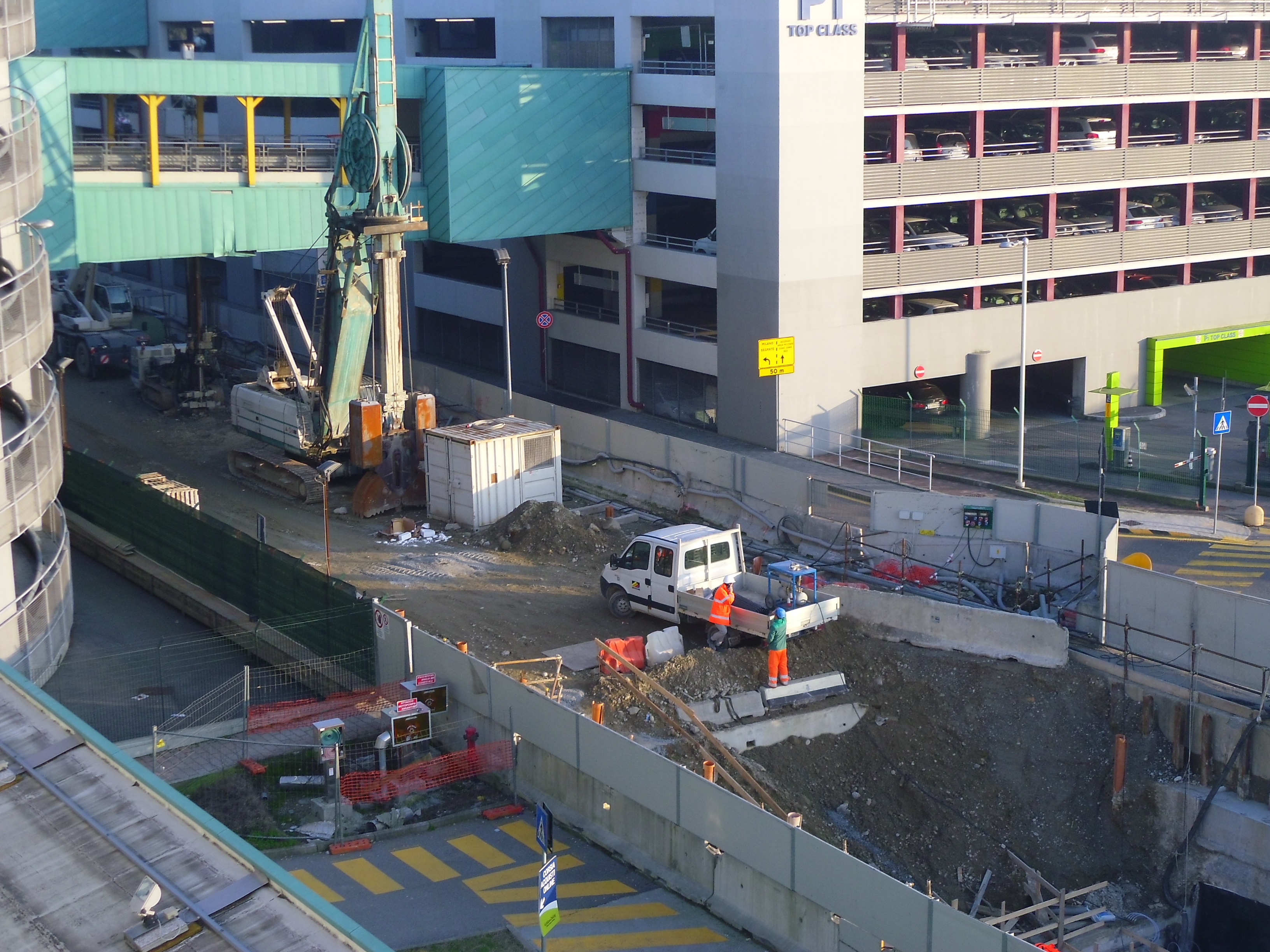

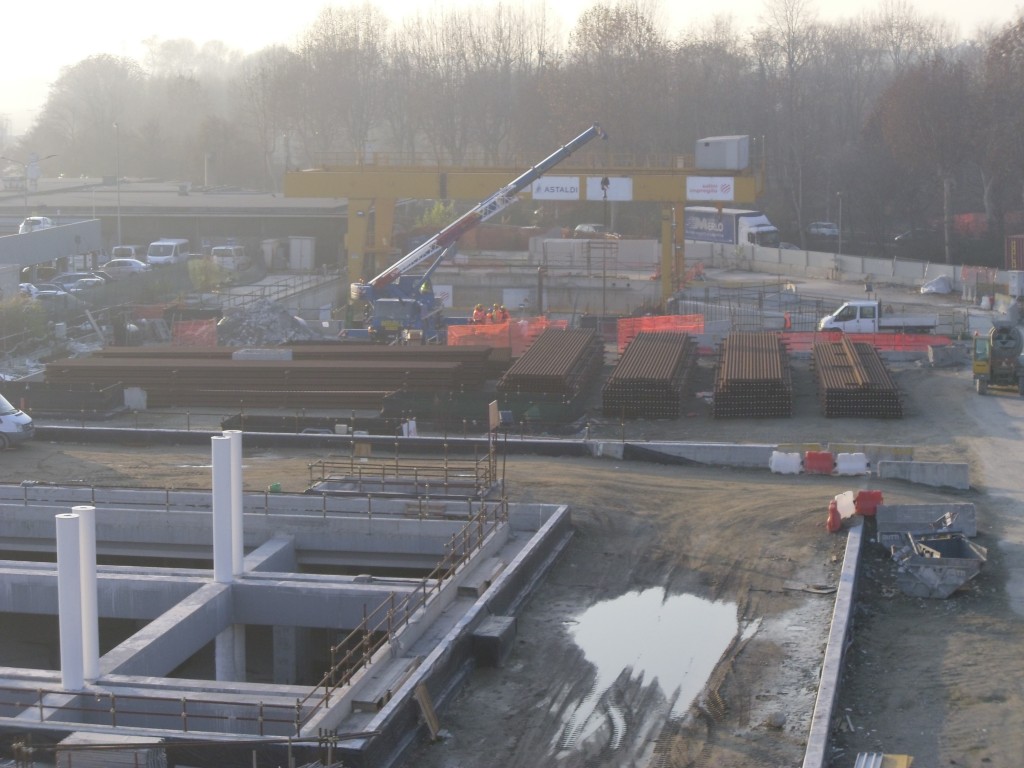

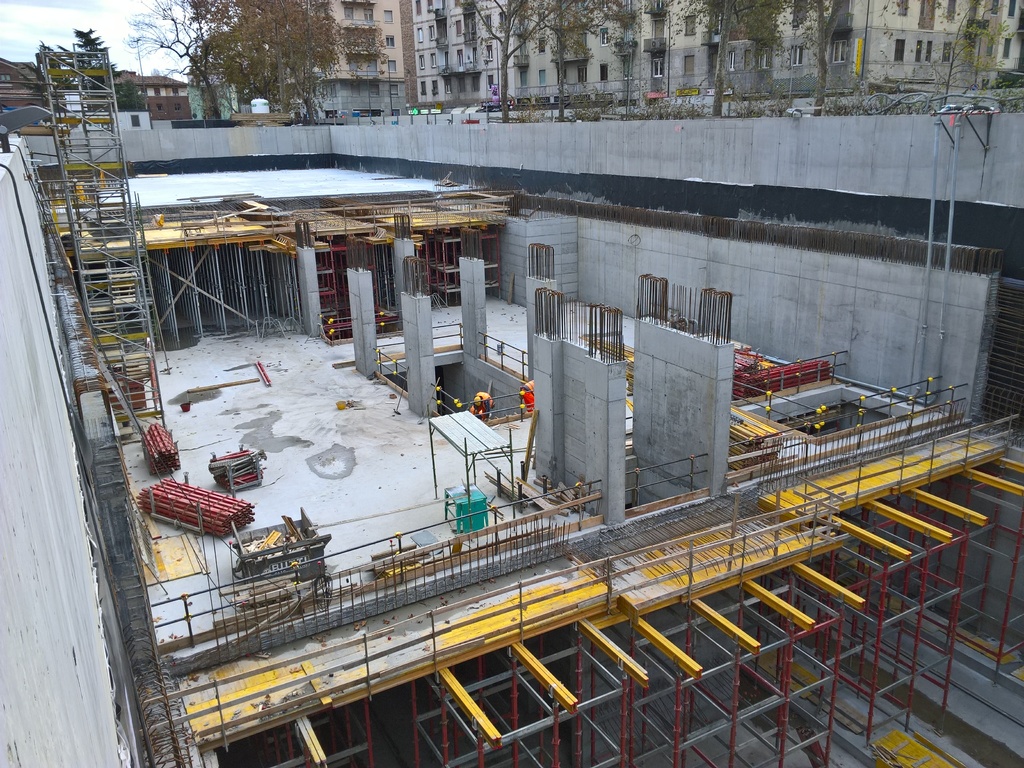

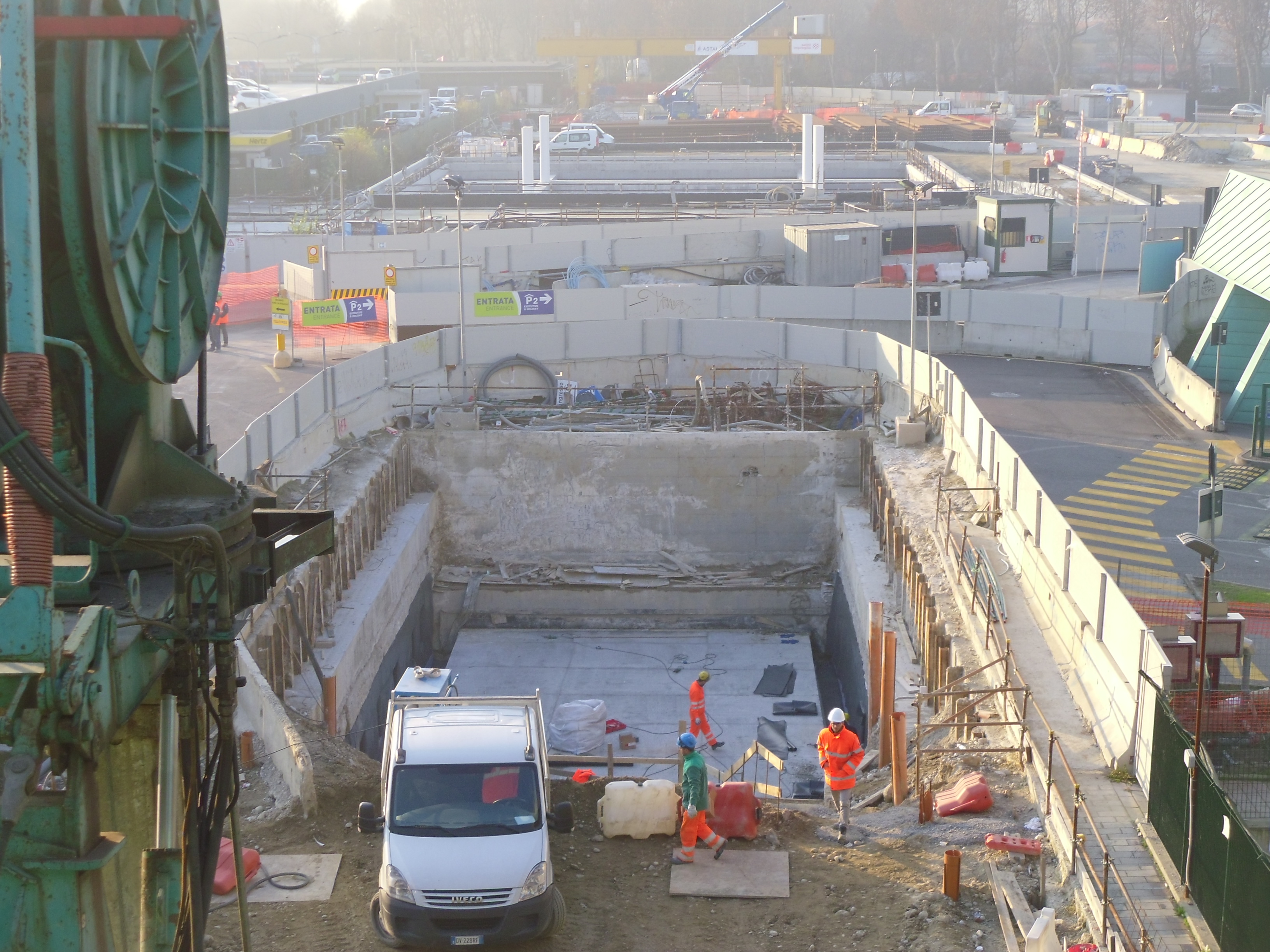

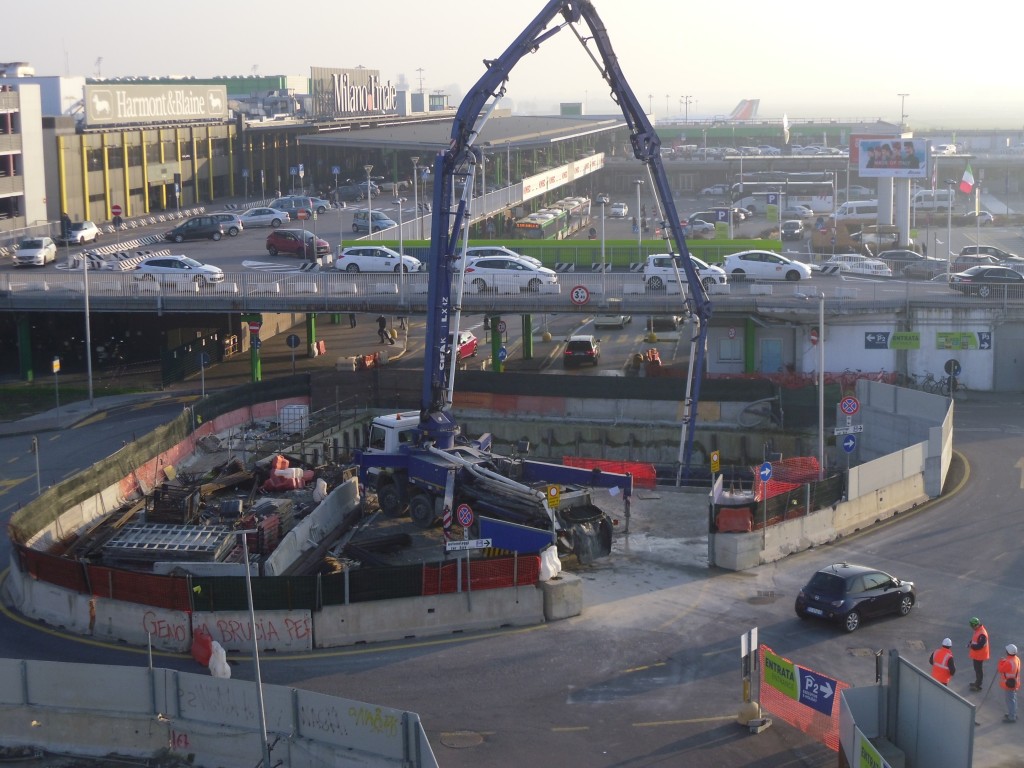

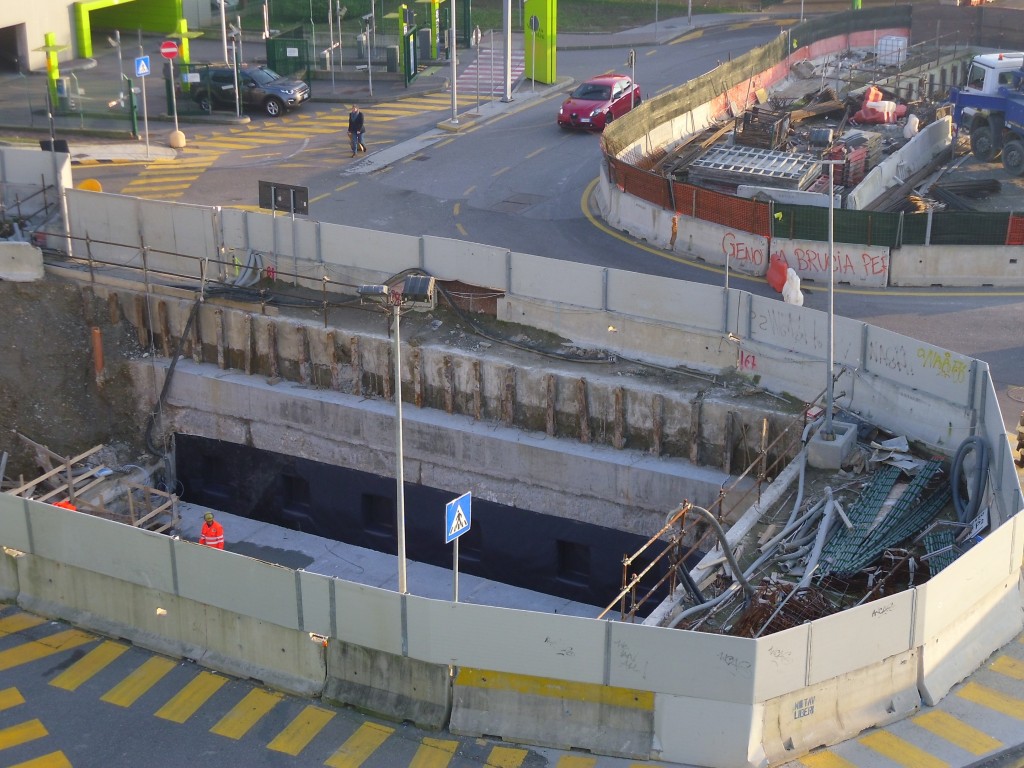

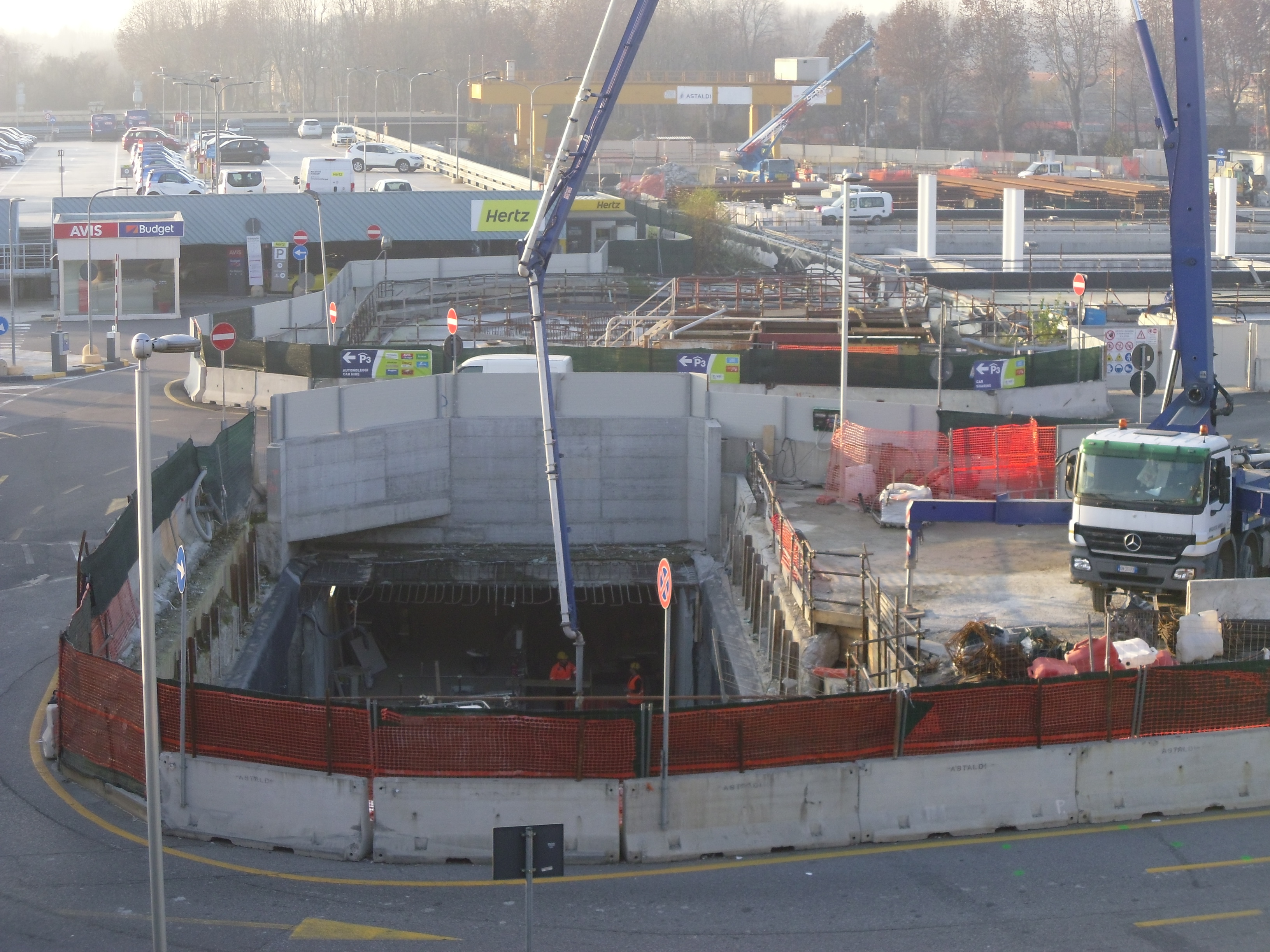

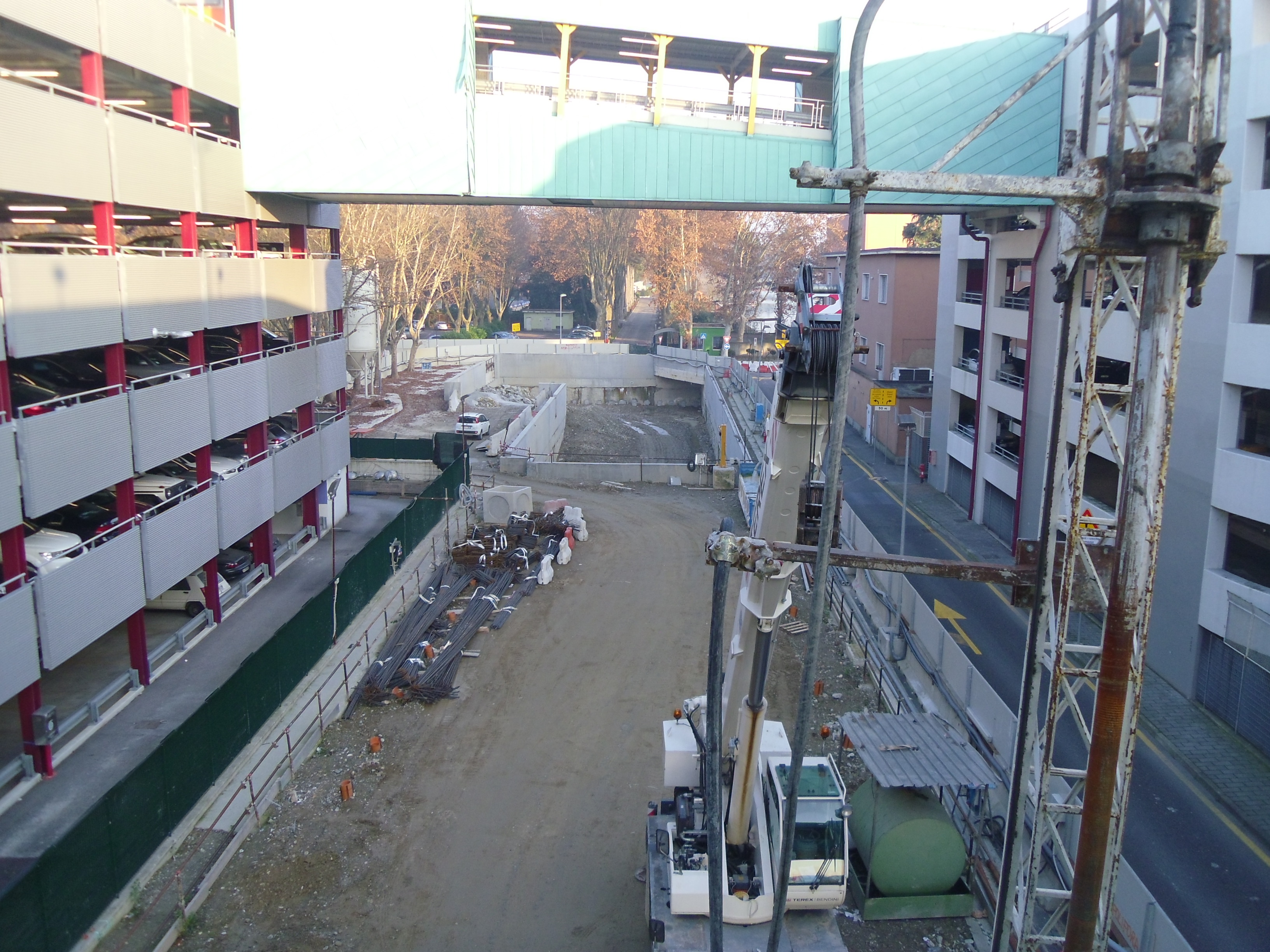

EST: A Linate continua lo scavo del tronchino di manovra con lo scavo e l’immediata copertura di una nuova sezione. Continua anche la realizzazione del penultimo tratto del tunnel pedonale di collegamento con l’aerostazione; al momento sono in realizzazione le strutture. Intanto sono in installazione i binari nel tunnel già esistente. A Quartiere Forlanini sono terminati i lavori di realizzazione delle strutture della stazione ed inziata la fase di copertura finae e reinterro, prepedeutica al ripristino parziale di viale Forlanini e all’inizio della realizzazione delle scale di uscita sui lati. Ormai completata la realizzazione al rustico del complesso della stazione Forlanini FS dove è appare completo il montaggio dei dispositivi per lo spostamento e la gestione delle terre di scavo (smarino) delle due talpe, incluso il sistema di accumulo temporaneo oltre la ferrovia, presso via Gatto. Ad Argonne e Susa continua celeremente la costruzione delle strutture. A Dateo prosegue il consolidamento del fondo dello scavo. A Tricolore sembrano conclusi i lavori di spostamento dei sottoservizi ed iniziata la predisposizione della nuova viabilità e, quindi, del cantiere definitivo.

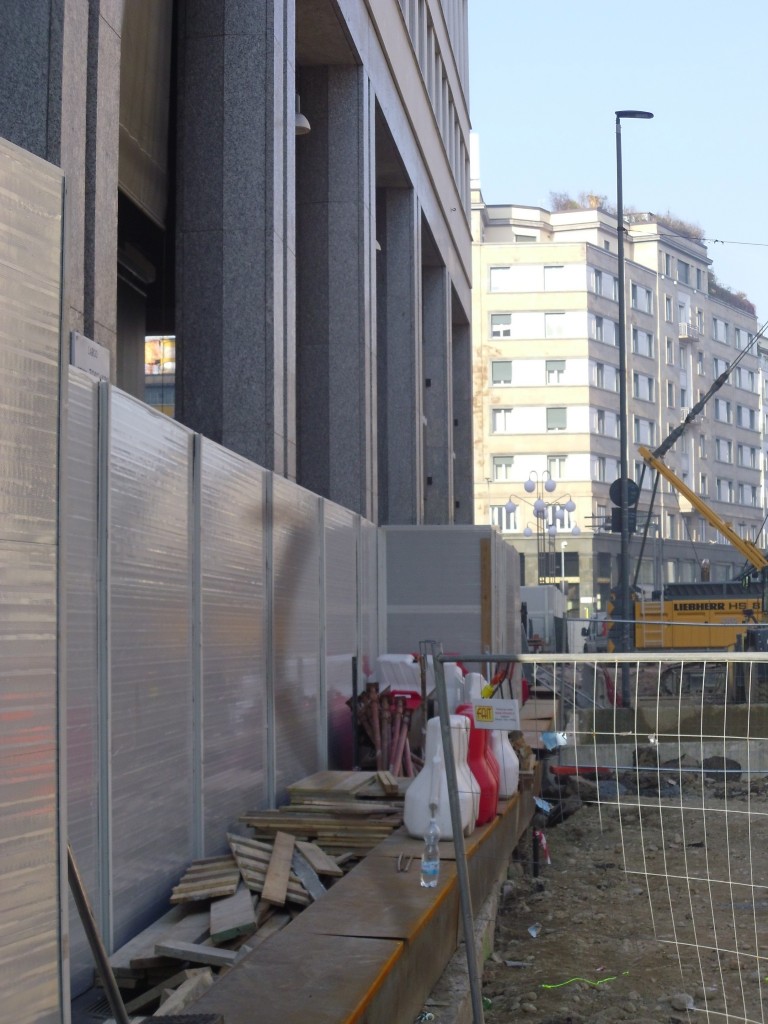

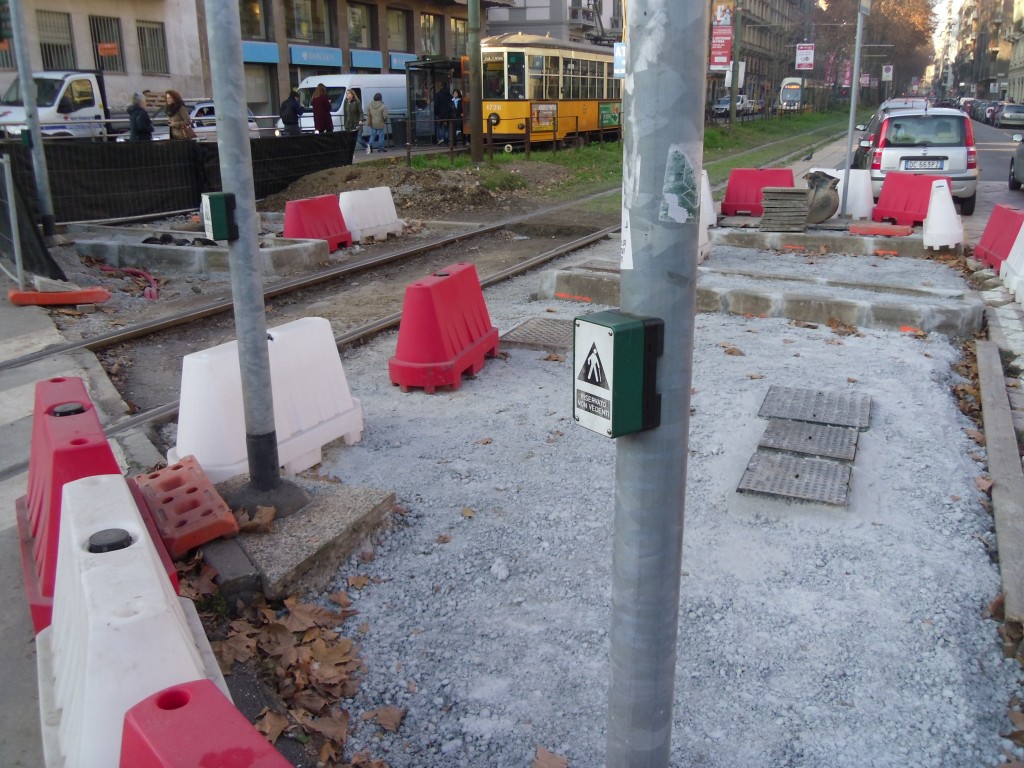

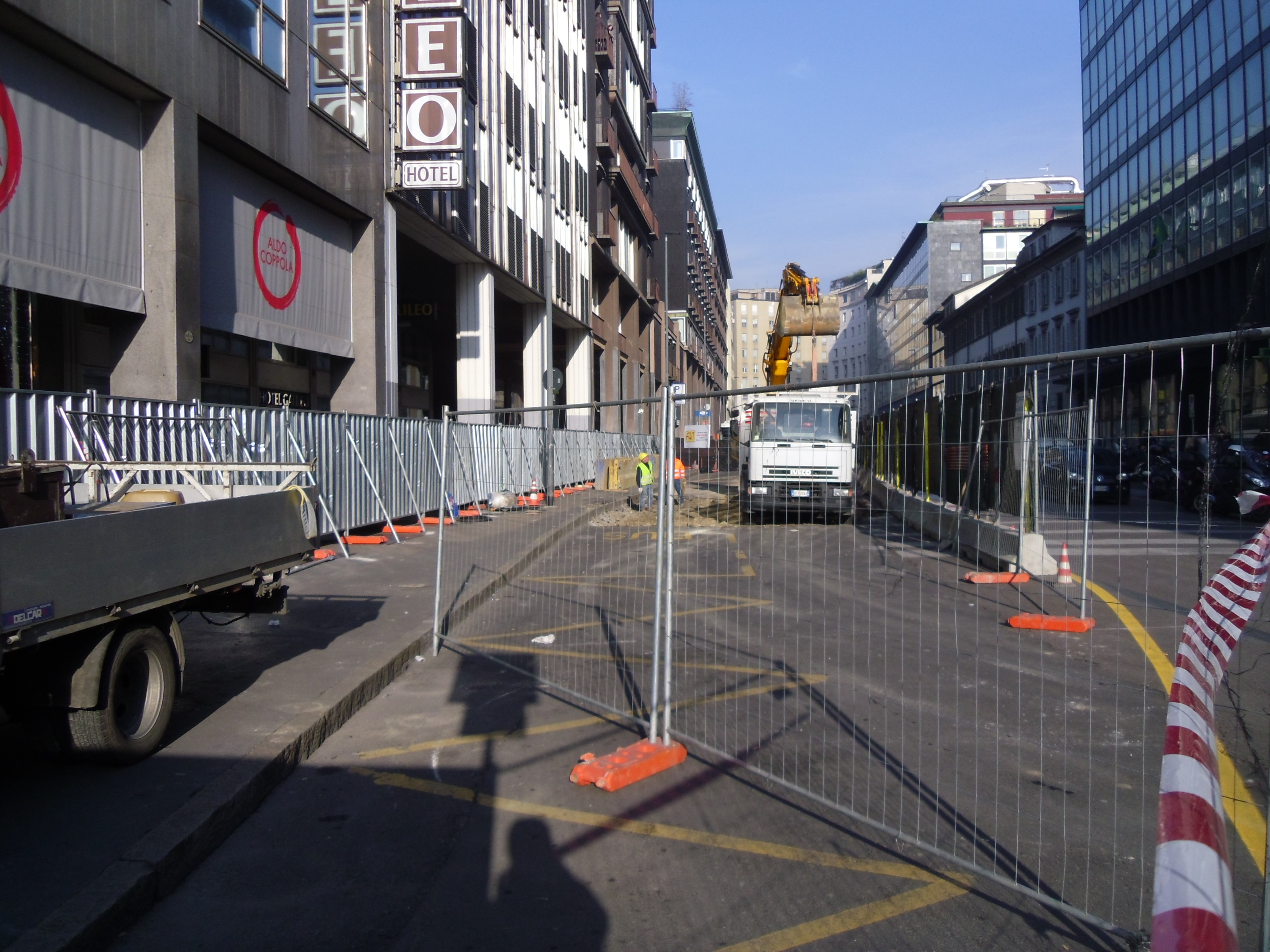

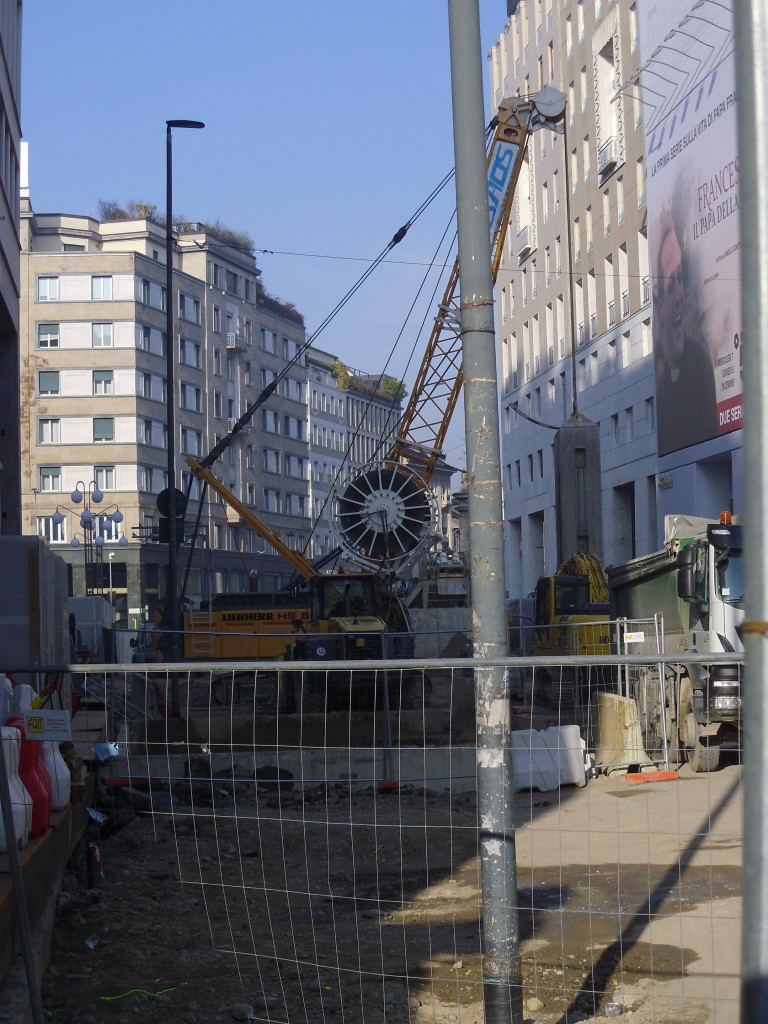

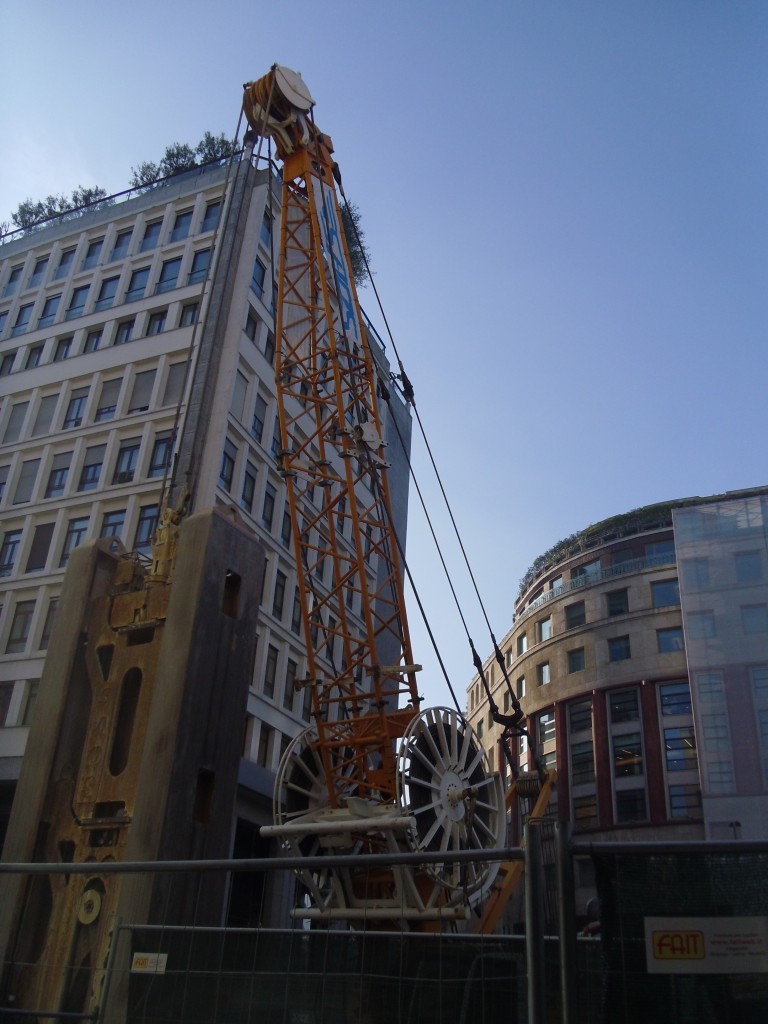

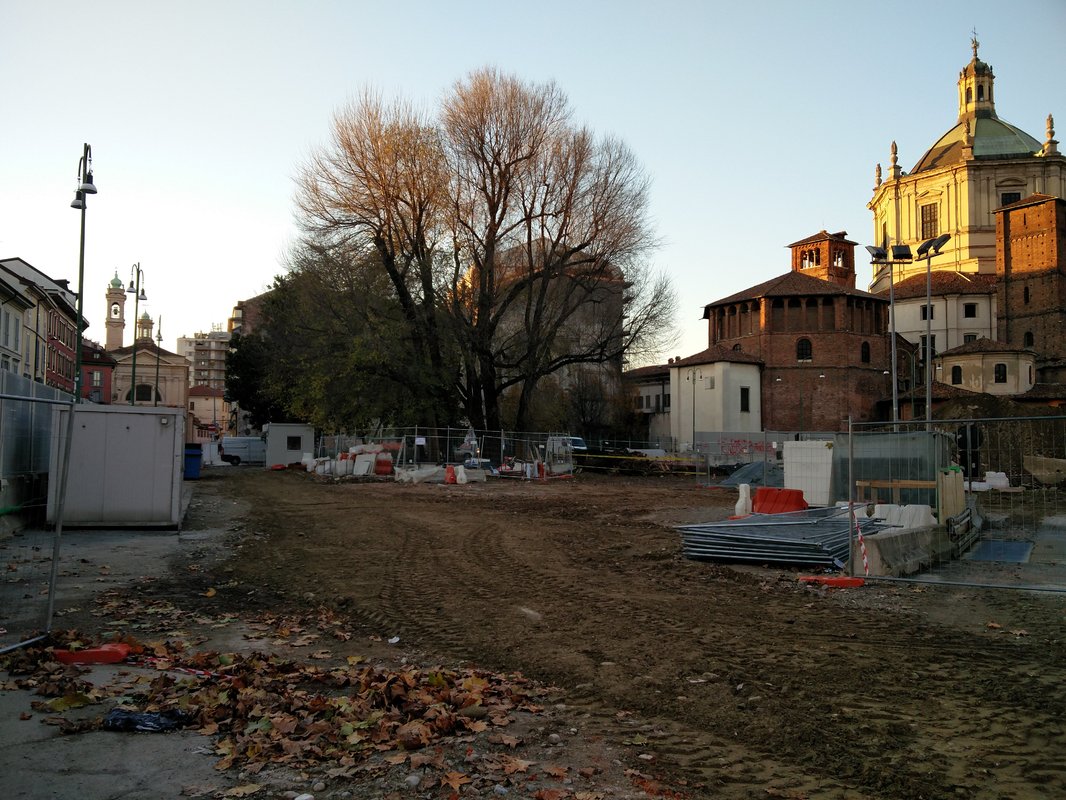

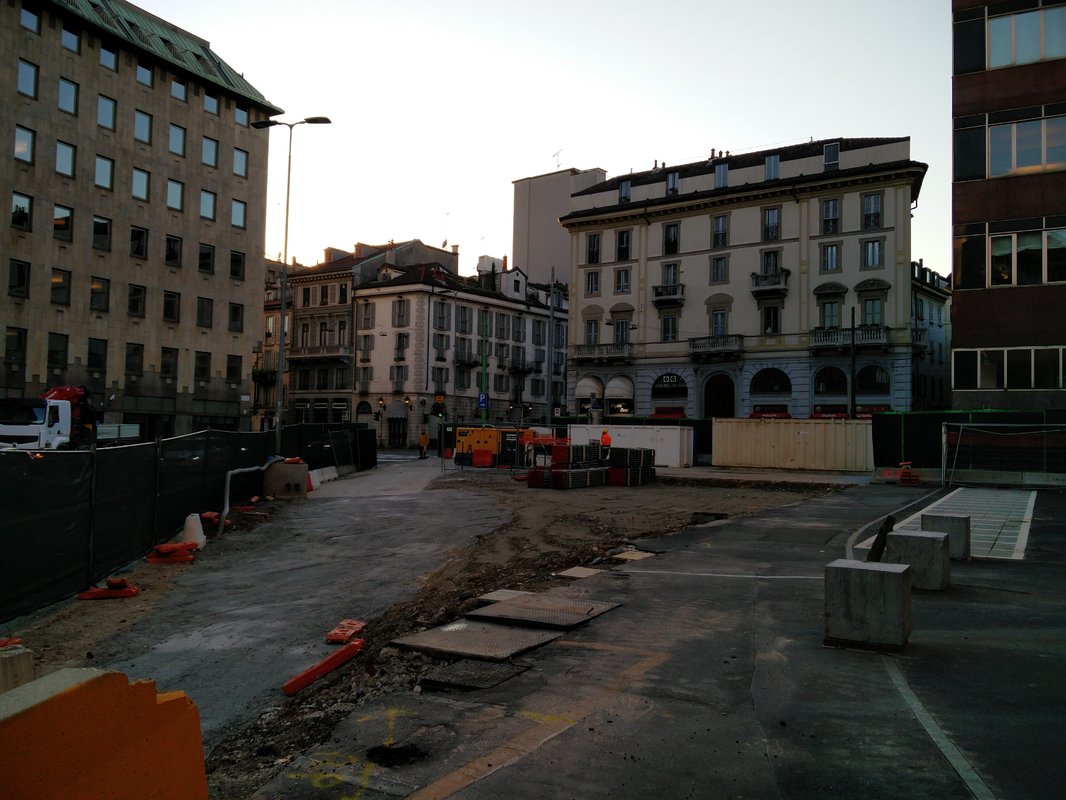

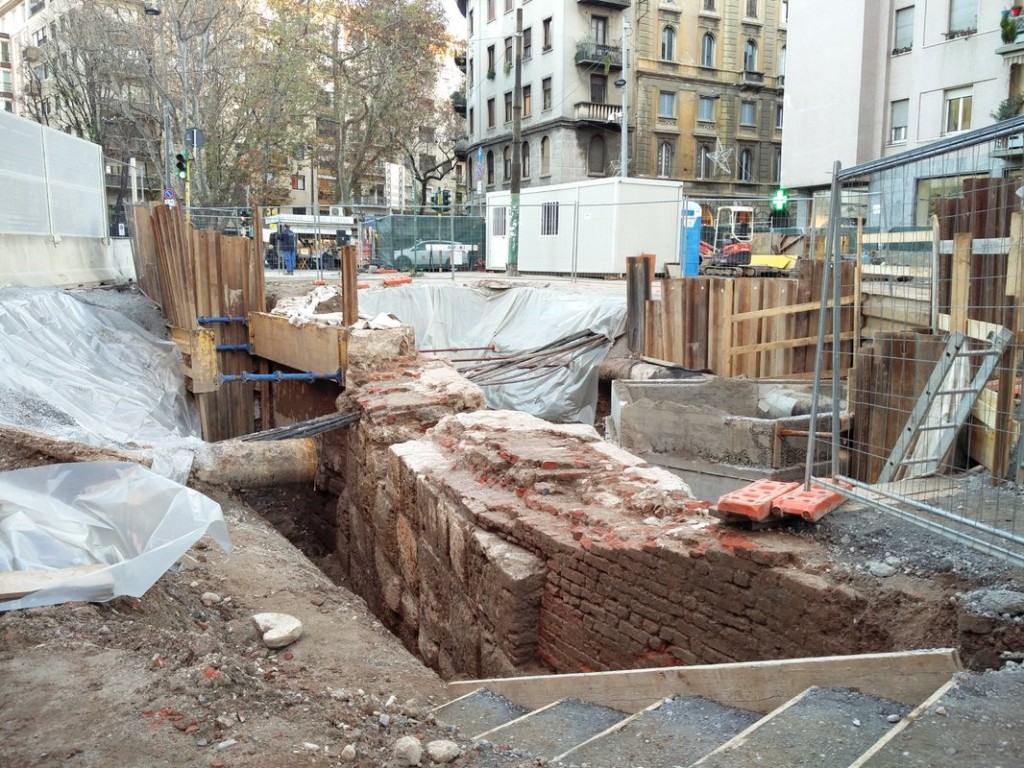

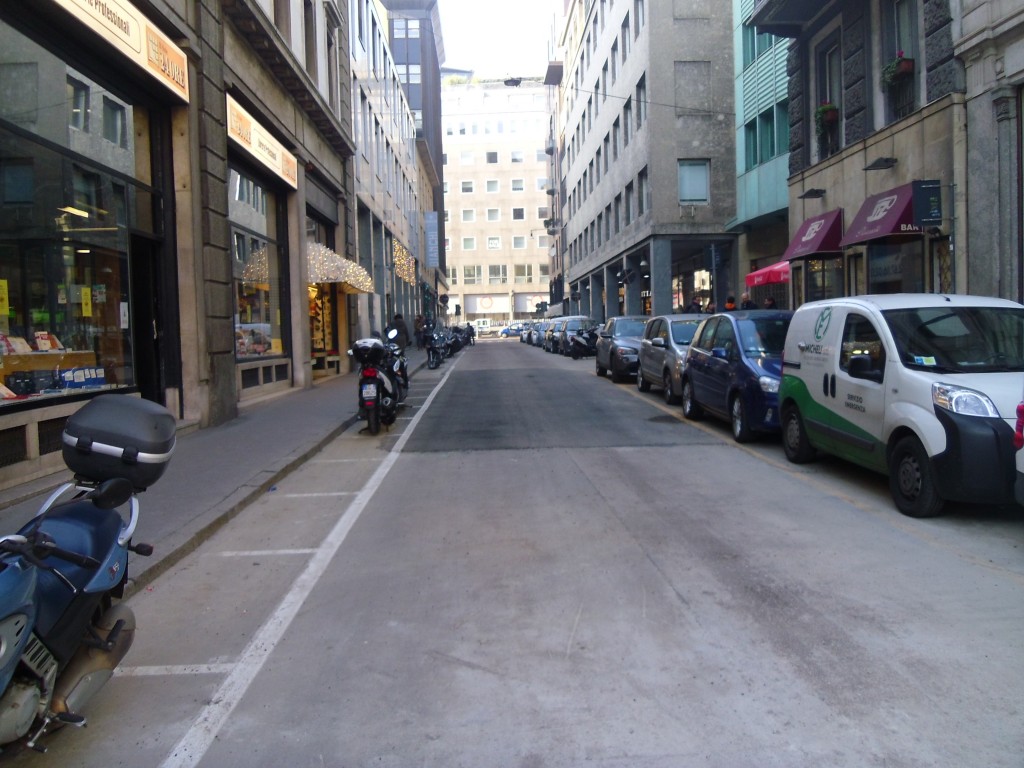

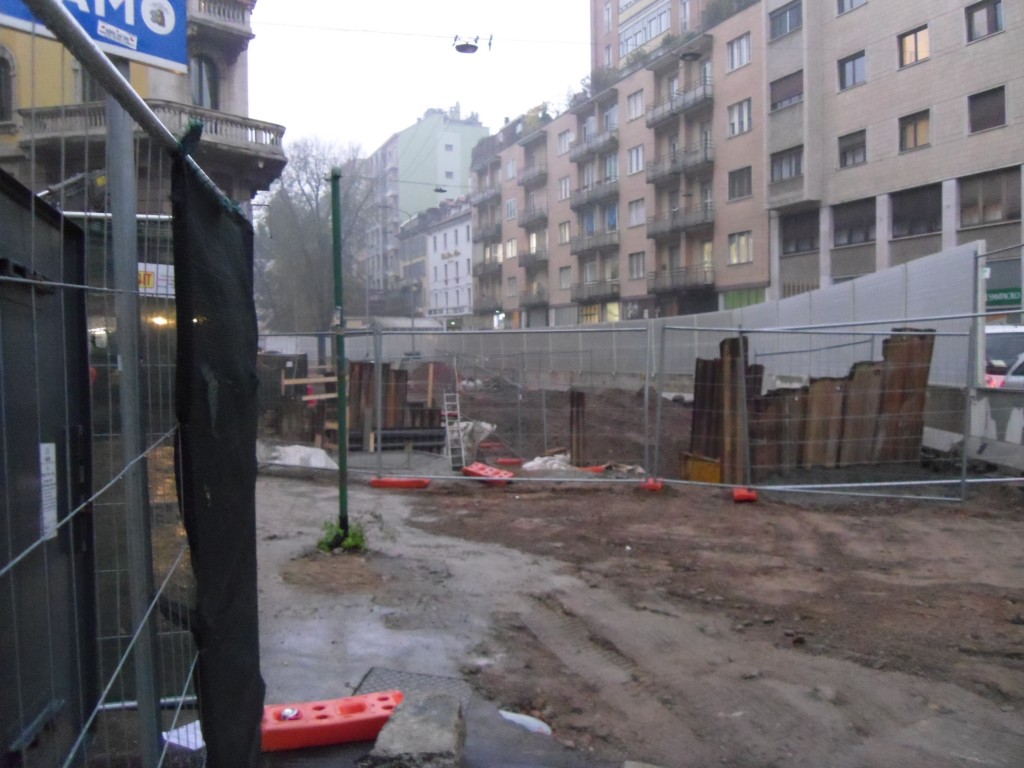

CENTRO: A San Babila proseguono i complessi lavori di spostamento dei sottoservizi e lo smontaggio di una delle scale della Linea 1, mentre è già iniziata la realizzazione della parete nord della stazione. In via Cavallotti, terminata la prima fase di spostamento servizi, è stata ripristinata la viabilità per il periodo natalizio, mentre in corso Europa il cantiere si è spostato di nuovo verso via Cavallotti. Continuano i lavori di rimozione interferenze e sottoservizi e spostamenti della viabilità in alcune stazioni del centro: Santa Sofia, De Amicis, Sant’Ambrogio e a Vetra. Mentre sono ancora fermi i cantieri per la stazione Sforza-Policlinico. Questo ormai è l’unico dei 51 cantieri a non essere ancora operativo; pare che la sovraintendenza si sia dimenticata che il famoso obitorio da abbattere per spostare il cantiere e tutelare la Ca’ Granda, sia anch’esso oggetto di tutela. L’ennesimo imbarazzante colpo di scena dal sapore tutto italico, che sta compromettendo non solo il collegamento M4-M3 ma tutto la stazione.

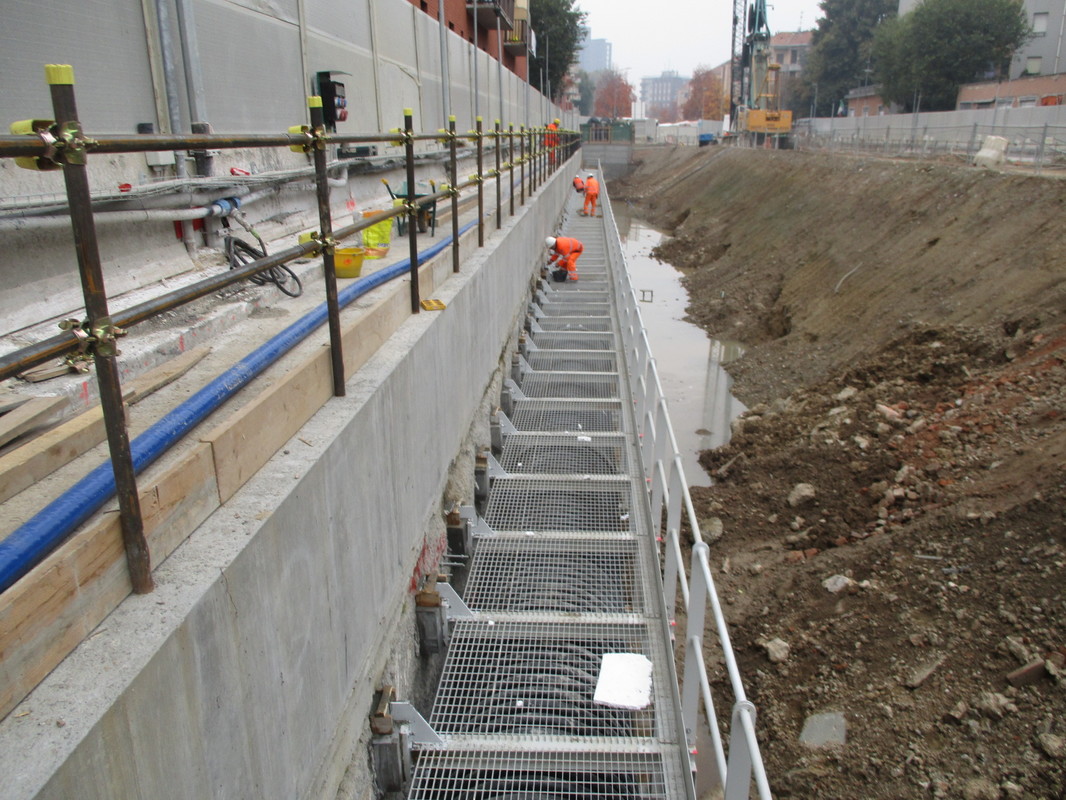

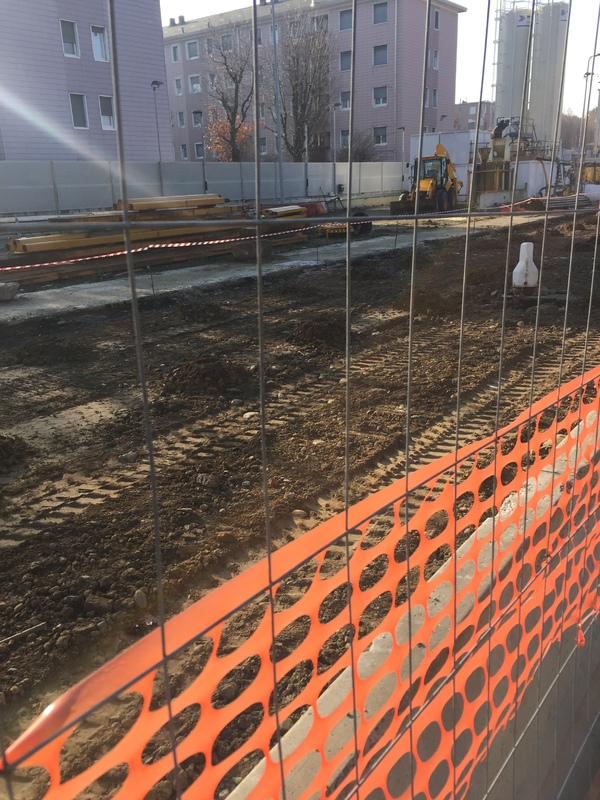

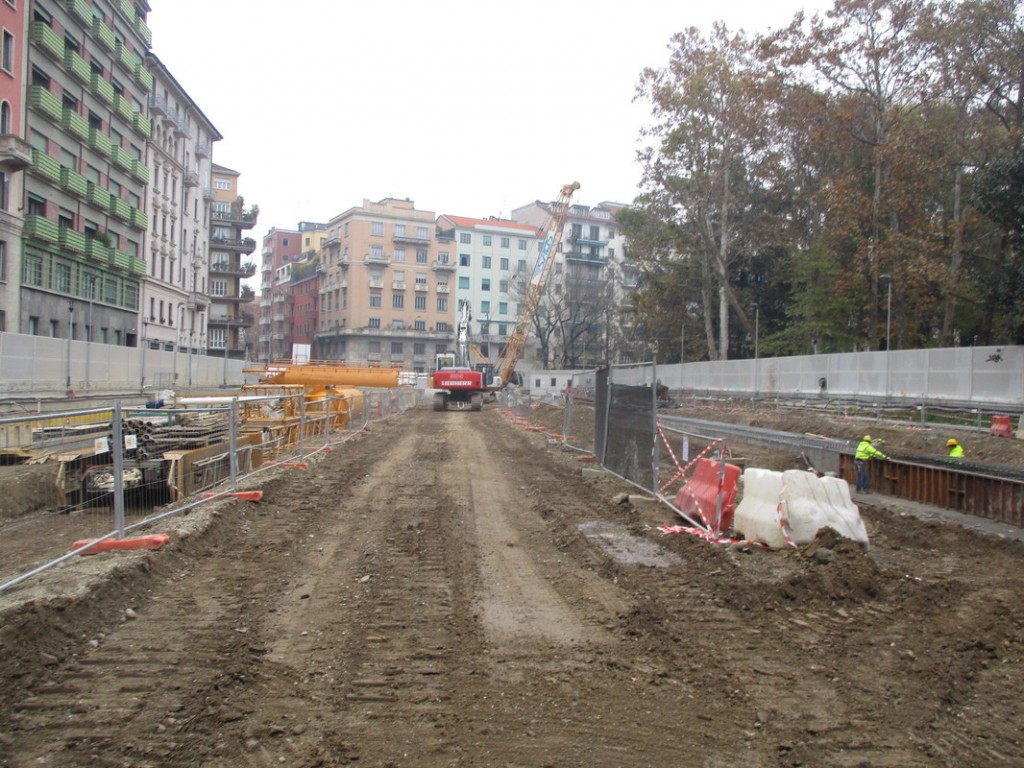

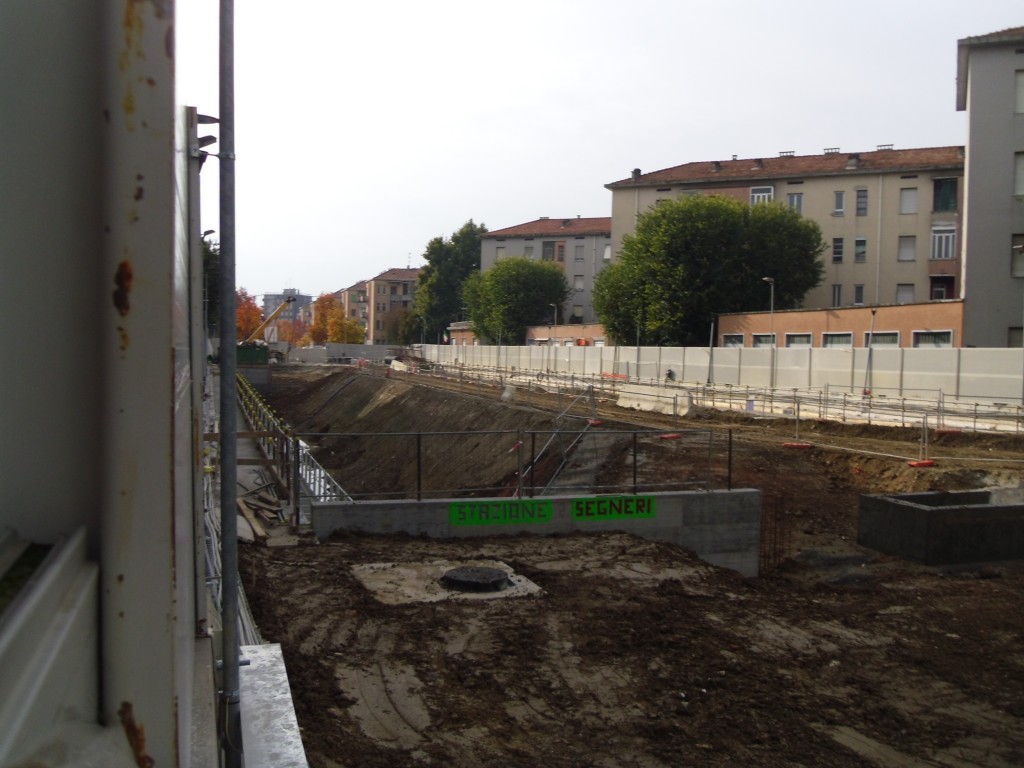

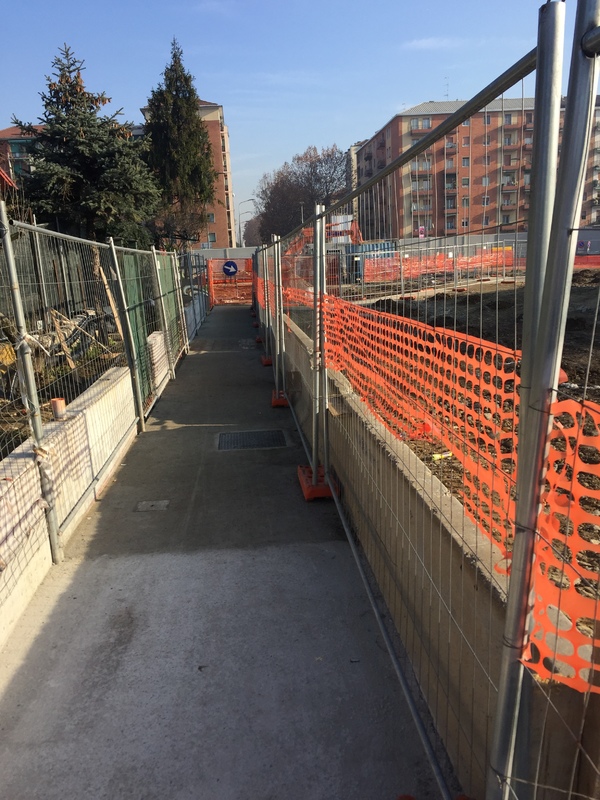

OVEST: Procedono i lavori a Solari dove sono in realizzazione le paretri perimetrali della stazione e a breve dovrebbero iniziare le iniezioni di consolidamento del fondo. A Foppa continuano i lavori di spostamento dei sottoservizi, così come prosegue il complesso spostamento sottoservizi a Washington-Bolivar dove è in formazione la viabilità provvisoria e il cantiere definitivo. Mistero sulla ripresa dei lavori a Tolstoj per lo spostamento dei rimanenti sottoservizi. A Frattini è iniziata la realizzazione delle strutture. A Gelsomini è attualmente in corso l’indagine sulla presenza di ordigni bellici mentre dovrebbe essersi concluso lo spostamento sottervizi. A Segneri è iniziato lo scavo. A San Cristoforo sono in realizzazione le pareti perimetrali e il consolidamento del fondo, mentre nel manufatto di calaggio talpe prosegue la fase di scavo che include anche la rampa di uscita dei treni verso il deposito.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

PER INFO SUI CANTIERI IN CENTRO: CLICCA QUI

PER INFO SUI CANTIERI IN AREA SAN CRISTOFORO E DEPOSITO: CLICCA QUI

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Foto MM:

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?

Foto MM:

Foto MM:

Foto MM:

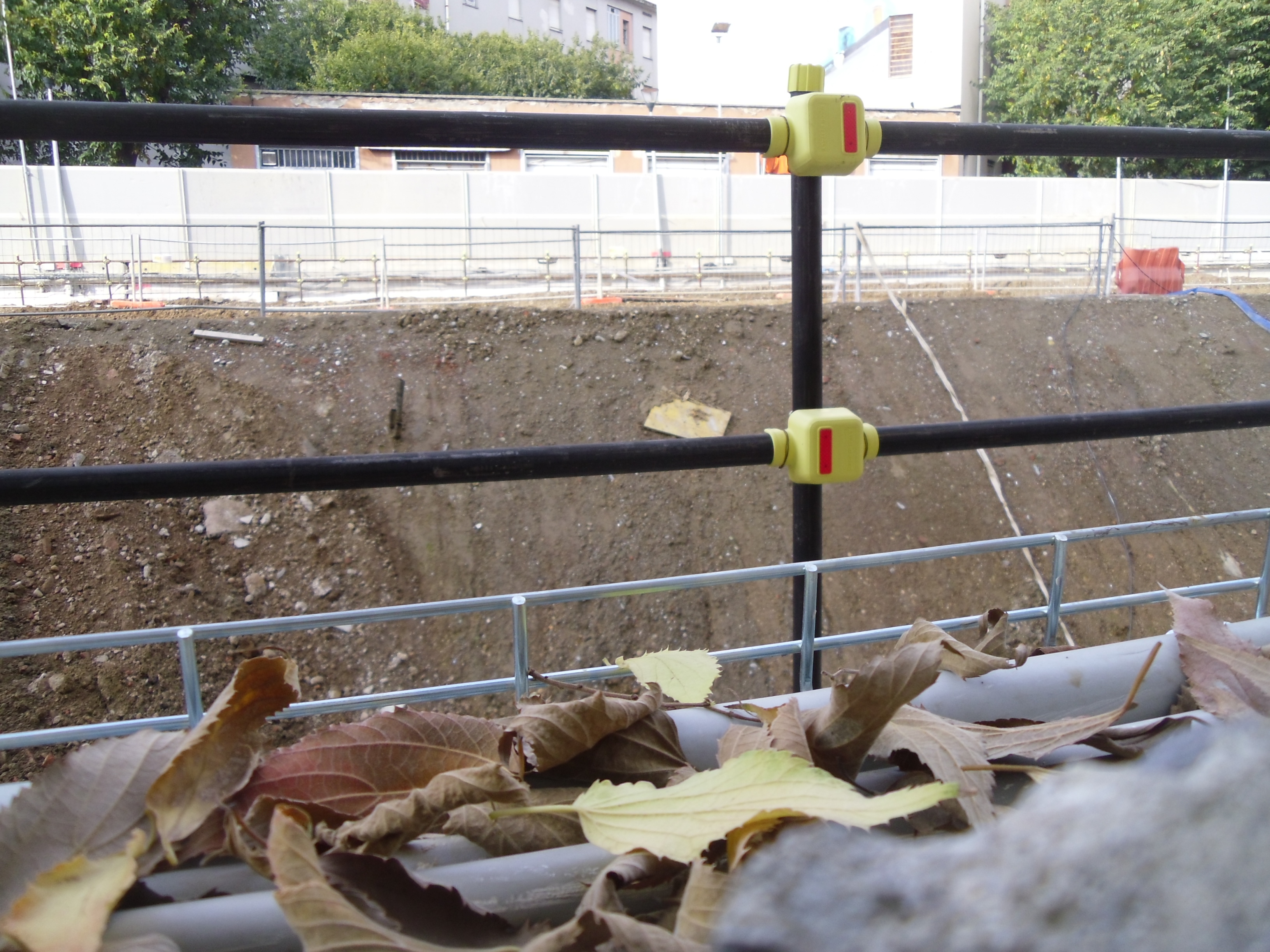

Ecco i punti per il monotiraggio dei palazzi in area di scavo:

Corso Europa:

via Cavallotti:

Manufatto Augusto:

Foto MM:

Foto MM:

Foto MM:

Foto MM:

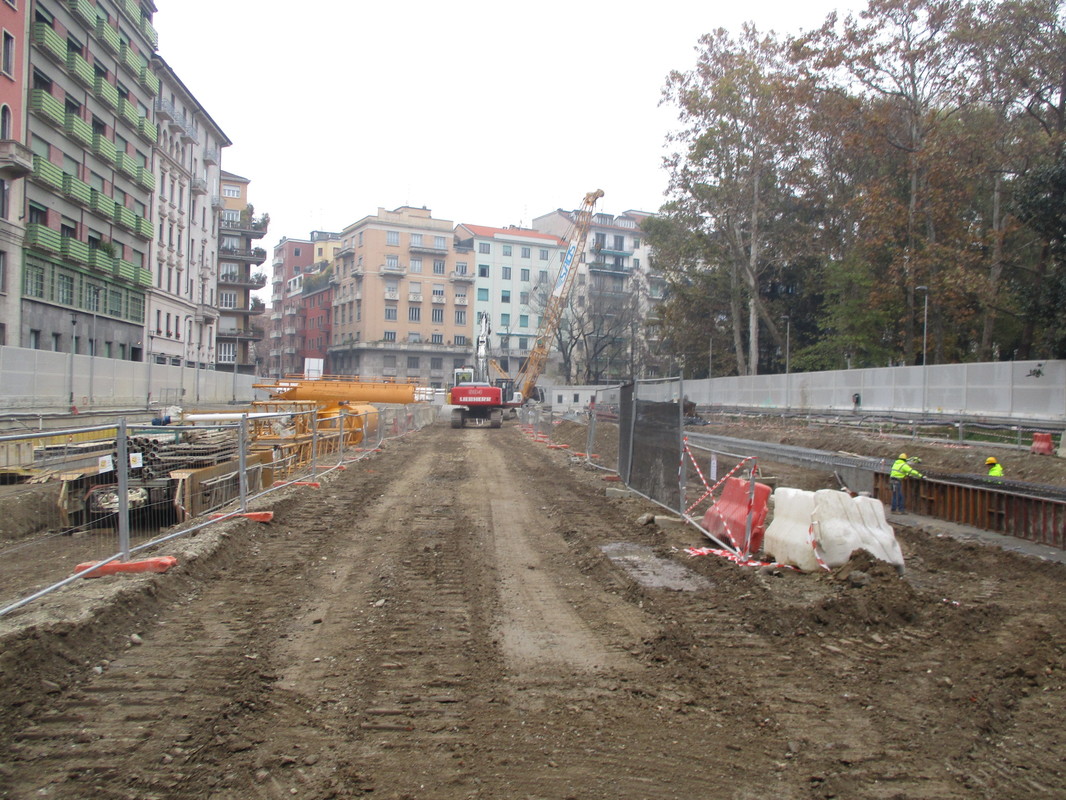

Anche in Solari sono arrivati i punti di controllo per la stabilità degli edifici.

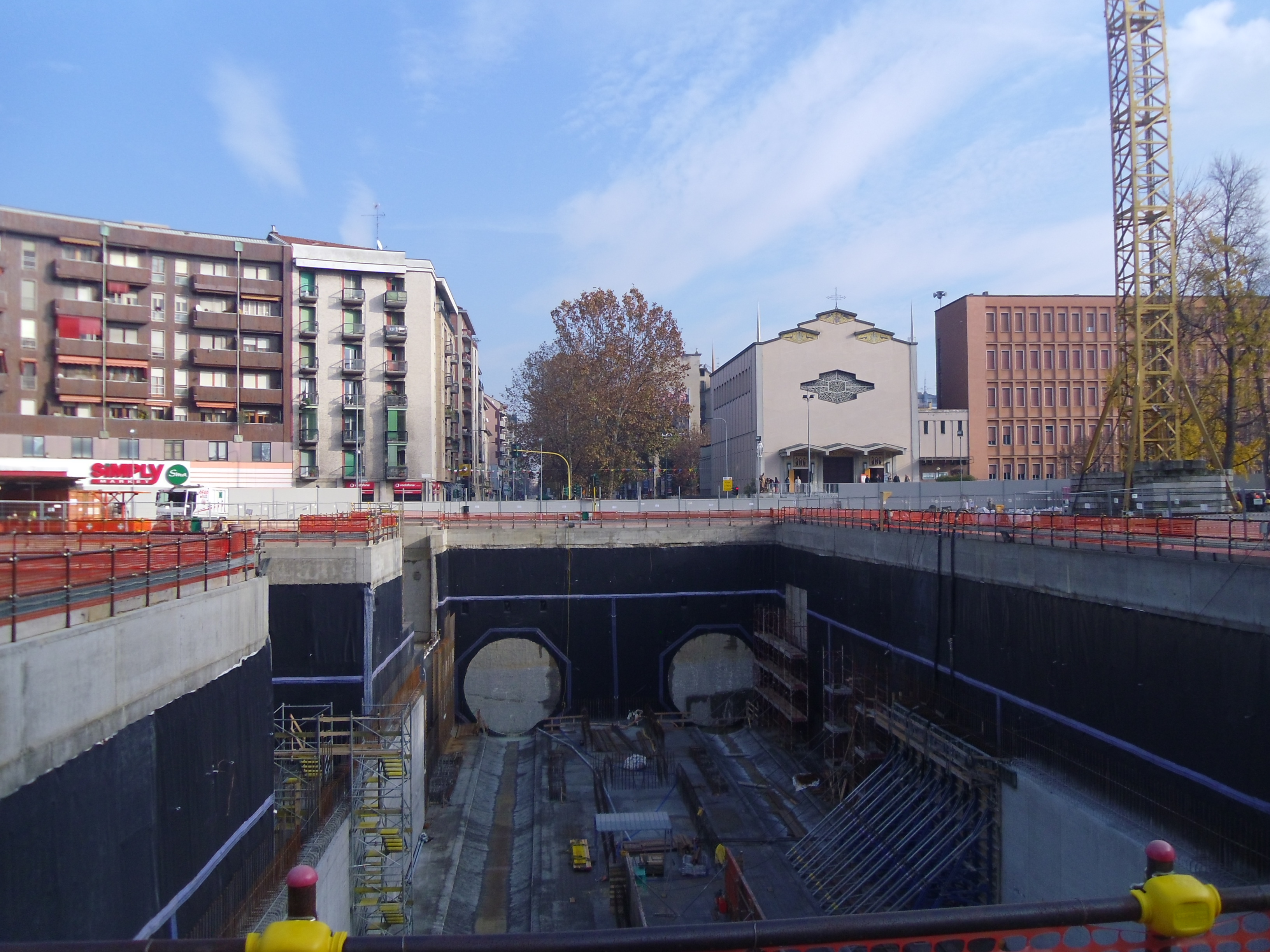

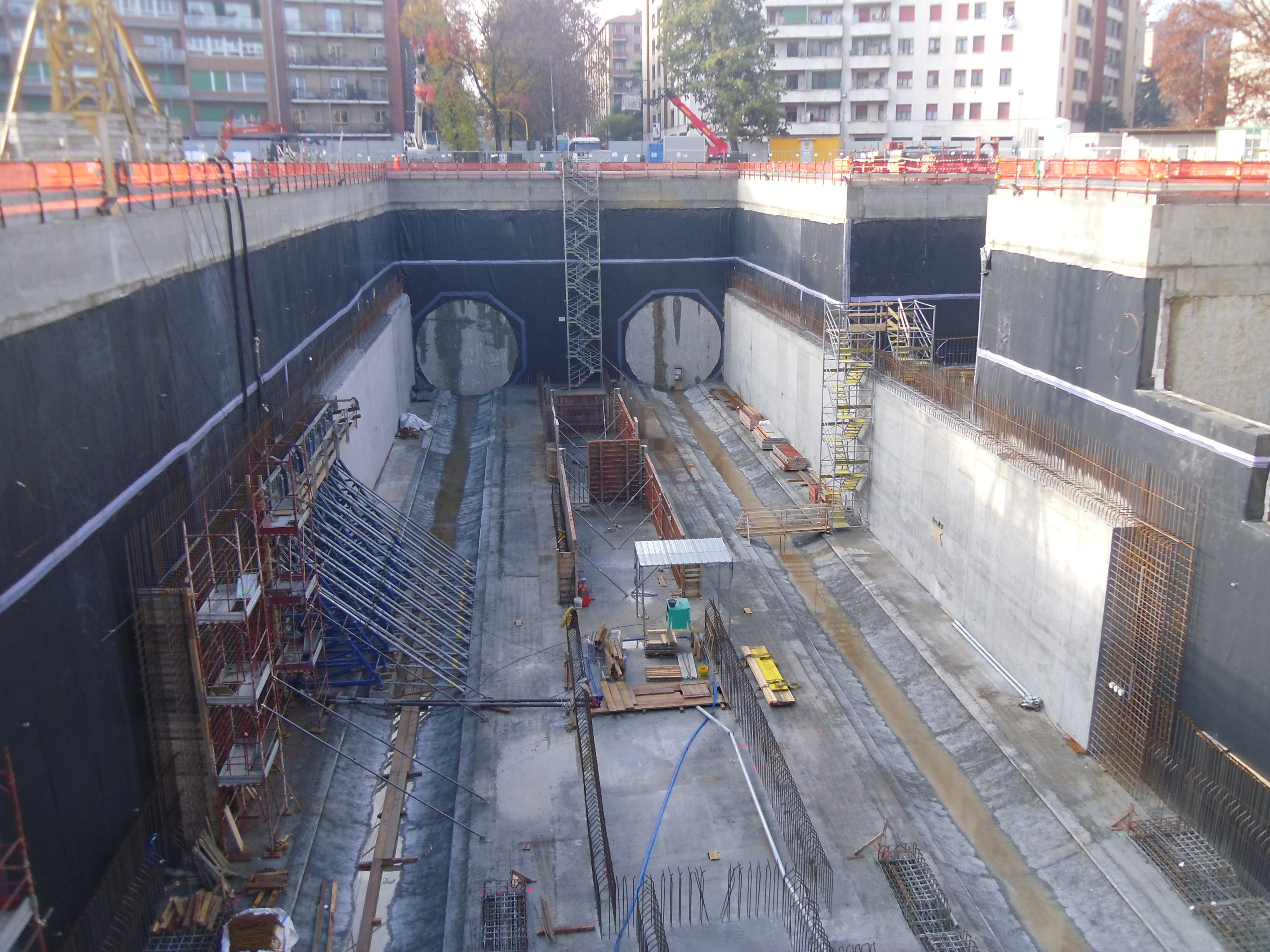

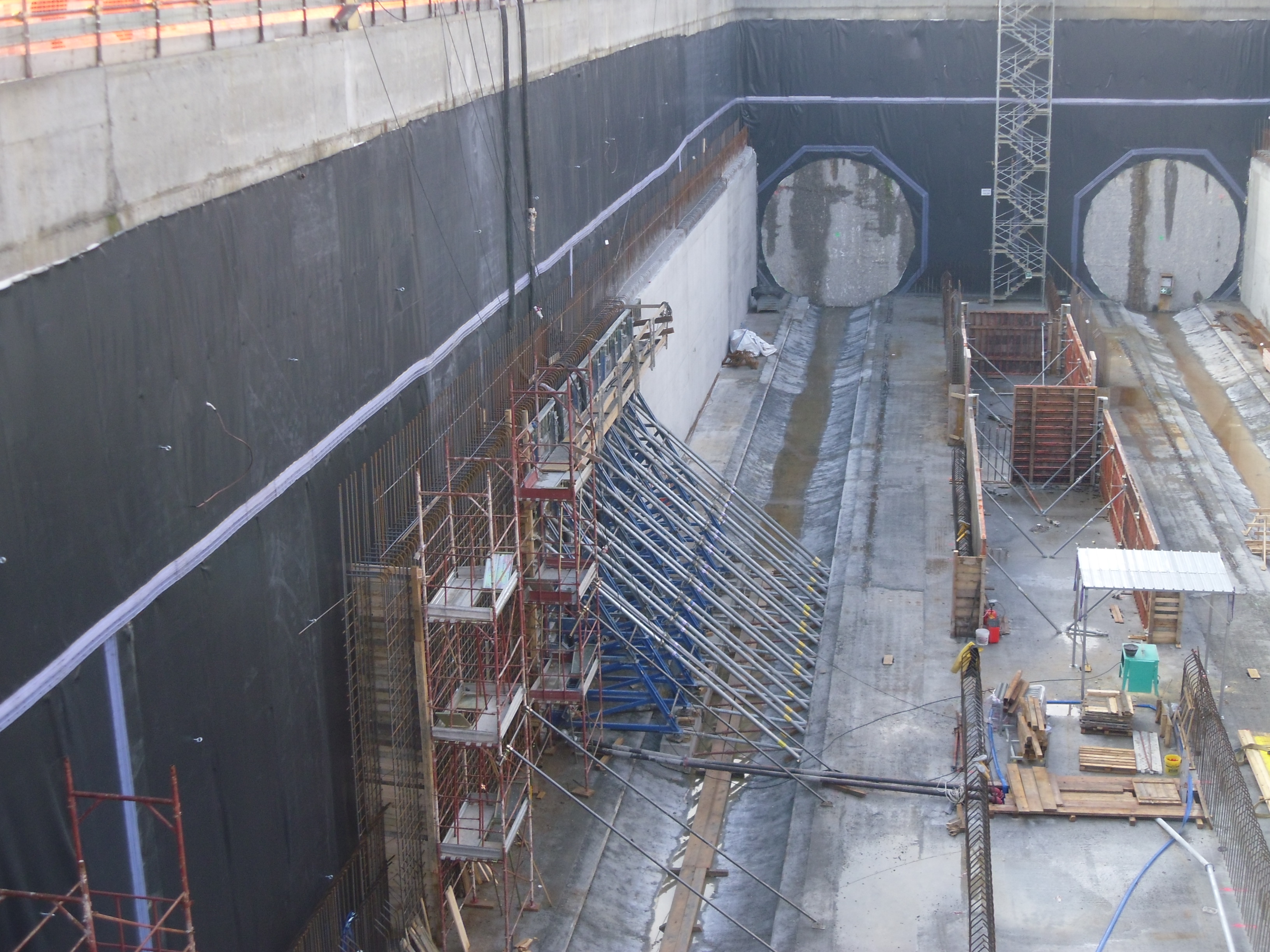

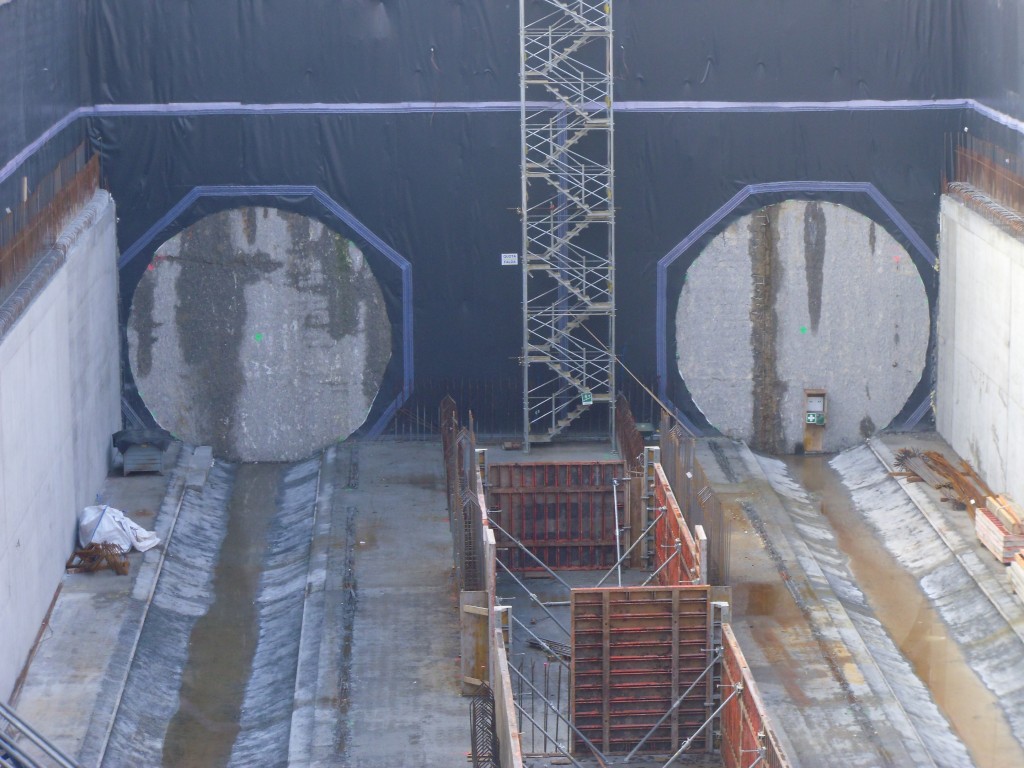

Dettaglio dei due fori da dove entreranno le “talpe”, tutto intorno l’impermeabilizzazione della stazione.

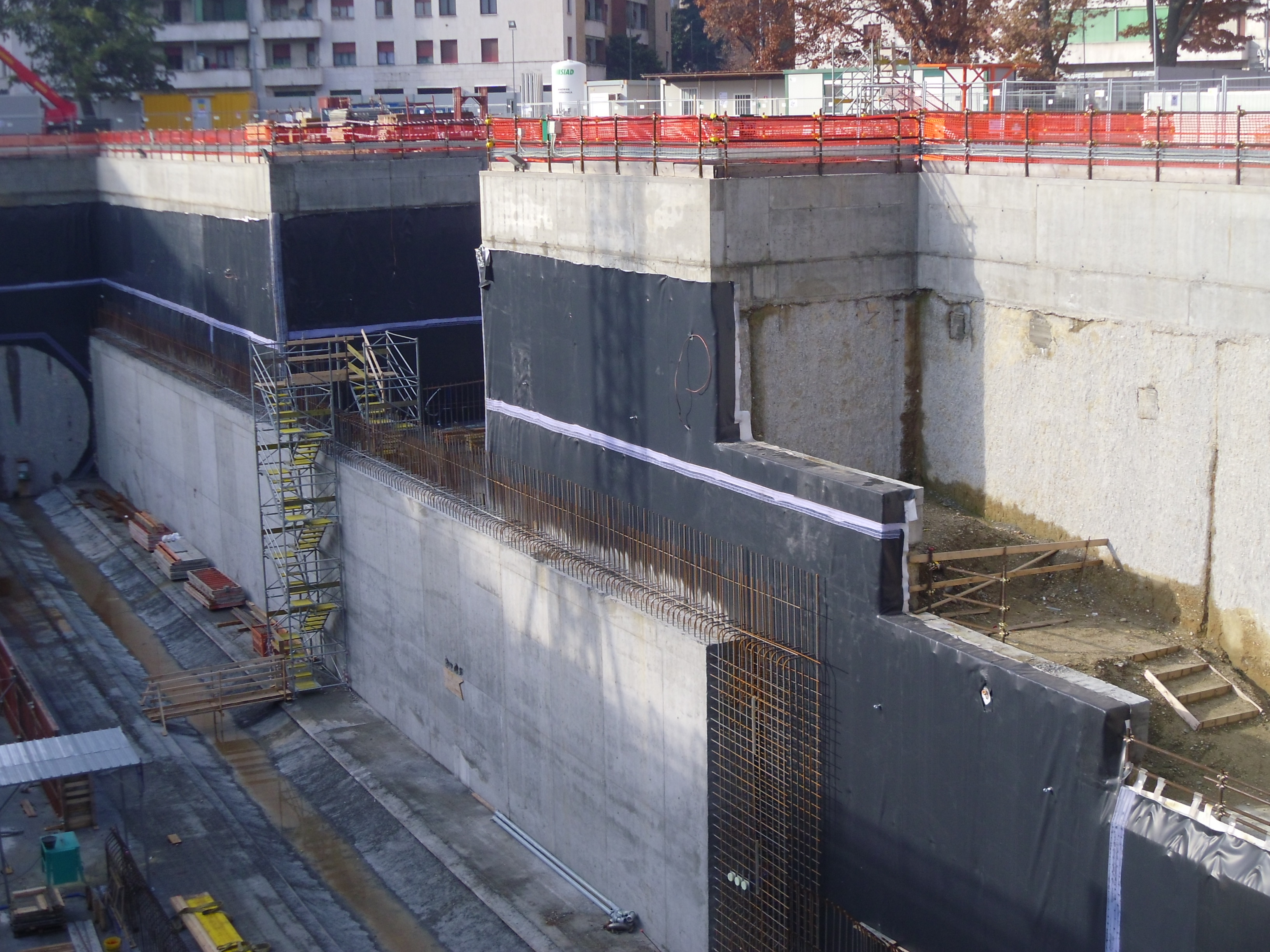

Le pareti definitive in calcestrutto armato vengono realizzare coprendo il sistema di impermeabilizzazione e le pareti realizzate prima dello scavo.

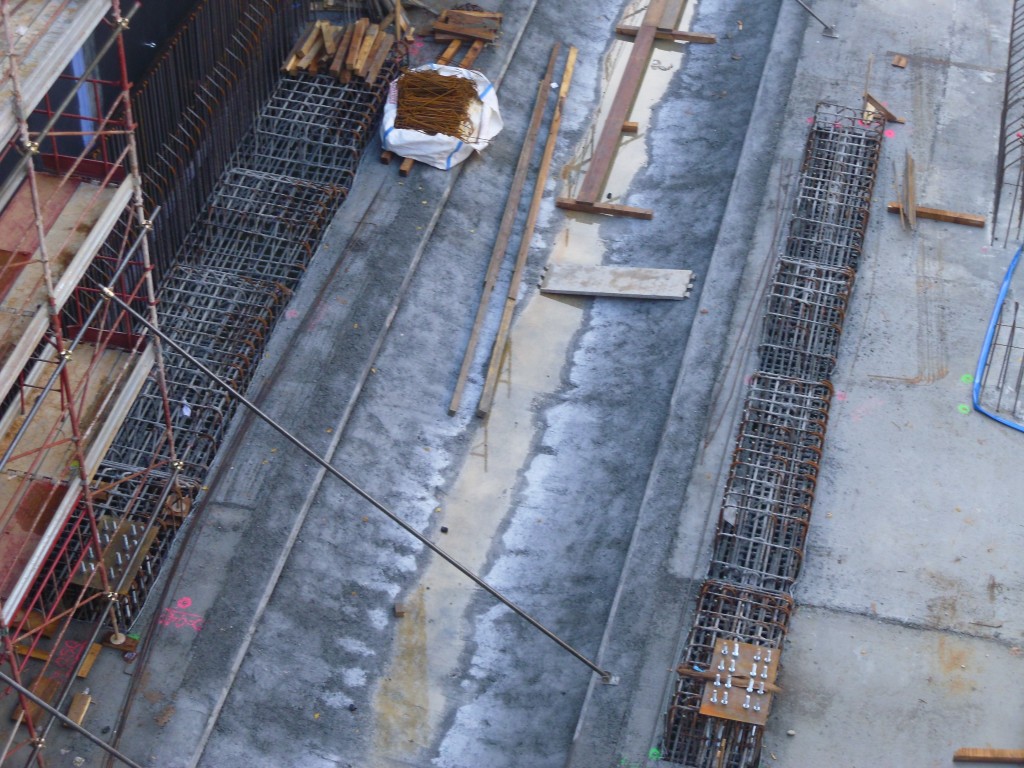

Strutture di appoggio per i portali in acciaio che serviranno ad avviare la spinta delle tue talpe dopo la ripartenza da Frattini.

Foto jacopobianchi:

Foto MM:

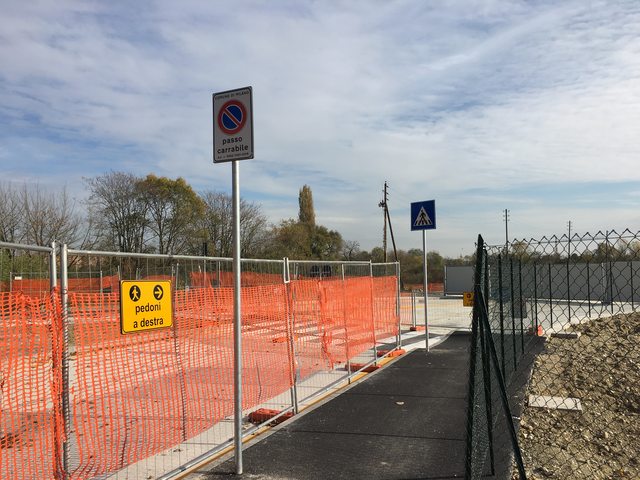

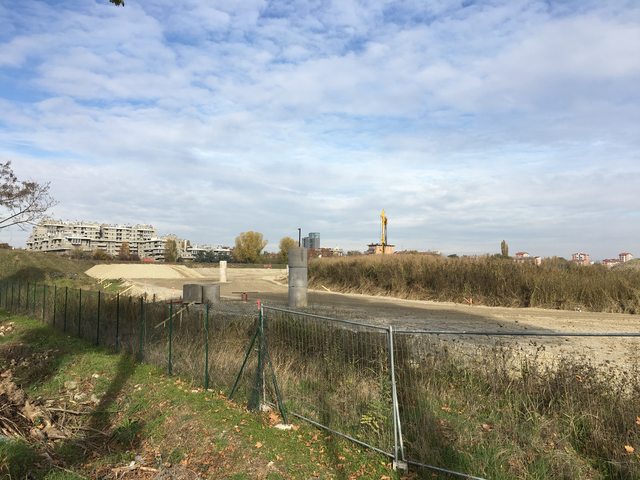

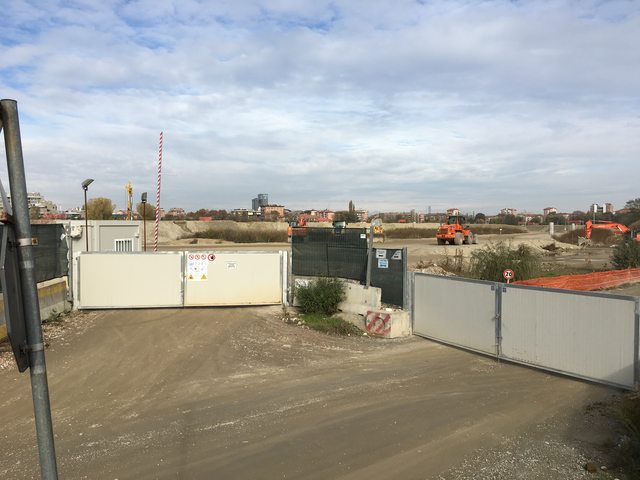

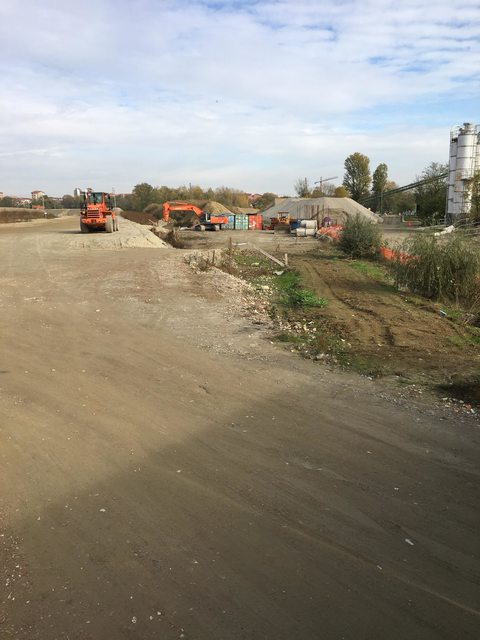

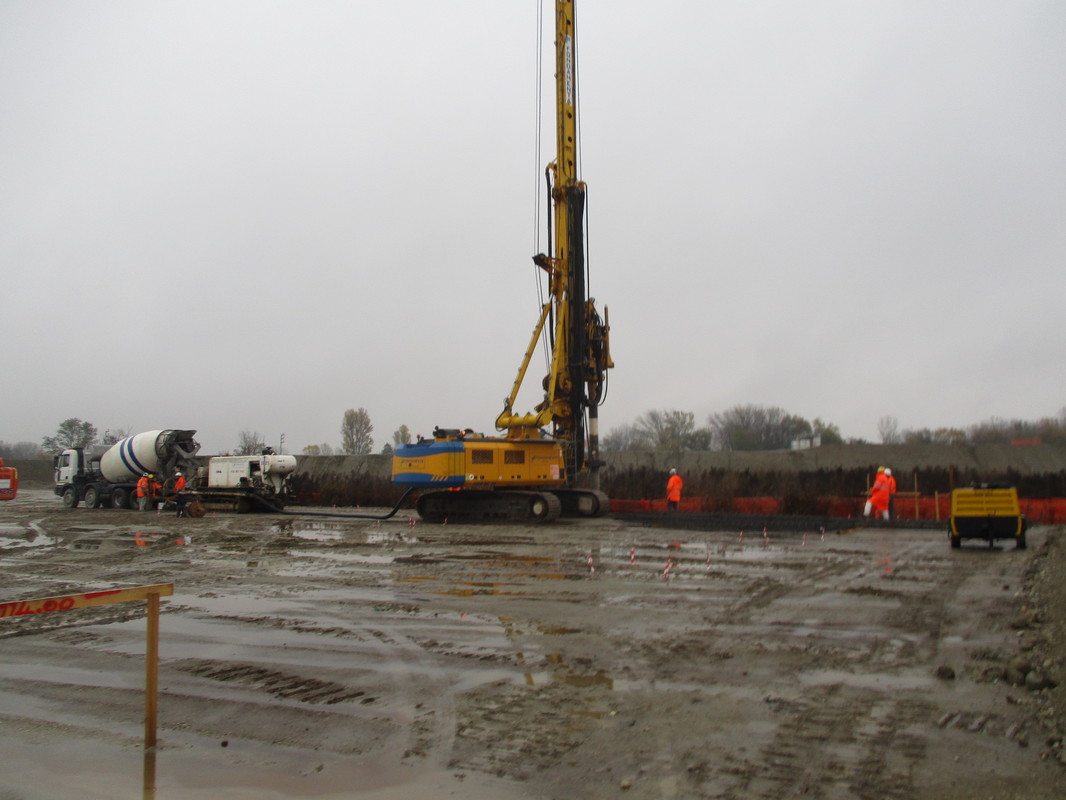

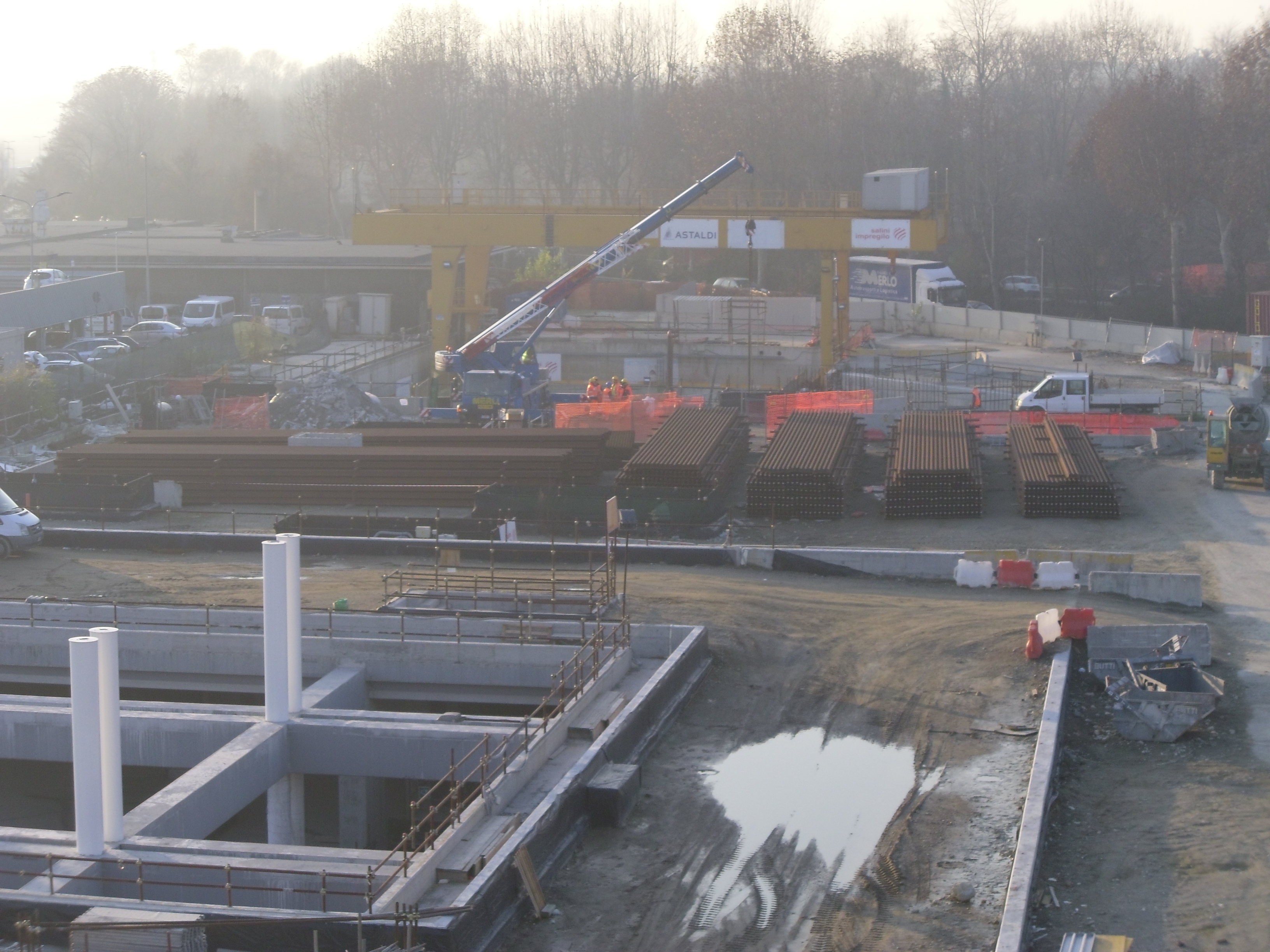

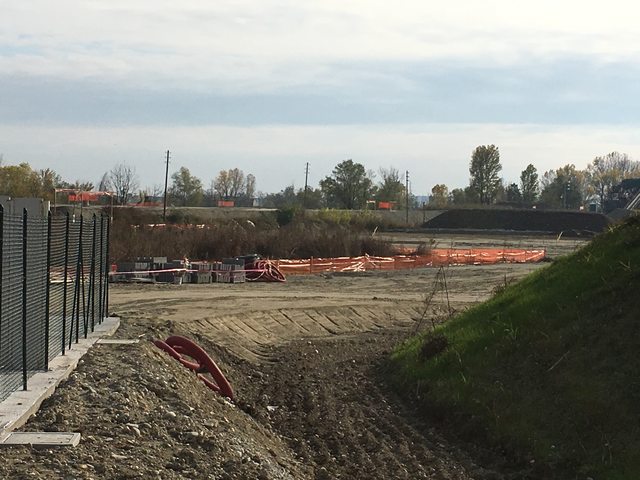

Il deposito

Foto Matteo Deamici:

Foto MM:











© 2016 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.
