Oggi parliamo della Ginza Linea, una delle metropolitane (propriamente dette) dell’enorme rete di trasporti a guida vincolata (treni, tram, metro, monorotaie) dell’area metropolitana di Tokyo, in Giappone. Realizzata a partire dal 1927, è la prima metropolitana costruita in Asia, ovvero quel continente che oggi vede le reti più grandi del pianeta (ricordiamo anche Seoul) e tra queste alcune con ritmi di espansione notevoli, come Pechino e Shanghai, grazie a fondi illimitati, avanzamento tecnologico e condizioni sociali che rendono l’impresa fattibile. Eppure quella di Tokyo fu affiancata da quella di Osaka nel 1933, e poi nulla, in Asia, più fino a Tiblisi (ebbene sì) nel 1966. Solo negli anni ’70 in Giappone vi su l’esplosione del numero delle reti metropolitane per arrivare alla capillare diffusione di oggi, e per vedere una seconda linea Tokyo si dovette aspettare la linea Marunoichi nel 1954. La Ginza Line è stata la 16° metropolitana al mondo (Milano la  27°), il suo nome viene pronunciato con la G dura, quindi “ghinza”.

Sono note le fasi costruttive e la sua conformazione geometrica poiché descritte anche su volumi occidentali, ma poi tutto finisce in un silenzio dovuto all’imponente differenza linguistica che fa sì che ciò che viene scritto in loco su argomenti così di nicchia (nello studio, non nell’uso, con 1 milione di utenti al giorno) non abbia la sufficiente forza per essere tradotto e commercializzato anche in altre lingue. Nel migliore dei casi vengono prodotti libretti che illustrano i magnifici risultati delle aziende di trasporto locali, scritti in lingua locale e in inglese. Ma su storia e, tanto meno, architettura siamo a zero. Oltretutto in questo caso è perfino azzardato parlare di architettura; i Giapponesi hanno un concetto di funzionalità nei trasporti ancora più estremista di quello milanese. Le loro stazioni dei treni Shinkansen sono, sostanzialmente, delle tettoie in metallo atte a coprire solo le banchine, rigorosamente composte dai soli elementi utili (lamiera e struttura), verniciate in bianco; gli spettacolari edifici del rinascimento ferroviario europeo, da Lione di Calatrava, ad Afragola di Hadid, non sono che visione oniriche da cancellare al mattino, per il pianificatore nipponico. Si, lo so, fa eccezione la folle e post-moderna stazione di Kyoto, ma riguarda il solo edificio servizi, il resto è nel consueto stile minimal. Quindi guardando l’allestimento della metropolitana di Tokyo, salve qualche minima trovata, davvero estemporanea, l’idea è che una volta costruita la possente struttura (deve resistere a potenti terremoti locali), non si sia fatto altro che coprire il tutto con pannelli (Milano docet), pavimenti in gres, controsoffitti stile ufficio e via al servizio.

Un libretto di presentazione della Linea Ginza

Un biglietto della linea Ginza

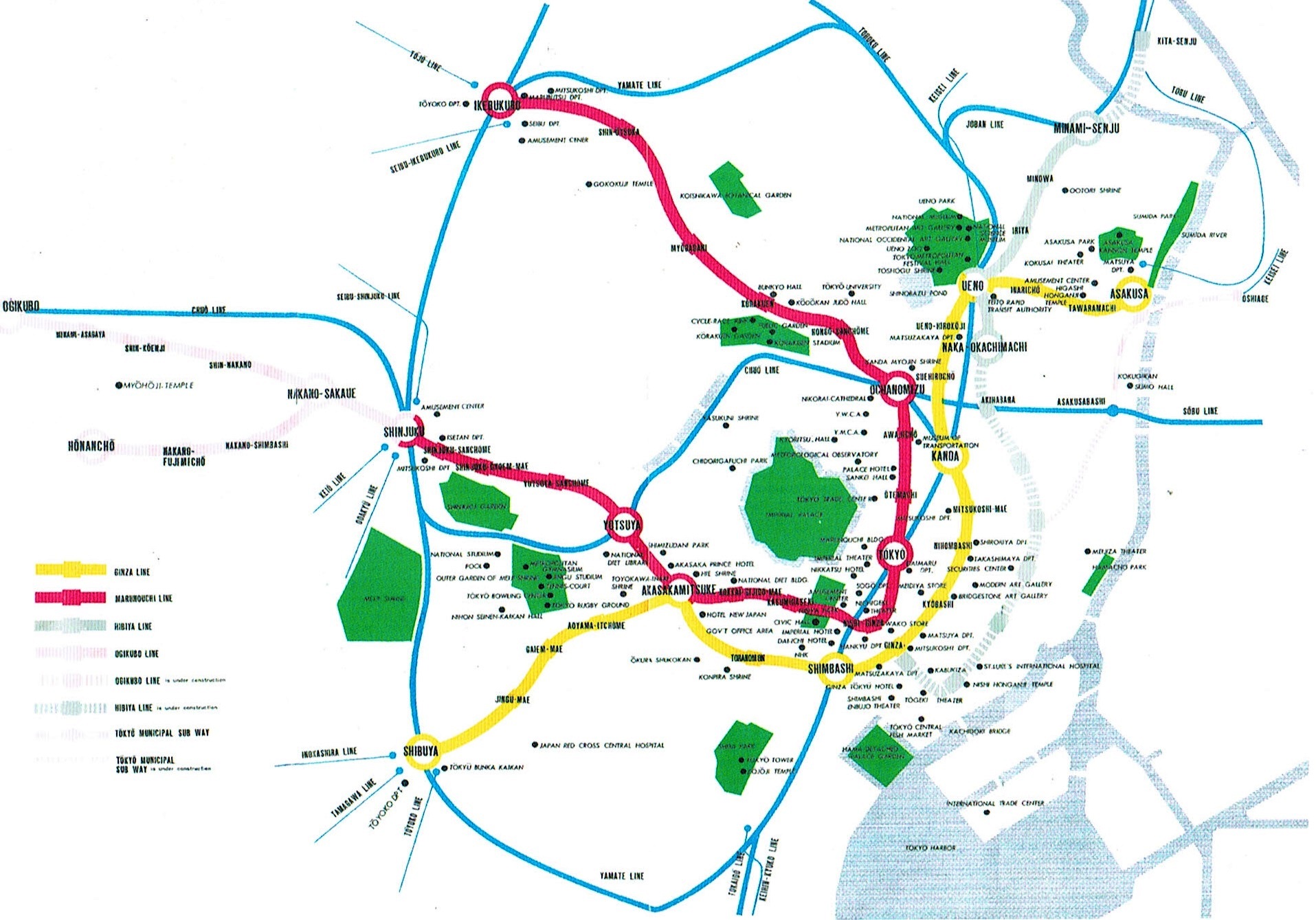

Tracciato con le linee Ginza (giallo) e Marunouchi (fucsia), e le linee ferroviarie in azzurro, nel 1958.

Nel dettaglio, strutturalmente la metropolitana Ginza di Tokyo è ispirata a quella di Berlino, nella gran parte dei casi i mezzanini sono assenti e le stazioni si trovano direttamente sotto il piano strada, le banchine sono sia ad isola che laterali con alcuni marciapiedi in curva quando l’andamento della linea lo richiede. Ma, soprattutto, è il sistema costruttivo ad essere mutuato da quello tedesco, ovvero una cassa rettangolare sostenuta nella mezzaria da possenti travi in acciaio o calcestruzzo armato, anche in questo caso tutti i nodi sono rinforzati con connessioni oblique in modo da formare gli spazi ottagonali in qui corrono i treni o sono posizionati treno e relativa banchina. Il sistema di realizzazione è il medesimo di quello berlinese, quindi rinforzo del terreno con travi o tubi infissi nel terreno, scavo e copertura provvisoria in legno, realizzazione del tunnel, e realizzazione della copertura definitiva e del rinterro. Una via intermedia tra le origini e il metodo Milano, iscrivibile nella tipologia “cut and cover”.

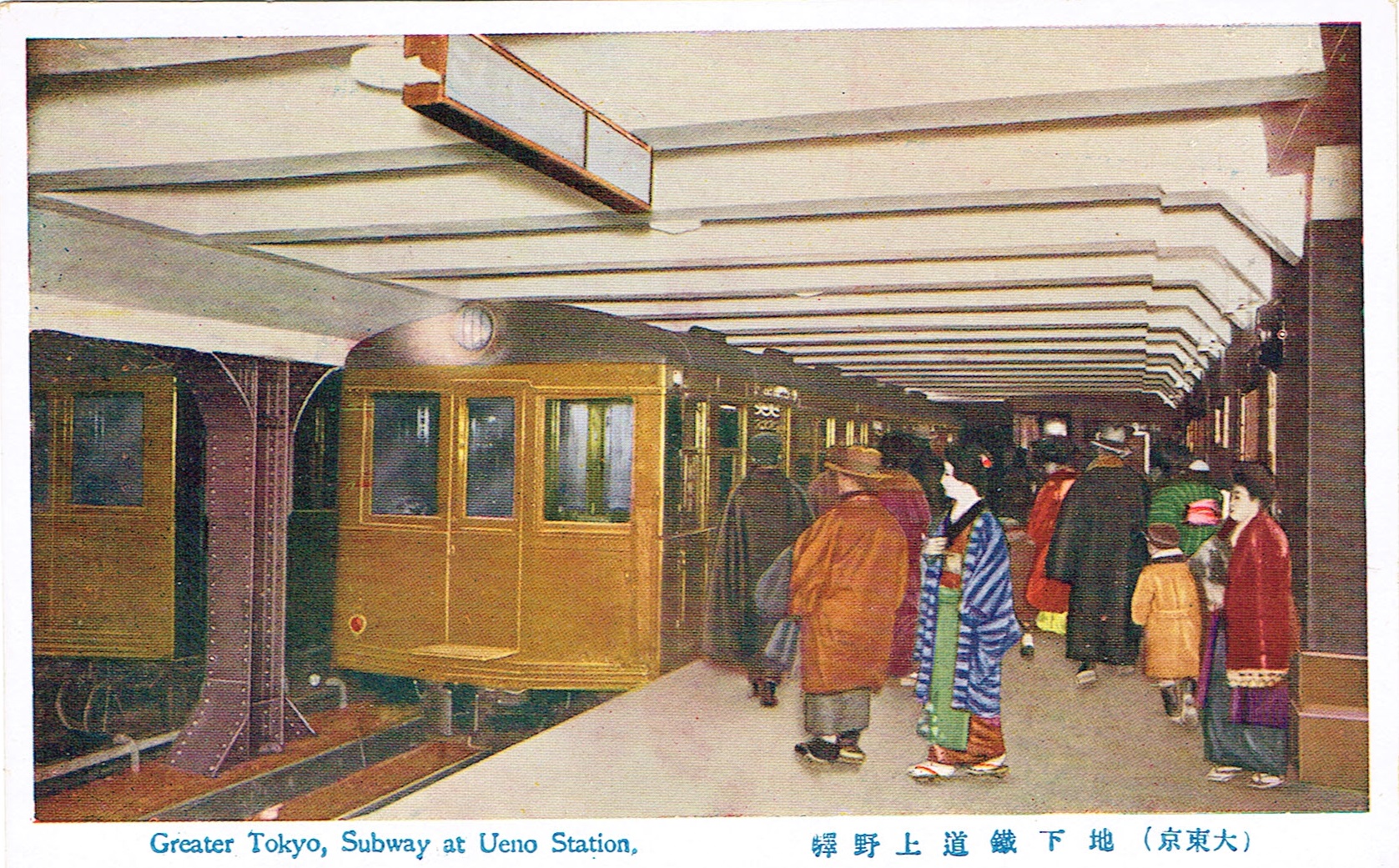

In questa cartolina degli anni ’30 si nota la semplice conformazione originale delle stazioni, in cui il sistema costruttivo è il protagonista (oltre alle donne in Kimono). Ai lati e sul soffitto il telaio composto da colonne e travi in calcestruzzo armato, al centro le possenti colonne in acciaio rivettato. Qualche tentativo di arredo nelle modanature delle travi e alle basi delle colonne laterali.

La medesima struttura all’inizio degli anni 2000.

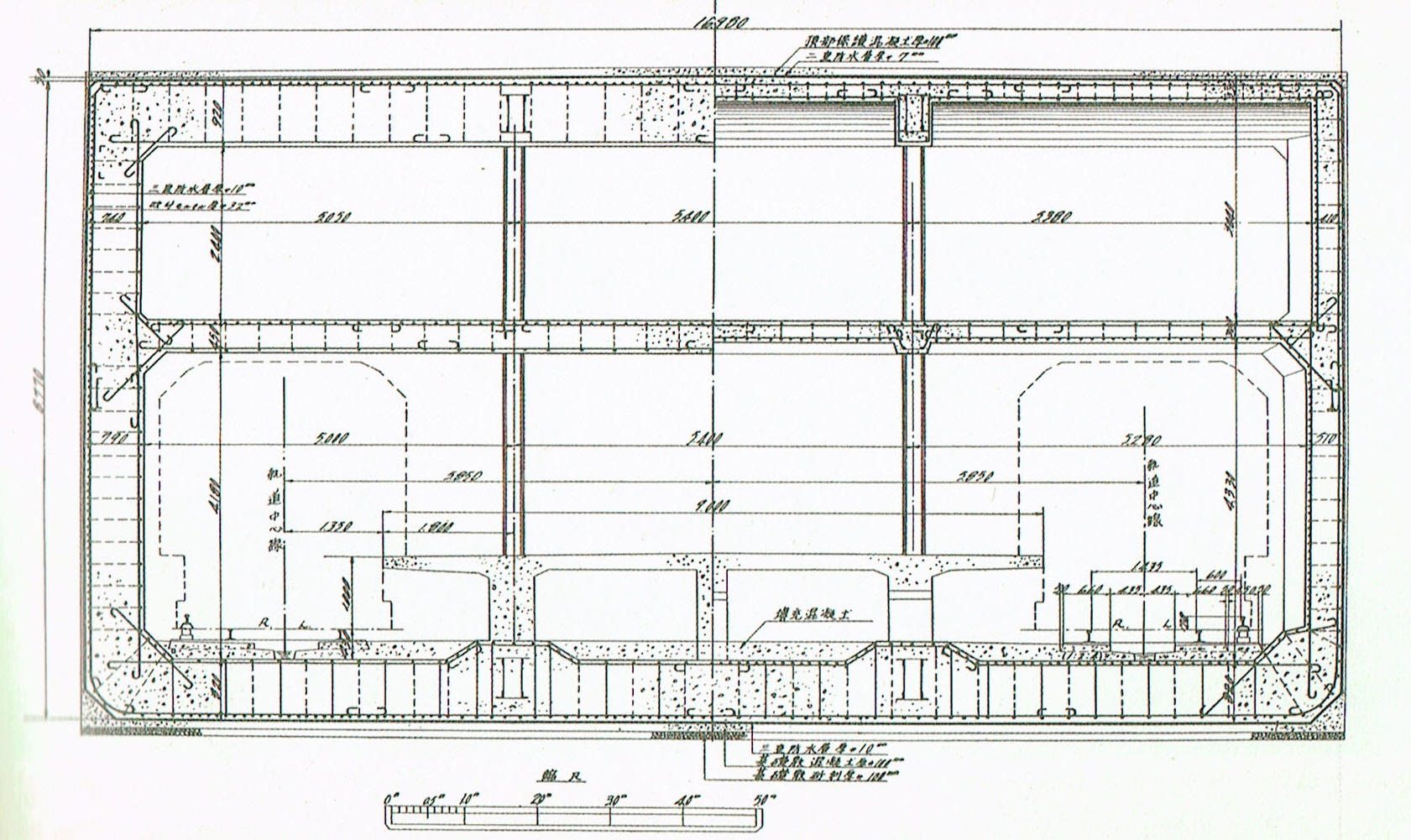

Raro disegno tecnico della Linea Ginza dove si può vedere la sezione del tunnel con la parti in calcestruzzo e quelle in acciaio, che però sembrano più sottili; forse un progetto preliminare.

Spaccato assonometrico della stazione Mitsukoshimae. Si tratta di una stazione as isola molto simile a quelle berlinesi, con un semplice mezzanino, in questo caso con dimensioni maggiorate a servizio degli importanti edifici che insistono sulla strada, tra cui il grande magazino Mitsukoshi da cui prende il nome; uno storico complesso commerciale di alto livello (la Rinascente locale).

Sezione strutturale originale della stazione Mitsukoshimae:

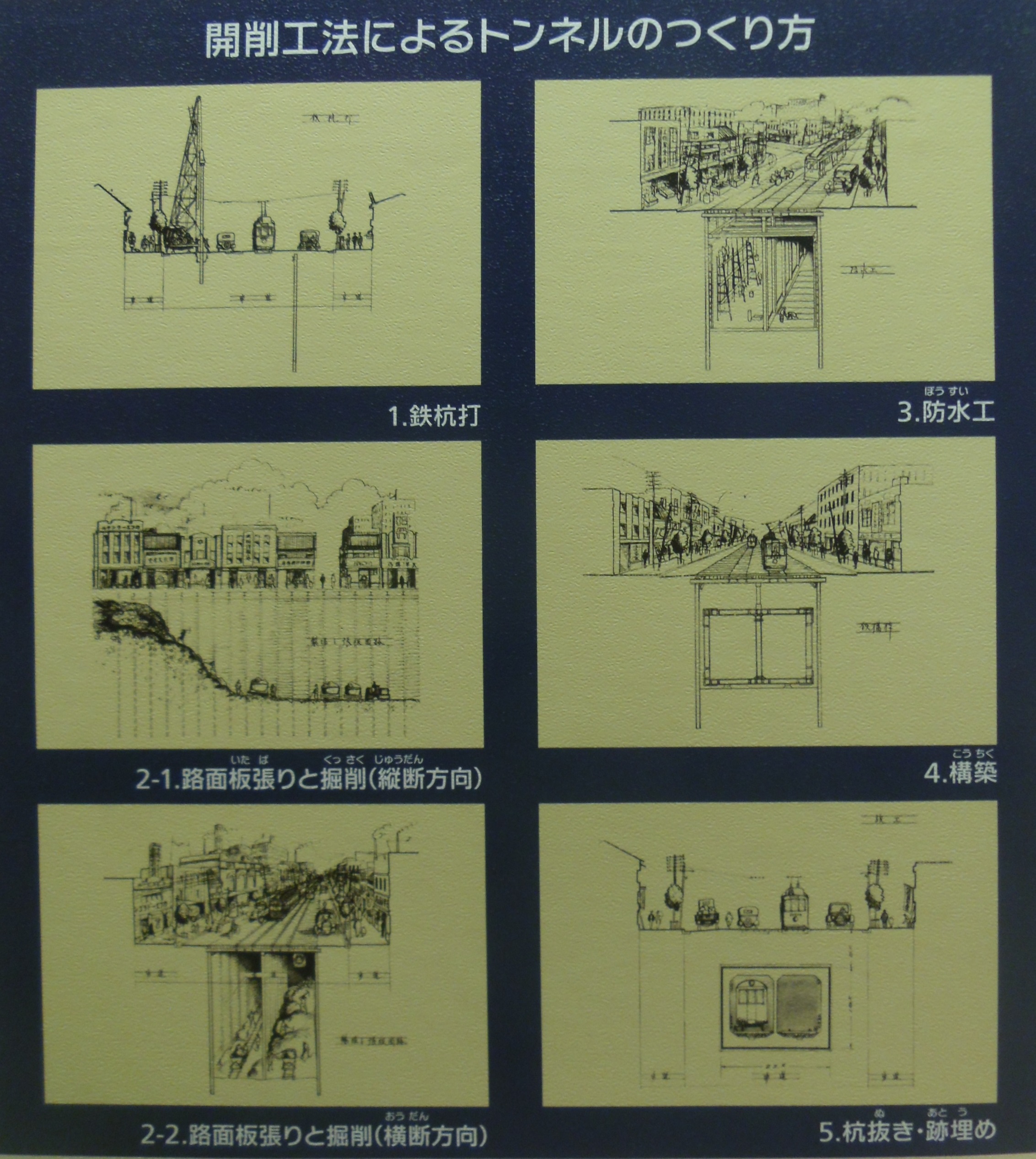

Schema con il sistema di costruzione della Linea Ginza. Le paratie laterali sono probabilmente realizzate con pali infissi nel terreno (metodo Berlinese).

Questa immagine dovrebbe raffigurare le prime uscite della Ginza Linea. Non c’è più traccia di queste edicole e non è chiaro si fossero delle realizzazione temporanee o siano durate per alcuni anni.

Il primo treno della Linea Ginza, con il caratteristico fanale anteriore.

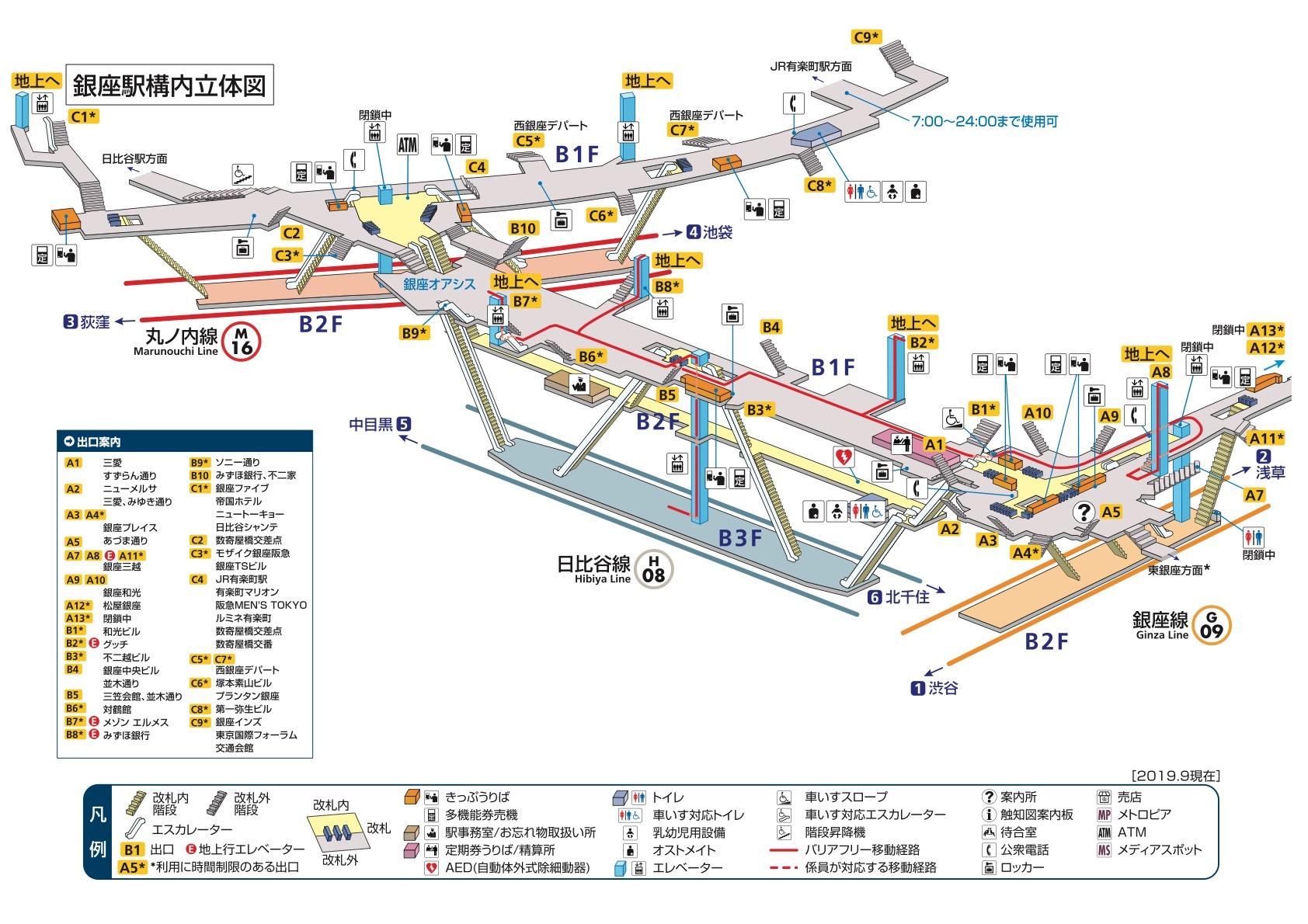

Schema distributivo per la stazione Ginza, punto di incrocio delle linee Ginza (a dx), Maronouchi (a sx) e Hibiya (al centro), la terza linea realizzata nel 1961. Questa è, storicamente, la stazione cuore della rete, perchè è il primo e unico punto in cui si incrociano le prime tre linee realizzate, proprio nel cuore della grande area commerciale di lusso e a poche centinaia di metri dalla stazione Centrale.



In questi ultimi anni Tokyo ha voluto rinnovare l’allestimento della sua prima metropolitana. Un vasto progetto la cui conclusione è prevista per giugno 2020, in tempo per l’inaugurazione dei Giochi Olimpici. Gli anonimi allestimenti figli di 90 anni di aggiornamenti e modifiche sono stati completamente rimossi per realizzare un nuovo allestimento dominato da pannellature nere e inserti gialli (il colore della linea).

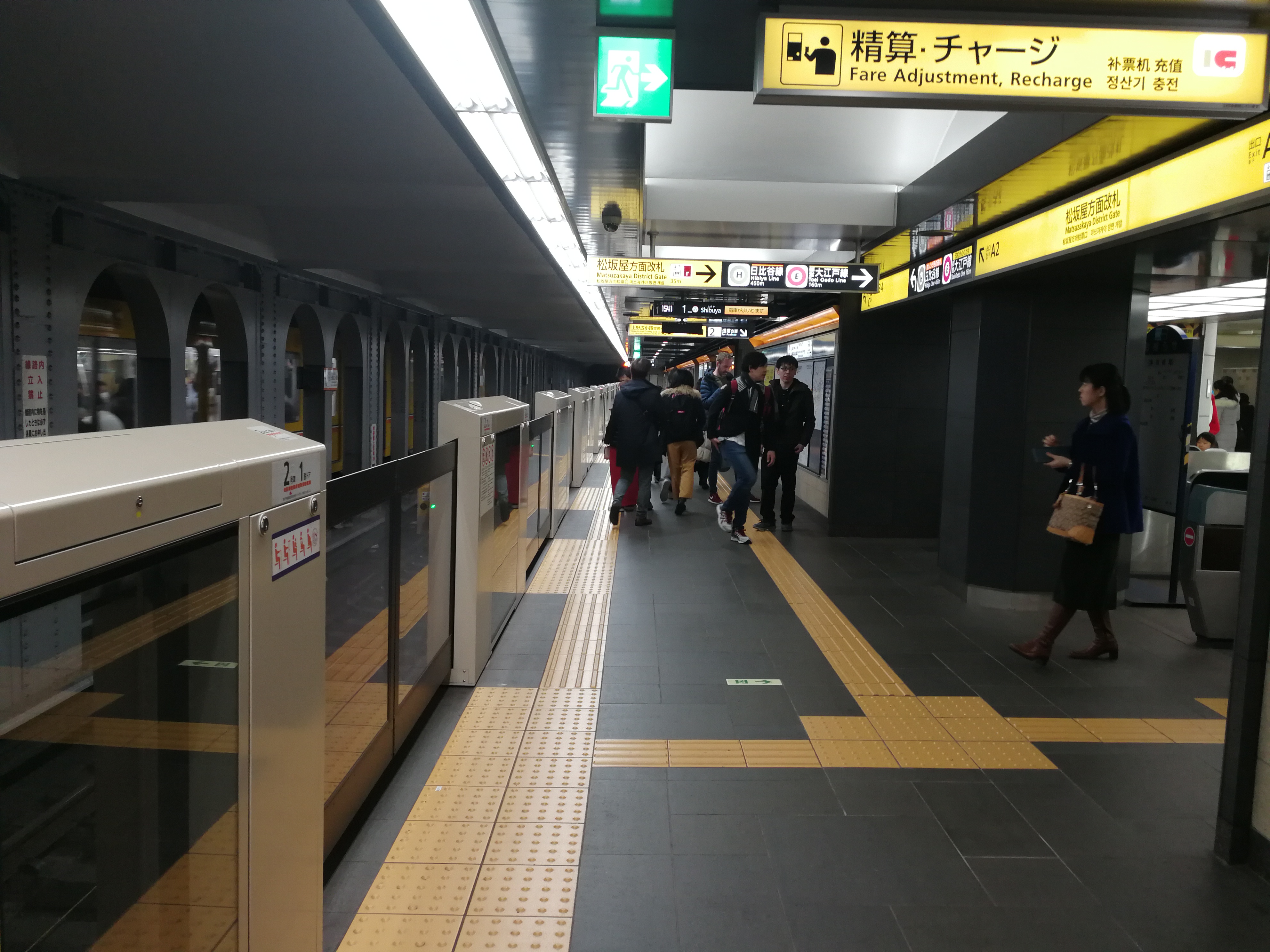

La fermata Ginza, della Linea Ginza all’inizio della fase di riallestimento: alle pareti pannelli rivestiti in quello che sembra essere travertino, con la segnaletica retrolluminata caratteristica delle metropolitane di Tokyo. Questo tipo di segnaletica è stata introdotta con la senconda linea, negli anni ’50, e, successivamente completata con i pannelli che creano la striscia segnaletica gialla “alla milanese”, per uniformare tutte le linee:

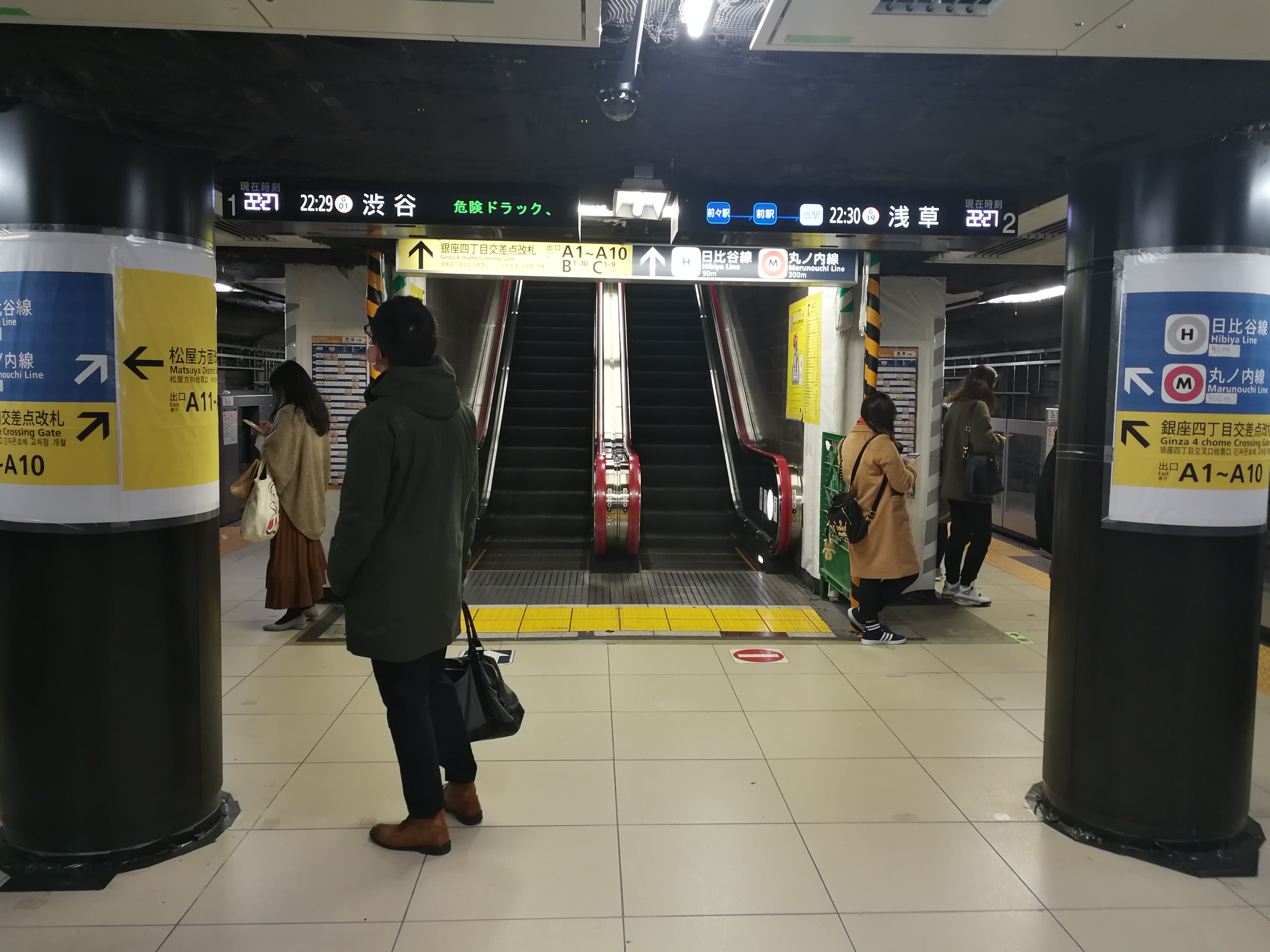

La stessa stazione a lavori avanzati, nel gennaio 2020:

La struttura originale in calcestruzzo e acciaio è ben visibile sotto i nuovi telai per i pannelli di rivesimento. Gli spazi vuoti centrali, probabilmente serviranno ad ospitare schermi pubblicitari.

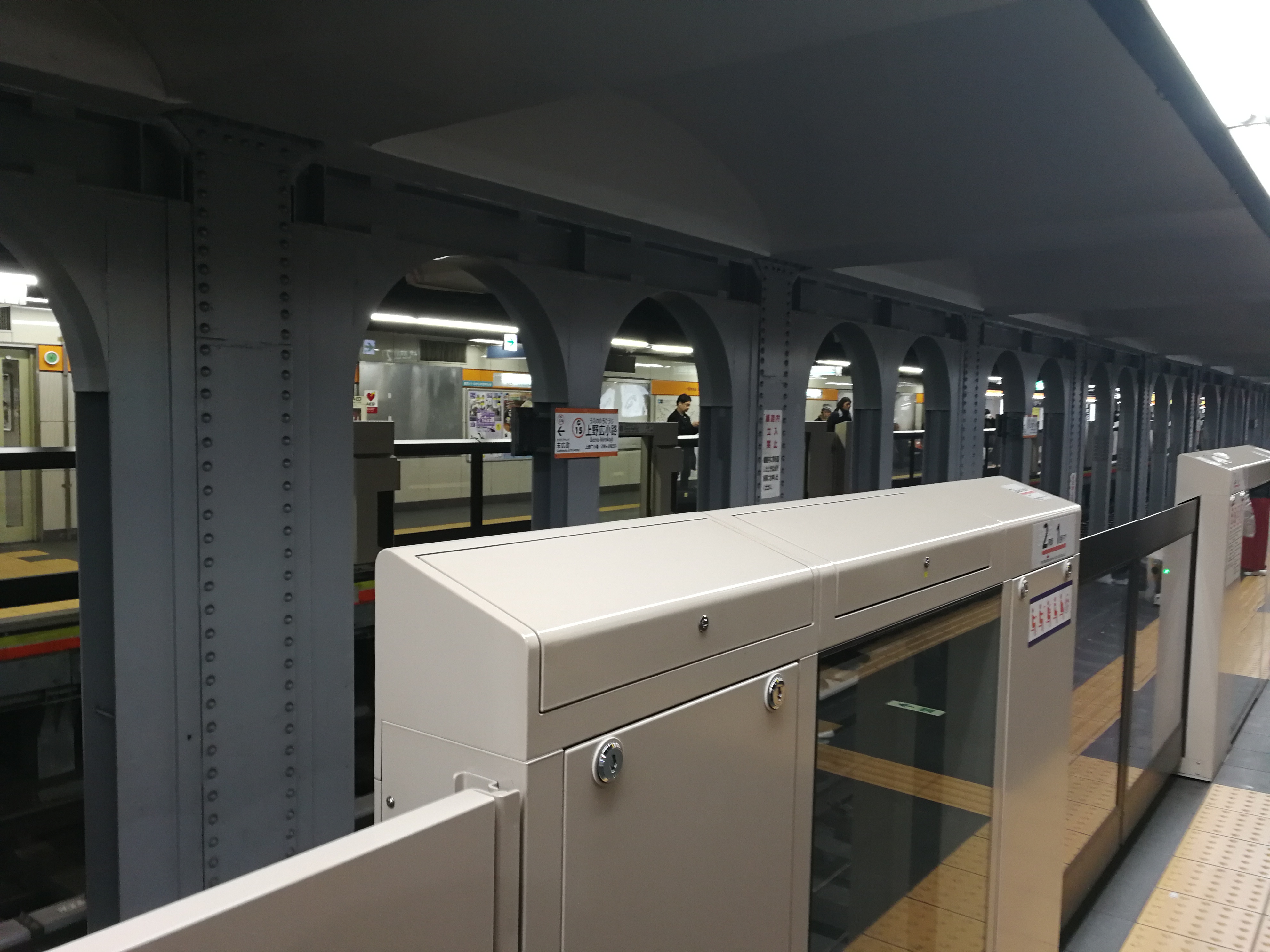

Una delle stazioni già completamente rinnovate. Dove al nero dei pannelli delle pareti corrisponde il nero dei pavimenti in gress e il grigio antracite delle strutture in acciaio centrali (qui ad arco). Solo il soffitto della banchina è verniciato in bianco. Il giallo della striscia segnaletica completa il tutto. Il risultato finale è alquanto elegante e pulito per questi spazi decisamente ridotti.

A proposito di libri sulla metropolitana di Tokyo: dopio due mesi di ricerche con Google Traduttore su ogni sorta di sito, sono riuscito a trovare questo unico volume “Tokyo Metro, storia della costruzione e delle aperture”. E’ in giapponese, quindi anche il titolo è tradotto informaticamente, mentre le uniche informazioni in inglese dicono che  è stato pubblicato nel 2014 dalla Tokyo Metro Co. Ltd., ovvero una delle compagnie e parla solo di una parte delle linee, ma sono comprese le più antiche. Il volume riproduce i molti opuscoli pubblicati dal 1920 al 2014 ogni volta che venivano aperte nuove tratte, con moltissime immagini e relative didascalie che sto traducendo un po’ alla volta con lo smartphone. Comunque lo trovate in vendita su Amazon italia.

Dopo più di 10 anni dalla stesura dei primi testi, e da ben 20 anni da quanto ho iniziato a raccogliere informazioni su questo tema, sono riuscito finalmente a pubblicare un libro che coprisse in modo esauriente (dal ’800 ad oggi) molti aspetti di cui si era scritto poco e in modo frammentario. Si intitola La metropolitana milanese, evoluzione urbanistica e architettonica Con 254 pagine, 428 immagini (quasi tutte a colori), la storia della metropolitana di Milano è stata unificata in un unica monografia con un focus inedito: l’architettura. Oltre ad un primo capitolo sui progetto storici, sono trattate la Linea 1 rossa e la Linea 2 verde, la Linea 3 gialla, il Passante Ferroviario, la Linea 5 lilla e la costruenda Linea 4 blu. Con la completa descrizione delle architetture pensate per le metropolitane di Milano da Franco Albini, Franca Helgh, Marco Albini (che ha scritto anche la prefazione), Arrigo Arrighetti, Umberto Cappelli, Claudio Dini, Angelo Mangiarotti e la grafica di Bob Noorda. Un volume realizzato con il contributi iconografico e documentale di decine di archivi prubblici e privati (Albini, Noorda, Portaluppi, MM Spa, Metro4 Spa, ATM Spa, Biblioteche e Archivi civici di Milano) con il patrocinio della Fondazione Franco Albini e dell’Associazione Culturale QUATTRO. Per info e acquisti scrivete a: metroricerche@yahoo.it

Per acquistarlo ad un prezzo speciale potete contattarmi direttamente all’email: metroricerche@yahoo.it









© 2020 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Riprendo quanto già scritto in un post precedente, per arricchirlo con nuove immagini e considerazioni, sia riguardanti la sua evoluzione sia un particolare che da sempre suscita curiosità nel pubblico delle visite guidate presso la Fondazione Franco Albini, ovvero la plafoniera. Inizialmente qualcuno mi ha suggerito che potesse essere una creazione dell’architetto Achille Castiglioni, ma non ho trovato conferma. Per puro caso ho invece trovato, in un contesto residenziale, una plafoniera simile a quella della centrale di San Babila, ma in un edificio progettato dal gruppo BBPR. Così con una breve ricerca su internet è emerso subito quello che vi illustro qui sotto, tuttavia non ho trovato ancora nessuna conferma che sia un progetto BBPR, ma un particolare potrebbe avvallarlo, fu infatti il celeberrimo gruppo di architetti milanesi a progettare il deposito della Linea 1 a precotto per MM. Nulla vieta di pensare che li fu chiesto di realizzare una versione apposita della plafoniera per questi spazi. Molti mi chiedono anche se la plafoniera esista ancora: ebbene nulla lo lascia presuppore, in alcune foto deli anni ’80 l’impianto di illuminazione risulta modificato e, nel 1990 la centrale di controllo fu trasferita in viale Monte Rosa. Poi, nei primi anni 2000 lo spazio della centrale di controllo fu svuotato e fu adibito a negozio di elettrodomestici ancora oggi in funzione.

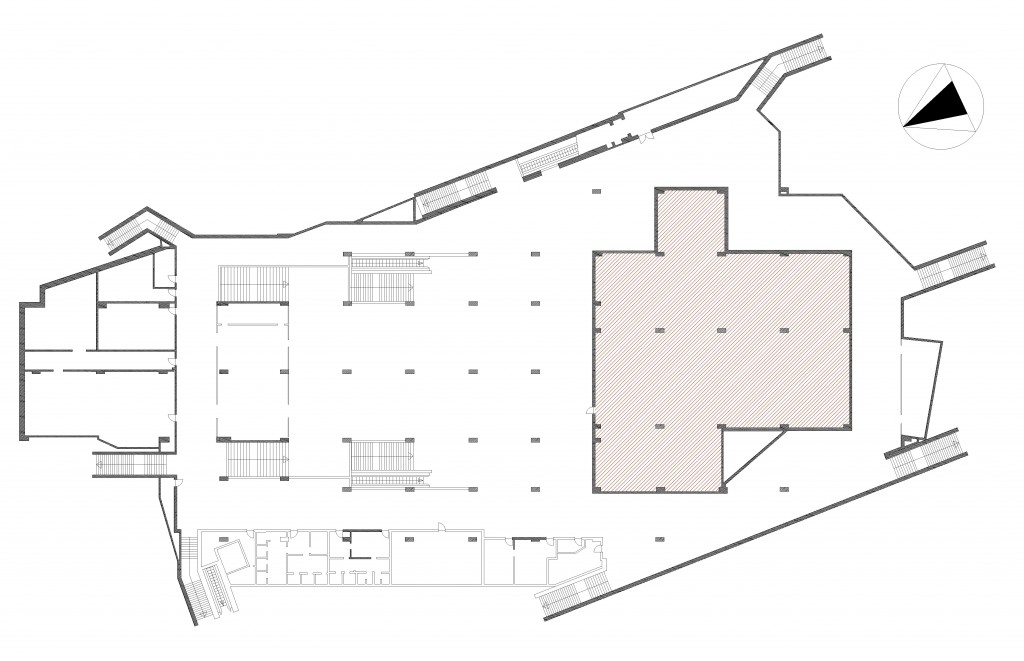

Il mezzanino della stazione San Babila con, in rosso, lo spazio originale adibito a centrale di controllo delle metropolitane. Quando fu demolito per realizzare l’area commerciale, anche il corridoio visibile sulla destra e la scala a destra al centro, furono inglobate nel negozio.

Ecco le modifiche che subirà l’angolo in alto a destra, una volta realizzata la connessione con la Metro 4. In rosso i confini dello spazio dell’ex centrale di controllo.

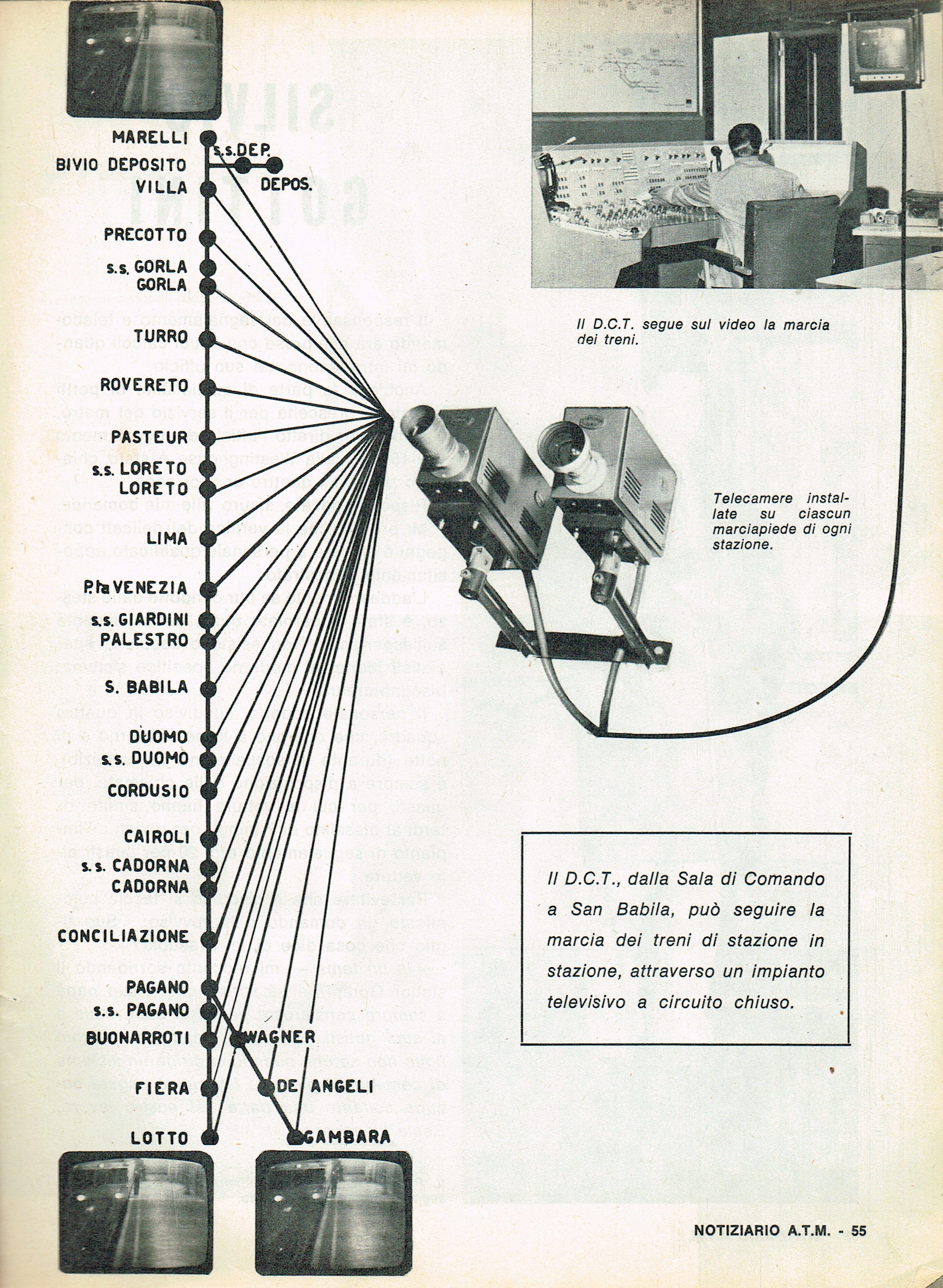

Dalla centrale di controllo di San Babila venivano controllate le due linee esistenti, ma vi era la predisposizione per controllare e dirigere il traffico per tutte le quattro linee previste dalla “Rete delle Linee” di Amerigo Belloni. Questa è la planimetria ufficiale, dove erano già previsti gli spazi per le linee non ancora realizzate.

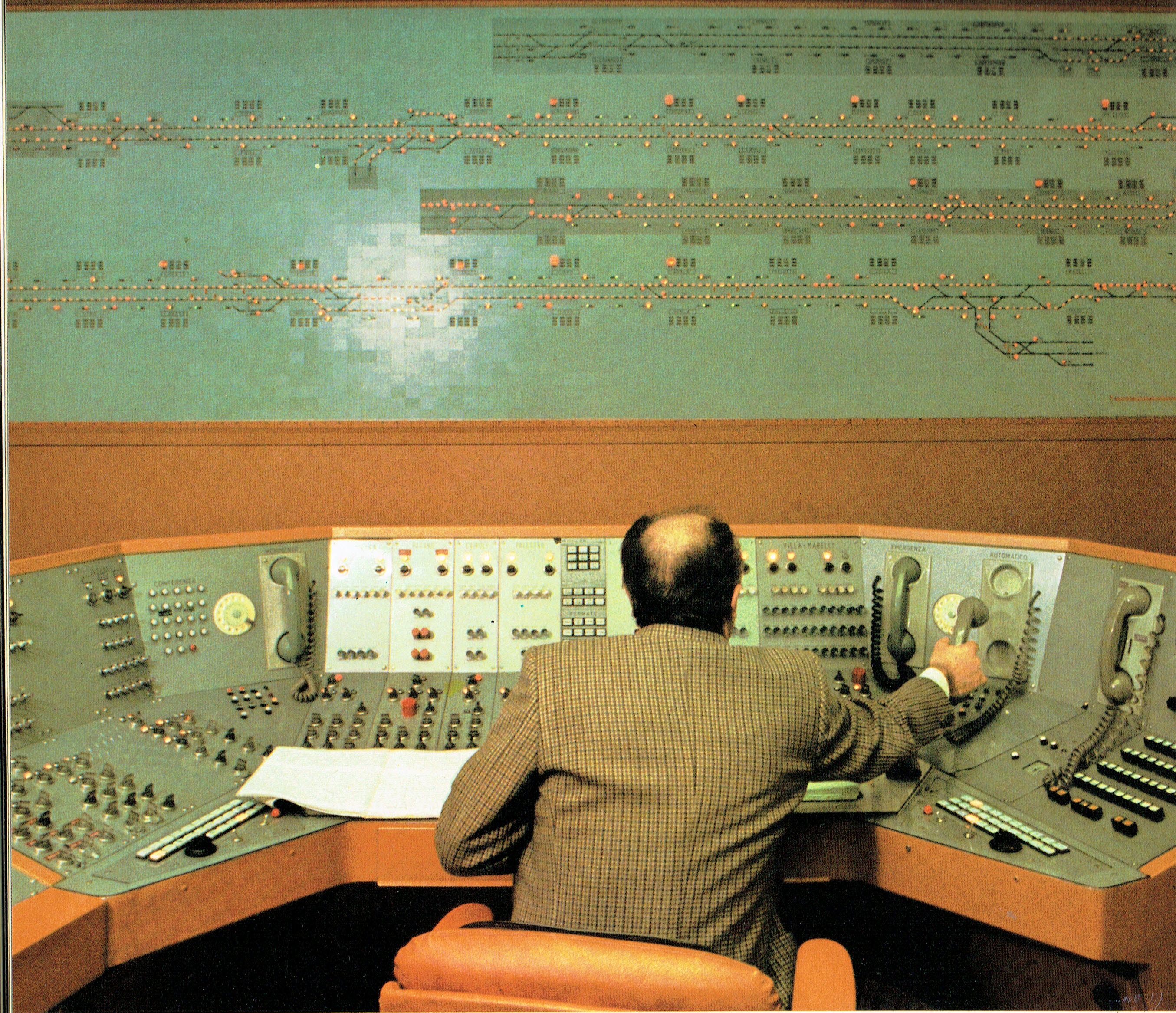

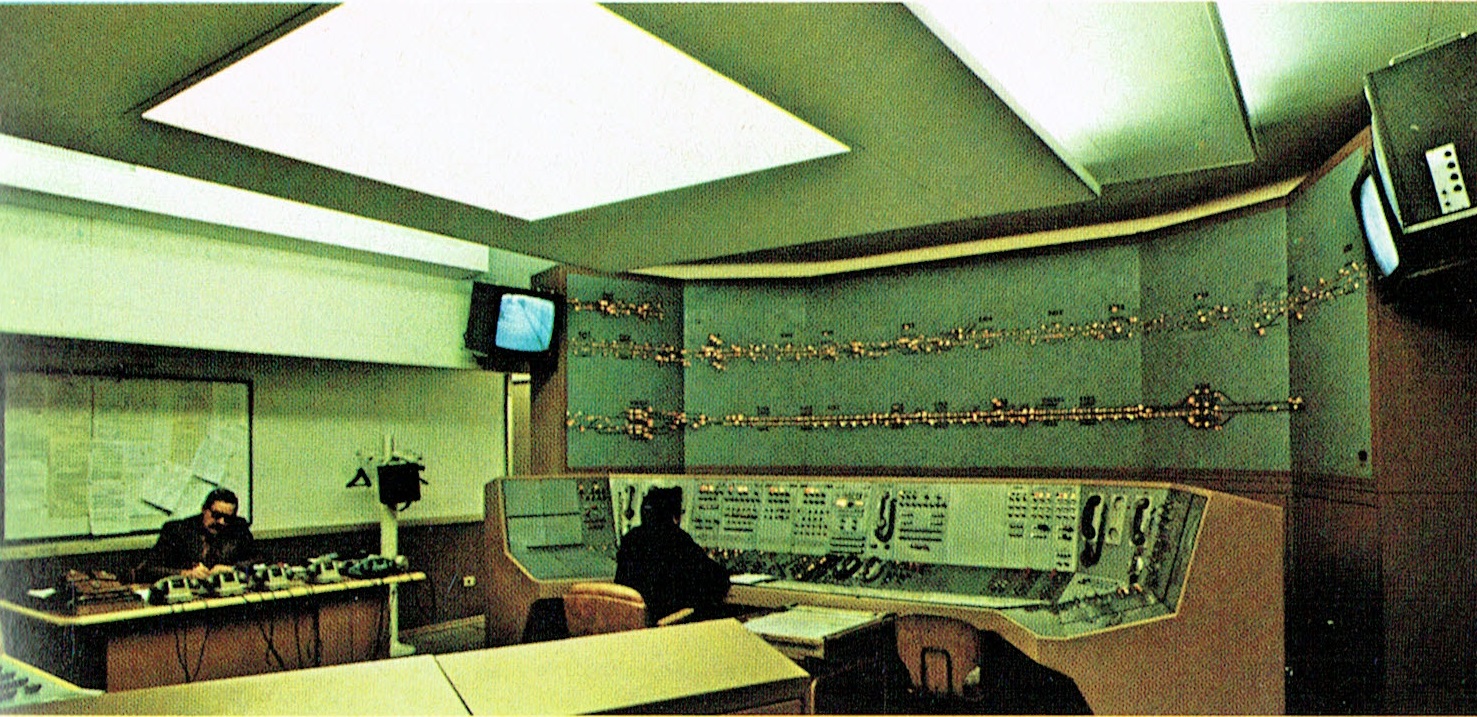

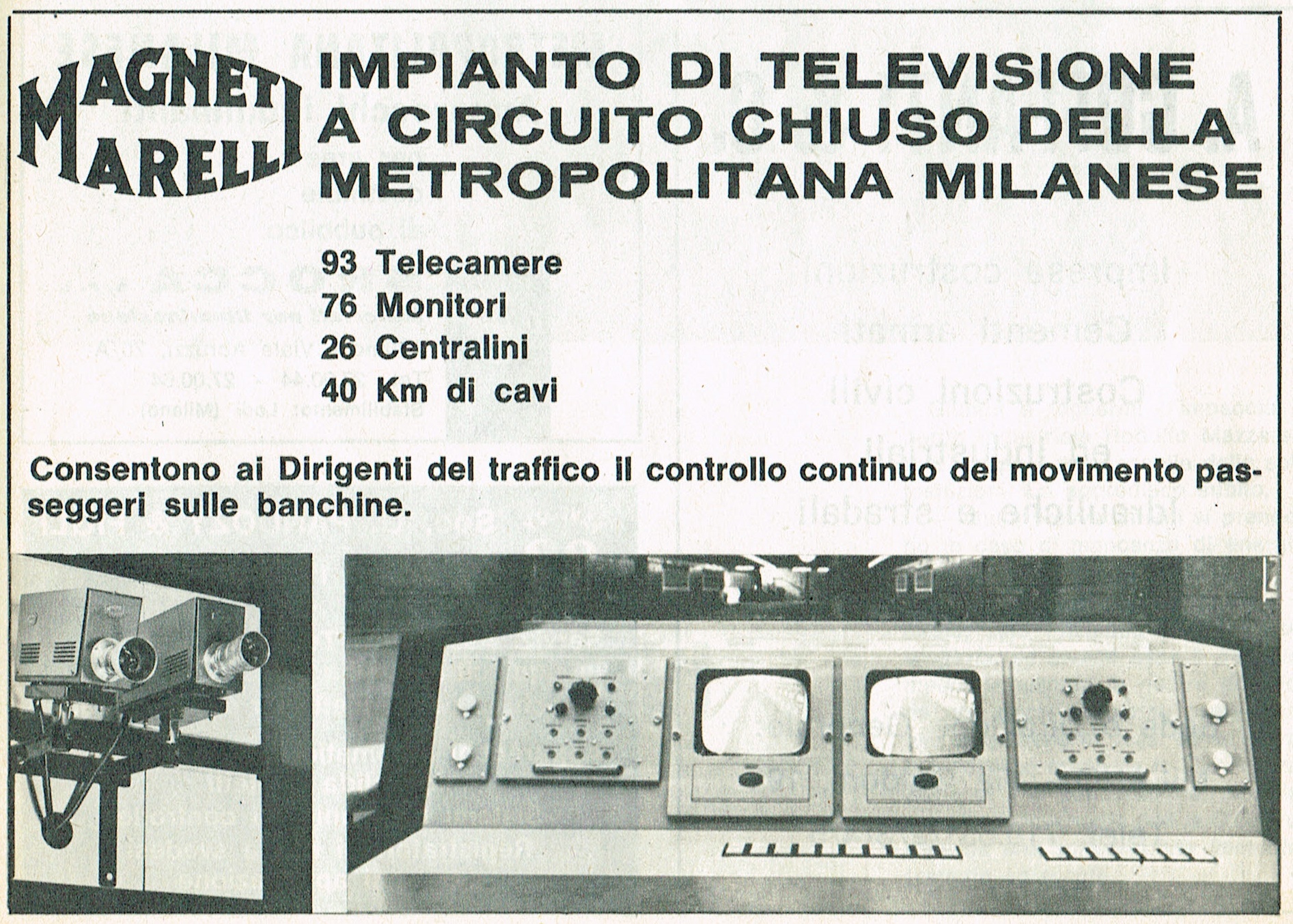

L’avveniristica conformazione della sala di controllo, con il quadro sinottico analogico (a sx la Linea 2 a dx la Linea 1), il banco comandi e il futuribile lampadario. Tutto rigorosamente sui toni del rosso. In queste sale erano anche presenti i monitor con le immagini provenienti dal sistema di videosorveglianza (93 telecamere), il primo al mondo ad essere installato da subito in una metropolitana, realizzato dalla Magneti Marelli. Le telecamere di ogni singola stazione potevano essere guardate anche nello spazio a disposizione del personale ATM al centro del mezzanino, tra i tornelli.

La seconda sala con il controllo degli impianti elettrici.

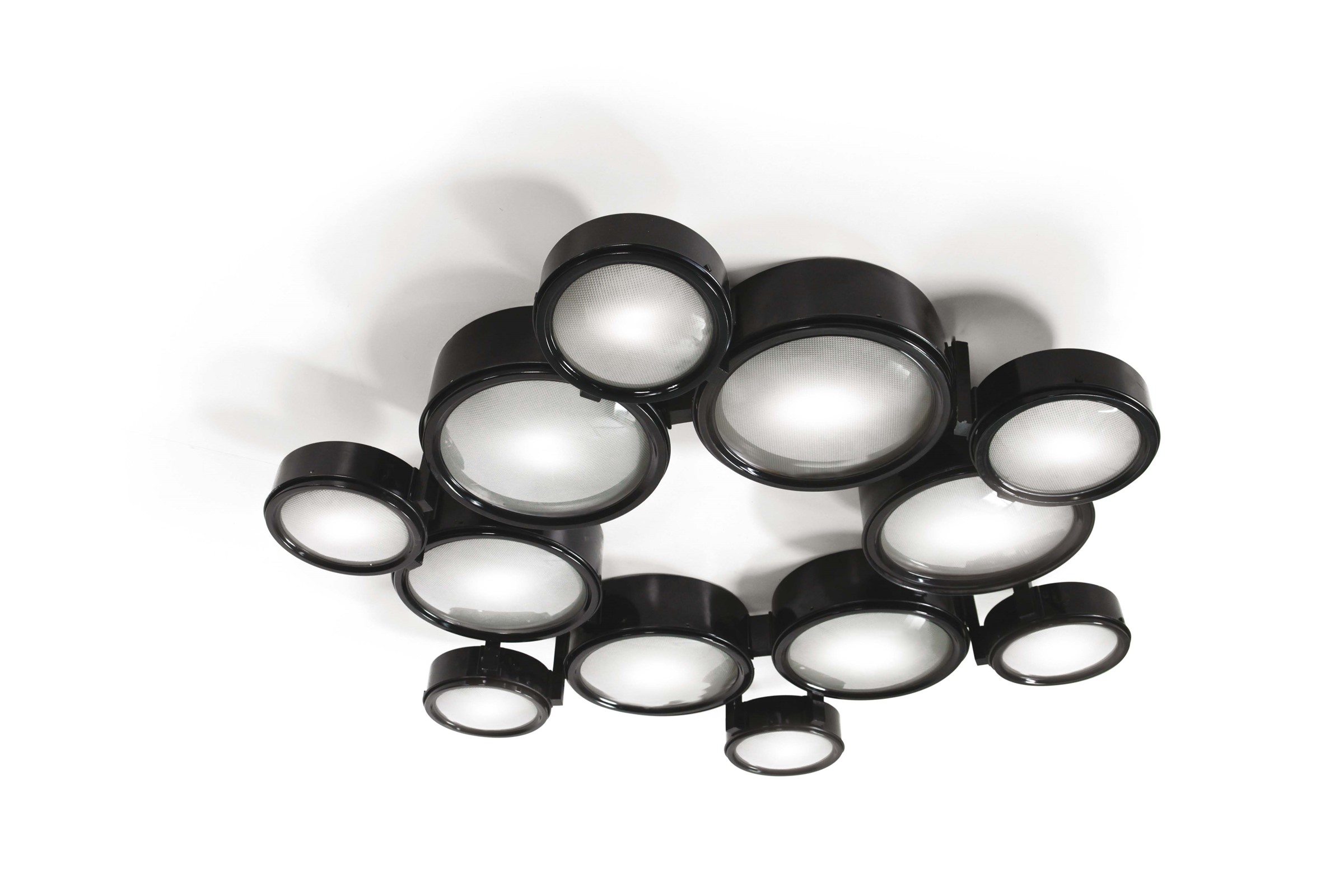

Non vi sono conferme, ma la plafoniera posta al centro del soffitto assomiglia in modo peculiare a questo modello disegnato dal gruppo BBPR. Ricordo che i BBPR furono coinvolti nella progettazione della Linea 1; infatti è stato disegnato da loro il deposito di Precotto. Si tratta della plafoniera mod.2045/a in alluminio placcato e vetro, realizzato nel 1962 dalla ArteLuce. La casa di Aste ha venduto quello nella foto al prezzo di realizzato di 42000 euro. Su internet si può trovare anche il mod.2045/b (venduto a 91000 dollari), con sistema di sospensione, e un mod. 2045 più piccolo (venduto a 36400 euro). La ditta ArteLuce ha chiuso nel 1974.

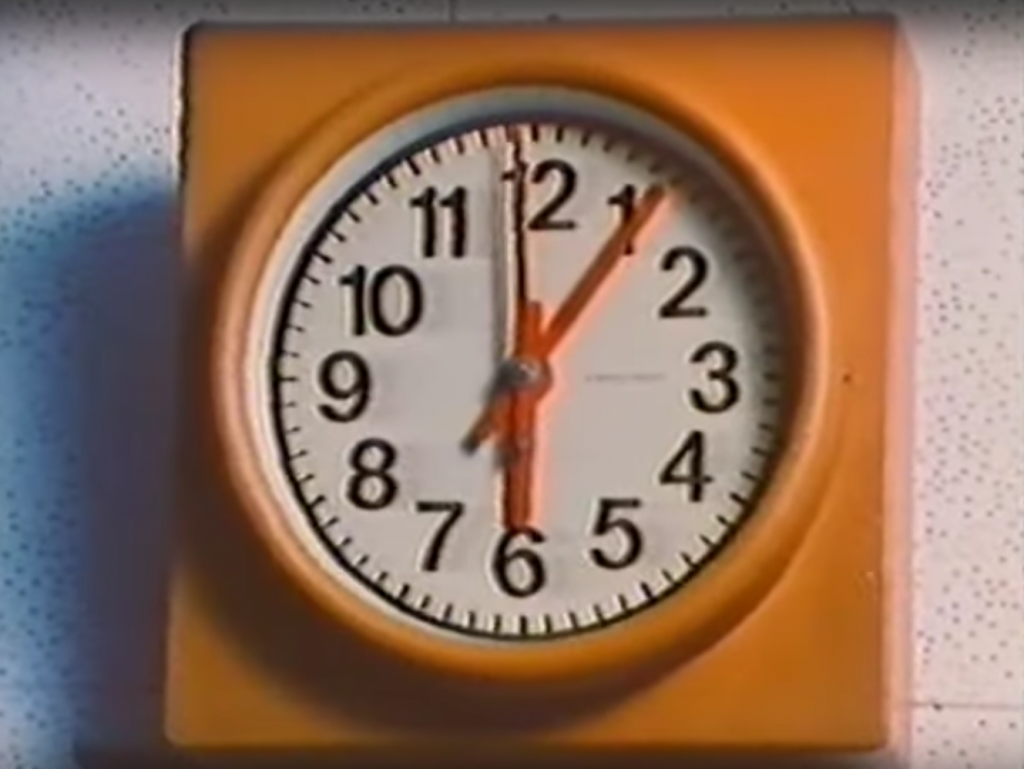

Dal video ATM del 1982, ecco l’orologio della centrale di controllo. Il quadrante è quello disegnato da Bob Norda per la ditta produttrice l’Ora Elettrica.

La sala del quadro sinottico (qua quello della Linea 2) in una fase successiva negli anni ’70, la plafoniera sembra già sparita.

Qua siamo nel 1980, in una pubblicazione che commemora i 25 anni della metropolitana, gli impianti sono stati arricchiti e la plafoniera originale è stata chiaramente sostituita da un modello più semplice con sistema a luce riflessa e con un grande punto luce quadrato al centro.

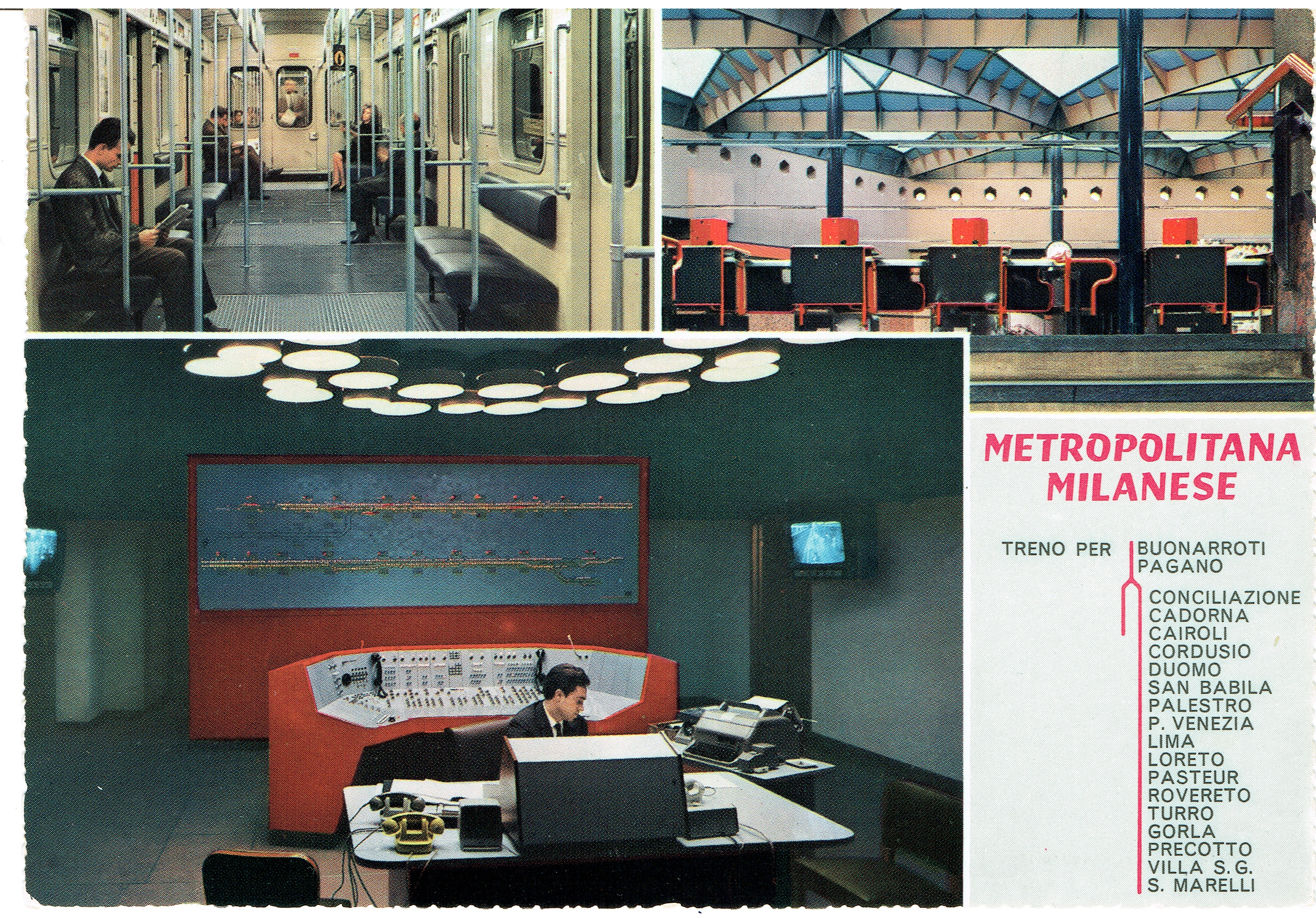

La sala di controllo e la sua spettacolare plafoniera pefino su una cartolina.

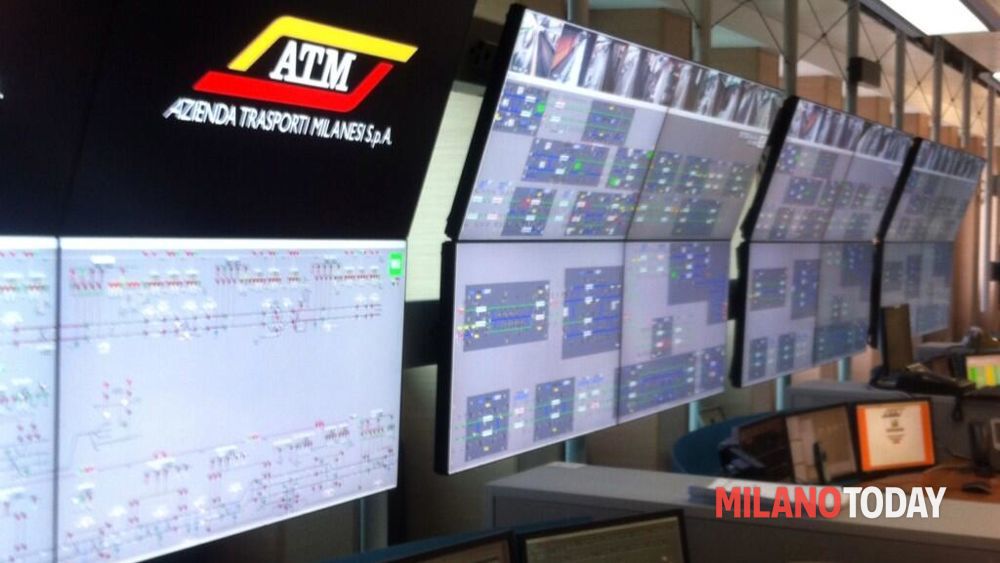

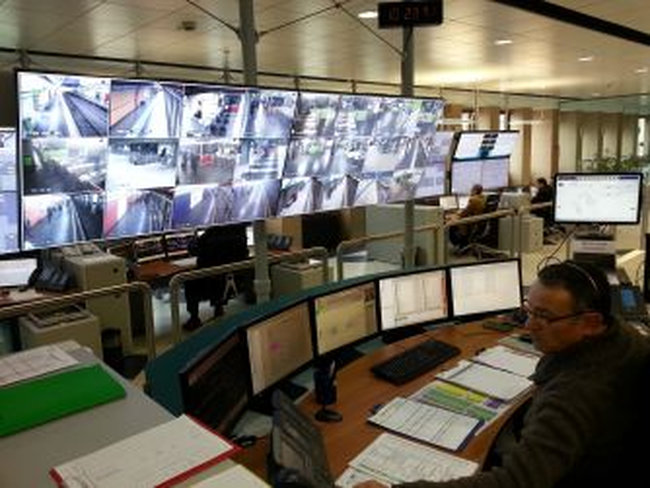

Dunque la sede della centrale di controllo è stata trasferita in viale Monte Rosa; i lavori per la nuova sede sono iniziati il 29/03/1989 con la ristrutturazione dello stabile prima in uso alla Italtel. Dopo l’installazione dei controlli della Linea 3 in tempo per l’inaugurazione avvenuta i 03/05/1990, vennero traferiti anche i controlli delle Linea 1 e 2. Era inoltre prevista la realizzazione di edifici nuovi in sostituzione dei capannoni attualmente esistenti nel medesimo lotto della sede ATM; al centro era prevista la costruzione di un edificio a torre per gli uffici. Nel settembre 2013 è stata inaugurata la nuova sala, sempre in viale Monte Rosa, completamente riammodernata negli impianti, per controllare fino a sei linee metropolitane. Costata 11,5 milioni di euro, è composta da 25 postazioni informatizzate, divise in tre sezioni tra le quali una per il controllo di movimento dei treni (all’epoca 12o, per 1650 corse), e una per le telecamere (all’epoca 2900). Le componenti informatiche sono state fornite dalla Alstom Trasnport e dalla IBM tramite gara di appalto.

Una piccola curiosità, questo è il set della serie televisiva Star Trek, andata in onda negli Stati Uniti per la prima volta nel 1966, due anni dopo l’inaugurazione della centrale di controllo di Piazza San Babila. Pensate quindi come poteva apparire futuristica la sala di controllo ATM agli occhi del pubblico se confrontata con questo spezzone del futuro anni ’60. Peccato che la serie sia uscita in Italia solo nel 1979, ormai forse troppo tardi per avere il corretto effetto.


Dopo più di 10 anni dalla stesura dei primi testi, e da ben 20 anni da quanto ho iniziato a raccogliere informazioni su questo tema, sono riuscito finalmente a pubblicare un libro che coprisse in modo esauriente (dal ’800 ad oggi) molti aspetti di cui si era scritto poco e in modo frammentario. Si intitola La metropolitana milanese, evoluzione urbanistica e architettonica Con 254 pagine, 428 immagini (quasi tutte a colori), la storia della metropolitana di Milano è stata unificata in un unica monografia con un focus inedito: l’architettura. Oltre ad un primo capitolo sui progetto storici, sono trattate la Linea 1 rossa e la Linea 2 verde, la Linea 3 gialla, il Passante Ferroviario, la Linea 5 lilla e la costruenda Linea 4 blu. Con la completa descrizione delle architetture pensate per le metropolitane di Milano da Franco Albini, Franca Helgh, Marco Albini (che ha scritto anche la prefazione), Arrigo Arrighetti, Umberto Cappelli, Claudio Dini, Angelo Mangiarotti e la grafica di Bob Noorda. Un volume realizzato con il contributi iconografico e documentale di decine di archivi prubblici e privati (Albini, Noorda, Portaluppi, MM Spa, Metro4 Spa, ATM Spa, Biblioteche e Archivi civici di Milano) con il patrocinio della Fondazione Franco Albini e dell’Associazione Culturale QUATTRO. Per info e acquisti scrivete a: metroricerche@yahoo.it

Per acquistarlo ad un prezzo speciale potete contattarmi direttamente all’email: metroricerche@yahoo.it






© 2020 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.




PRONTO IL LIBRO SULLA METROPOLITANA

Dopo più di 10 anni dalla stesura dei primi testi, e da ben 20 anni da quanto ho iniziato a raccogliere informazioni su questo tema, sono riuscito finalmente a pubblicare un libro che coprisse in modo esauriente (dal ’800 ad oggi) molti aspetti di cui si era scritto poco e in modo frammentario. Si intitola La metropolitana milanese, evoluzione urbanistica e architettonica Con 254 pagine, 428 immagini (quasi tutte a colori), la storia della metropolitana di Milano è stata unificata in un unica monografia con un focus inedito: l’architettura. Oltre ad un primo capitolo sui progetto storici, sono trattate la Linea 1 rossa e la Linea 2 verde, la Linea 3 gialla, il Passante Ferroviario, la Linea 5 lilla e la costruenda Linea 4 blu. Con la completa descrizione delle architetture pensate per le metropolitane di Milano da Franco Albini, Franca Helgh, Marco Albini (che ha scritto anche la prefazione), Arrigo Arrighetti, Umberto Cappelli, Claudio Dini, Angelo Mangiarotti e la grafica di Bob Noorda. Un volume realizzato con il contributi iconografico e documentale di decine di archivi prubblici e privati (Albini, Noorda, Portaluppi, MM Spa, Metro4 Spa, ATM Spa, Biblioteche e Archivi civici di Milano) con il patrocinio della Fondazione Franco Albini e dell’Associazione Culturale QUATTRO.

In più, a breve, visto che inserire proprio tutto il materiale ritrovato nel volume avrebbe richiesto la realizzazione di una piccola enciclopedia, pubblicherò su questo blog alcuni capitoli aggiuntivi.

Il volume sarà nuovamente in vendita una volta finita l’emergenza Covid-19.





Twitter @MetroxMilano

MetroxMilano su Facebook

PETIZIONE PER IL COLLEGAMENTO M4-M3:

FIRMATE ORA!

NOTA METODOLOGICA: le foto che vedete in questo aggiornamento provengono dal sito di MM SpA e da foto di simpatizzanti effettuate senza uscire da casa. Colgo questa occasione per invitarvi a non uscire dalle vostre abitazioni e portare pazienza se per qualche settimana non ci saranno altre informazioni su cantieri Metro4. #iorestoacasa

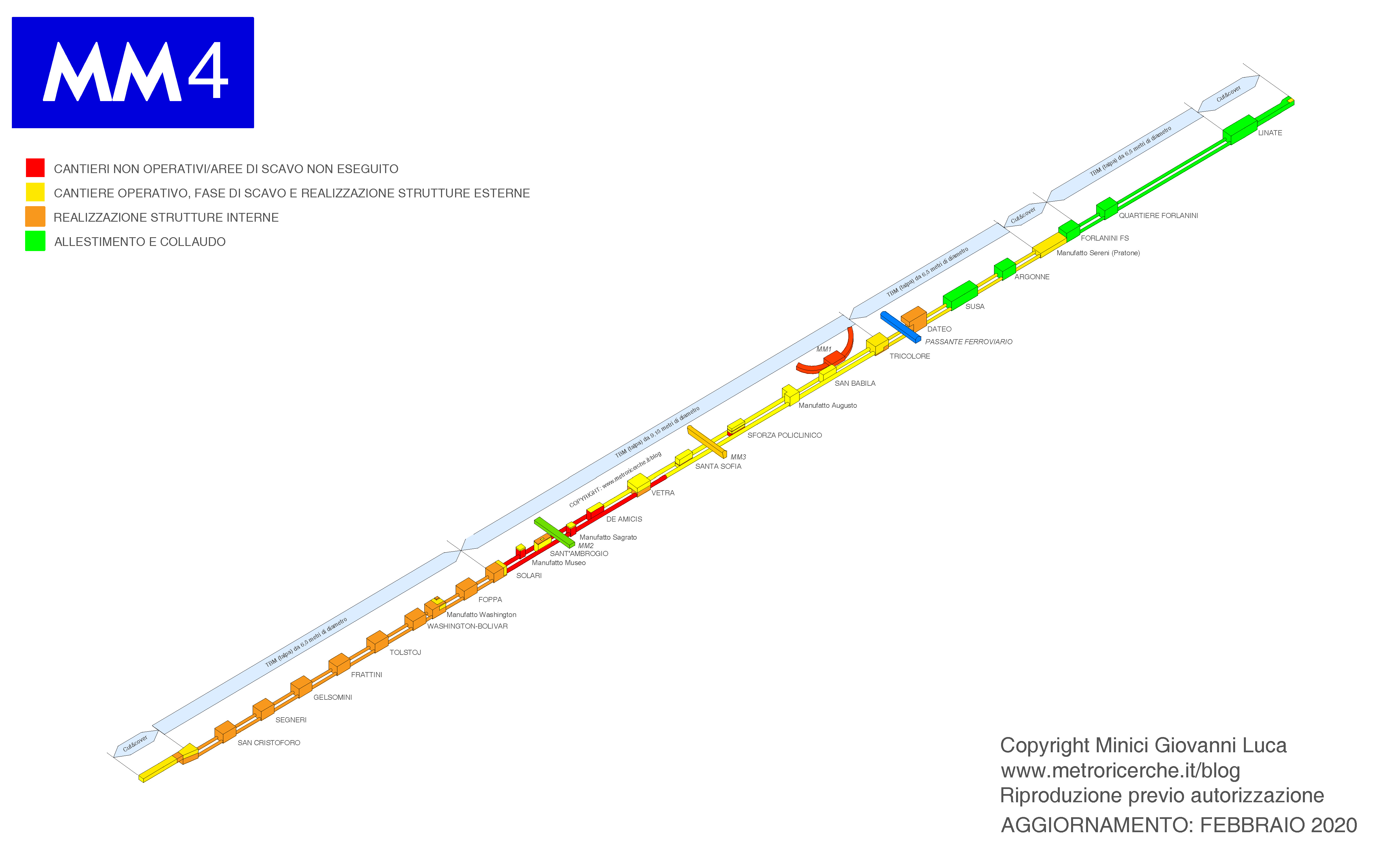

AVANZAMENTO COMPLESSIVO:

47,3% al 28/02/2019

Stato dei cantieri relativo alle sole stazioni:

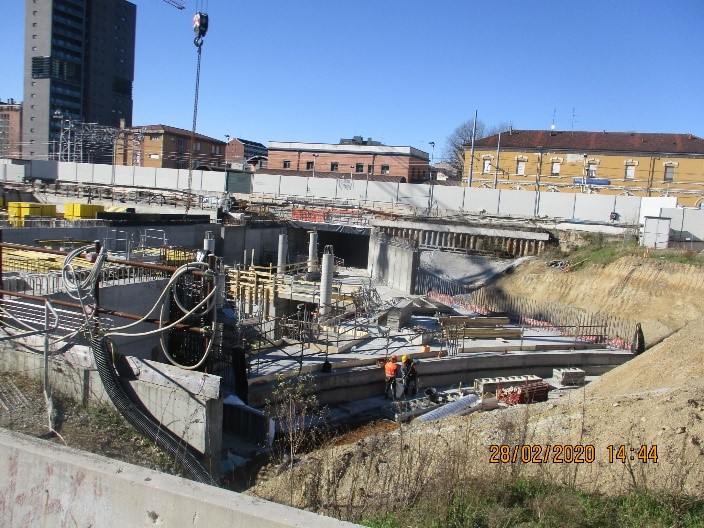

SAN CRISTOFORO Dal 15 marzo 2016 IN CORSO: realizzazione strutture e uscite

SEGNERI Dal 17 marzo 2015 IN CORSO: realizzazione uscite

GELSOMINI Dall’11 giugno 2015 IN CORSO: realizzazione uscite

FRATTINI Dal 26 febbraio 2015 IN CORSO: realizzazione uscite e allestimento

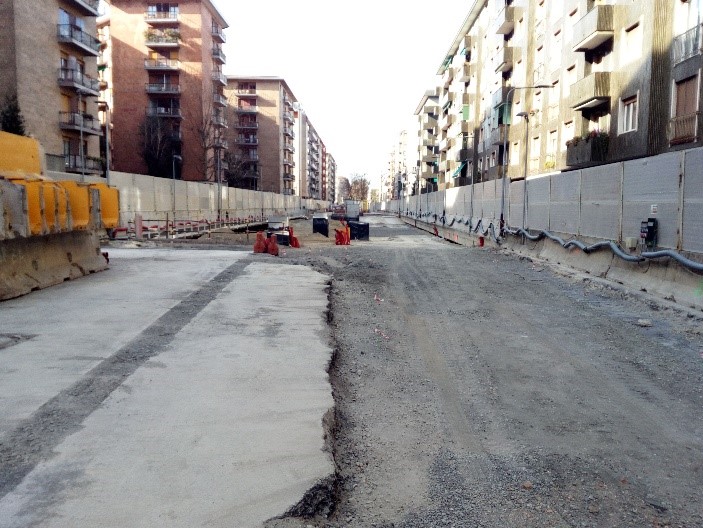

TOLSTOJ Da maggi0 2015 IN CORSO: realizzazione strutture

WASHINGTON-BOLIVAR Da 31 agosto 2015 IN CORSO: realizzazione strutture

FOPPA Dal 2 settembre 2015 IN CORSO: realizzazione strutture

SOLARI Dal 27 agosto 2015 IN CORSO: realizzazione strutture

SANT’AMBROGIO Dal 22 febbraio 2016 IN CORSO: scavo e realizzazione strutture

DE AMICIS Dal 22 febbraio 2016 IN CORSO: scavo e realizzazione strutture

VETRA Dal 22 febbraio 2016: IN CORSO: realizzazione strutture

SANTA SOFIA Dal 19 febbraio 2016 IN CORSO: realizzazione strutture

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 IN CORSO: scavo realizzazione strutture

SAN BABILA Dal 18 dicembre 2015 IN CORSO: realizzazione strutture

TRICOLORE Dal 5 agosto 2015 IN CORSO: realizzazione strutture

DATEO Dal 23 gennaio 2015 IN CORSO: allestimento

SUSA Dal 05 febbraio 2015 IN CORSO: allestimento

ARGONNE Dal 02 febbario 2015 IN CORSO: allestimento

FORLANINI FS Dal? IN CORSO: allestimento

FORLANINI QUARTIERE Dal? IN CORSO: allestimento

LINATE AEROPORTO Dal 28 maggio 2012 IN CORSO: allestimento

FASI REALIZZATIVE:

1)rimozione arredi e alberi

2)spostamento sottoservizi e formazione cantiere definitivo

3)realizzazione pareti perimetrali e consolidamento fondo

4)scavo e posa tiranti

5)realizzazione strutture

6)realizzazione uscite

7) installazione impianti e binari

8)sistemazione superficiali e allestimento stazioni

Le talpe solitamente attraversano le stazioni durante la fase 6. I collaudi avvengono durante la fase 8.

BOB = Bonifica da Ordigni Bellici della seconda guerra mondiale.

AGGIORNAMENTO DATE DI APERTURA/CRONOPROGRAMMA (GIUGNO 2018)

SAN CRISTOFORO Dal 15 marzo 2016 al 31 luglio 2023 (era 30 aprile 2022)

SEGNERI Dal 17 marzo 2015 al 31 luglio 2023 (era 30 aprile 2022)

GELSOMINI Dall’11 giugno 2015 al 31 luglio 2023 (era 30 aprile 2022)

FRATTINI Dal 26 febbraio 2015 al 31 luglio 2023 (era 30 aprile 2022)

TOLSTOJ Da maggi0 2015 al 31 luglio 2023 (era 30 aprile 2022)

WASHINGTON-BOLIVAR Da 31 agosto 2015 al 31 luglio 2023 (era 30 aprile 2022)

FOPPA Dal 2 settembre 2015 al 31 luglio 2023 (era 30 aprile 2022)

SOLARI Dal 27 agosto 2015 al 31 luglio 2023 (era 30 aprile 2022)

SANT’AMBROGIO Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

DE AMICIS Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

VETRA Dal 22 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

SANTA SOFIA Dal 19 febbraio 2016 al 31 luglio 2023 (era 30 aprile 2022)

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 al 31 luglio 2023 (era 30 aprile 2022)

SAN BABILA Dal 18 dicembre 2015 a dicembre 2022 (era 30 aprile 2022)

TRICOLORE Dal 5 agosto 2015 a dicembre 2022 (era 30 aprile 2022)

DATEO Dal 23 gennaio 2015 a giugno 2022 (era 30 aprile 2022)

SUSA Dal 05 febbraio 2015 a giugno 2022 (era 30 aprile 2022)

ARGONNE Dal 02 febbario 2015 a giugno 2022 (era 30 aprile 2022)

FORLANINI FS Dal? al 31 gennaio 2021 (era 30 aprile 2022)

FORLANINI QUARTIERE Dal? al 31 gennaio 2021 (era 30 aprile 2022)

LINATE AEROPORTO Dal 28 maggio 2012 al 31 gennaio 2021 (era 30 aprile 2022)

TRATTA EST

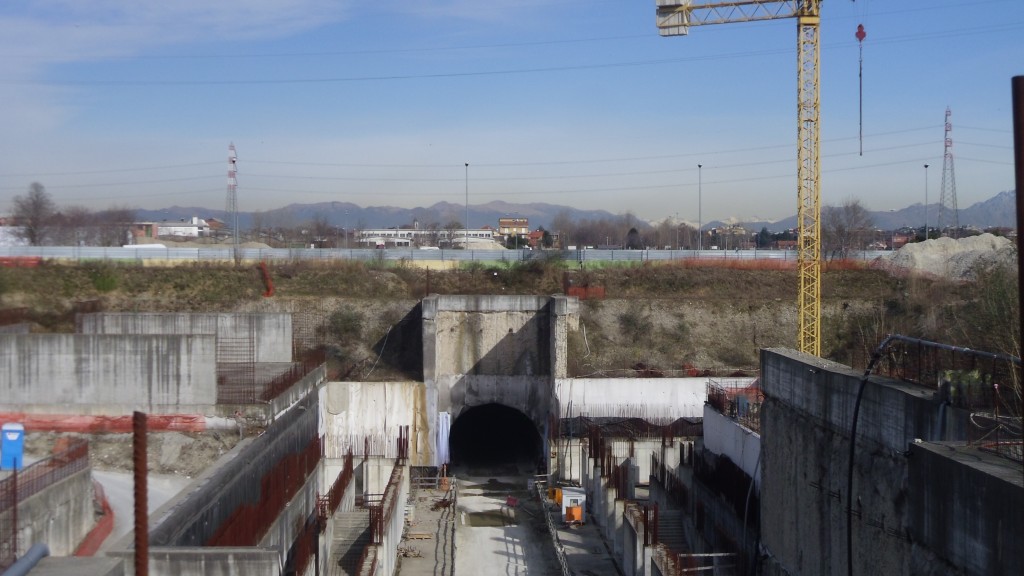

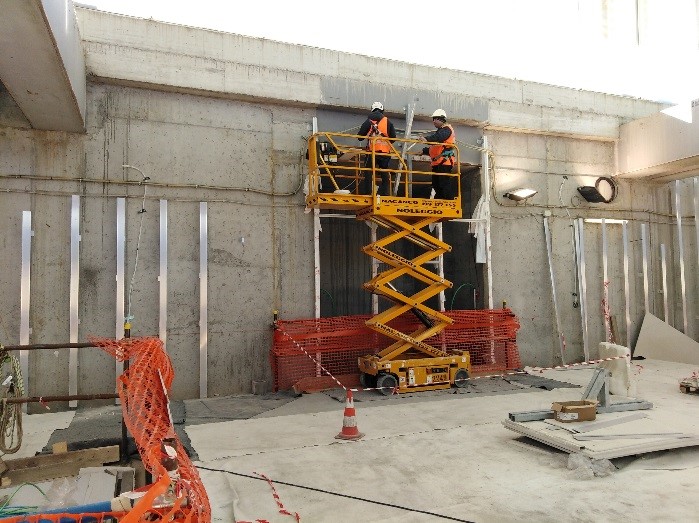

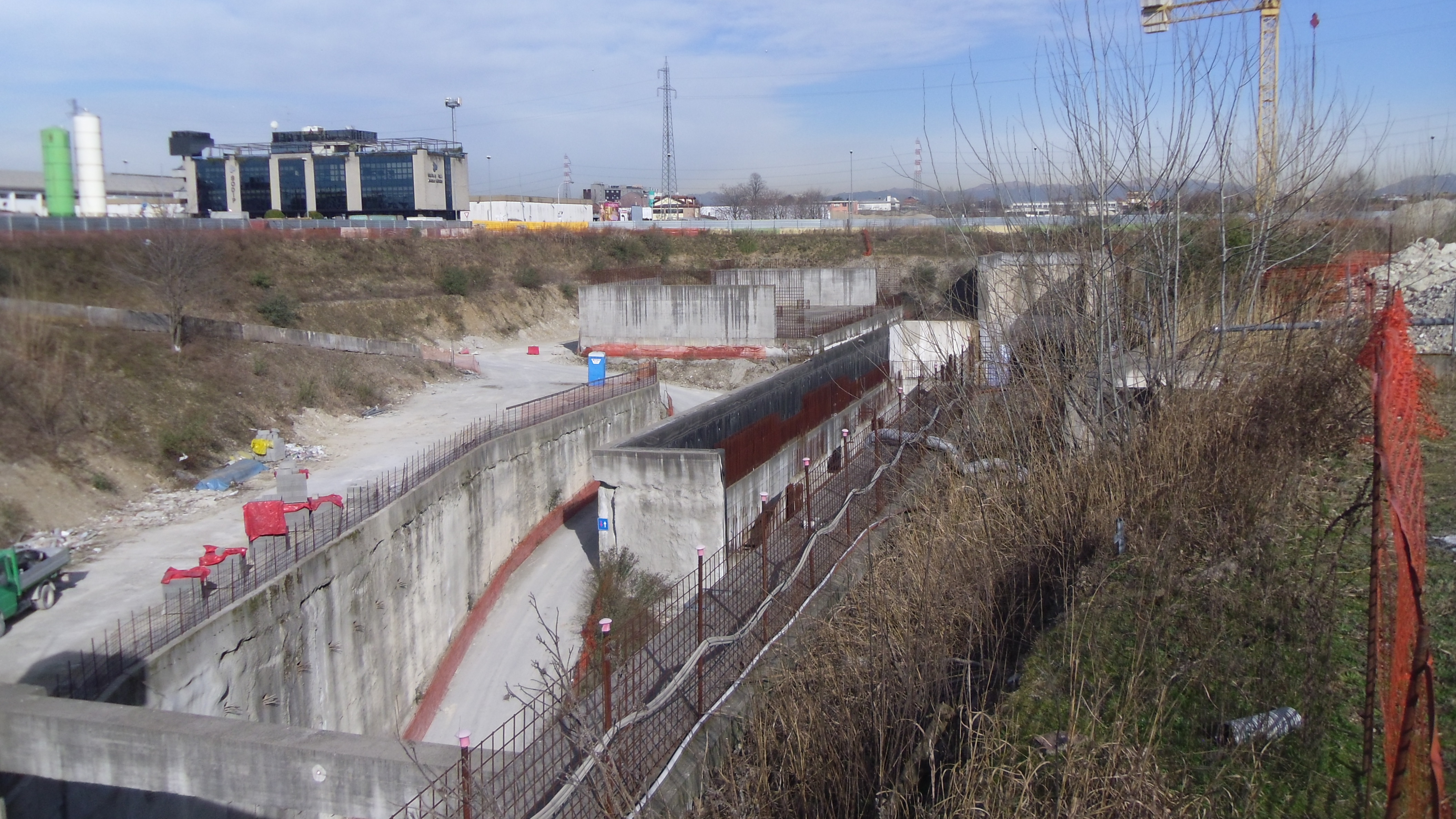

LINATE: Sono iniziati i lavori di allestimento della stazione con il montaggio delle porte di banchina e delle carpenterie metalliche che reggerrano le pannellature lungo le pareti e delle strisce segnaletiche che sono già in posizione. Sembrerebbe che quest’ultime facciano finalmente esplicito riferimento allo stile “Albini-Helg-Noorda” come più volte auspicato. Intanto è in allestimento il primo treno che dovrà effettuare i primi test sul funzionamento degli impianti.

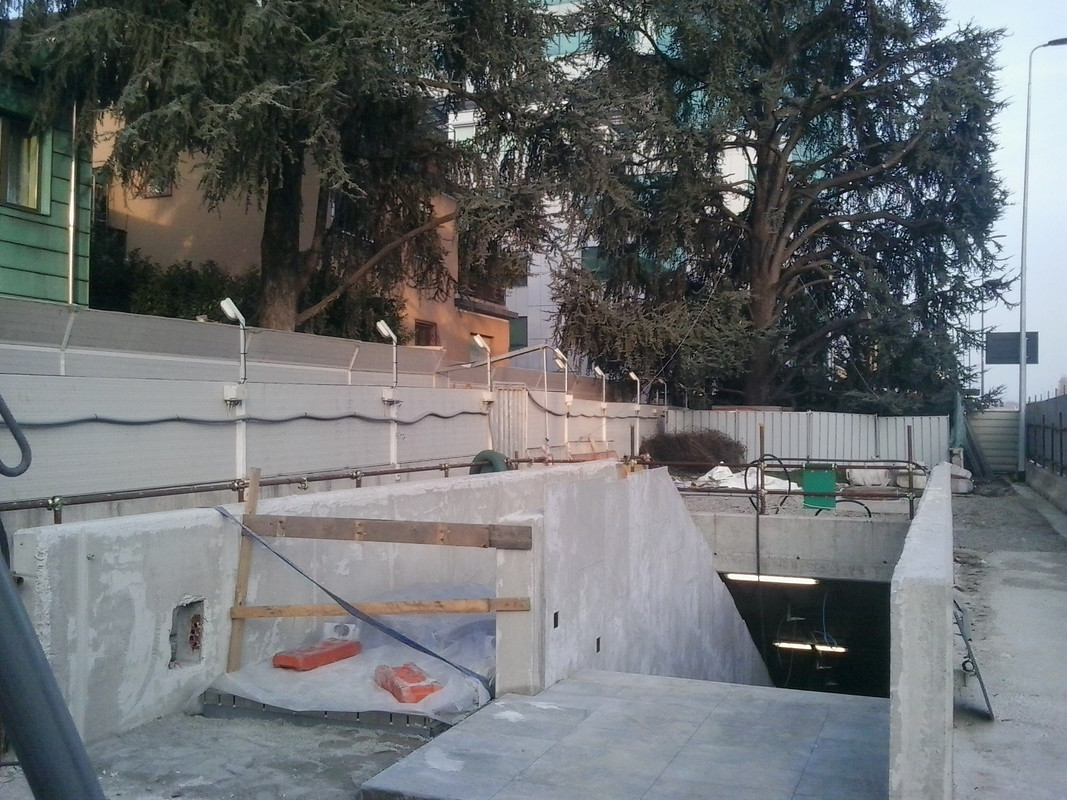

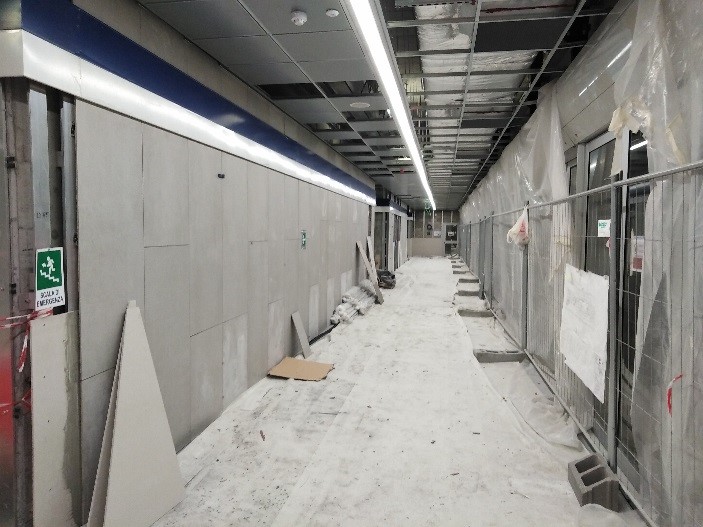

FORLANINI QUARTIERE: terminata la realizzazione delle strutture e delle uscite, è iniziata la fase di allestimento interno.

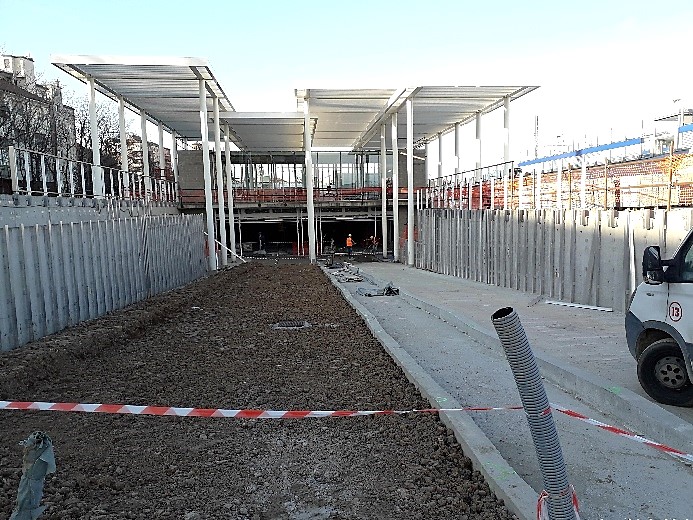

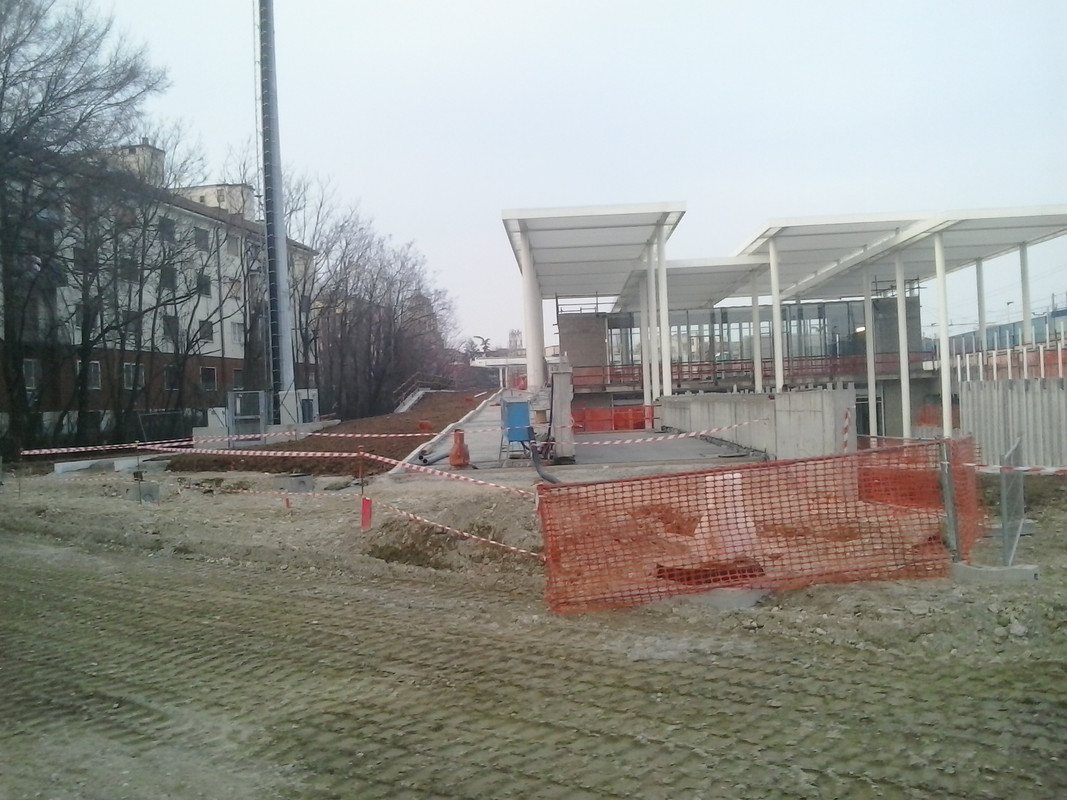

FORLANINI FS: terminata la realizzazione delle strutture e delle uscite, è iniziata la fase di allestimento interno. Nel manufatto Sereni (“Pratone”) prosegue l’attività di supporto delle “talpe” che stanno scavando la tratta centrale. La riconsegna del pratone alla città avverrà solo una volta aperta l’intera metropolitana.

TRATTA EST

ARGONNE: terminata la realizzazione delle strutture e delle uscite, è iniziata la fase di allestimento interno.

SUSA: terminata la realizzazione delle strutture e delle uscite, è iniziata la fase di allestimento interno.

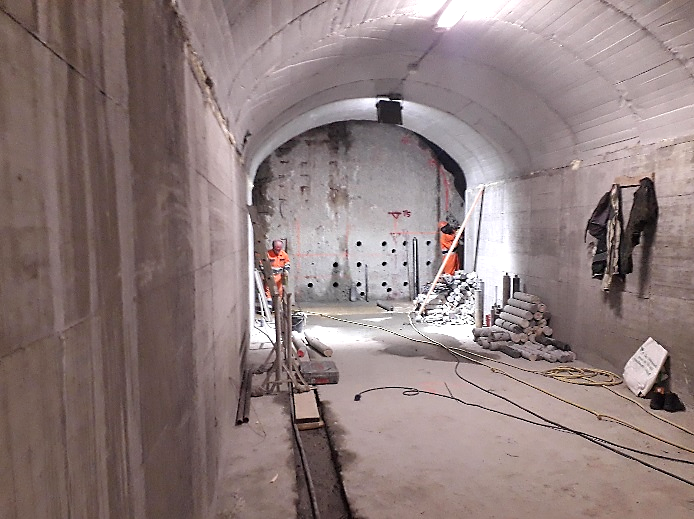

DATEO: terminata la realizzazione delle strutture e delle uscite, è iniziata la fase di allestimento interno.

TRICOLORE: prosegue l’attività di supporto alle due talpe.

TRATTA CENTRALE

SAN BABILA: completato lo scavo, si sta procedendo a consolidare il terreno per realizzare i sei cunicoli (tre per direzione) che collegheranno il vano scale centrale con i tunnel contenenti le banchine (già realizzati con le talpe).

SFORZA POLICLINICO: realizzata la soletta intermedia, è in corso la rimozione del terreno fino al fondo della stazione.

SANTA SOFIA: realizzata la soletta intermedia, è stato rimosso il terreno fino al fondo della stazione dove ora si sta procedendo a consolidare il terreno per realizzare i sei cunicoli (tre per direzione) che collegheranno il vano scale centrale con i tunnel contenenti le banchine.

VETRA: prosegue la realizzazione delle strutture interne.

DE AMICIS: è in corso la realizzazione delle paratie nord della stazione.

SANT’AMBROGIO: è in corso l’ultima fase di scavo per arrivare fino al fondo della stazione. E’ in corso la seconda fase di realizzazione del corridoio pedonale di collegamento tra M4 e M2. Nei due manufatti per la manutenzione talpe è in corso una fase di consolidamento propedeutica all’inizio dello scavo.

TRATTA OVEST

SOLARI: continua la rimozione delle due talpe che hanno scavato la tratta ovest.

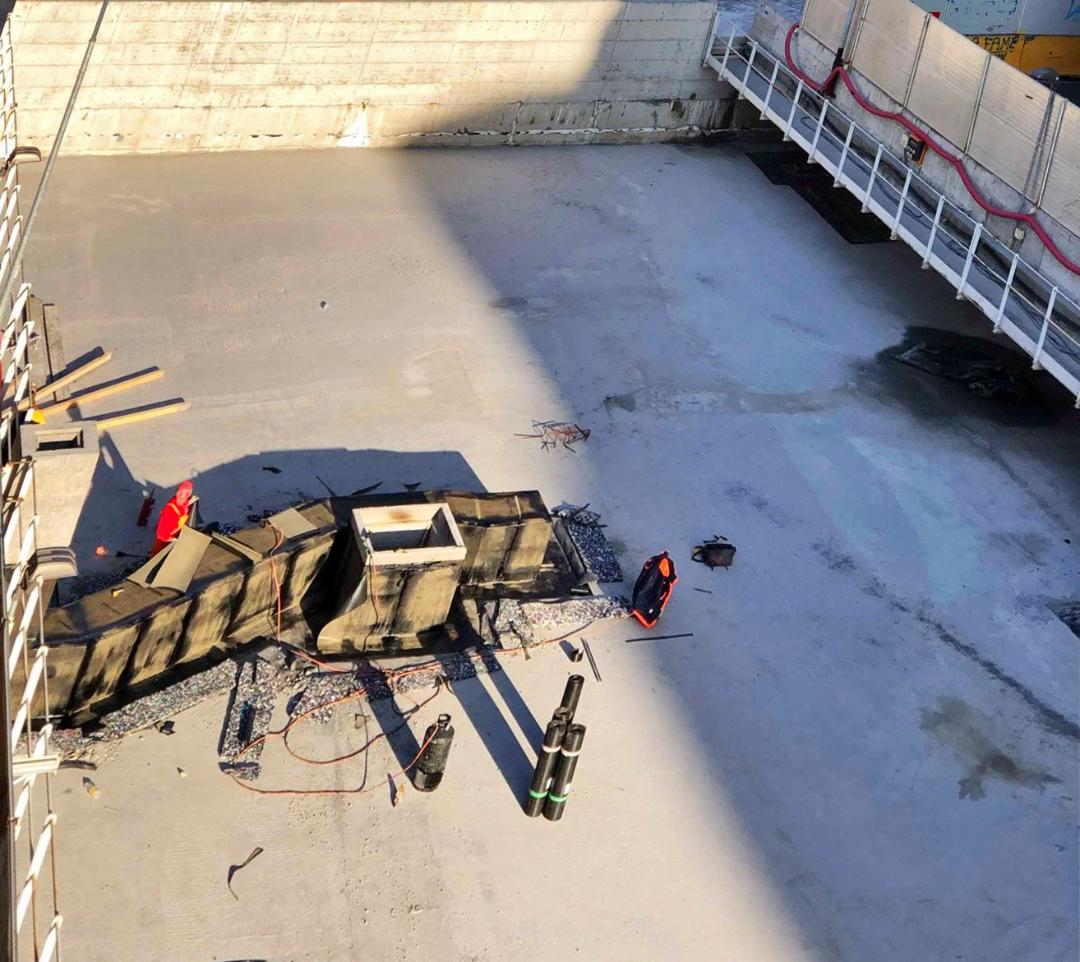

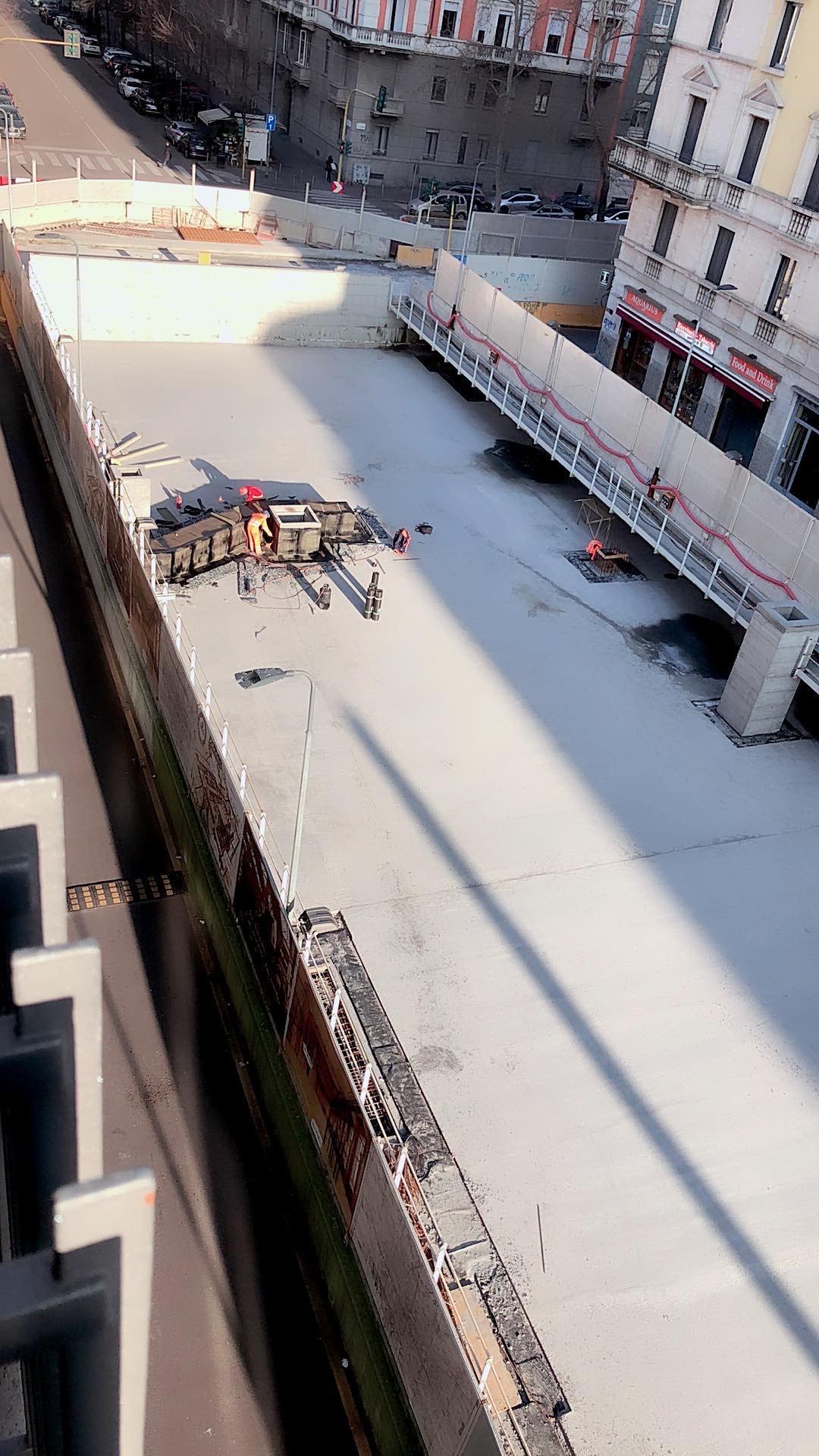

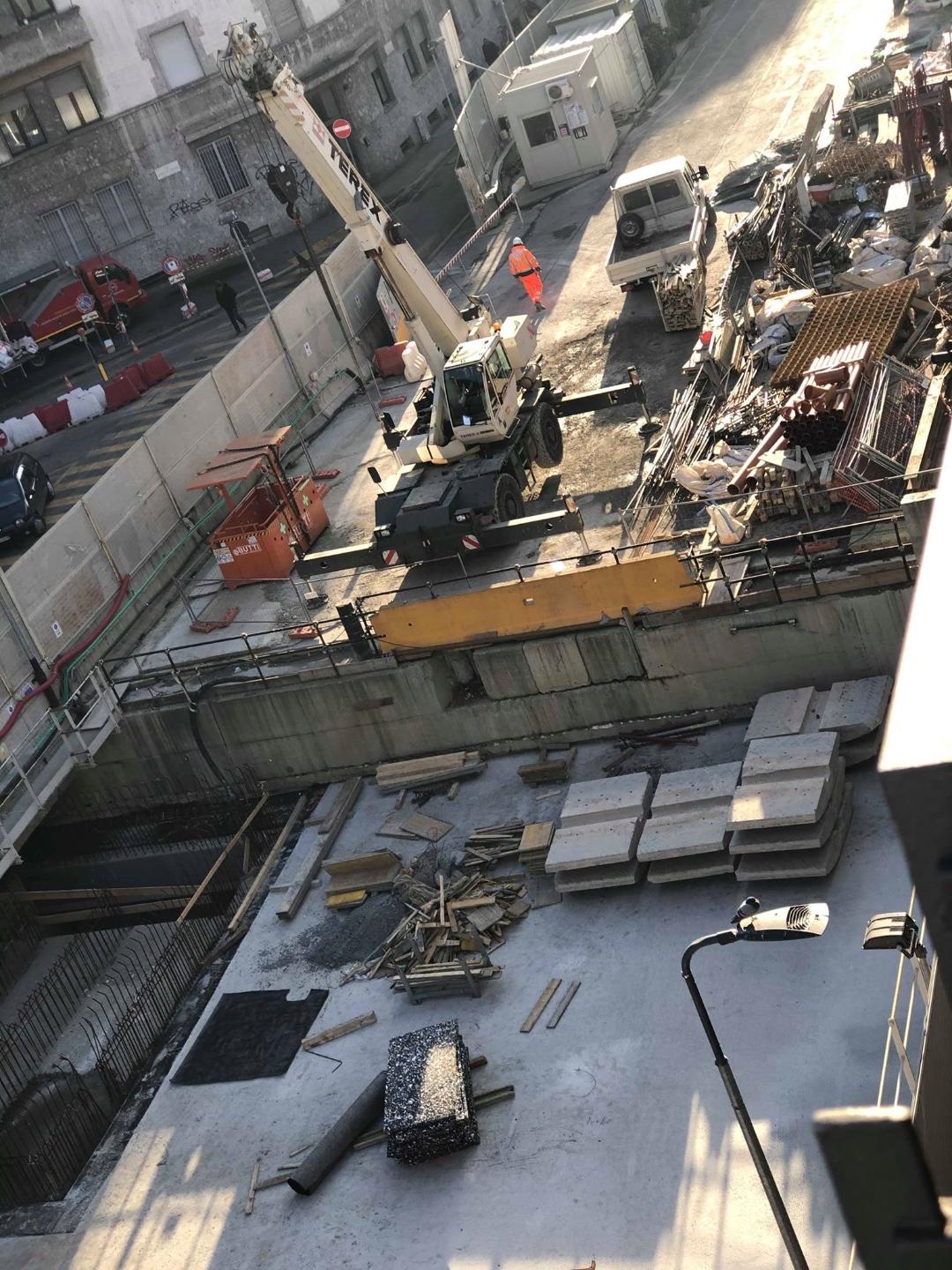

FOPPA: ormai è stata quasi completata la soletta di copertura, quindi dovrebbe iniziare il rinterro propedeutico alla modifica del cantiere.

WASHINGTON-BOLIVAR: ormai è stata quasi completata la soletta di copertura, quindi dovrebbe iniziare il rinterro propedeutico alla modifica del cantiere.

TOLSTOJ: completata la realizzazione delle strutture interne, nel lato sud è già iniziato il rinterro propedeutico alla modifica del cantiere.

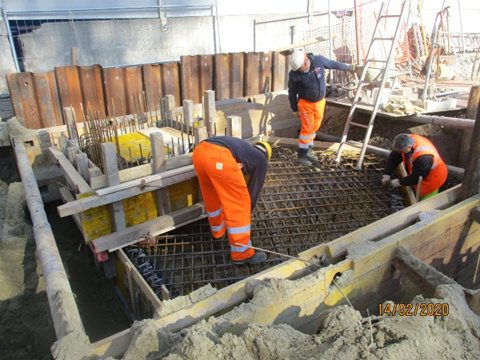

FRATTINI: le strutture sono ormai completate. E’ in corso la realizzazione delle uscite e la realizzazione delle partizioni interne al vano stazione.

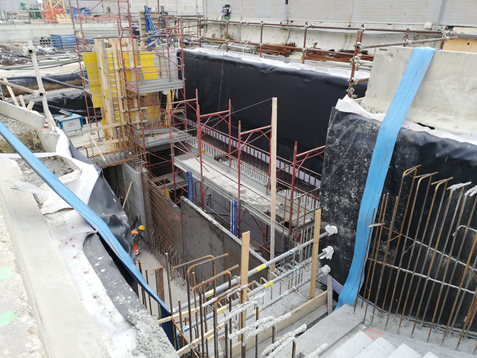

GELSOMINI: prosegue la realizzazione delle strutture e delle uscite.

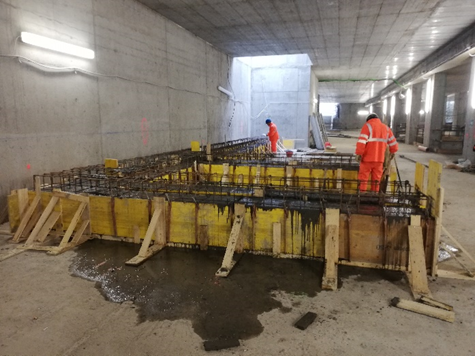

SEGNERI: prosegue la realizzazione delle strutture e delle uscite.

SAN CRISTOFORO: procede la realizzazione delle strutture e delle uscite verso piazza Tirana.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

Finalmente inizia a girare una foto dell’allestimento di prova della Metro 4. Certamente meglio della Metro5 “lilla”, ma non è certo una cosa difficile da fare. Quello che si nota è l’assenza di una ricerca specifica. In pratica si è andati sull’”usato sicuro” di matrice “nordica” (vedi Copenhagen), come era previsto proprio per la M5 prima dell’allestimento che ora possiamo vedere tutti. Sulla segnaletica bene la striscia continua; ignorate i caratteri scelti perchè si useranno quelli standard delle altre linee, ovvero la rivisitazione del carattere “Noorda” a sua volta derviazione dell’Helvetica.

Ma visto quello che si fa oggi (vedi link sotto), sopratutto in tema di materiali, visto che le strutture e i volumi sono già definiti, la capitale mondiale del design si può fermare a questo?



Foto MM:

Foto da Google Earth:

Foto Surjector:

Foto MM:

Foto da Google Earth:

Foto Surjector:

Foto MM:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto da Google Earth:

Foto da Google Earth:

Ecco il rendering del collegamento M3-M4 che ha suscitato tante polemiche. Come potete vedere sempra che il vano ascensore sia posto quasi vicino alla Basilica di San Nazaro, e quindi lì dovrebbero esserci anche le scale fisse o mobili. Ma se vediamo la foto della planimetria (che qualche coraggioso Giornalista è riuscito a pubblicare), il tunnel pedonale si ferma solo a metà di via Pantano. A cosa serve un simile manufatto? Non ha caso il rendering è subito sparito.

Foto da Google Earth:

Foto da Google Earth:



Foto da Google Earth:

Corridoio di collegamento tra M2 e M4:

Foto da Google Earth:

Foto da Google Earth:



Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Prossima fase:

Fase successiva:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

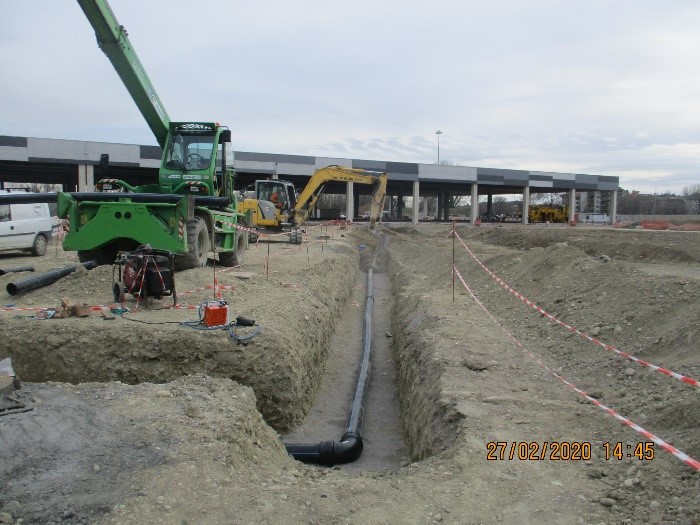

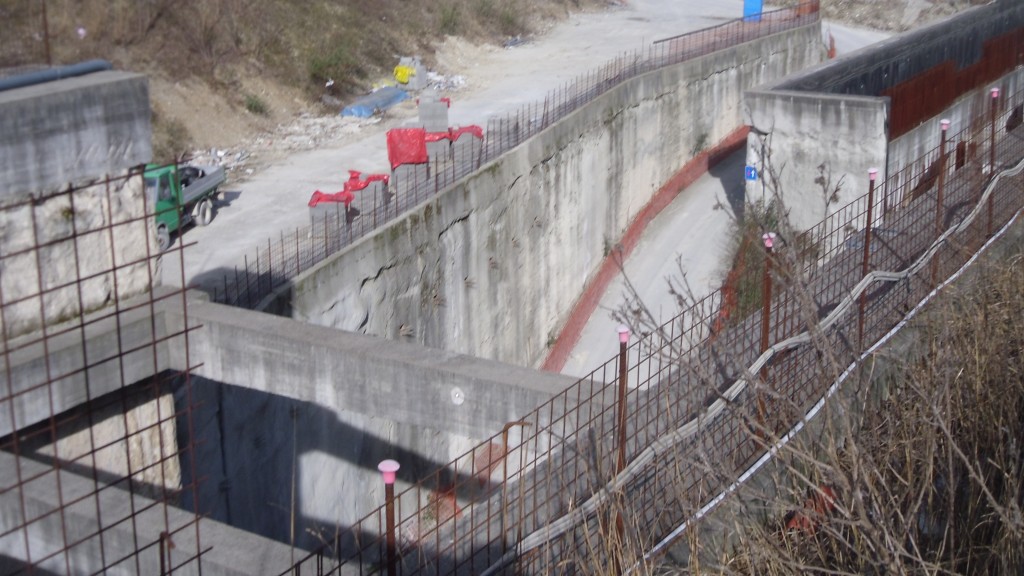

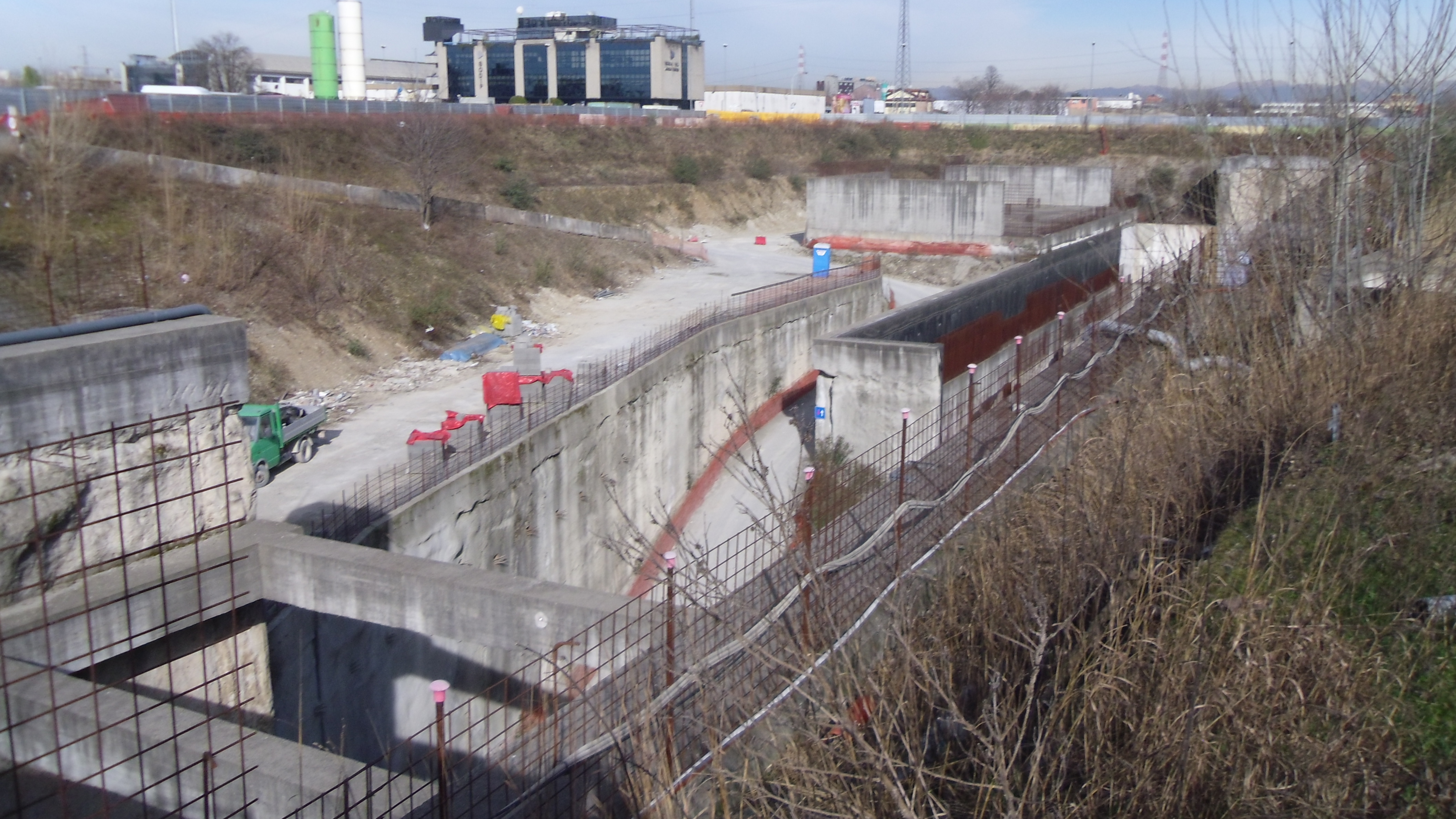

Il deposito:
