Oltre ad andare agli eventi del Fuorisalone 2018 con la metropolitana (e gli altri mezzi pubblici), potrete anche vedere come la metropolitana stessa sia presente ad alcuni eventi.

Tutto grazie alla Mariotti-Fulget e allo studio Piovenefabi di cui vi avevo parlato l’anno scorso. Tutto nasce dalla decisione di rilanciare il Sillipol, ovvero il materiale usato per i pannelli che rivestono le stazioni storiche della Linea 1 Rossa.

L’iniziativa viene rilanciata quest’anno e la ditta Fulget, dopo aver dedicato il 2017 alla riscoperta dei progetti fatti in collaborazione con Franco Albini, ha voluto dedicare quest’anno a Giiò Ponti.

Nella settimana del Fuorisalone 2018 si sono moltiplicate le iniziative:

la Mariotti-Fulget espone in via Maroncelli 14 (zona Garibaldi, vicino a via Pasubio, metro 2,5; tram 2,4; bus 70,94) con
“SILLIPOL STUDIES #3″ LINK

lo studio Piovenefabi espone in via Popoli Uniti 11 (zona Greco, metro 1; tram 1, 87) presso MANIERA gallery LINK. Naturalmente con la consulenza storico-architettonica del sottoscritto!

Ma non finisce qua, pare che anche lo storico logo MM di Bon Noorda con le due “m” sovrapposte e opposte, sia stato usato per un progetto di design-souvenir per Milano. A presto altre notizie.

© 2018 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o


Twitter @MetroxMilano

MetroxMilano su Facebook

SITO UFFICIALE

PETIZIONE PER IL COLLEGAMENTO M4-M3:

FIRMATE ORA!

ATTENZIONE! Ricordo a tutti i lettori che continua la campagna lanciata dall’Associazione MetroxMilano a favore del collegamento pedonale diretto tra M4 e M3 (clicca qui per maggiori informazioni), ricordatevi di firmare la petizione. E’ vero che il Comune ha annunciato che il collegamento verrà fatto, ma per adesso siamo solo allo studio di fattibilità, quindi molto lontani perfino dalla finanzabilità dell’opera (al di là delle promesse fatte). Ricordiamo che il CIPE ha impiegato molti mesi solo per approvare la variante Tricolore che era a costo zero! Pertanto vi invito a firmare e far firmare questa petizione che si è bloccata, inutilmente, subito dopo quello che, per ora, è solo un annuncio.

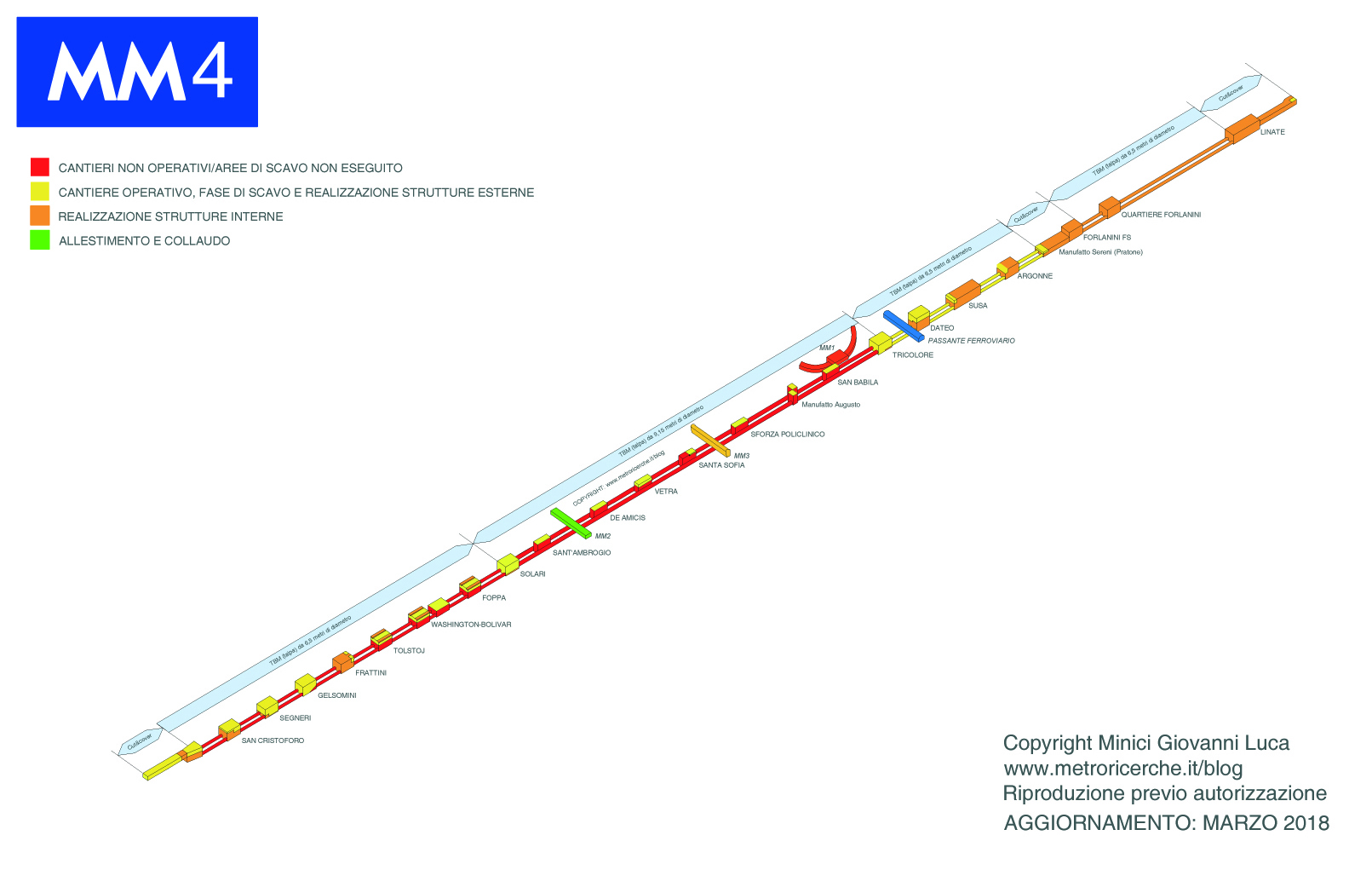

AVANZAMENTO COMPLESSIVO:

38% al 14/03/2018

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Dal 15 marzo 2016 IN CORSO: realizzazione strutture

SEGNERI Dal 17 marzo 2015 IN CORSO: realizzazione strutture

GELSOMINI Dall’11 giugno 2015 IN CORSO: scavo e realizzazione strutture

FRATTINI Dal 26 febbraio 2015 IN CORSO: realizzazione uscite

TOLSTOJ Da maggi0 2015 IN CORSO: scavo

WASHINGTON-BOLIVAR Da 31 agosto 2015 IN CORSO: scavo

FOPPA Dal 2 settembre 2015 IN CORSO: scavo

SOLARI Dal 27 agosto 2015 IN CORSO: realizzazione strutture

SANT’AMBROGIO Dal 22 febbraio 2016 IN CORSO: spostamento sottoservizi

DE AMICIS Dal 22 febbraio 2016 IN CORSO: spostamento sottoservizi

VETRA Dal 22 febbraio 2016: IN CORSO: scavo e consolidamento fondo

SANTA SOFIA Dal 19 febbraio 2016 IN CORSO: realizzazione paratie

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 IN CORSO: spostamento sottoservizi e realizzazione paratie

SAN BABILA Dal 18 dicembre 2015 IN CORSO: realizzazione paratie

TRICOLORE Dal 5 agosto 2015 IN CORSO: realizzazione strutture

DATEO Dal 23 gennaio 2015 IN CORSO: realizzazione strutture

SUSA Dal 05 febbraio 2015 IN CORSO: realizzazione uscite

ARGONNE Dal 02 febbario 2015 IN CORSO: realizzazione uscite

FORLANINI FS Dal? IN CORSO: realizzazione uscite

QUARTIERE FORLANINI Dal? IN CORSO: realizzazione uscite

LINATE AEROPORTO Dal 28 maggio 2012 IN CORSO: realizzazione strutture e uscite

FASI REALIZZATIVE:

1)rimozione arredi e alberi

2)spostamento sottoservizi e formazione cantiere definitivo

3)scavo pareti perimetrali e consolidamento fondo

4)scavo e posa tiranti

5)realizzazione strutture

6)realizzazione uscite

7) installazione impianti e binari

8)sistemazione superficiali e allestimento stazioni

Le talpe solitamente attraversano le stazioni durante la fase 6. I collaudi avvengono durante la fase 9.

BOB = Bonifica da Ordigni Bellici della seconda guerra mondiale.

TRATTA EXPO

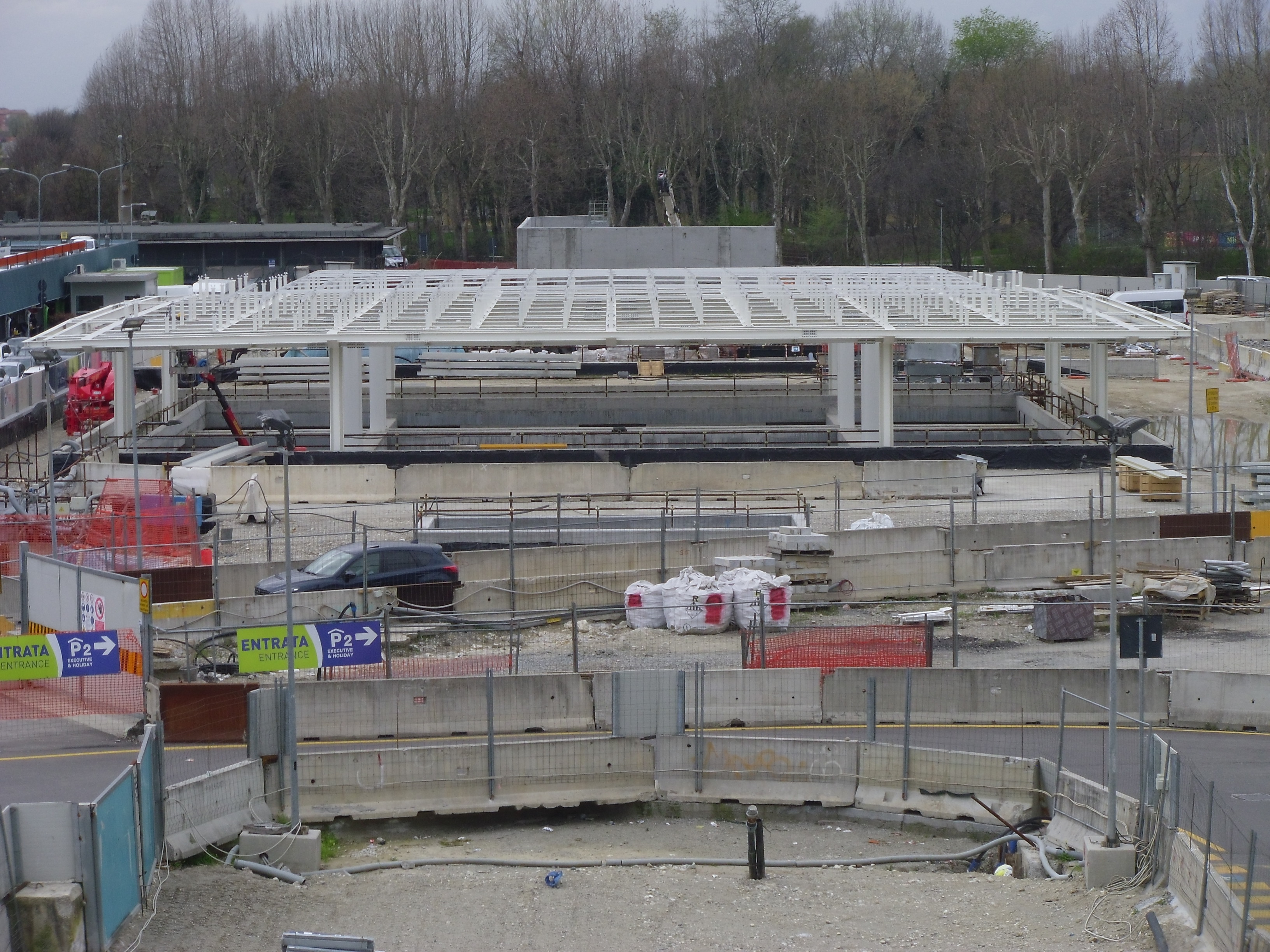

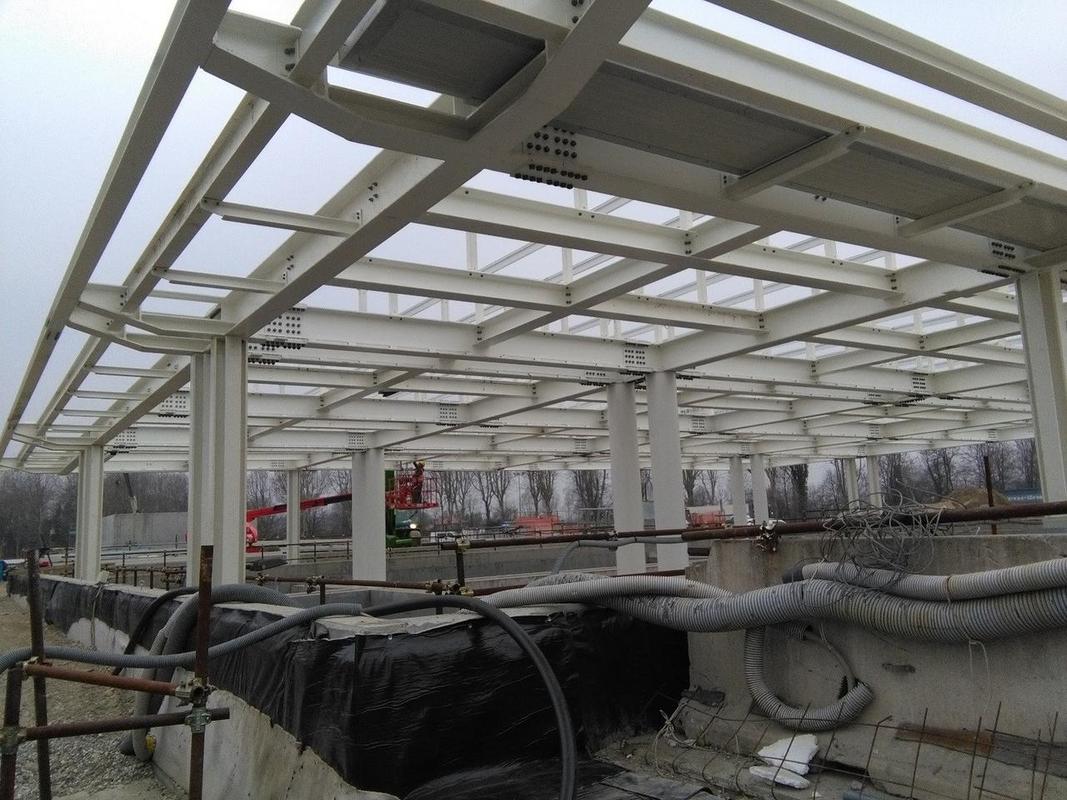

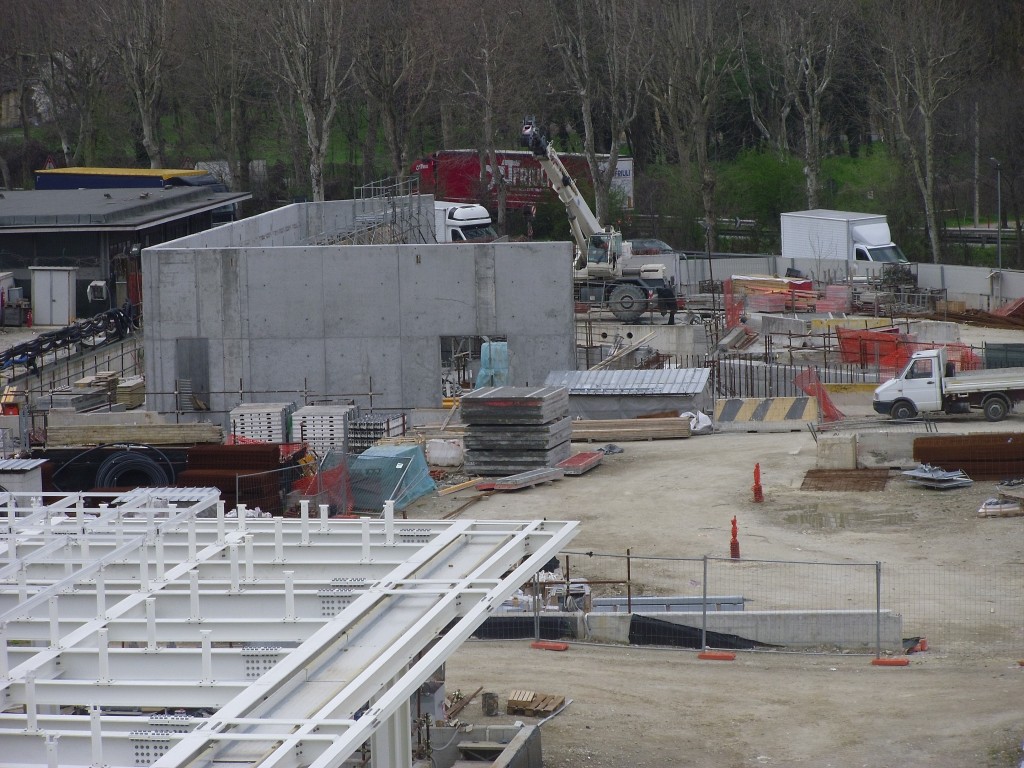

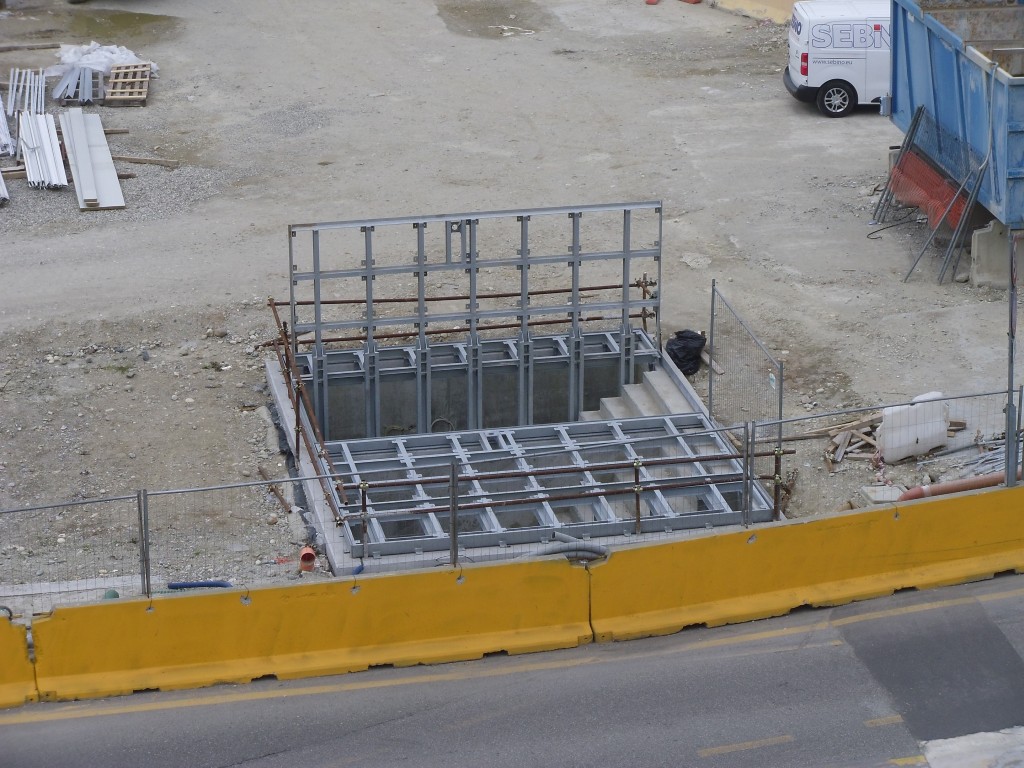

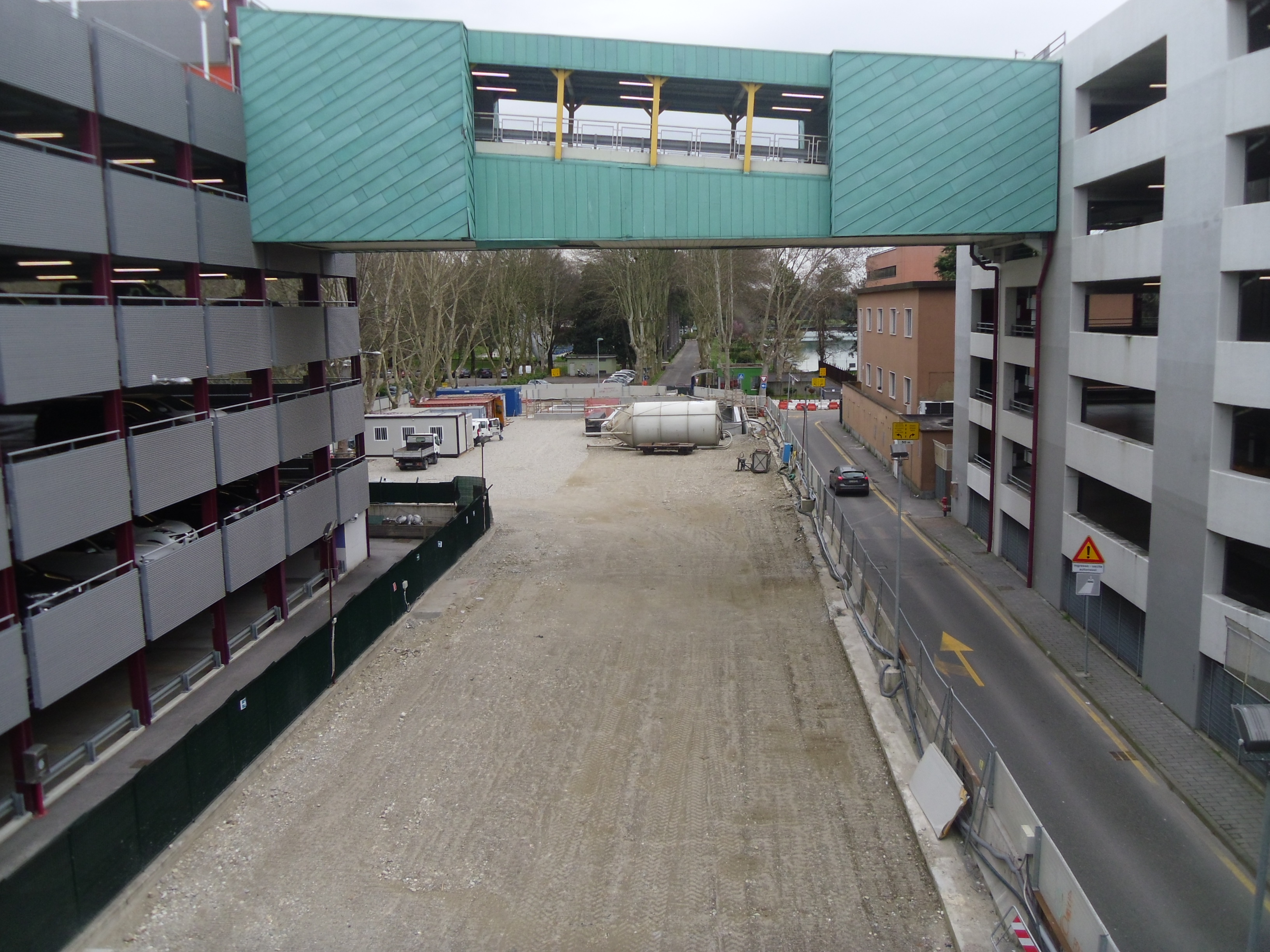

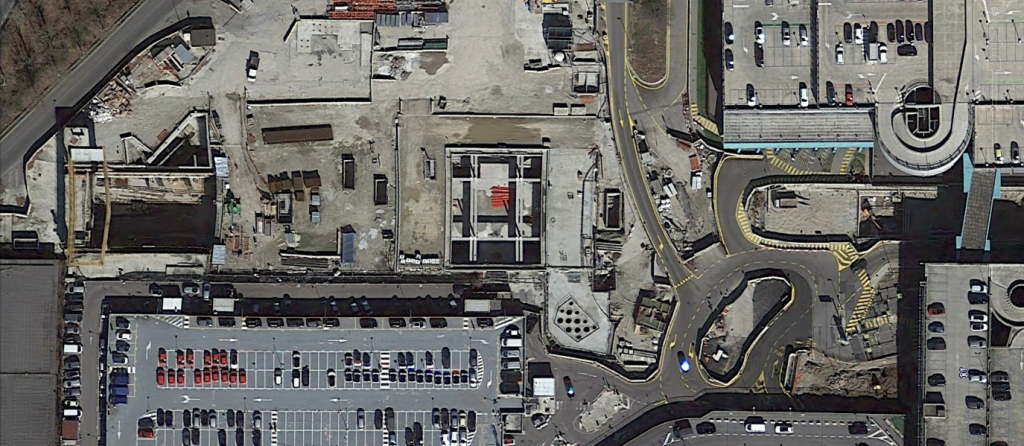

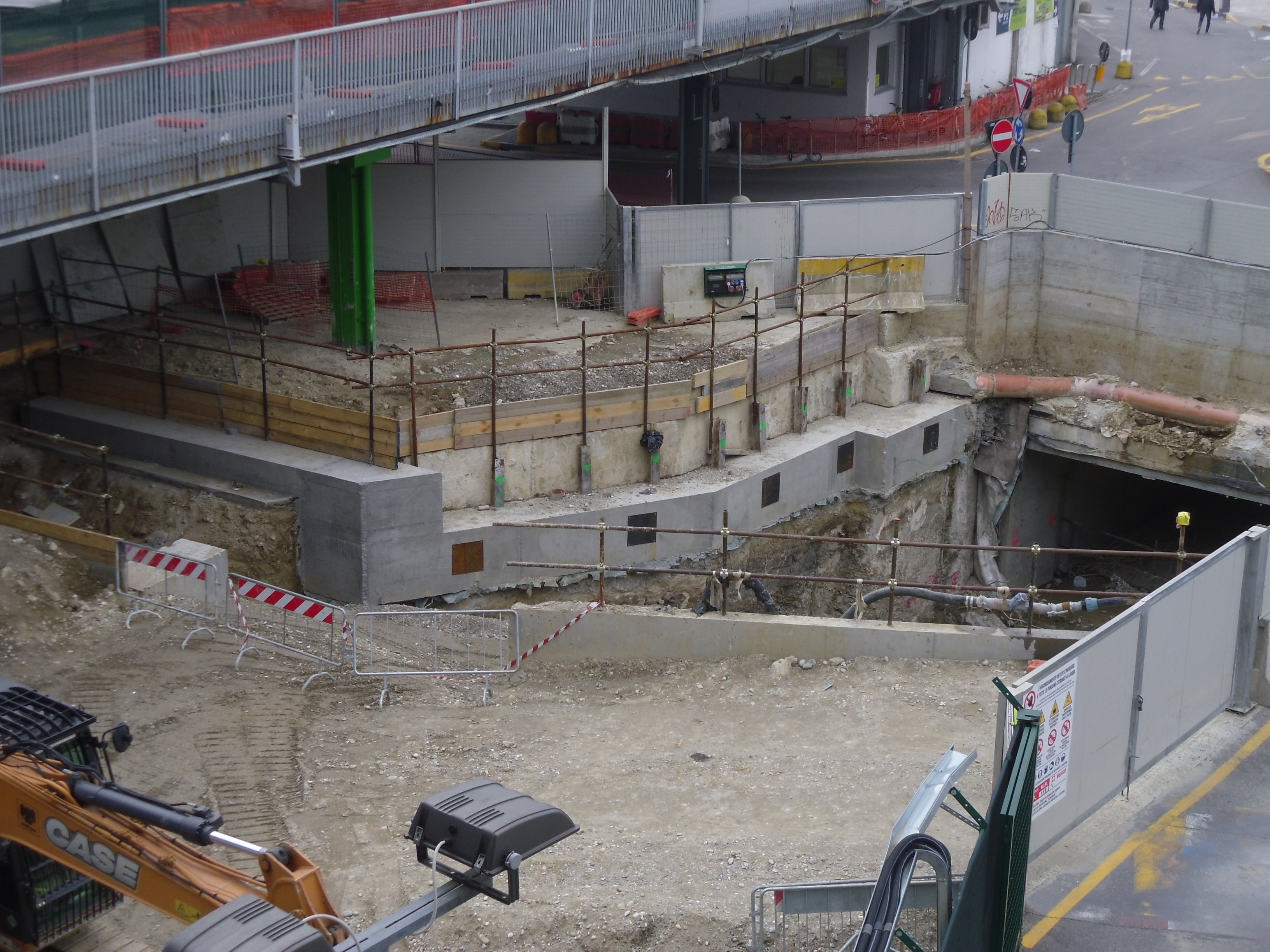

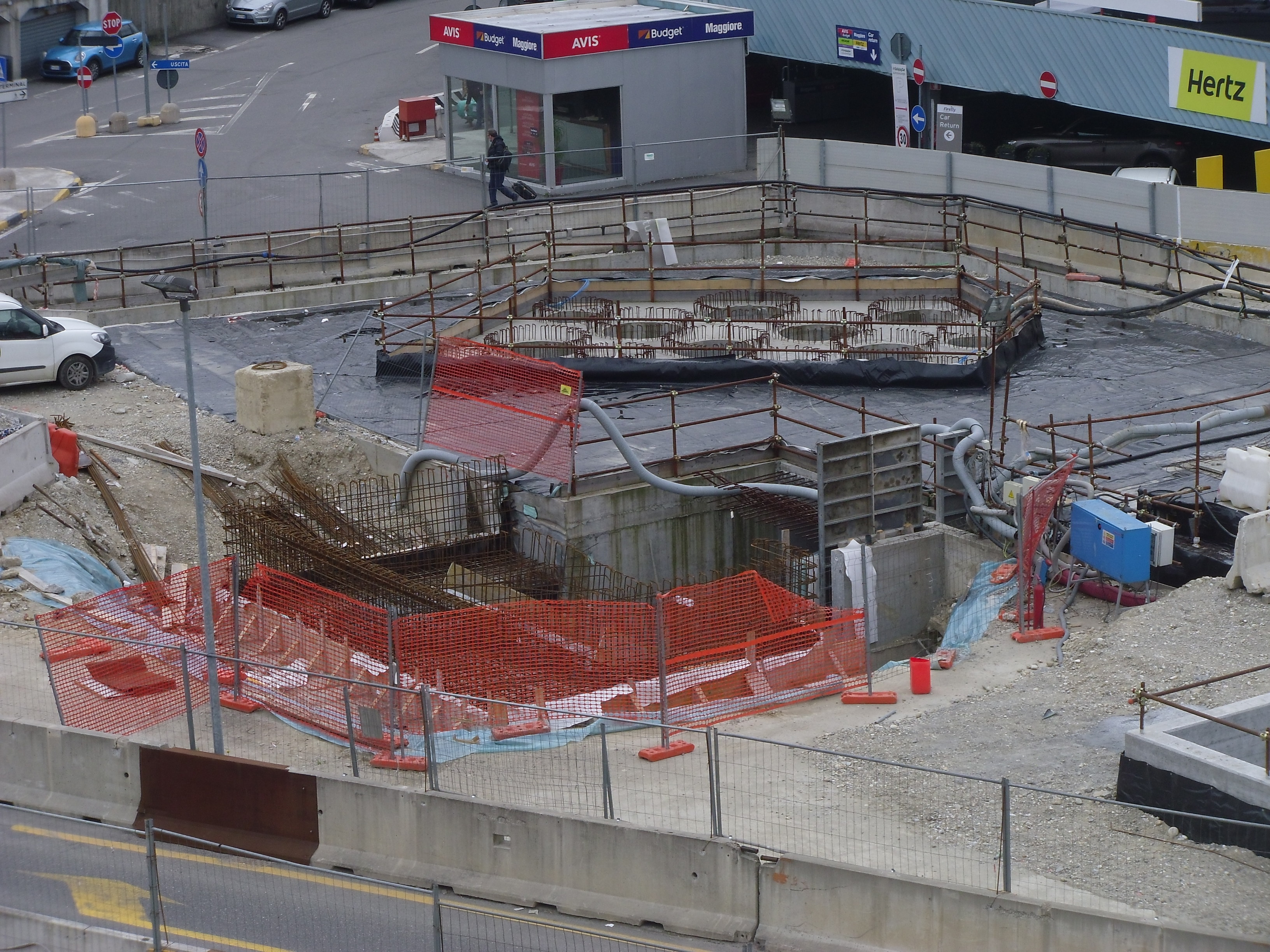

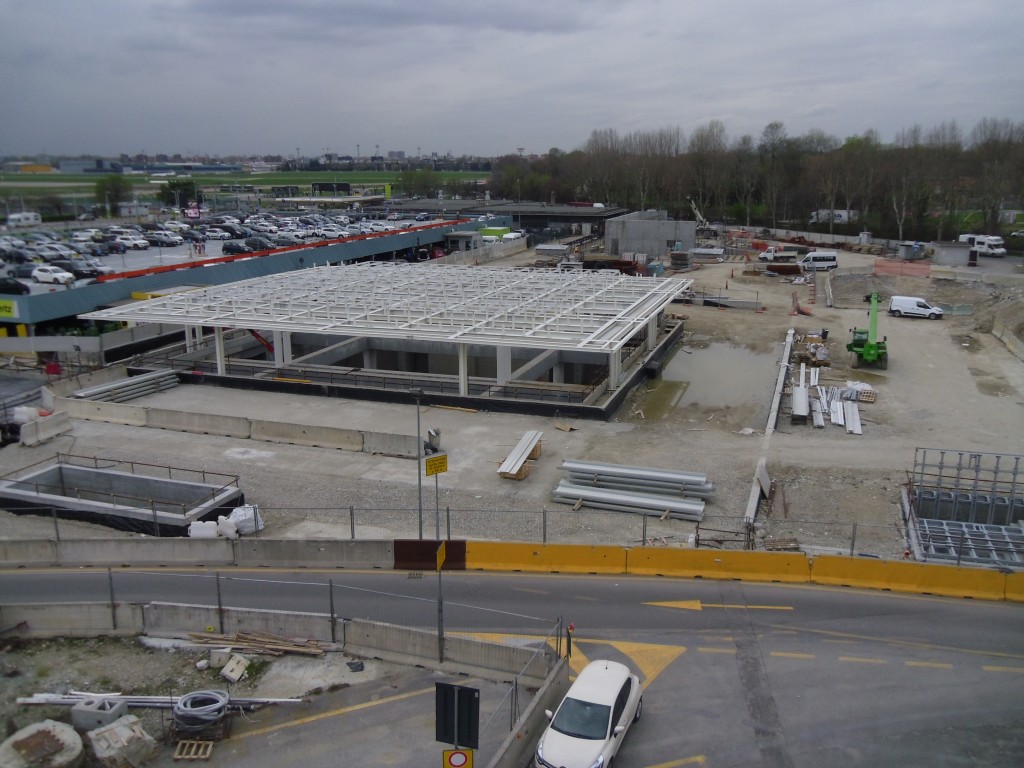

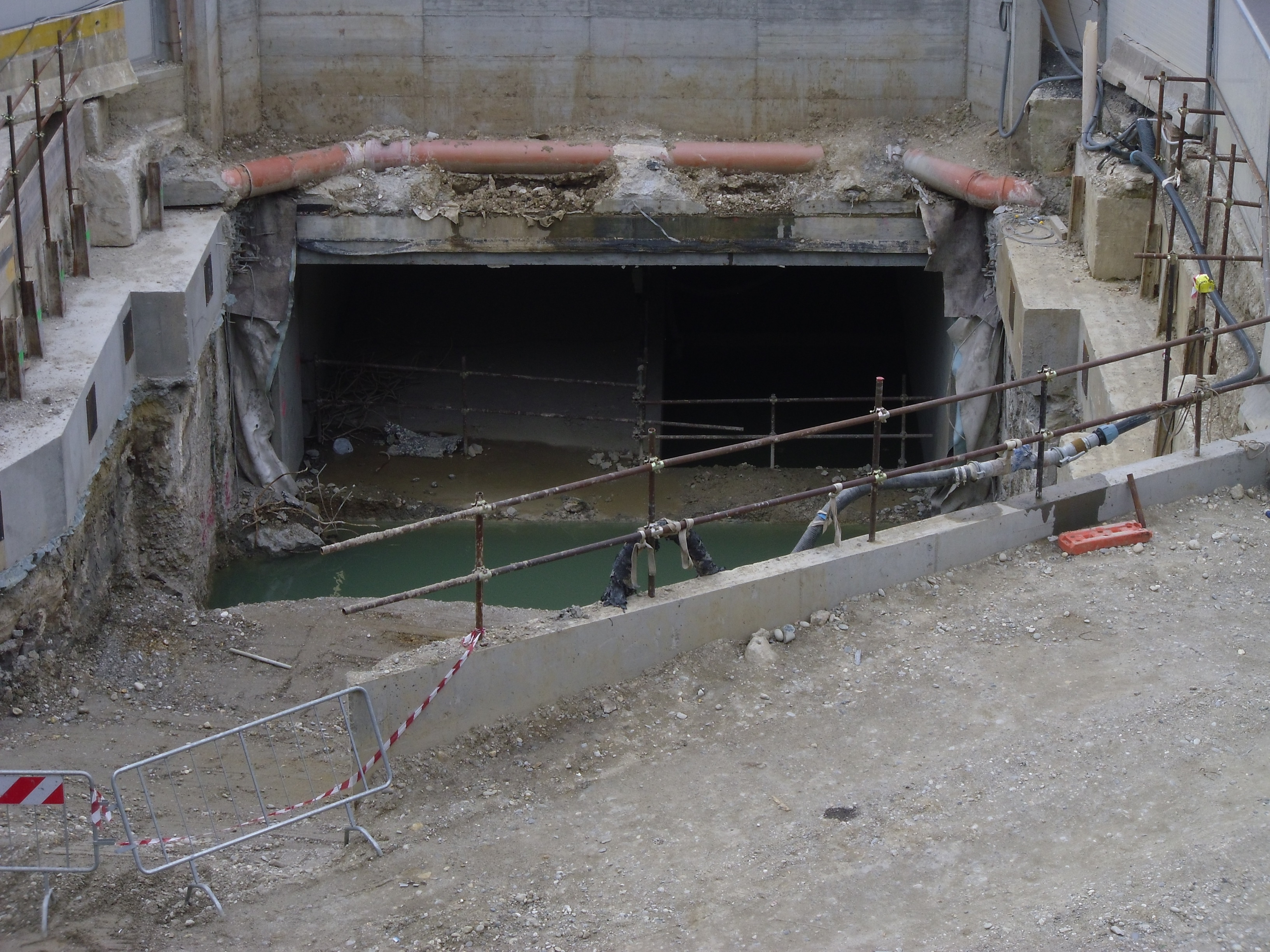

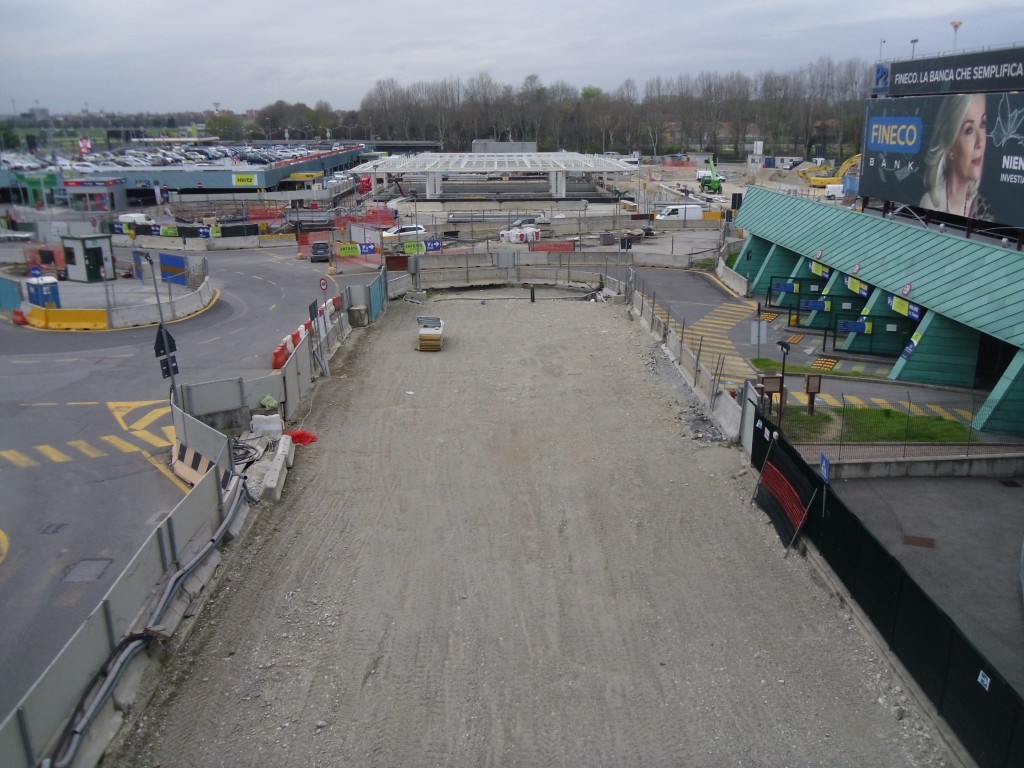

LINATE: Continuana il montaggio della copertura metallica del mezzanino ed è in costruzione l’uscita ovest (a pianta triangolare) di cui ora è visibile l’alto muro posteriore in calcestruzzo armato. Il tronchino è stato completamente ricoperto di terra e tutto è pronto per il ripristino della viabilità. Continuano anche le attività per la realizzazione della terza e ultima sezione del collegamento pedonale con l’aeroporto.

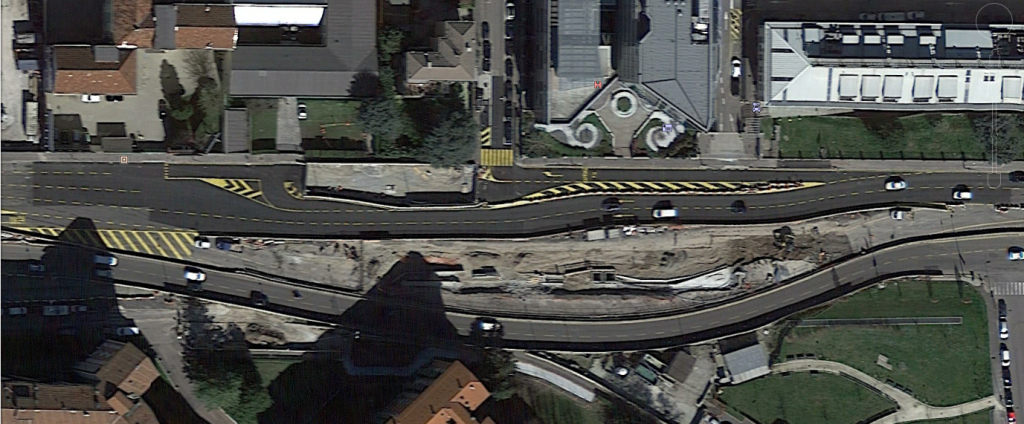

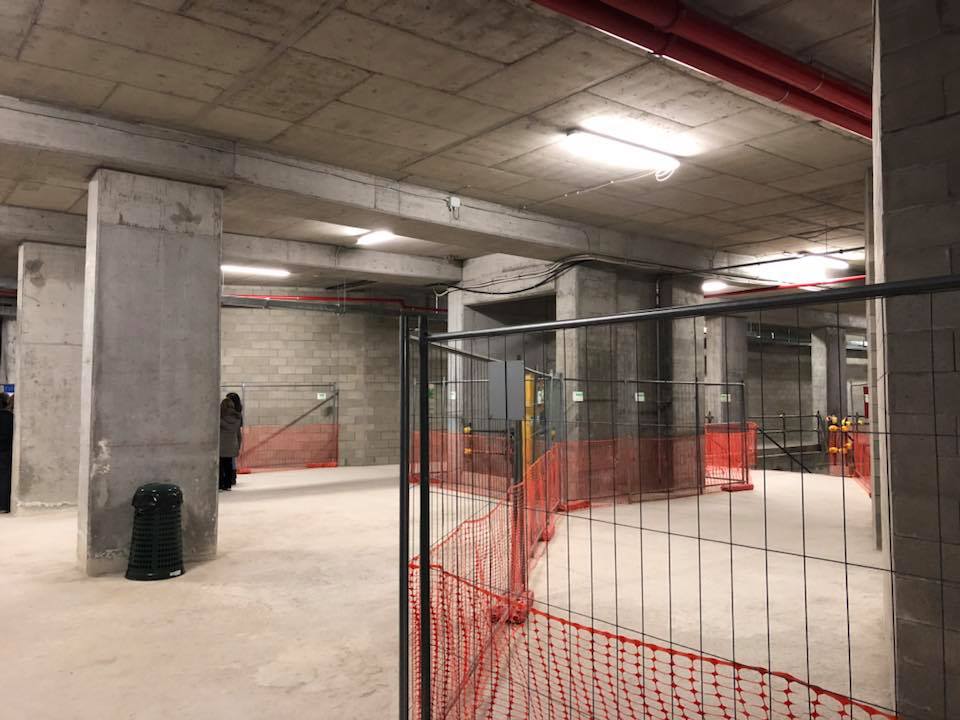

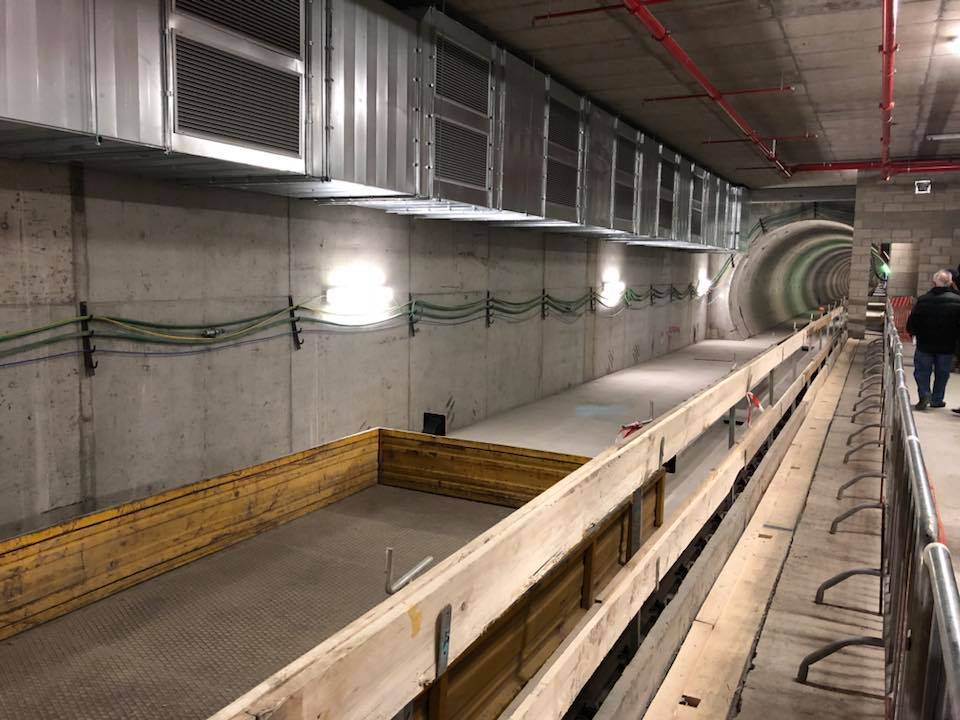

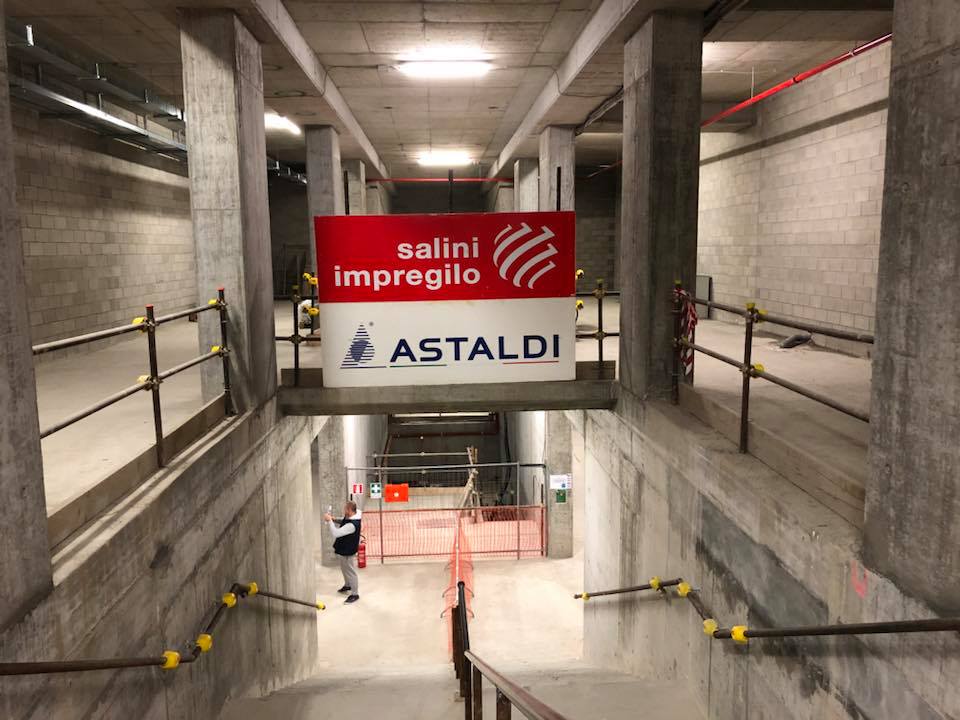

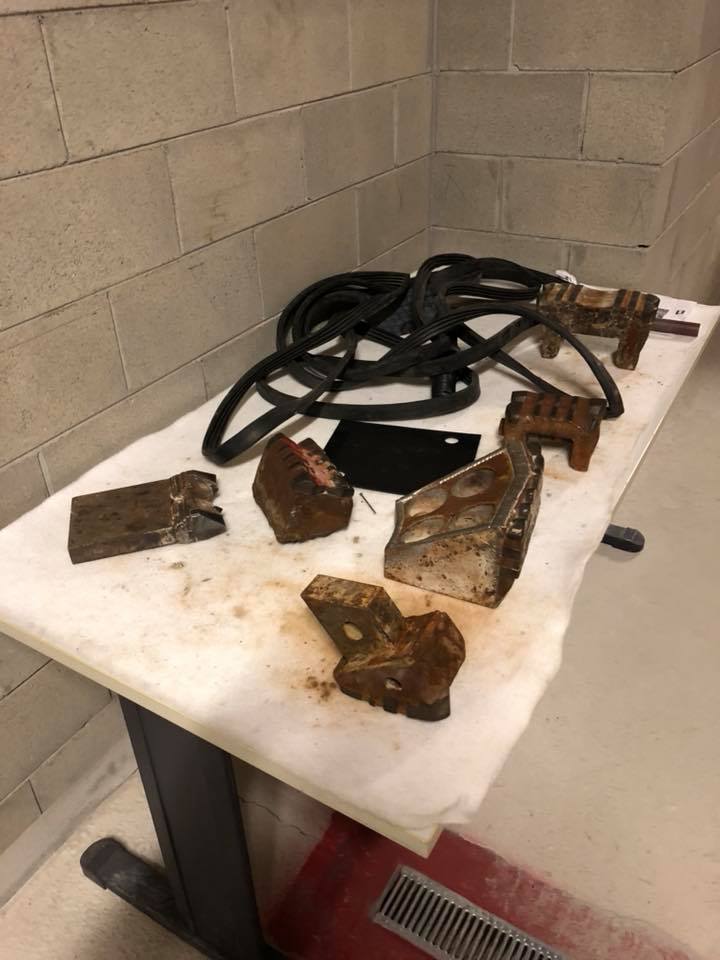

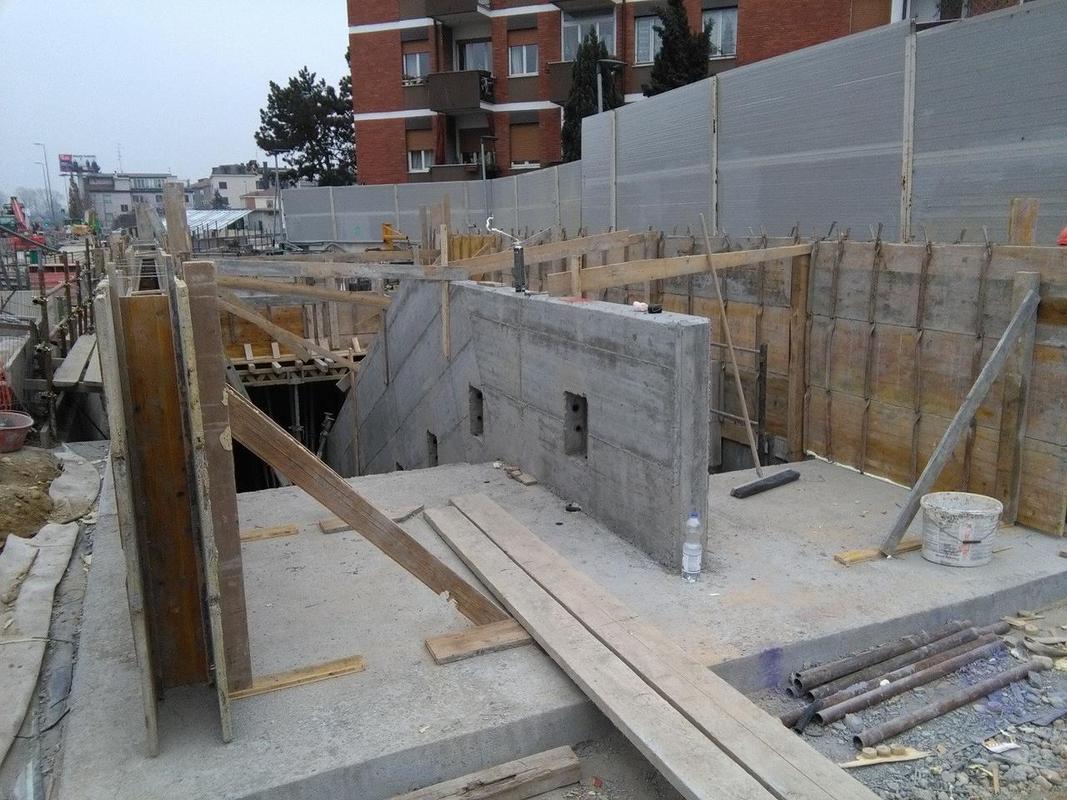

QUARITERE FORLANINI: + quasi terminata la realizzazione delle strutture dell’uscita sud, mentre è iniziata la realizzazione delle paratie per l’uscita nord.

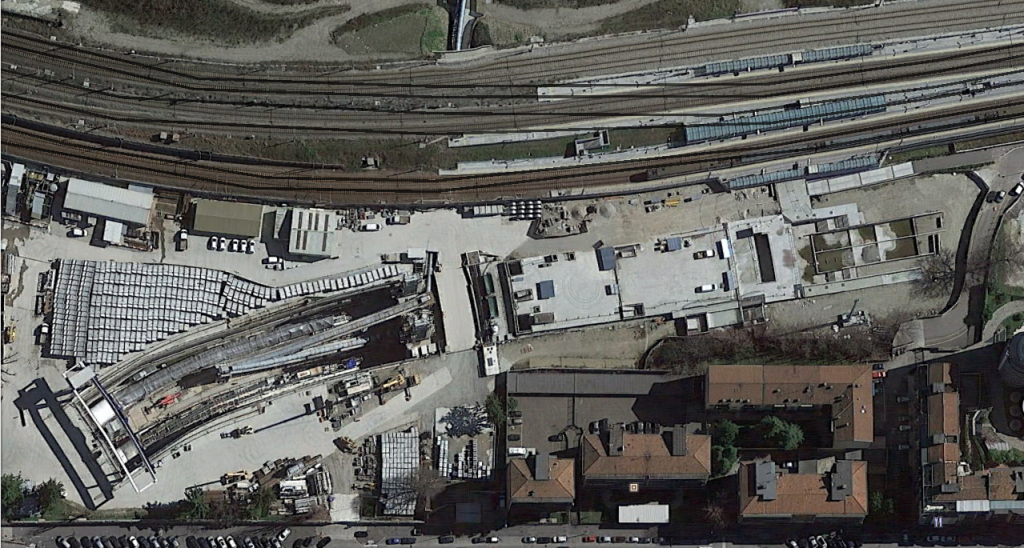

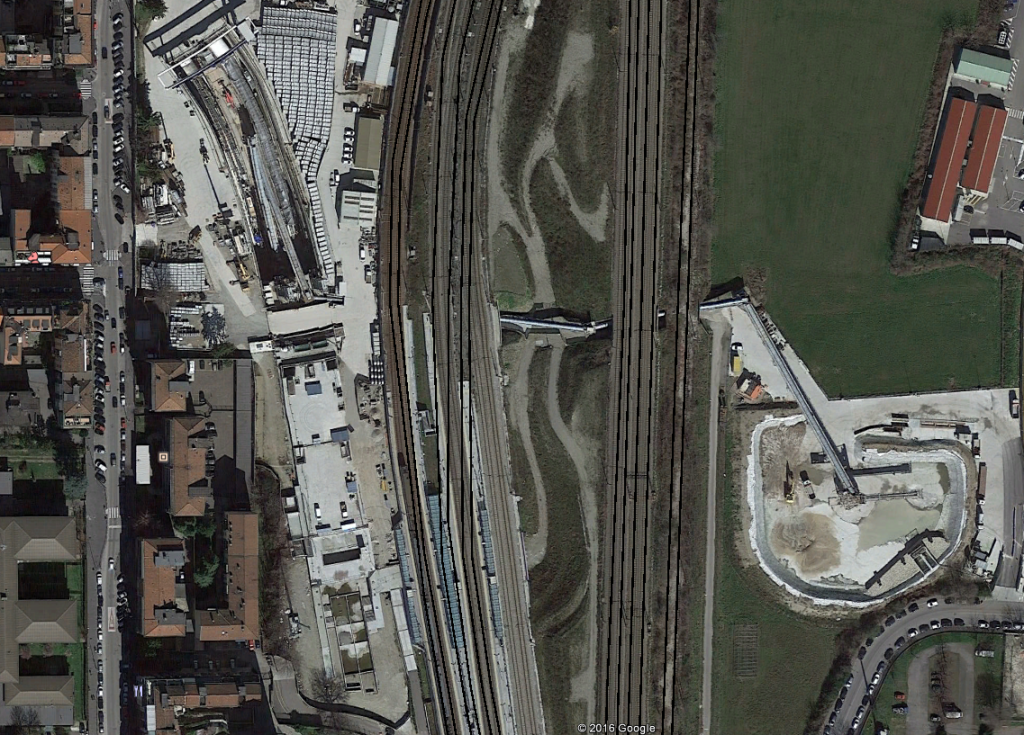

FORLANINI FS: ormai completata la realizzazione al rustico del complesso della stazione. Nel manufatto Sereni (“Pratone”) prosegue l’attività di supporto delle “talpe”.

TRATTA EST

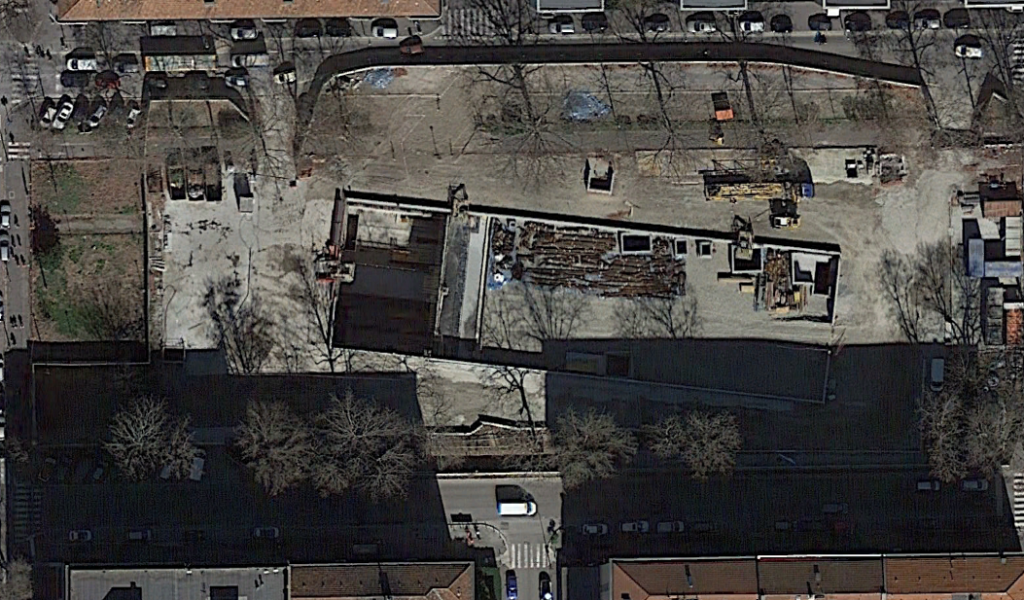

ARGONNE: Sono state completate le strutture della stazione ad eccezione dello spazio utile a permettere il calaggio dei materiali e per la manutenzione delle talpe. Le parti completate sono già state ricoperte. Continua la realizzazione delle strutture delle uscite sul marciapiede nord di viale Argonne.

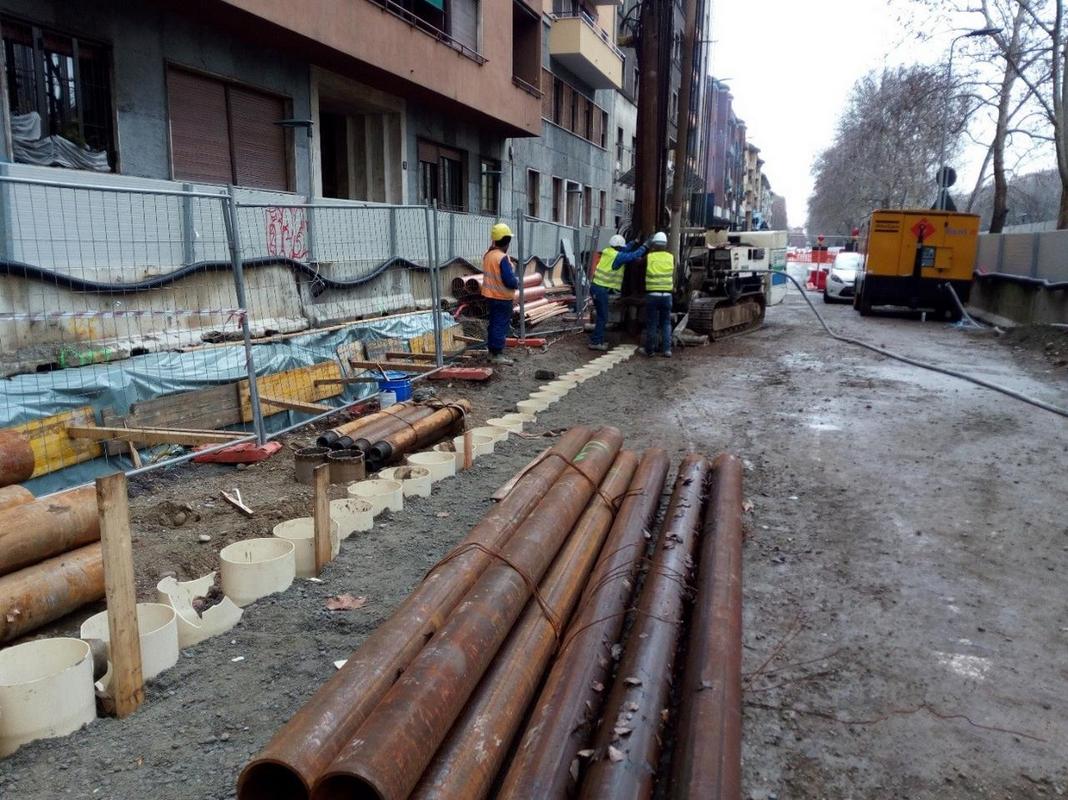

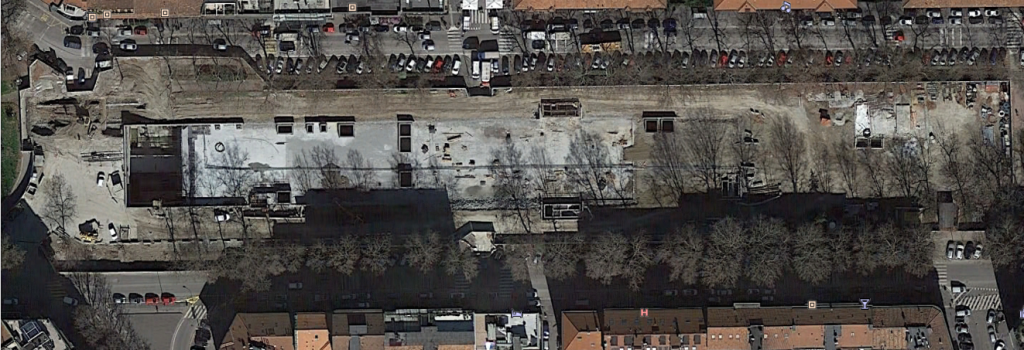

SUSA: sono state completate le strutture del manufatto “Argonne” e della stazione ad eccezione del consueto pozzo per il calaggio dei materiali. Continua la realizzazione delle struture dei blocchi di uscite lungo i marciapiedi laterali di viale Argonne.

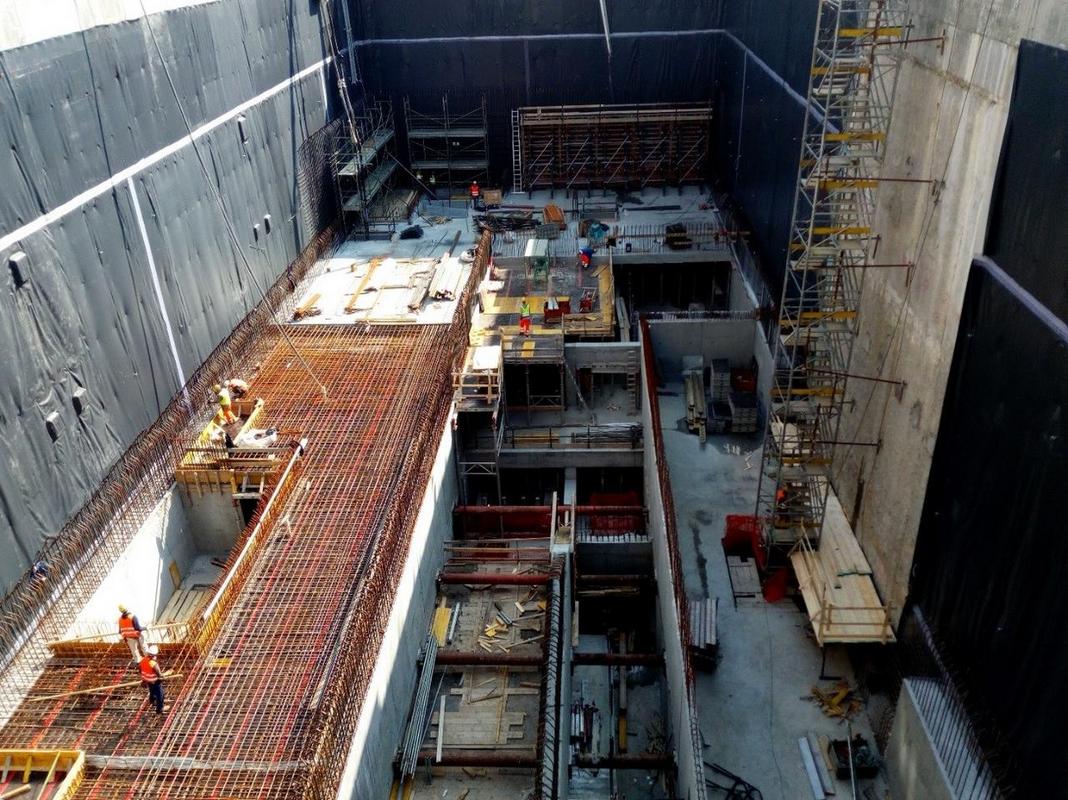

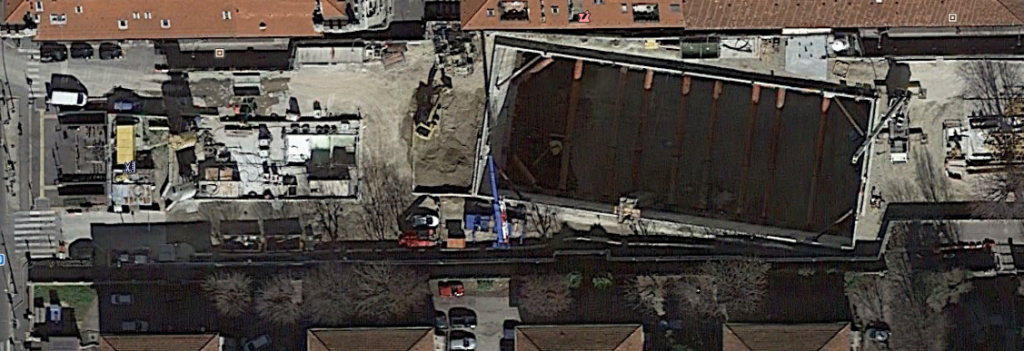

DATEO: sono state realizzate circa metà delle strutture interne della stazione.

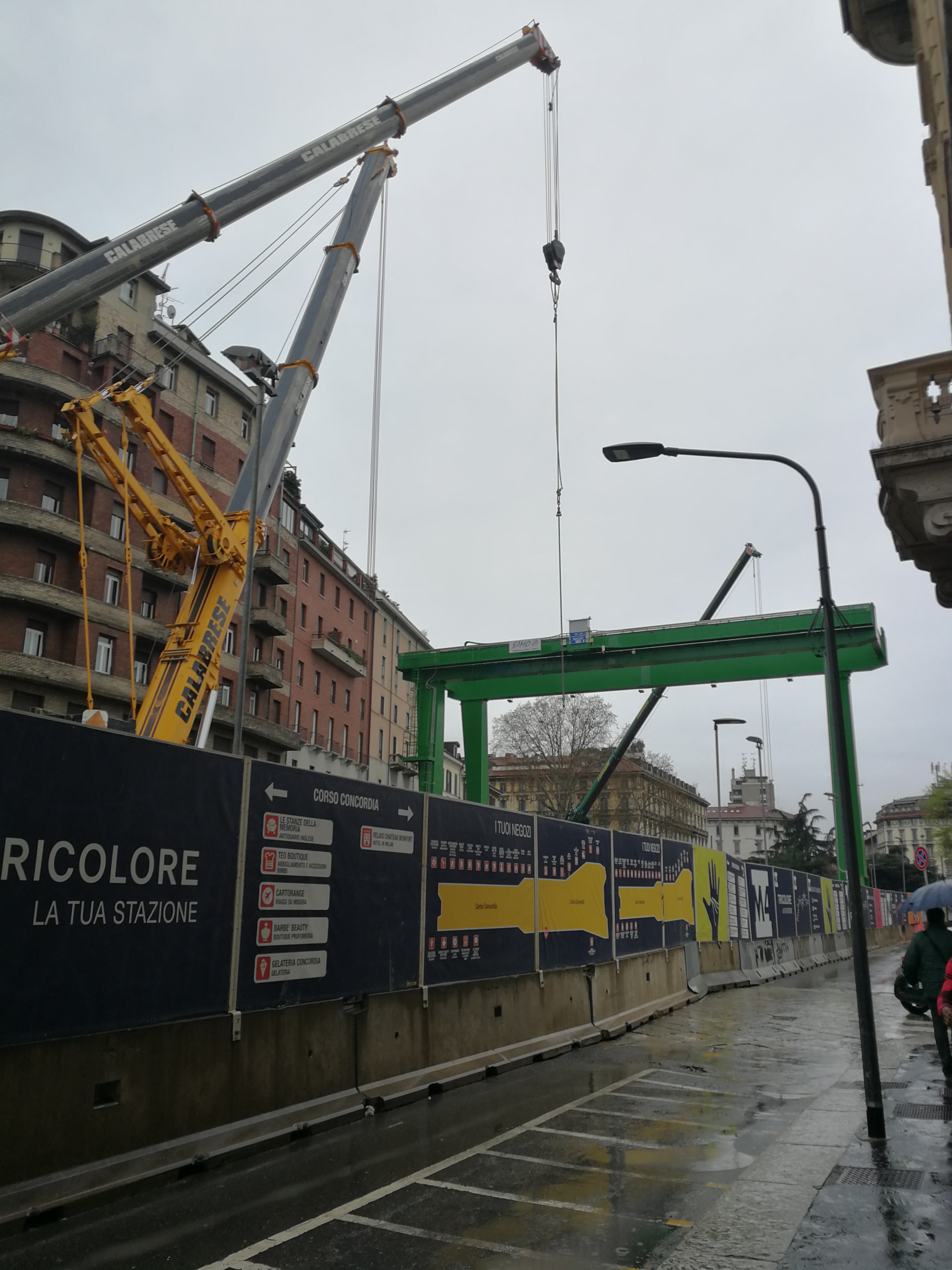

TRICOLORE: mentre vengono smontate e asportare le due talpe che hanno terminato il loro compito, è iniziata la realizzazione delle strutture della stazione.

TRATTA CENTRALE

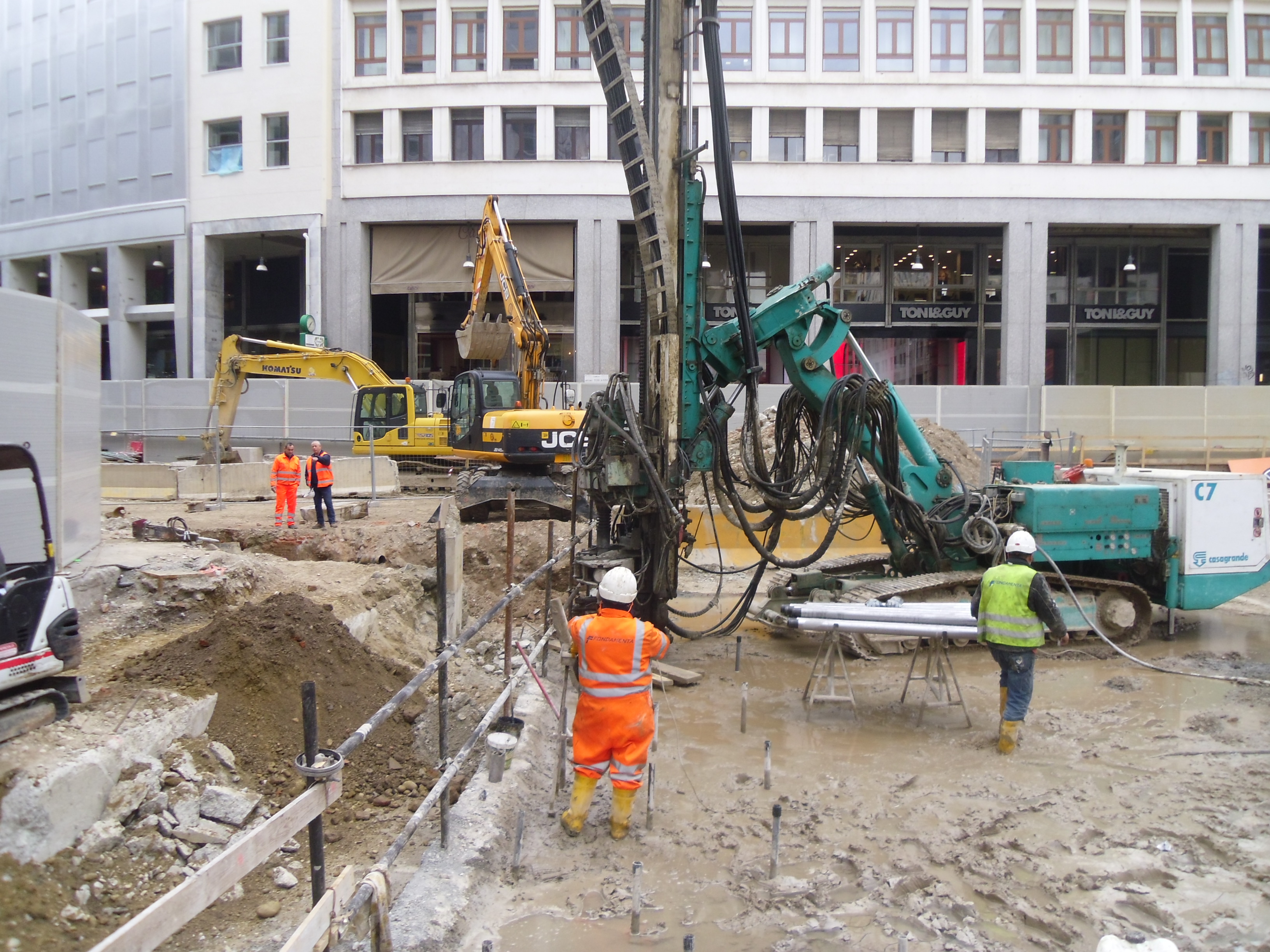

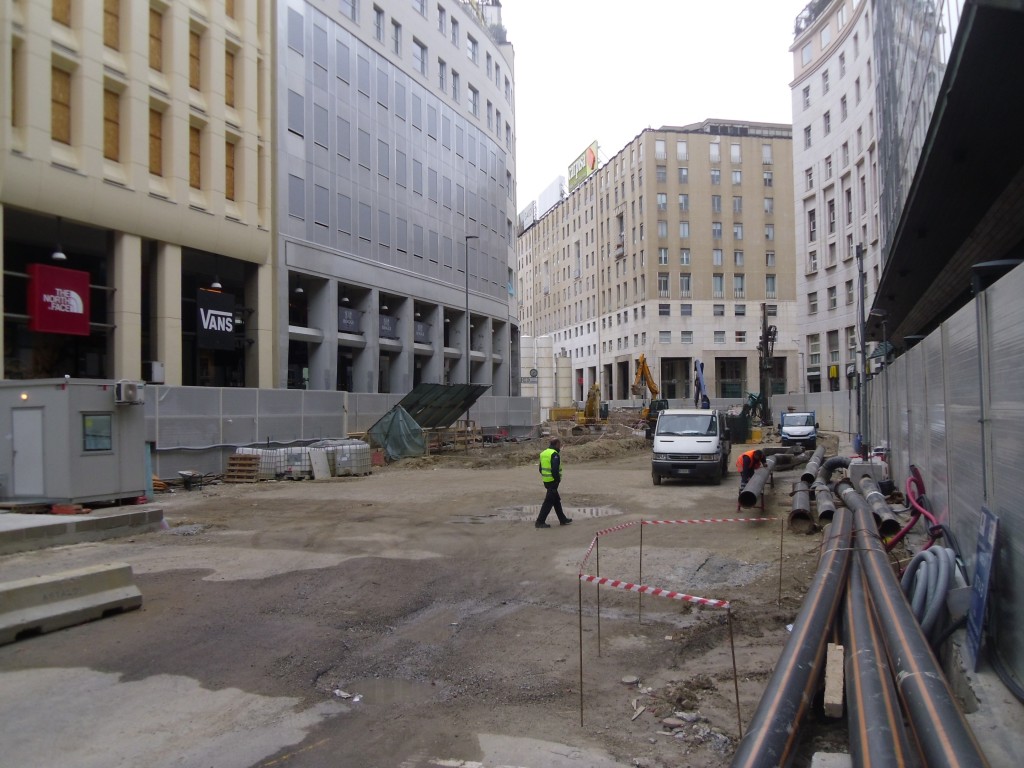

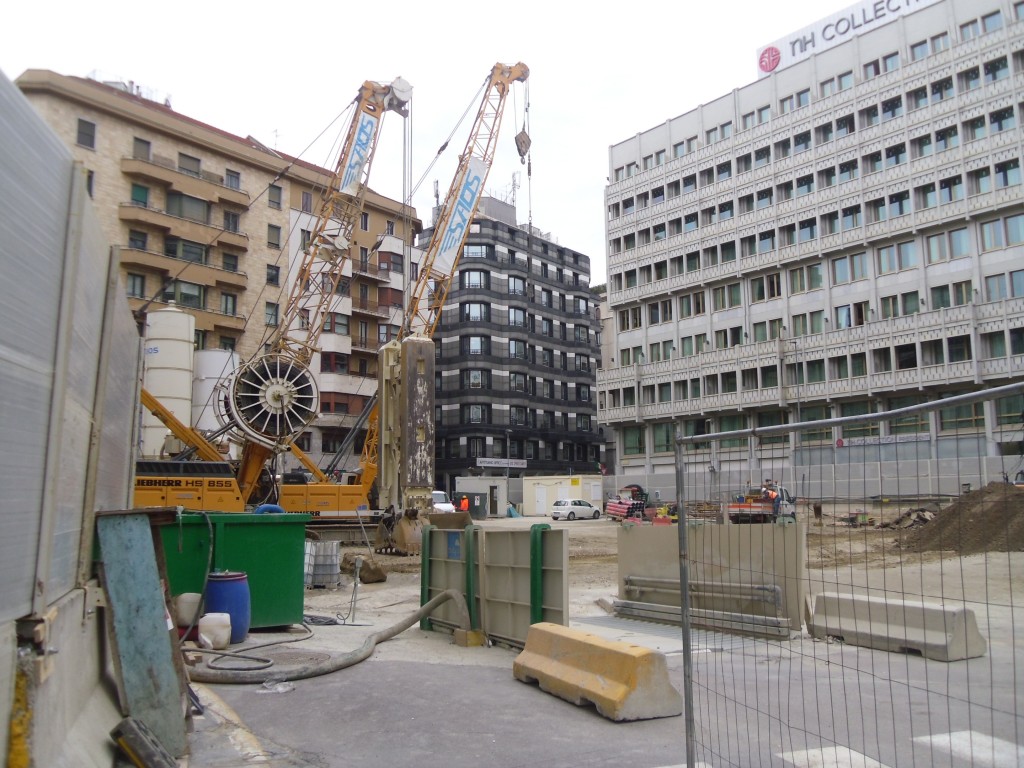

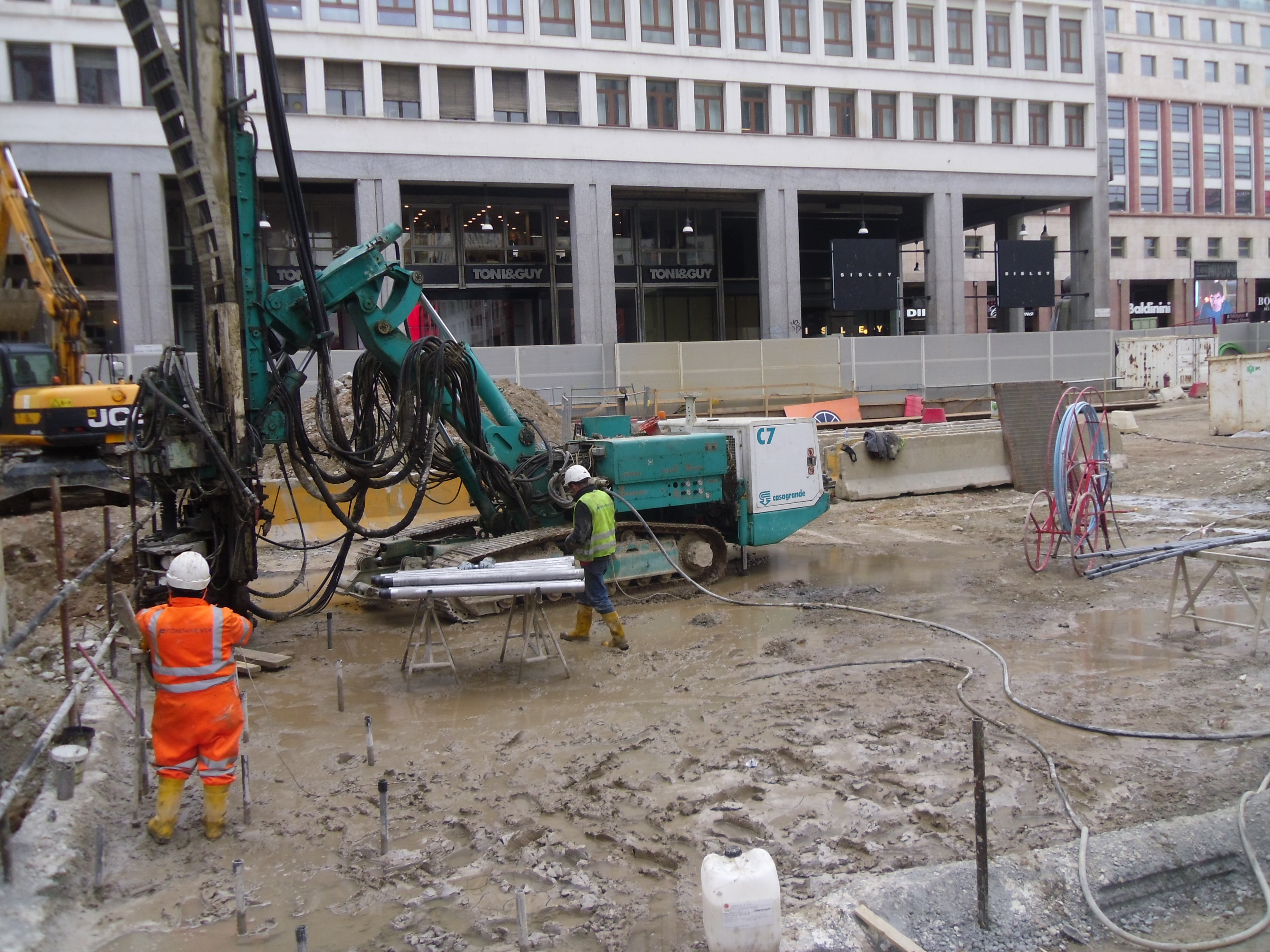

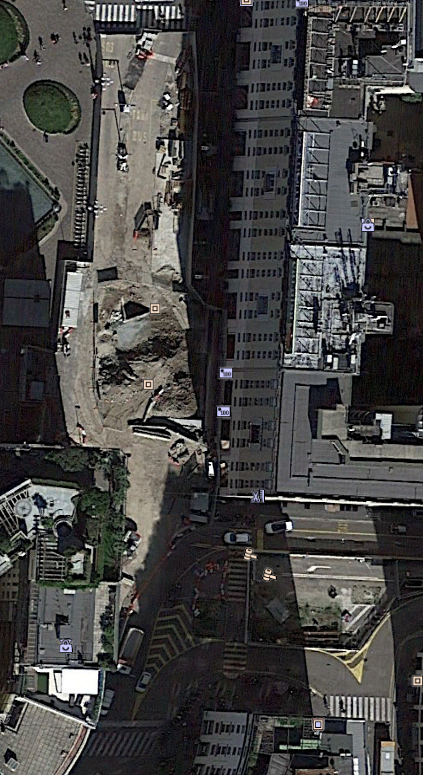

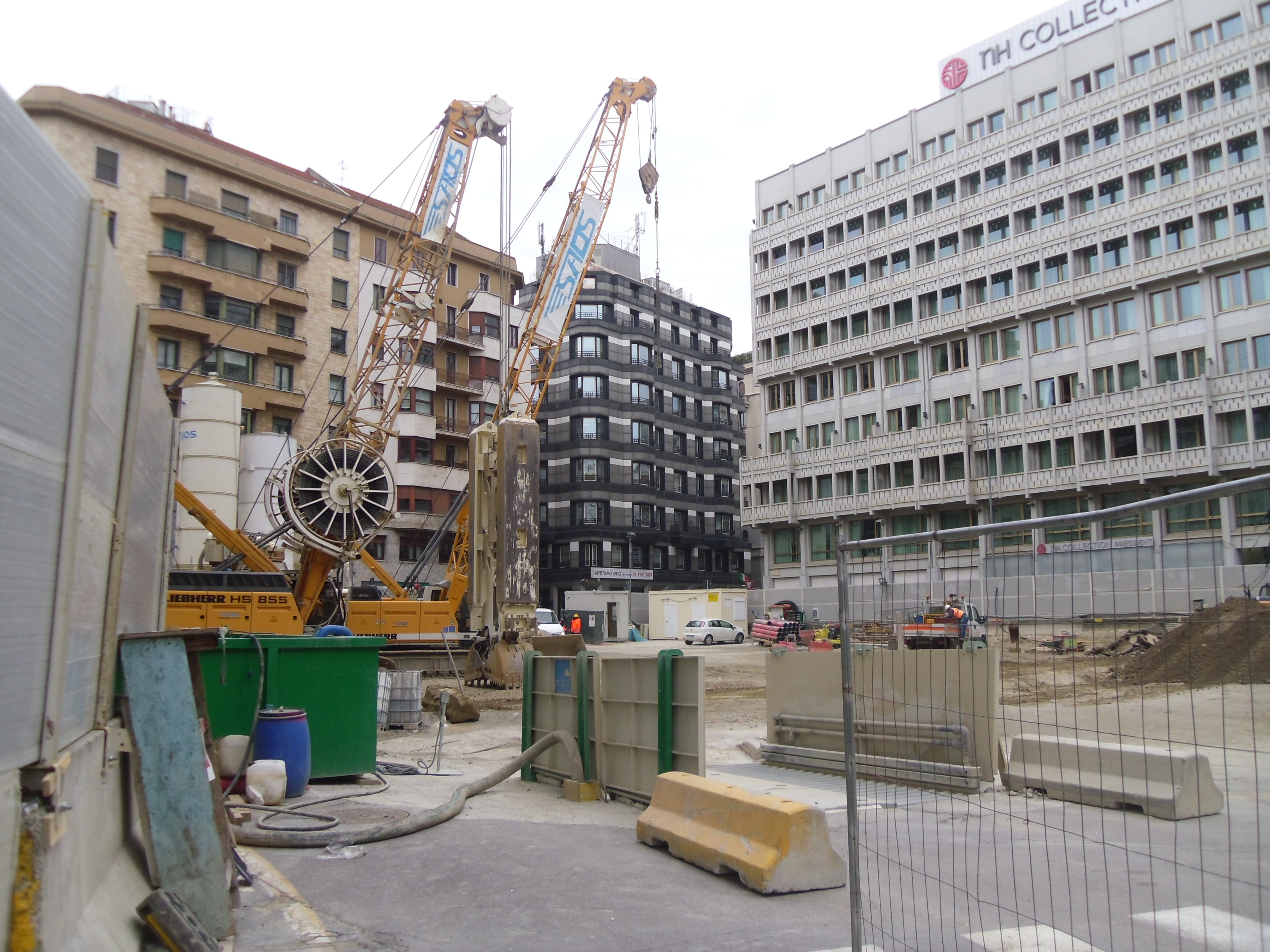

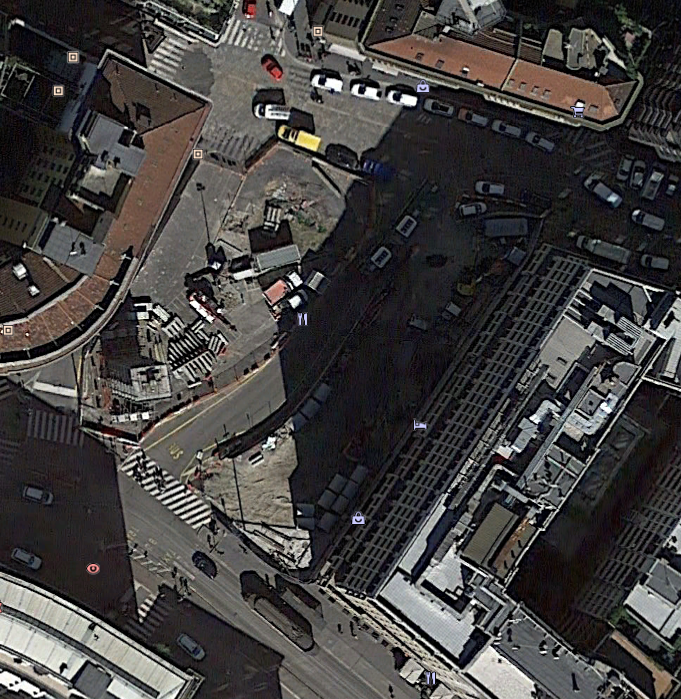

SAN BABILA: procede rapidamente la realizzazione delle paratie perimetrali sia per la stazione in zona Largo Toscanini e Corso Europa, sia in Largo Augusto. Intanto, nel cantiere di Largo Toscanini, sono iniziate le iniezioni per il consolidamento del fondo.

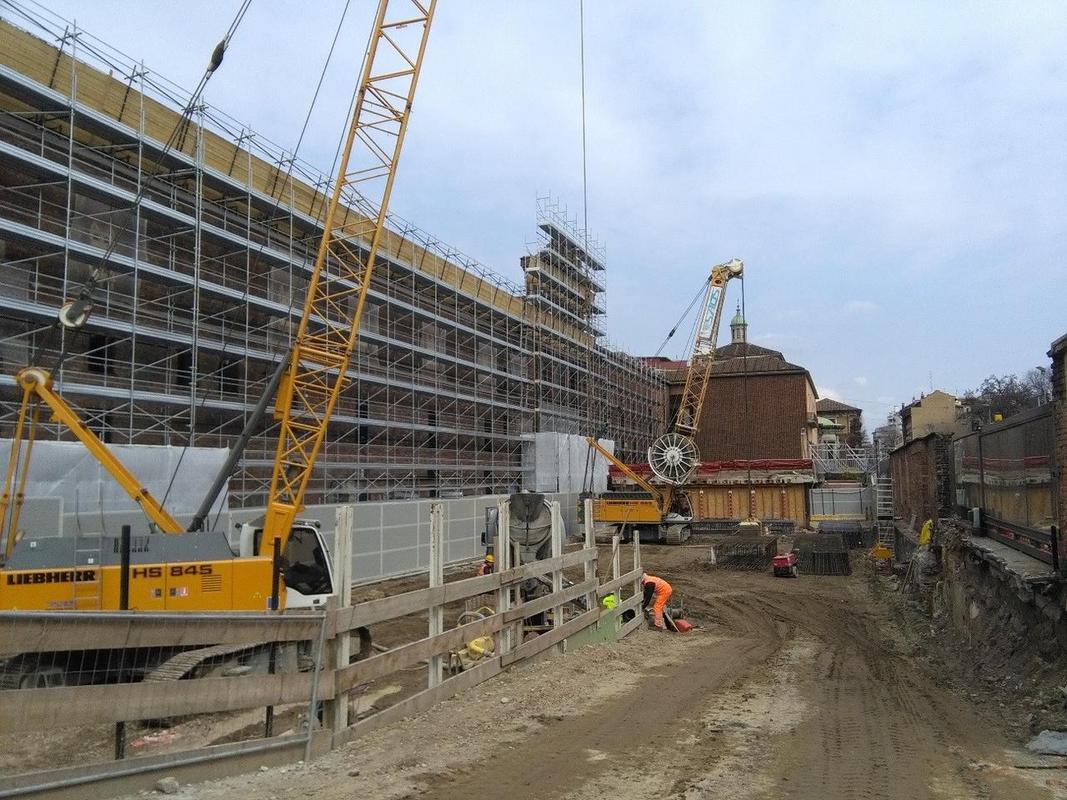

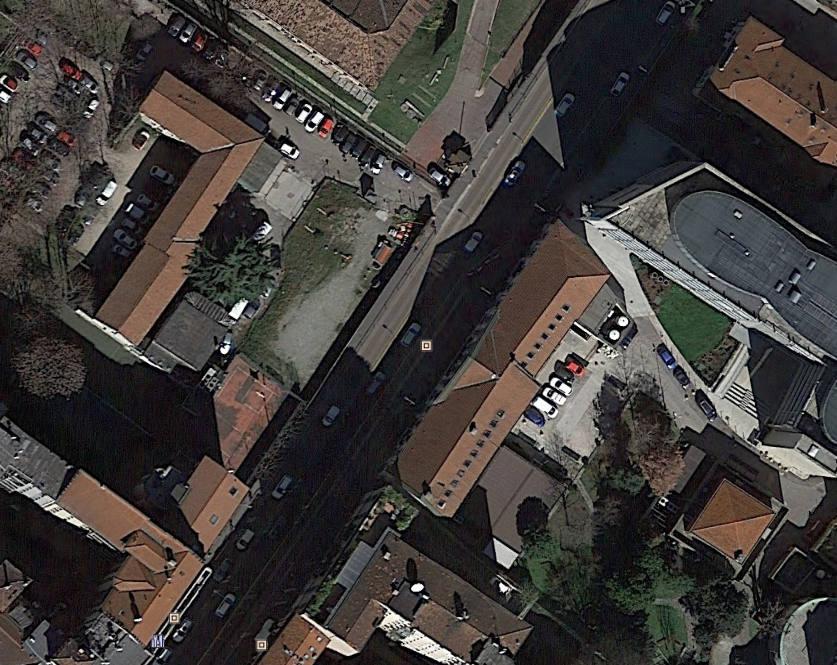

SFORZA POLICLINICO: messo in sicurezza lo storico edificio della Cà Granda, è iniziata la realizzazione delle pareti lateriali della stazione. Restano da asportare le pareti in mattoni su via Sforza, che avendo un valore archeologico, verranno probabilmente smontate. NESSUNA NOVITA’ SUL COLLEGAMENTO M3-M4!

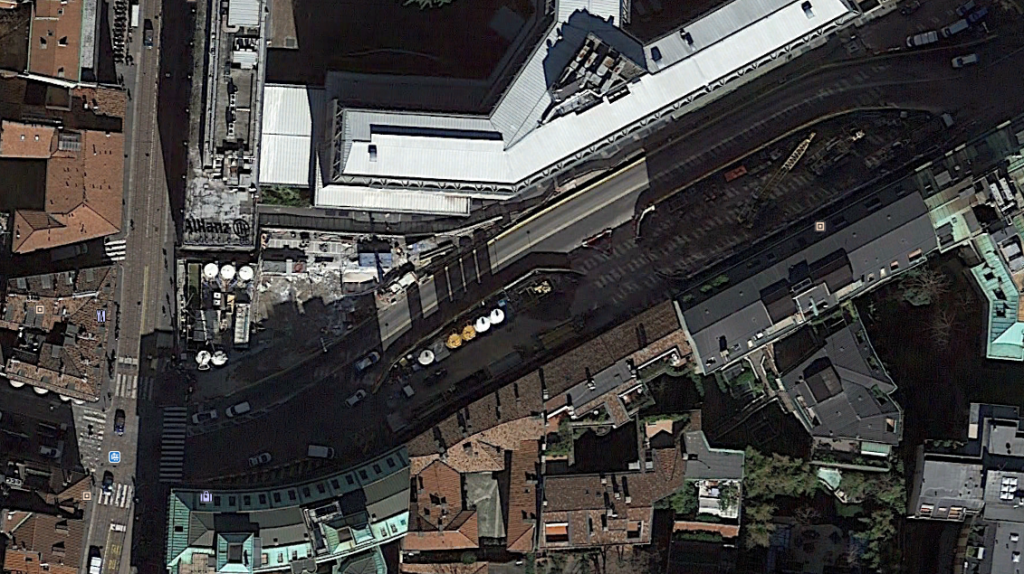

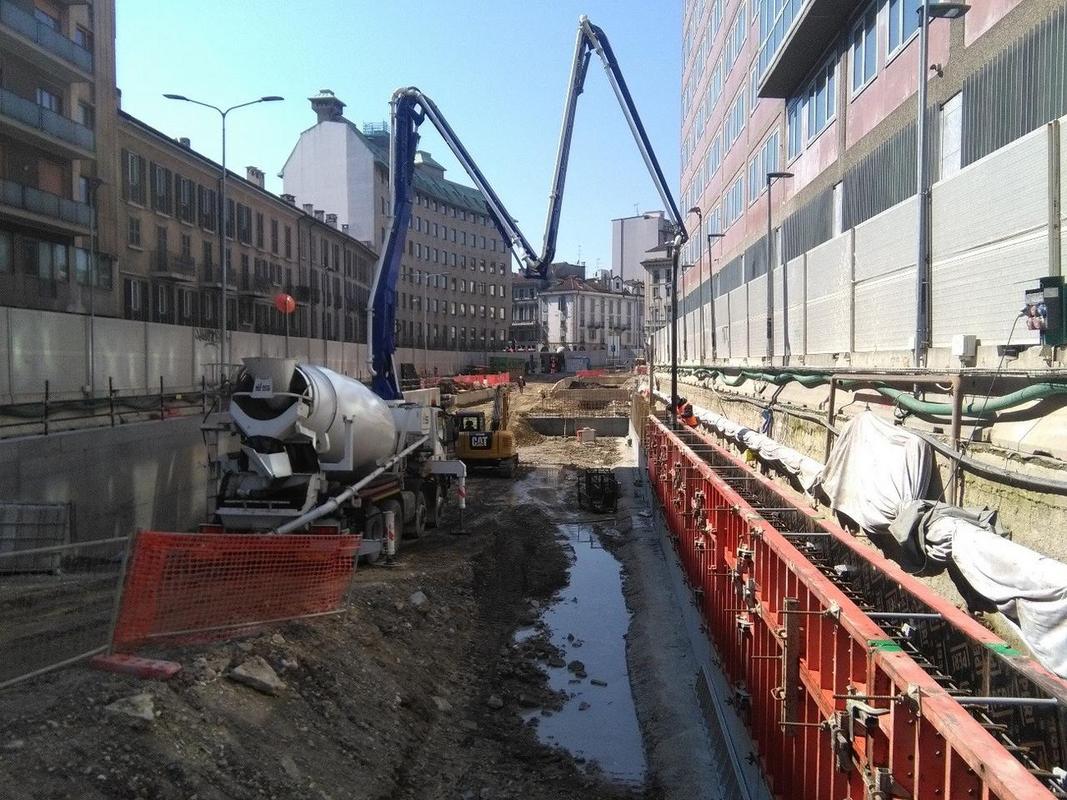

SANTA SOFIA: si sta concludendo l’ultima fase di realizzazione delle pareti perimetrali, dopo una prima minima fase di scavo.

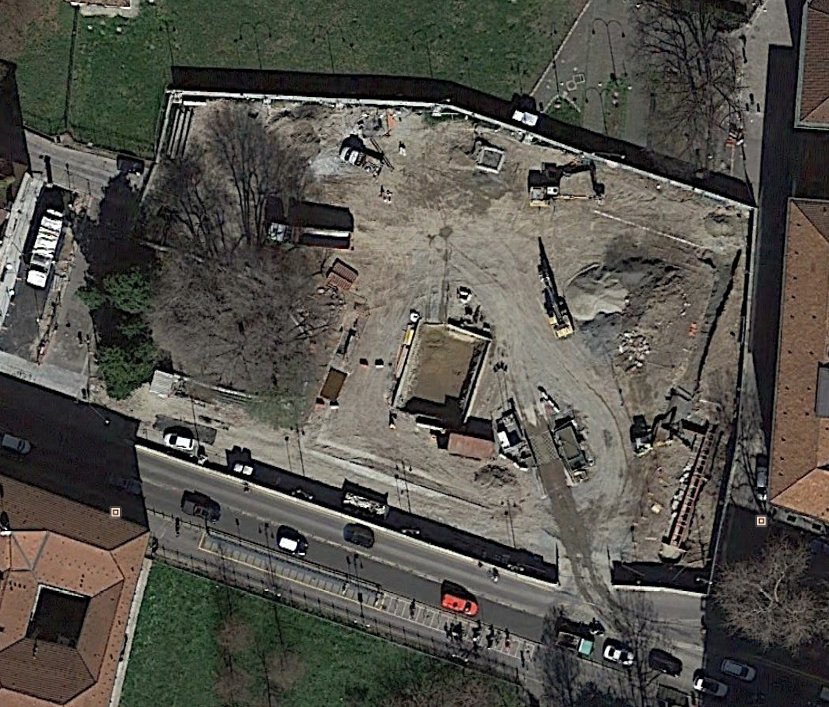

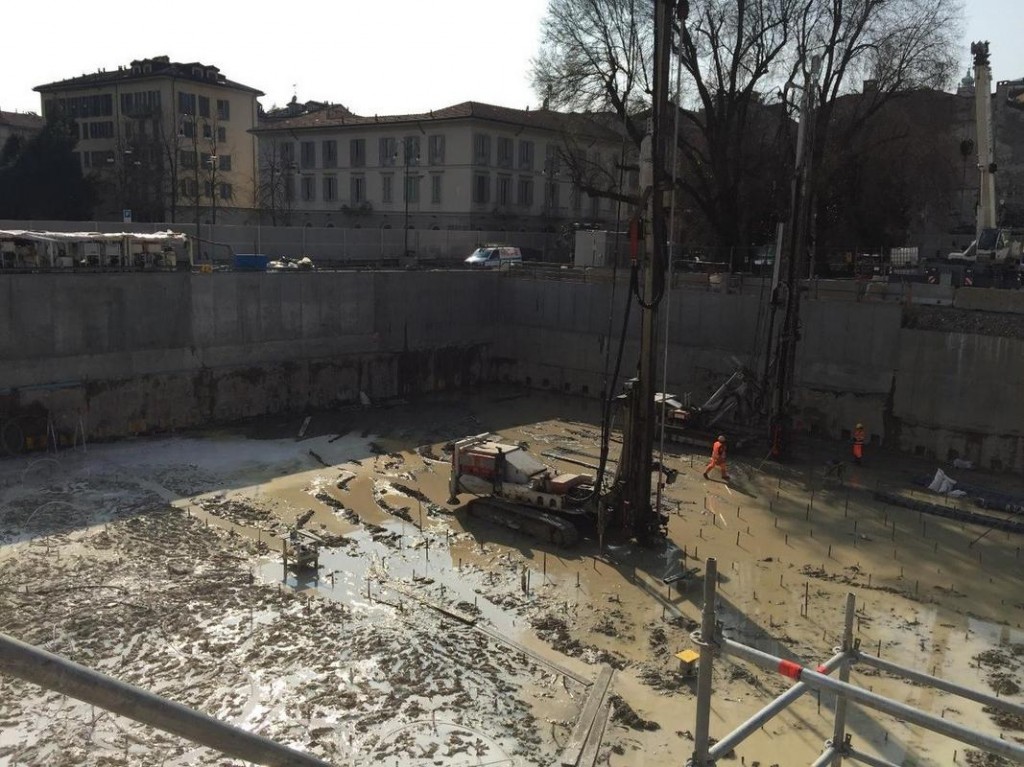

VETRA: terminata la prima fase di scavo, sono iniziate le iniezioni per il consolidamento del fondo della stazione.

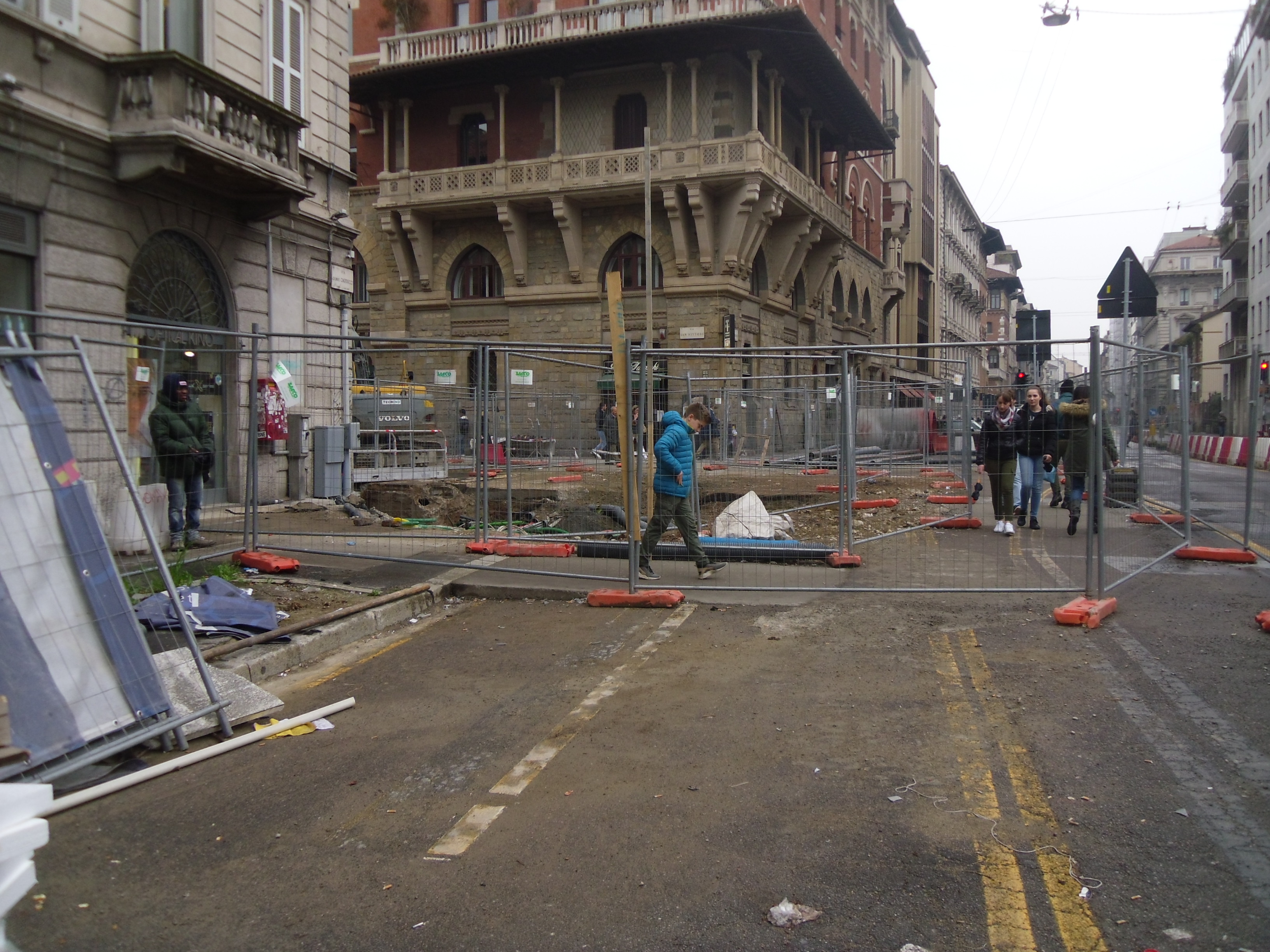

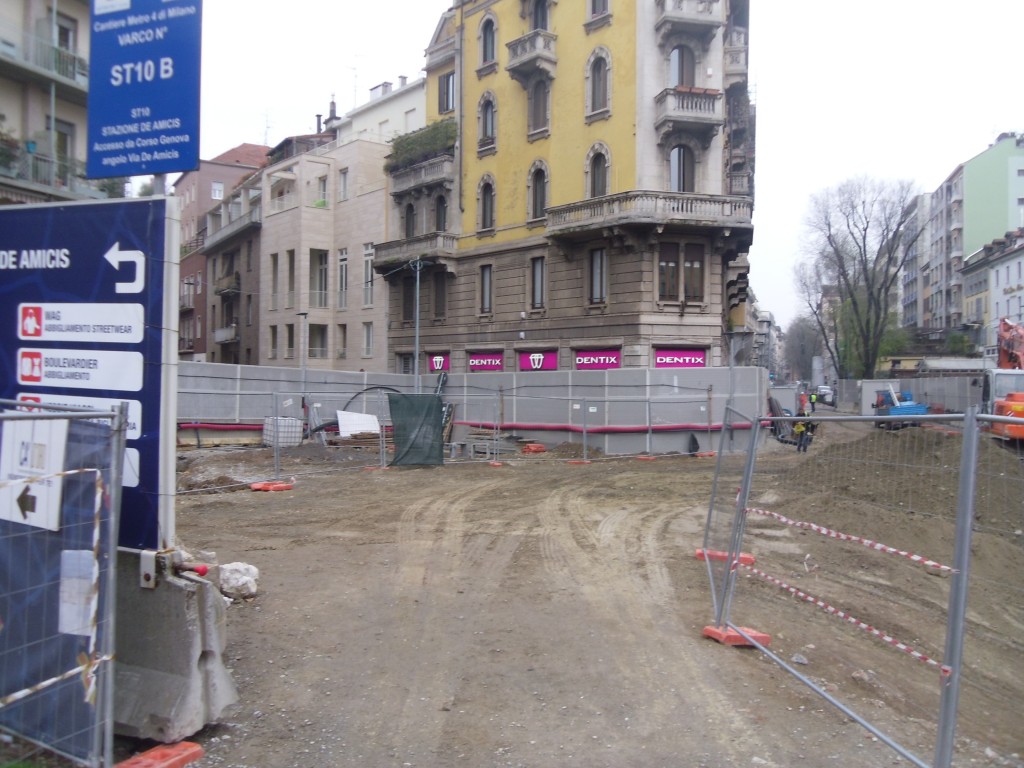

DE AMICIS: non è ancora terminato lo spostamento sottoservizi, che sembra infinito, anche se le aree interessate sono sempre più ridotte.

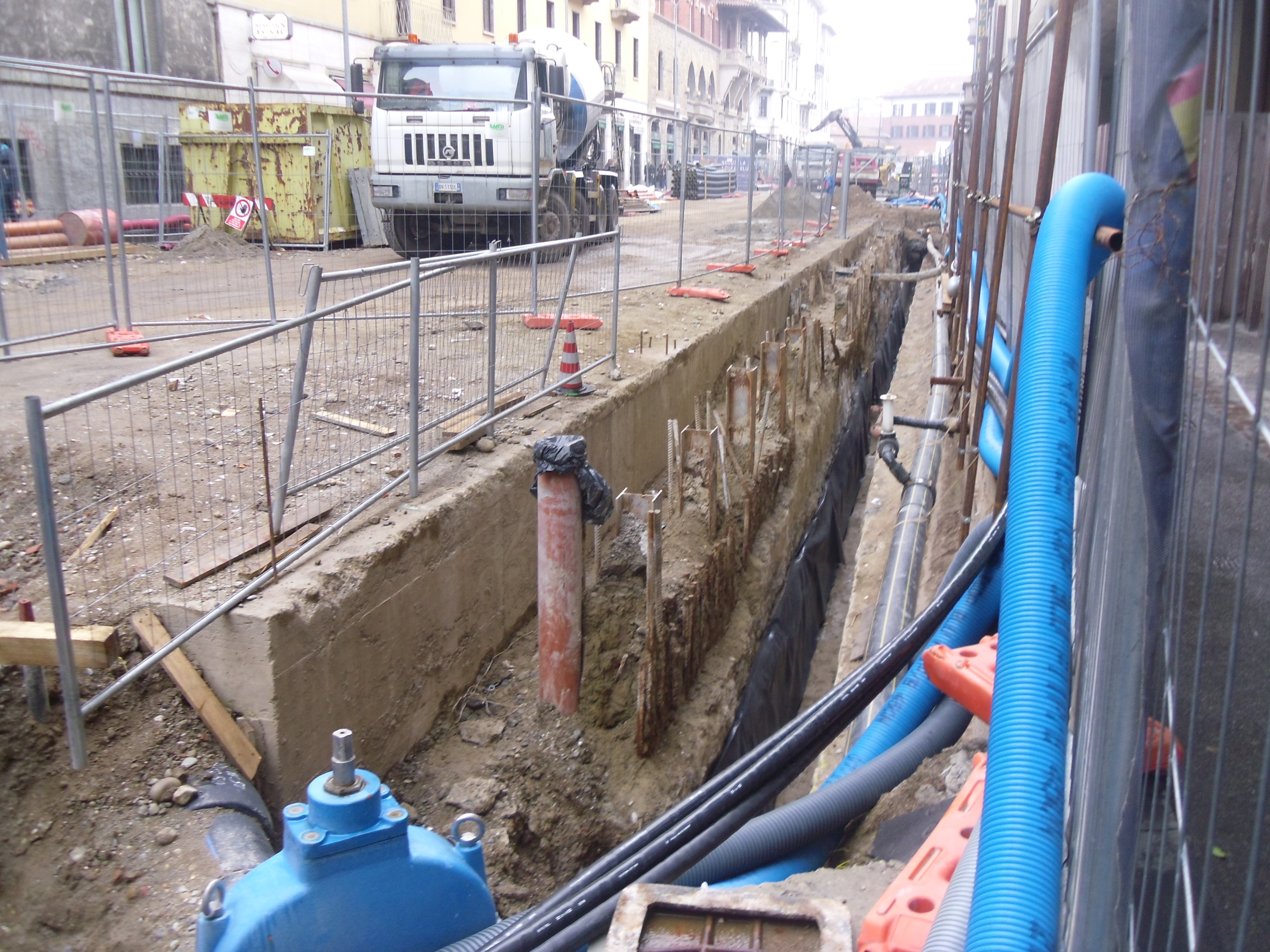

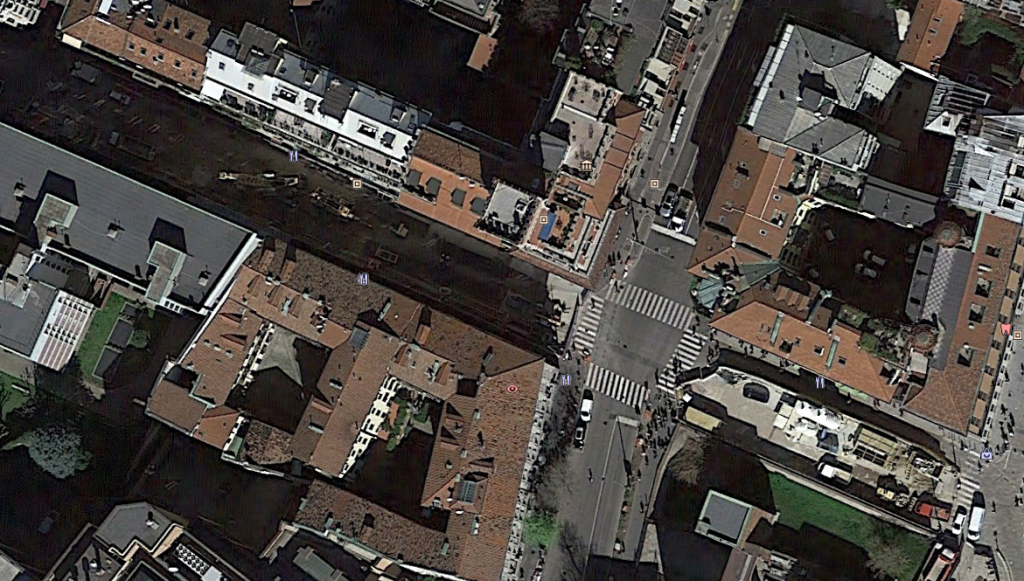

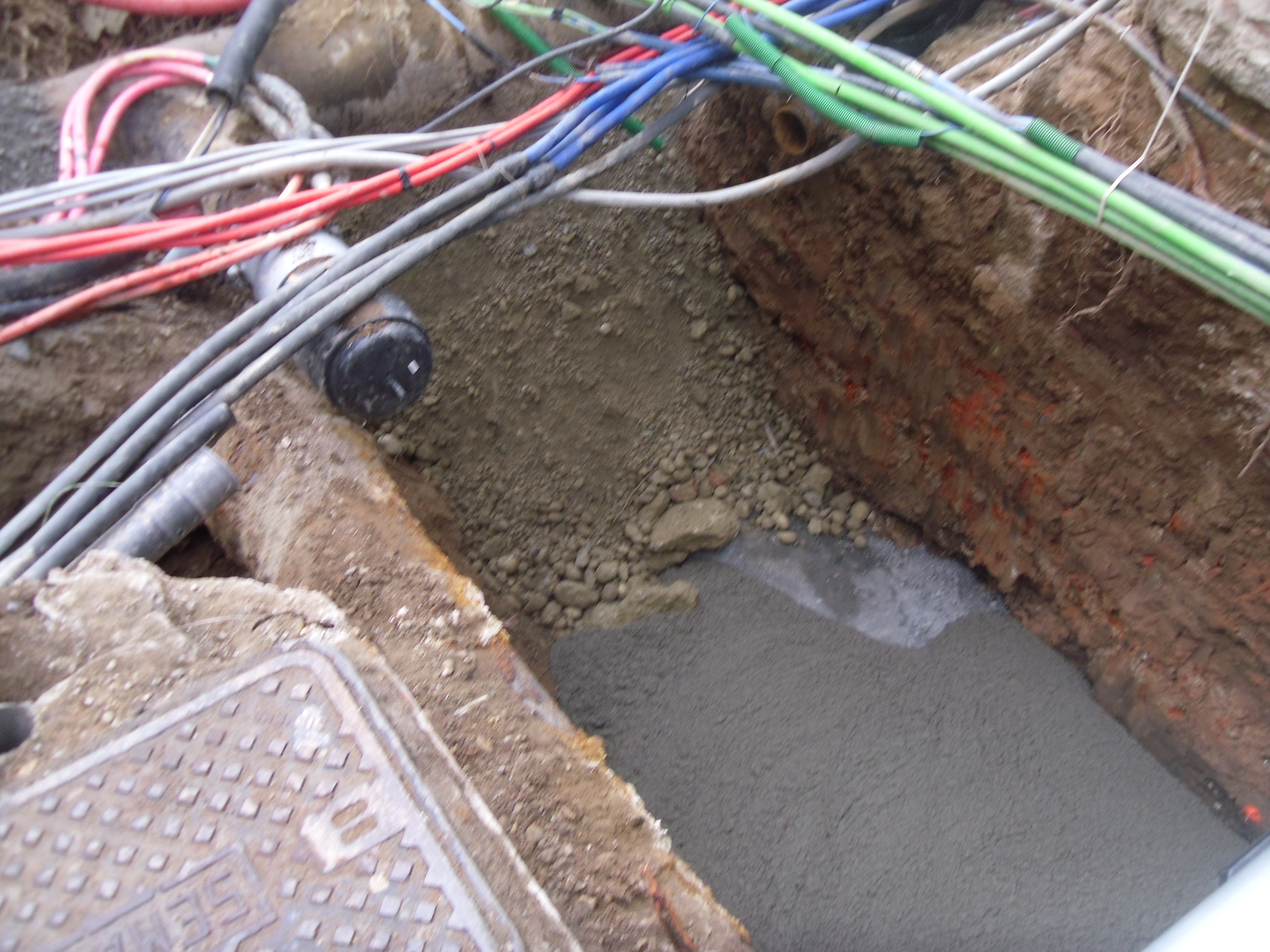

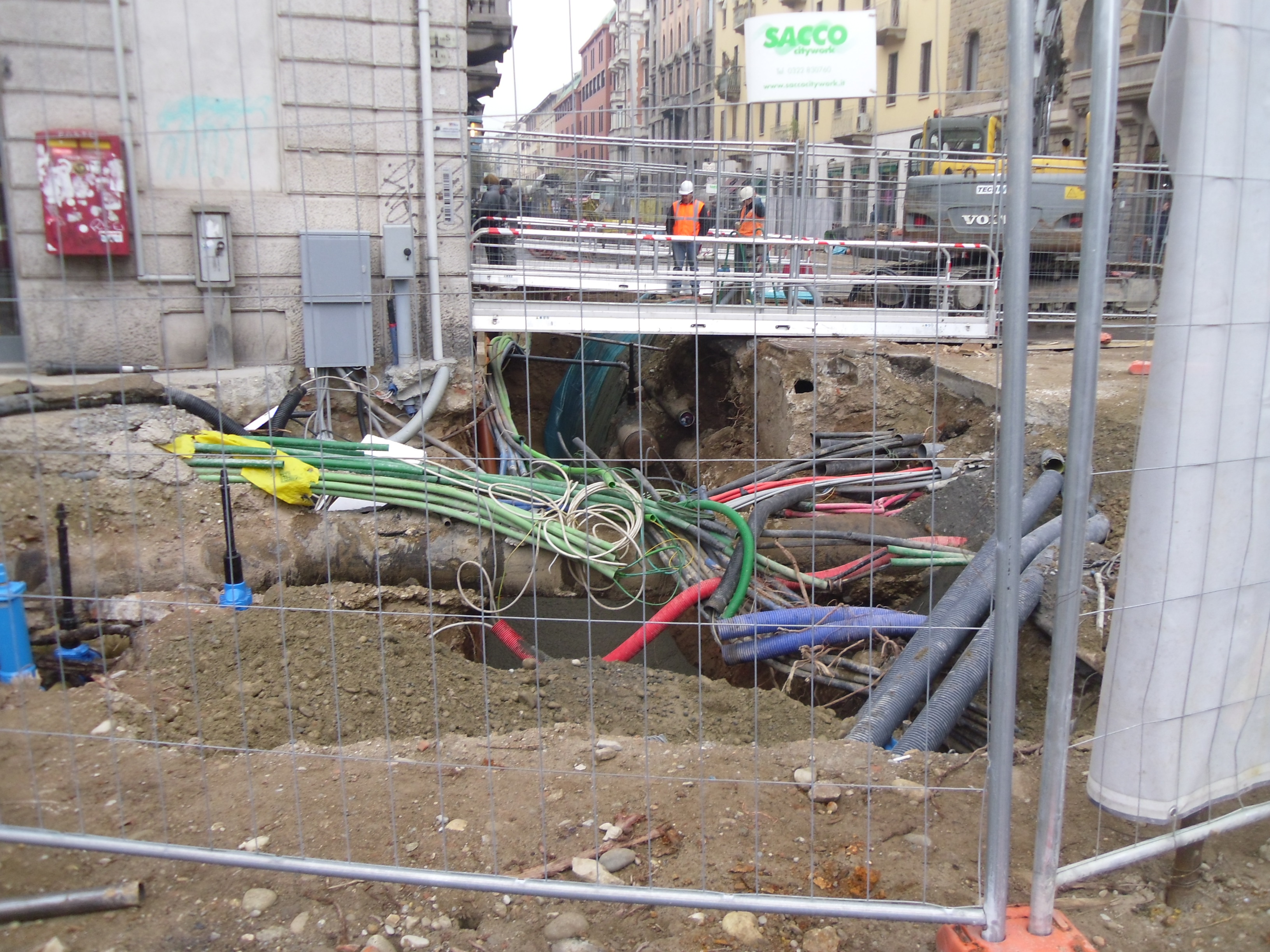

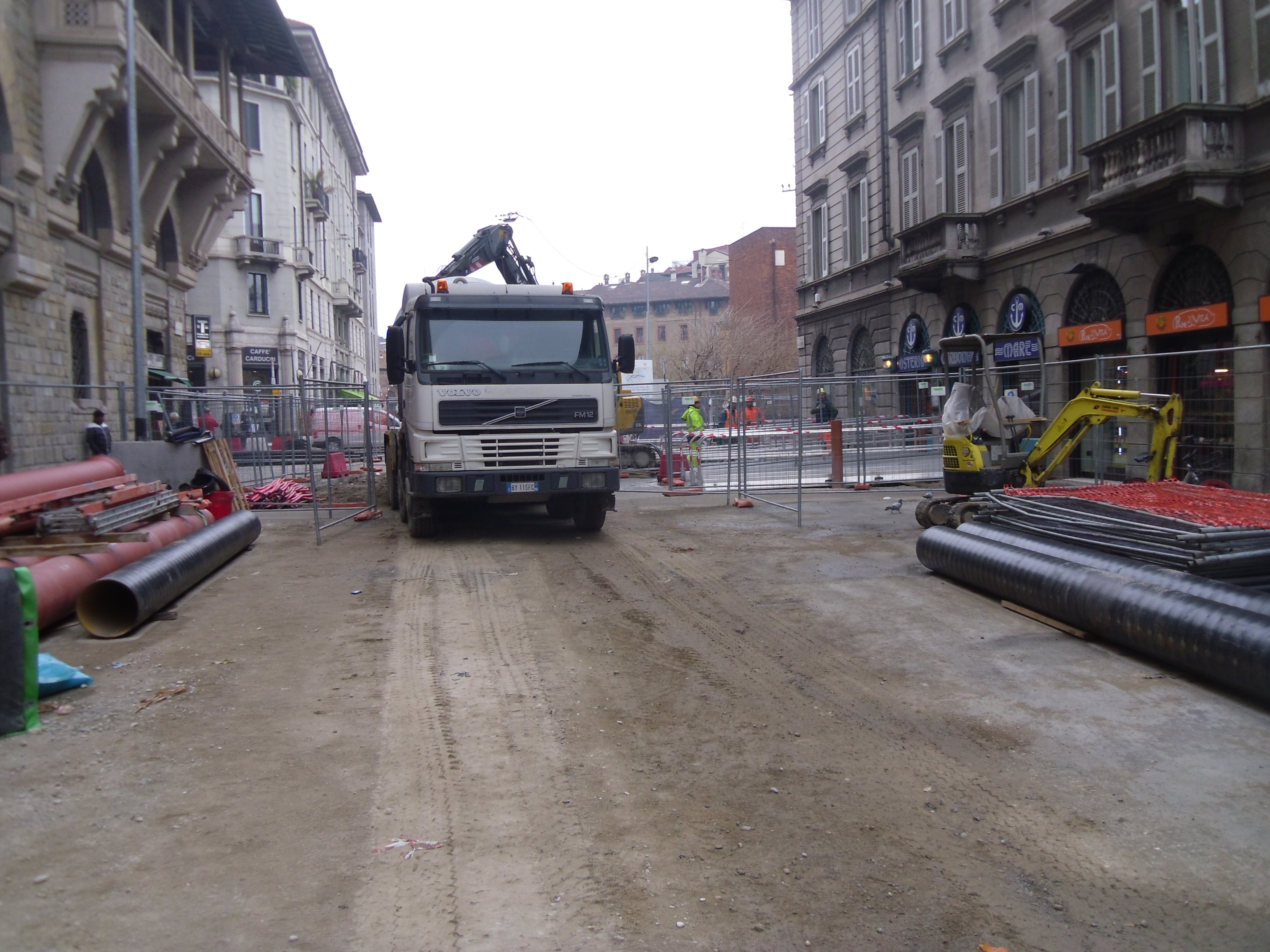

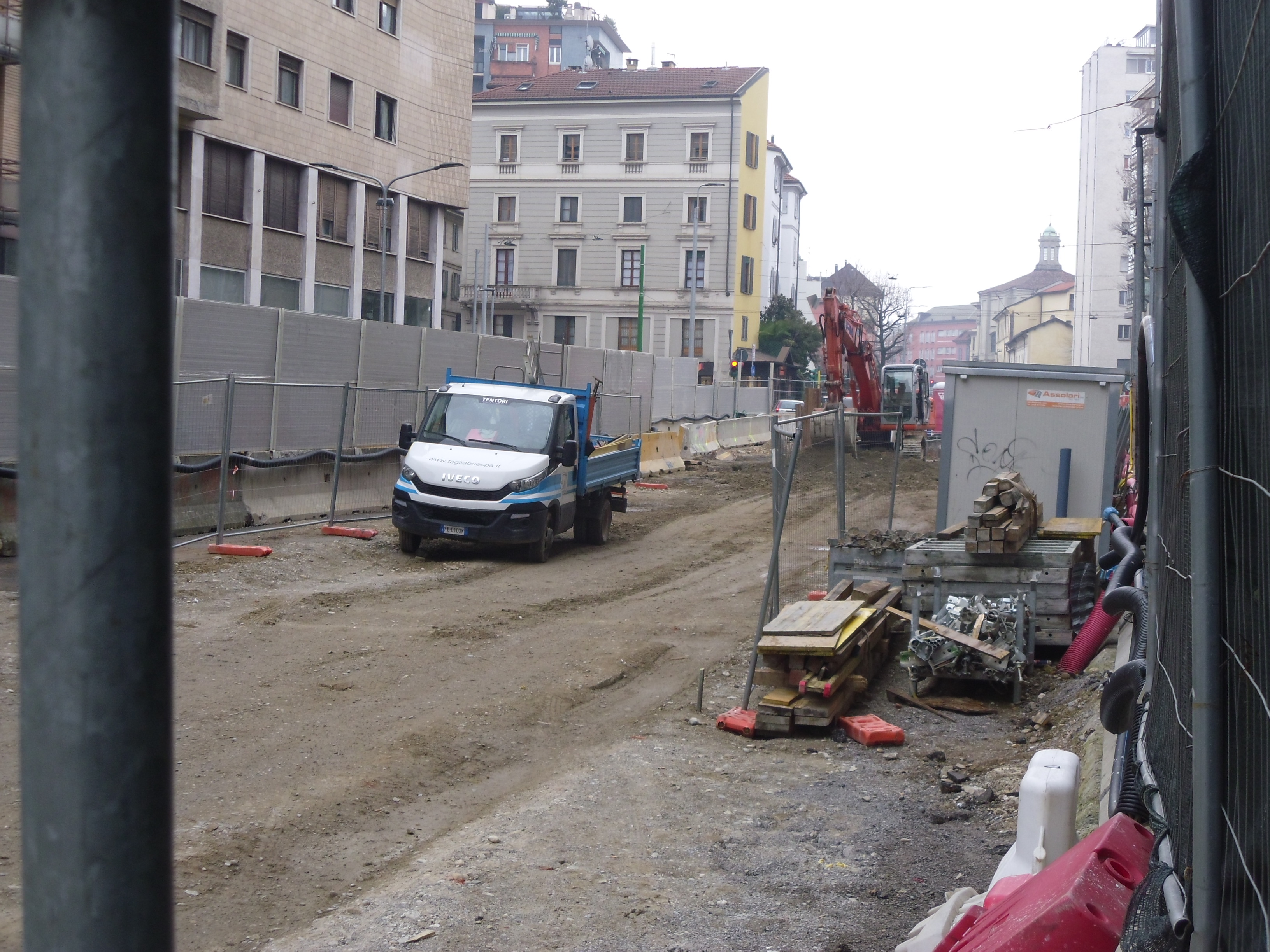

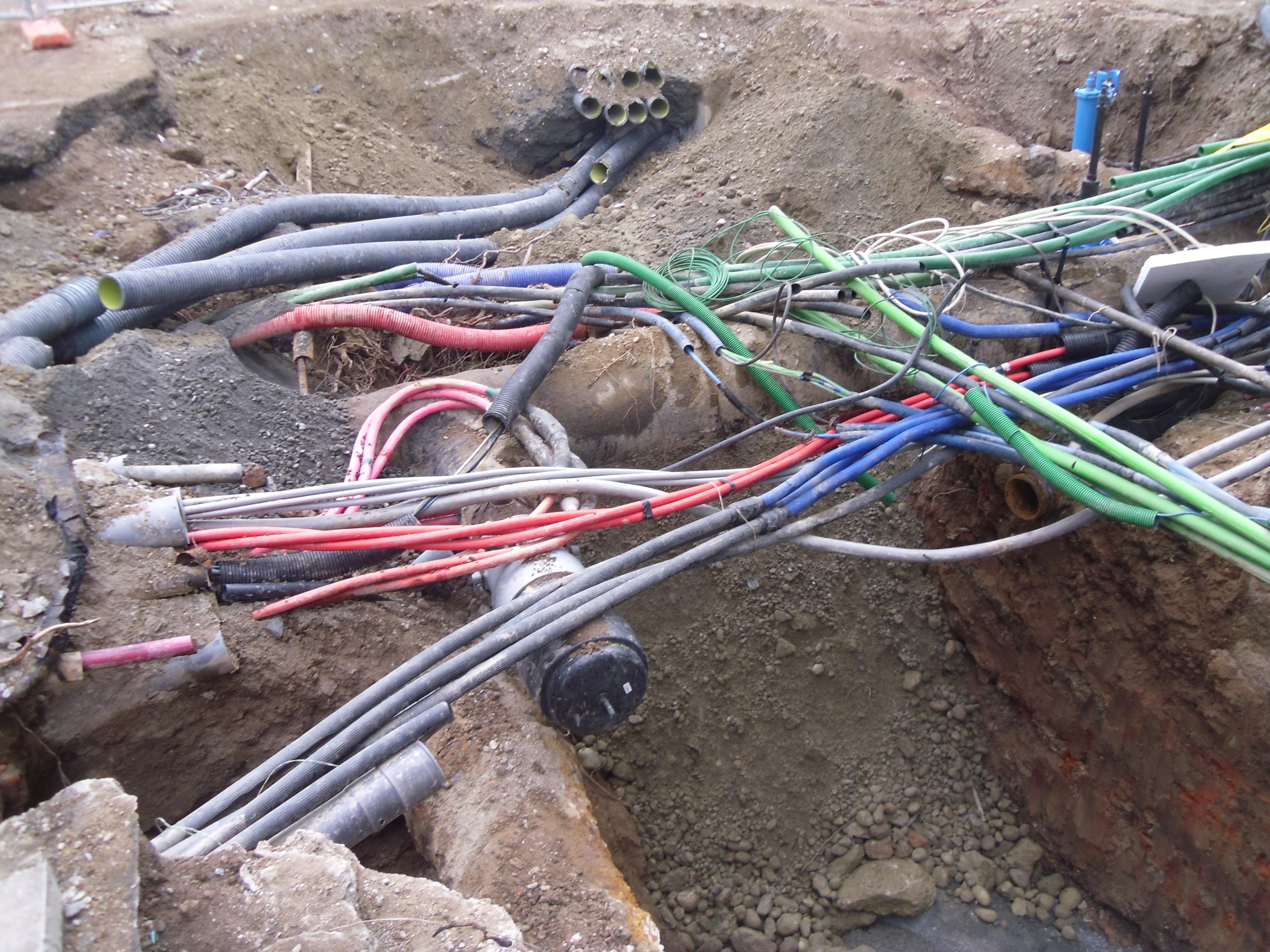

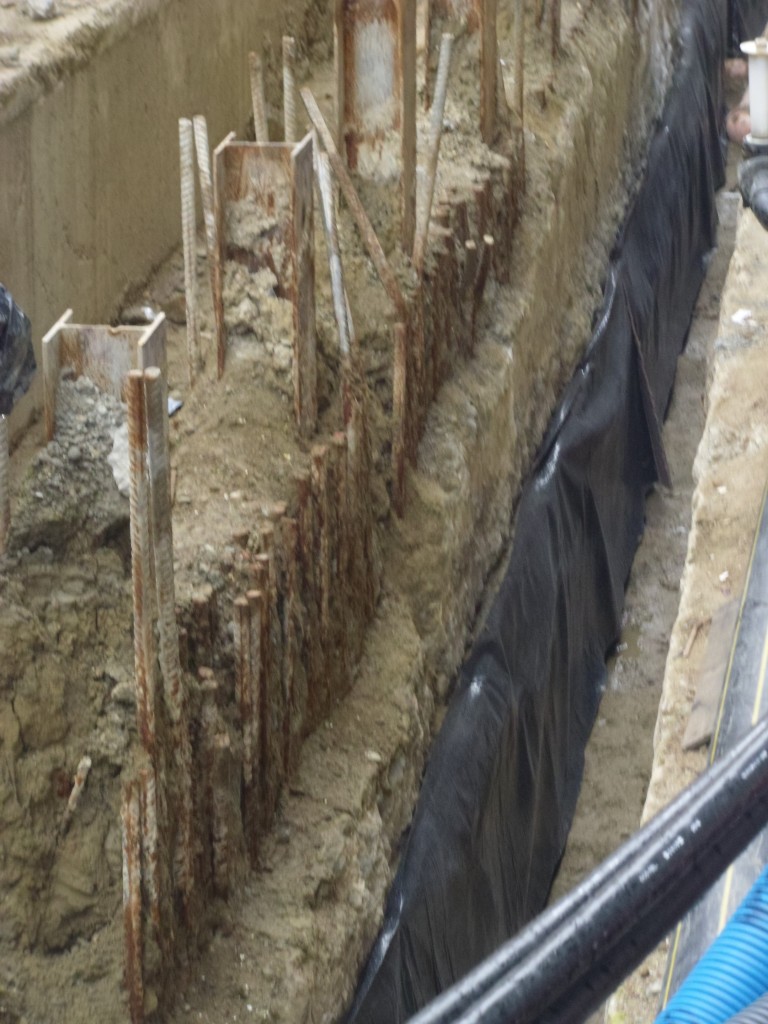

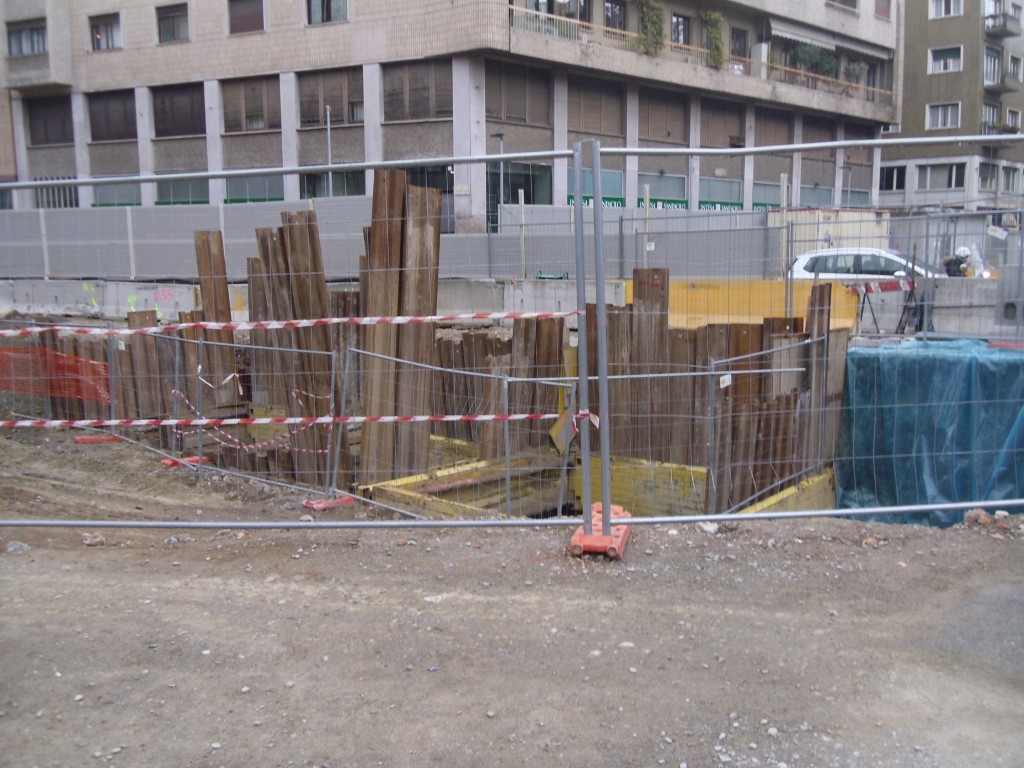

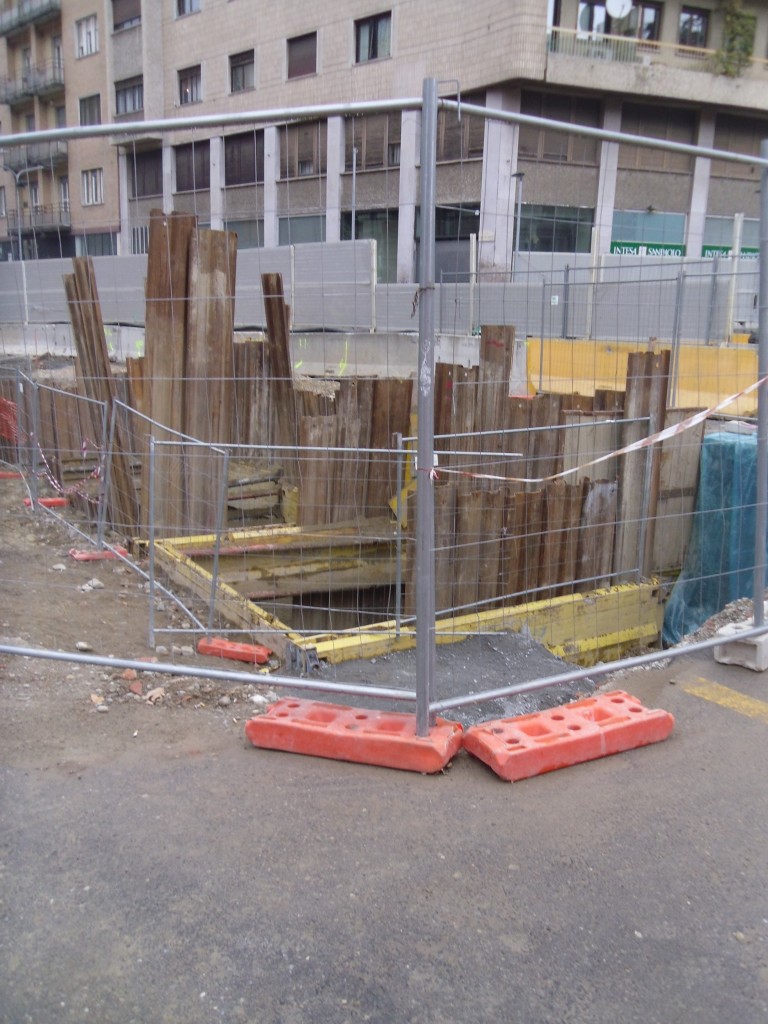

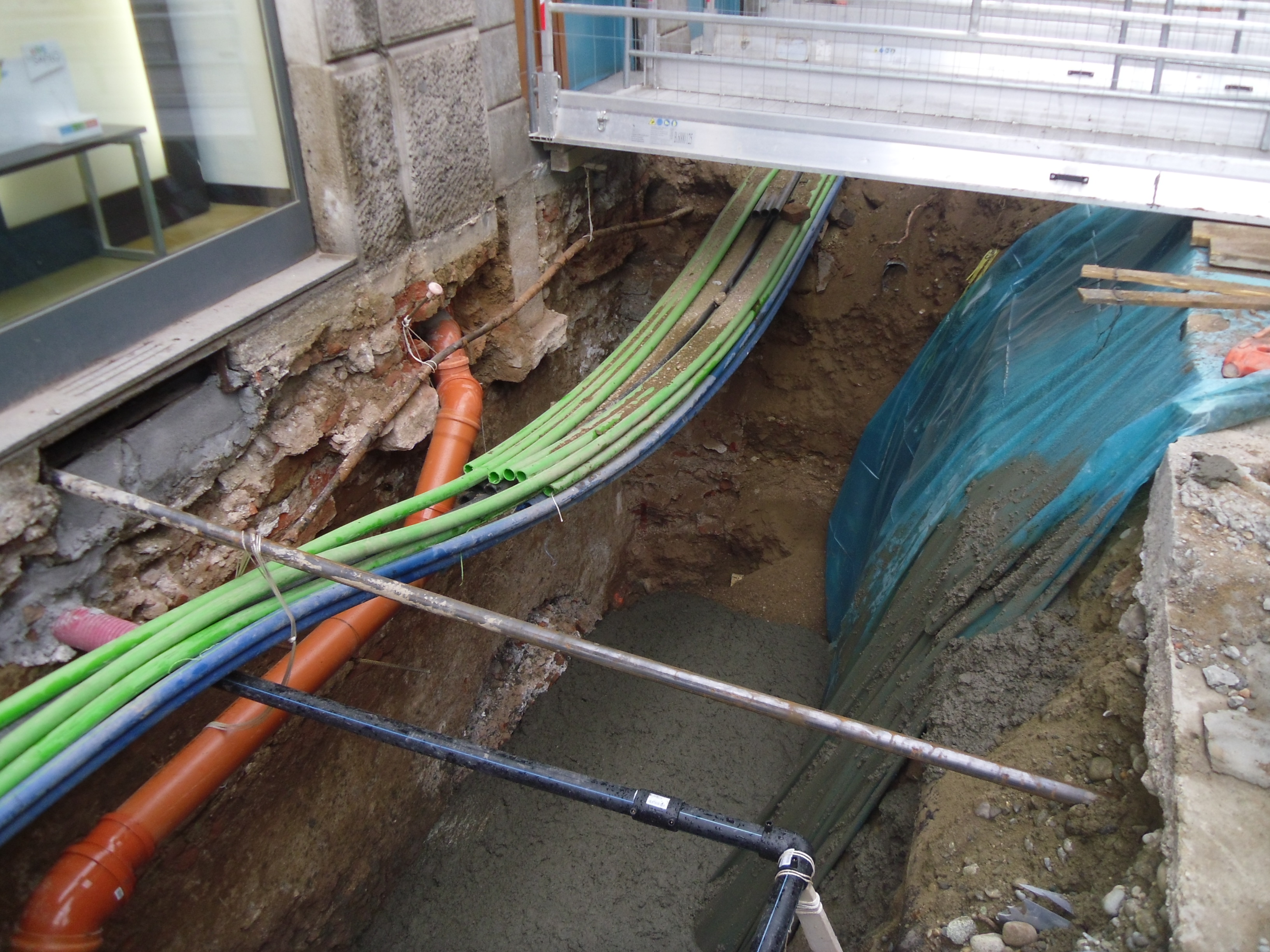

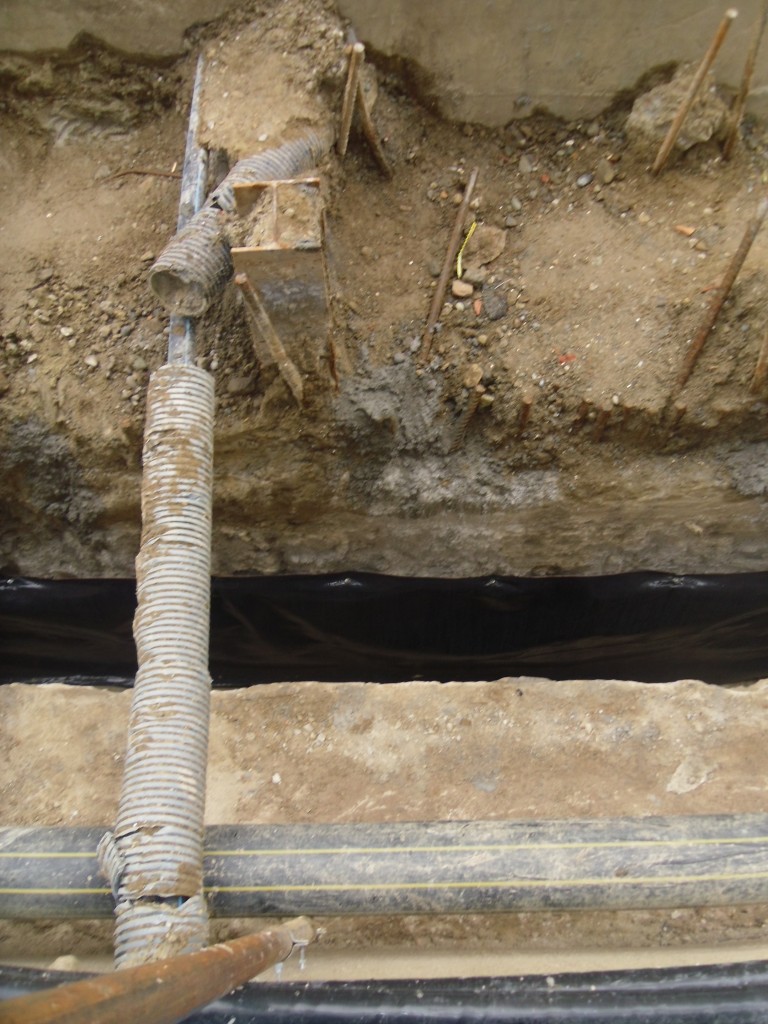

SANT’AMBROGIO: questa stazione, forse quella posizionata nell’area più ristretta in assoluto, ha meritato, per questo mese, una visita dedicata per capire lo stato delle opere. Attualmente è in corso, ancora, un complesso spostamento dei sottoservizi, numerosissimi e intricatissimi come è possibile vedere dalle foto. Questo groviglio di cavi va sostituito con materiali nuovi e raccolto lungo due stretti cavedi ai lati delle pareti della stazione lungo via San Vittore. Da quanto osservato pare che siano già in posa le pareti laterali e sia stata già effettuata la “capicozzatura” ovvero la demolizione del bordo più alto al fine di realizzare una trave di coronamento che sia connessa con le armature già in opera. Comunque tutto lascia intendere che ci vorrà ancora del tempo prima di vedere l’inizio dello scavo.

TRATTA OVEST

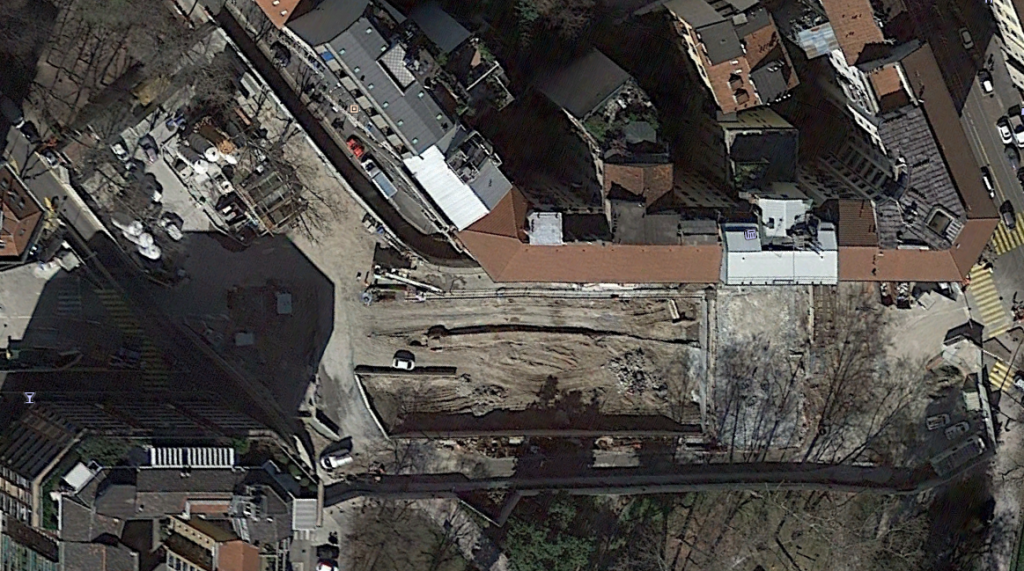

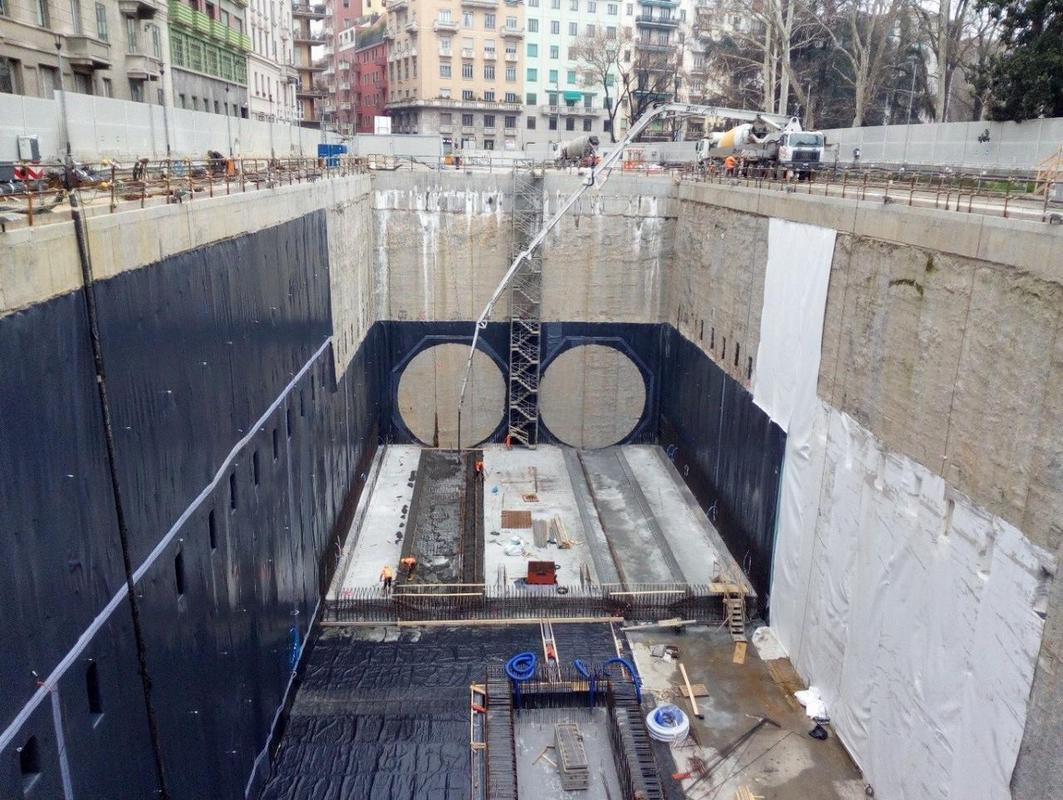

SOLARI: concluso lo scavo inizia la realizzazione delle strutture.

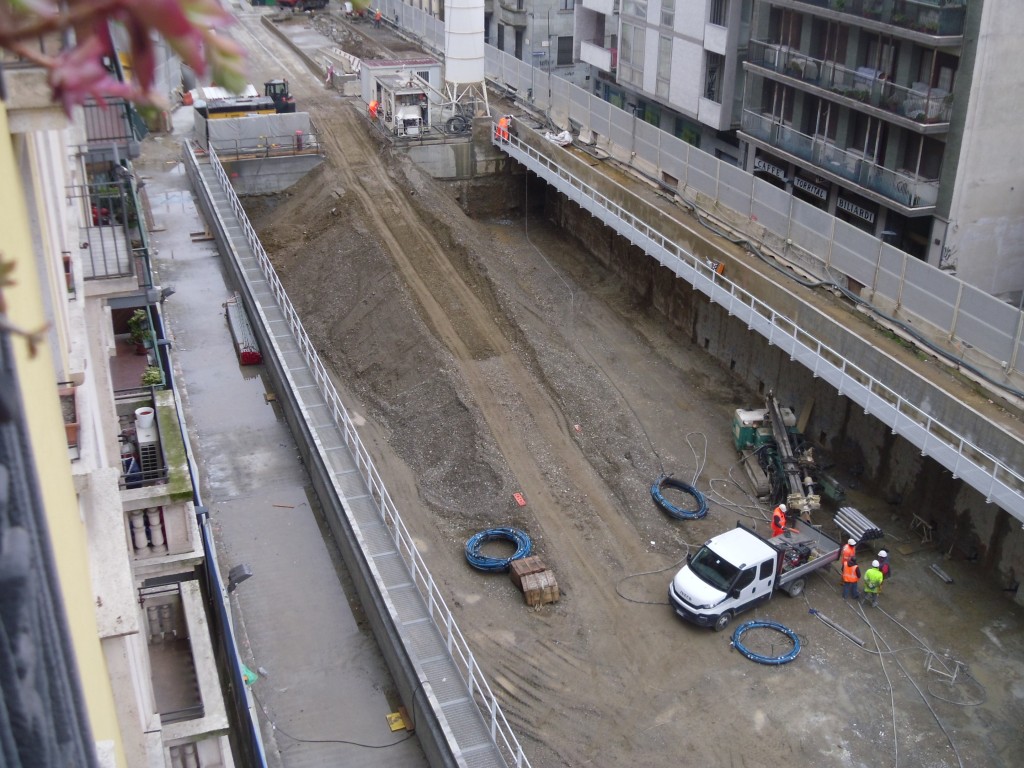

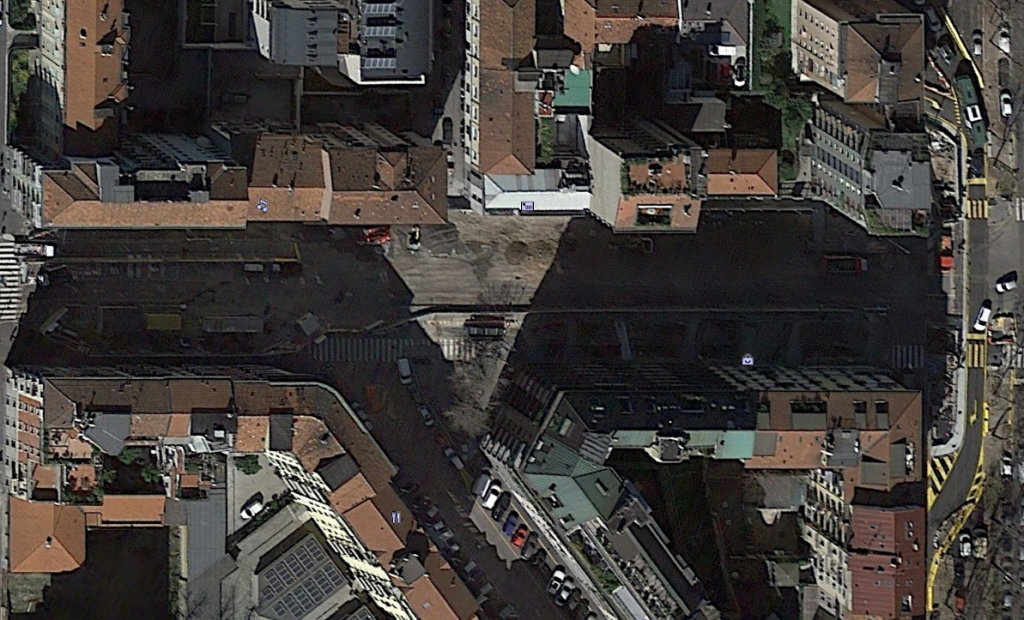

FOPPA: completata la prima fase di scavo, sono stati realizzati i tiranti e si procede con le iniezioni per il consolidamento del fondo.

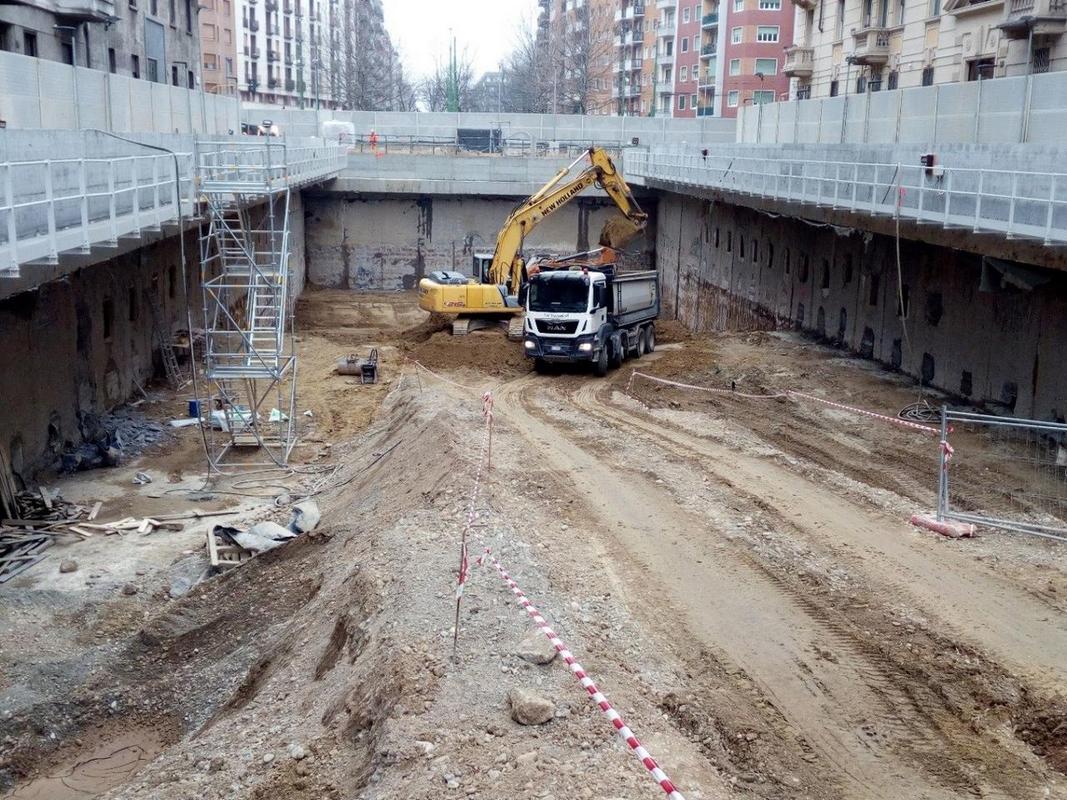

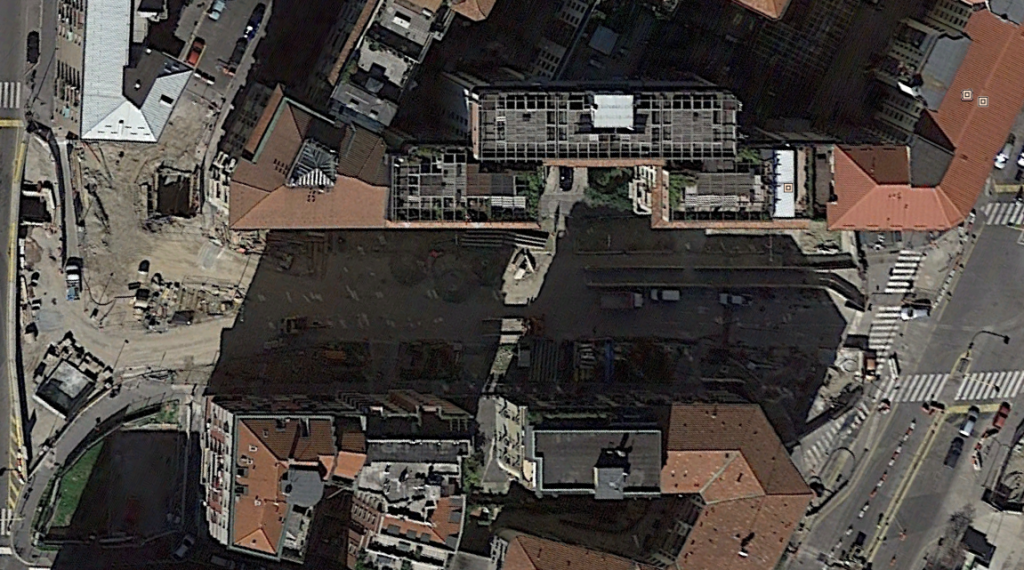

WASHINGTON-BOLIVAR: completata la prima fase di scavo, sono stati realizzati i tiranti e si procede con le iniezioni per il consolidamento del fondo.

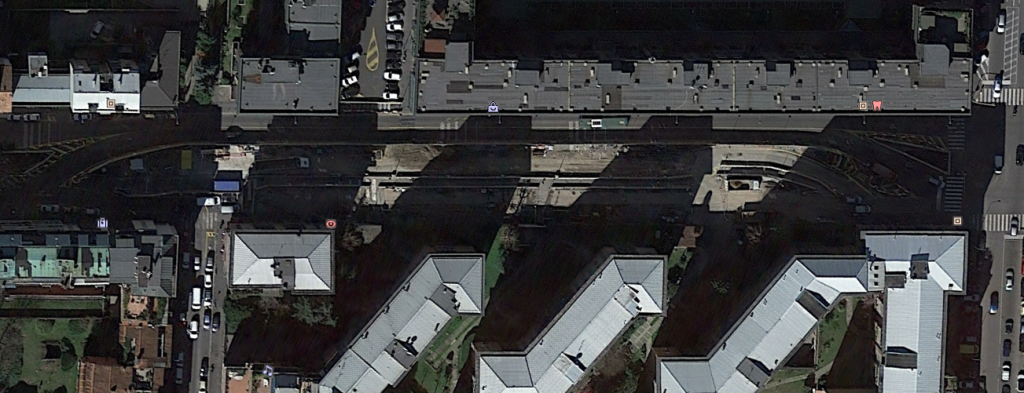

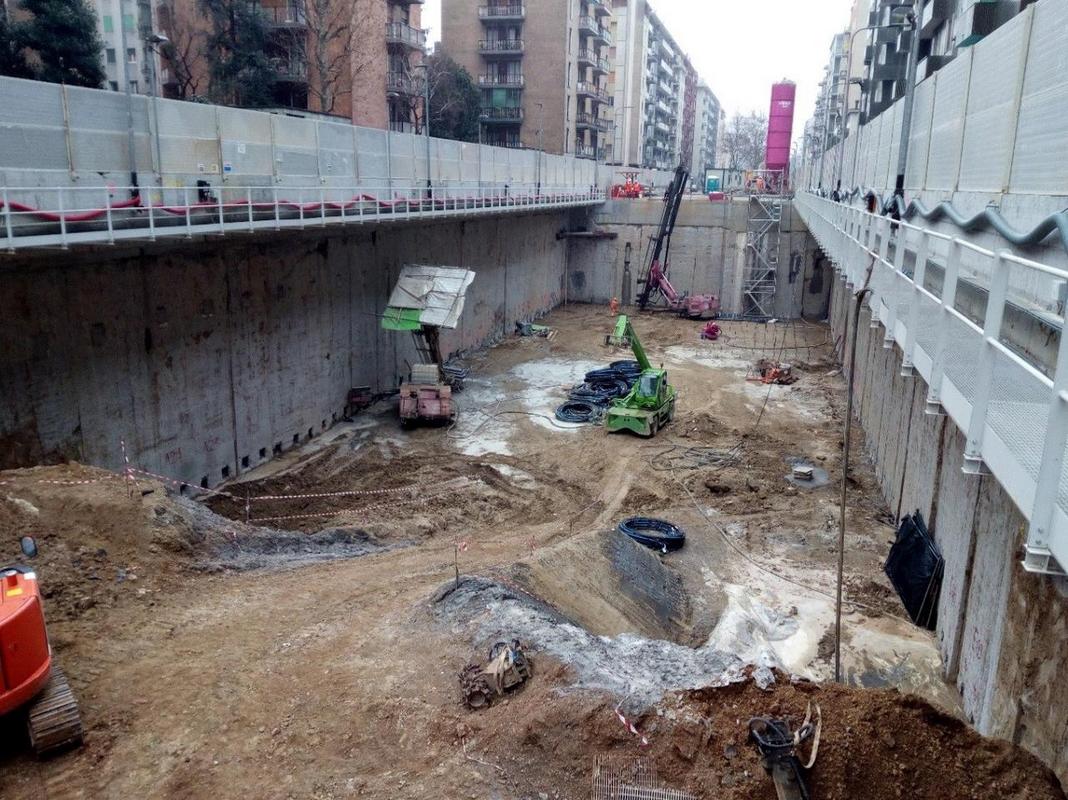

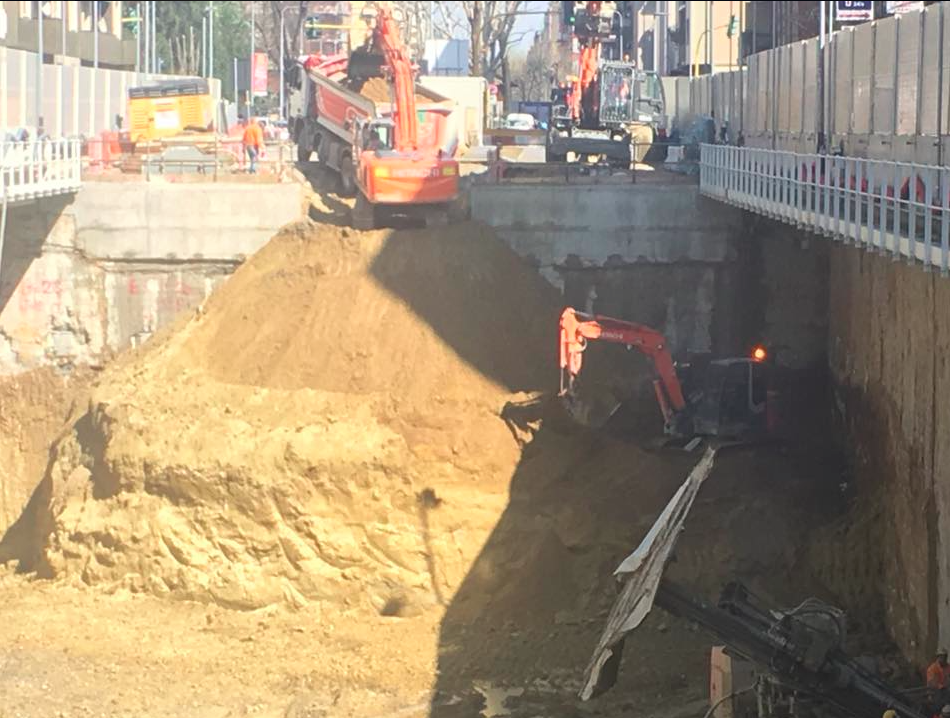

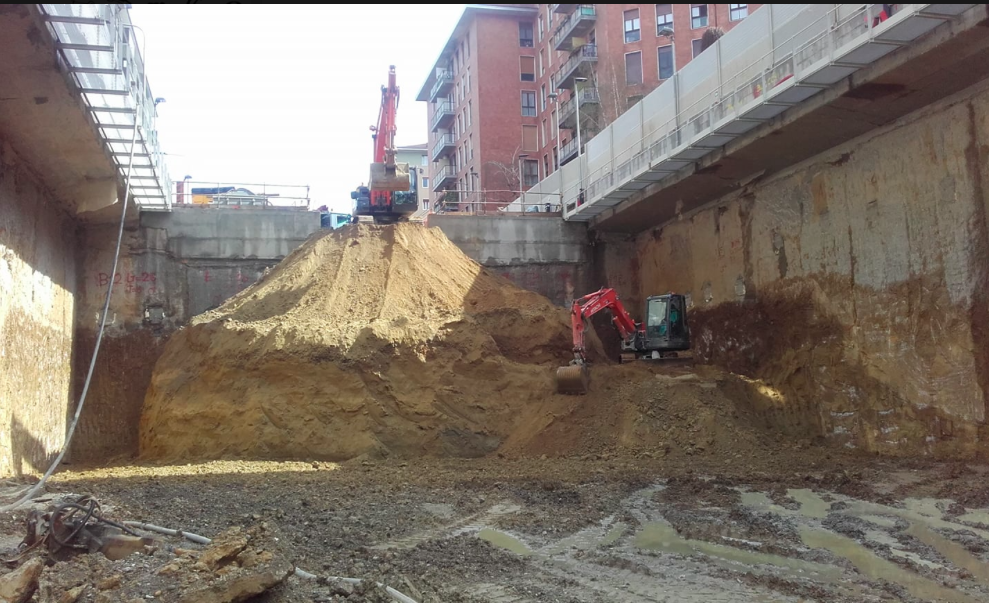

TOLSTOJ: completata la prima fase di scavo, sono stati realizzati i tiranti e si procede con le iniezioni per il consolidamento del fondo.

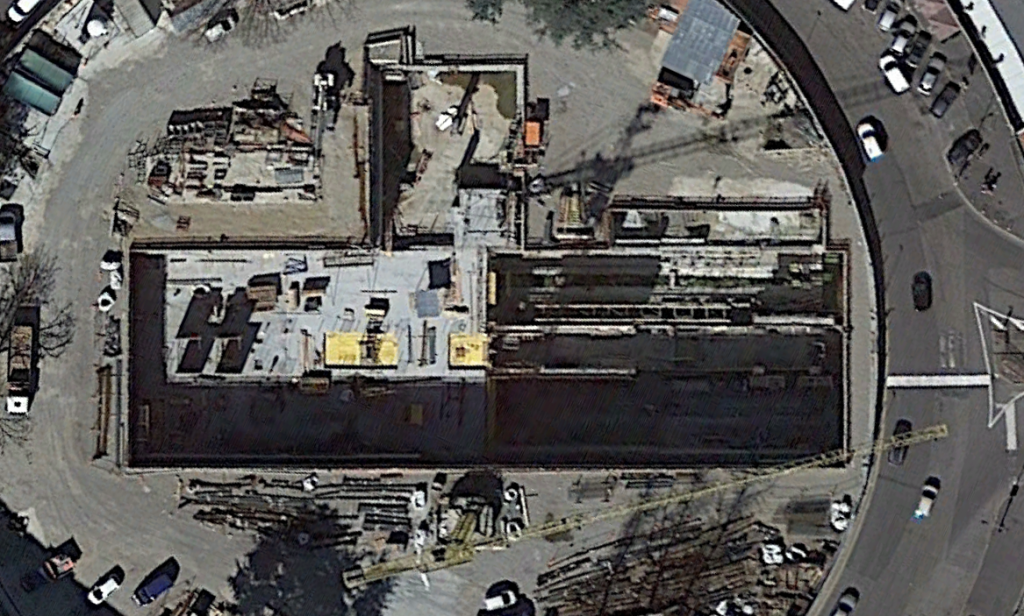

FRATTINI: Le strutture sono ormai completate fatto salvo l’accesso per la manutenzione delle talpe. E’ iniziato lo spostamento sottoservizi per la realizzazione delle uscite.

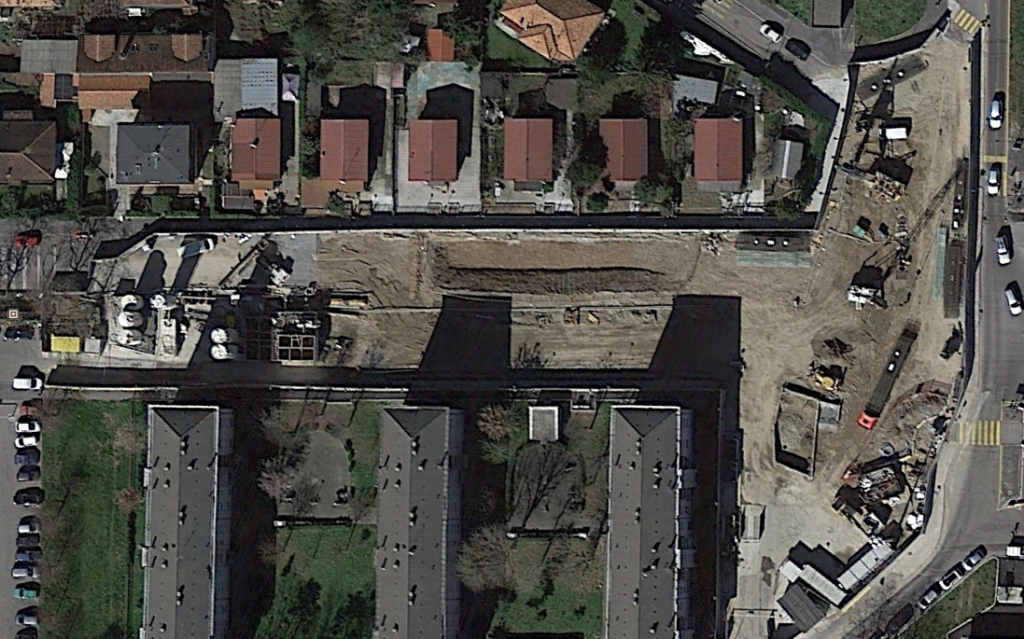

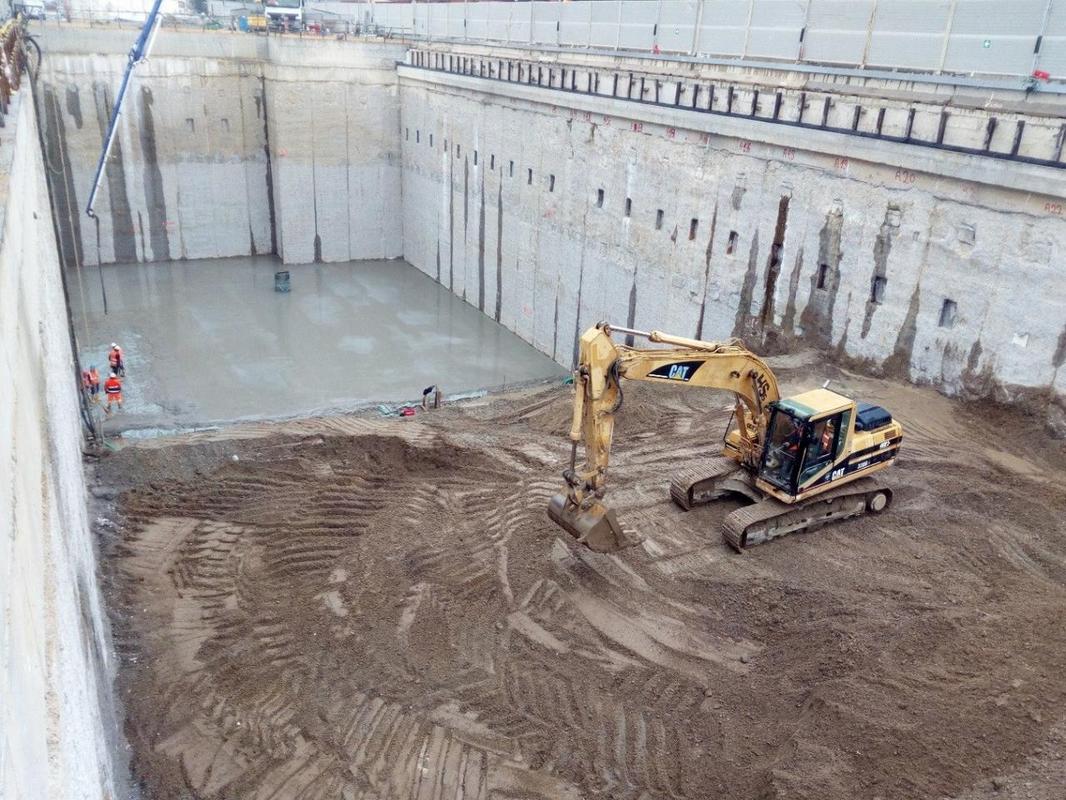

GELSOMINI: Si avvia alla conclusione lo scavo mentre è già iniziata la formazione delle strutture della stazione.

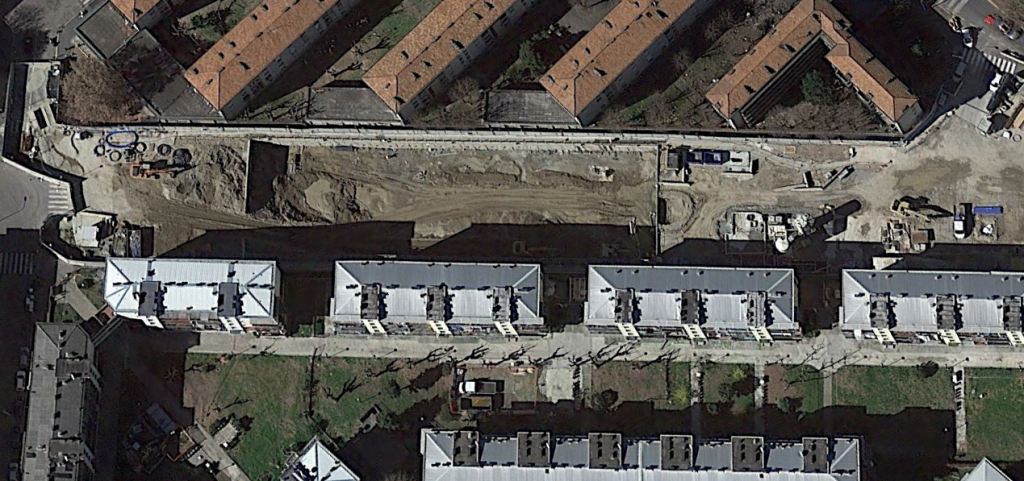

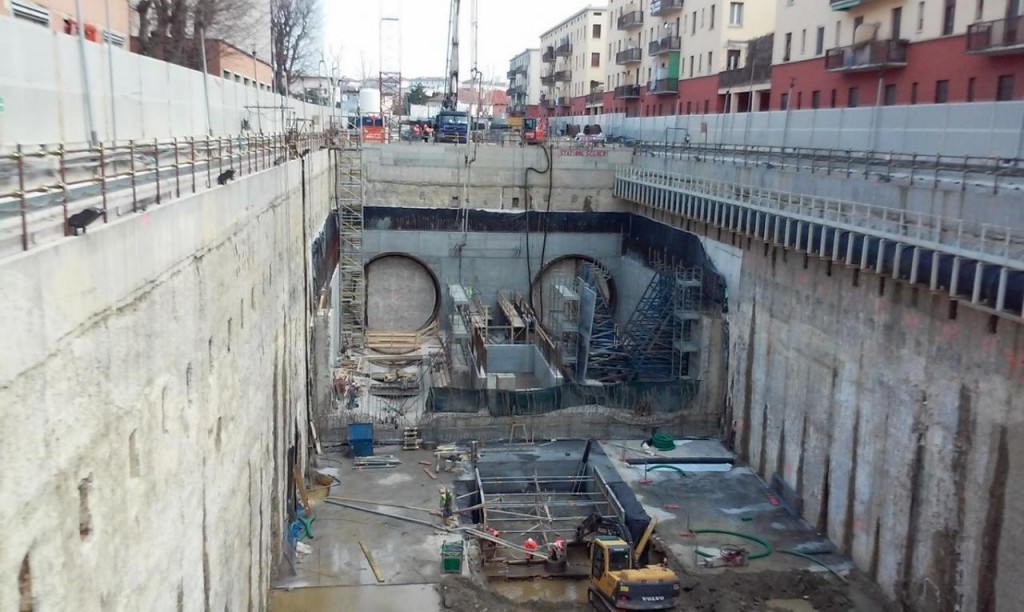

SEGNERI: prosegue la realizzazione delle strutture.

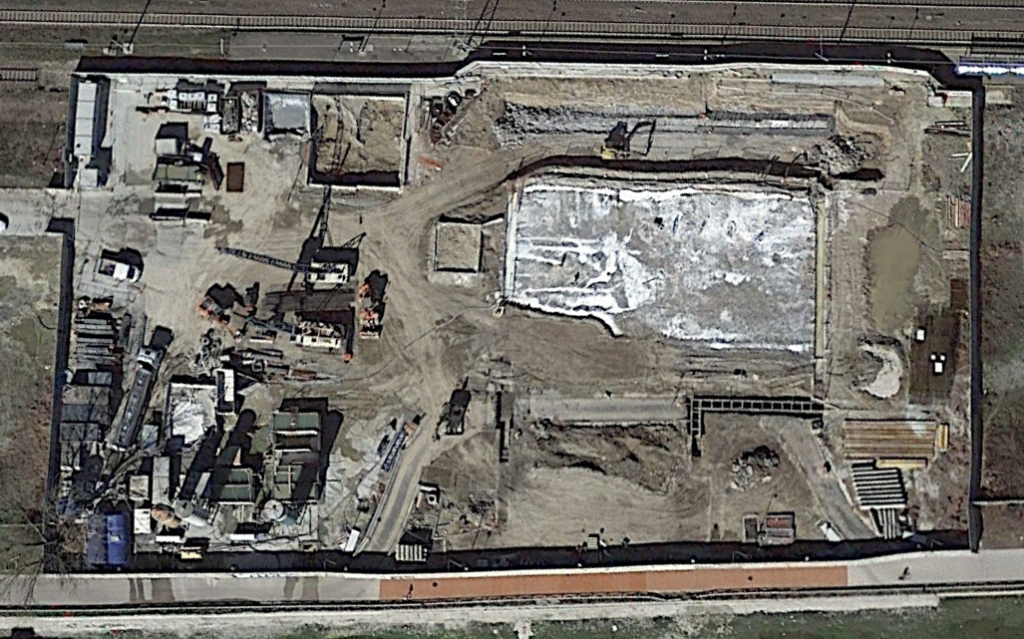

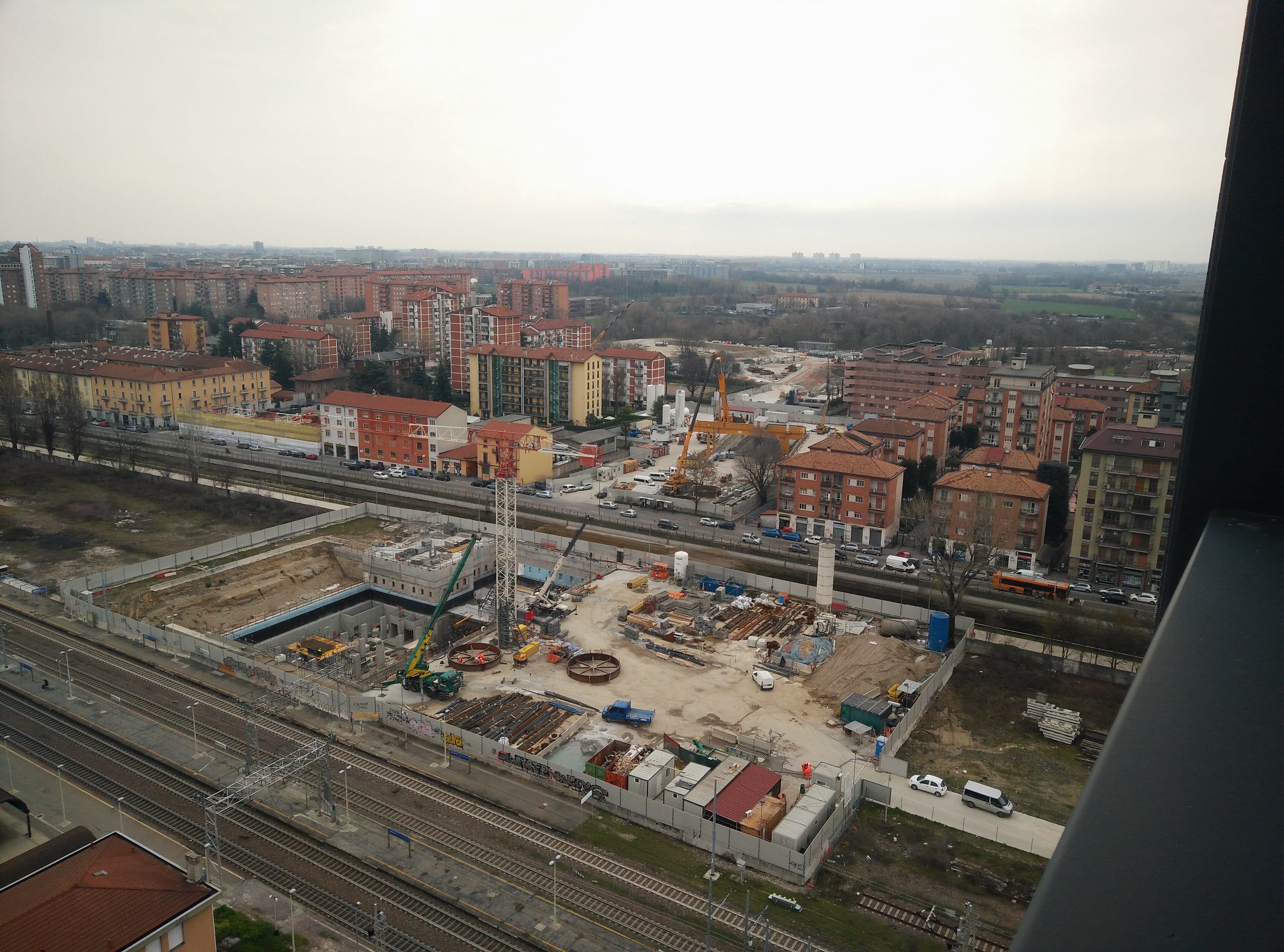

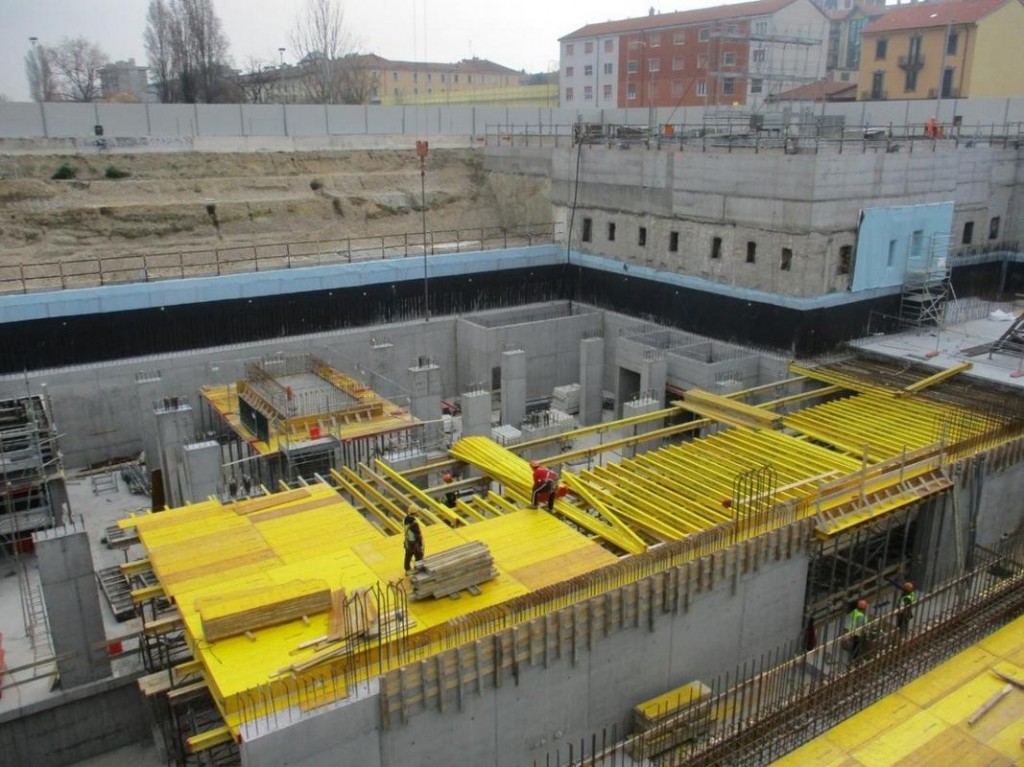

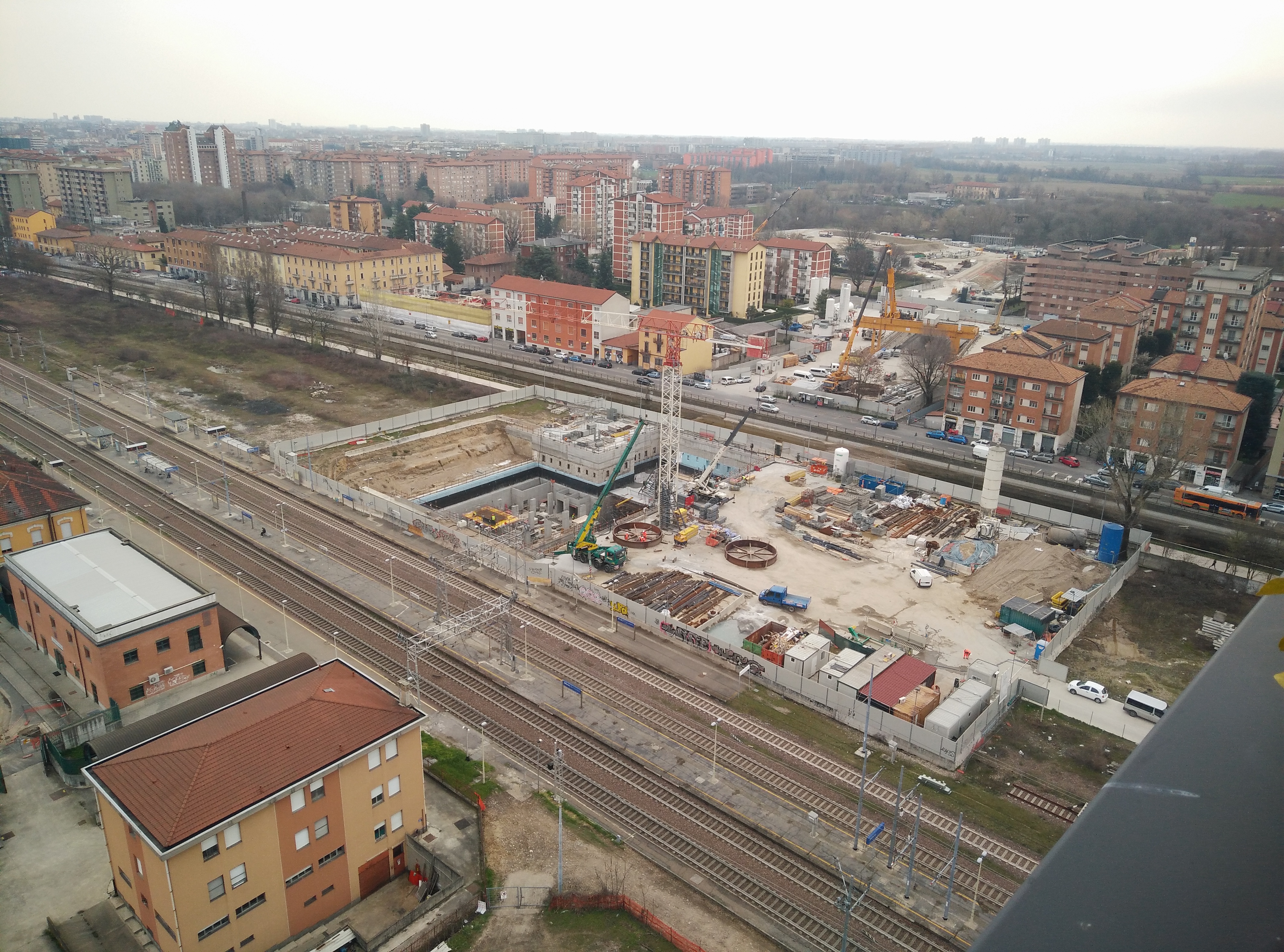

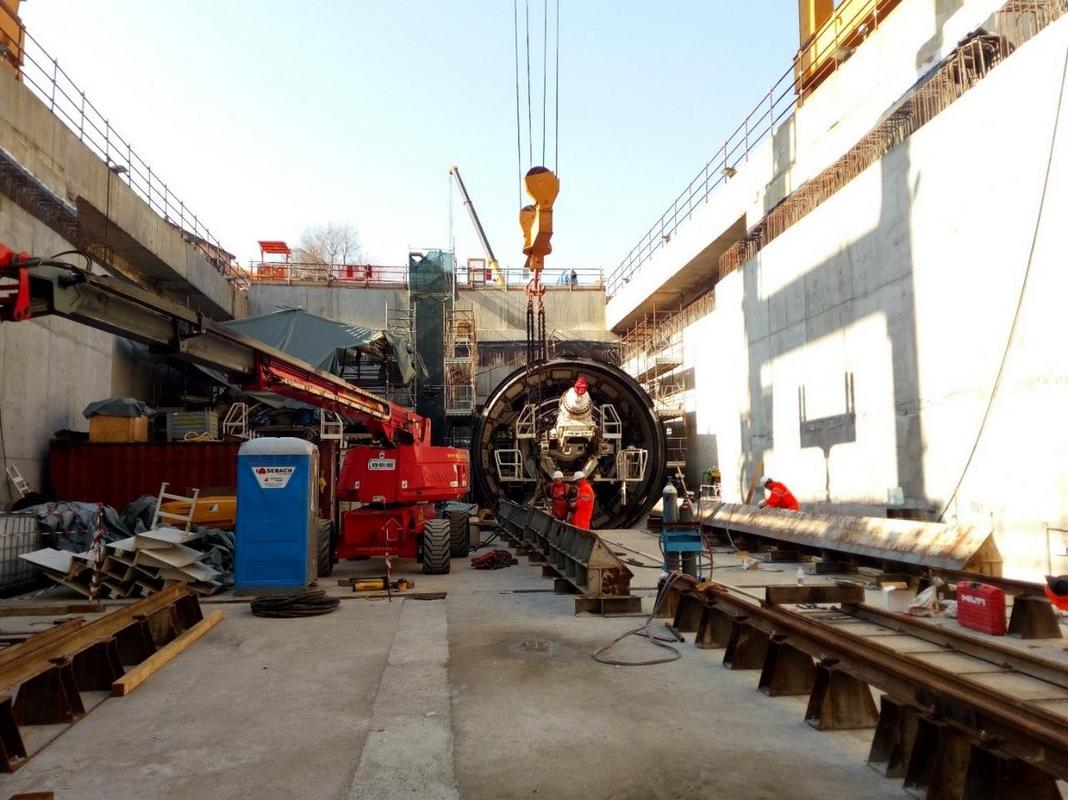

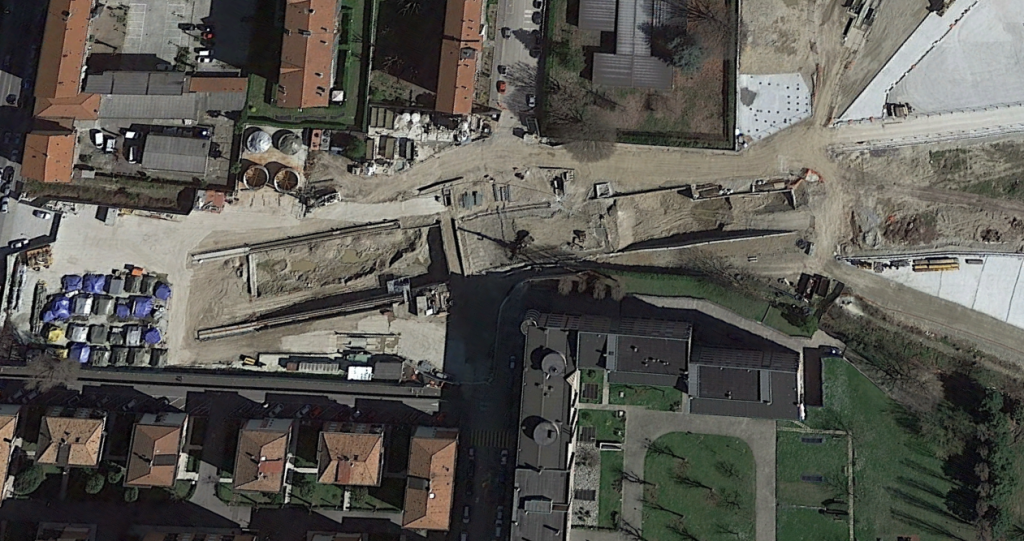

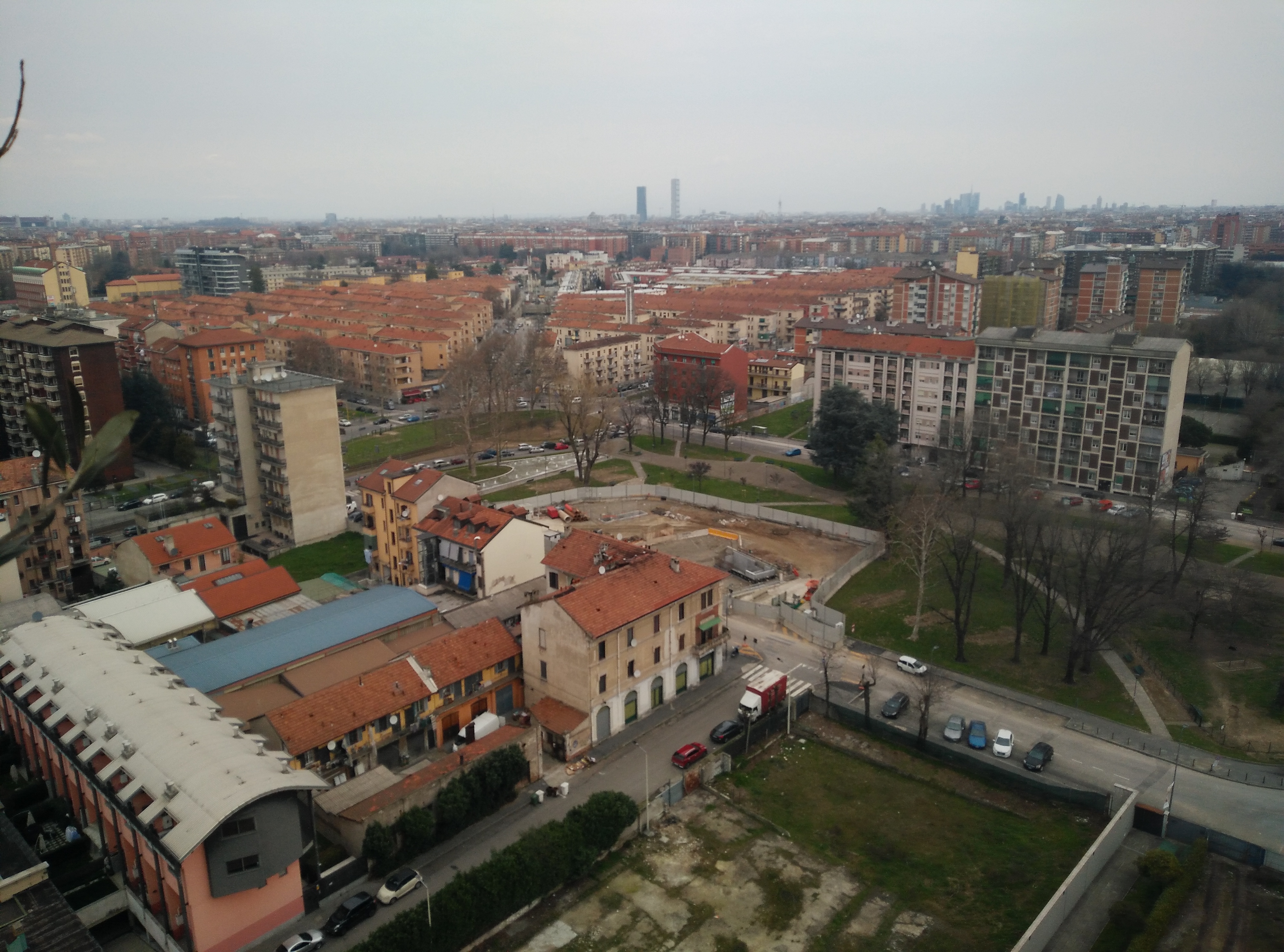

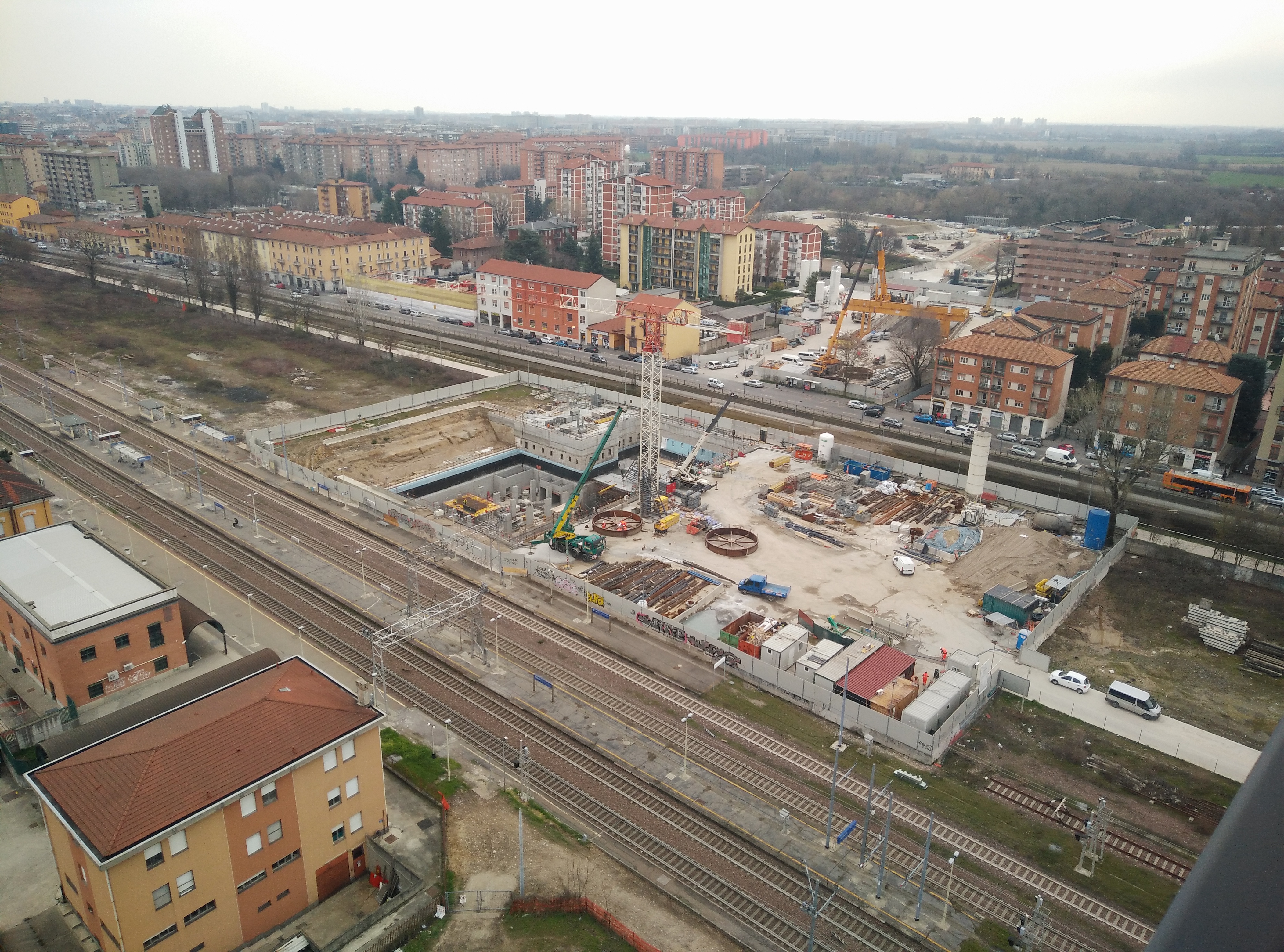

SAN CRISTOFORO: procede rapidamente la realizzazione delle strutture. Nel manufatto Ronchetto è iniziato l’assemblaggio delle due talpe che scaveranno la tratta Ovest a partire da luglio 2018.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

Finalmente inizia a girare una foto dell’allestimento di prova della Metro 4. Certamente meglio della Metro5 “lilla”, ma non è certo una cosa difficile da fare. Quello che si nota è l’assenza di una ricerca specifica. In pratica si è andati sull’”usato sicuro” di matrice “nordica” (vedi Copenhagen), come era previsto proprio per la M5. Sulla segnaletica bene la striscia continua; ignorate i caratteri scelti perchè si useranno quelli standard delle altre linee, ovvero la rivisitazione del carattere “Noorda” a sua volta derviazione dell’Helvetica.

Ma visto quello che si fa oggi (vedi link sotto), sopratutto in tema di materiali, visto che le strutture e i volumo sono già definiti, la capitale mondiale del design si può fermare a questo?

MOSCA

BUDAPEST

E, soprattutto:

LONDRA CROSSRAIL

Foto MM:

Foto da Google Earth:

OPEN DAY 24-25 MARZO 2018:

REPUBBLICA.IT

CORRIERE.IT

Foto Davide Tessarollo:

Foto MM:

Foto da Google Earth:

Foto Marco Vergini:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Ecco i punti per il monotiraggio dei palazzi in area di scavo:

Foto Papoff:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Largo Augusto:

Foto da Google Earth:

Ecco la planimetria della nuova conformazione del cantiere attualmente operativa:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Fase attuale:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Anche in Solari sono arrivati i punti di controllo per la stabilità degli edifici.

Per queste foto ringraziamo la disponibilità della signora Efigenia Parissi:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Manufatto Tirana:

Foto MM:

Foto da Google Earth:

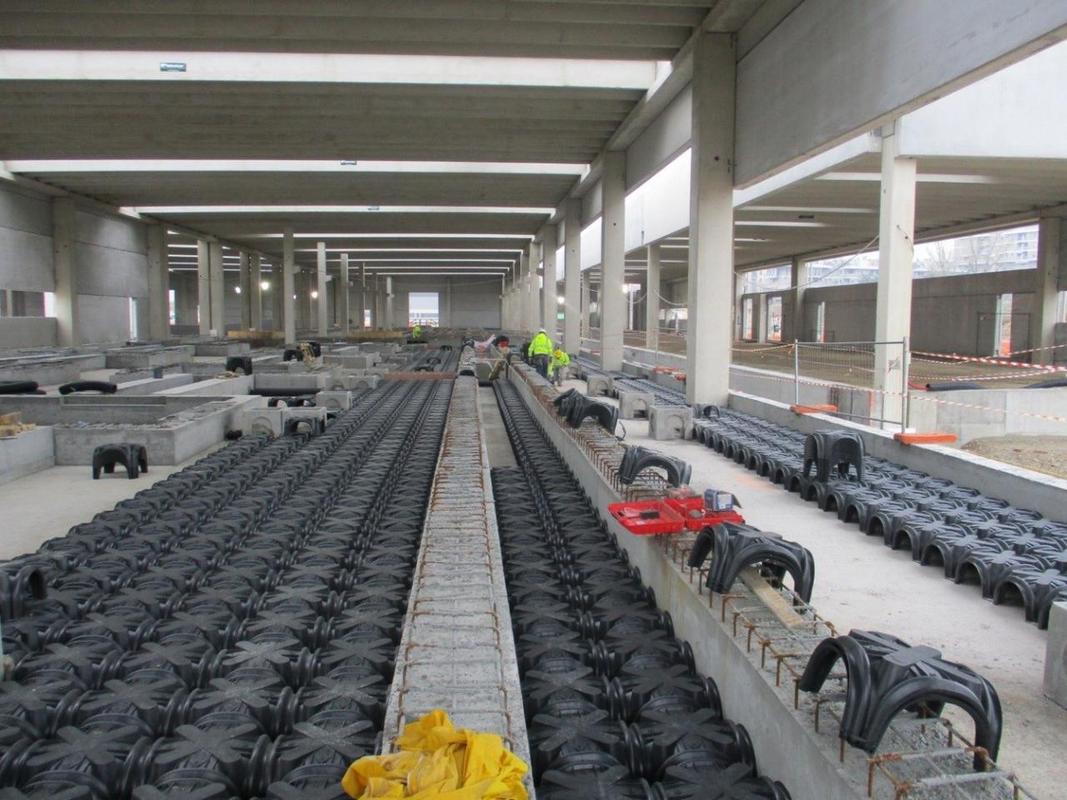

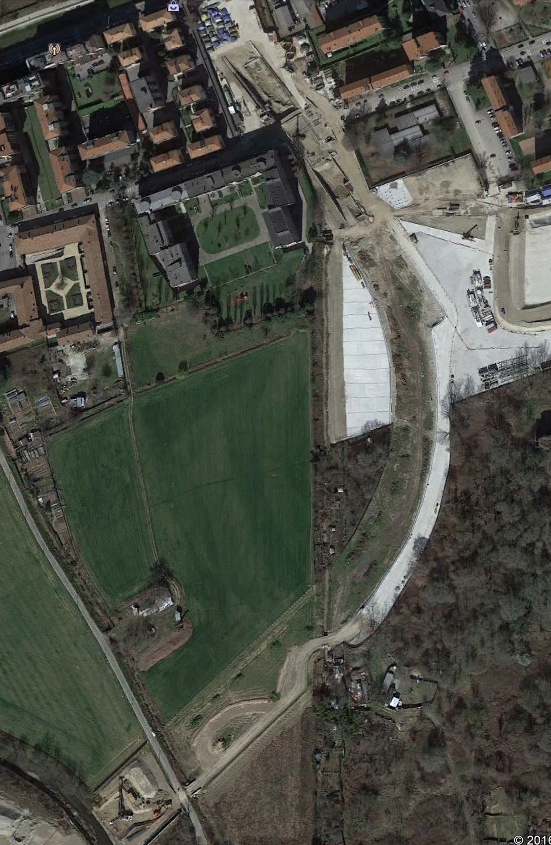

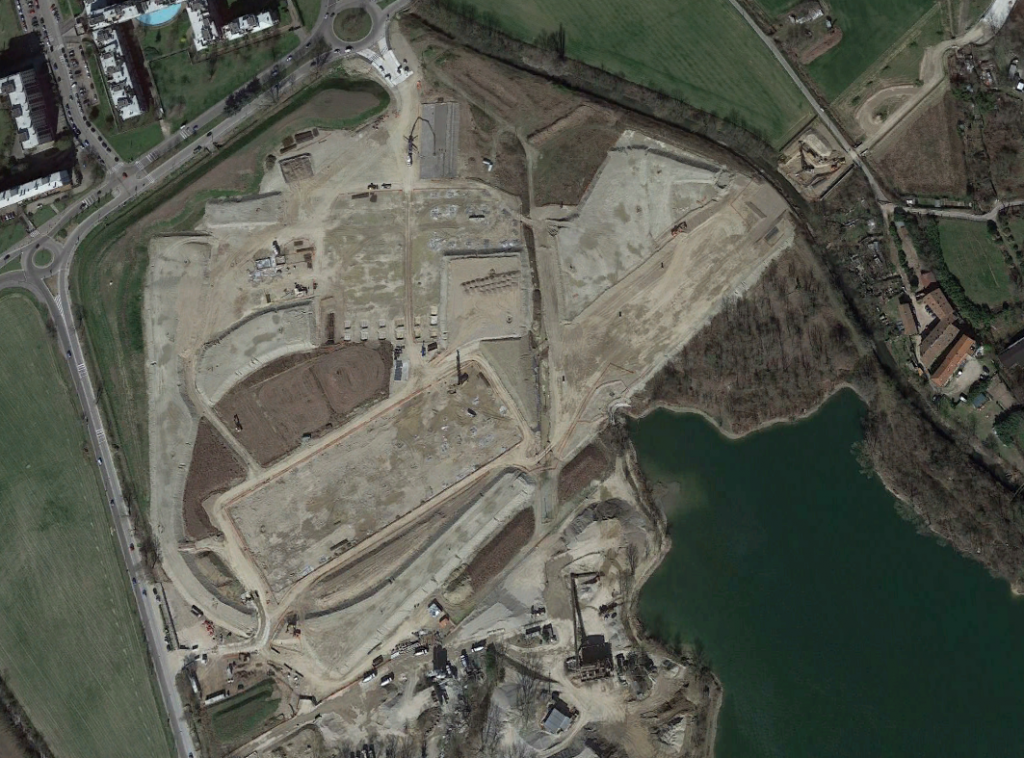

Il deposito:

Foto MM:

Foto da Google Earth:
