Gira su youtube ormai da diversi anni e ciclicamente viene riproposto agli appassionati. E’ giunta ora di fissarlo anche in questo blog, perché il video è assolutamente interessante, anche se un po’ danneggiato dal tempo. Si tratta di un lavoro promozionale editato da ATM nel 1982 quando a Milano operavano solo le linee 1 rossa e 2 verde. Grande interesse per le riprese nella sala di controllo che era presente nel mezzanino della stazione San Babila dove ora di trova un grande negozio di elettronica. Oggi il centro di controllo, recentemente predisposto per la gestione di sei linee metropolitane, si trova presso gli uffici ATM di via Monte Rosa (stazione Lotto).

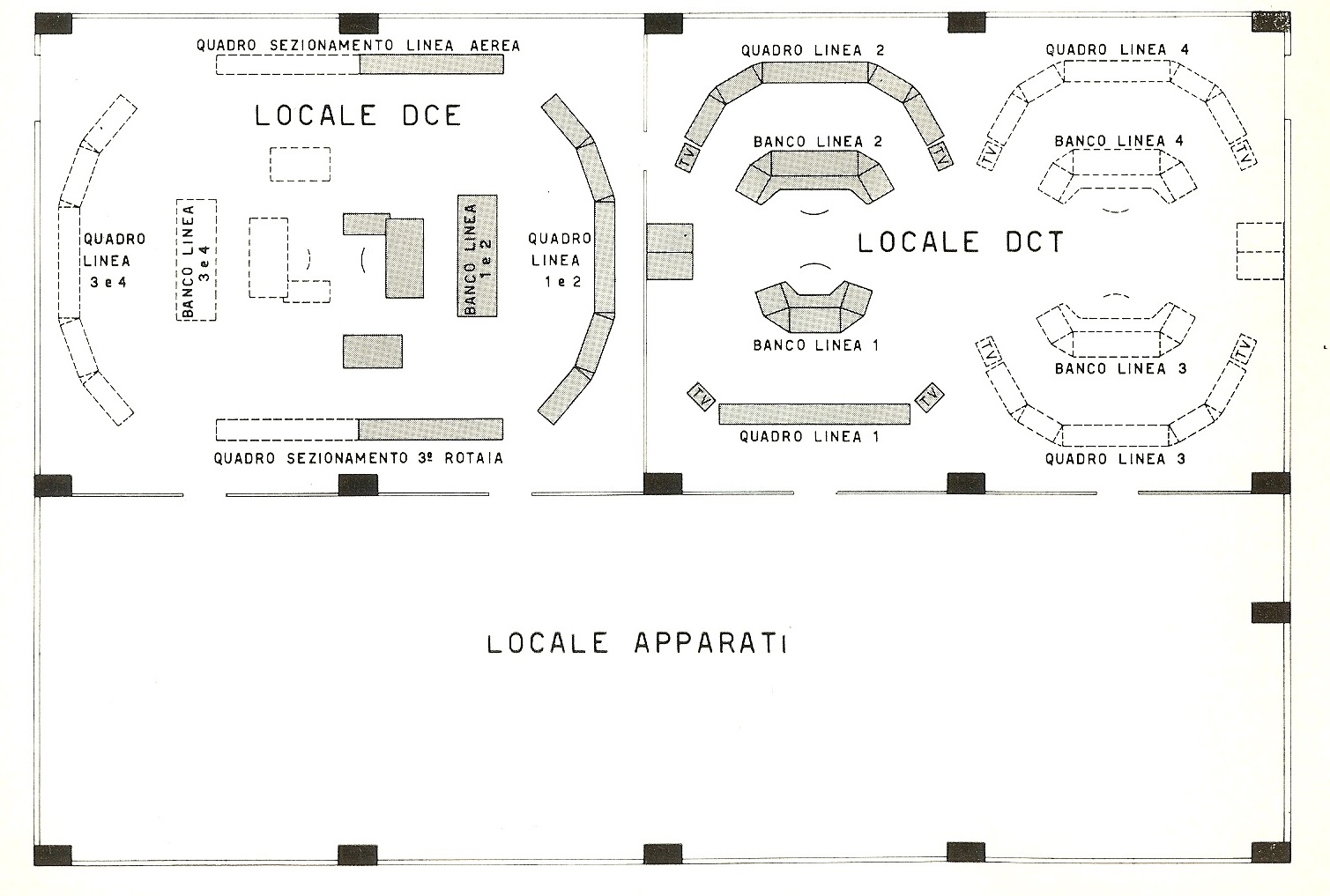

Dalla centrale di controllo di San Babila venivano controllate le due linee esistenti, ma vi era la predisposizione per controllare e dirigere il traffico per tutte le quattro linee previste dalla “Rete delle Linee” di Amerigo Belloni.

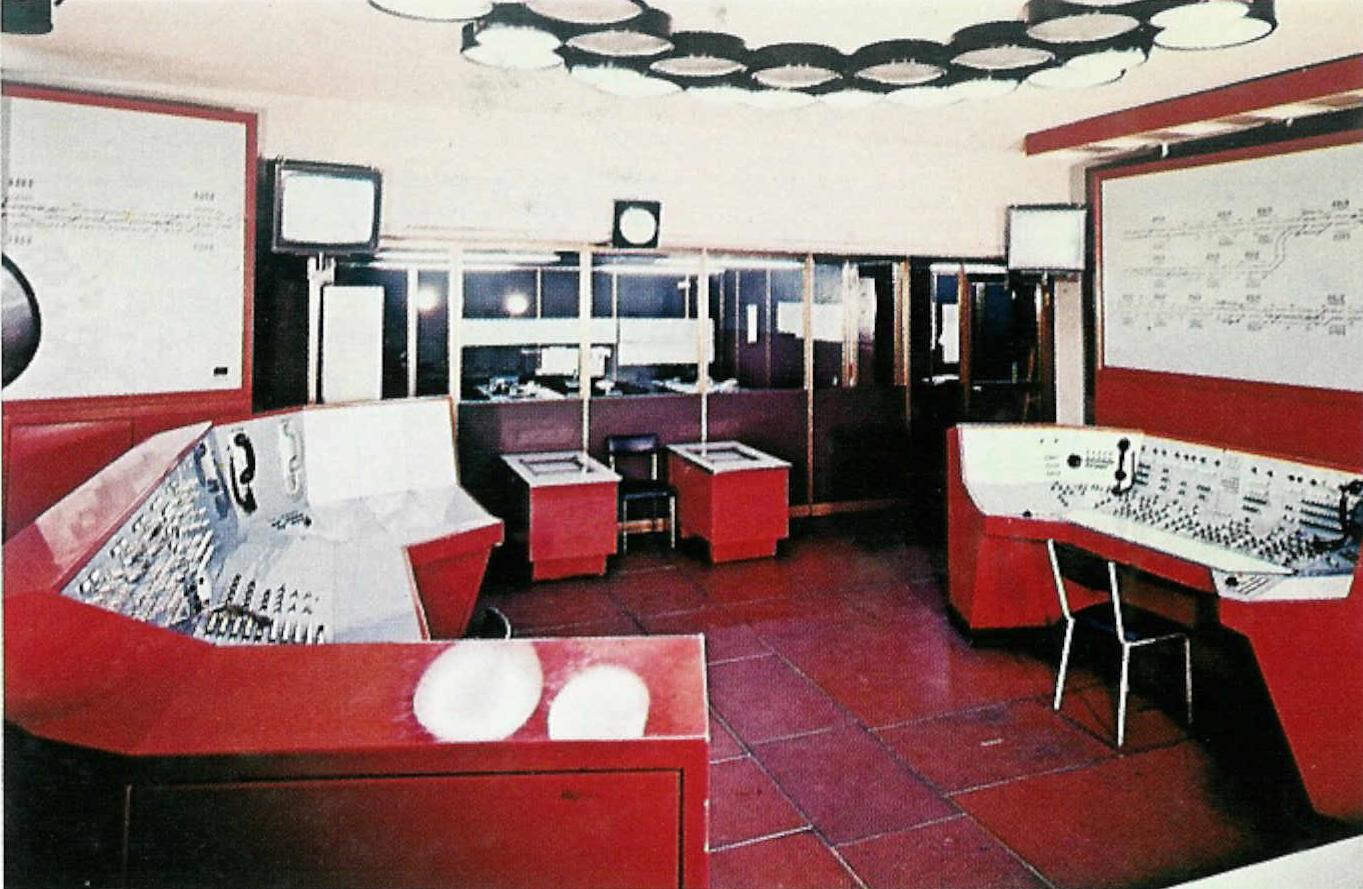

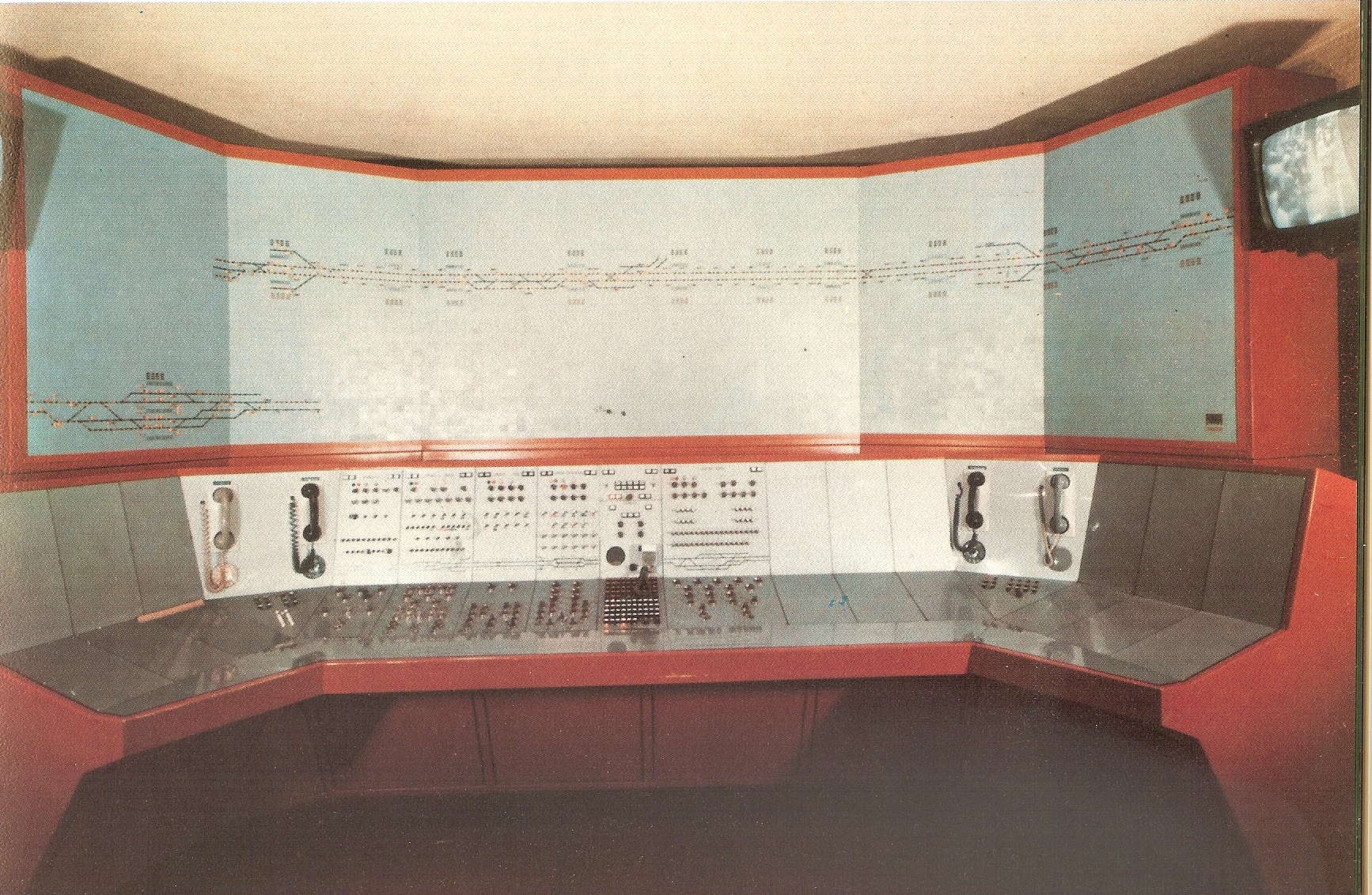

L’avveniristica conformazione della sala di controllo, con il quadro sinottico analogico (a sx la Linea 2 a dx la Linea 1), il banco comandi e il futuribile lampadario. Tutto rigorosamente sui toni del rosso. In queste sale erano anche presenti i monitor con le immagni provenienti dal sistema di videosorveglianza, il primo al mondo ad essere installato da subito in una metropolitana.

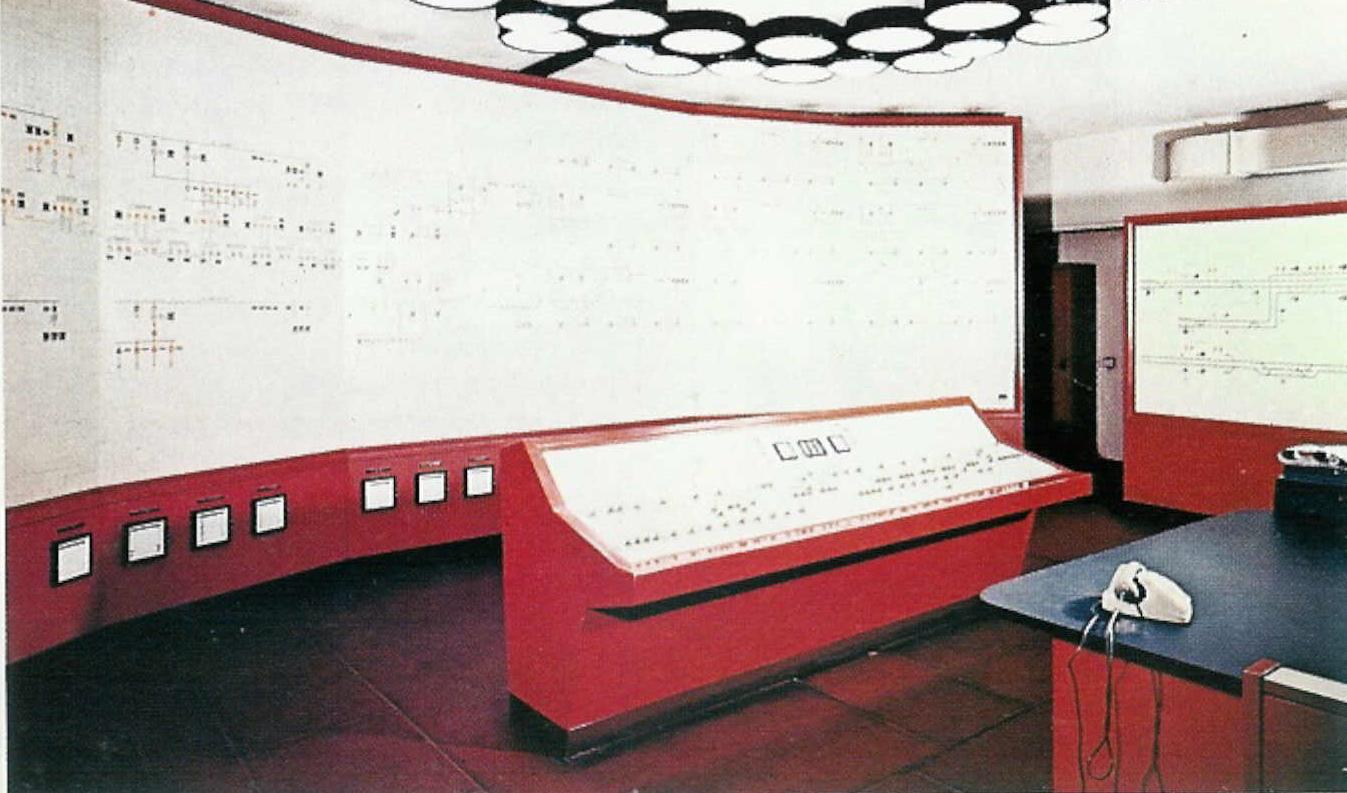

La seconda sala con il controllo degli impianti elettrici.

La sala del quadro sinottico (qua quello della Linea 2) in una fase successiva, probabilmente la stessa del video.

Tweet #metro4subito @MetroxMilano

MetroxMilano su Facebook

Continua anche la raccolta firme a favore della metropolitana 4. finchè i cantieri non saranno aperti e ben avviati la raccolta firme sarà ancora necessaria così come il contributo di tutti, pare davvero la stragrande maggioranza, coloro i quali vogliono che quest’opera sia realizzata al più presto.

Clicca qui per firmare LA PETIZIONE

NUOVO SONDAGGIO SULLA MM4: I Milanesi sono molto favorevoli all’opera.I DATI

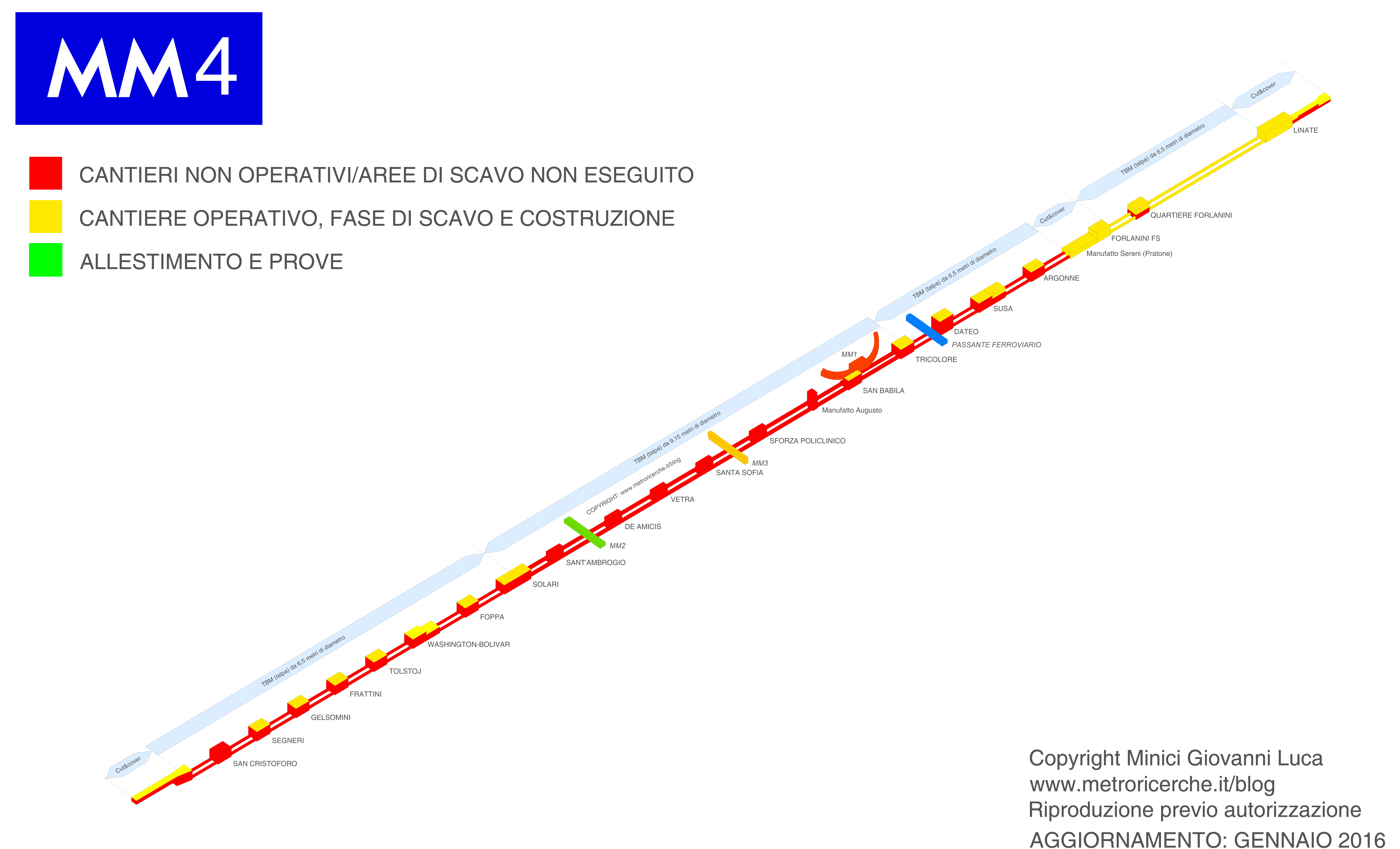

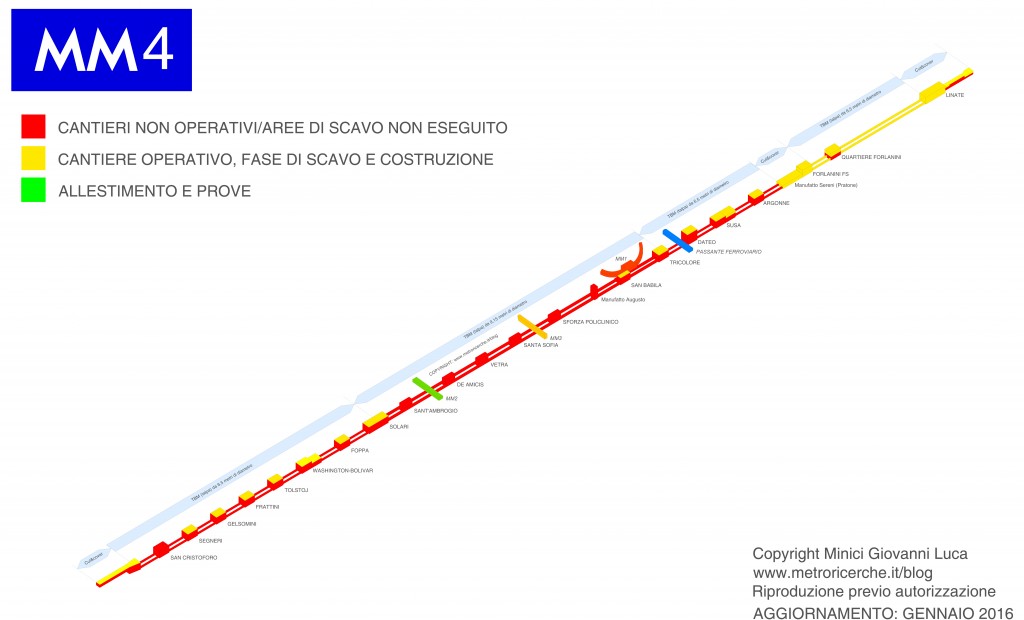

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Da ridefinire (per la sola stazione, altri cantieri operativi da agosto)

SEGNERI Dal 17 marzo 2015, lavori in corso

GELSOMINI Dall’11 giugno 2015, lavori in corso

FRATTINI Dal 26 febbraio 2015, lavori in corso

TOLSTOJ Da maggio 2015, lavori in corso

WASHINGTON-BOLIVAR Da 31 agosto 2015, lavori in corso

FOPPA Da 2 settembre 2015

SOLARI Dal 27 agosto 2015, lavori in corso

SANT’AMBROGIO Da ridefinire

DE AMICIS Da ridefinire

VETRA Da ridefinire

SANTA SOFIA Da ridefinire

SFORZA-POLICLINICO Da ridefinire

SAN BABILA Dal 18 dicembre 2015, lavori in corso

TRICOLORE Dal 5 agosto 2015, lavori in corso

DATEO Dal 23 gennaio 2015, lavori in corso

SUSA Dal 05 febbraio 2015, lavori in corso

ARGONNE Dal 02 febbario 2015, lavori in corso

FORLANINI FS Lavori in corso

QUARTIERE FORLANINI Lavori in corso

LINATE AEROPORTO Lavori in corso

VOLANTINO CANTIERI ZONA SUD-OVEST: CLICCA QUI e CLICCA QUI

VOLANTINO CANTIERI ZONA EST: CLICCA QUI

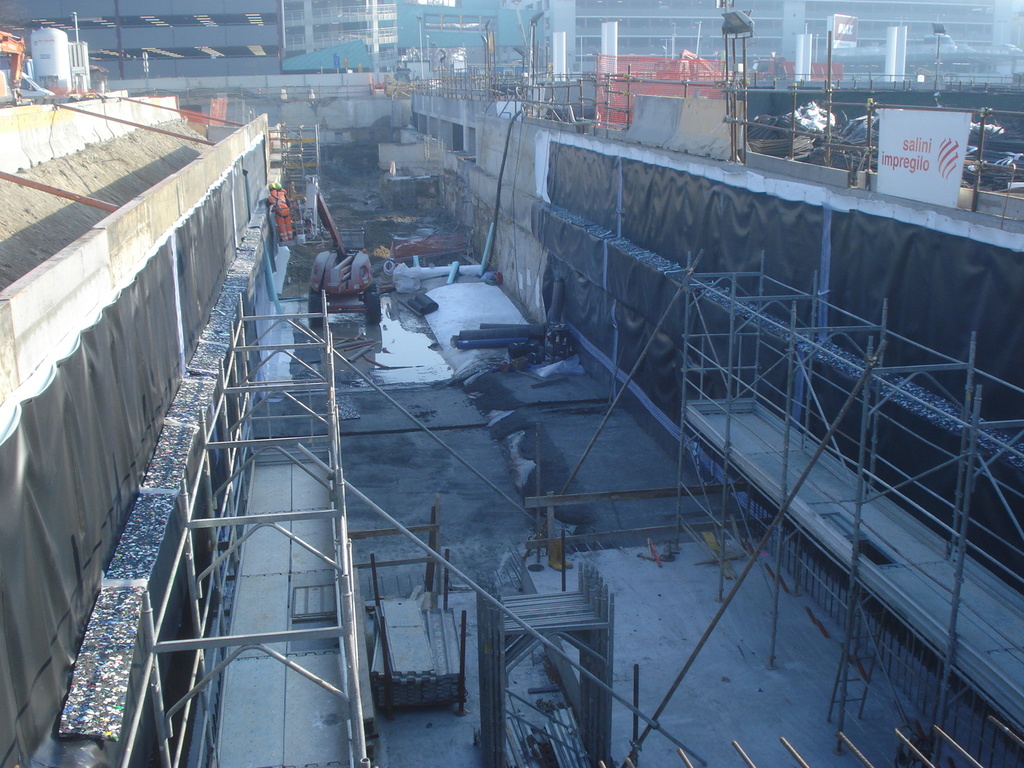

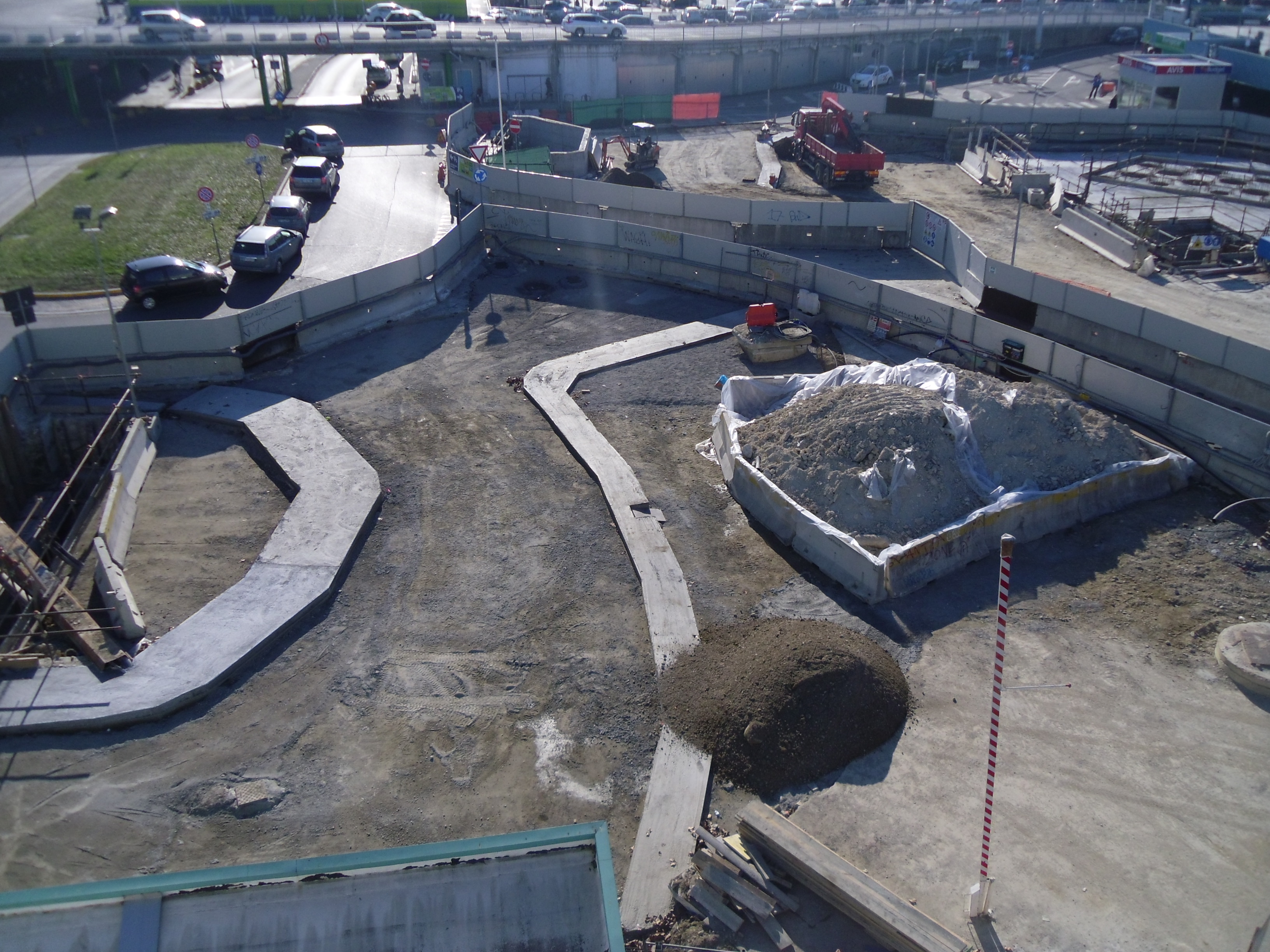

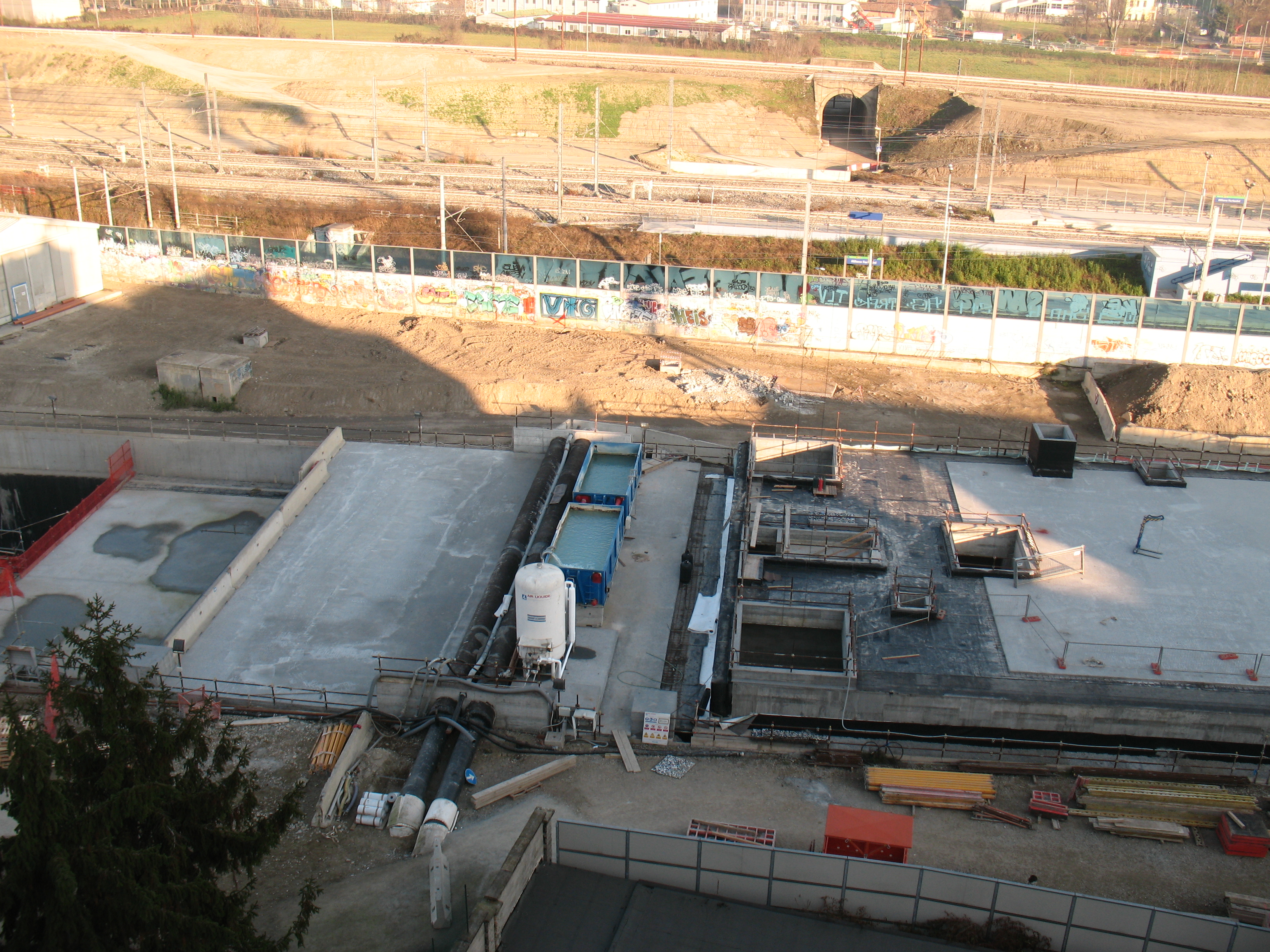

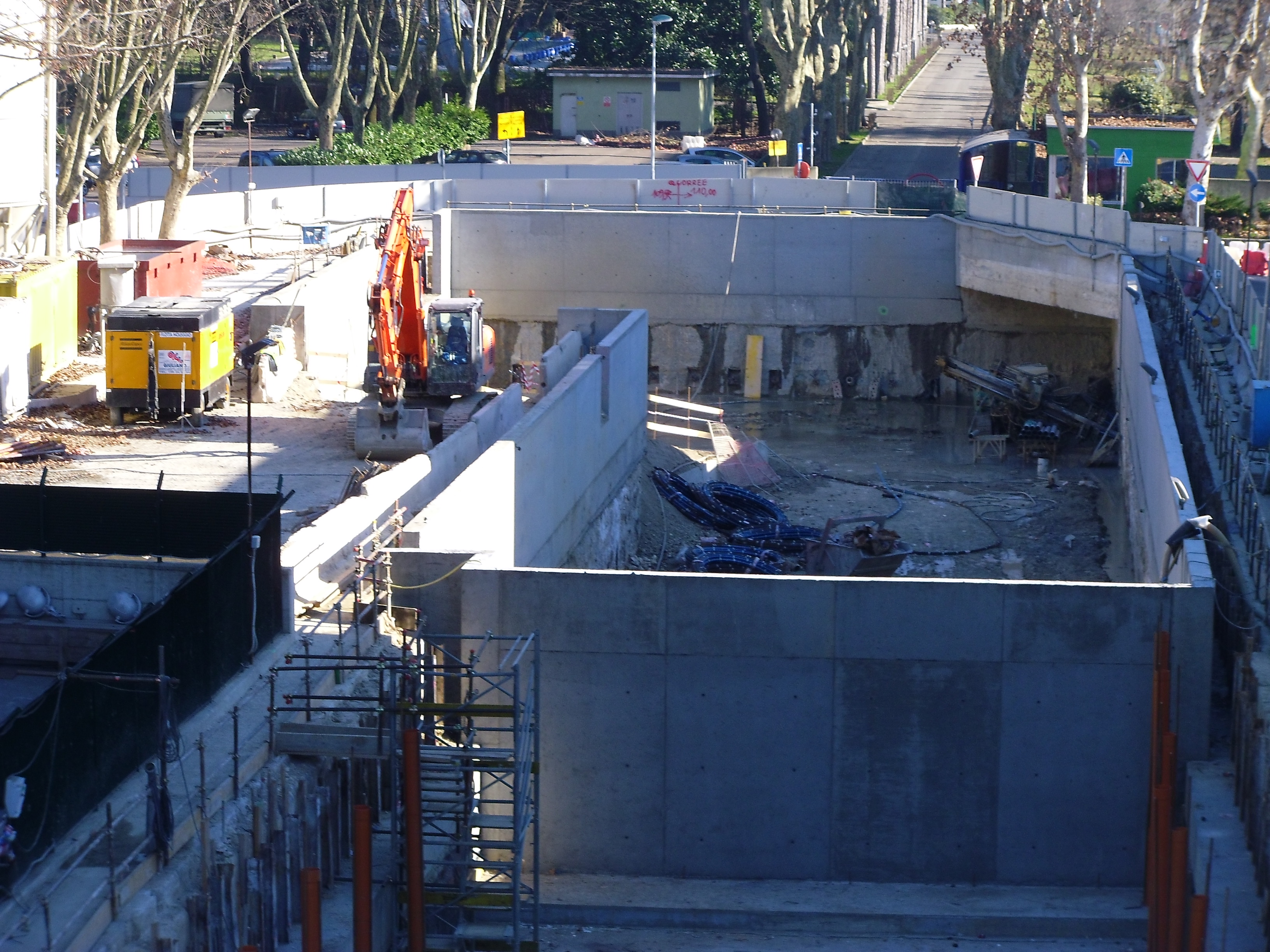

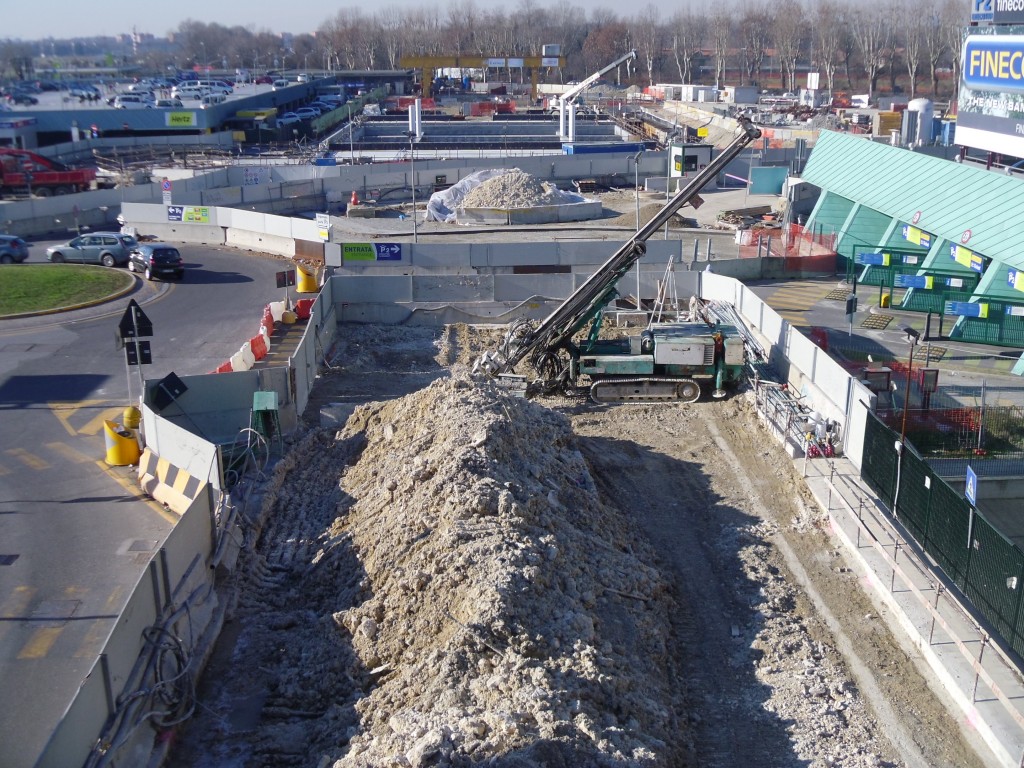

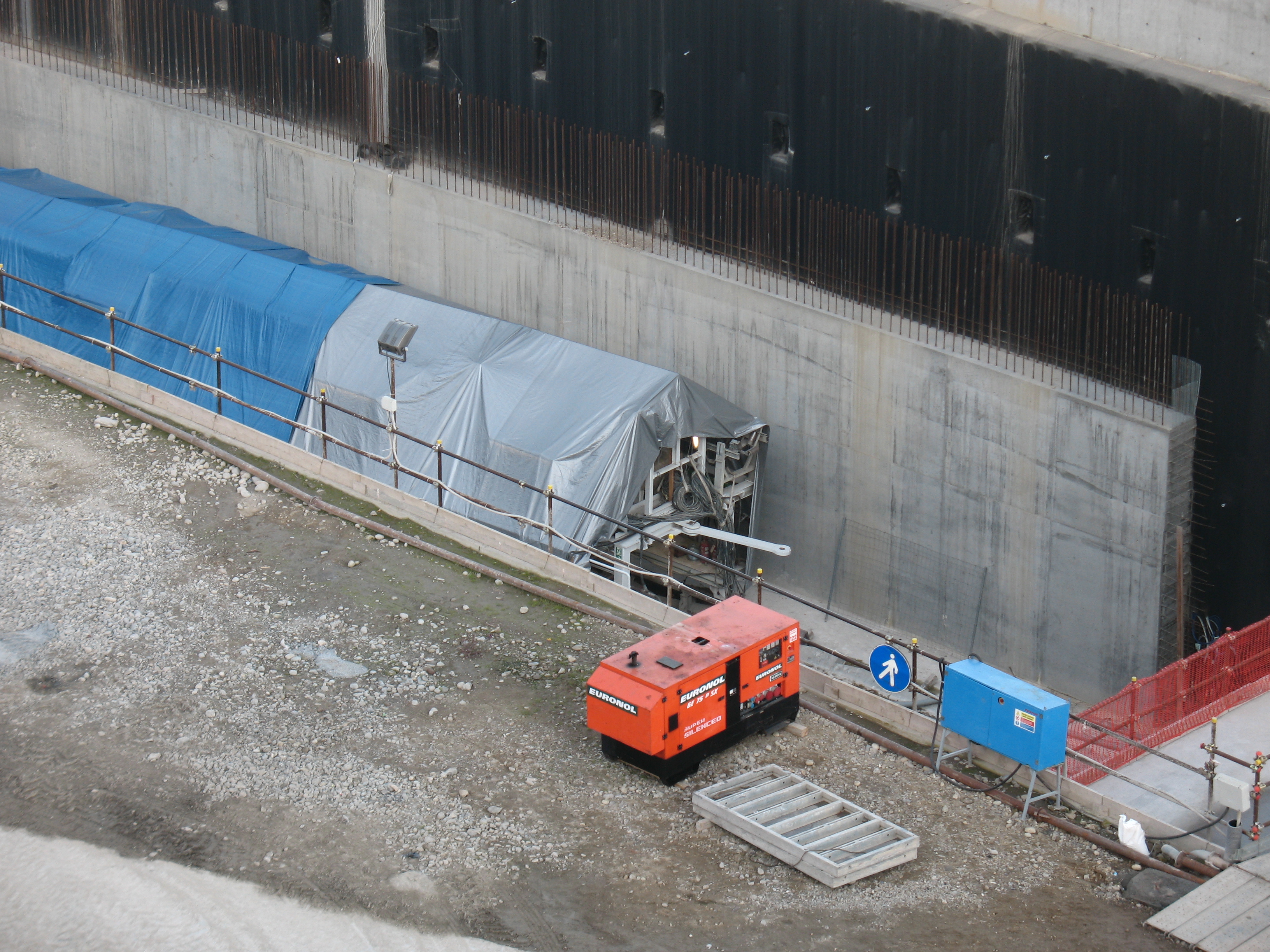

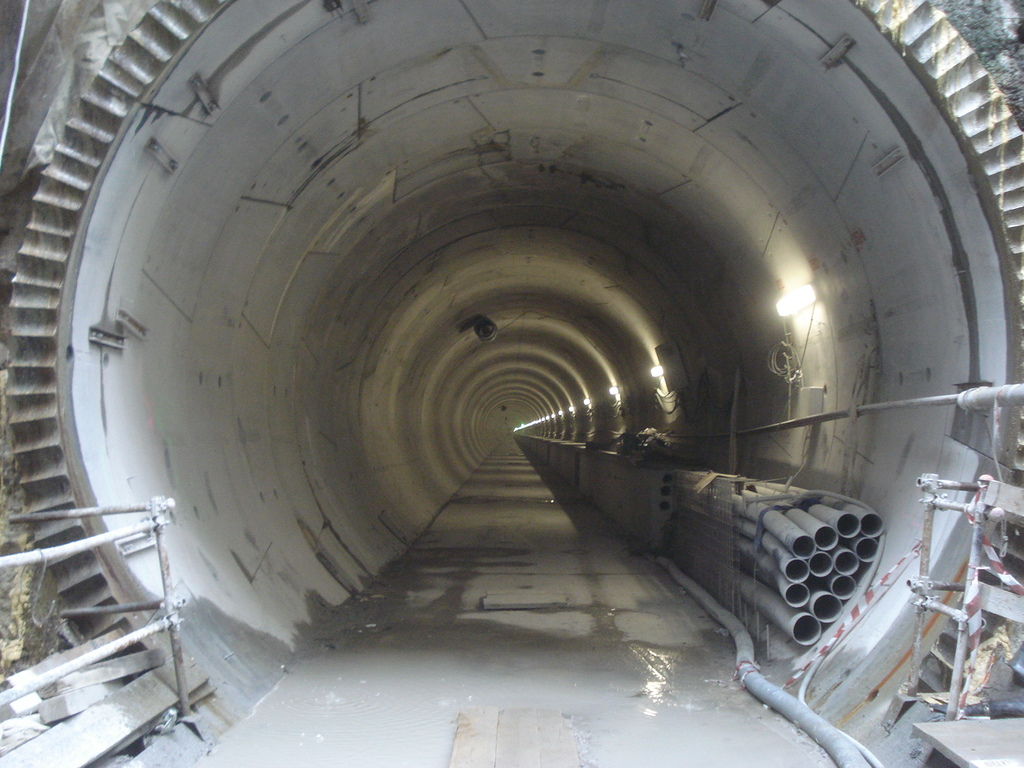

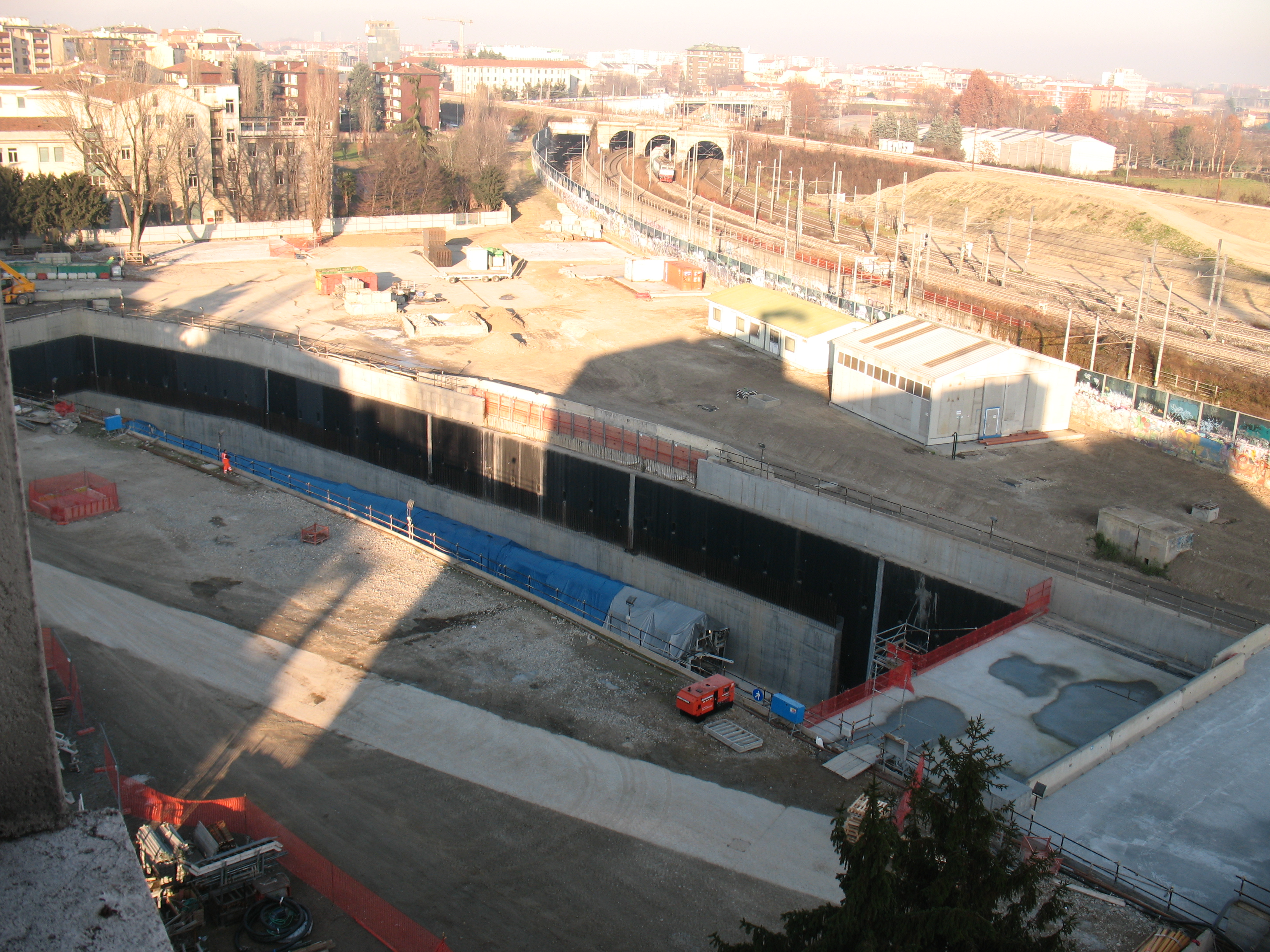

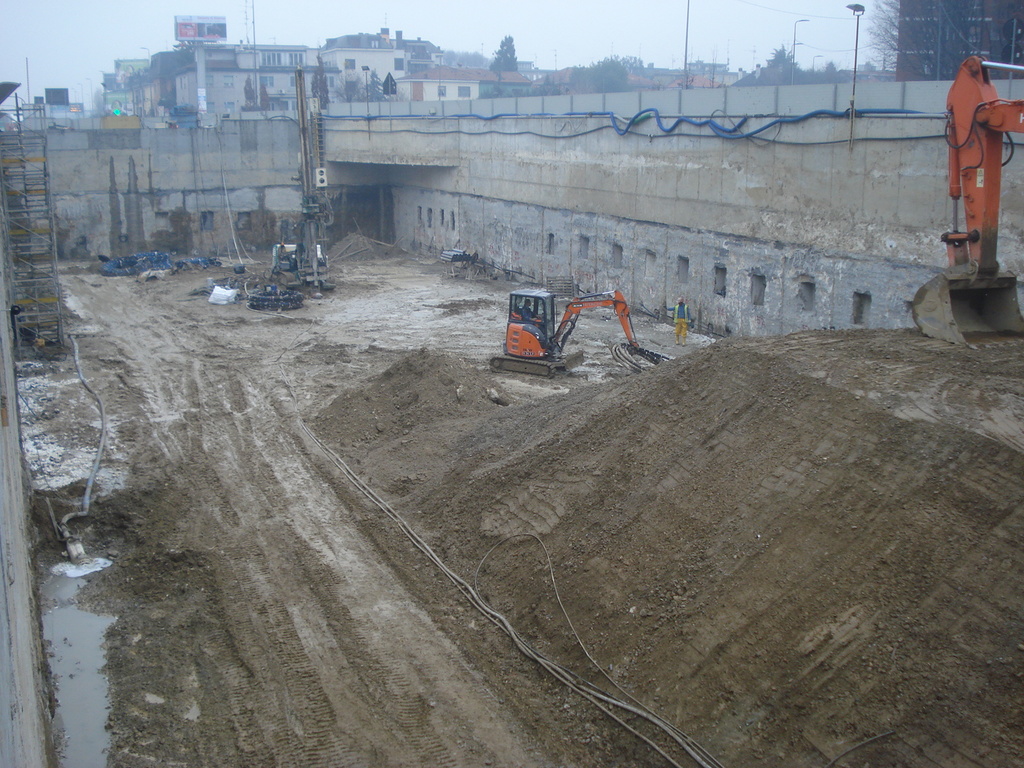

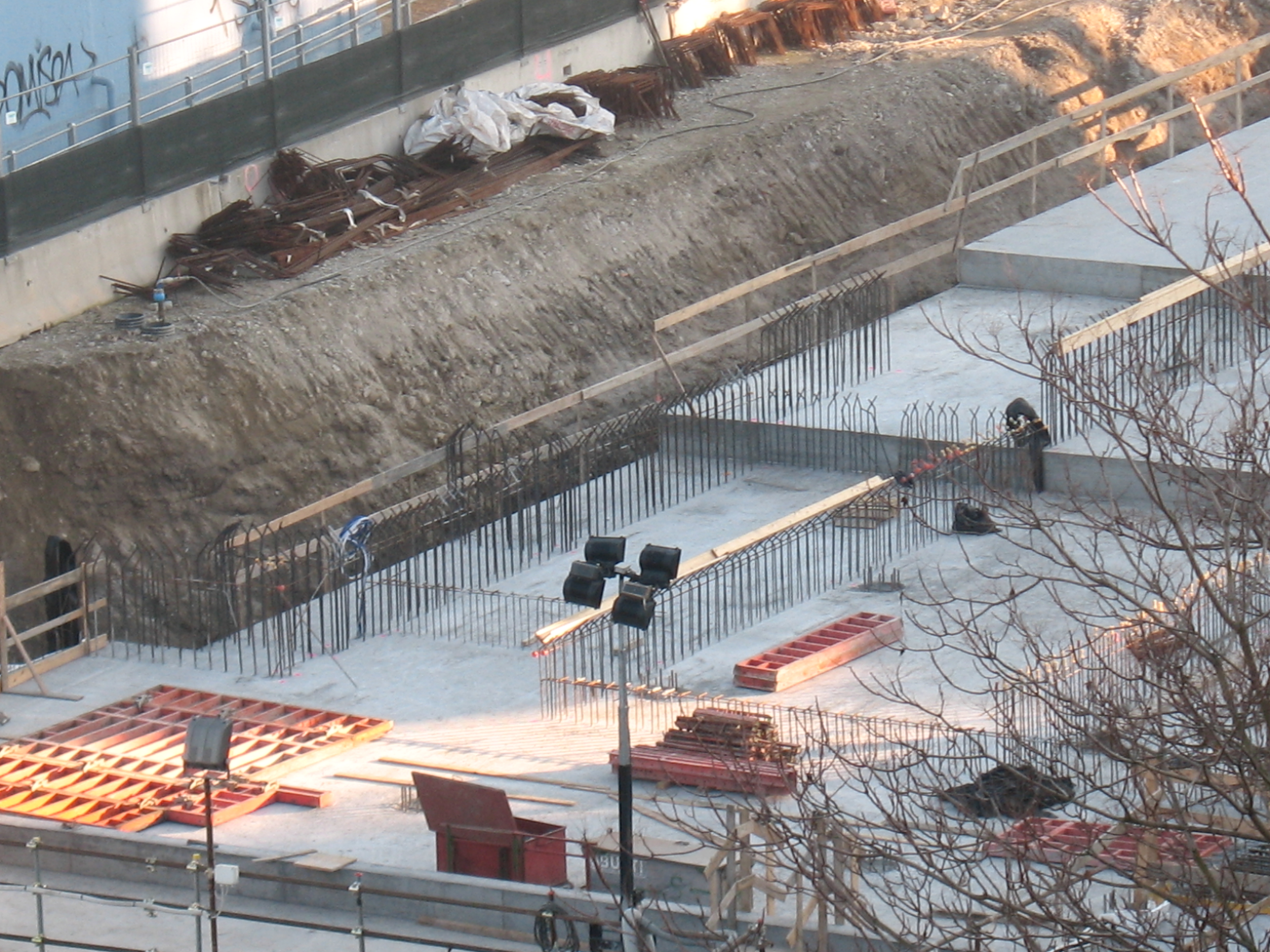

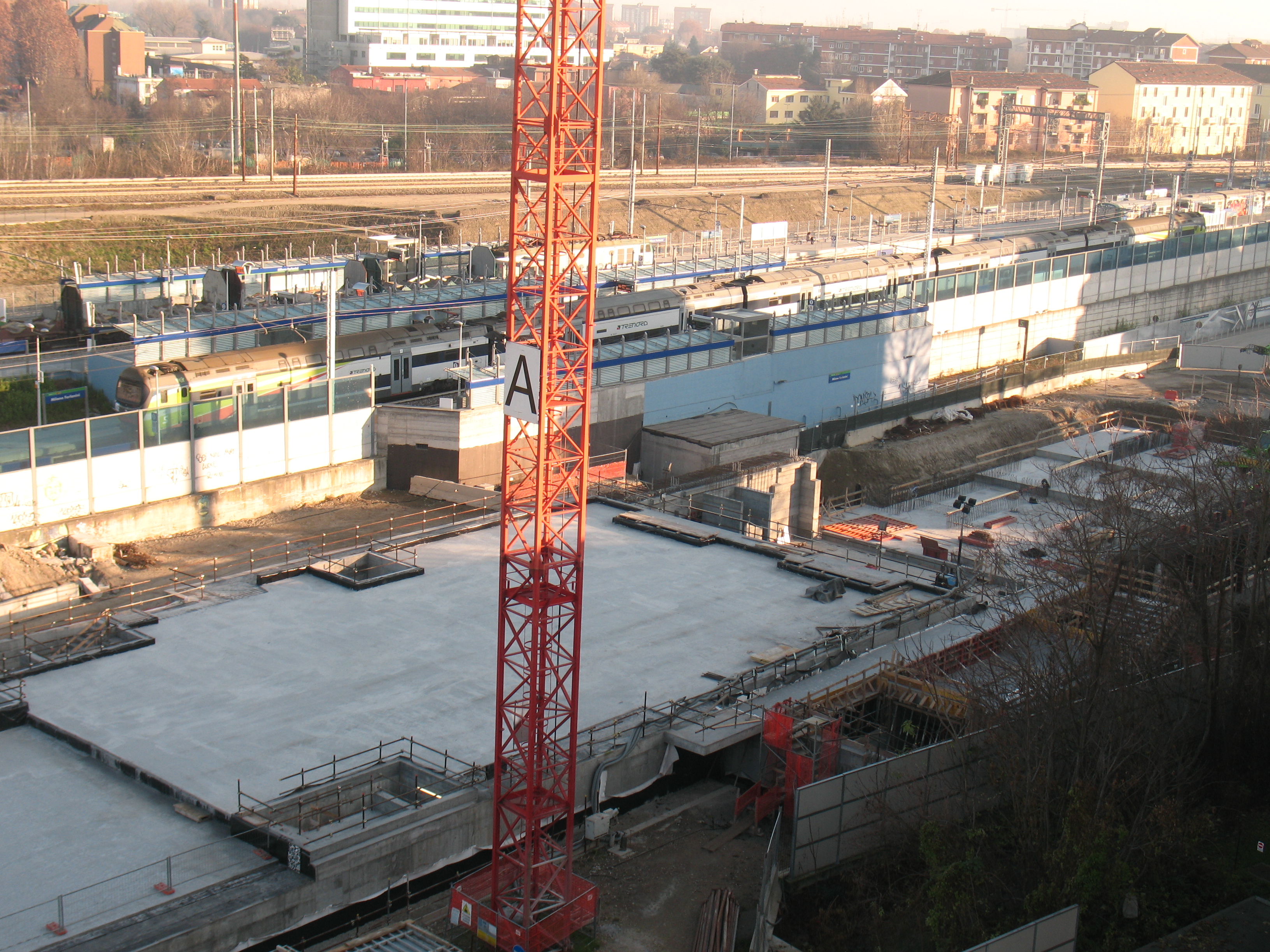

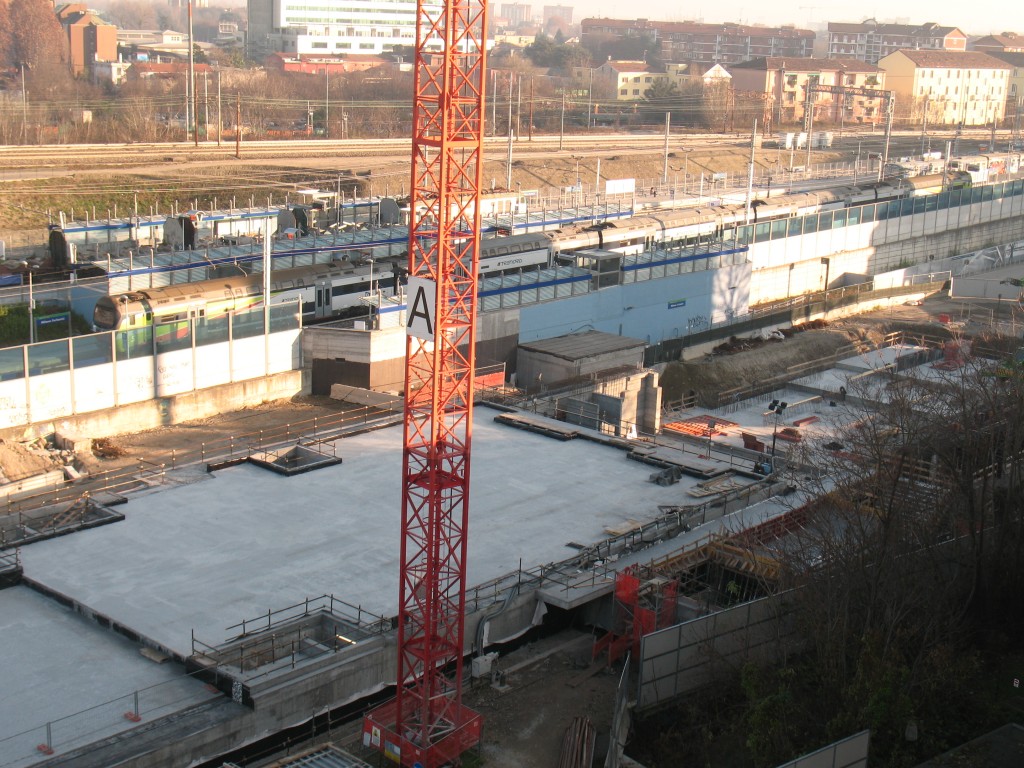

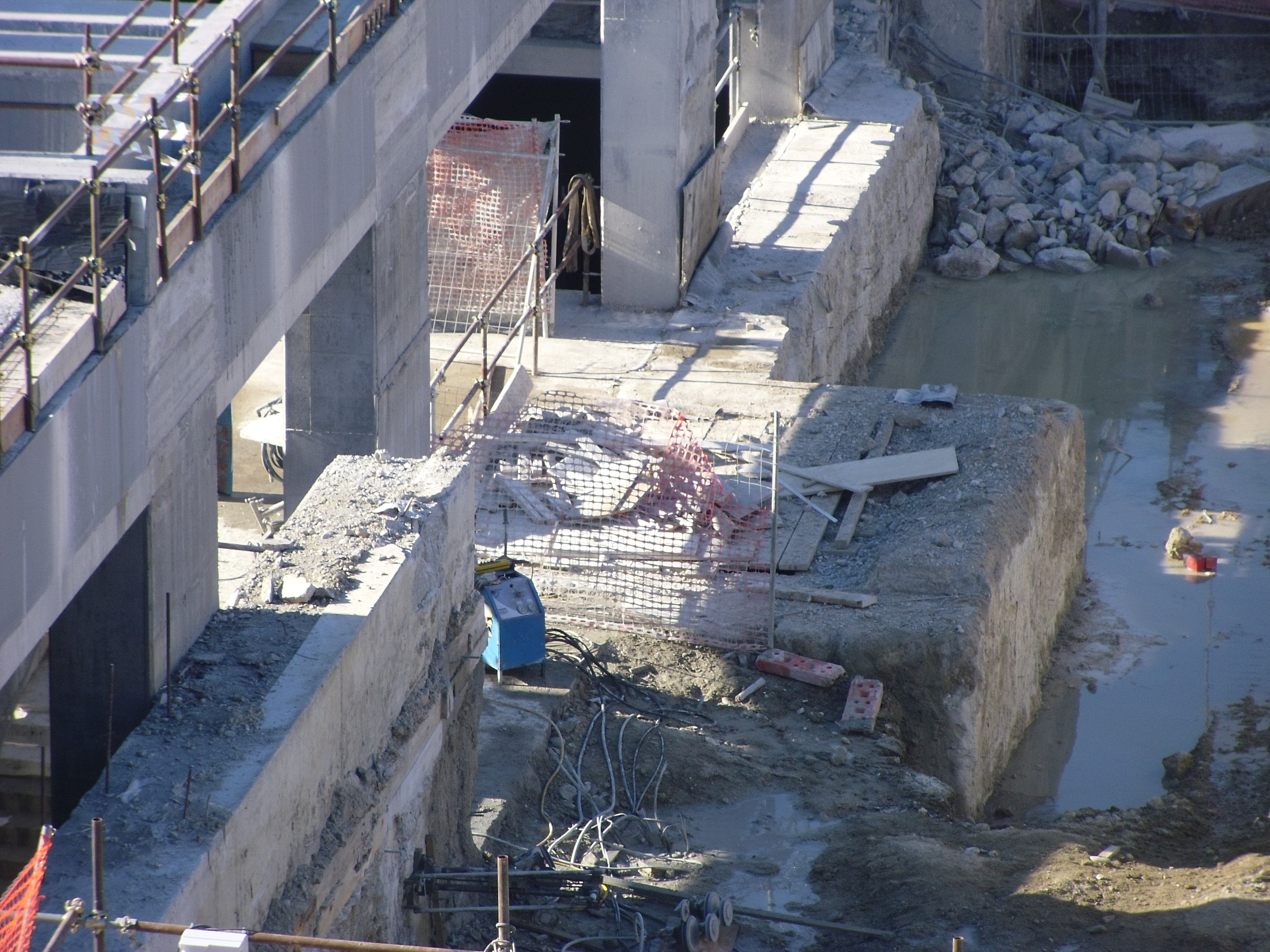

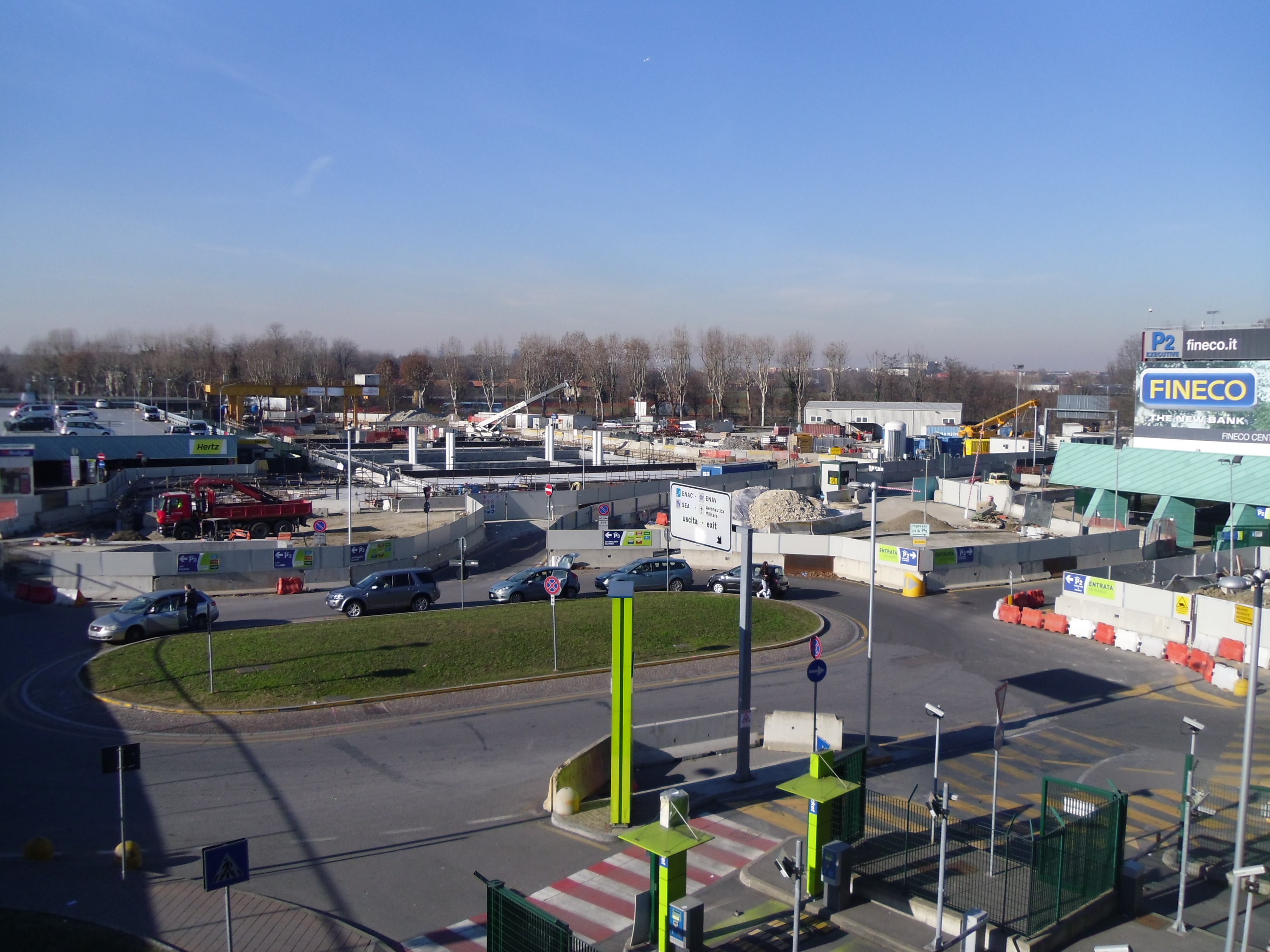

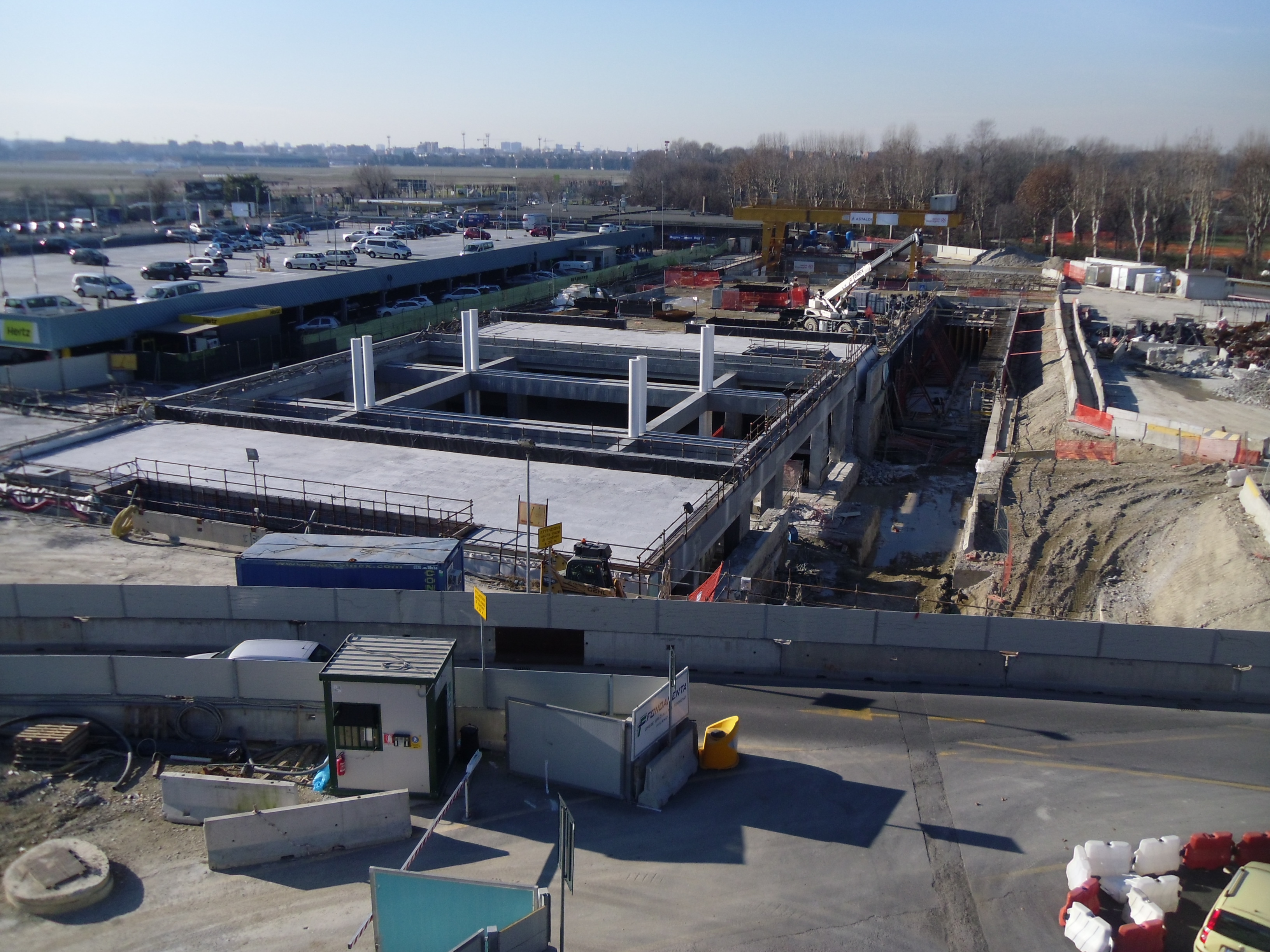

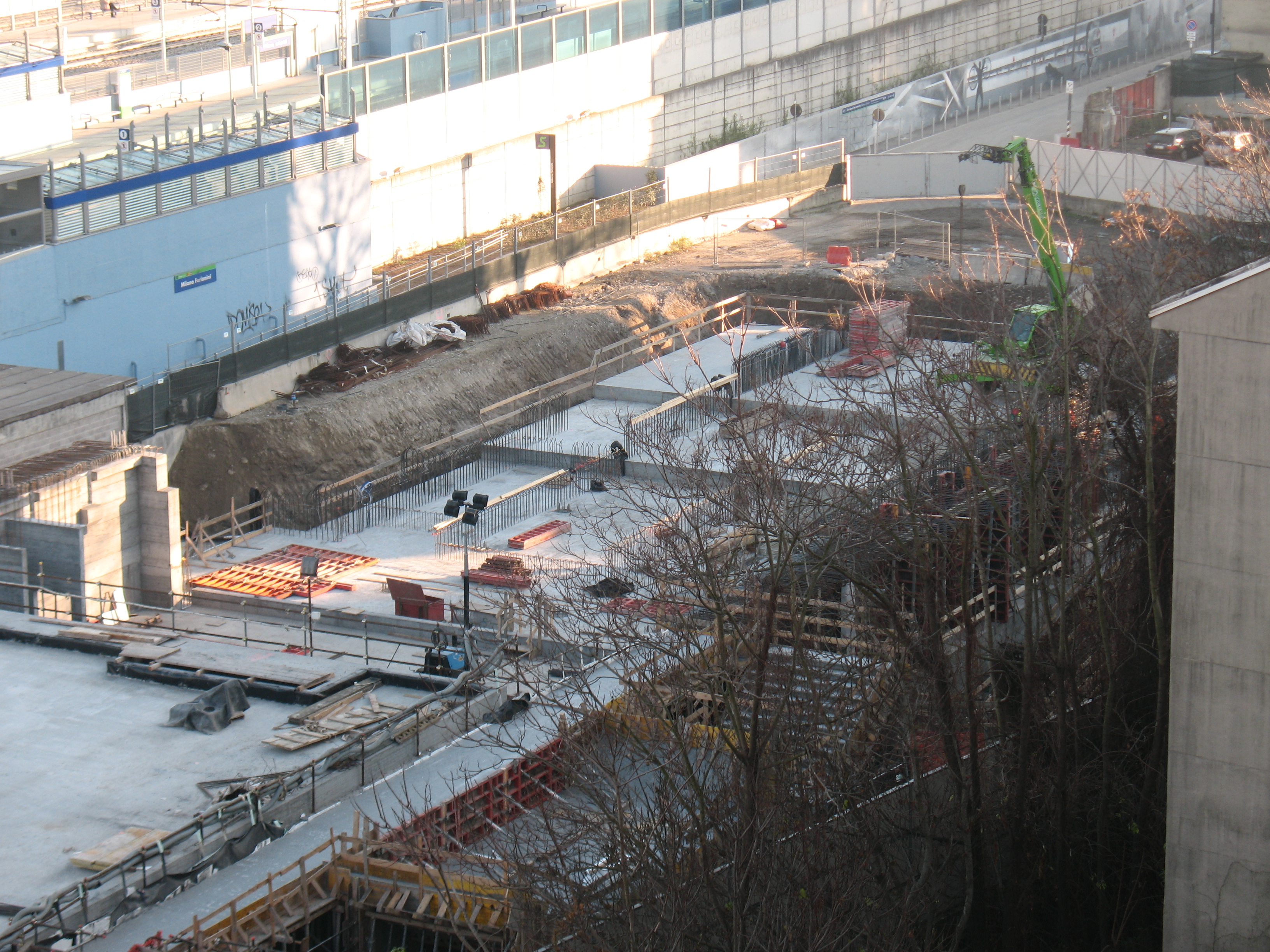

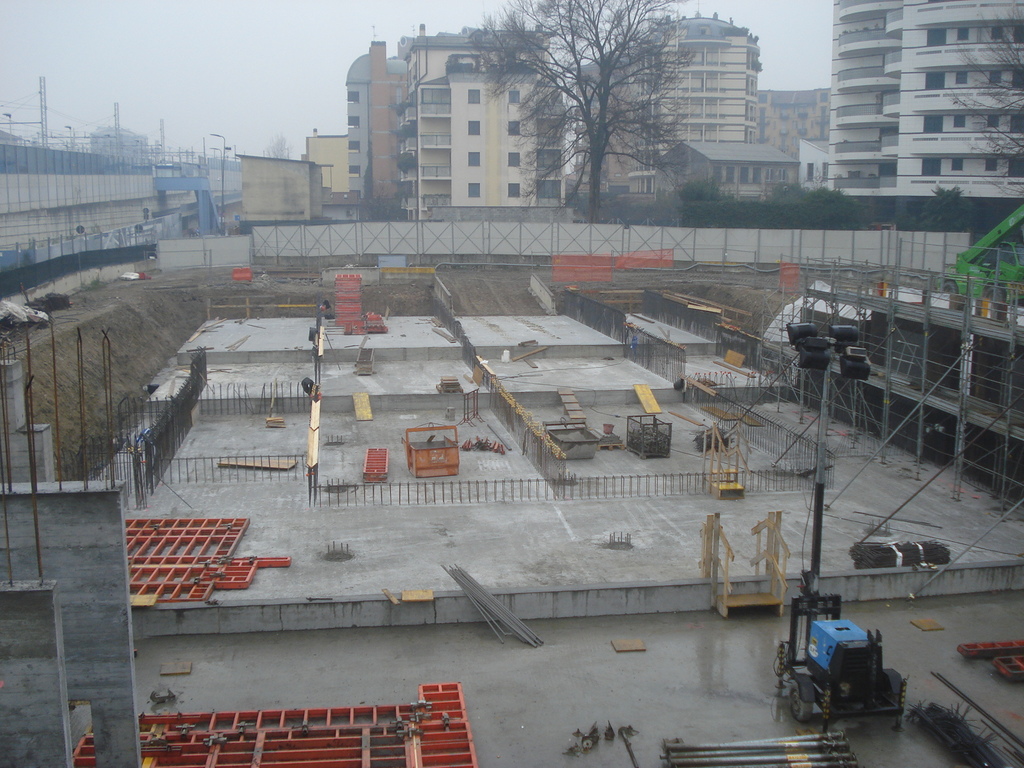

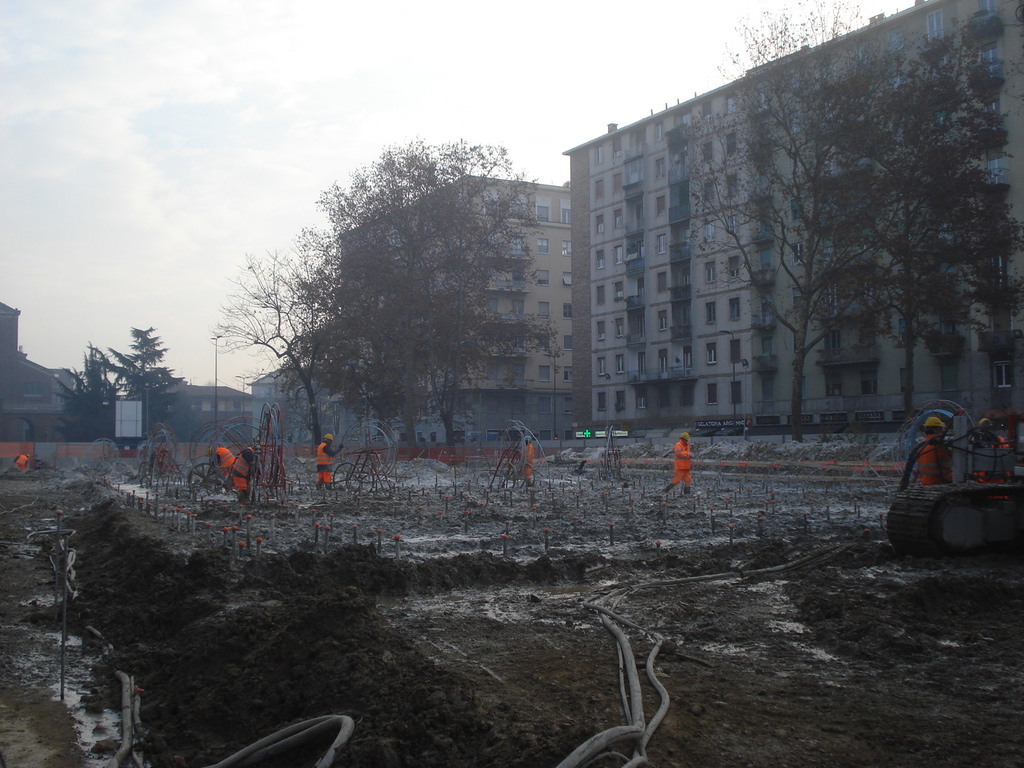

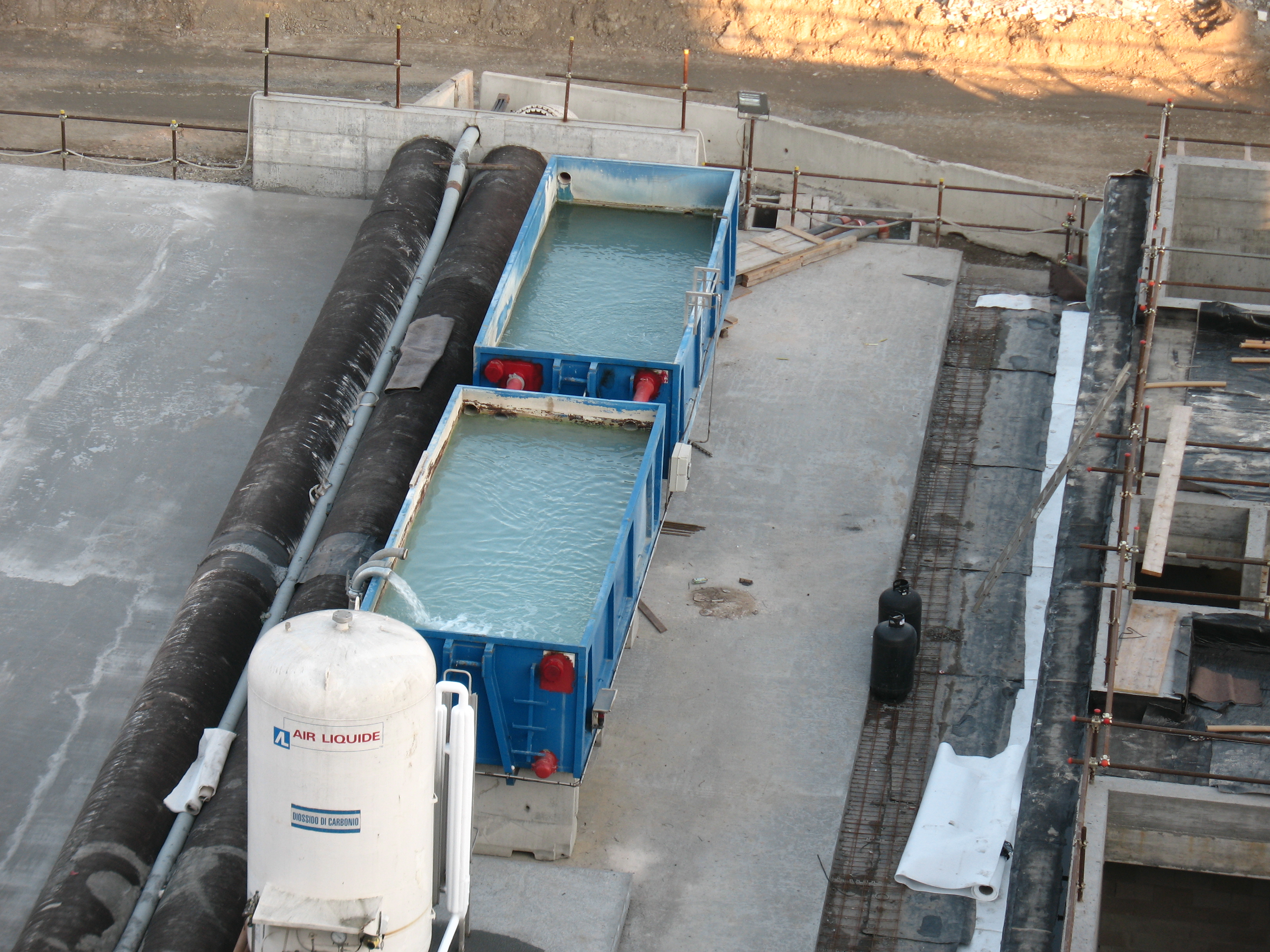

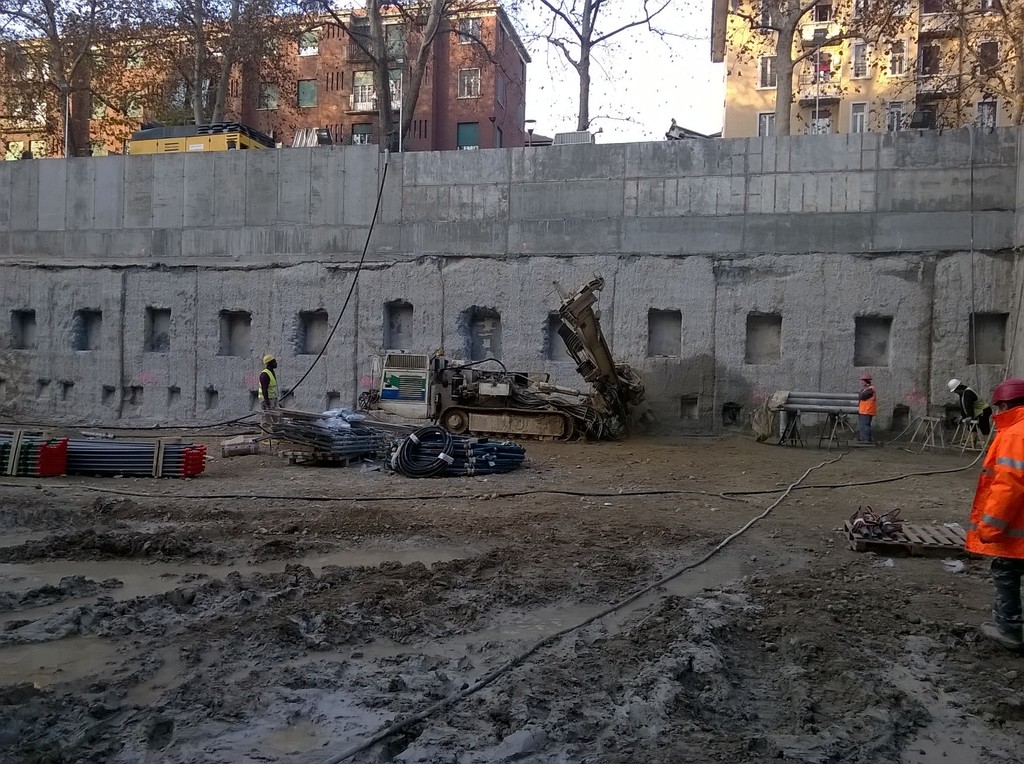

EST: A Linate, dove sono emerse le prime colonne di quella che sarà la parte esterna della stazione della Linea 4, continua lo scavo del tronchino di manovra. La costruzione dell’opera procede attraverso l’uso del “metodo Milano“, ovvero prima la realizzazione della copertura (in parte già completa) e poi lo scavo della galleria e la realizzazione del fondo. E’ ancora sospesa la realizzazione dell’ultimo tratto del tunnel pedonale di collegamento per l’aerostazione mentre prosegue regolarmente la realizzazione del tratto di strada coperta e interrata parallela alla stazione da per collegarla al futuro kiss&ride e all’aeroporto (una pratica ed esclusiva planimetria vi aiuterà a capire). A Quartiere Forlanini continua la fase di scavo, mentre procede la realizzazione al rustico del complesso della stazione Forlanini FS. Ad Argonne è finita la realizzazione delle paratie laterali e continua la realizzazione, tramite iniezioni cementizie del fondo della stazione per poi proseguire allo scavo. A Susa è già iniziata la rimozione del terreno. A Dateo continua la realizzazione delle paratie laterali di questa che sarà una delle stazioni più profonde. A Tricolore prosegue lo spostamento dei sottoservizi nel lato nord della stazione, mentre sono concluse quelle sul lato sud; allo stesso tempo tutto procede spedito presso il manufatto Indipendenza dove sono in realizzazione la paratie laterali.

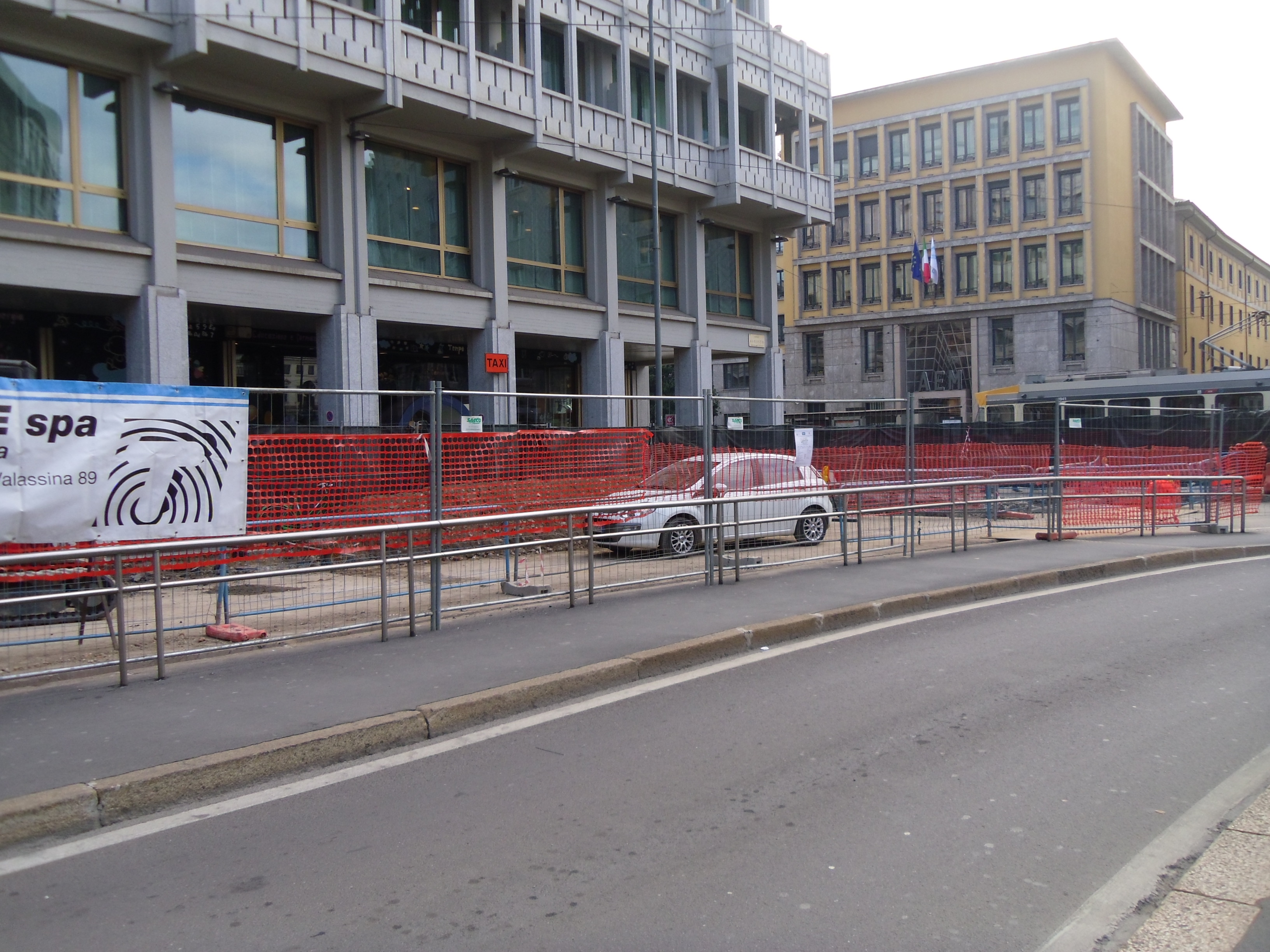

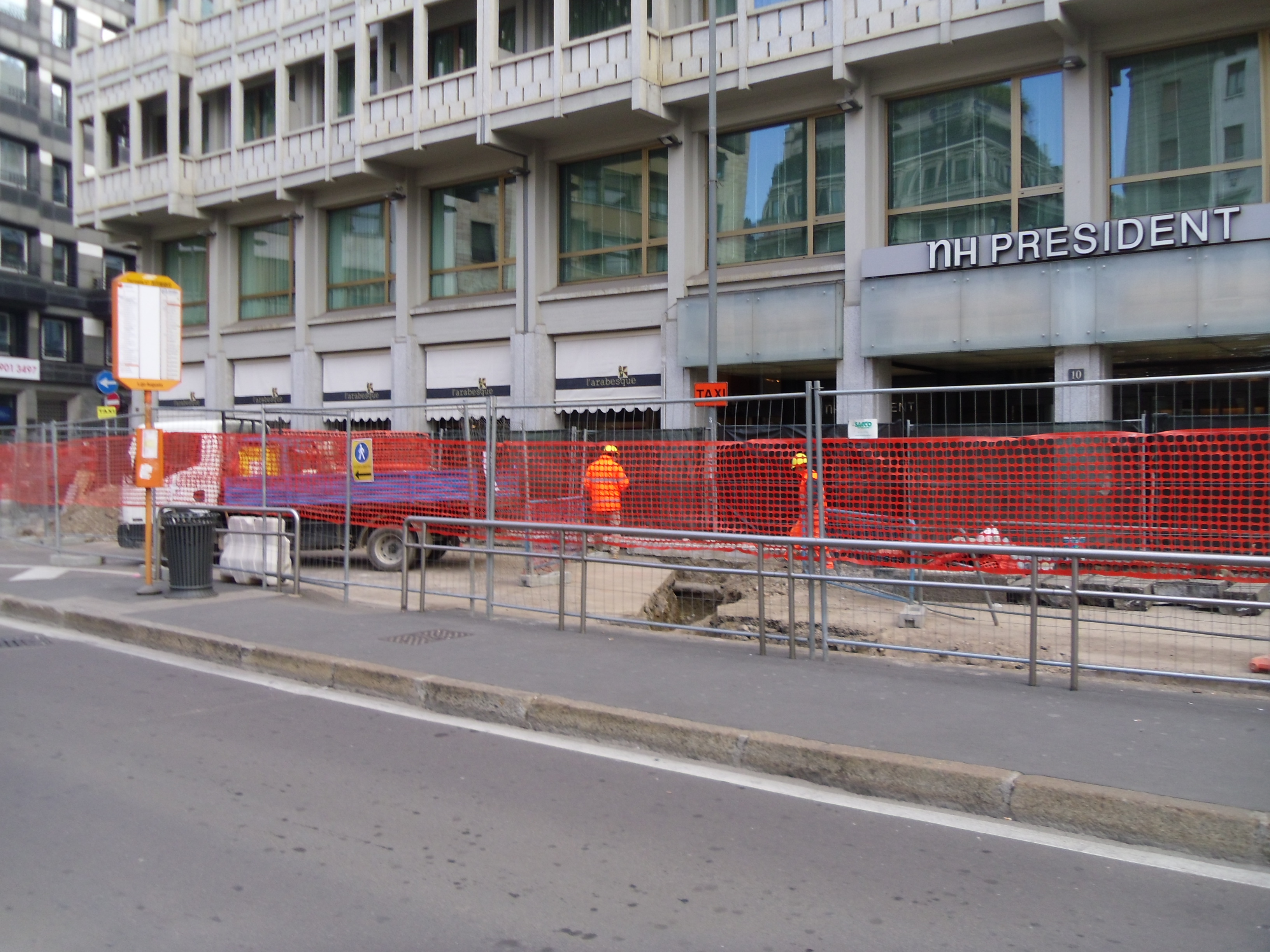

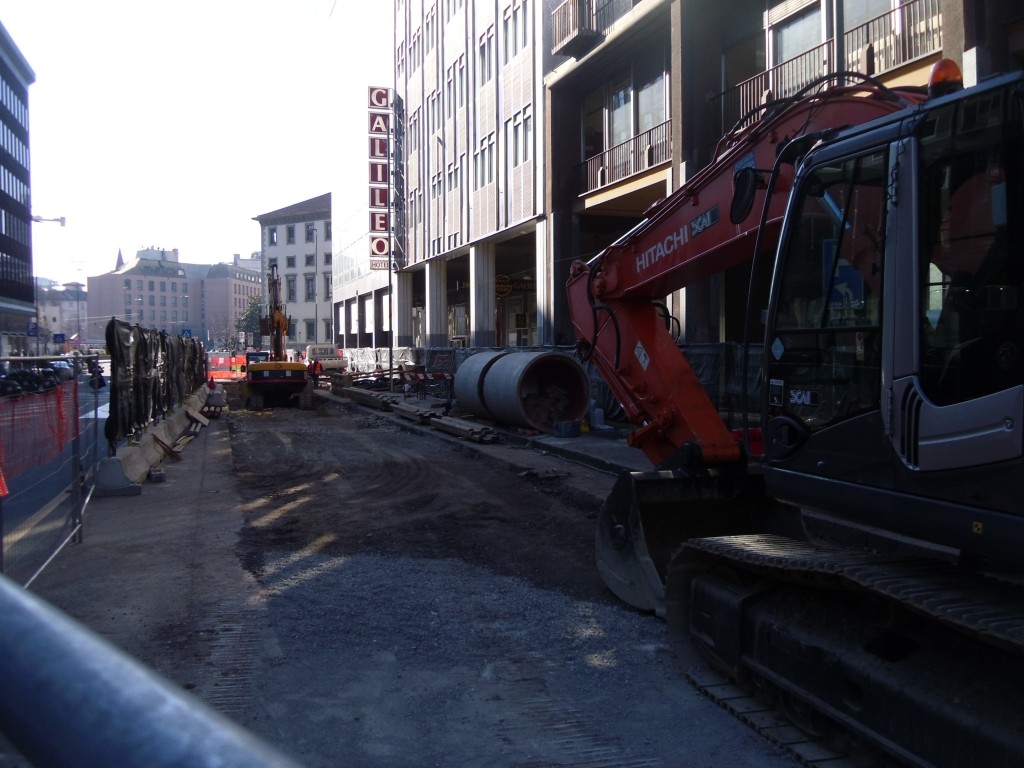

CENTRO: Sono iniziati anche i lavori di spostamento sottoservizi in corso Europa per la stazione San Babila e in largo Augusto per l’omonimo manufatto.

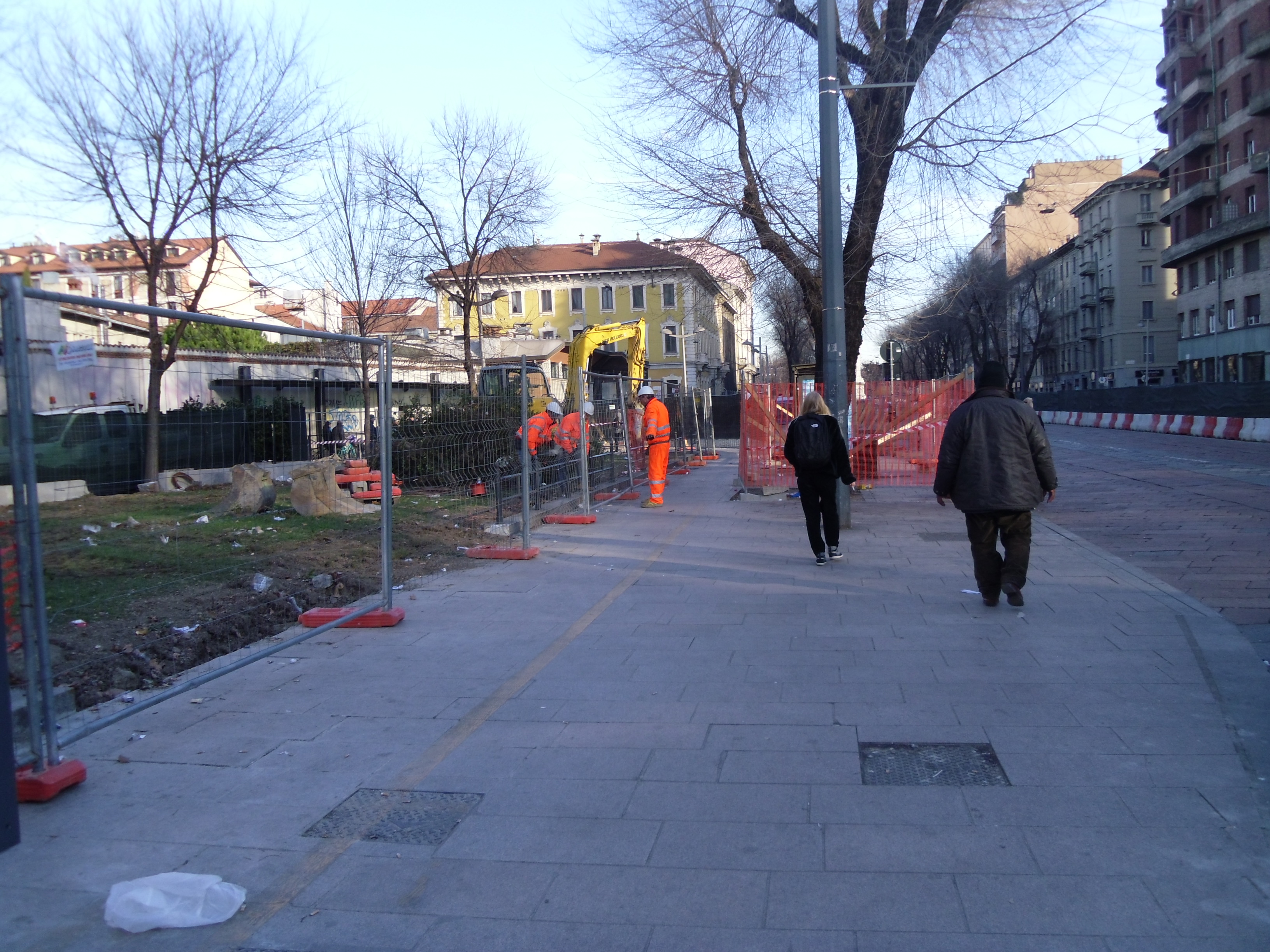

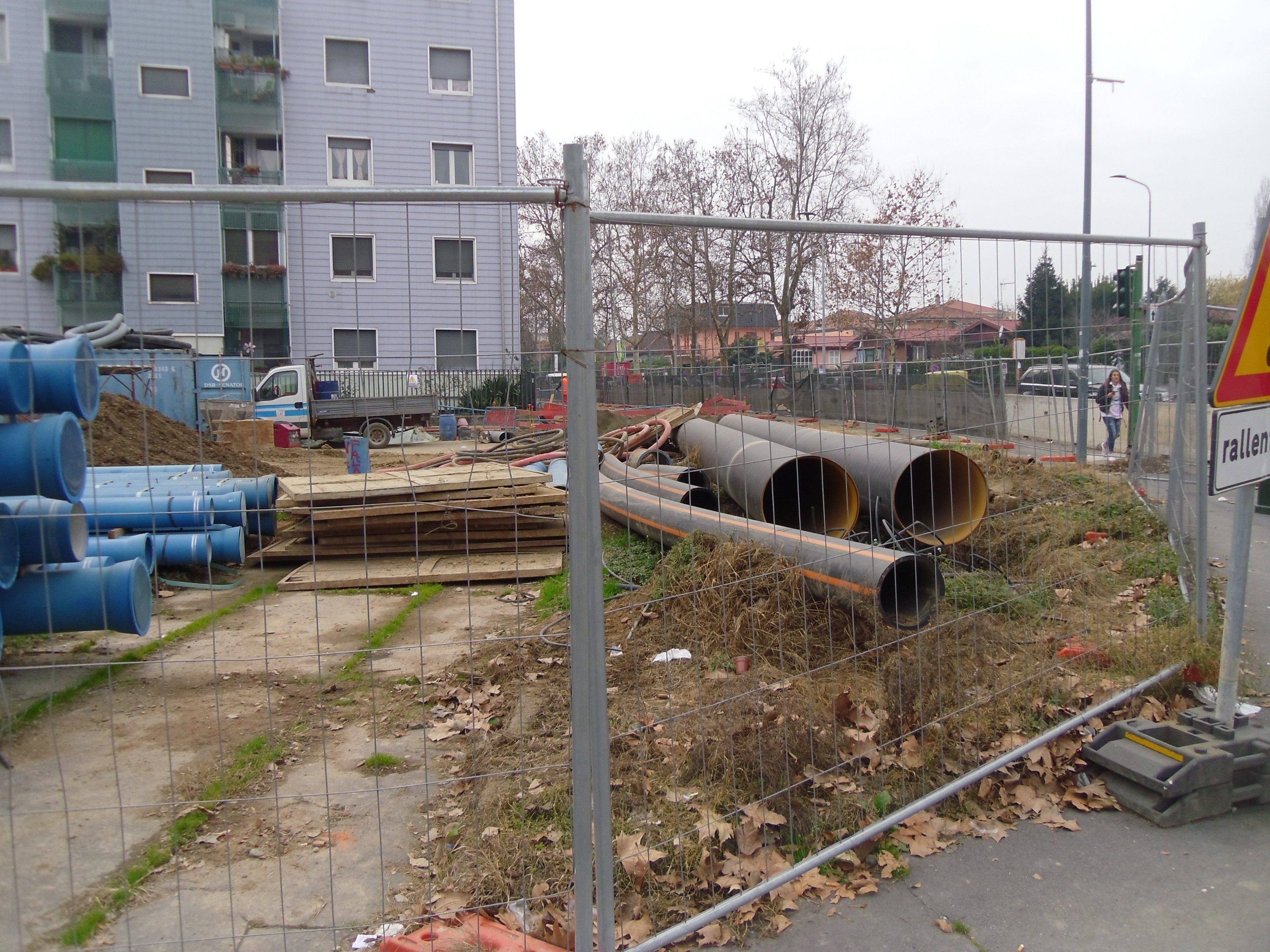

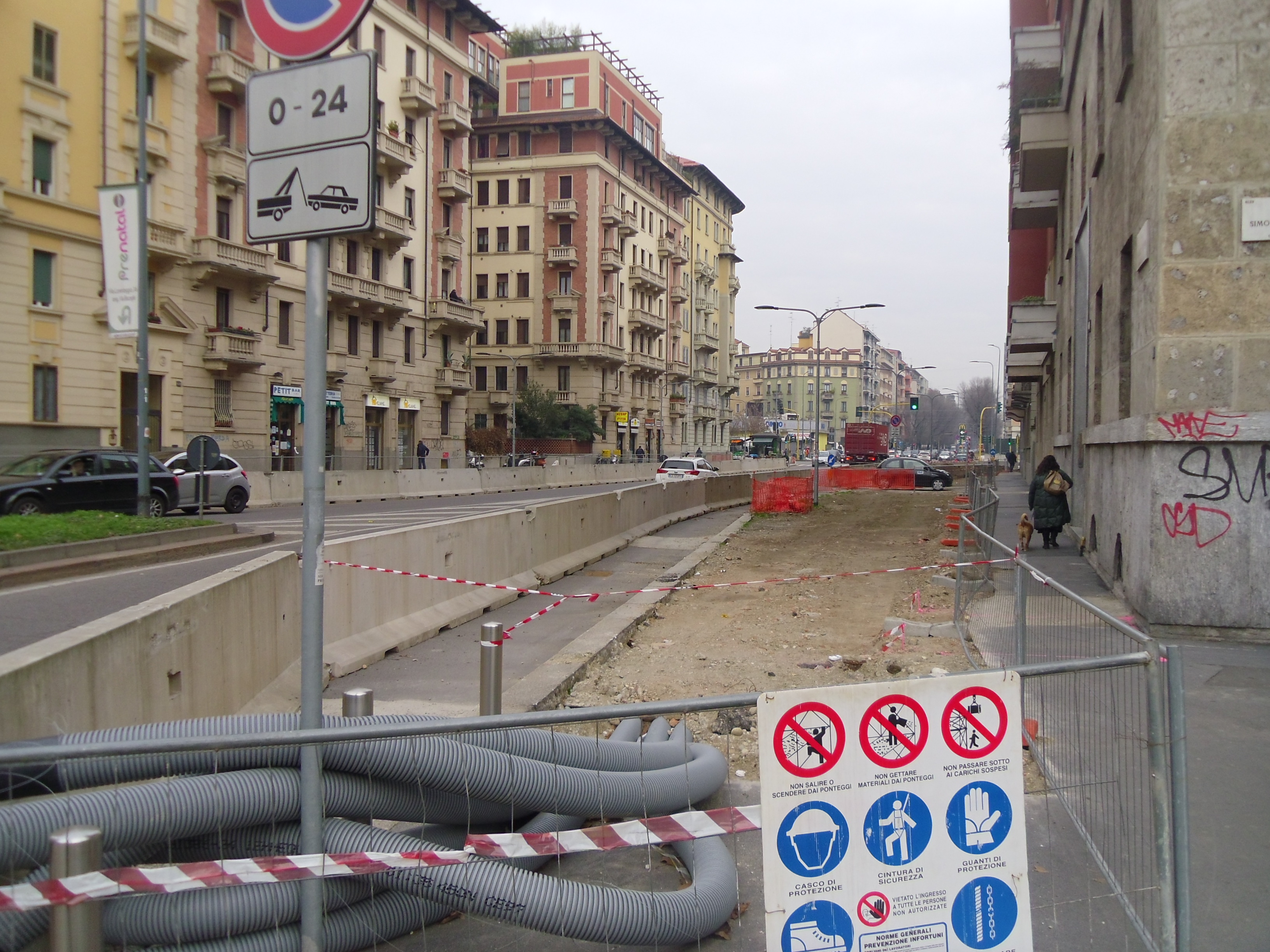

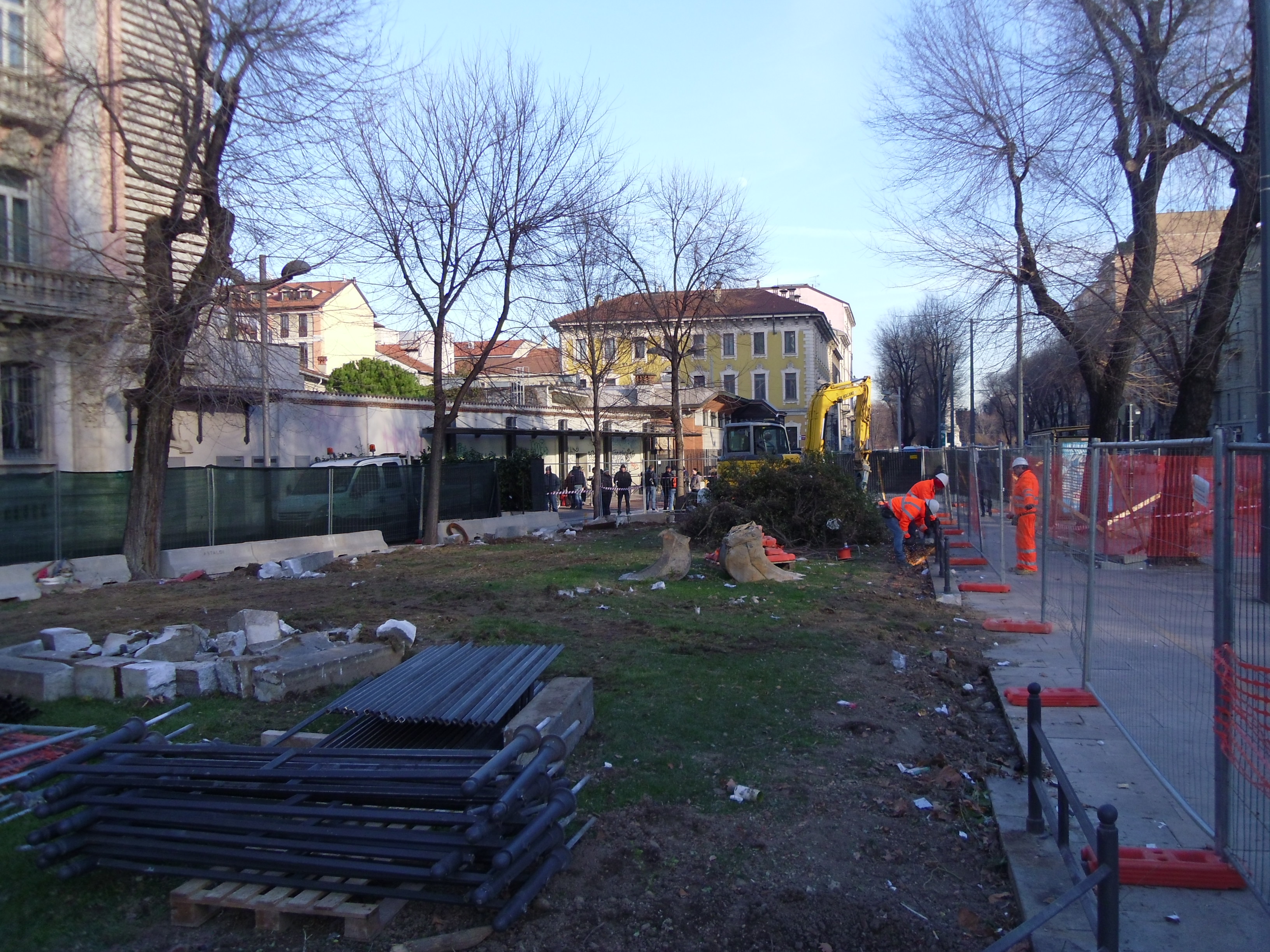

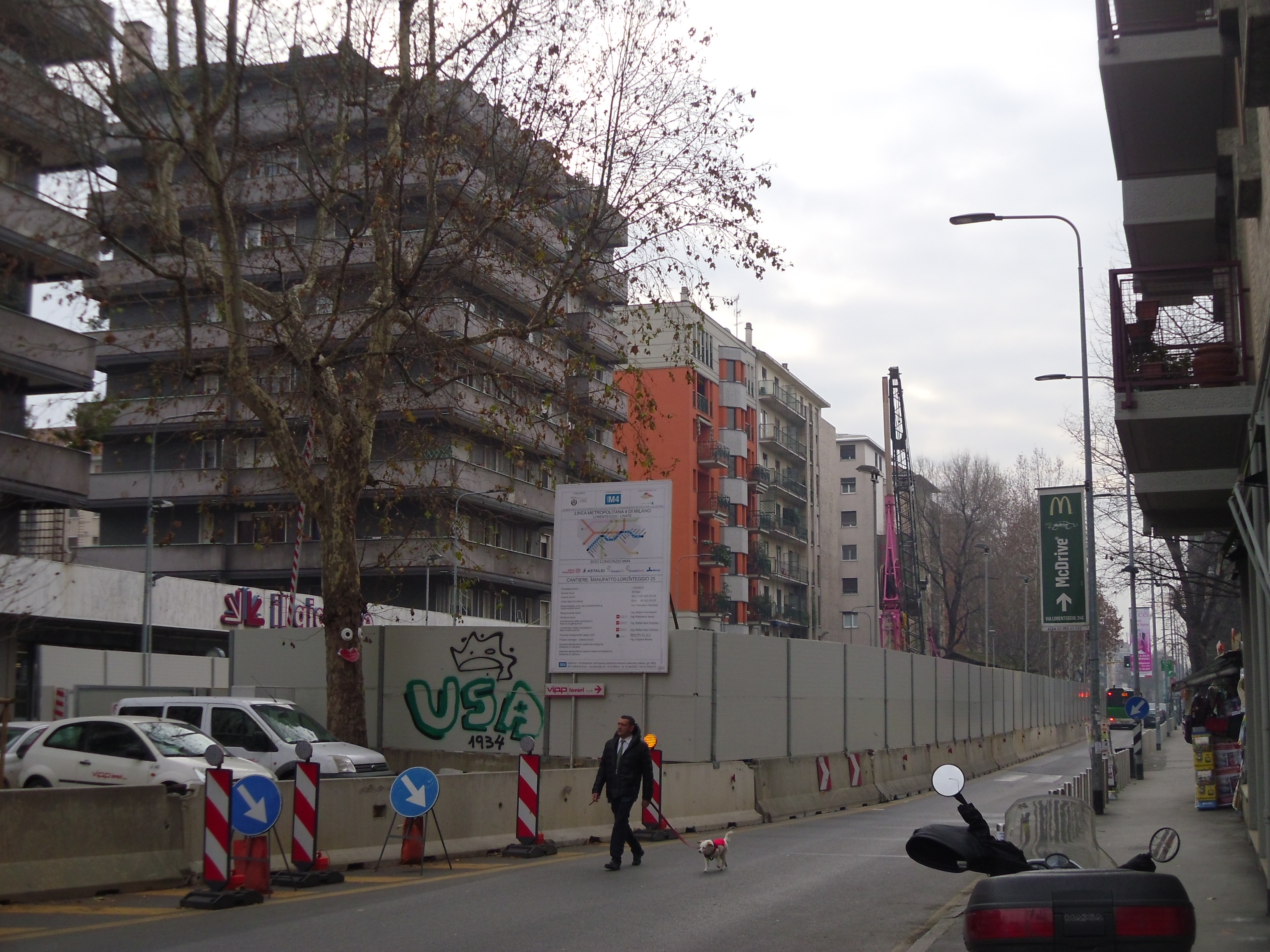

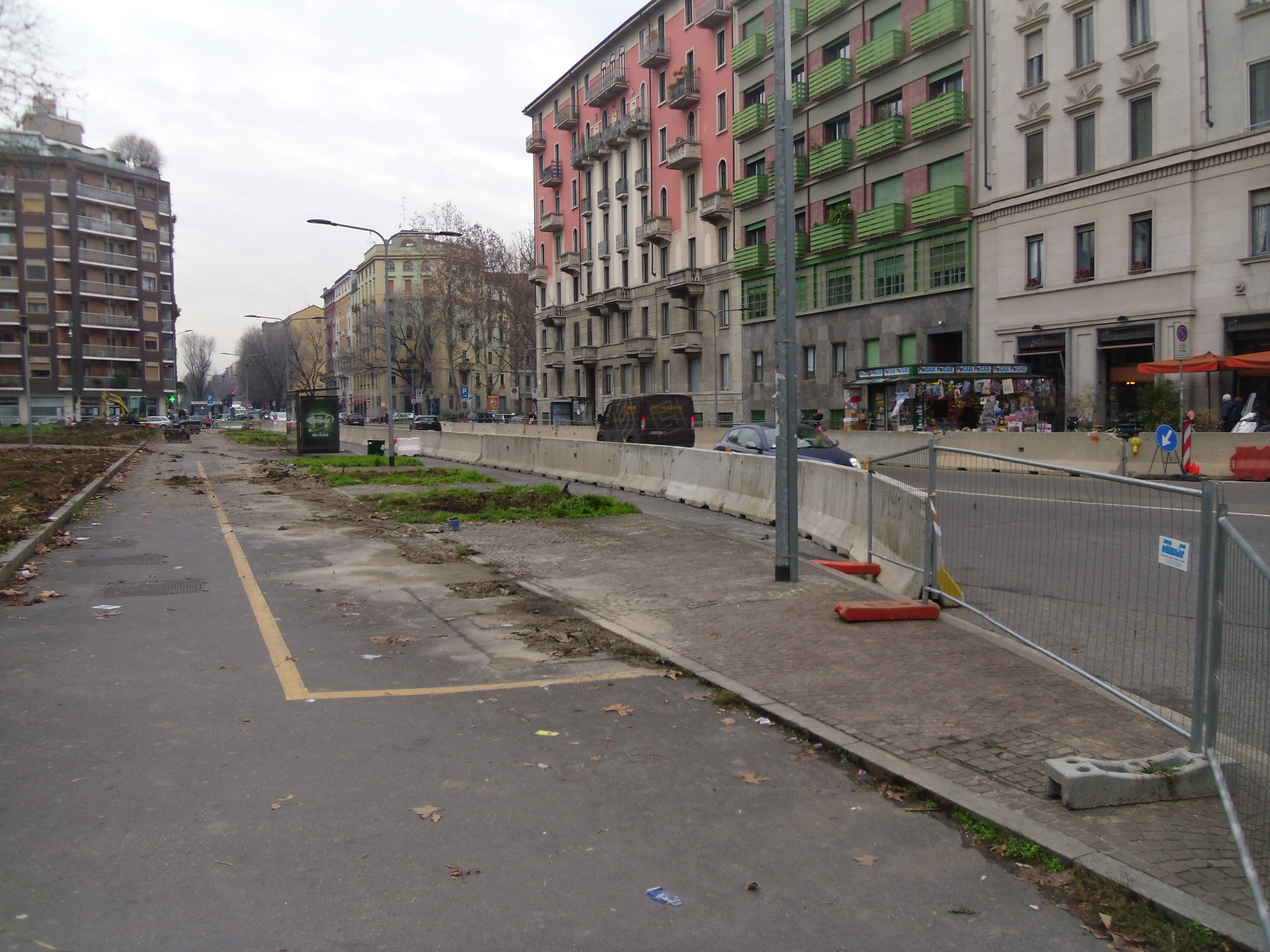

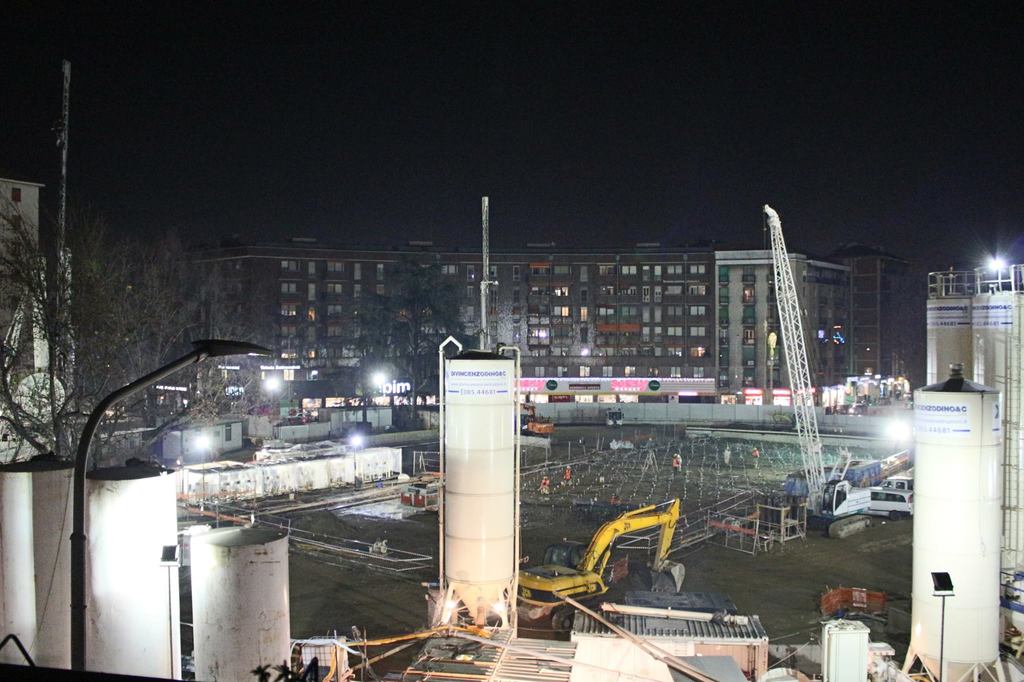

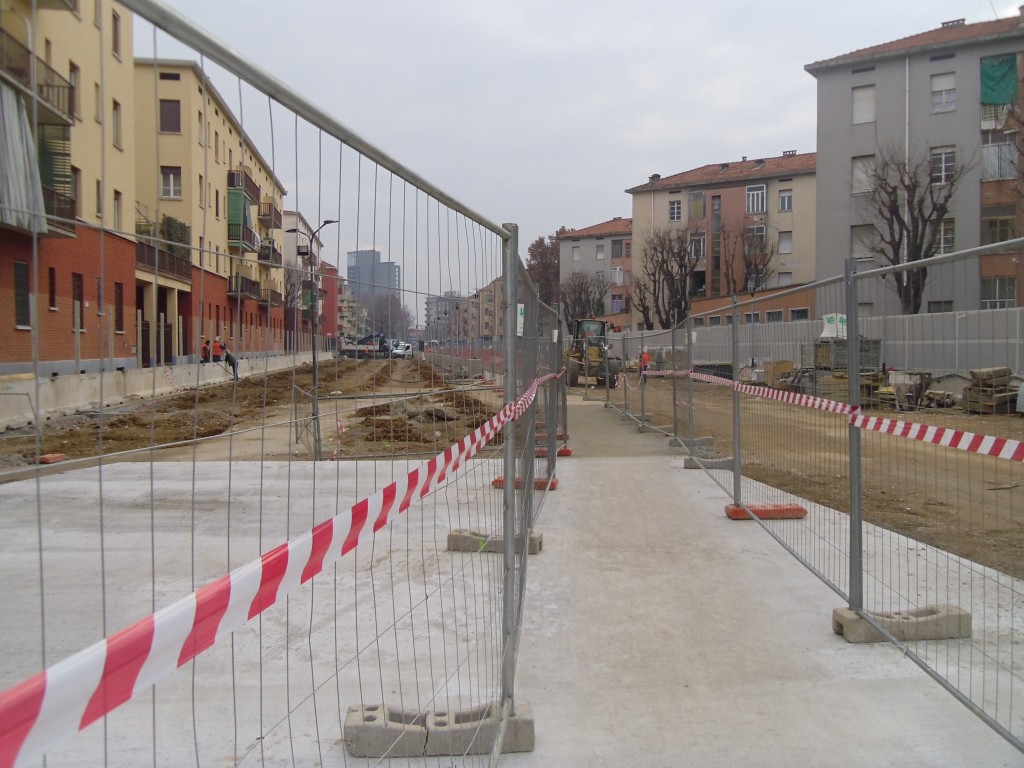

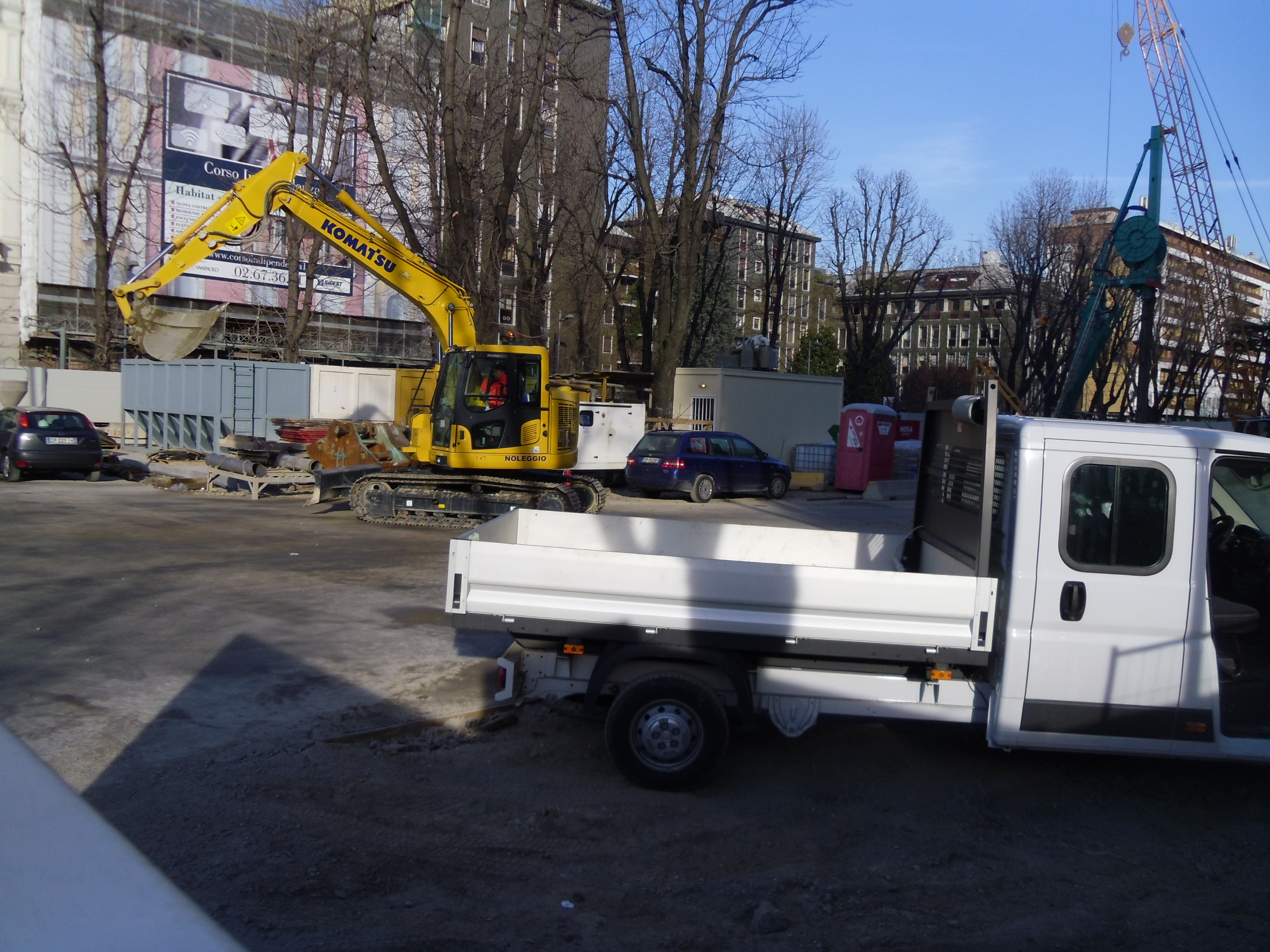

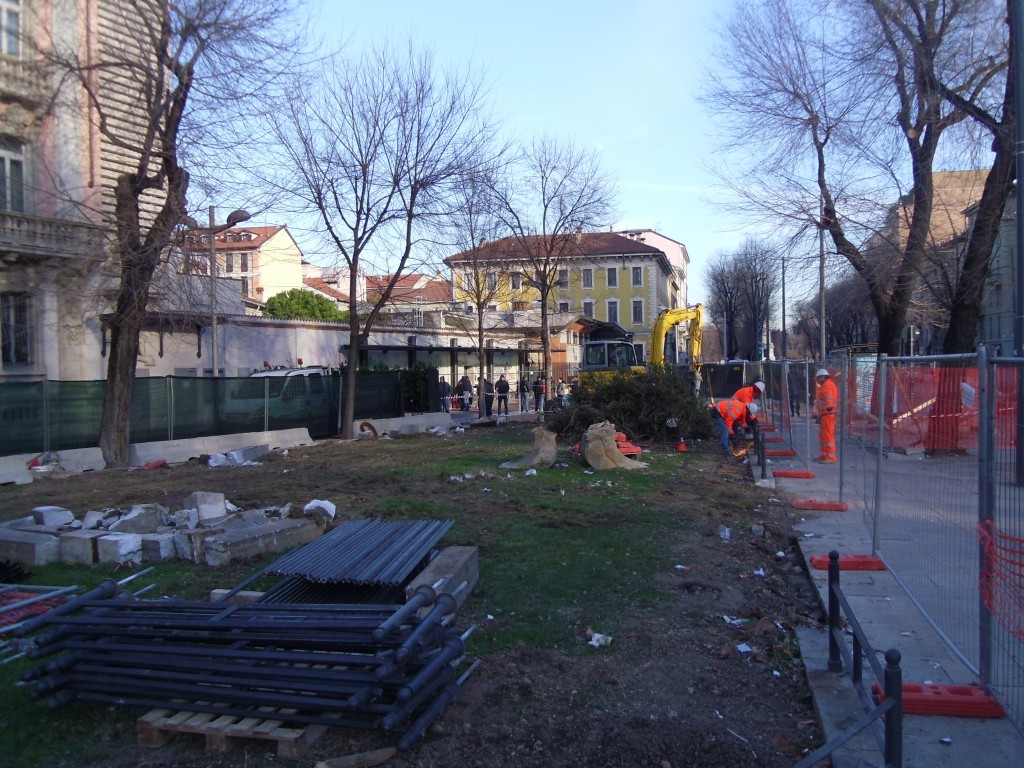

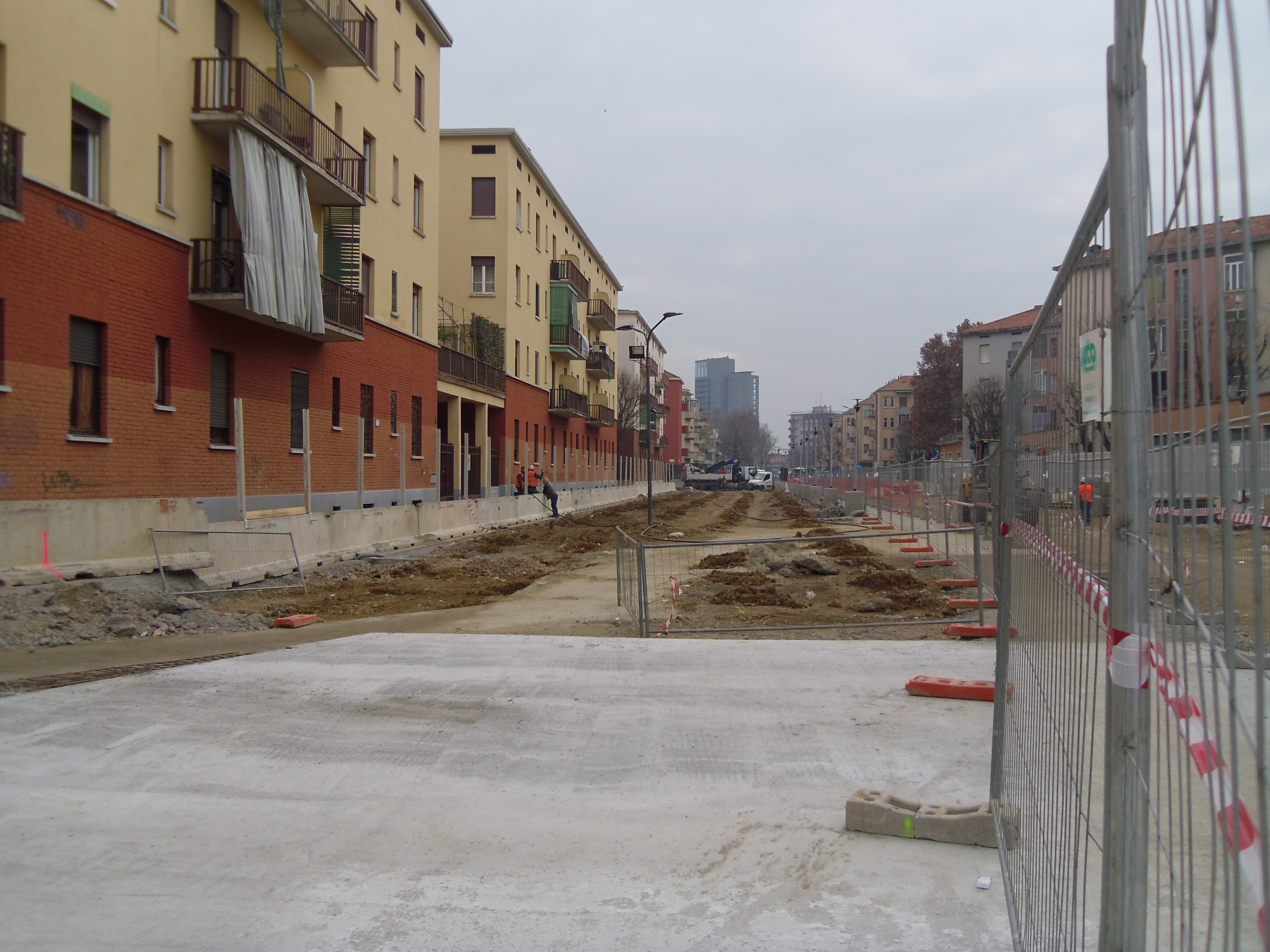

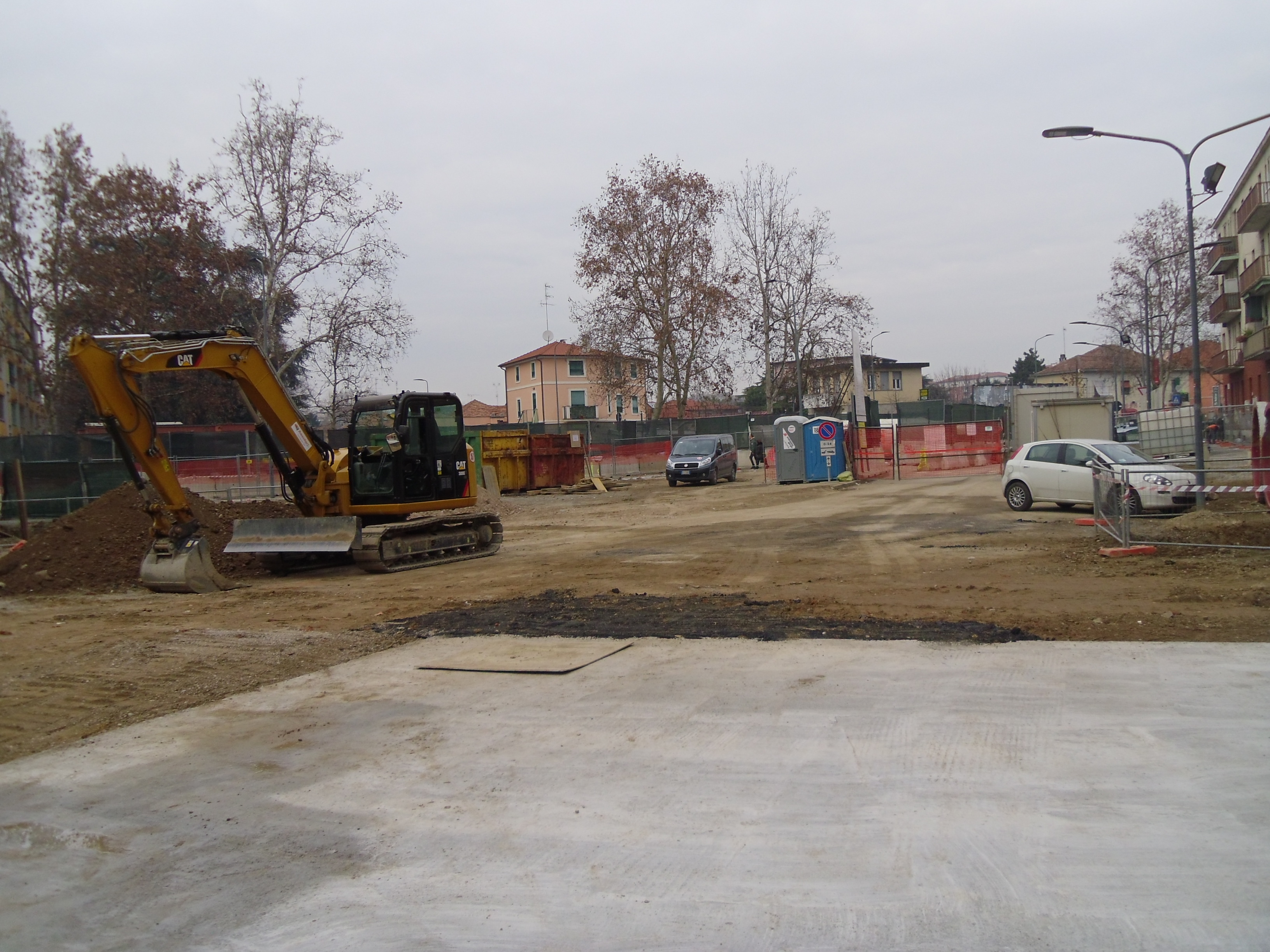

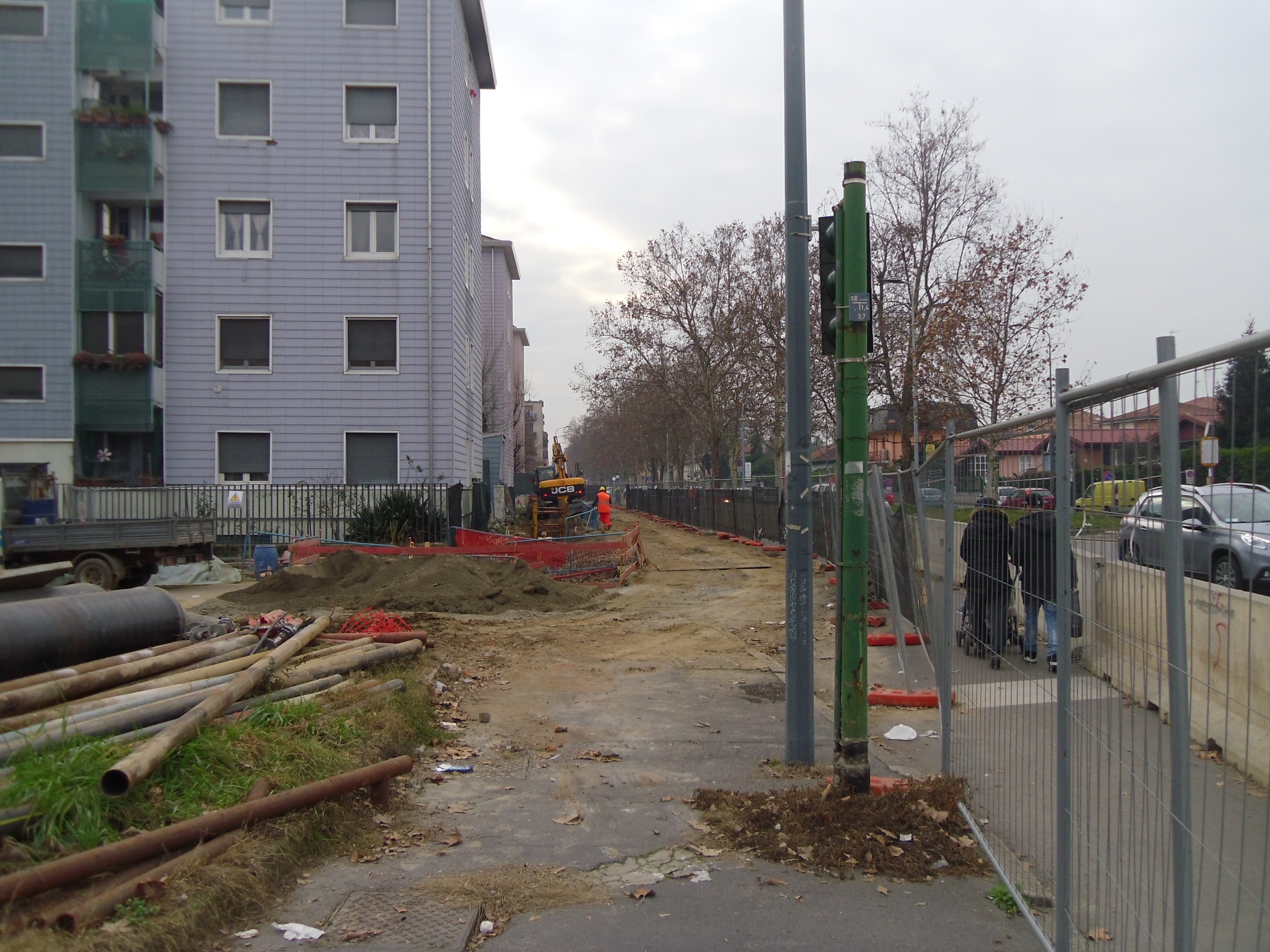

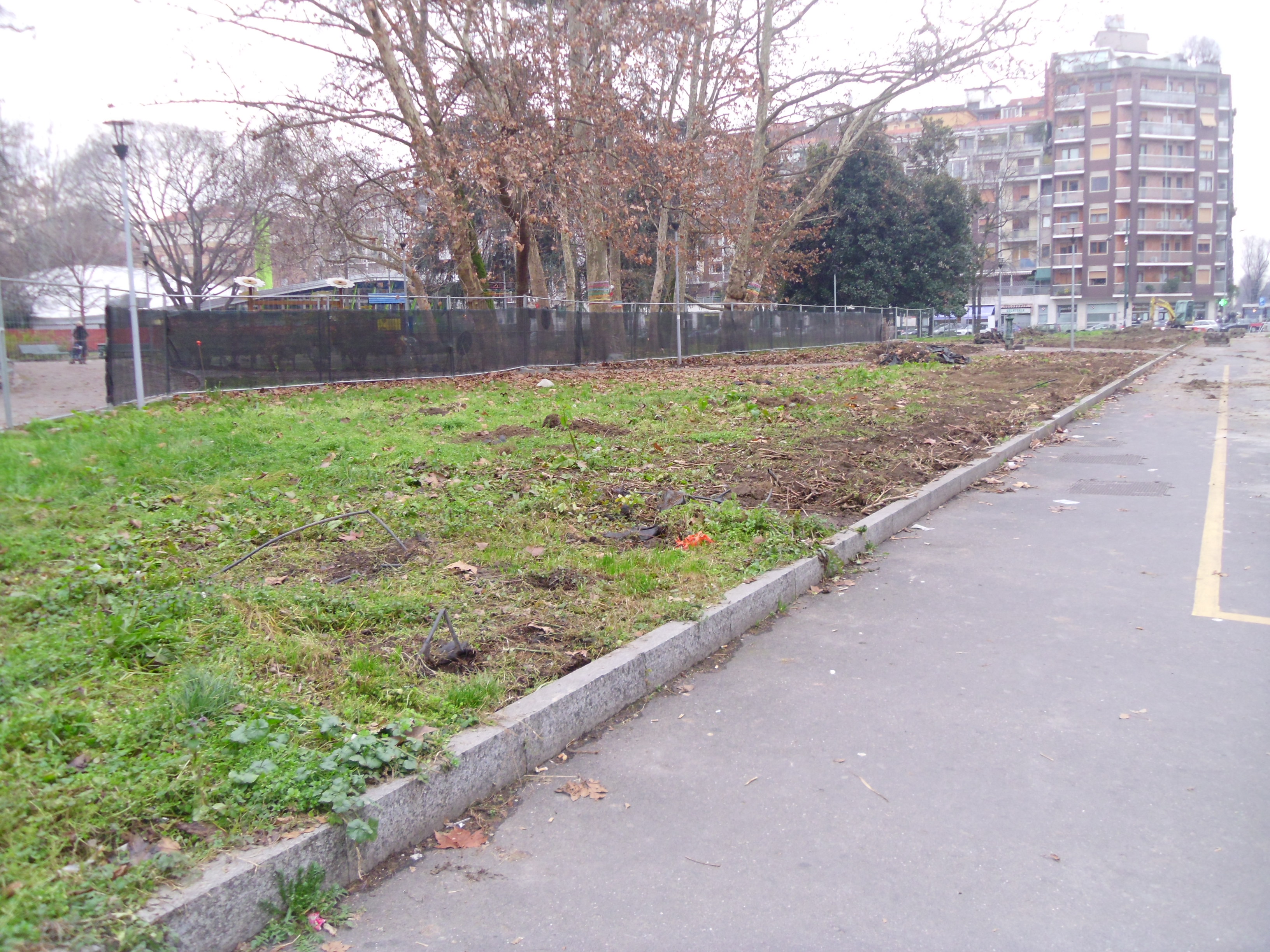

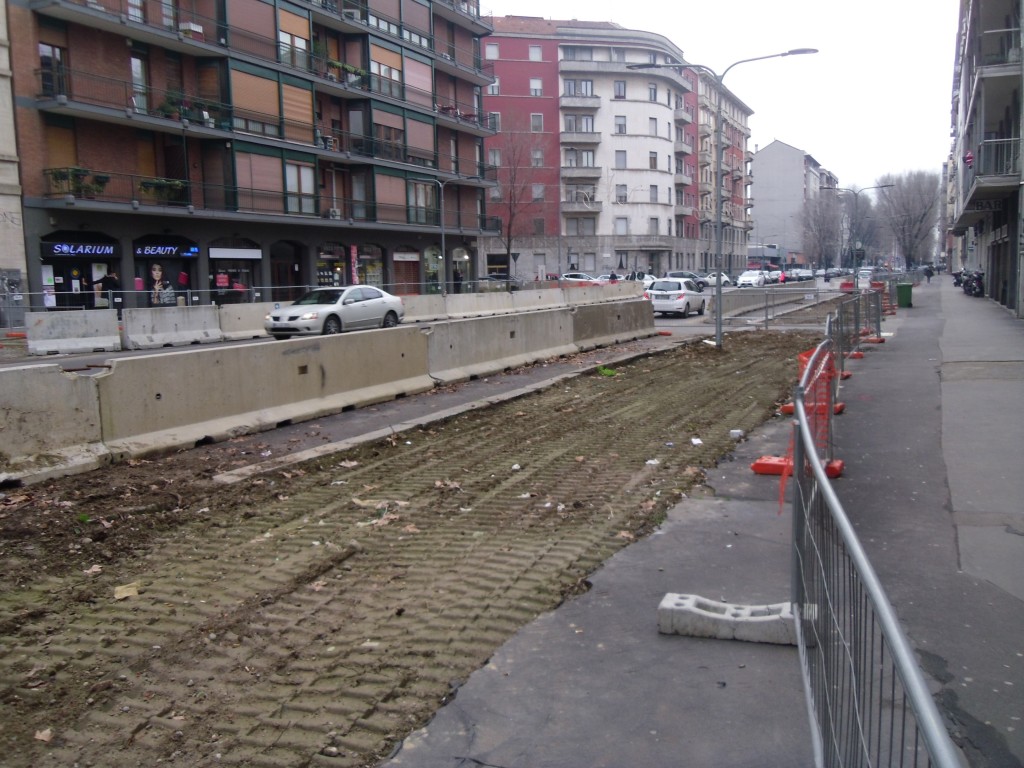

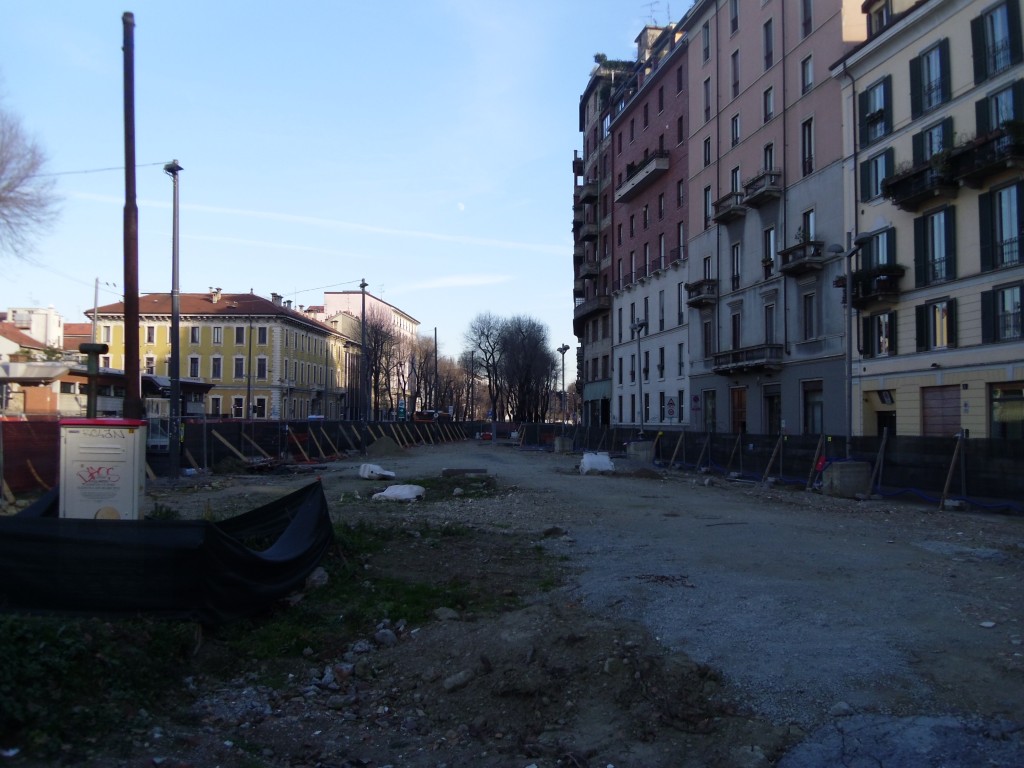

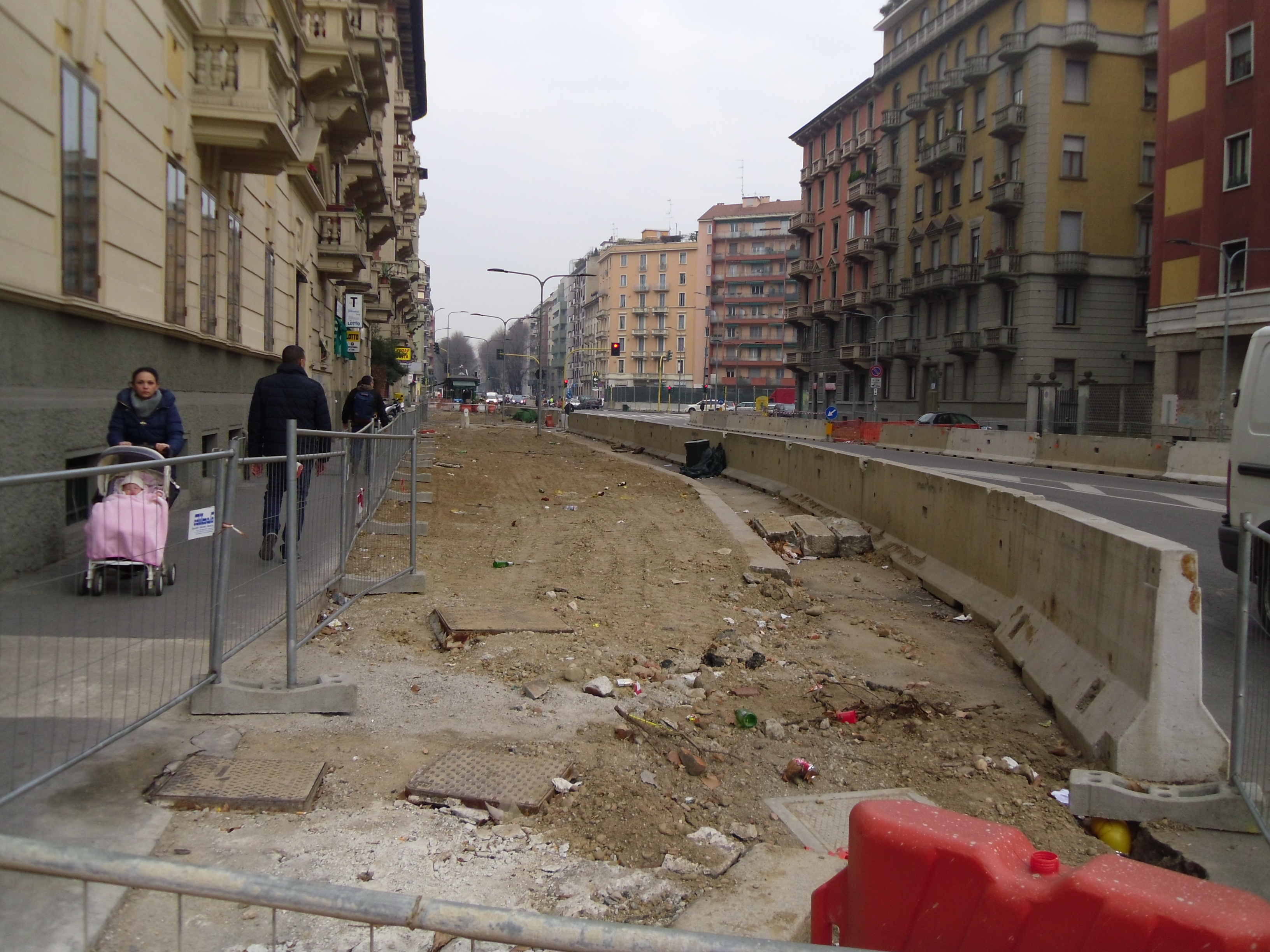

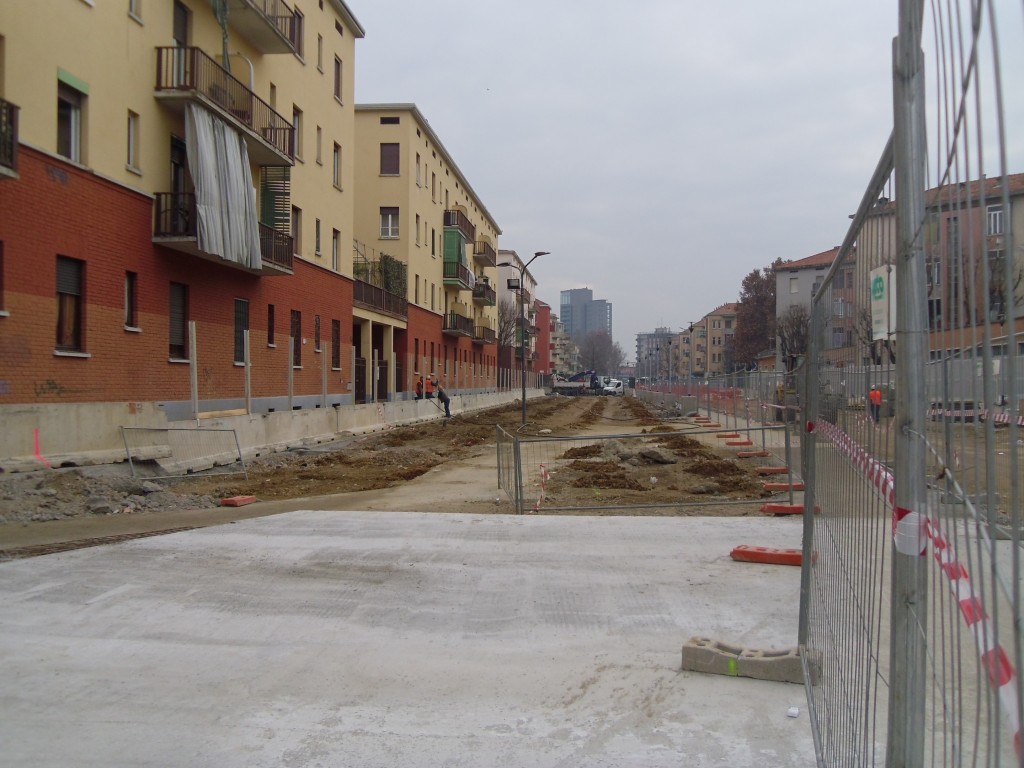

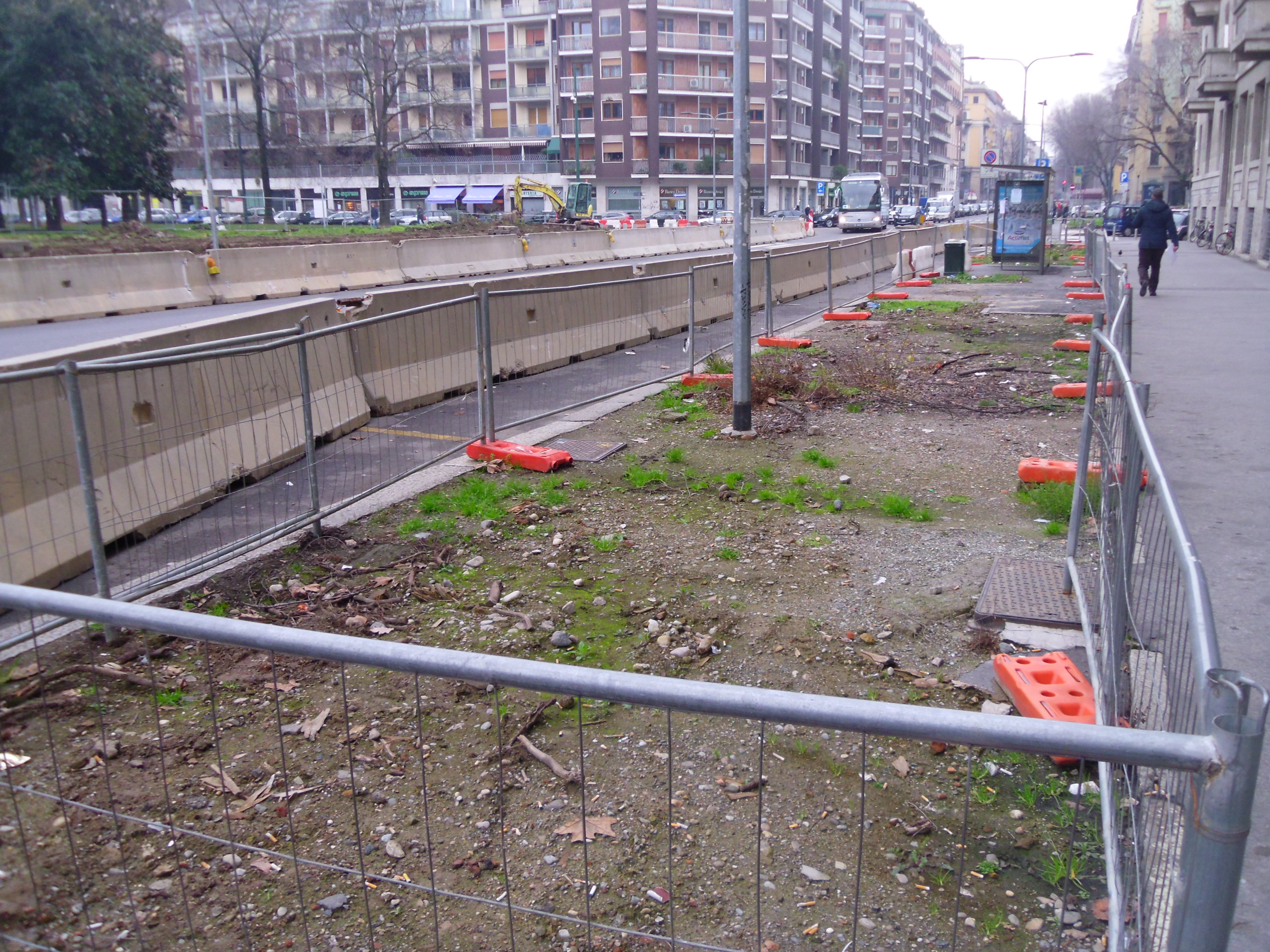

OVEST: Sono finalmente avviati anche i lavori nell’area delle stazioni Solari, Foppa e Washington-Bolivar, dove sono in fase di rimozione tutte le interferenze (con complicazioni legate ad un edicola in Solari) e gli arredi esistenti, oltre alla predisposizione delle cesate. Continua la predisposizione del cantiere Tolstoj con lo spostamento verso ovest della carreggiata in direzione centro. Continua la realizzazione delle paratie e del fondo della stazione in piazza Frattini, così come lo spostamento sottoservizi a Gelsomini. Terminato il complesso spostamento dei sottoservizi a Segneri si sta procedendo alla realizzazione della conformazione definitiva del cantiere. Continua la realizzazione del fondo, sempre tramite iniezioni, del manufatto di calaggio talpe in via Ludovico il Moro, mentre è iniziata la predisposizione del terreno nell’ampia area del deposito, dove è stata rimossa l’unica interferenza (un impianto di distribuzione di carburanti) ed è iniziata la realizzazione delle paratie del tronchino e della rampa di uscita dai tunnel. Nessuna notizia per la stazione San Cristoforo.


PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

PER INFO SUI CANTIERI A SAN BABILA: CLICCA QUI

PER INFO SUI CANTIERI IN AREA SAN CRISTOFORO E DEPOSITO: CLICCA QUI

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Foto Marco Vergini:

Foto MM:

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?

Foto MM:

Foto MM:

Manufatto Indipendenza:



Largo Augusto:



Manufatto Lorenteggio 44, foto di Vittorio Rastelli:

Manufatto Lorenteggio 44:

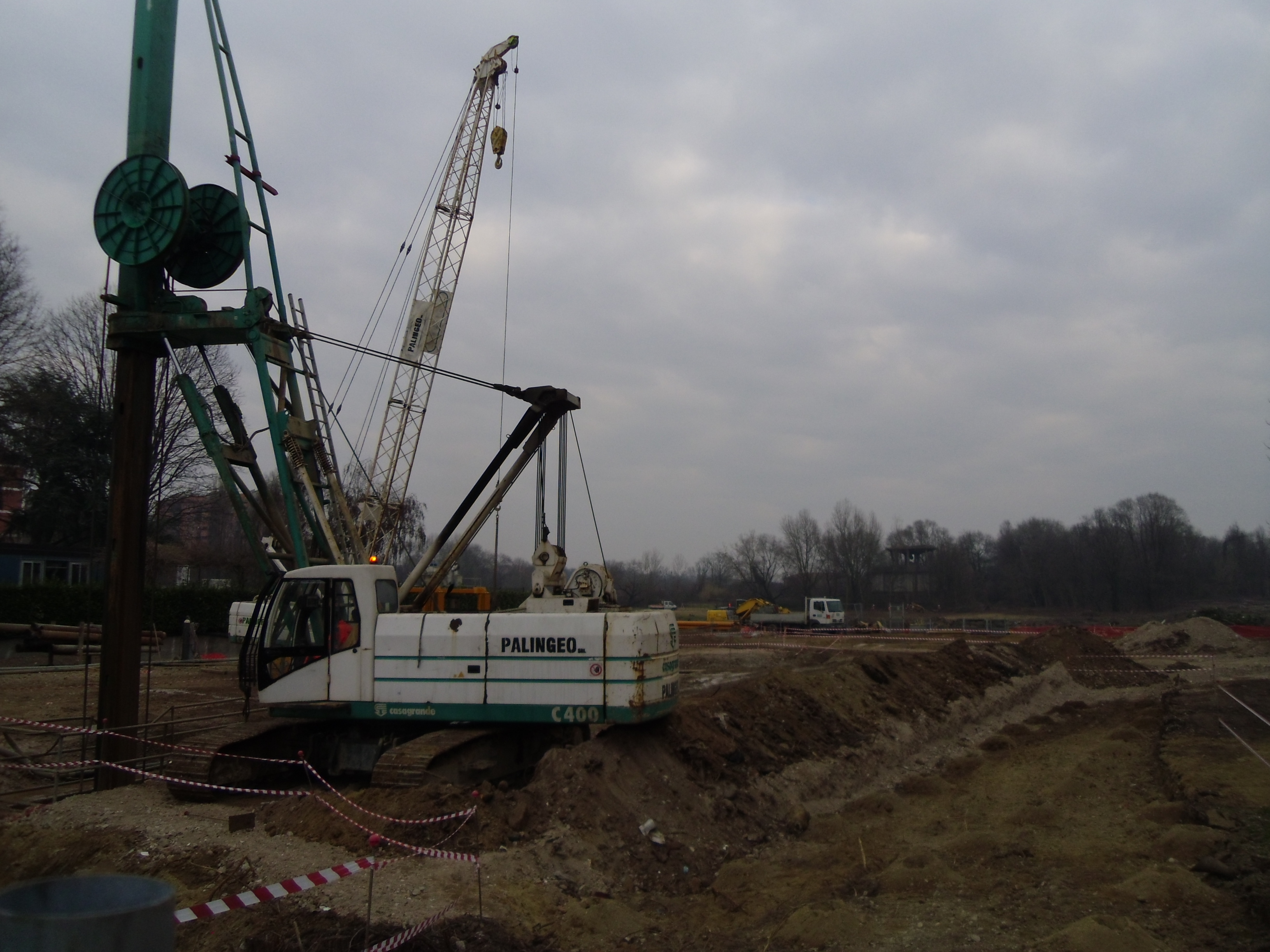

Il deposito
