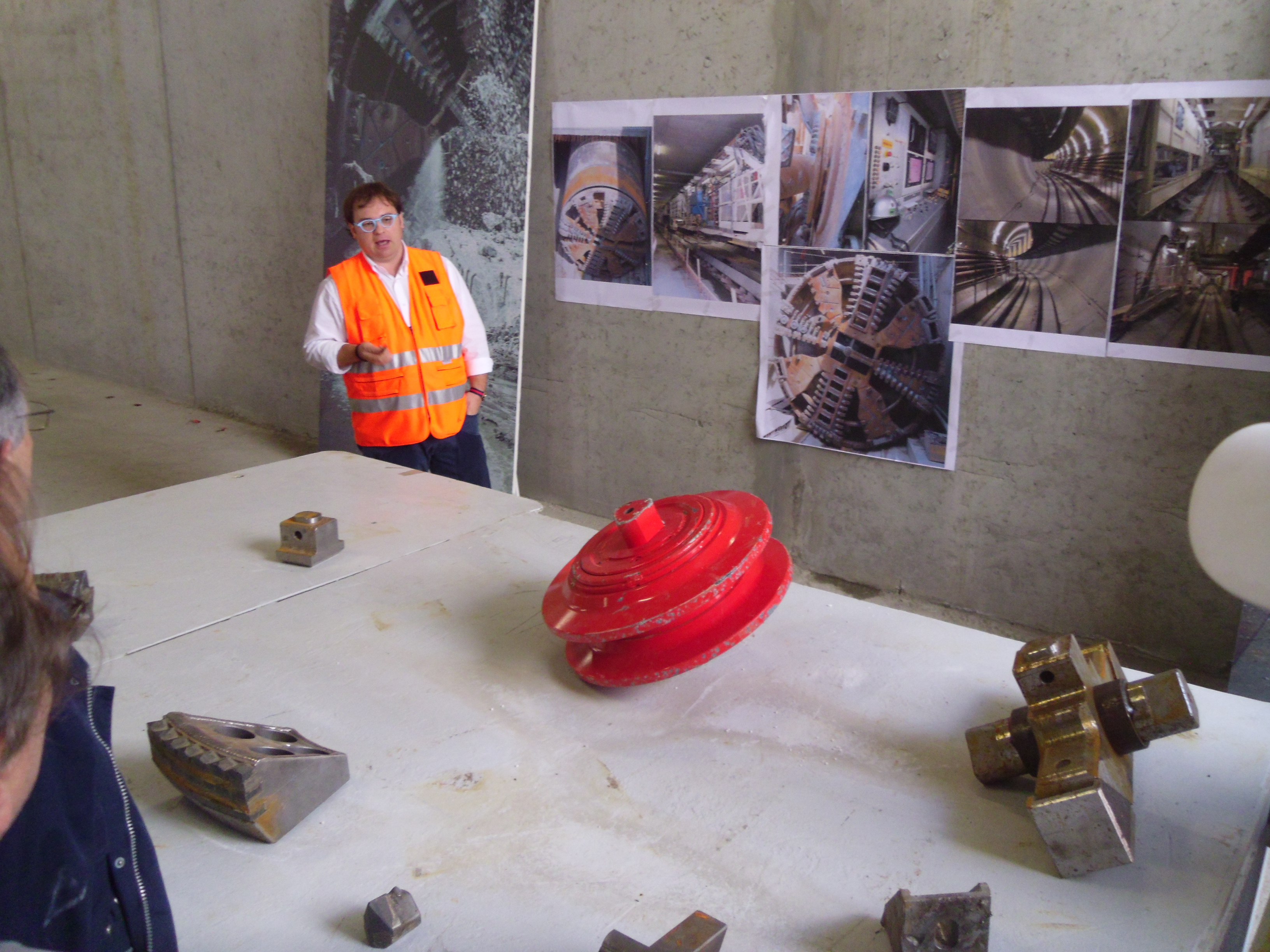

Terzo Open Day del cantiere Metro 4, il primo dentro una stazione in avanzato stato realizzativo. Si tratta della stazione Susa, sulla tratta est, di cui sono stare realizzate quasi tutte le strutture e sono in realizzazione le uscite. In questo momento la stazione serve anche da parcheggio e area di manutenzione per le “talpe” TBM. La prima è quasi pronta per partire per Dateo, la seconda arriverà fra due settimane nella stazione Argonne. Tutto sta procedendo regolarmente. Non essendoci gli ingressi definitivi per gli utenti, l’accesso è avvenuto attraverso un’uscita di sicurezza.

Qui sotto una planimetria con il percorso della visita di oggi. Si tratta del piano mezzanino della stazione Susa. A sinistra in arancio l’area ancora aperta (senza solette e colonne) per permettere la manutenzione delle “talpe”. A destra il punto in cui è attualmente possibile vedere l’area del manufatto Argonne (planimetria sopra), che contiene oltre ad uscite di sicurezza, sistema impiantistici vari, anche uno dei punti dove i treni possono invertire il senso di marcia. Si tratta di uno dei due punti di inversione della tratta est, il secondo è presso il capolinea di Linate.











© 2017 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o

Twitter @MetroxMilano

MetroxMilano su Facebook

SITO

PETIZIONE PER IL COLLEGAMENTO M4-M3:

FIRMATE ORA!

ATTENZIONE! Ricordo a tutti i lettori che continua la campagna lanciata dall’Associazione MetroxMilano a favore del collegamento pedonale diretto tra M4 e M3 (clicca qui per maggiori informazioni), ricordatevi di firmare la petizione. E’ vero che il Comune ha annunciato che il collegamento verrà fatto, ma per adesso siamo solo allo studio di fattibilità, quindi molto lontani perfino dalla finanzabilità dell’opera (al di là delle promesse fatte). Ricordiamo che il CIPE ha impiegato molti mesi solo per approvare la variante Tricolore che era a costo zero! Pertanto vi invito a firmare e far firmare questa petizione che si è bloccata, inutilmente, subito dopo quello che, per ora, è solo un annuncio.

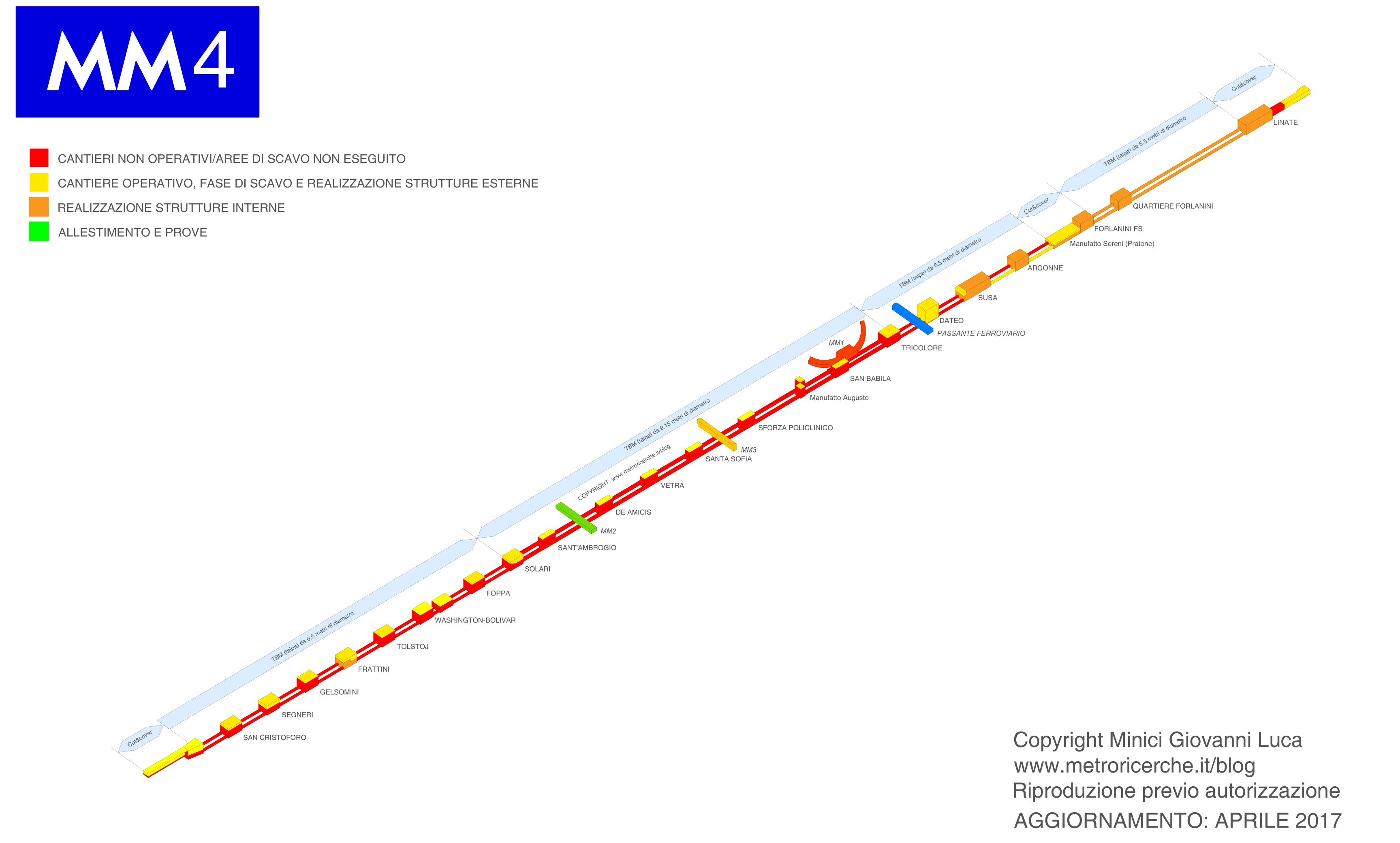

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Dal 15 marzo 2016 IN CORSO: scavo

SEGNERI Dal 17 marzo 2015 IN CORSO: scavo

GELSOMINI Dall’11 giugno 2015 IN CORSO: spostamento sottoservizi e consolidamento fondo

FRATTINI Dal 26 febbraio 2015 IN CORSO: realizzazione strutture

TOLSTOJ Da maggi0 2015 IN CORSO: spostamento sottoservizi e BOB

WASHINGTON-BOLIVAR Da 31 agosto 2015 IN CORSO: spostamento sottoservizi e formazione cantiere definitivo

FOPPA Dal 2 settembre 2015 IN CORSO: realizzazione pareti perimetrali

SOLARI Dal 27 agosto 2015 IN CORSO: scavo

SANT’AMBROGIO Dal 22 febbraio 2016 IN CORSO: realizzazione pareti perimetrali

DE AMICIS Dal 22 febbraio 2016 IN CORSO: spostamento sottoservizi

VETRA Dal 22 febbraio 2016: IN CORSO: realizzazione pareti perimetrali

SANTA SOFIA Dal 19 febbraio 2016 IN CORSO: realizzazione pareti perimetrali e consolidamento fondo

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 IN CORSO: spostamento sottoservizi

SAN BABILA Dal 18 dicembre 2015 IN CORSO: spostamento sottoservizi e realizzazione pareti perimetrali

TRICOLORE Dal 5 agosto 2015 IN CORSO: realizzazione pareti perimetrali

DATEO Dal 23 gennaio 2015 IN CORSO: realizzazione strutture

SUSA Dal 05 febbraio 2015 IN CORSO: realizzazione uscite

ARGONNE Dal 02 febbario 2015 IN CORSO: realizzazione uscite

FORLANINI FS Dal? IN CORSO: realizzazione uscite

QUARTIERE FORLANINI Dal? IN CORSO: realizzazione uscite

LINATE AEROPORTO Dal 28 maggio 2012 IN CORSO: realizzazione strutture e uscite

FASI REALIZZATIVE:

1)rimozione arredi e alberi

2)spostamento sottoservizi e formazione cantiere definitivo

3)scavo pareti perimetrali e consolidamento fondo

4)scavo e posa tiranti

5)realizzazione strutture

6)realizzazione uscite

7) installazione impianti e binari

8)sistemazione superficiali e allestimento stazioni

Le talpe solitamente attraversano le stazioni durante la fase 6. I collaudi avvengono durante la fase 9.

BOB = Bonifica da Ordigni Bellici della seconda guerra mondiale.

Come anticipato il 3 marzo il CIPE (Governo) ha approvato la “variante Tricolore”, con la delibera che trovate a questo LINK. Grazie a questa approvazione e alla delibera della giunta Comunale ora potranno partire le talpe dal “Pratone” e proseguire la realizzazione della stazione Tricolore. Il 6 marzo partono anche i lavori nel cantiere Sforza-Policlinico, andando quindi a raggiungere i 51 cantieri attivi su 51 (anche se il manufatto Mozart è stato sospeso per questioni di cronoprogramma). Tutto ciò grazie all’accordo appena firmato dal Comune, Università Statale, Parrocchia di San Nazzaro e Sovraintendenza.

AVANZAMENTO COMPLESSIVO:

22,7% al 28/02/2017

TRATTA EXPO

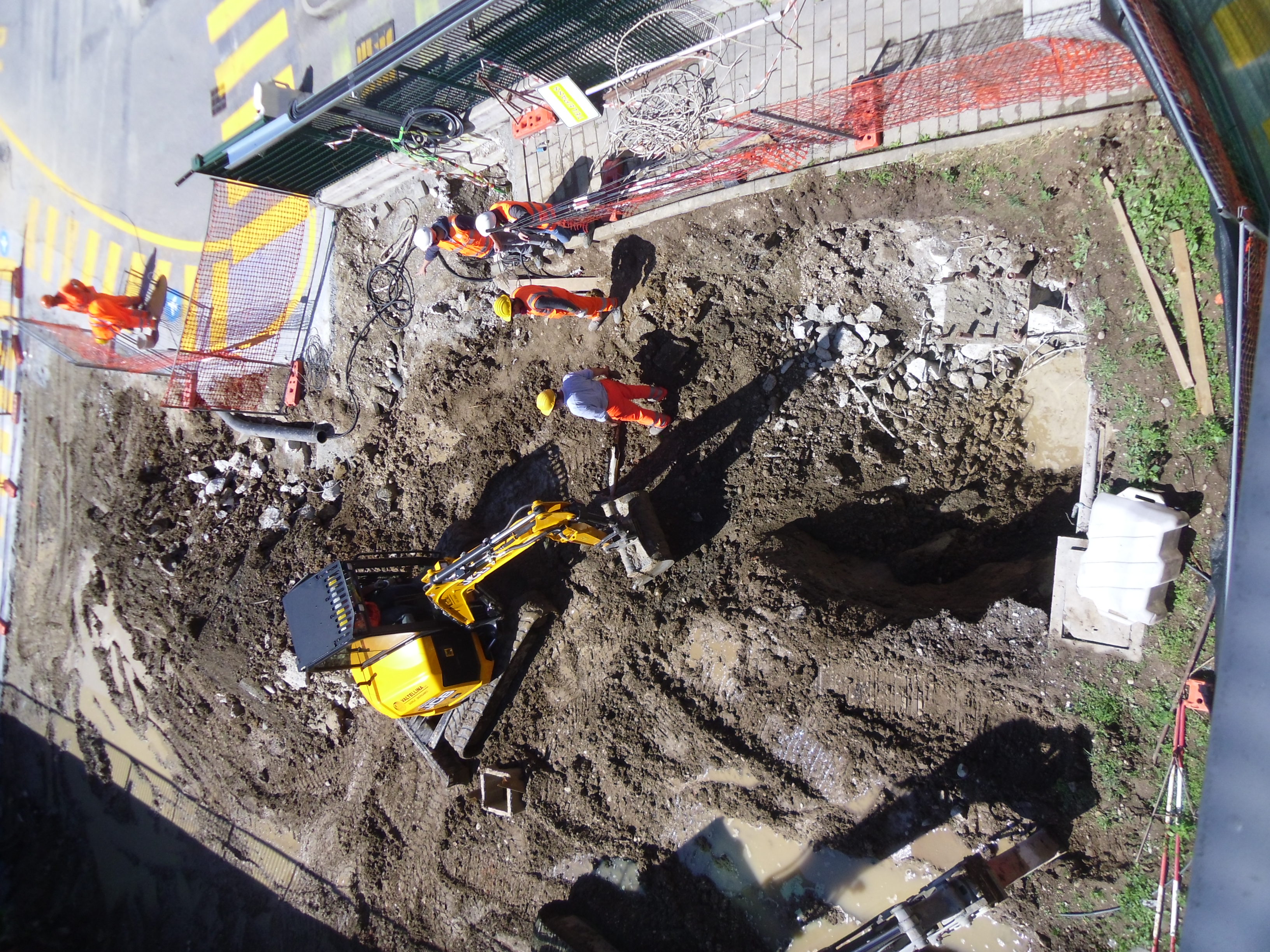

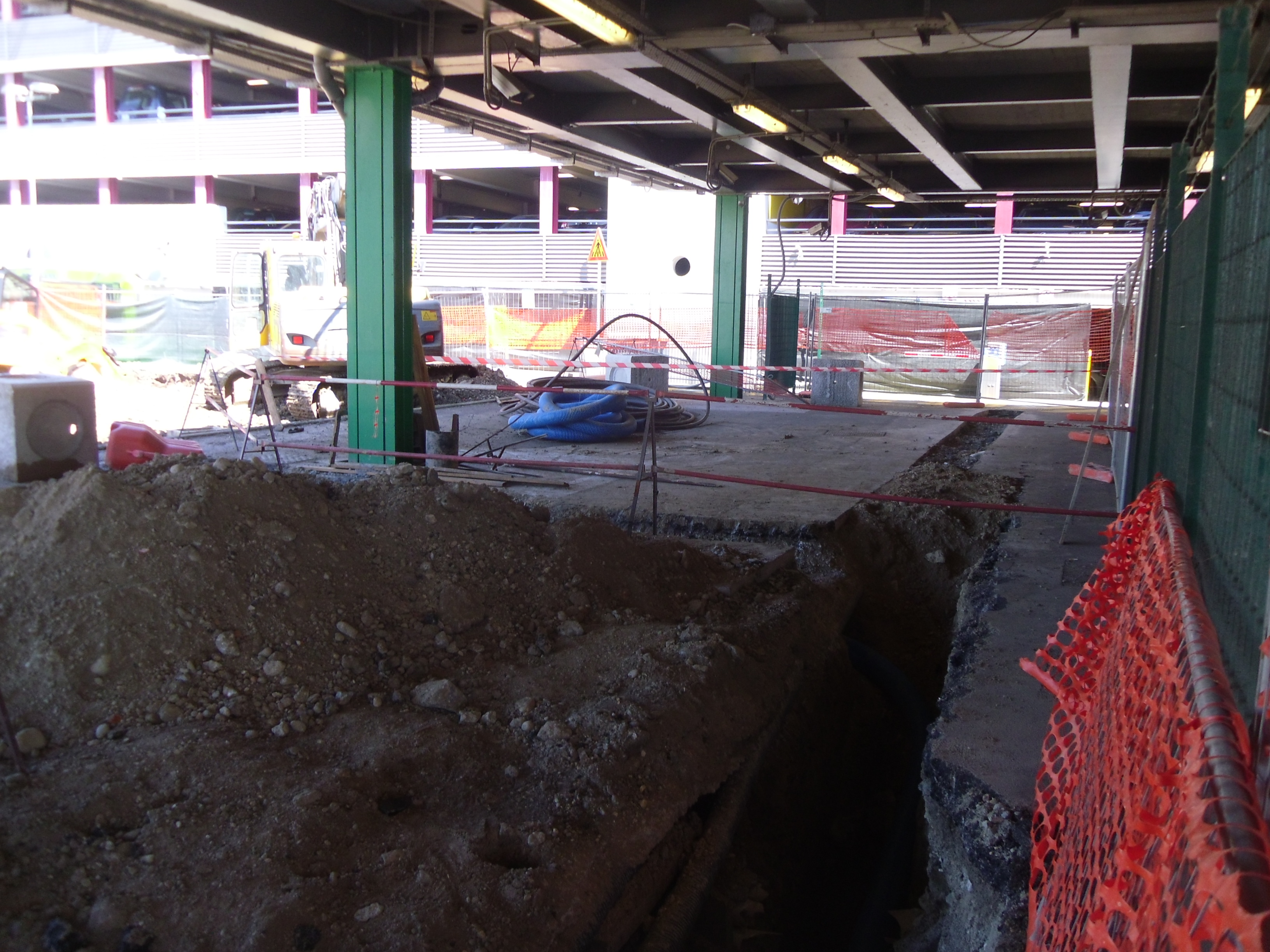

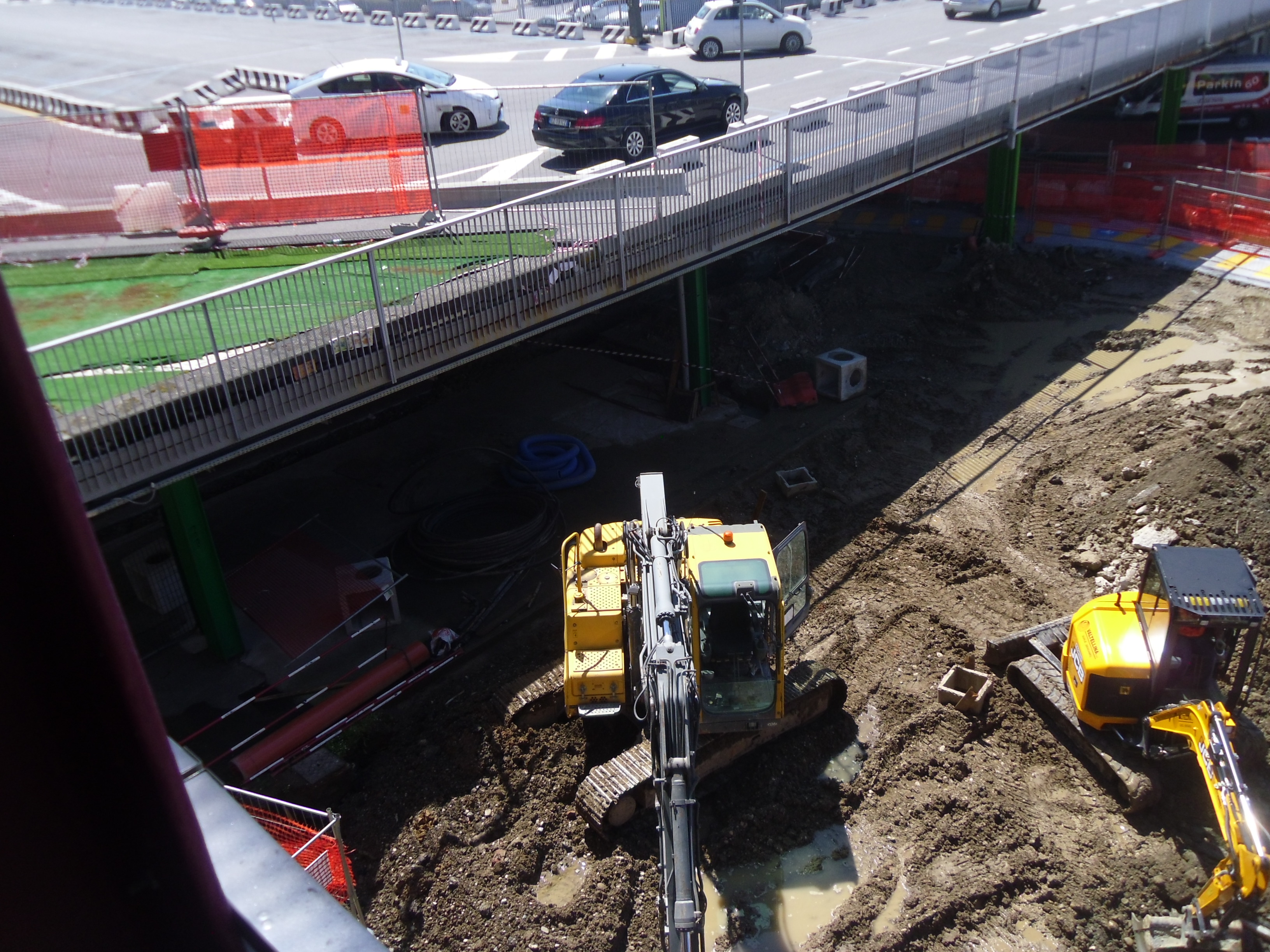

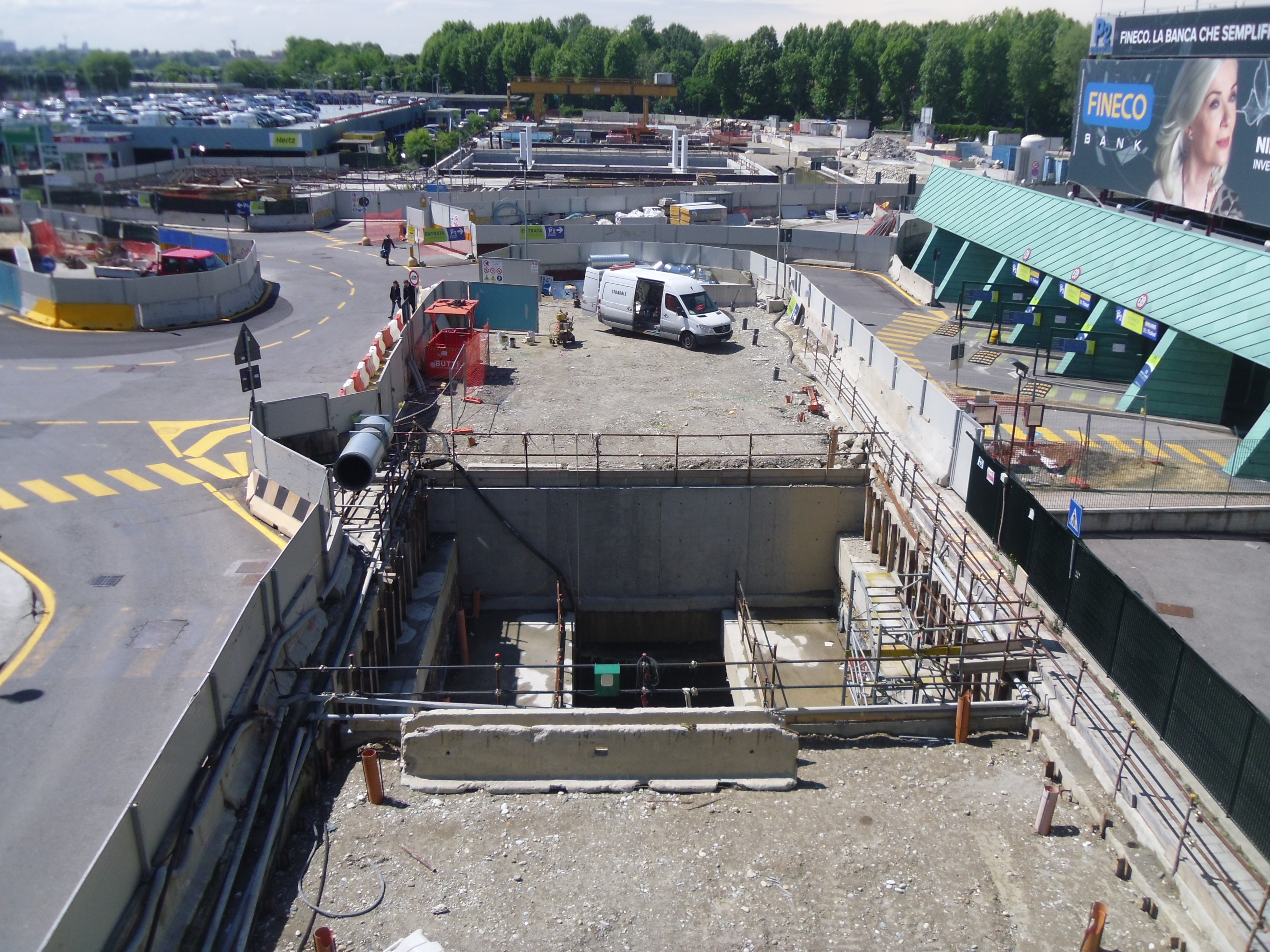

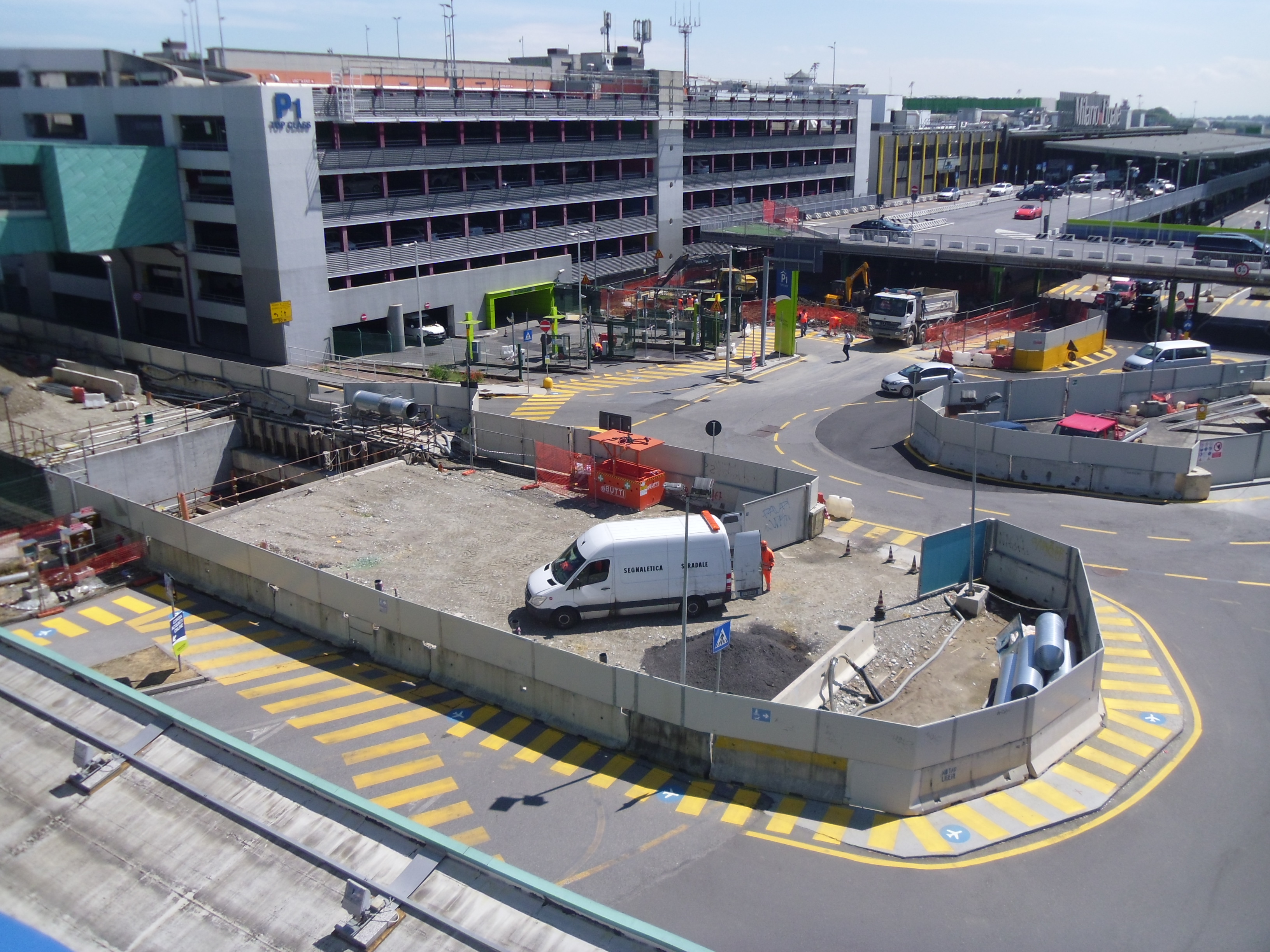

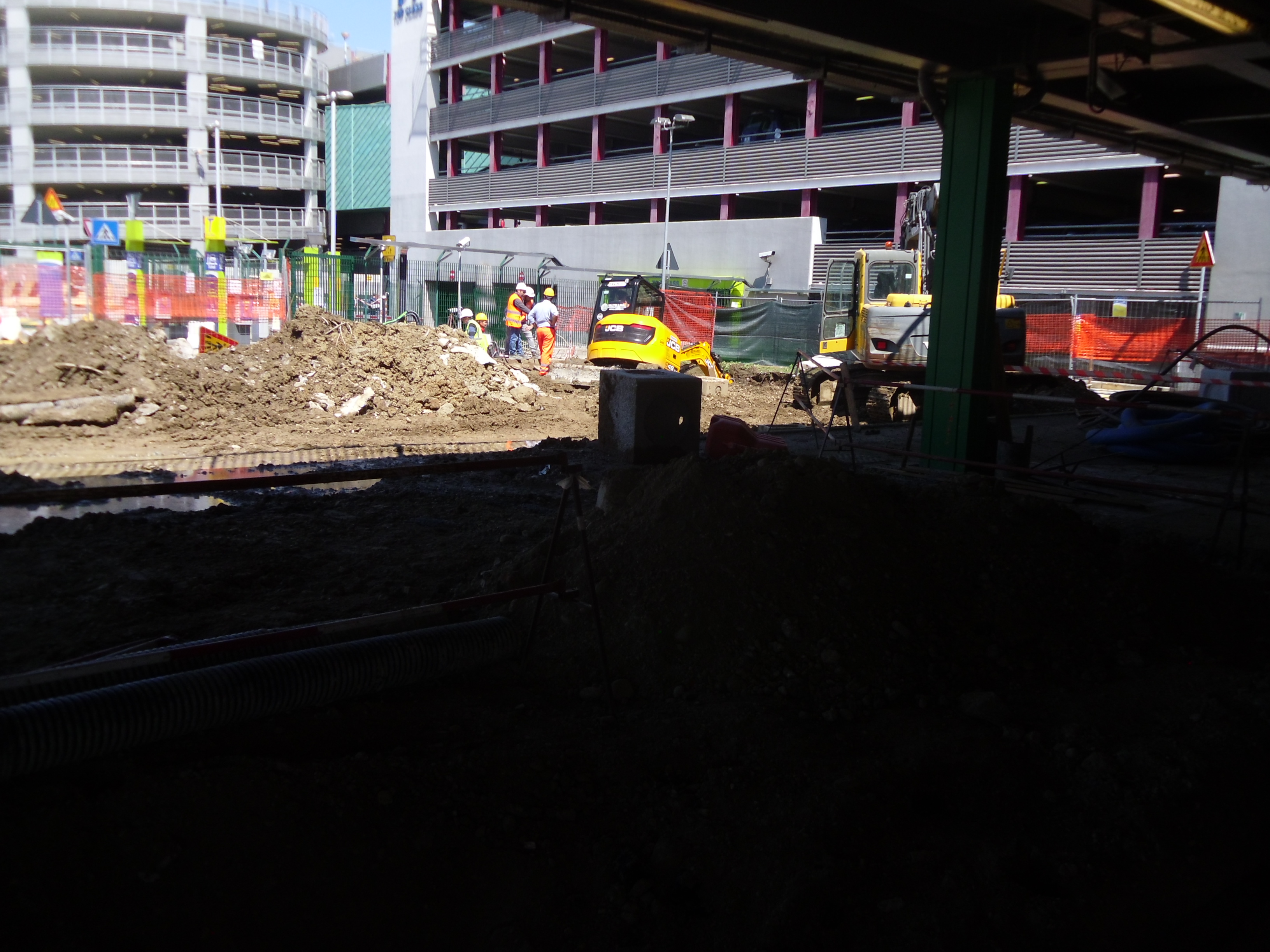

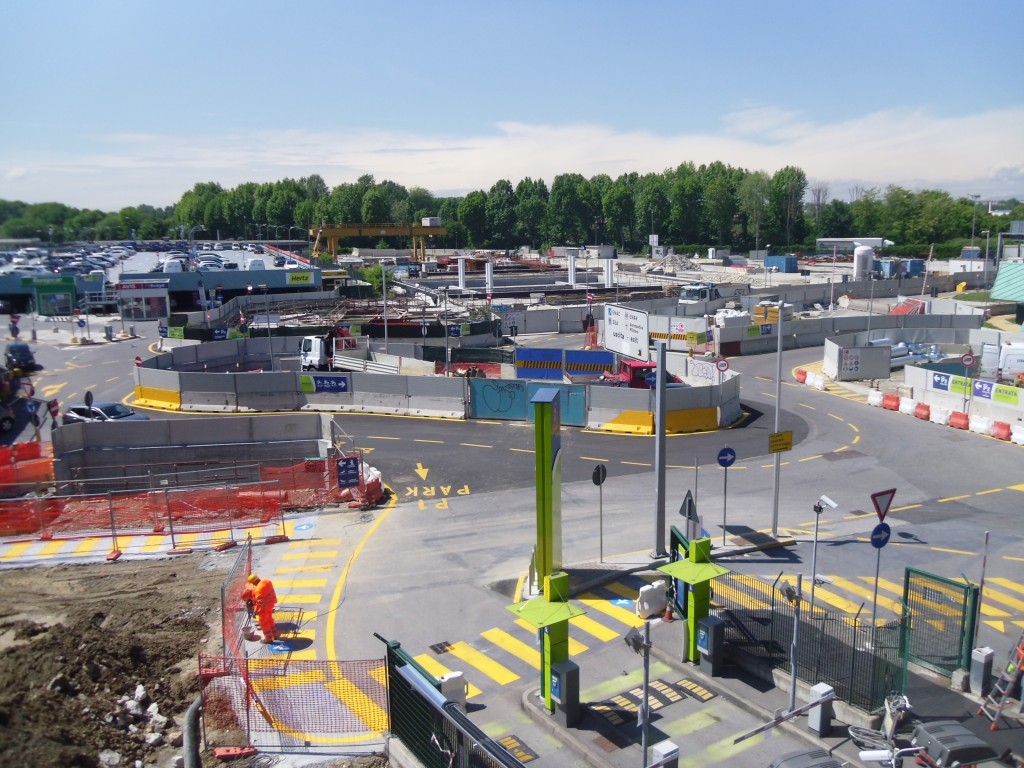

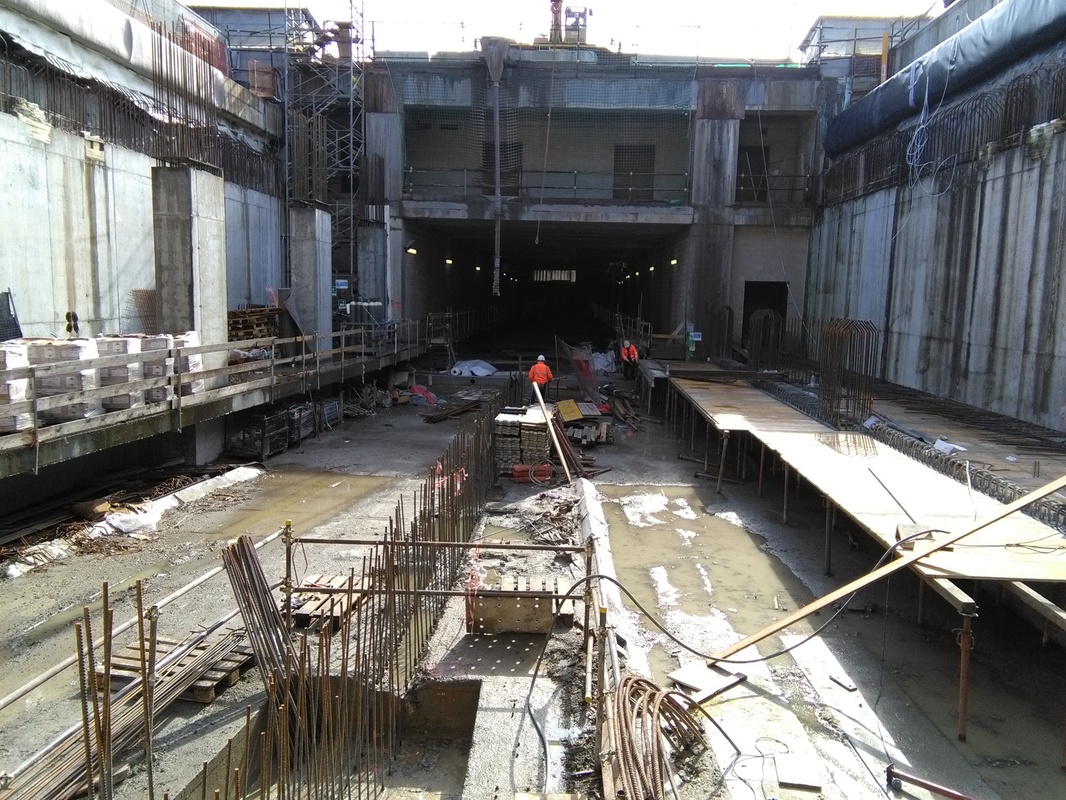

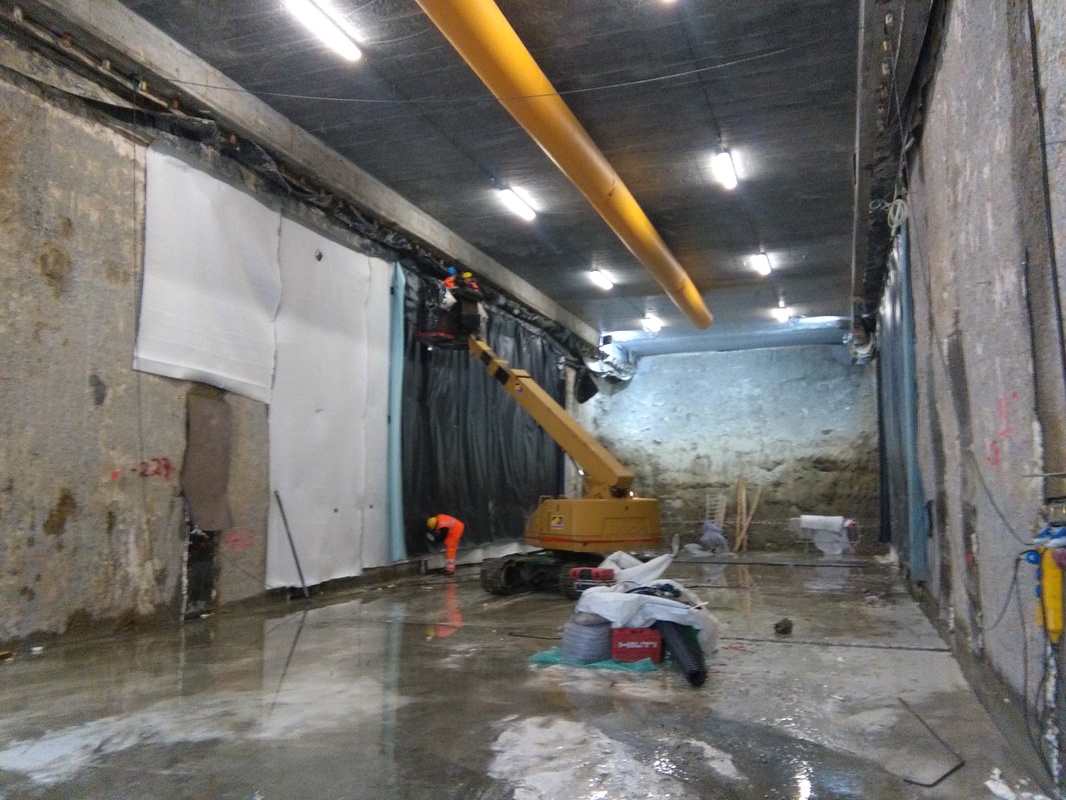

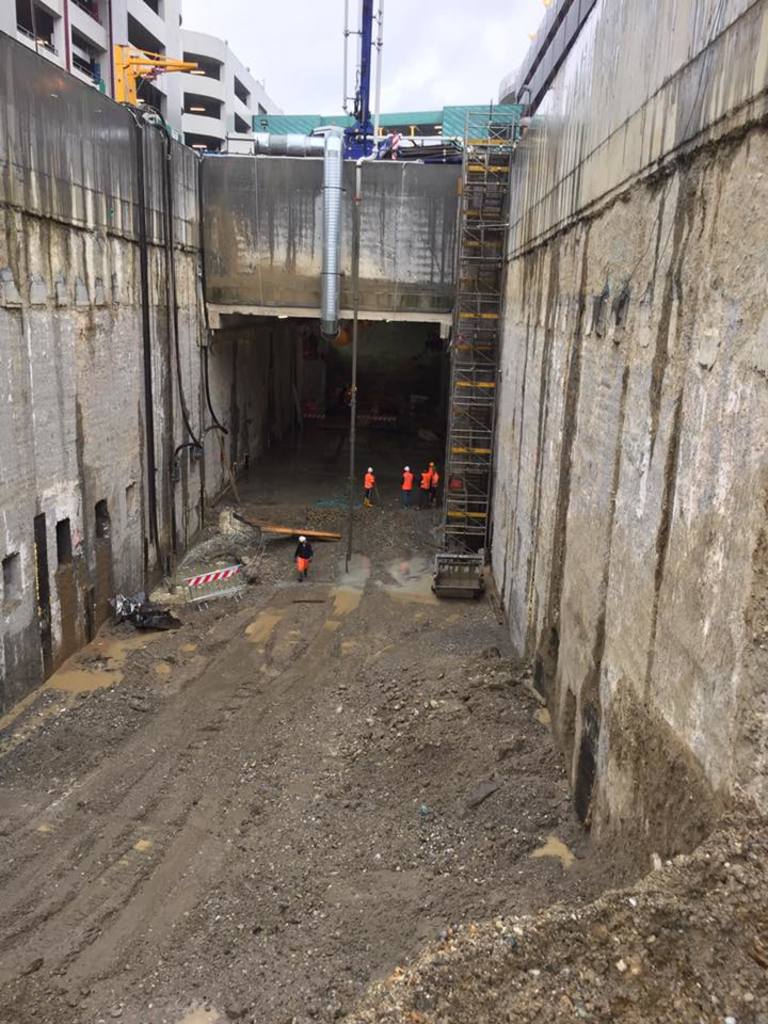

LINATE: prosegue la rimozione del terreno nel tunnel del tronchino di manovra, realizzato con il “Metodo Milano” ovvero realizzando prima la copertura. E’ iniziato lo spostamento sottoservizi nell’area dove verrà realizzata la terza e ultima parte del corridoio di collegamento tra metropolitana e aereoporto.

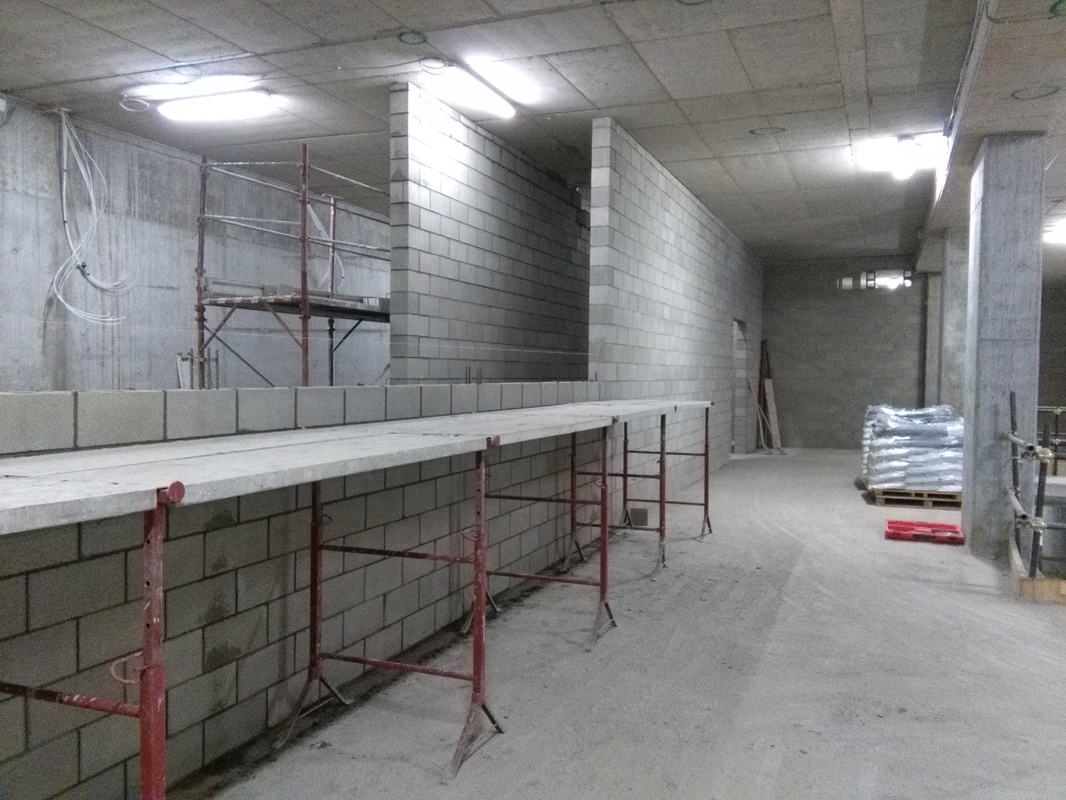

QUARITERE FORLANINI: è stata conclusa la copertura della metà nord della stazione e quindi sono state spostate le quattro carreggiate di viale Forlanini. Intanto prosegue la formazione dei cantieri per la realizzazione delle tre scale di uscita sui lati.

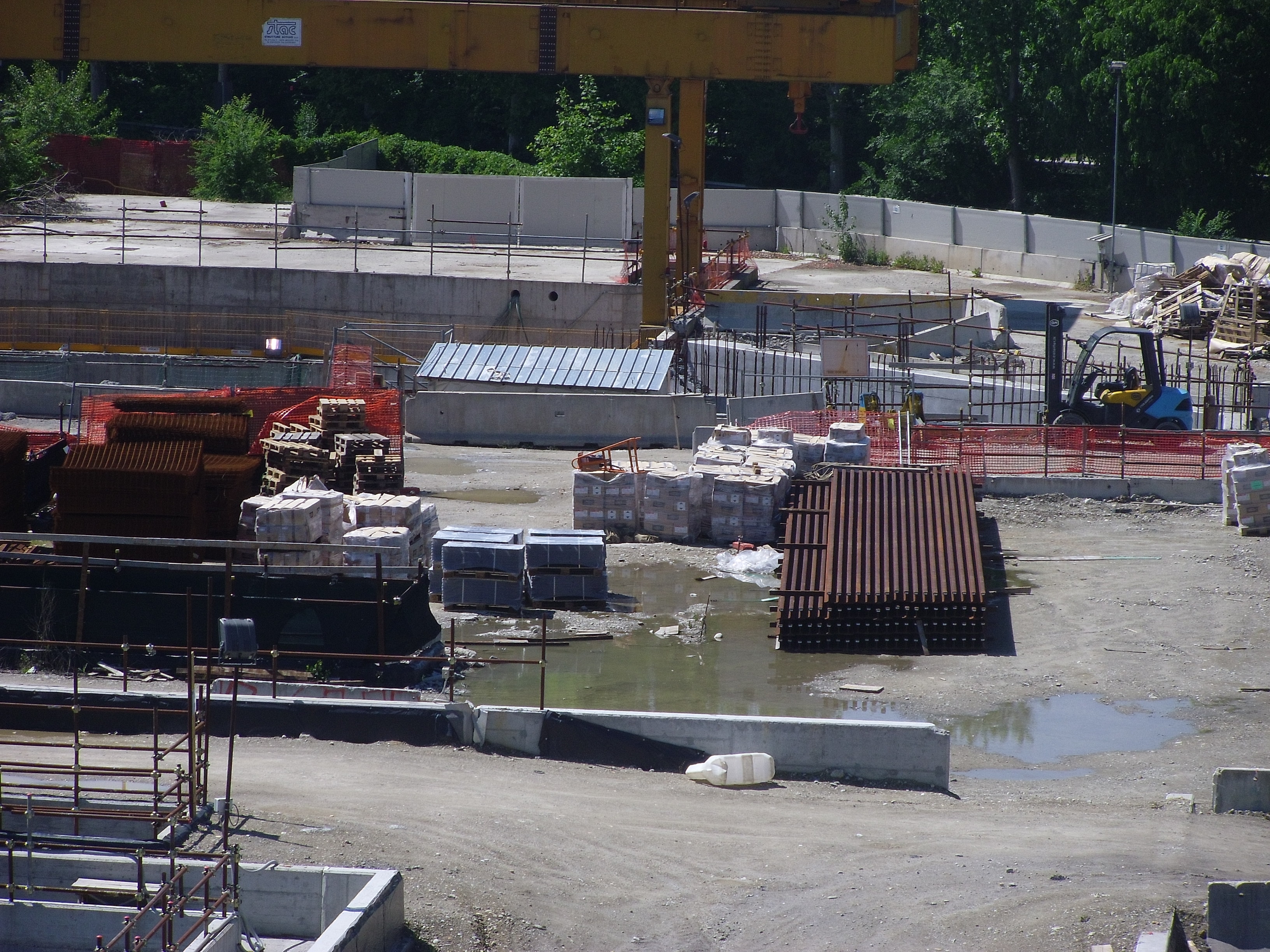

FORLANINI FS: Ormai completata la realizzazione al rustico del complesso della stazione è iniziata l’installazione degli impianti, intanto ha ripreso vista il cantiere di supporto alle TBM nel manufatto Sereni.

TRATTA EST

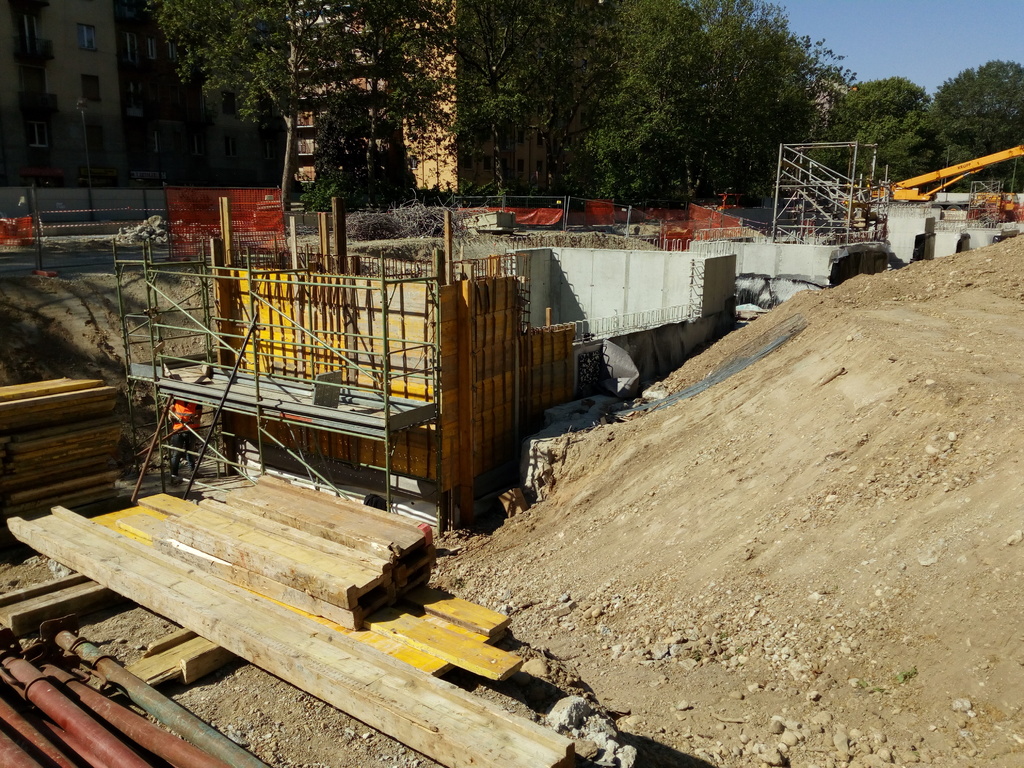

ARGONNE: il 1° aprile la talpa Stefania è arrivata in stazione, pertanto è in corso la manutenzione della TBM in attesa di ripartire per Susa. Sono state completate le strutture della stazione ad eccezione dello spazio utile a permettere il calaggio dei materiali e la manutenzione delle talpe. Le parti completare sono già state ricoperte di terra. Prosegue la prima fase dei lavori di realizzazione delle due uscite nord, mentre per l’uscita sud, collocata nel parterre centrale, è in corso la BOB (ricerca ordigni bellici).

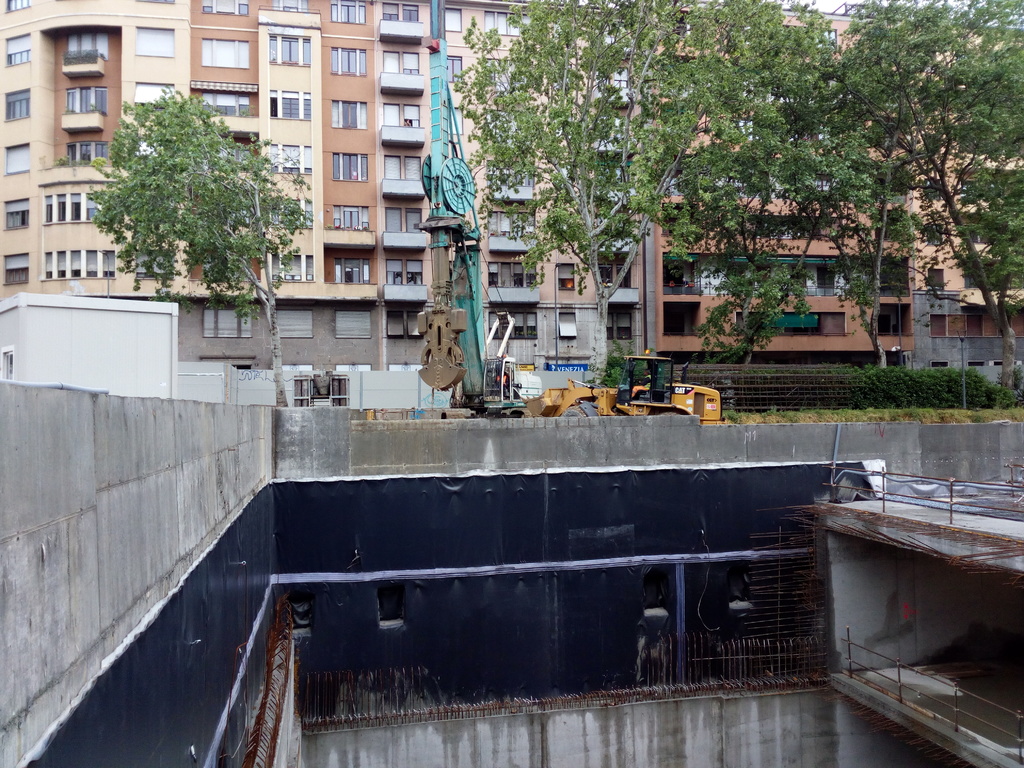

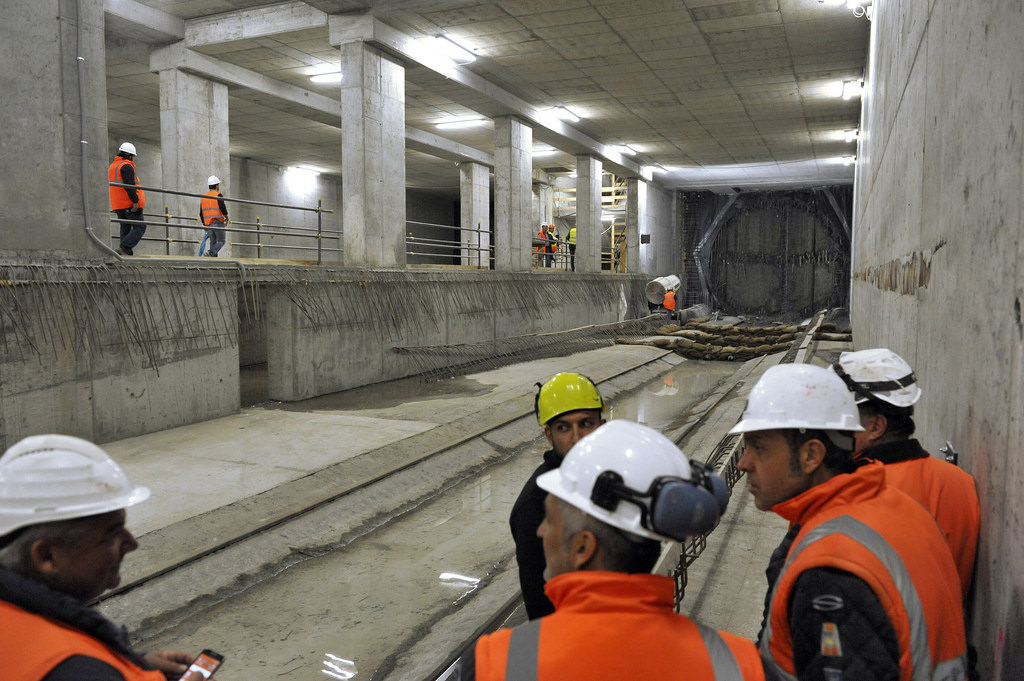

SUSA: sono state completate le strutture della stazione mentre sono ancora parziali quelle del manufatto di interscambio per permettere il calaggio dei materiali e la manutenzione delle talpe. Intanto anche in questa stazione è iniziata la prima fase della realizzazione delle uscite. Il 2 maggio la talpa Stefania è arrivata nel vano della stazione.

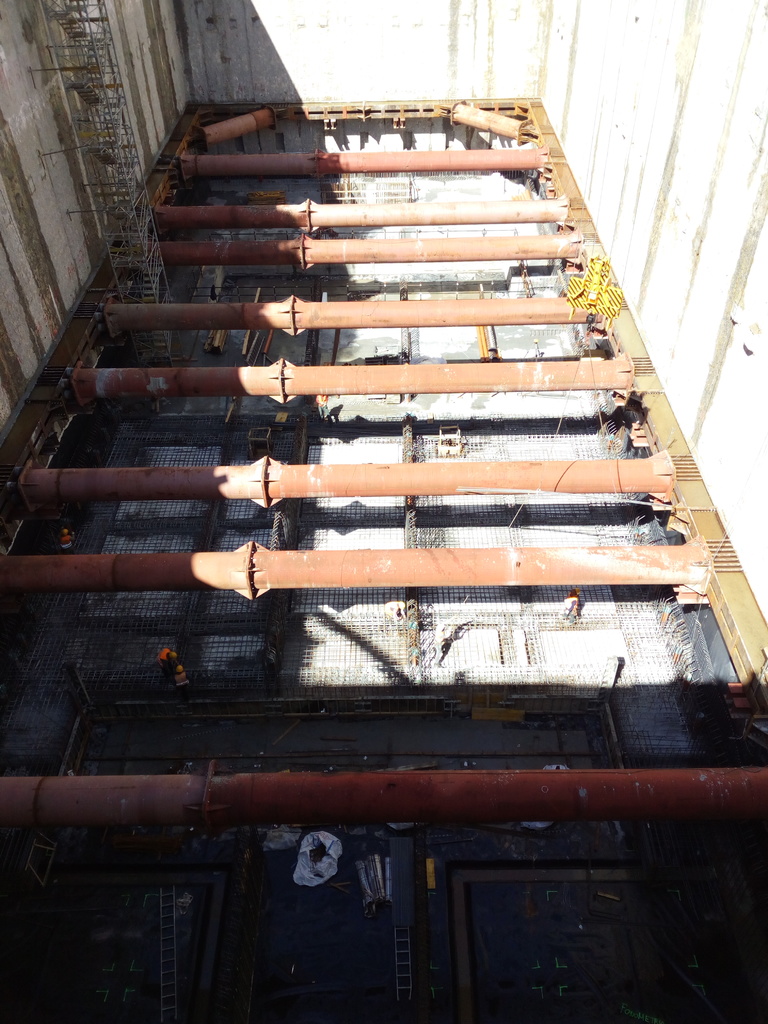

DATEO: prosegue lo scavo dopo il posizionamento di travi per il mantenimento delle pareti verticali. Intanto è stata montata la gru che servirà alla realizzazione delle strutture.

TRICOLORE: si sta concludendo la fase di rimozione degli arredi dopo la formazione del cantiere definitivo e a breve dovrebbe iniziare la BOB (ricerca degli ordigni bellici)

TRATTA CENTRALE

SAN BABILA: proseguono i complessi lavori di spostamento dei sottoservizi. In via Cavallotti e in corso Europa prosegue a pieno ritmo lo spostamento della grossa conduttura fognaria, mentre in Largo Augusto il cantiere occupa ormai quasi l’intera piazza. Intanto continua lentamente la delicata rimozione della colonna del Verziere.

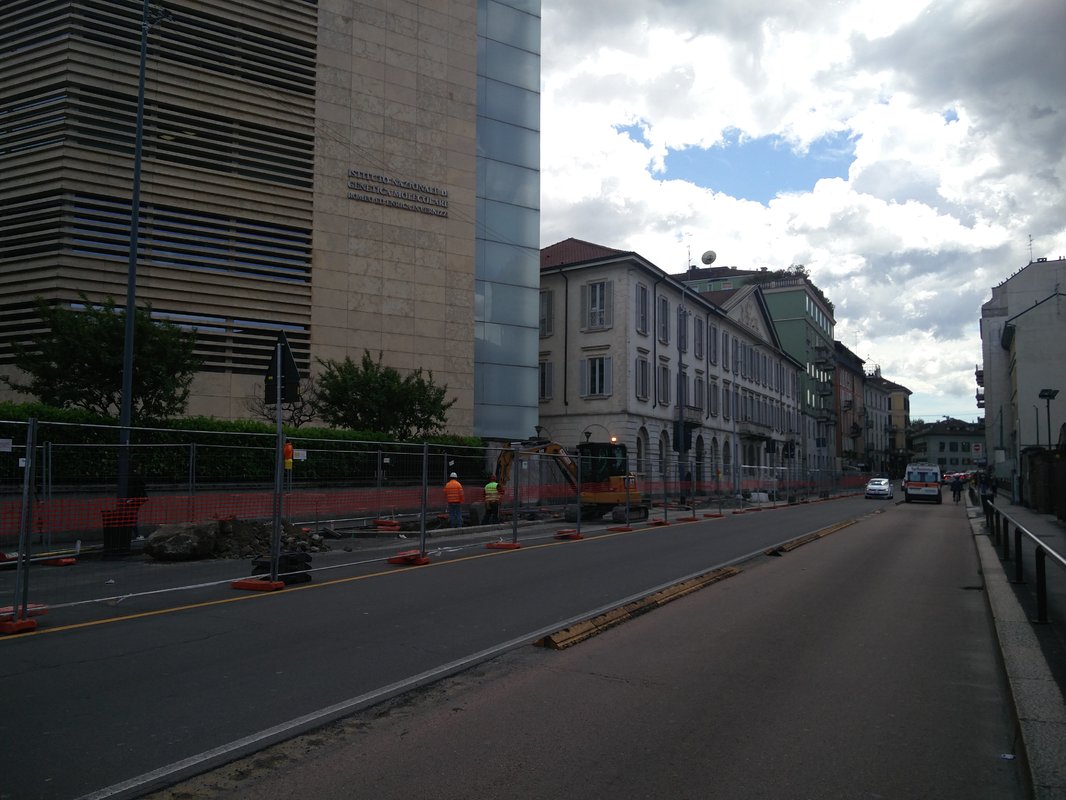

SFORZA POLICLINICO: sono iniziati i primi lavori di rimozione delle interferenze e dei sottoservizi.

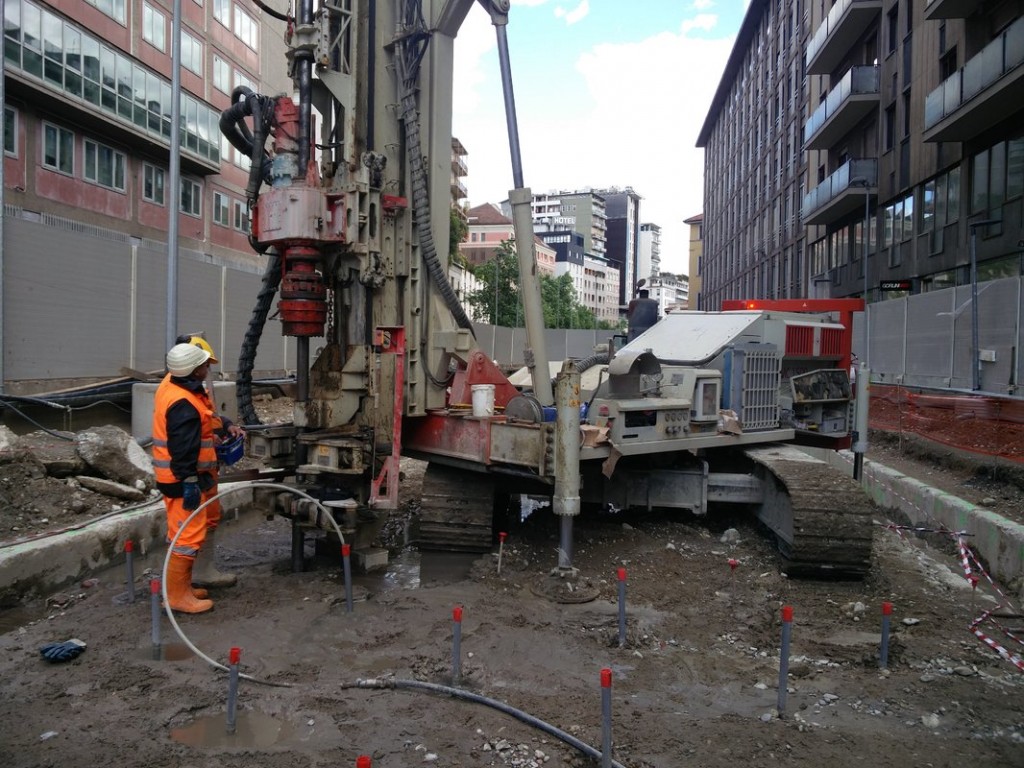

SANTA SOFIA: continua la realizzazione delle paratie di stazione e il consolidamento del fondo. Il cantiere subirà un’ultima modifica concentrandosi sopra l’area della futura stazione.

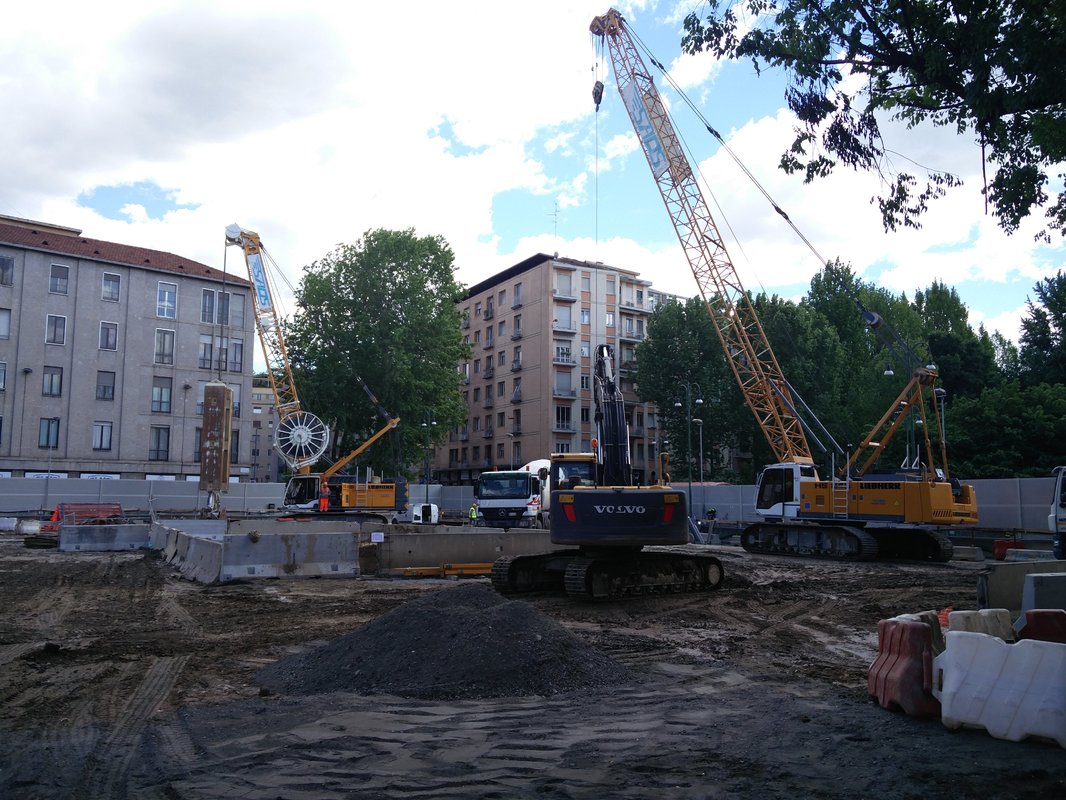

VETRA: il 26 aprile è iniziata la realizzazione delle paratie della stazione.

DE AMICIS: continuano i lavori di rimozione delle interferenze e dei sottoservizi.

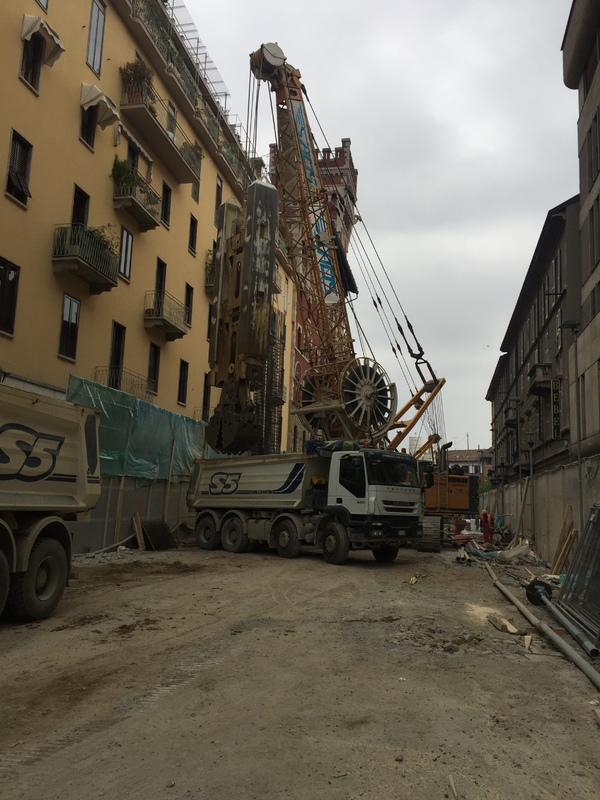

SANT’AMBROGIO: prosegue la realizzazione delle paratie di stazione.

TRATTA OVEST

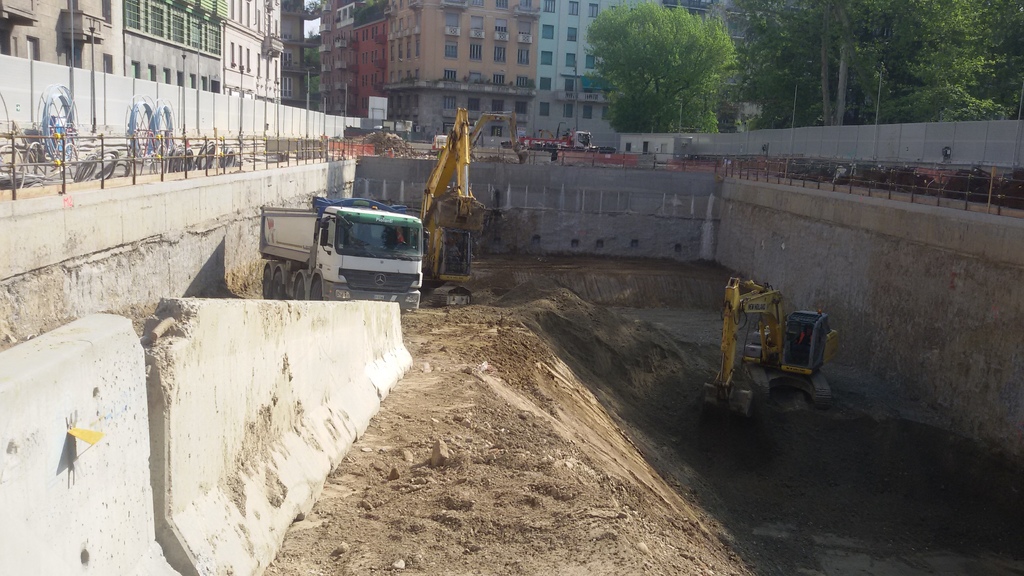

SOLARI: prosegue lo scavo del vano di stazione e, contemporaneamente, le iniezioni nelle aree di accesso delle talpe, le “testate”.

FOPPA: è iniziata la realizzazione delle paratie di stazione mentre nell’area nord è in corso lo spostamento dei sottoservizi dopo l’estensione del cantiere.

WASHINGTON-BOLIVAR: prosegue il lungo lavoro di spostamento sottoservizi con la realizzazione, per fasi, del cantiere definitivo che al momento è completo nell’area della futura stazione, con conseguente chiusura di via Foppa.

TOLSTOJ: sono ripresi a gran ritmo i lavori, prosegue quindi lo spostamento sottoservizi mentre è iniziata una prima fase di BOB (ricerca ordigni bellici) lungo una striscia centrale di terreno.

FRATTINI: è in realizzazione il piano mezzanino di questa che è la stazione più avanzata della tratta ovest.

GELSOMINI: proseguono le iniezioni del fondo propedeutiche allo scavo del vano stazione, mentre manca ancora lo spotamento di un cavo per le telecomunicazione.

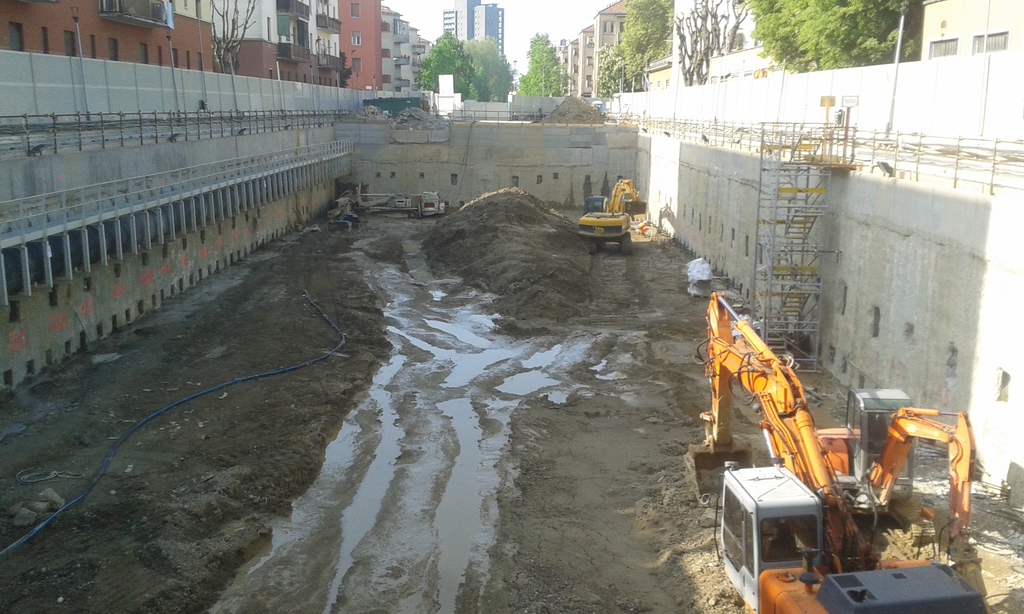

SEGNERI: prosegue lo scavo della stazione che ha raggiunto il primo ordine di tiranti.

SAN CRISTOFORO: è iniziato lo scavo del volume della stazione. Nel manufatto Ronchetto prosegue la rimozione della terra nel punto di avvio delle talpe, le quali riposano ai lati ancora smontate. Per l’ultimo tratto di tunnel verso il deposito è in corso il consolidamente del fondo tramite iniezioni.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI



Foto Cannulli Scavi:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto MM:

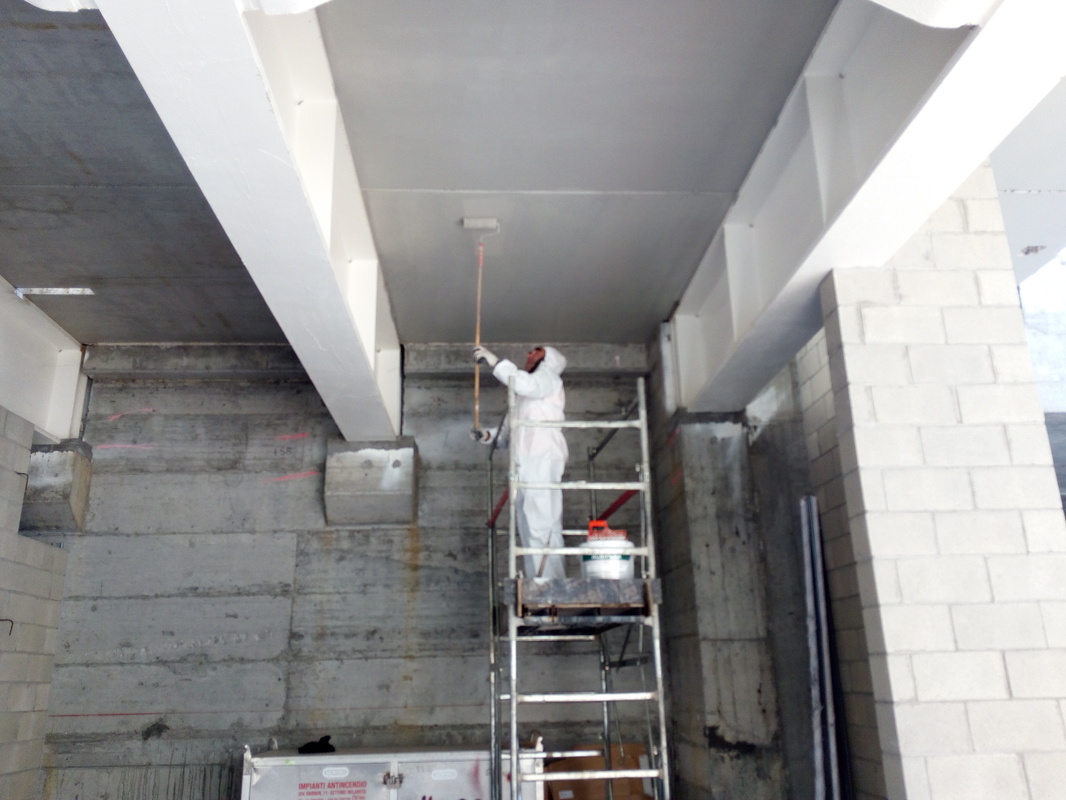

(verniciatura antincendio)

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Foto MM:

Quale uscita sud per la stazione Argonne? Il dibattito in consiglio di zona è stato vivo e con posizioni trasversali che divisono gli opposti fronti. Meglio l’uscita originale (in verde) verso il marciapiede sud verso la via privata Marciano, o meglio l’uscita verso ovest (in rosso) con la scala all’interno del parterre? La prima eviterebbe di attraversare la strada, ma si troverebbe lontana dalle fermate del trasporto pubblico (filovia 93). La seconda sarebbe più vicina comoda per connettersi con la 93 e l’incrocio di Largo di Porto di Classe, ma richiederebbe l’attraversamento della strada. Io sono favorevole alla seconda opzione, più razionale, ma mi chiedo perchè non farle entrambe?

Foto MM:

Foto da Google Earth:

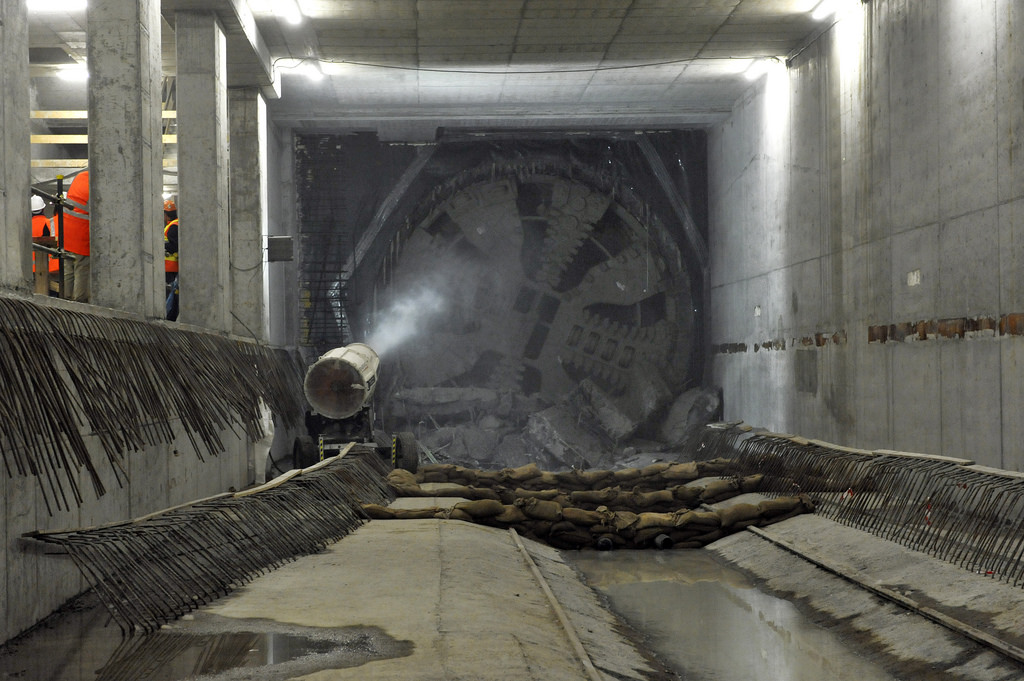

Foto Comune per l’arrivo della talpa Stefania a Susa:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Ecco i punti per il monotiraggio dei palazzi in area di scavo:

Foto Comitato Concordia:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Largo Augusto:

Foto da Google Earth:

Ecco la planimetria della nuova conformazione del cantiere attualmente operativa:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Anche in Solari sono arrivati i punti di controllo per la stabilità degli edifici.

Foto da Google Earth:

Foto da Google Earth:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto da Google Earth:

Eccezionale foto aerea di BucciBeach, San Cristoforo a sx, e deposito a dx con la tratta finale della Metro 4:

Foto MM:

Foto da Google Earth:

Il deposito

Foto da Google Earth:









© 2017 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo e delle immagini citandone l’autore e la fonte, ad esclusione delle immagini di proprietà di terzi, come chiaramente indicato.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non o

Ecco un’ottima occasione per approfondire la conoscenza di una grande figura dell’architettura italiana del ’900: Franco Albini. In occasione dei 10 anni della Fondazione Franco Albini sono stati organizzati alcuni eventi di cui questa mostra fa parte, vi consiglio di visitarla anche perchè potrete ammirare alcune tavole e foto orginali dell’allestimento della metropolitana Linea 1 Rossa. Vi assicuro che le tavole, come molti oggetti che potrete vedere, sono materiali di archivio preziosi e raramente osservabili dal vivo.

La mostra è nella sede di Architettura di via Ampere (si entra sotto la grande “A” e poi a sx) presso il Politecnico di Milano, è gratuita ed aperta tutto il giorno fino al 30 maggio (sabato e domenica esclusi).
