Category Archives: Grafica per le metropolitane

Da Lisbona ecco due opuscoli distribuiti negli anni ’50 per informare la popolazione sulla metropolitana. Il primo è stato distribuito nel 1956 per informare i cittadini sul progetto e sui metodi di costruzione, con un titolo decisamente esplicativo sui veri destinatari Manual do mirone, non necessita di traduzione. Il secondo fu distribuito nel 1959 quando la prima linea fu aperta. La grafica, semplice ma efficace, rispecchi la semplicità del progetto architettonico, tipico dello stile neutrale e “igienico” delle metropolitane tra le spinte art deco’ degli anni ’30 e il modernismo degli anni ’60 (ovvero quelli di Milano).

Una piccola nota a margine; la Metropolitano de Lisboa, è l’unica società del genere (paragonabile alla Metropolitana Milanese per tipologia operativa) che ha una sede accessibile al pubblico con tanto di libreria specializzata e negozio.

© 2014 Minici Giovanni Luca – www.metroricerche.it, si acconsente l’uso di questo articolo citandone l’autore.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non opere derivate 2.5 Italia

Settimana scorsa sono stato contattato da un giovane (coetaneo in realtà) grafico milanese che si è cimentato in quella che è una delle grandi sfide dei trasporti milanesi, molto combattuto e mai risolto: la mappa grafica delle linee della metropolitana e ferroviarie.

Ambrogio Bergamaschi, questo il suo nome, ha fatto quello che molti di noi hanno immaginato e che resta, tuttavia, un sogno irrealizzabile: adattare la mappa “Beck” di Londra alla realtà di Milano. Sappiamo bene come la celeberrima mappa, ormai un pezzo di grafica inarrivabile e protetto con la dovuta gelosia dalla Transport for London. Disegnata nel 1931 da Harry Back, la Tube map fu la prima ad abbandonare completamente i riferimenti geografici soddisfando solo requisiti grafici di semplicità e pulizia che forse oggi possiamo vedere in altri contesti, ma che all’epoca furono rivoluzionari.

A Milano nemmeno Bob Noorda riuscì a generare una mappa ufficiale e non si hanno notizie nemmeno di tentativi, nonostante qualche anno dopo l’apertura della Linea 1, avesse aiutato Vignelli nel generare l’altrettanto celeberrima e sfortunata mappa della Subway di New York di cui ho già trattato. Proprio quando scrissi quell’articolo contattai uno degli autori del libro recensito il quale, con semplicità, disse che a Milano non avevamo una mappa degna di nota. Difficile contraddirlo. L’attuale, sebbene in fondo rispecchi i criteri grafici che rientrano nel mondo della mappa Beck, soprattutto nell’assenza di riferimenti geografici, perde la sua dinamicità ad ogni nuova apertura di linea, cosa che da risultati ancora peggiori nella versione semplificata “verticale” affissa nelle vetture, dove la prossima apertura dell’intera Linea 5 ne richiederà un completo ridisegno. Un tentativo di riprendere la mappa di Beck fu invece fatto quando nel 2004 furono inaugurate le Linee S e ancora oggi lo schema delle linee riprende quel tentativo.

Recentemente un grafico di origine Russa aveva proposto una mappa per Milano, ripresa poi sui social network dall’assessore ai Trasporti Maran, il quale chiedeva ai cittadino cosa ne pensassero. Francamente l’ho trovata un passo avanti, ma troppo leziosa e soprattutto inutilizzabile per quanto riguarda i servizi ferroviari, definiti da linee sottilissime, quasi trasparenti. Infatti uno dei principi fondamentali della mappa di Beck sta proprio nell’avere un unico spessore di linea, lasciando al colore tutto la forza identificativa.

Da tutto ciò la grande domanda, riusciremo ad avere una mappa degna di nota per il 2015?

© 2013 Minici Giovanni Luca – www.metroricerche.it, si accosente l’uso di questo articolo citandone l’autore.
Per la mappa: © Ambrogio Bergamaschi http://betterbepirates.com/a-tribute-to-London-Underground , riproduzione vietata.

Recentemente è stato pubblicato un nuovo volume sulla lunga storia grafica della metropolitana di New York: Vignelli Transit Maps, di Peter B. Lloyd con Mark Ovenden, edito dalla Rit Cary Graphic Arts Press. Il nuovo volume è dedicato espressamente alla cosiddetta mappa Vignelli, ovvero lo schema grafico delle linee disegnato dal 1970 dal famoso grafico milanese Massimo Vignelli. Questo mappa è il must assoluto nel settore; non è la sola famosa, la mappa londinese disegnata negli anni ’30 da Beck è senz’altro più nota, anche al pubblico generico, ma la mappa di Vignelli è quella più ricercata dai collezionisti. La sua ricercatezza è dovuta alla scarsa diffusione e durata della sua distribuzione parallelamente al suo grande valore estetico che l’ha resa un oggetto interessante anche al di fuori dei circuiti specializzati a chi s’interessa alla sola tematica dei trasporti su ferro. Questo ha causato la crescita del suo valore economico (rigorosamente per pezzi originali) che tocca le quotazioni solo delle mappe più antiche, come quelle create a Londra prima dell’avvento di Beck, nonostante sia stata stampata tra il 1972 e il 1978.

Mappa progettata da Bob Noorda ma mai usata.

Nel merito questa mappa rappresenta il culmine di quella rivoluzione estetica che coinvolse la subway newyorkese a partire dal 1966. Come già accennato in un precedente post, il tutto fu messo a punto dal team composto dallo stesso Vignelli, e il suo studio Unimark, e da Bob Noorda dopo il successo del progetto Milanese, in cui solo il secondo era direttamente coinvolto. Tutto ciò è perfettamente descritto in un altro volume, pubblicato l’anno scorso Helvetica and the New York City Subway System, di Paul Shaw. C’è da dire che a Milano non risulta al momento lo studio di alcuna mappa da diffondere al pubblico, progettata dal team Albini-Helg-Noorda nel 1964, fatto salvo uno studio per quelle da affiggere in stazione. Ne esiste una, di cui posto l’immagine, conservata alla Raccolta Civica Bertarelli di Milano; non ho mai trovato altre copie o aggiornamenti di questa mappa, né in biblioteche (non mi stupisce) né in vendita. Dal punto di vista grafico, la mappa milanese non sembra figlia di alcuno studio specifico, in parole povere non è esteticamente rilevante. Ci vorranno gli anni ’70 per avere delle mappe graficamente studiate e diffuse in quantità agli utenti, anche di queste vorrei inserire l’immagine, ma essendo grandi come quelle attuali il processo richiede più tempo. Comunque a Milano l’intero capitolo non è stato mai oggetto di uno studio pari a quello di Londra, Parigi, Madrid o New York, anche le ultime versione schematiche non sembrano rispondere a logiche precise né tanto meno standardizzate, chiave portante delle mappe che hanno ottenuto il maggior successo.

Milano: mappa affissa in stazione, prima versione del 1965.

Milano: prima versione nota di mappa distribuita al pubblico, probabilmente risalente al 1965 E’ ignota la diffusione. (Civica raccolta stampe Bertarelli)

Per quanto riguarda il libro, gli autori hanno focalizzato la loro attenzione alle sole mappe. Si parte con un’analisi storica delle due versioni standardizzate precedenti: la Hagstrom Geographic Map e la Salomon Modernist Diagram , la prima disegnata da Andrew G. Hagstrom creata nel 1942 e la seconda disegnata da George Salomon nel 1956, che rappresenta il primo abbozzo della riforma grafica della subway. Successivamente viene ampiamente trattata la genesi della mappa di Vignelli inserendola nel più ampio, ma generico, contesto dell’arrivo del modernismo europeo in America, soprattutto nella grafica. Interessante quanto scrive lo stesso Vignelli a proposito: “Our basic philosophy was that of providing the highest possible level of design service to the industry on the widest possible base of action. The common design philosophy was basically the one of the Bauhaus and Mies [van der Rohe] in particular. The attitude was for objectivity rather than subjectivity in design. The field of action was universal (Uni-Mark = universal market), with the idea of merging design and marketing needs (not wants!) of the world. […] Minimalism is not a style, it is an attitude, a way of being. It’s a fundamental reaction to noise, visual noise, disorder, vulgarity. Minimalism is the pursuit of the essence of things, not the appearance.” Nello specifico l’autore sottolinea come le peculiarità di questa mappa minimalista consistono nella completa astrazione dalla geografia reale dei luoghi, nella decisione di assegnare ad ogni linea un colore diverso, anziché raggrupparle in base al loro transito in Manhattan, oltre al già sperimentato uso di angoli e spessori prefissati.

Copertina della mappa “Salomon” della metropolitana di New York, 1959 (collezione dell’autore)

Copertina della mappa Vignelli del 1972 (collezione dell’autore)

La mappa Vignelli.

Autografo di Vignelli su una sua mappa. (collezione dell’autore)

Manca un riferimento preciso all’esperienza Milanese sebbene Noorda sia, diversamente, citato più volte. La monografia prende poi in considerazione la definizione dei dettagli della mappa e la loro evoluzione nel tempo; infatti sono proprio i nodi complessi, quelli dove più linee si sovrappongono, che causa i maggiori problemi nella stesura grafica della mappa. Nel volume viene anche descritto il progetto grafico per la metropolitana di Washington, opera dello stesso Vignelli. Infine viene descritta la mappa che dal 1979 sostituì quella di Vignelli, e che tuttora è in uso, con le sue vistose differenze come la forte componente geografica, il raggruppamento cromatico delle linee e l’assenza di qualsiasi elemento geometrico prefissato.

Il volume è senz’altro interessante e ben documentato, ricco di riferimenti e con ampia bibliografia e corredo di immagini a colori e bianco e nero. Pare dovesse far parte di una collana di volumi ognuno dedicato ad una delle mappe disegnate per New York. Certamente rientra in un filone che vuole riscoprire una storia estetica dei trasporti che sembra, finalmente, crescere soprattutto nei paesi anglosassoni, dopo una lunga egemonia dei soli aspetti ingegneristici delle metropolitane; un movimento di opinione utile anche, nel creare consapevolezza nei progetti presenti e futuri, si spera.

Sito casa editrice/Publisher website: http://ritpress.rit.edu/publications/books/vignelli-transit-maps.html

A new book about metro has been recently published; it describes the long history of the New York’s subway graphics: Vignelli Transit Maps, by Peter B. Lloyd with Mark Ovenden, published by Rit Cary Graphic Arts Press. This new volume deals exclusively with the so-called Vignelli map, the diagram of the subway lines drawn in 1970 by the famous Milanese graphic designer Massimo Vignelli. This map is a must-have in the field. This is not the only famous map, the London one designed in the ’30s by Beck is certainly better known, even to the general public, but the map of Vignelli is the most wanted by collectors. Its preciousness is due to the low uptake and duration of its distribution, parallel to its great aesthetic value that transformed in a very interesting for every design collector. This cause the continuous growth of its economic value (strictly for original pieces), that touches the quotes that only the oldest maps can reach.

The Vignelli’s map is the culmination of the aesthetic revolution that involved New York’s subway since 1966. This revolution was developed by Vignelli and its company Unimark, and Bob Noorda after the success of the project of Milan first metro line. This event is perfectly described in another book, published last year: Helvetica and the New York City Subway System by Paul Shaw.

The author has focused his attention only to the maps. He made an historical analysis of the two standardized previous version of the map: the Hagstrom and Salomon Modernist Diagram; the first one designed by Andrew G. Hagstrom created in 1942, and the second one designed by George Salomon in 1956, which represents the first part of the reform of the subway graphics. The genesis of the Vignelli map is described in the main section of the book, first writing about the arrival of European modernism in America, especially in graphics; the same Vignelli describes this event with these words: Our basic philosophy of providing Was that the highest possible level of service to the design industry on the widest possible basis of action. The common design philosophy was basically the one of the Bauhaus and Mies [van der Rohe] in particular. The attitude was for objectivity rather than subjectivity in design. The field of action was universal (Uni-Mark = universal market), with the idea of merging design and marketing needs (not wants!) Of the world. [...] Minimalism is not a style, it is an attitude, a way of being. It’s a fundamental reaction to noise, visual noise, disorder, vulgarity. Minimalism is the pursuit of the essence of things, not the appearance. “Minimalism consists in: complete abstraction from the correct geography of the city, the decision to assign a different color to each line, rather than group them according to their transit in Manhattan, and the use of 45 and 90 degree grid.

A reference to the experience of Milan metro is totally missed but Noorda is, otherwise, mentioned several times. The monograph considers then the definition of map detail and its evolution between 1972 and 1979. The complex nodes, where more lines overlap, cause the main problems in the graphic layout of the map. The book also describes the graphic design project for the Washington subway system, created by Vignelli himself. Eventually we find the description of the map created in 1979 to replace Vignelli’s map: it is the one still in use today. There are many striking differences between the two maps; the new one has a perfect geographical description of the city, lines colors are grouped and the whole geometrical design is missing. The book is certainly interesting and well documented, full of references and with an extensive bibliography, a huge collection of images both in color and b/w. Originally it should have been part of a series of books, each one dedicated to one of the maps drawn for New York subway. The trend that wants to rediscover the design and architectural history of transport seems, at last, to grow, especially in Anglo-Saxon countries, after a long hegemony of the engineering aspect.

© Minici Giovanni Luca – www.metroricerche.it, si accosente l’uso di questo articolo citandone l’autore.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non opere derivate 2.5 Italia.

Dopo alcuni mesi di attesa sono riuscito ad avere una copia del volume Design in Transit edito dall’Institute of Contemporary Art di Boston nel 1967. Questo volume mi era stato fortemente consigliato perché avrebbe dovuto dimostrare che il primo intervento architettonico e grafico coordinato in un mezzo di trasporto su ferro fu pensato per la metropolitana di Boston. In realtà quello che emerge dalla lettura del testo è che Boston ha avviato il suo progetto solo dopo Milano e l’ha concretizzato nel 1965. Per Boston non si trattava di una nuova metropolitana, ma del riordino della sua piccola ma complessa rete di tram e treni parzialmente sotterranei che furono realizzati a partire dal 1897. Quello che è inequivocabile è che Boston ha preceduto New York in questo monumentale impegno di riordino, così com’è noto che per New York l’esperienza milanese fu fondamentale e implico il diretto coinvolgimento di Bob Noorda e del suo socio Massimo Vignelli.

Certamente, più di mille descrizioni, valgono queste inequivocabili immagini. Se si tratti di coincidenze, di comuni ispirazioni o di procedure ed esiti standardizzati dal comune pensiero grafico dell’epoca, le somiglianze sono evidenti. Sia nella conformazione, coloritura e caratteri delle strisce informative; così come nel dettaglio dello studio sul posizionamento in altezza con le visuali ottiche. Tutto sembra essere generato dalla stessa mente. Nel dettaglio il testo ci dice che:

“Late in 1964, the Directors of the Massachusetts Bay Transportation Authority then by General James McCormack, Board Chairman, began to modernize the system. […] Acting on a suggestion offered by 1963 Civic Design Committee of Boston Society of Architects, Thomas J. McLernon, then General Manager of the MBTA, and Roberto A. Keith, his Special Assistant, began a preliminary study of the possibilities of a major station improvement program.”


Quindi l’amministrazione dell’allora MBTA iniziò solo nel 1964 ad avviare un programma di rinnovamento, sulla spinta di alcune proposte nate nel 1963 da proposte di architetti. Albini fu nominato architetto per la Linea 1 nel 1961, dopo il cambio di giunta del 1960, subentrando ad Arrigo Arrighetti.

“The architecture and design firm hired in January, 1965, to implement this program was Cambridge Seven Associates, Inc., of Cambridge, Massachusetts. Conceiving the problem to be one of urban design, the architects suggested that city’s transit system forms its structure. Two aims were basic in their planning: to make this structure quickly comprehensible to the passenger; and to provide him with means for orientation within this structure.”

Dunque il contratto per il progetto di riqualificazione e modernizzazione vide la luce solo nel 1965, con progettisti lo studio Cambridge Seven Associates, oggi ancora operativo. (http://www.c7a.com/work/mbta-modernization).

Non resta che un confronto diretto tra i due progetti; ogni considerazione riguardo al rapporto tra quello americano e quello italiano non sono per ora noti, ma sicuramente sondabile.

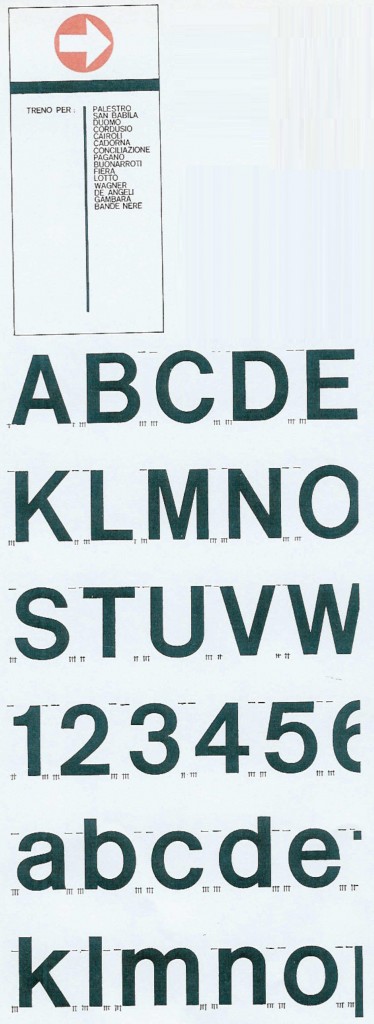

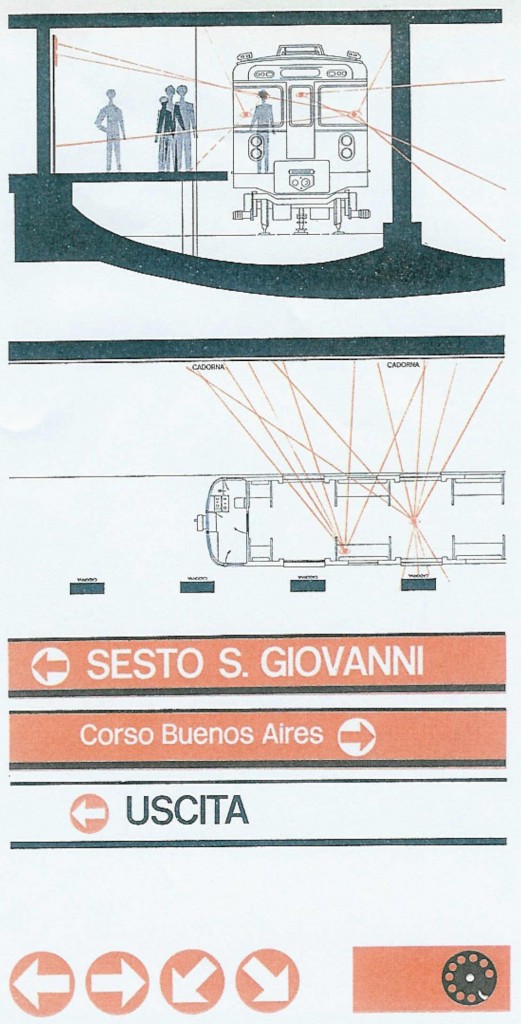

Progetto grafico per Milano:

Progetto grafico per Boston:

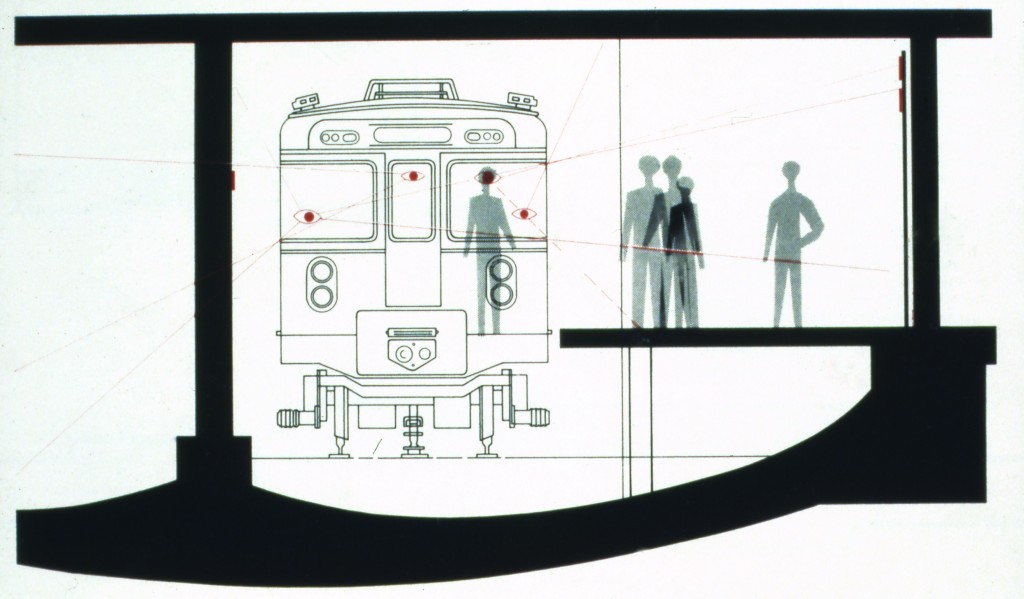

Confronto tra l’analisi dei coni ottici per Boston e Milano.
