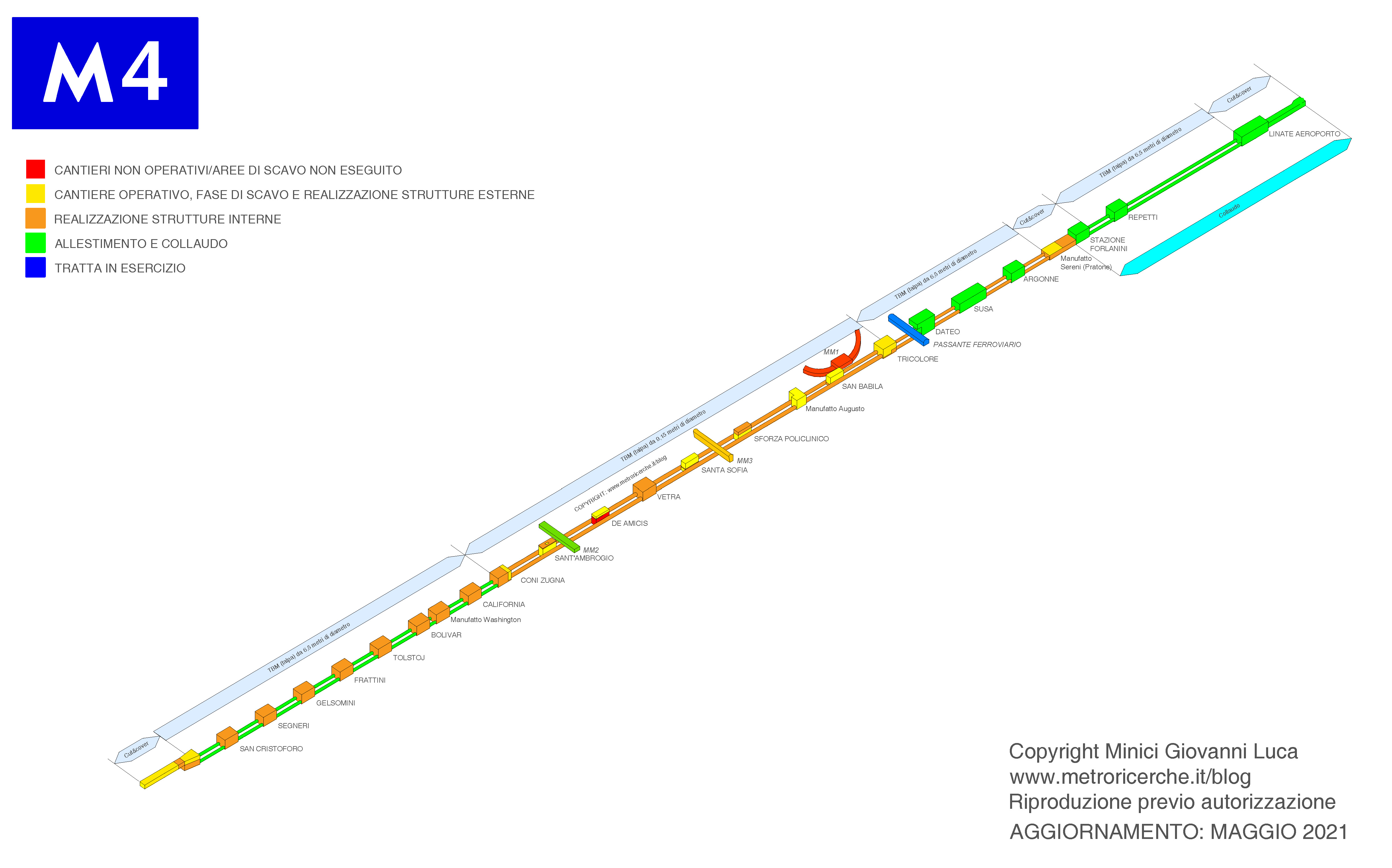

Stato dei cantieri relativo alle sole stazioni:

SAN CRISTOFORO Dal 15 marzo 2016 IN CORSO: realizzazione strutture e uscite

SEGNERI Dal 17 marzo 2015 IN CORSO: realizzazione uscite

GELSOMINI Dall’11 giugno 2015 IN CORSO: realizzazione uscite

FRATTINI Dal 26 febbraio 2015 IN CORSO: realizzazione uscite e allestimento

TOLSTOJ Da maggi0 2015 IN CORSO: realizzazione strutture

BOLIVAR (ex WASHINGTON-BOLIVAR) Da 31 agosto 2015 IN CORSO: realizzazione strutture

CALIFORNIA (ex FOPPA) Dal 2 settembre 2015 IN CORSO: realizzazione uscite

CONI ZUGNA (ex SOLARI) Dal 27 agosto 2015 IN CORSO: realizzazione strutture

SANT’AMBROGIO Dal 22 febbraio 2016 IN CORSO: realizzazione strutture

DE AMICIS Dal 22 febbraio 2016 IN CORSO: scavo e realizzazione strutture

VETRA Dal 22 febbraio 2016: IN CORSO: realizzazione strutture

SANTA SOFIA Dal 19 febbraio 2016 IN CORSO: realizzazione strutture

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 IN CORSO: scavo realizzazione strutture

SAN BABILA Dal 18 dicembre 2015 IN CORSO: realizzazione strutture

TRICOLORE Dal 5 agosto 2015 IN CORSO: realizzazione strutture

DATEO Dal 23 gennaio 2015 IN CORSO: allestimento

SUSA Dal 05 febbraio 2015 IN CORSO: allestimento

ARGONNE Dal 02 febbario 2015 IN CORSO: allestimento

STAZIONE FORLANINI (ex FORLANINI FS) Dal? IN CORSO: allestimento

REPETTI (ex FORLANINI QUARTIERE) Dal? IN CORSO: allestimento

LINATE AEROPORTO Dal 28 maggio 2012 IN CORSO: allestimento

FASI REALIZZATIVE:

1)rimozione arredi e alberi

2)spostamento sottoservizi e formazione cantiere definitivo

3)realizzazione pareti perimetrali e consolidamento fondo

4)scavo e posa tiranti

5)realizzazione strutture

6)realizzazione uscite

7) installazione impianti e binari

8)sistemazione superficiali e allestimento stazioni

AGGIORNAMENTO DATE DI APERTURA/CRONOPROGRAMMA

SAN CRISTOFORO Dal 15 marzo 2016 al 31 luglio 2023

SEGNERI Dal 17 marzo 2015 al 31 luglio 2023

GELSOMINI Dall’11 giugno 2015 al 31 luglio 2023

FRATTINI Dal 26 febbraio 2015 al 31 luglio 2023

TOLSTOJ Da maggi0 2015 al 31 luglio 2023

BOLIVAR (ex WASHINGTON-BOLIVAR) Da 31 agosto 2015 al 31 luglio 2023

CALIFORNIA (ex FOPPA) Dal 2 settembre 2015 al 31 luglio 2023

CONI ZUGNA (ex SOLARI) Dal 27 agosto 2015 al 31 luglio 2023

SANT’AMBROGIO Dal 22 febbraio 2016 al 31 luglio 2023

DE AMICIS Dal 22 febbraio 2016 al 31 luglio 2023

VETRA Dal 22 febbraio 2016 al 31 luglio 2023

SANTA SOFIA Dal 19 febbraio 2016 al 31 luglio 2023

SFORZA-POLICLINICO Dal 01 marzo 2016, riaperto il 06 marzo 2017 al 31 luglio 2023

SAN BABILA Dal 18 dicembre 2015 a dicembre 2022

TRICOLORE Dal 5 agosto 2015 a dicembre 2022

DATEO Dal 23 gennaio 2015 a giugno 2022

SUSA Dal 05 febbraio 2015 a giugno 2022

ARGONNE Dal 02 febbario 2015 a giugno 2022

STAZIONE FORLANINI (ex FORLANINI FS) Dal? al ?

REPETTI (ex FORLANINI QUARTIERE) Dal? al ?

LINATE AEROPORTO Dal 28 maggio 2012 al ?

*a causa della pandemia e del crollo dei flussi di traffico aereo l’apertura potrebbe essere ritardata anche se la tratta sarà stata collaudata positivamente. Il progetto originale prevedeva l’apertura dell’intera linea per il 30 aprile 2022.

TRATTA EST

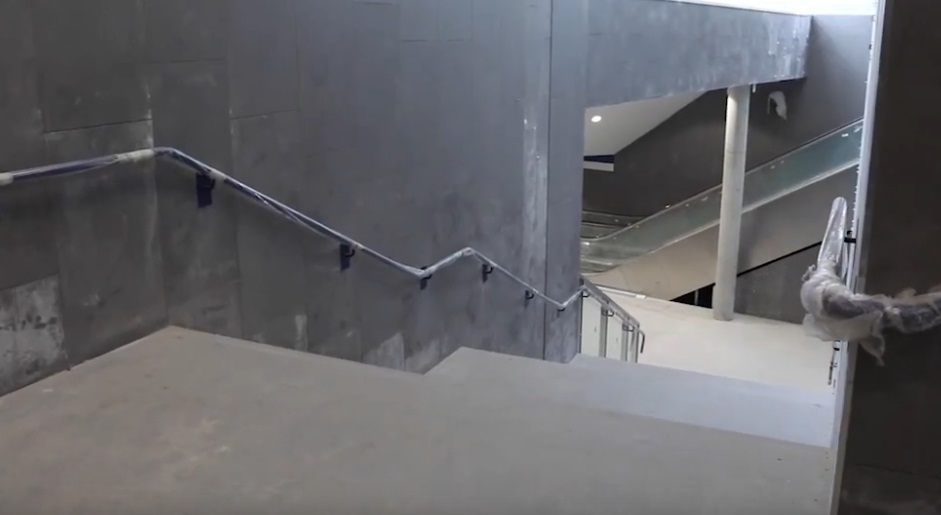

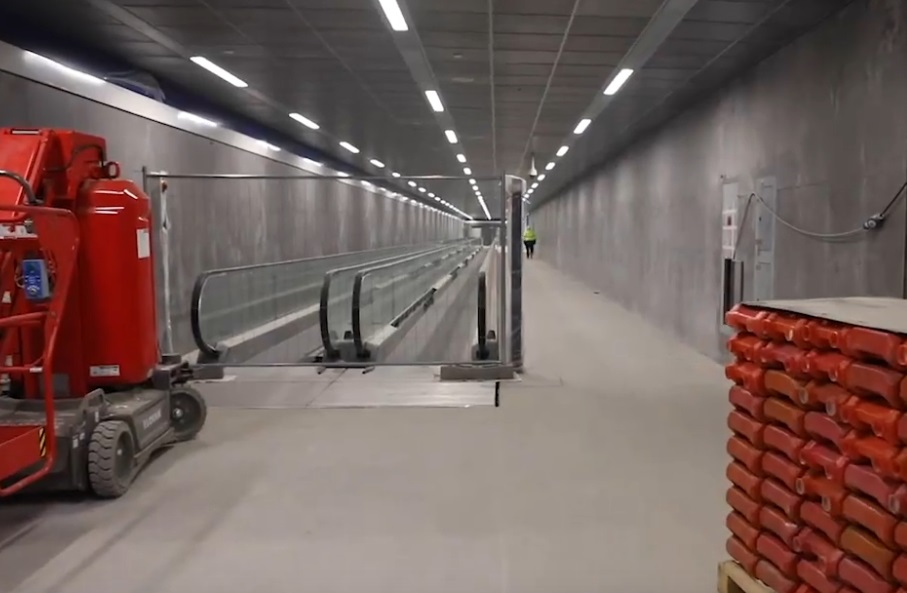

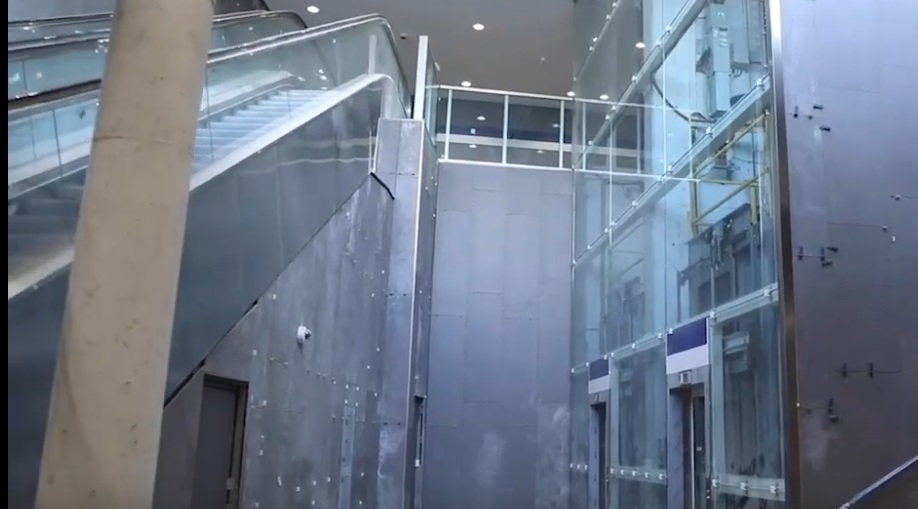

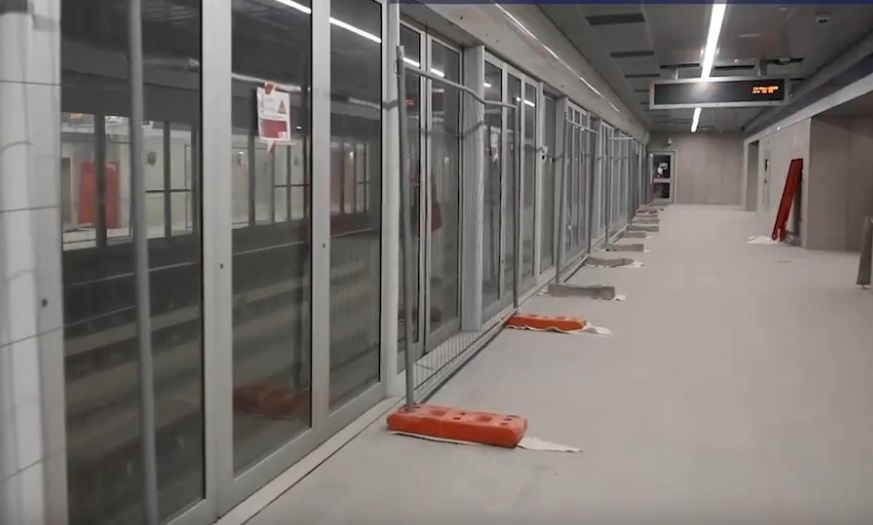

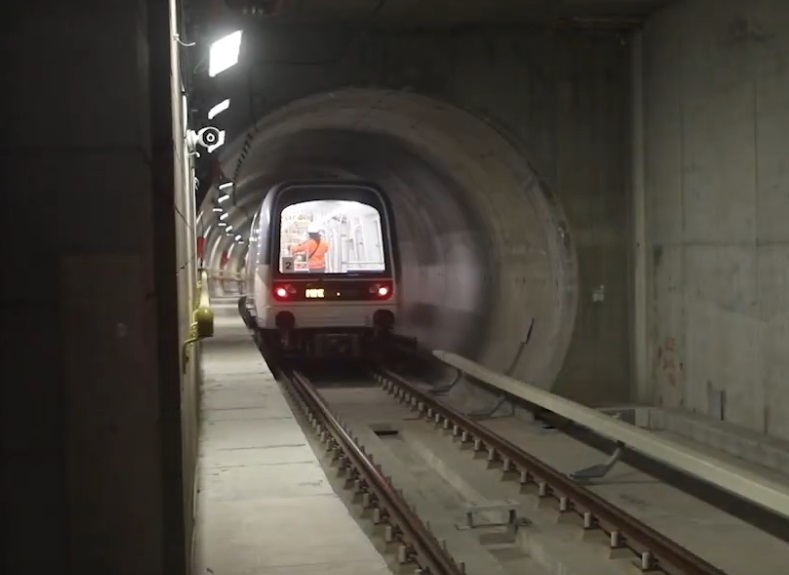

LINATE: Tutto è pronto per l’inaugurazione.

FORLANINI QUARTIERE: Tutto è pronto per l’inaugurazione.

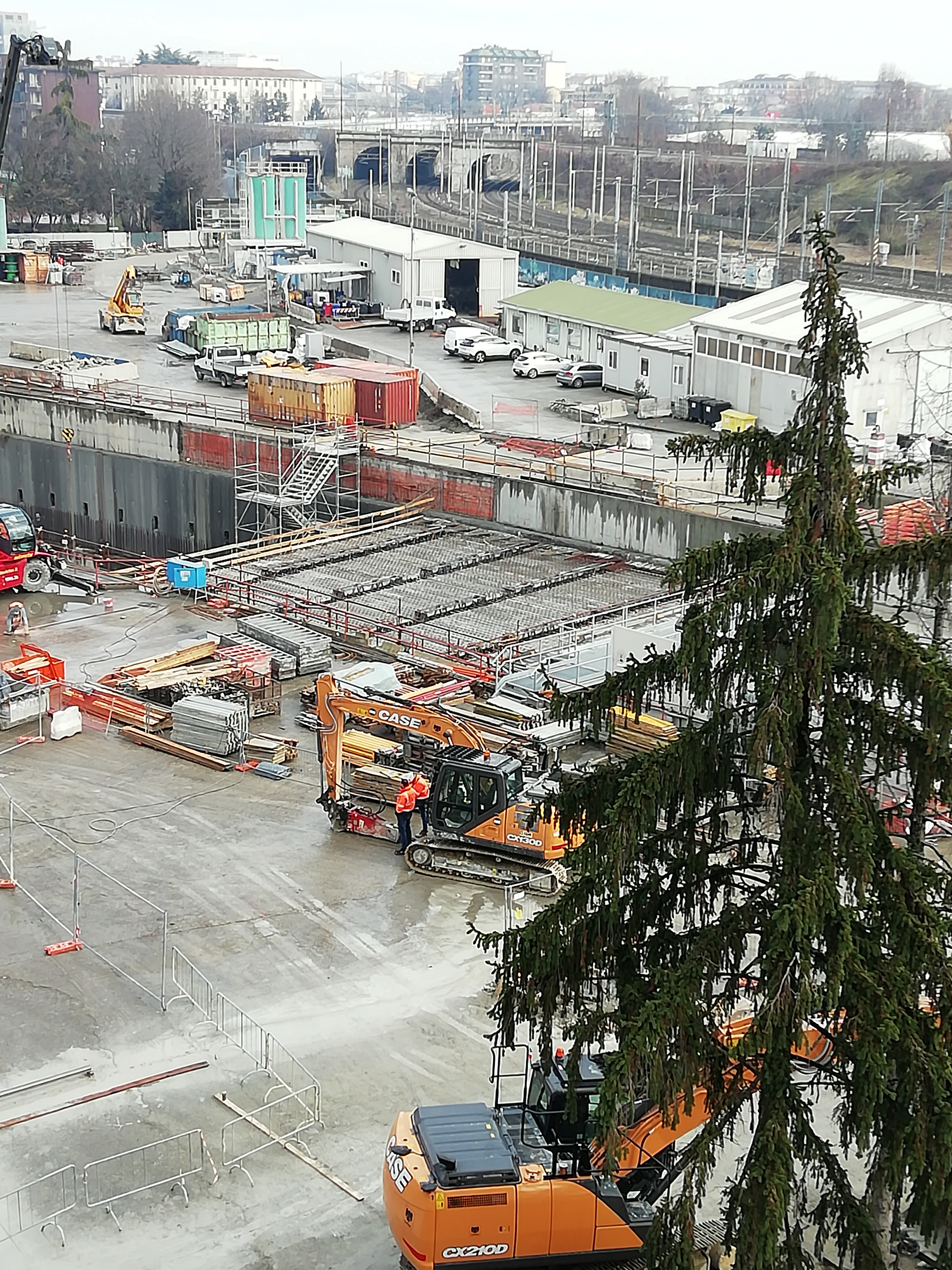

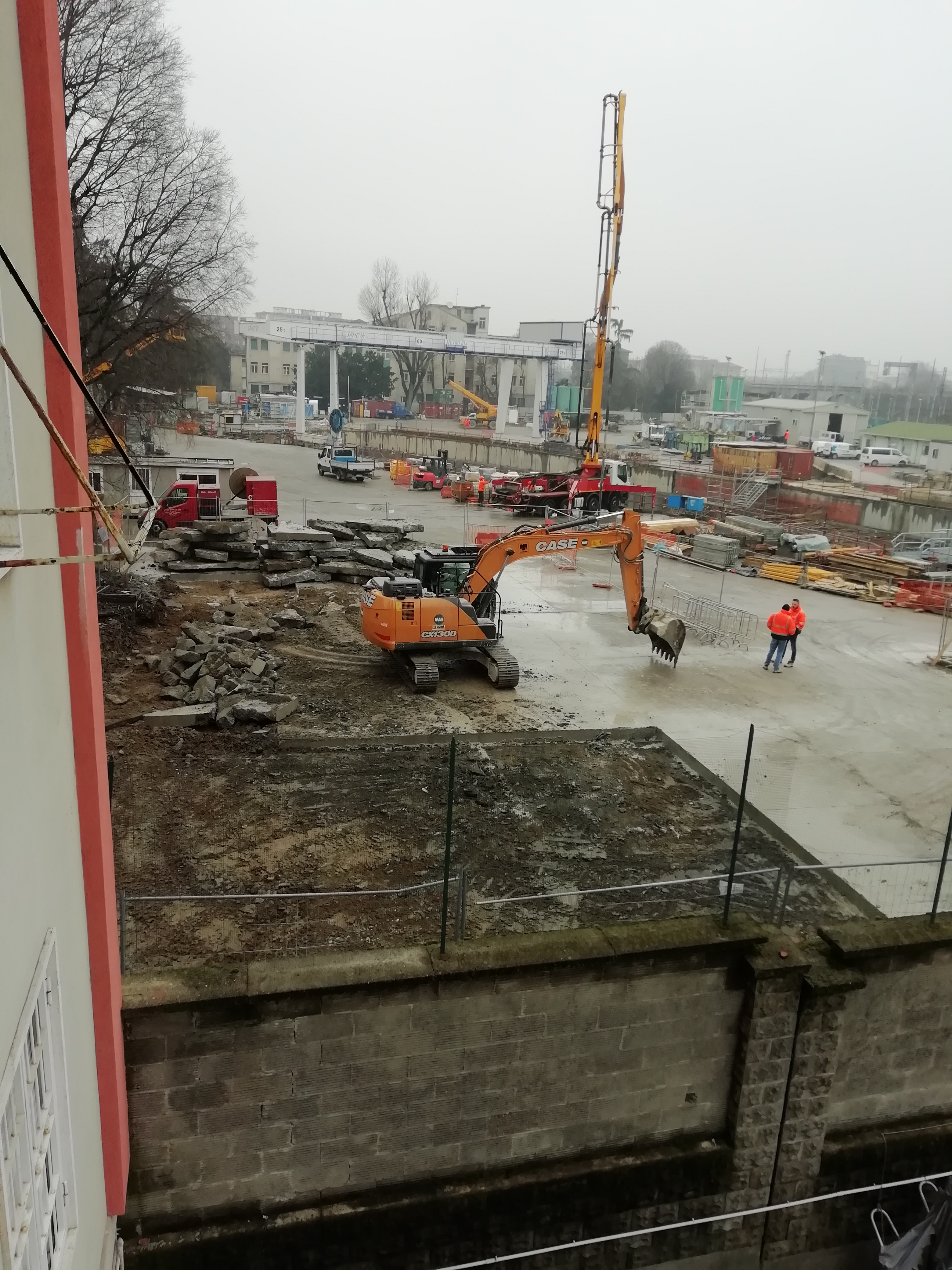

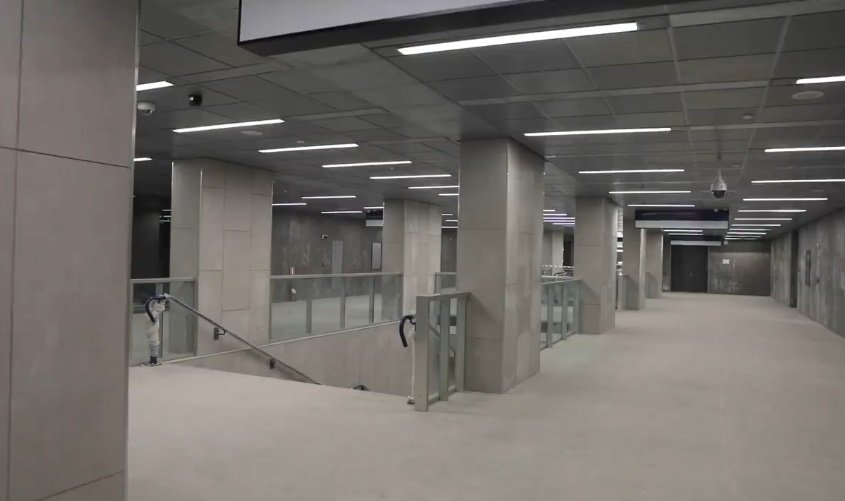

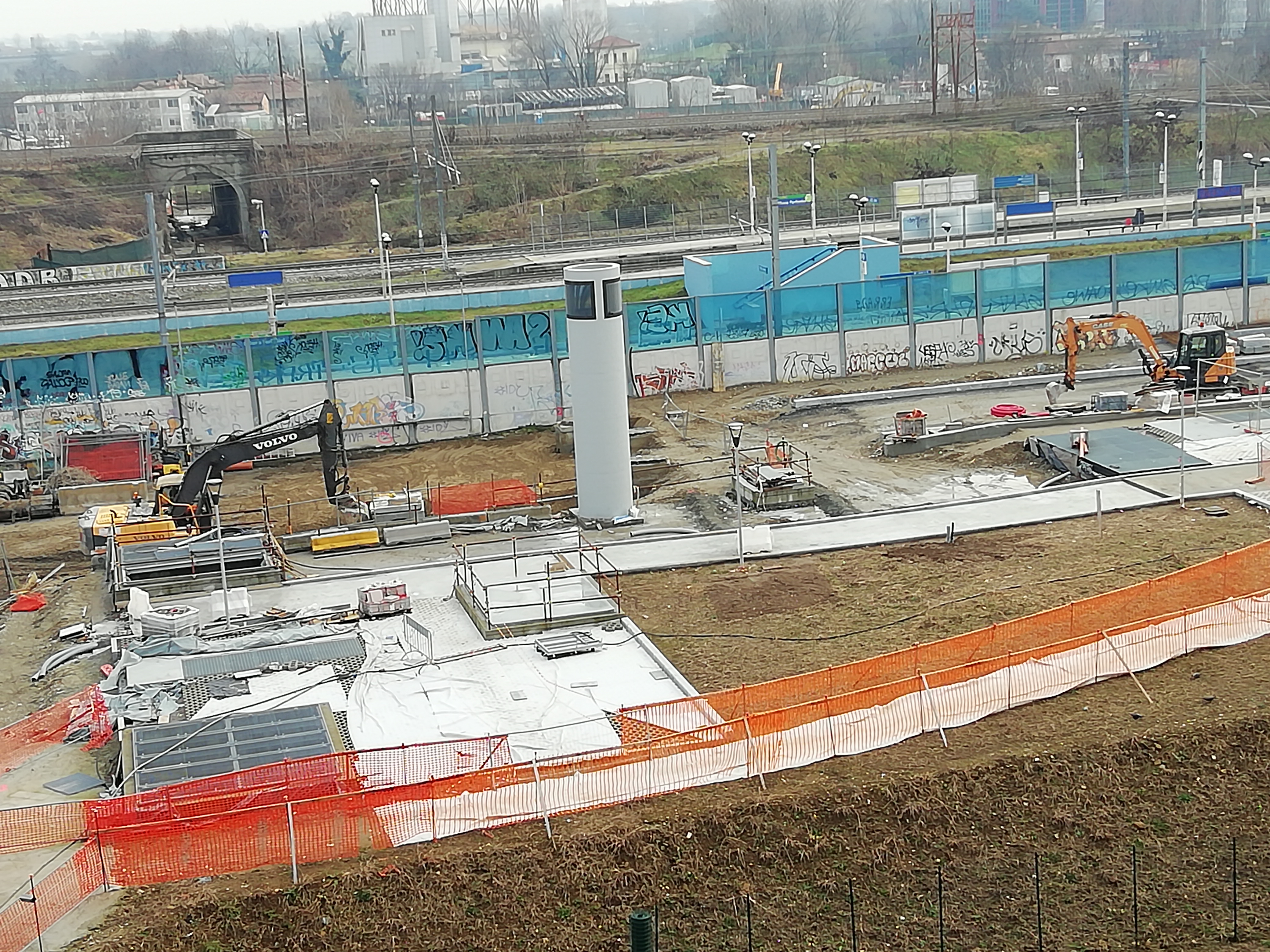

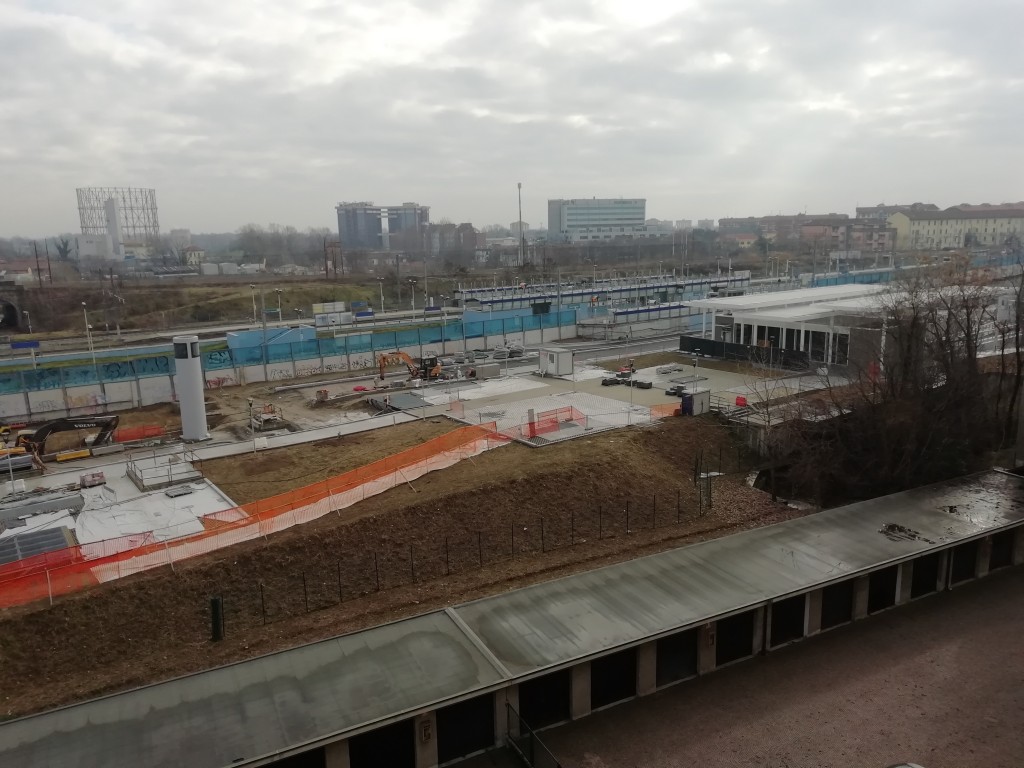

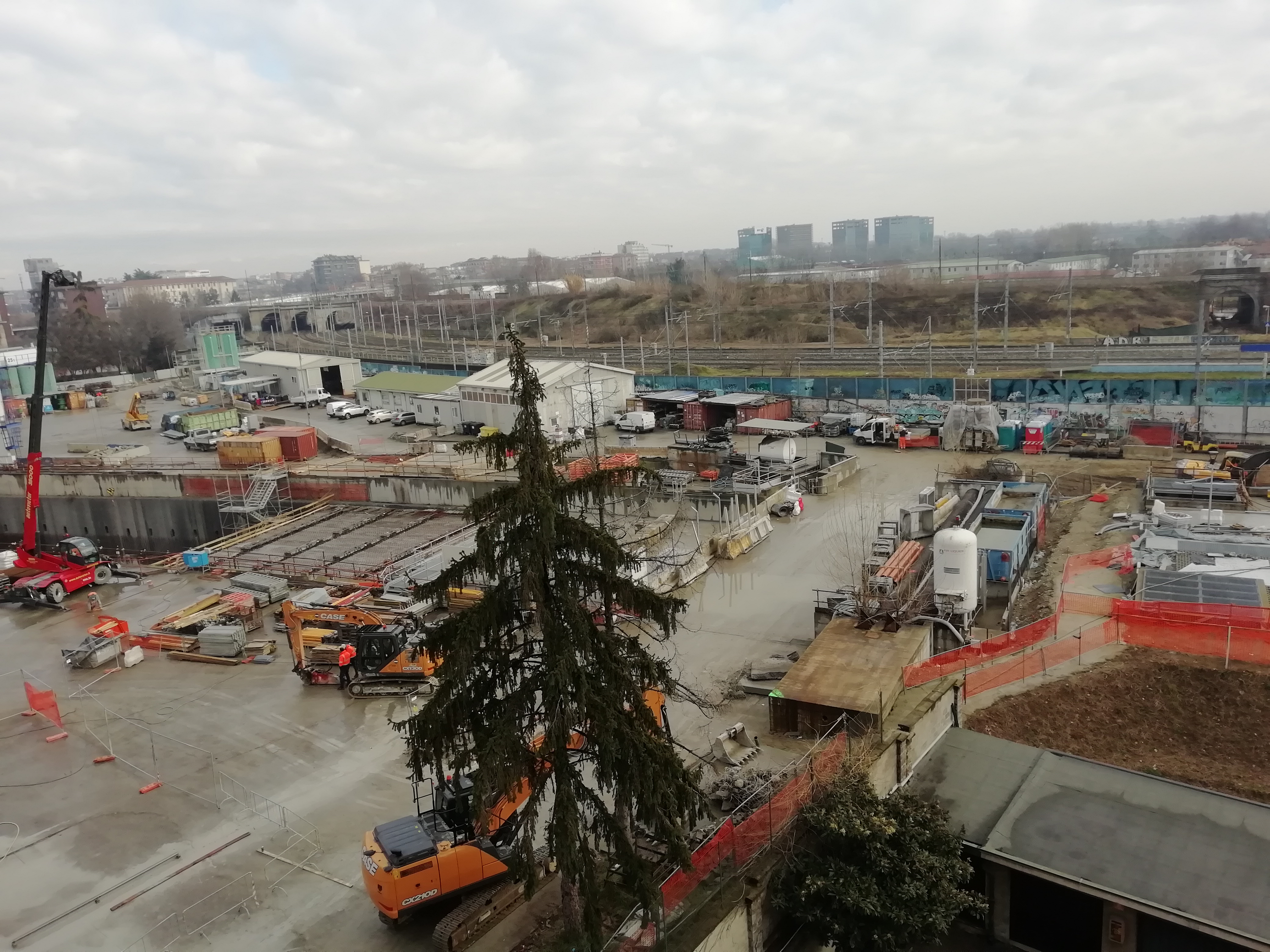

FORLANINI FS: Tutto è pronto per l’inaugurazione. Nell’area Pratone proseguono le attività di inserimento dei materiali nei tunnel e parte dello scavo è stato coperto con una soletta.

TRATTA EST

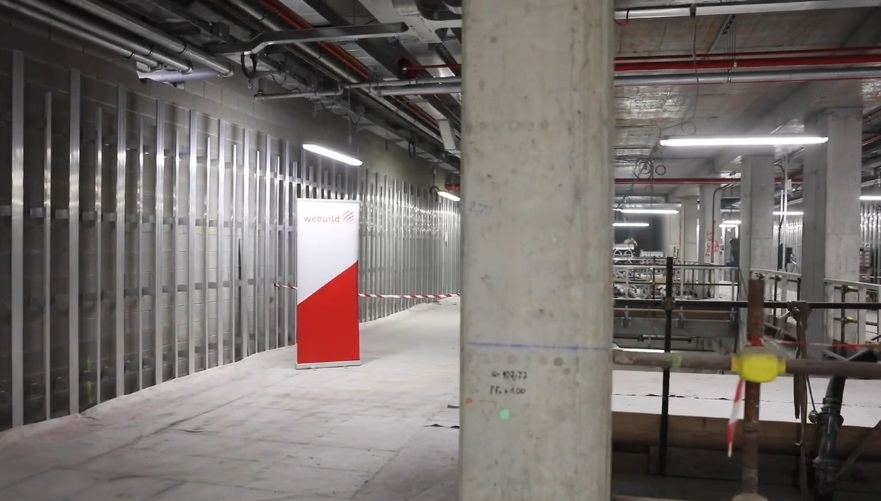

ARGONNE: è in corso la fase di allestimento interno e finitura delle uscite.

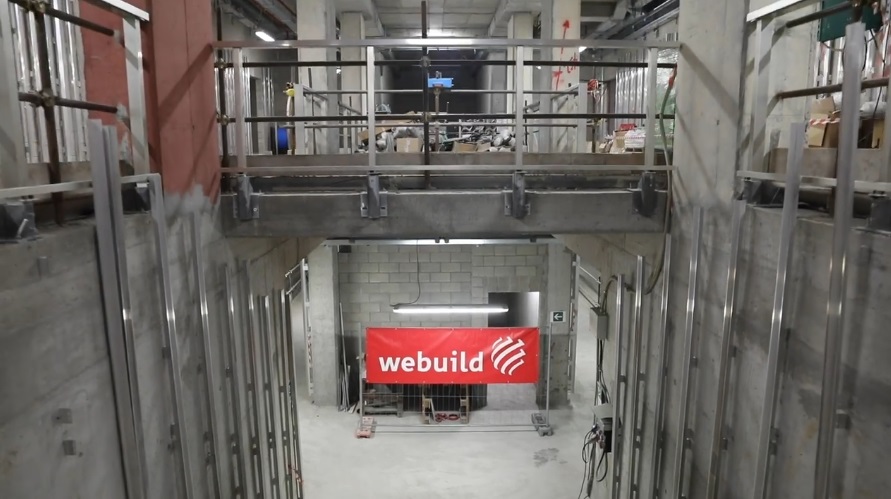

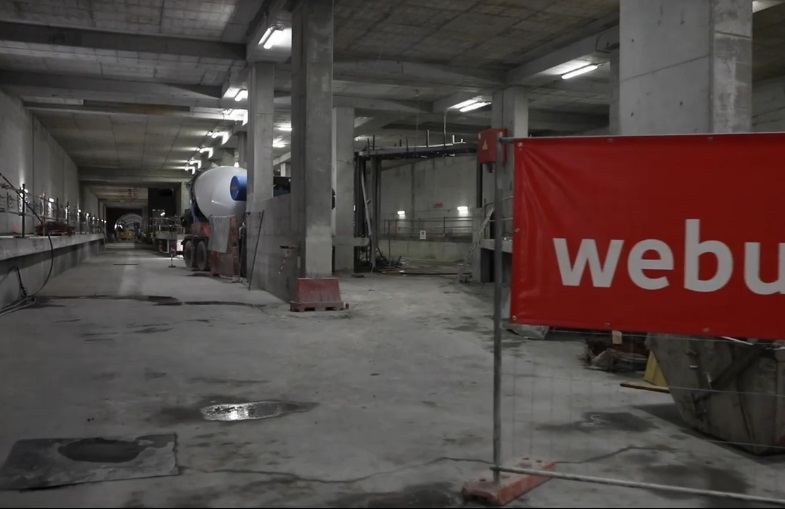

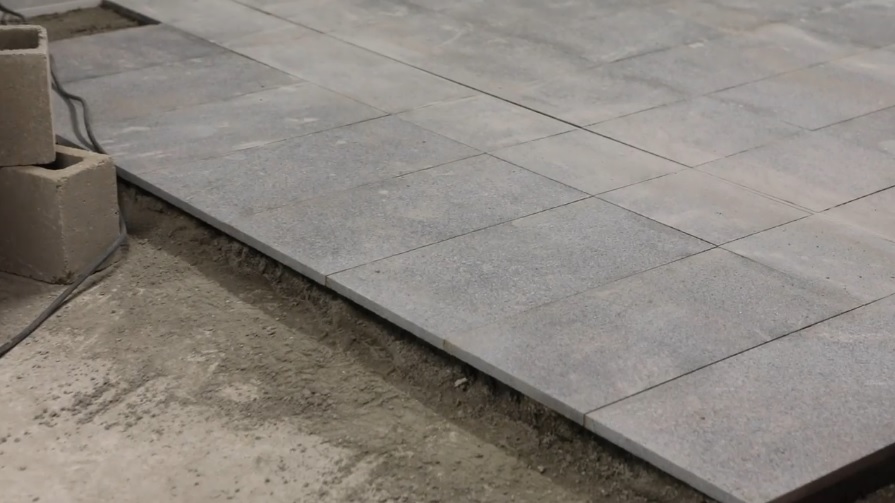

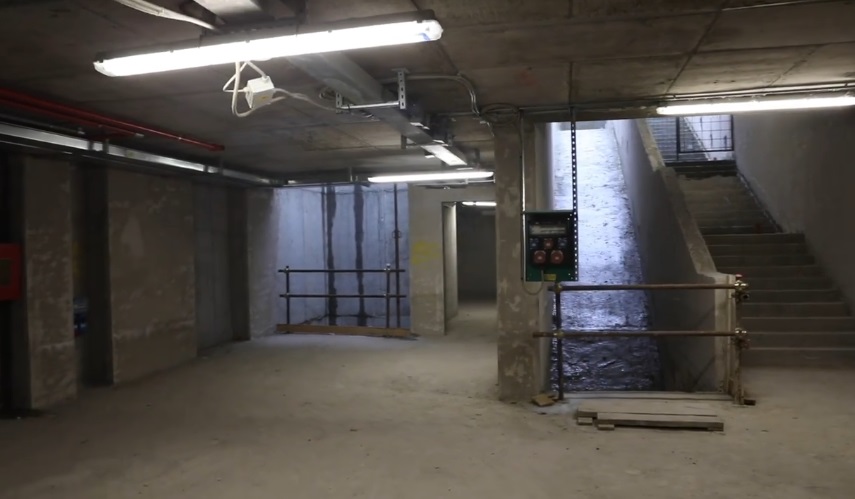

SUSA: è in corso la fase di allestimento interno e finitura delle uscite.

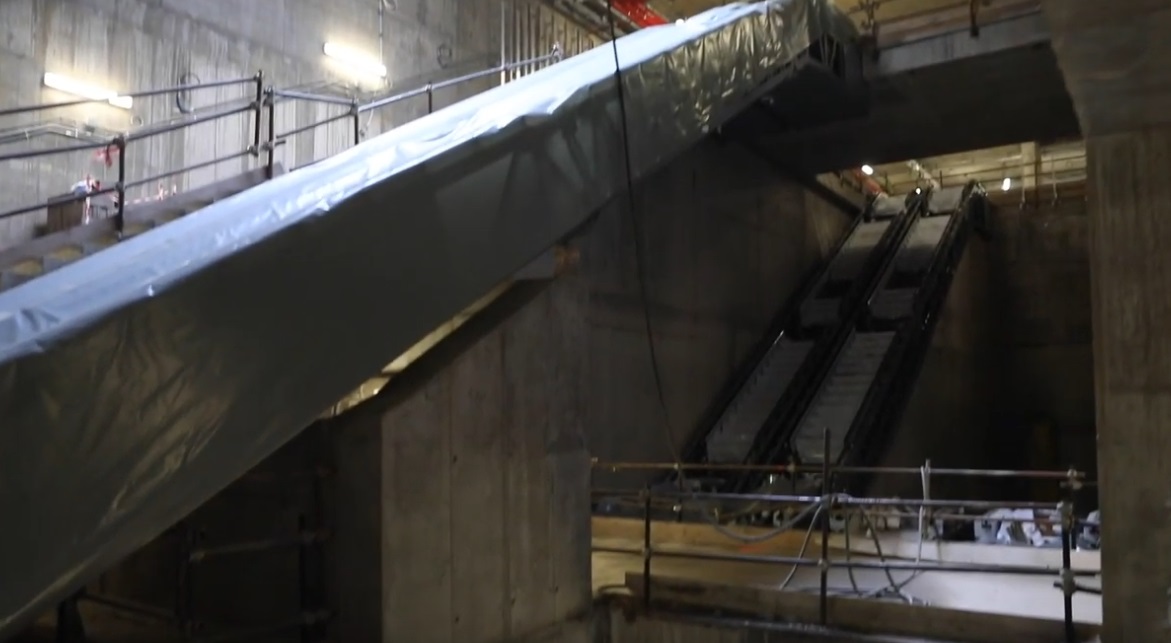

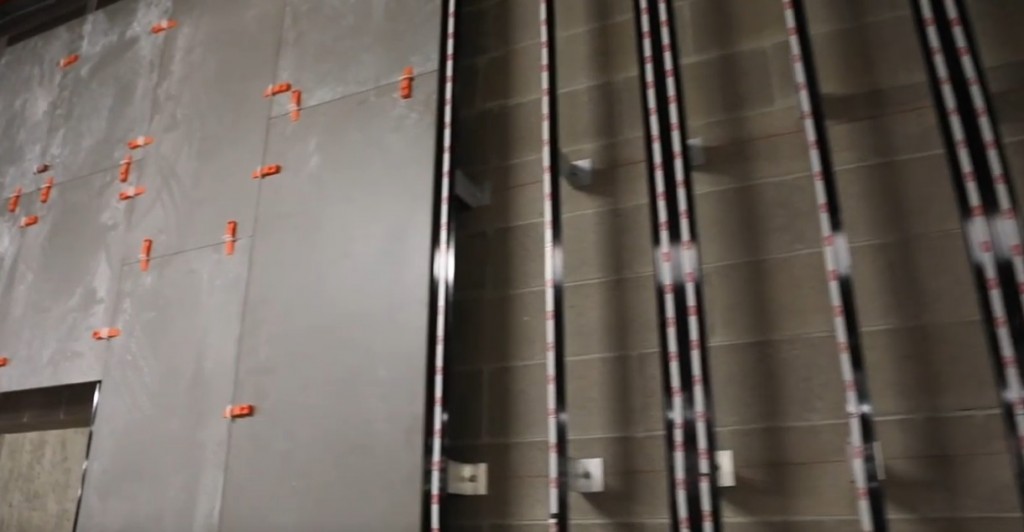

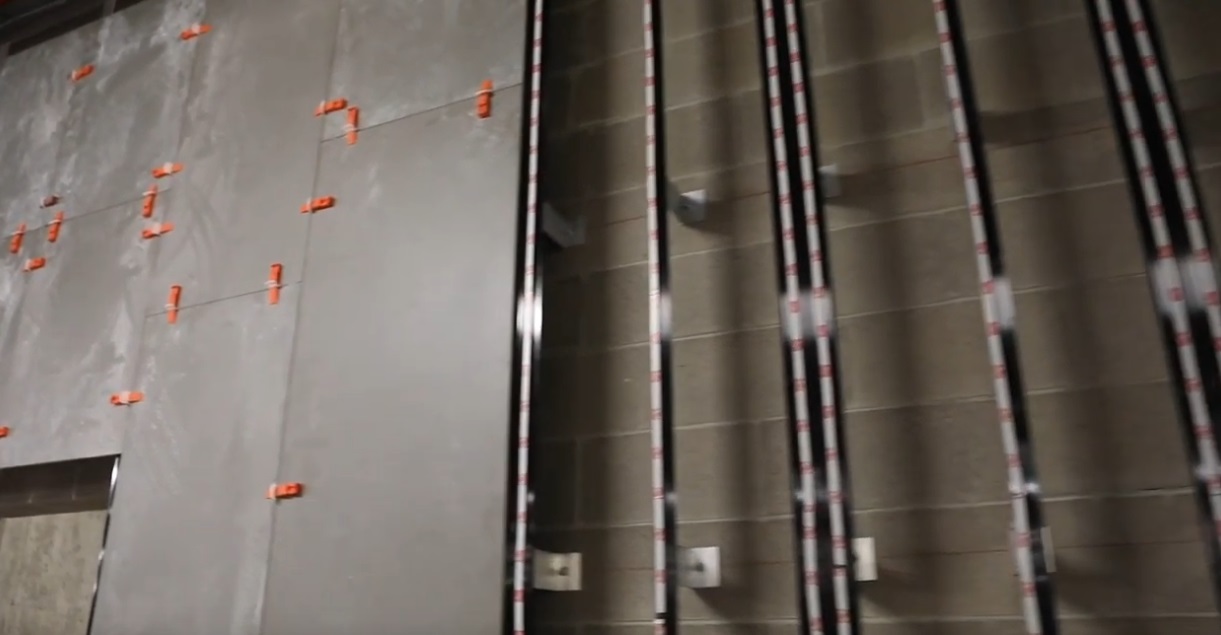

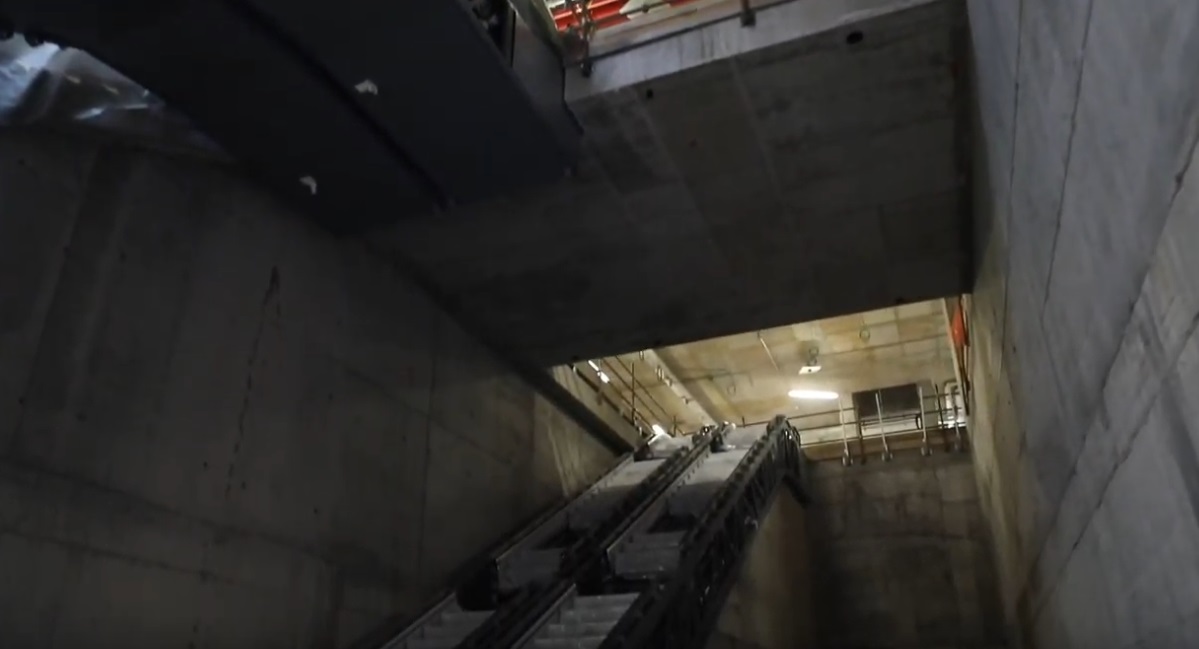

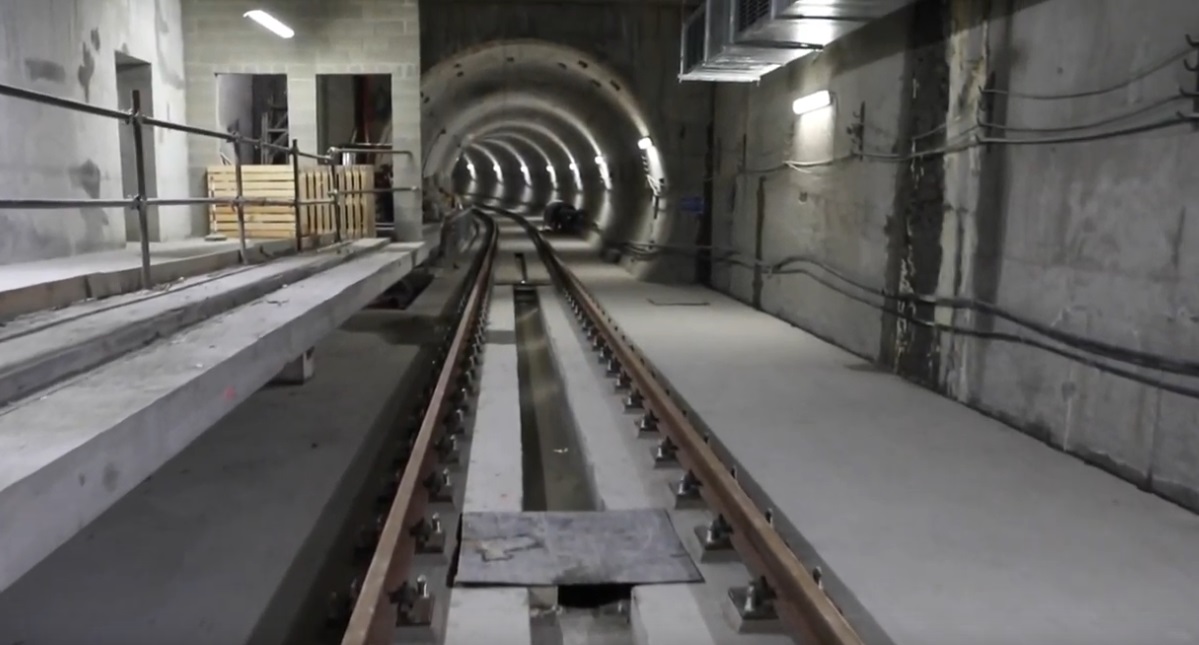

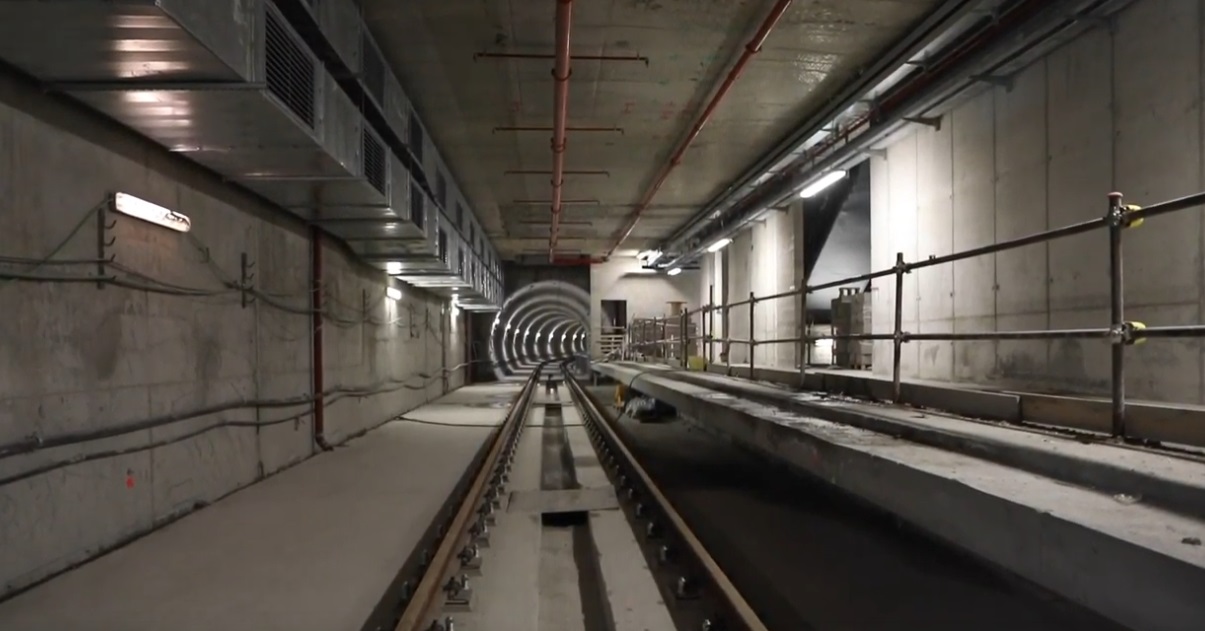

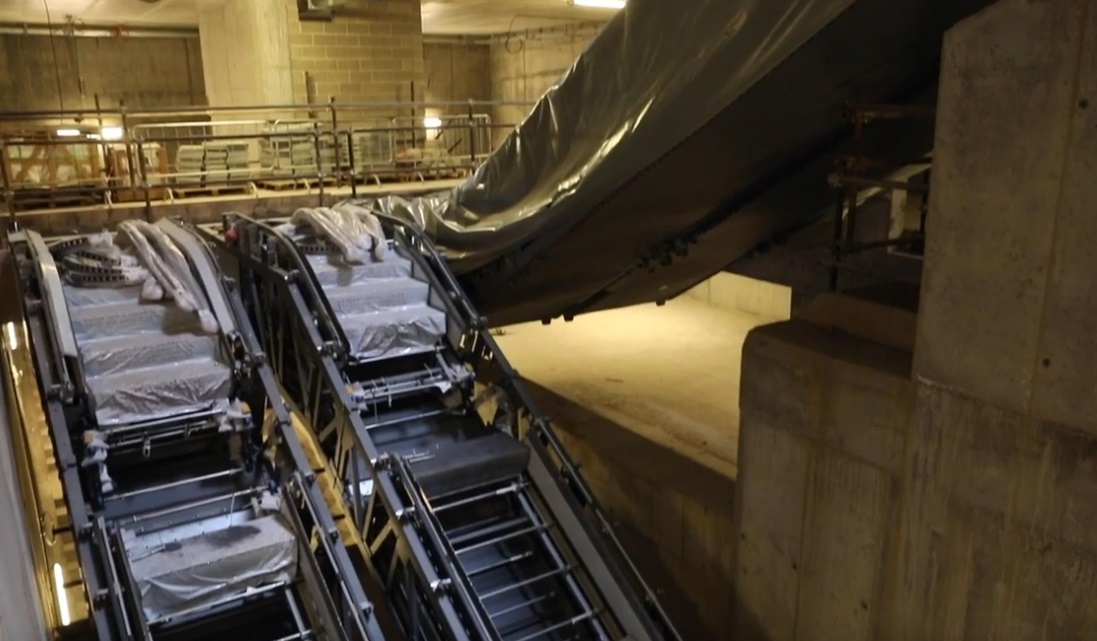

DATEO: è in corso la fase di allestimento interno e finitura delle uscite.

TRICOLORE: sono iniziati i lavori di realizzazione delle strutture interne.

TRATTA CENTRALE

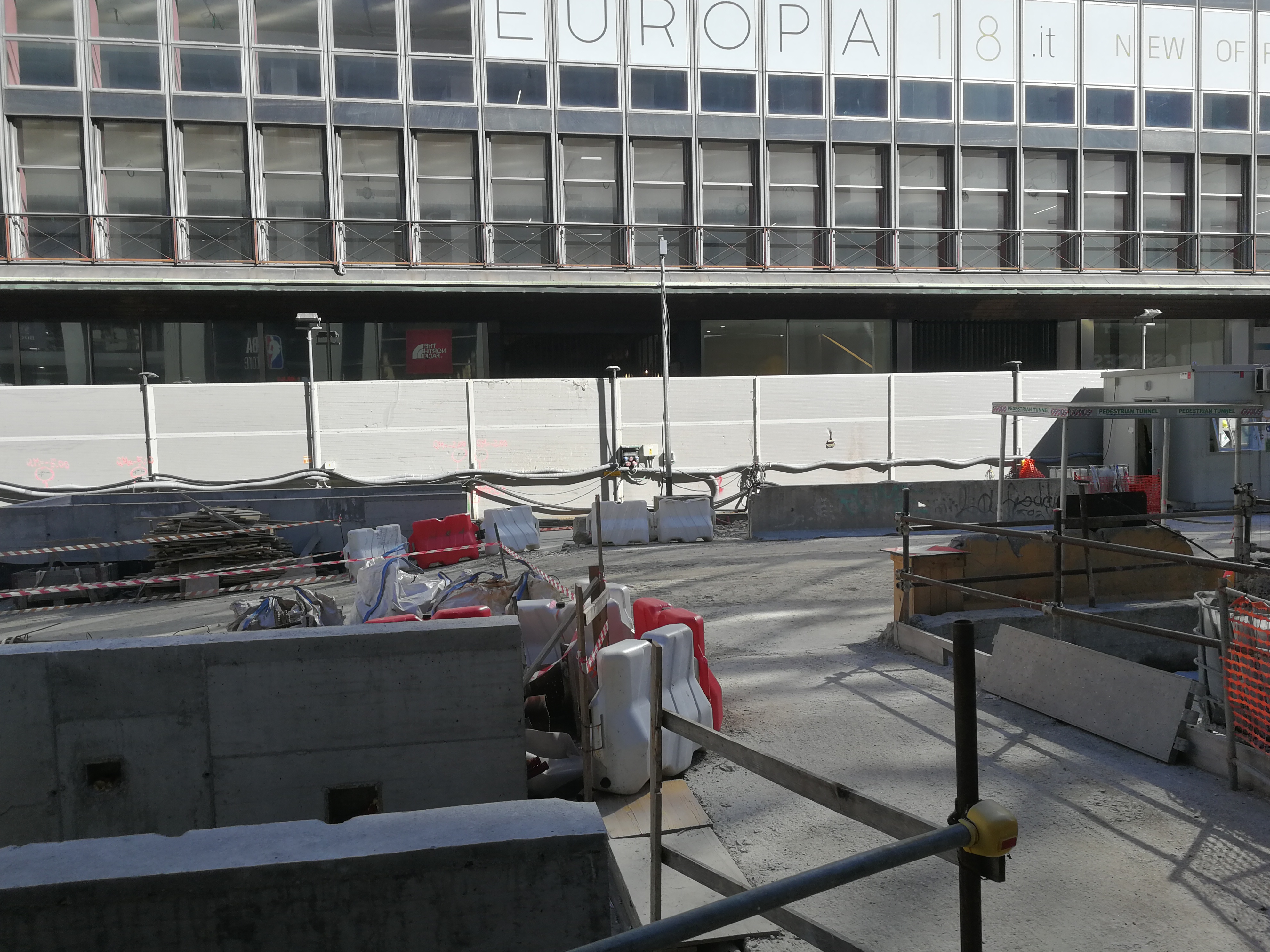

SAN BABILA: sono in realizzazione i sei cunicoli (tre per direzione) che collegheranno il vano scale centrale con i tunnel contenenti le banchine (già realizzati con le talpe). E’ stata completata la costruzione della grande scala di uscita verso corso Europa.

SFORZA POLICLINICO: completato lo scavo, si sta procedendo a consolidare il terreno per realizzare i sei cunicoli (tre per direzione) che collegheranno il vano scale centrale con i tunnel contenenti le banchine (già realizzati con le talpe).

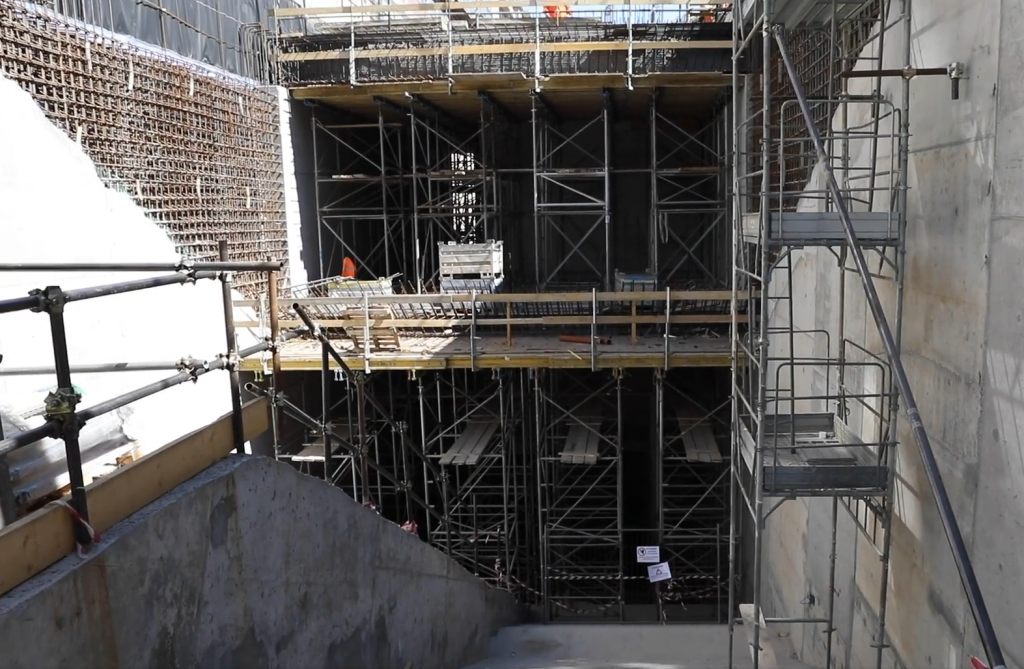

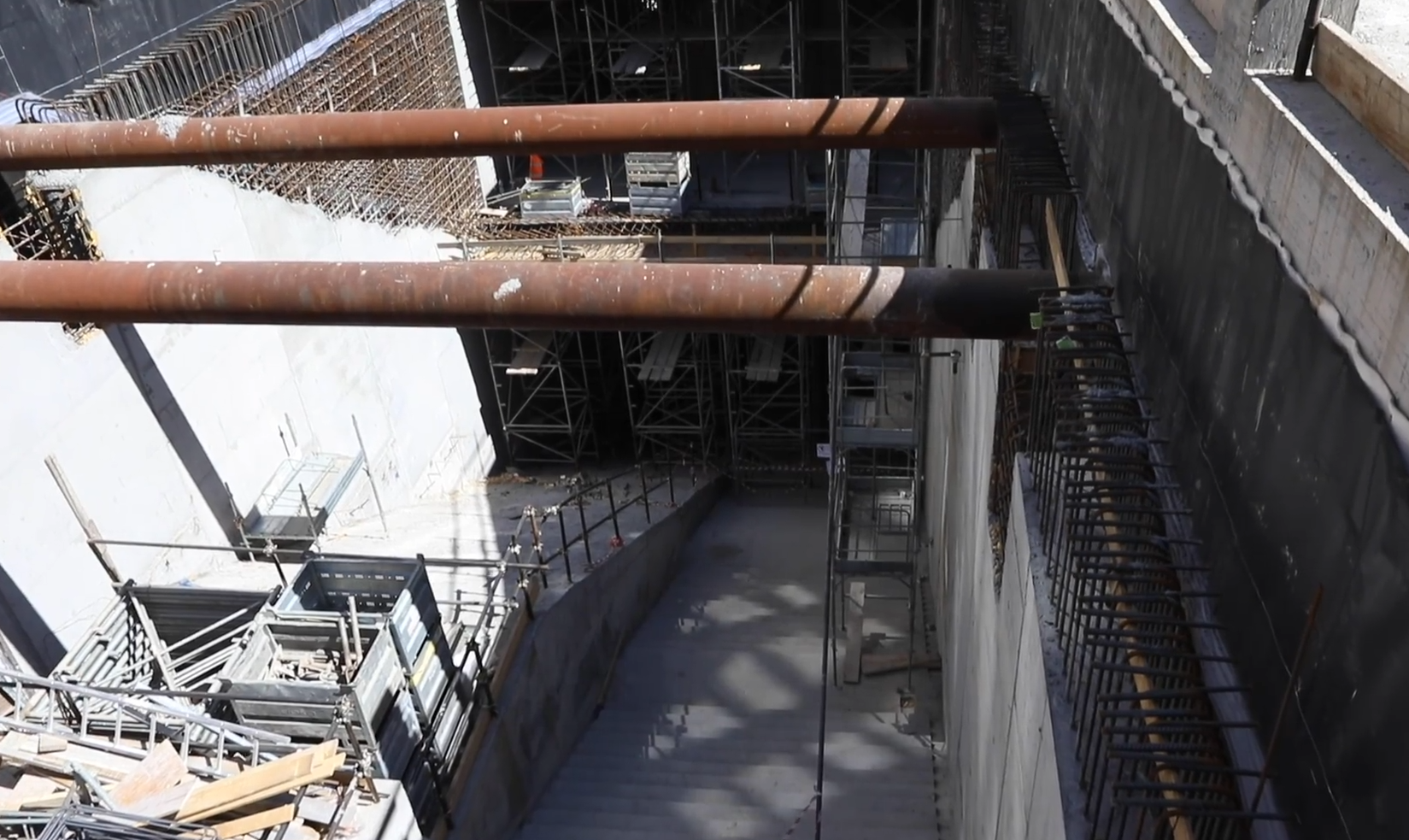

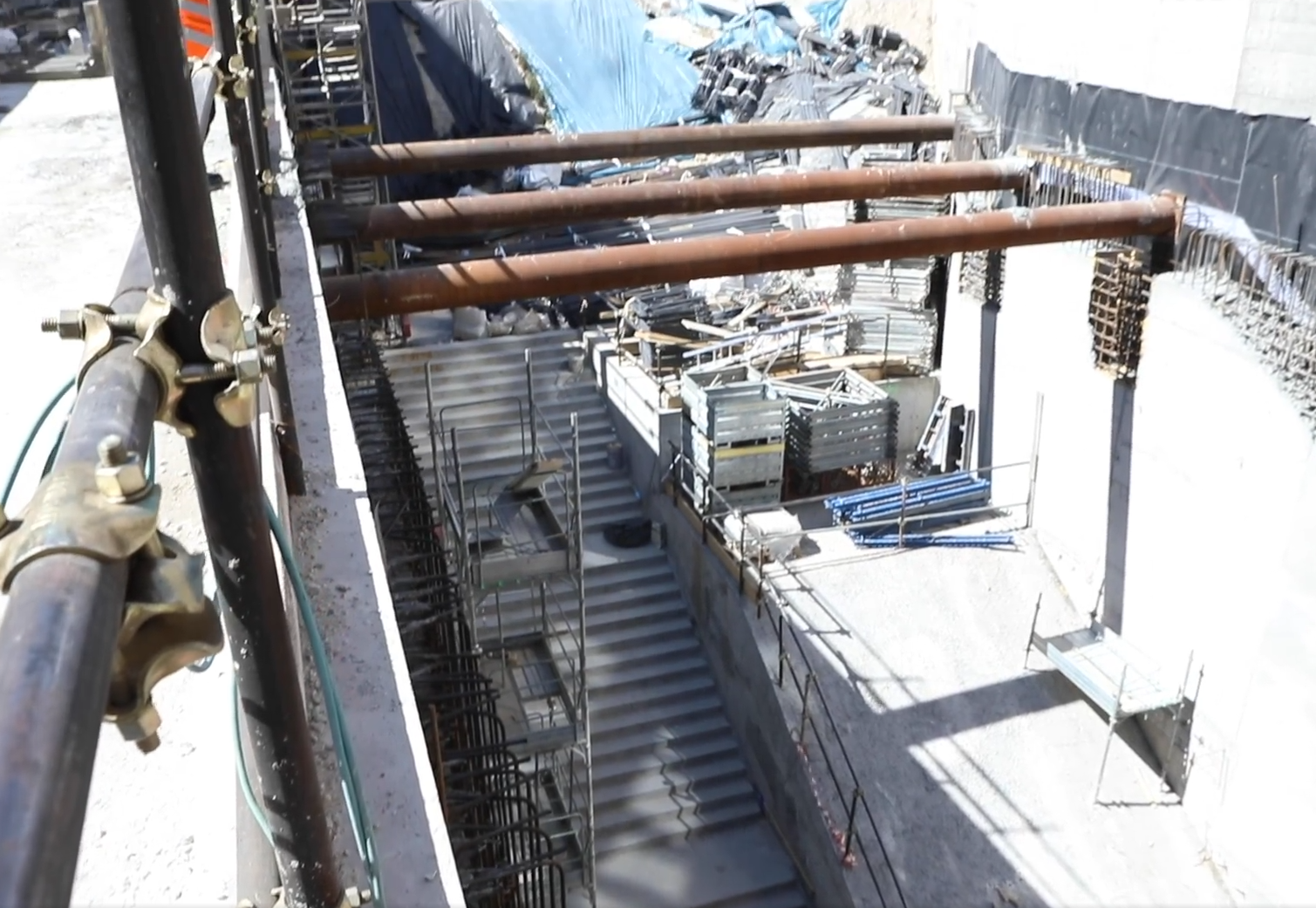

SANTA SOFIA: realizzata la soletta intermedia, è stato rimosso il terreno fino al fondo della stazione dove ora si sta procedendo a consolidare il terreno per realizzare i sei cunicoli (tre per direzione) che collegheranno il vano scale centrale con i tunnel contenenti le banchine. E’ in corso di realizzazione la grande scala di uscita verso Corso Italia.

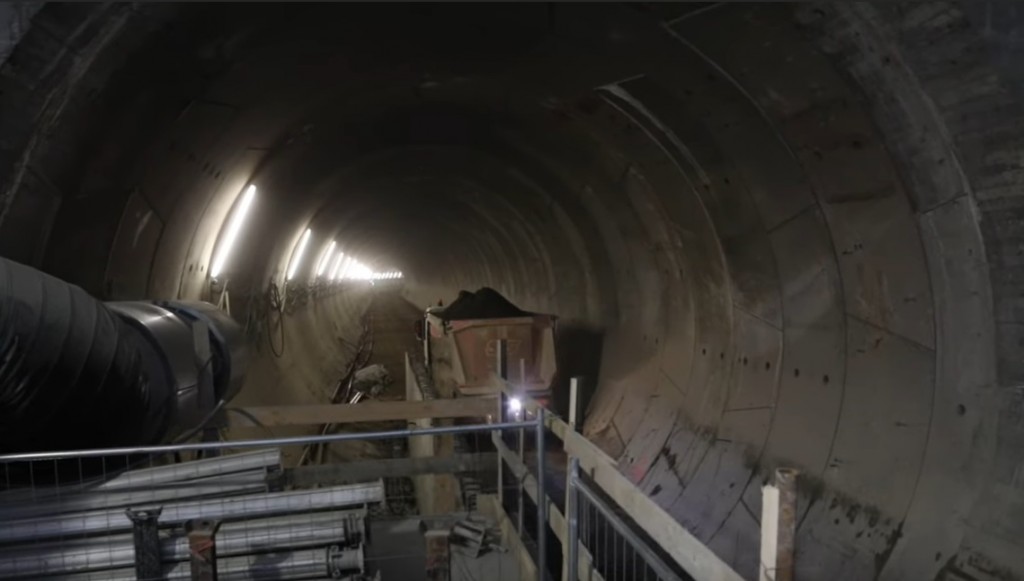

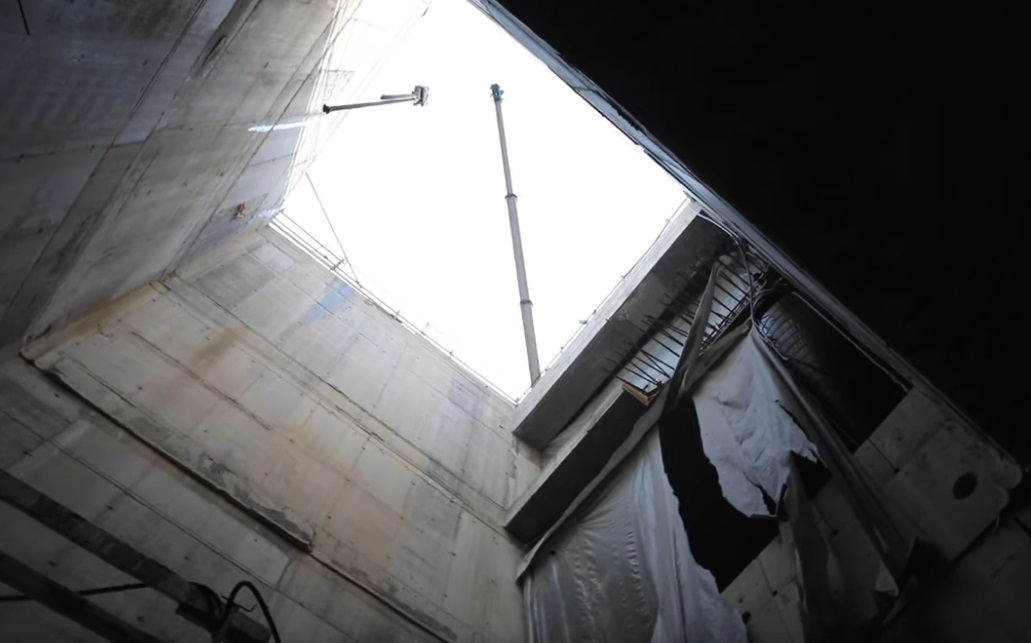

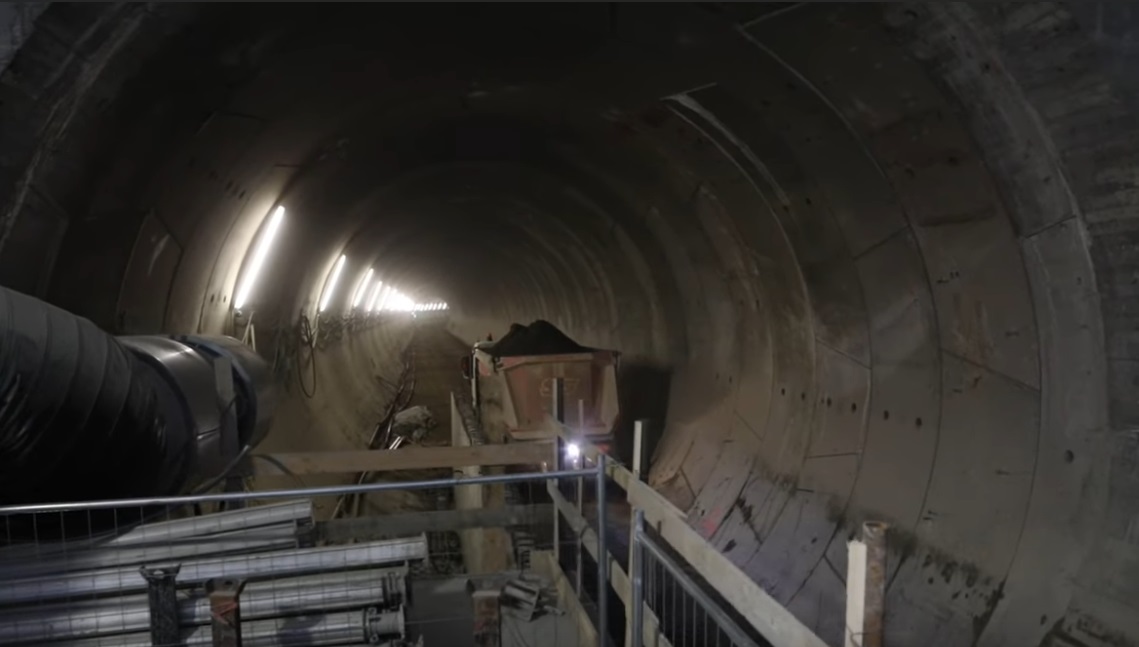

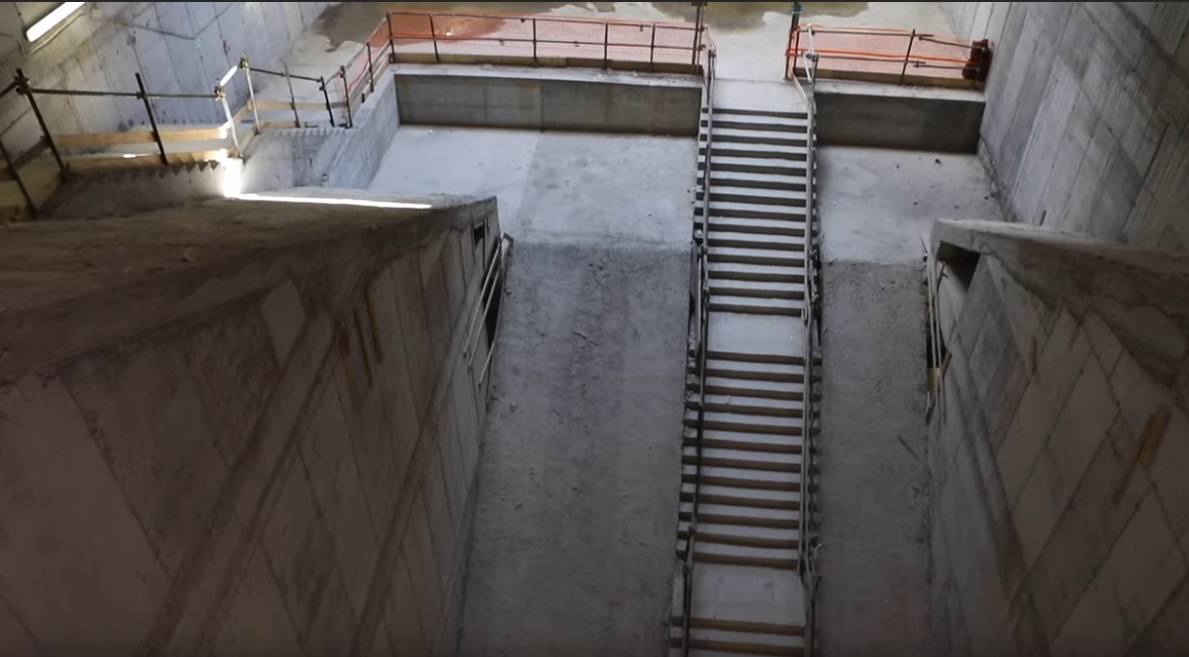

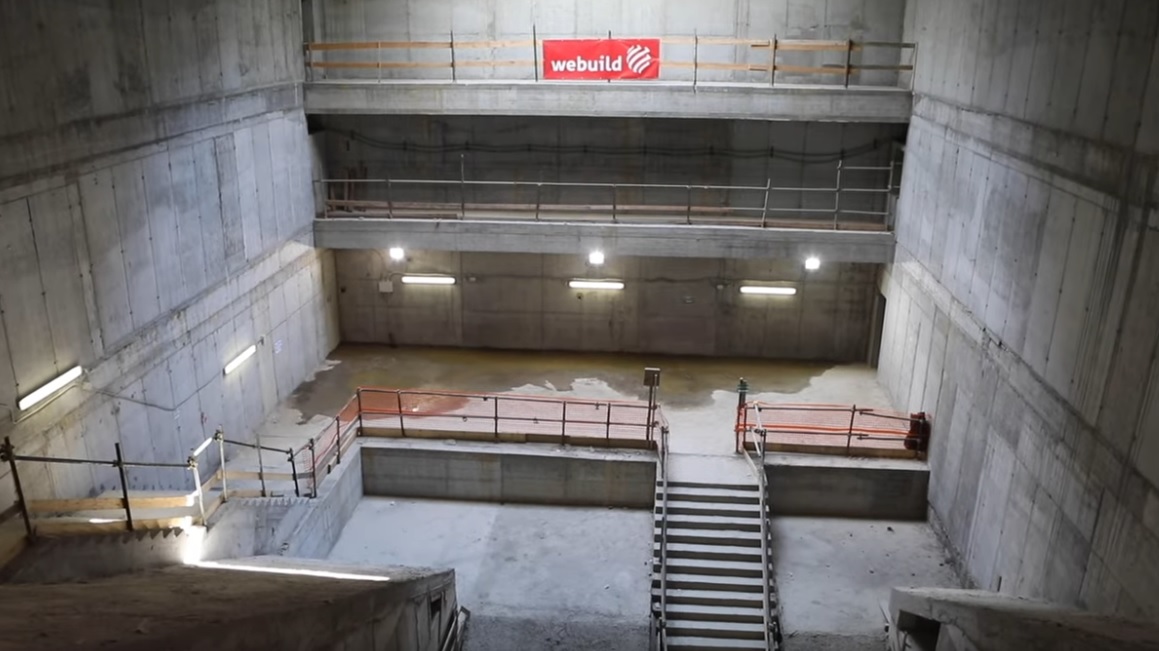

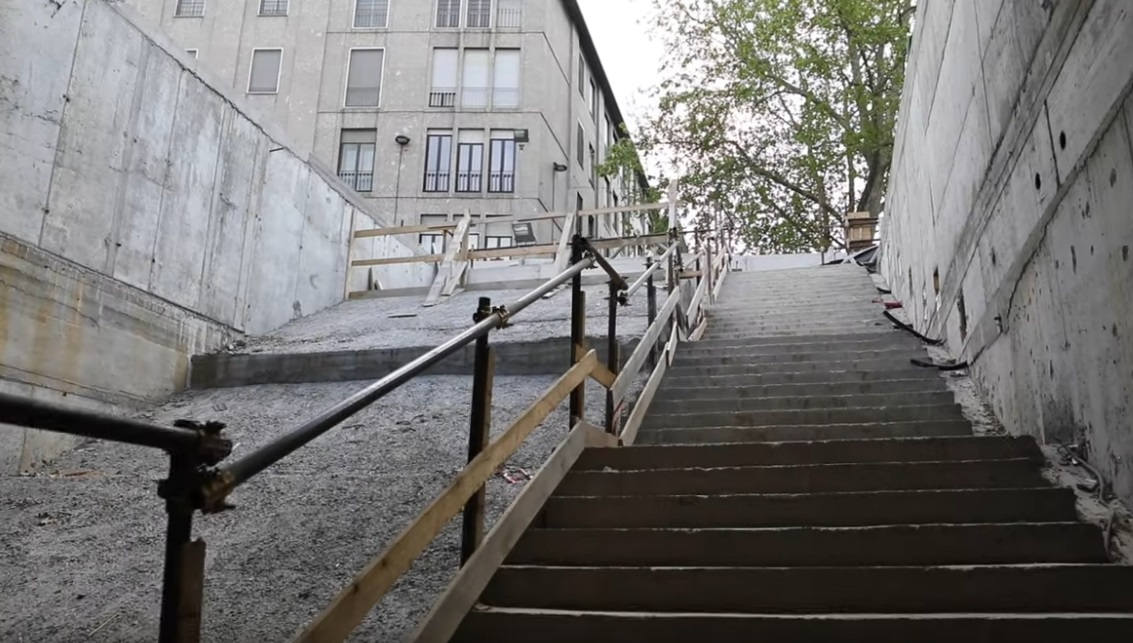

VETRA: volge al termine la realizzazione delle strutture interne.

DE AMICIS: è in corso la rimozione del terreno dal vano stazione dopo la rimozione di un manufatto storico.

SANT’AMBROGIO: è termina lo scavo e ora inizia la realizzazione dei cunicoli di collegamento con i tunnel. Passate le talpe sono stati chiusi i cantieri fronte Basilica e Museo con il ripristino dello stato precedente.

TRATTA OVEST

SOLARI: prosegue il lavoro di inserimento dei materiali per l’allestimento dei tunnel della tratta ovest.

FOPPA: è in corso la realizzazione delle uscite.

WASHINGTON-BOLIVAR: è in corso la realizzazione delle uscite.

TOLSTOJ: è in corso la realizzazione delle uscite.

FRATTINI: è in corso la realizzazione delle uscite.

GELSOMINI: prosegue la realizzazione delle strutture e delle uscite.

SEGNERI: prosegue la realizzazione delle strutture e delle uscite.

SAN CRISTOFORO: è in corso la realizzazione delle uscite.

PER UN DETTAGLIO SUL METODO DI REALIZZAZIONE DELLE PARATIE DI STAZIONE: CLICCA QUI

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto Marco Vergini:

Foto da Google Earth:

Ecco la planimetria con la proposta di trasporto e stoccaggio dello smarino (le terre di scavo dei tunnel) in area Pratone e via Gatto. In parole semplici, il nastro trasportatore uscirà dai due tunnel nell’area del manufatto Sereni (Pratone) e passerà in un tunnel esistente sotto la stazione Forlanini FS delle ferrovie. Qua passera allo scoperto nella cosiddetta “area interclusa” e poi si inserirà nel sottopasso ferroviario esistente che passa sotto la linea veloce Rogoredo-Lambrate, dove potrà in breve tempo essere realizzata anche la pista ciclabile di connessione tra viale Argonne e il Parco Forlanini. Uscito dal sottopasso, il nastro trasportatore inizierà la sua risalita fino alla torre posta al centro dell’area di deposito temporaneo del materiale. Il nastro trasportatore sarà coperto per evitare la dispersione delle terre, che, comunque, sono appositamente imbevuti di un liquido che evita la dispersione di polveri.

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Rendering dell’ipotesi di sistamenzione superciciale post-lavori:

Foto da Google Earth:

Foto da Google Earth:

Foto da Google Earth:

Ecco il rendering del collegamento M3-M4 che ha suscitato tante polemiche. Come potete vedere sempra che il vano ascensore sia posto quasi vicino alla Basilica di San Nazaro, e quindi lì dovrebbero esserci anche le scale fisse o mobili. Ma se vediamo la foto della planimetria (che qualche coraggioso Giornalista è riuscito a pubblicare), il tunnel pedonale si ferma solo a metà di via Pantano. A cosa serve un simile manufatto? Non ha caso il rendering è subito sparito.

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Foto MM:

Foto da Google Earth:

Corridoio di collegamento tra M2 e M4:

Foto da Google Earth:

Foto da Google Earth:

Foto da Google Earth:



Foto da Google Earth:

Fase successiva:

Foto da Google Earth:



Foto da Google Earth:



Foto da Google Earth:

Foto da Google Earth:

Foto da Google Earth:



Foto da Google Earth:

Il deposito:

Foto da Google Earth:
